Động cơ điện 3 pha 200kW 270Hp

Động cơ điện 3 pha 200kW 270Hp là một trong những thiết bị công nghiệp có công suất lớn, được thiết kế để đáp ứng các yêu cầu vận hành trong các ngành công nghiệp nặng và các hệ thống sản xuất quy mô lớn. Với khả năng cung cấp mô-men xoắn mạnh mẽ và hiệu suất làm việc ổn định. Sản phẩm động cơ điện 3 pha (motor điện 3 pha) không chỉ nổi bật với độ bền cao mà còn có tính năng tiết kiệm năng lượng, giúp tối ưu chi phí vận hành trong các nhà máy sản xuất.

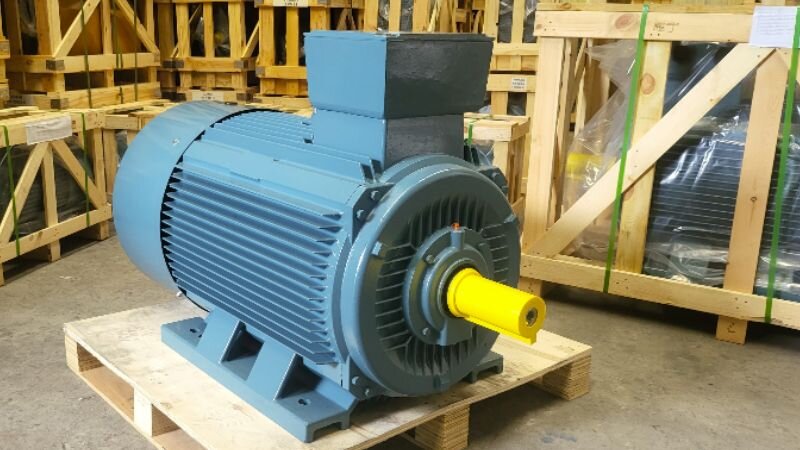

Thiết kế tổng quan về động cơ điện 3 pha 200kW 270Hp

Motor điện 3 pha 200kW 270Hp có thiết kế chắc chắn, với cấu trúc vỏ của động cơ điện (motor điện) được làm từ vật liệu gang, giúp bảo vệ các bộ phận bên trong khỏi các yếu tố môi trường tác động. Bộ phận stator của động cơ bao gồm các cuộn dây đồng quấn xung quanh lõi từ, tạo ra trường từ khi có dòng điện 3 pha đi qua.

Bên cạnh đó, động cơ này được trang bị hệ thống làm mát, trục motor được gia công từ inox cứng chống gỉ, để duy trì hiệu suất làm việc ổn định và kéo dài tuổi thọ thiết bị. Vòng bi bạc đạn và trục motor giúp giảm ma sát, đảm bảo động cơ vận hành êm ái và giảm thiểu hao mòn trong quá trình sử dụng.

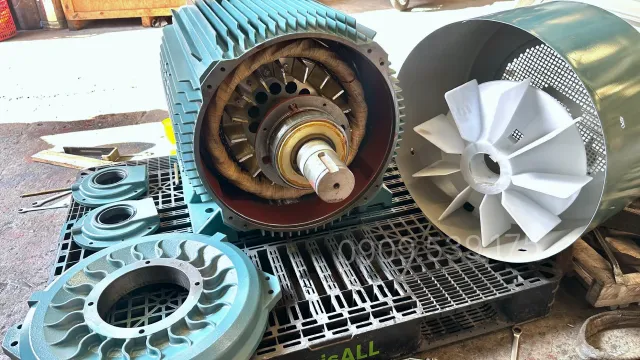

Cấu tạo bên trong động cơ điện

Động cơ điện 3 pha 200kW 270Hp là một sản phẩm được thiết kế với lớp vỏ gang chắc chắn, giúp tối ưu hóa khả năng làm mát động cơ và tăng độ bền cho sản phẩm.

• Bộ phận stator: Là phần ngoài cùng của động cơ, có màu sắc xanh sẫm dễ nhận diện. Stator là bộ phận cố định, được trang bị các cuộn dây đồng quấn chặt, tạo thành dòng điện xoay chiều cung cấp năng lượng cho motor khi vận hành.
• Bộ phận rotor: Đây là bộ phận quay bên trong động cơ, được làm từ các tấm kim loại mỏng ghép lại với nhau, tạo thành hình trụ. Rotor sẽ quay trong môi trường từ trường để tạo ra mô-men xoắn.
• Lõi thép Rotor: Tương tự Stator, lõi thép cũng được ghép từ các lá thép kỹ thuật điện dập rãnh, được ép chặt lên trục động cơ.
• Nắp máy và Vòng bi (Bạc đạn): Giữ cố định trục Rotor nằm ở tâm Stator mà không bị cọ sát. Với motor 200kW, các vòng bi cỡ lớn chịu tải trọng cao là bộ phận cực kỳ quan trọng để đảm bảo độ êm và tuổi thọ.
• Trục động cơ: Chế tạo bằng thép cường độ cao, có nhiệm vụ truyền lực momen xoắn cực lớn (do 270Hp tạo ra) ra bên ngoài để vận hành máy móc.

Phân loại động cơ điện 3 pha 200kW 270Hp

Động cơ điện 3 pha 200kW 270Hp có thể được phân loại dựa trên các đặc điểm cấu tạo, ứng dụng và khả năng vận hành, mang lại hiệu suất cao cho nhiều ngành công nghiệp.

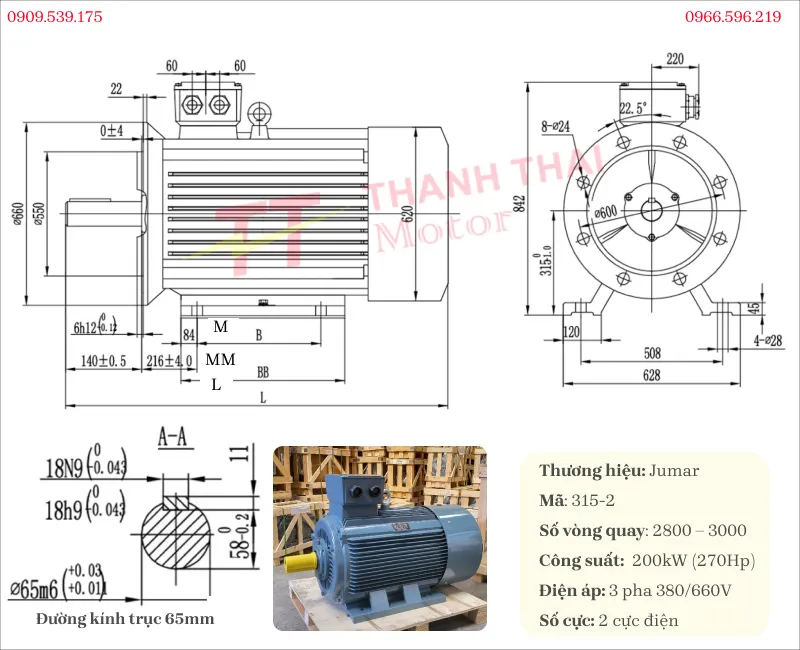

Motor 3 pha 200kW 270Hp 2 cực (2 poles) (2800 – 3000 vòng/phút)

Sở hữu tốc độ quay cao, phù hợp với các ứng dụng công nghiệp yêu cầu khả năng truyền động mạnh mẽ, đáp ứng nhanh và vận hành liên tục trong thời gian dài.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống máy nén khí: Cung cấp lực truyền động để nén khí với lưu lượng và áp suất cao cho các ngành cơ khí, chế tạo.
• Lĩnh vực hàng hải: Ứng dụng phổ biến cho các hệ thống máy bơm nước dằn tàu, bơm cứu hỏa hoặc quạt thông gió trên tàu thủy.
• Dây chuyền sản xuất: Dùng trong máy nghiền đá, máy ép đùn, hoặc các hệ thống băng tải nặng đòi hỏi động cơ hoạt động bền bỉ và liên tục.

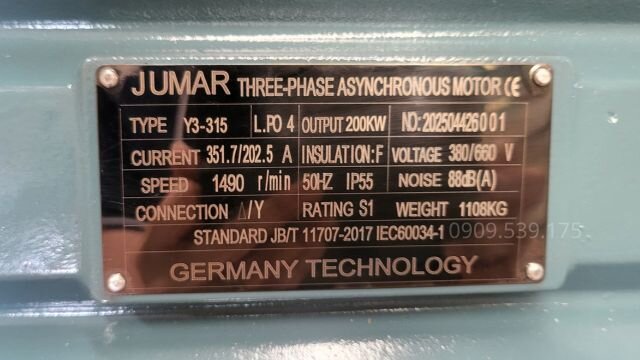

Động cơ 3 pha 200kw 1400 – 1500 vòng/phút

Được sử dụng rộng rãi trong công nghiệp nhờ khả năng vận hành ổn định, hiệu suất cao và đáp ứng tốt các hệ thống yêu cầu làm việc liên tục với tải trọng lớn.

Thông số kỹ thuật

Ứng dụng:

• Công trình cấp nước & xử lý: Chạy các trạm bơm nước sạch, bơm chìm hút nước quy mô lớn, hoặc hệ thống bơm phòng cháy chữa cháy (PCCC).
• Khai thác mỏ & chế biến: Cung cấp lực kéo cho băng tải than, đá, quặng; vận hành các loại máy nghiền, máy xay xát công nghiệp nặng.
• Hệ thống thông gió: Kéo các quạt hút, quạt ly tâm công suất lớn phục vụ cho hầm lò, nhà máy nhiệt điện hoặc các tòa nhà quy mô lớn.

Động cơ điện 3 pha 200kw 270Hp 6 cực (6 poles) (900 – 1000 vòng/phút)

Là giải pháp phù hợp cho các hệ thống cần mô-men xoắn cao, khả năng chịu tải lớn và vận hành ổn định trong điều kiện làm việc liên tục.

Thông số kỹ thuật

Ứng dụng:

• Công trình cấp nước & xử lý: Chạy các trạm bơm nước sạch, bơm chìm hút nước quy mô lớn, hoặc hệ thống bơm phòng cháy chữa cháy (PCCC).
• Khai thác mỏ & chế biến: Cung cấp lực kéo cho băng tải than, đá, quặng; vận hành các loại máy nghiền, máy xay xát công nghiệp nặng.
• Hệ thống thông gió: Kéo các quạt hút, quạt ly tâm công suất lớn phục vụ cho hầm lò, nhà máy nhiệt điện hoặc các tòa nhà quy mô lớn.

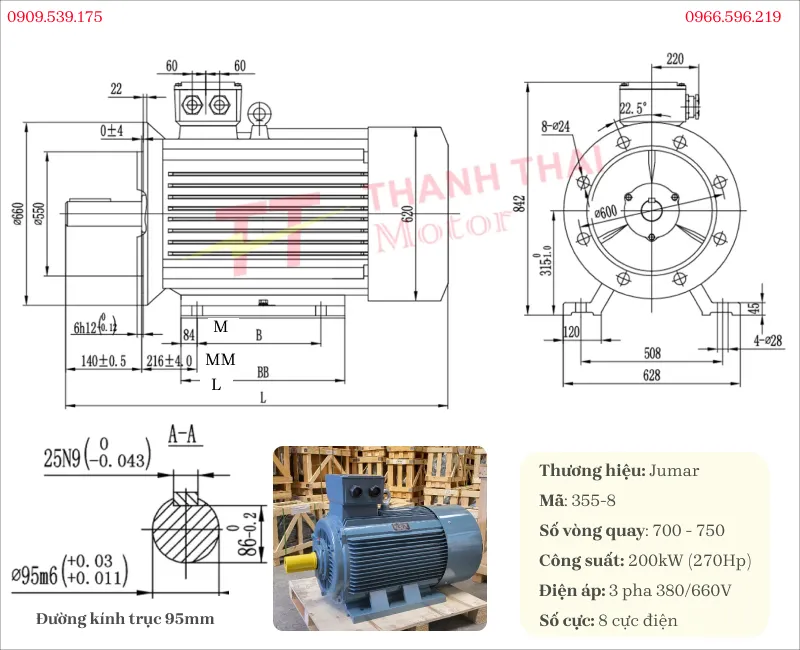

Motor 3 pha 200kW 270Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Được thiết kế để tạo mô-men xoắn rất lớn ở tốc độ quay thấp, đáp ứng hiệu quả các hệ thống công nghiệp nặng yêu cầu lực kéo mạnh và vận hành bền bỉ.

Thông số kỹ thuật

Ứng dụng:

• Ngành khai thác & chế biến khoáng sản: Dùng trong máy nghiền đá, máy nghiền bi, nghiền quặng, băng tải vận chuyển than, cát hoặc đá khối lượng lớn.
• Xử lý vật liệu nặng: Cung cấp lực quay cho máy ép gỗ, máy băm dăm gỗ, máy ép củi trấu, và các dây chuyền chế biến vật liệu xây dựng.
• Công nghiệp nặng & cơ sở hạ tầng: Vận hành hệ thống quạt thông gió công suất lớn, máy bơm ly tâm công suất cao, hoặc tời kéo vật liệu nặng theo phương thẳng đứng.

Động cơ điện 3 pha 200kW 270HP là giải pháp truyền động mạnh mẽ cho các hệ thống công nghiệp quy mô lớn. Nếu bạn cần lựa chọn sản phẩm phù hợp với ngành nghề và yêu cầu vận hành cụ thể, hãy liên hệ Thành Thái Motor qua hotline 0909.539.175 để được hỗ trợ kỹ thuật và báo giá chi tiết.

Động cơ điện 3 pha 200kW 270Hp có thể kết hợp với hợp giảm tốc nào?

Động cơ điện 3 pha 200kW 270Hp có thể kết hợp với các sản phẩm công nghiệp như hộp giảm tốc (hộp số giảm tốc) tạo ra động cơ giảm tốc (motor giảm tốc) truyền động mạnh mẽ, giúp tăng cường momen xoắn và tối ưu hóa hiệu suất hoạt động trong môi trường công nghiệp.

• Hộp giảm tốc tải nặng: trục thẳng R; vuông góc K; Cycloid

Ngoài ra, còn có thể kết hợp được với:

• Puly trục 80mm
• Khớp nối trục 80mm

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở nắp hộp cực

• Sử dụng tua vít để vặn và tháo 4 con ốc cố định trên nắp hộp cực của động cơ điện. Sau đó tháo nắp ra để lộ các cực đấu nối bên trong.

Bước 2: Xác định các đầu dây nguồn và các cực đấu

• Chuẩn bị 3 sợi dây nguồn của dòng điện 3 pha (380V).
• Nhìn vào hàng cực phía trước trong hộp điện, xác định 3 vị trí ký hiệu tương ứng: U1, V1, và W1.

Bước 3: Tiến hành đấu nối

• Lần lượt kết nối 3 sợi dây nguồn vào 3 cực U1, V1, và W1 bằng kìm hoặc dụng cụ chuyên dụng, đảm bảo các đầu tiếp xúc được siết chặt và an toàn.

Bước 4: Cấp nguồn và kiểm tra

• Sau khi hoàn tất đấu nối, tiến hành cấp nguồn điện thử nghiệm để kiểm tra hoạt động của động cơ. Đảm bảo trục động cơ quay đều, êm và không có tiếng động lạ hay hiện tượng quá nhiệt.

Quý khách đang quan tâm đến động cơ điện 3 pha 200kW 270Hp và muốn tham khảo thêm hình ảnh, kích thước thực tế cũng như khả năng vận hành của sản phẩm? Hãy liên hệ Thành Thái Motor để được tư vấn giải pháp phù hợp với từng ứng dụng cụ thể. Ngoài ra, chuyên mục video tổng hợp cung cấp nhiều nội dung hữu ích về các dòng motor công nghiệp, trong khi video động cơ điện sẽ giúp quý khách dễ dàng theo dõi chi tiết cấu tạo, thông số kỹ thuật và quá trình vận hành thực tế trước khi lựa chọn sản phẩm.
