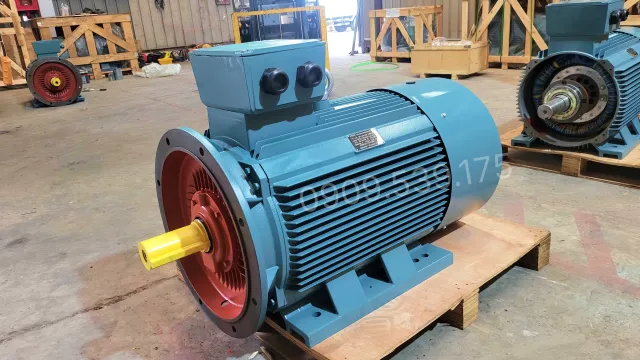

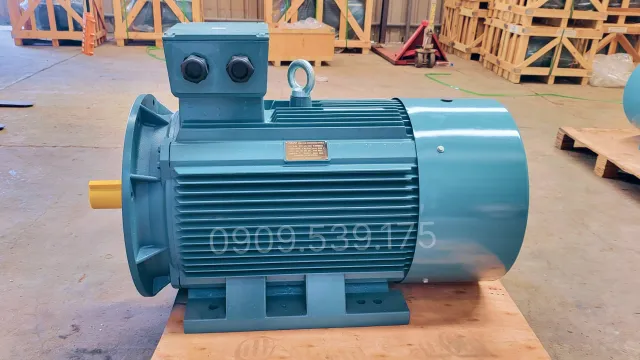

Động cơ điện 3 pha 132kW 180Hp

Động cơ điện 3 pha 132kW 180Hp là dòng động cơ điện (motor điện) công suất lớn chuyên dụng cho các hệ thống truyền động trong công nghiệp nặng. Nhờ công suất lớn và khả năng tạo mô-men xoắn cao, thiết bị động cơ điện 3 pha (motor điện 3 pha) này có cấu trúc chắc chắn, vật liệu chất lượng cao cùng khả năng tản nhiệt hiệu quả giúp động cơ duy trì tuổi thọ lâu dài và hoạt động ổn định theo thời gian. Sau đây hãy cùng Thành Thái Motor khám phá nhiều hơn về động cơ 3 pha 132kW 180Hp này nhé!

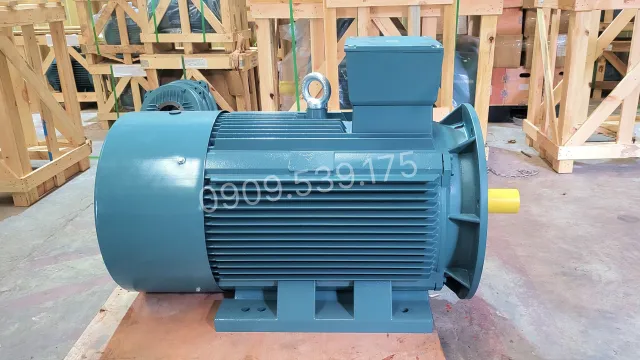

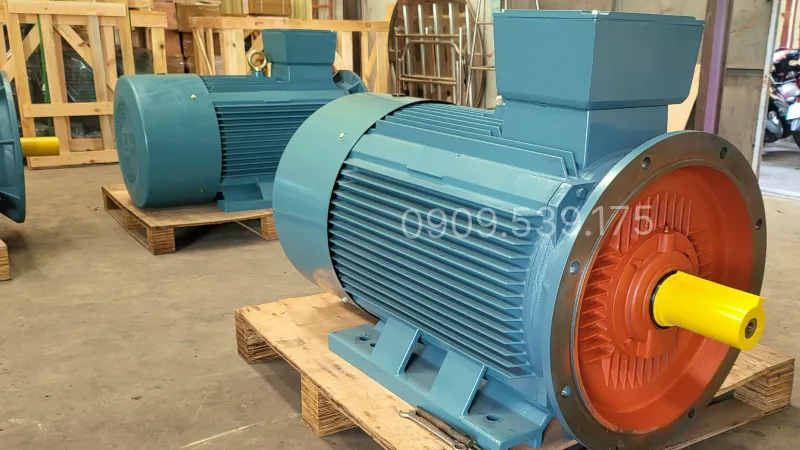

Thiết kế tổng quan về động cơ điện 3 pha 132kW 180Hp

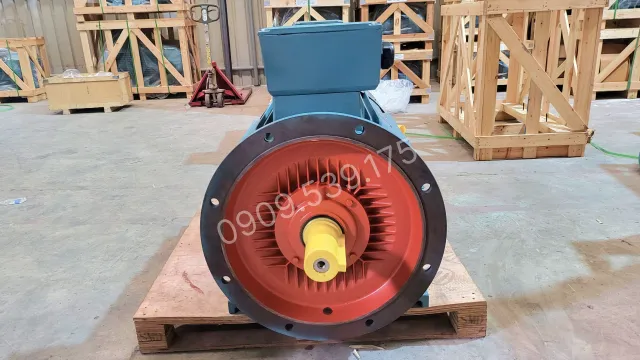

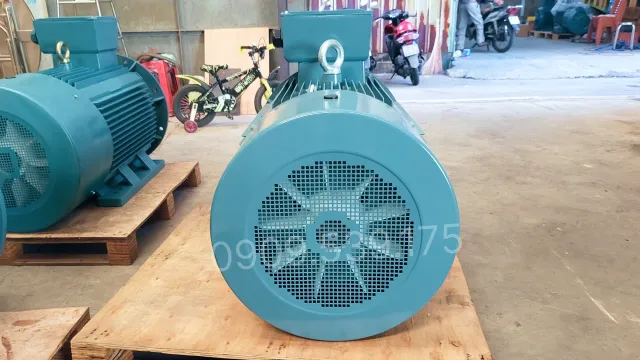

Motor điện 3 pha 132kW 180Hp được chú trọng từ ngoại hình đến cấu trúc bên trong nhằm đảm bảo hiệu suất cao và độ bền vượt trội. Phần thân của động cơ điện (motor điện) được đúc từ vật liệu gang hoặc nhôm nguyên khối, có khả năng chịu lực và chống ăn mòn tốt. Phía sau động cơ được tích hợp quạt tản nhiệt kết hợp với nắp bảo vệ (sampo) giúp làm mát hiệu quả trong quá trình hoạt động liên tục.

Bên trong, trục motor được gia công từ inox cứng chống rỉ, đi kèm vòng bi bạc đạn chất lượng cao nhằm giảm ma sát và tăng độ ổn định khi quay, và phù hợp cho các ứng dụng công nghiệp nặng trong quá trình hoạt động liên tục.

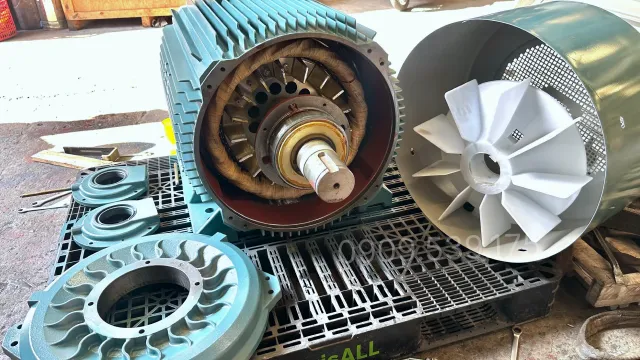

Cấu tạo bên trong động cơ điện

Về cấu tạo bên trong động cơ điện 3 pha 132kW 180Hp thuộc phân khúc động cơ điện trên 3.7kW bao gồm các thành phần chính như sau:

• Bộ phận stator: Là bộ phận nằm bên ngoài của động cơ (vỏ động cơ), là phần cố định bắt buộc của motor. Bao gồm các cuộn dây kết nối với nhau tạo thành dòng điện xoay chiều, bên cạnh đó cung cấp năng lượng cần thiết cho motor trong lúc đưa bao hoạt động.
• Bộ phận rotor: Là phần nằm bên trong motor, thiết bị có rotor xoay trong môi trường từ trường, thiết bị được sản xuất có nhiều tấm kim loại mỏng ghép lại thành một hình trụ.
• Vòng bi / Bạc đạn: Hỗ trợ trục động cơ quay trơn tru, giảm ma sát tối đa khi động cơ vận hành với tải trọng nặng ở cường độ cao.
• Hộp đấu điện (Cầu điện): Nơi đấu nối nguồn điện 3 pha (thường là điện áp (380V/660V) để khởi động động cơ.
• Vỏ motor và Quạt làm mát: Vỏ thường làm bằng gang hoặc hợp kim tản nhiệt, đuôi động cơ có cánh quạt và nắp chụp bảo vệ giúp thổi gió làm mát, ngăn motor bị quá nhiệt.

Phân loại động cơ điện 3 pha 132kW 180Hp

Để đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp, động cơ điện 3 pha 132kW 180Hp được phân loại dựa trên kiểu lắp đặt, tốc độ vòng tua để phù hợp cho các ứng dụng công nghiệp.

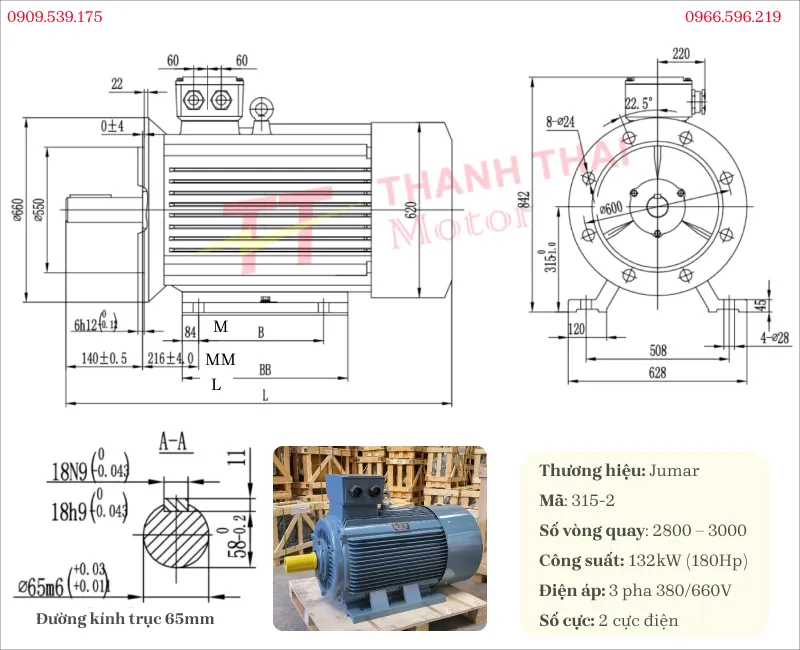

Motor 3 pha 132kW 180Hp 2 cực (2 poles) (2800 – 3000 vòng/phút)

Được thiết kế cho các ứng dụng công nghiệp yêu cầu tốc độ quay cao, khả năng đáp ứng nhanh và hiệu suất truyền động mạnh mẽ trong điều kiện tải nặng.

Thông số kỹ thuật

Ứng dụng:

• Bơm công nghiệp: Vận hành các hệ thống bơm ly tâm trục ngang đa tầng cánh, bơm PCCC (phòng cháy chữa cháy) công suất lớn hoặc bơm cấp nước cho các tòa nhà cao tầng và khu đô thị.
• Hệ thống quạt thổi công nghiệp: Dùng làm động cơ cho các quạt lò hơi, quạt hút khói lò luyện kim, quạt thông gió công suất lớn cho nhà xưởng.
• Ngành chế biến và sản xuất: Cung cấp lực xoắn lớn và vòng tua nhanh cho các máy nghiền đá, máy nghiền gỗ, máy nghiền nông sản cỡ lớn trong các dây chuyền sản xuất tự động.

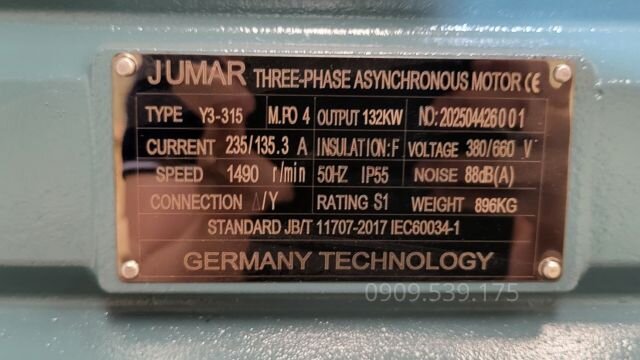

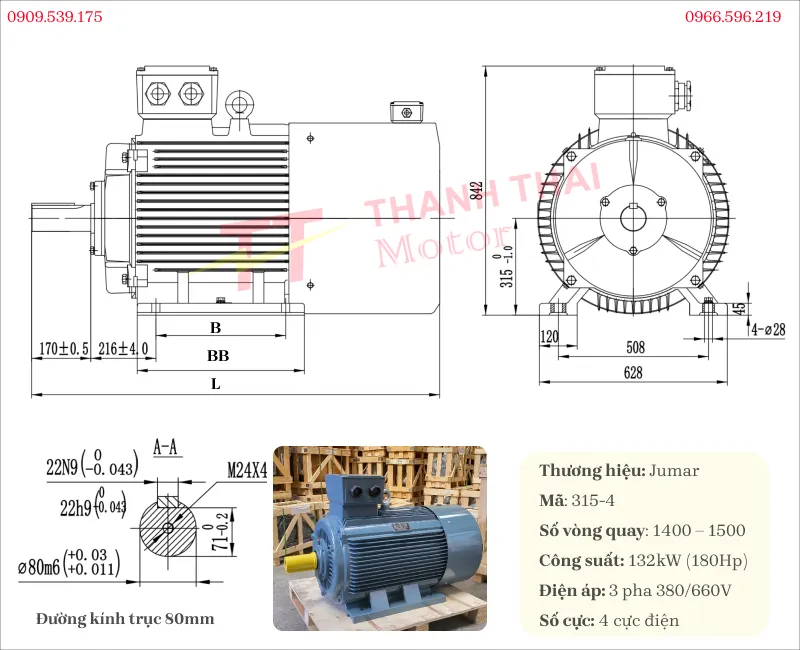

Motor 3 pha 132kW 180Hp 4 cực (4 poles) (1400 – 1500 vòng/phút)

Là dòng động cơ công nghiệp phổ biến, đáp ứng tốt các hệ thống cần sự cân bằng giữa tốc độ quay, mô-men xoắn và hiệu suất vận hành ổn định.

Thông số kỹ thuật

Ứng dụng:

• Bơm công nghiệp & Nông nghiệp: Dùng cho hệ thống bơm ly tâm lưu lượng lớn, bơm hút nước chống ngập, bơm phòng cháy chữa cháy (PCCC) hoặc trạm bơm tưới tiêu thủy lợi quy mô.
• Quạt và hệ thống hút bụi: Truyền động trực tiếp hoặc qua dây curoa cho các loại quạt ly tâm công nghiệp nặng, quạt hút khói lò hơi, quạt thông gió nhà xưởng lớn.
• Công nghiệp chế biến & Năng lượng: Cung cấp lực cho các dây chuyền ép gỗ, máy nghiền đá, máy nghiền quặng, hoặc các hệ thống băng tải tải trọng lớn.

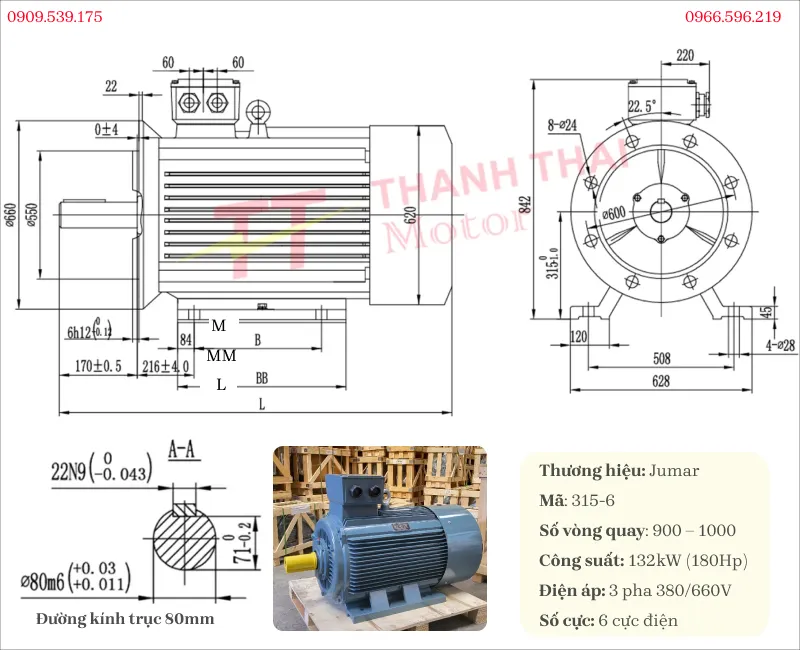

Motor 3 pha 132kW 180Hp 6 cực (6 poles) (900 – 1000 vòng/phút)

Được tối ưu cho các ứng dụng cần mô-men xoắn cao, khả năng chịu tải tốt và vận hành ổn định trong môi trường công nghiệp làm việc liên tục.

Thông số kỹ thuật

Ứng dụng:

• Ngành chế biến nông – lâm – thủy sản: Chuyên kéo các loại máy nghiền thức ăn chăn nuôi cỡ lớn, máy xay xát, máy ép viên gỗ nén, hoặc máy sục khí, thổi khí oxy công suất cao cho các đầm nuôi trồng thủy sản.
• Xây dựng và khai thác: Ứng dụng để kéo các hệ thống băng tải lớn chở vật liệu xây dựng (đá, cát, sỏi), trạm trộn bê tông, hoặc các loại máy tời quặng, cẩu trục tải trọng nặng.
• Hút/thổi khí công nghiệp: Thích hợp để gắn vào hệ thống quạt hút bụi ly tâm công suất lớn trong các nhà máy xi măng, lò hơi, hay máy thổi khí xử lý nước thải nhờ khả năng hoạt động liên tục, êm ái và ít gây nóng máy.

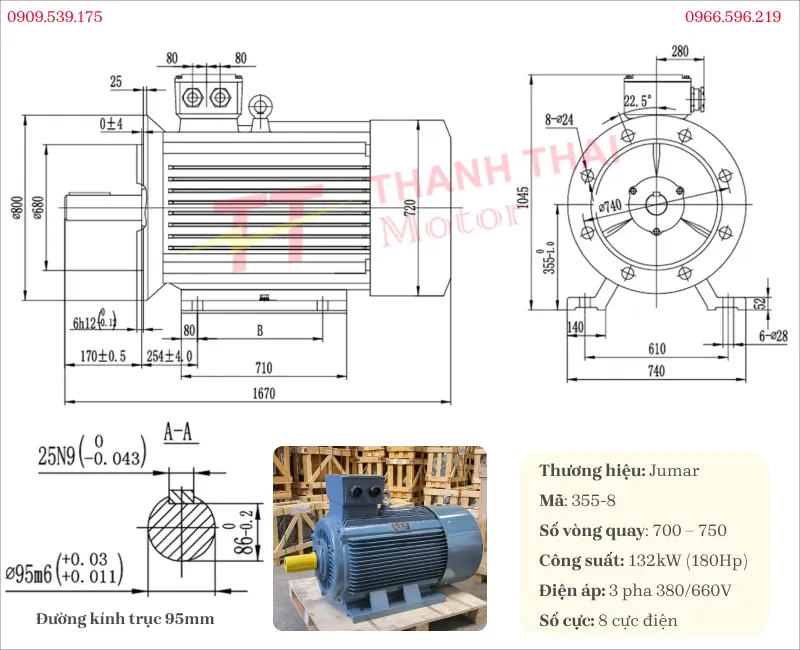

Motor 3 pha 132kW 180Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Sở hữu tốc độ quay thấp cùng mô-men xoắn lớn, phù hợp với các hệ thống công nghiệp yêu cầu lực kéo mạnh và khả năng vận hành ổn định trong thời gian dài.

Thông số kỹ thuật

Ứng dụng:

• Xử lý môi trường và công nghiệp nặng: Ứng dụng cho máy làm nước đá cây/đá vảy, máy trộn bê tông công nghiệp, và các hệ thống quạt hút ly tâm công suất lớn.
• Khuấy trộn hóa chất: Dùng trong các bể khuấy có dung tích khổng lồ yêu cầu lực xoắn mạnh và tốc độ chậm để tránh bắn tóe hoặc hỏng hóc thiết bị.
• Cẩu trục và băng tải: Kéo các hệ thống băng tải nặng (như tải than, tải quặng) hoặc thiết bị nâng hạ trong các cảng biển.

Lựa chọn đúng động cơ điện 3 pha 132kW 180HP sẽ giúp hệ thống vận hành ổn định, đạt hiệu suất cao và tăng độ bền thiết bị. Liên hệ hotline 0909.539.175 để được Thành Thái Motor tư vấn nhanh chóng.

Động cơ điện 3 pha 132kW 180Hp có thể kết hợp với hộp giảm tốc nào?

Động cơ điện 3 pha 132kW 180Hp có thể kết hợp với các thiết bị như hộp giảm tốc (hộp số giảm tốc) để tạo thành động cơ giảm tốc (motor giảm tốc), giúp tăng mô-men xoắn và giảm tốc độ phù hợp cho các hệ thống cần lực kéo lớn.

• Hộp giảm tốc tải nặng: vuông góc K; trục thẳng R; Cycloid

Ngoài ra, còn có thể kết hợp được với:

• Puly trục 80mm
• Khớp nối trục 80mm

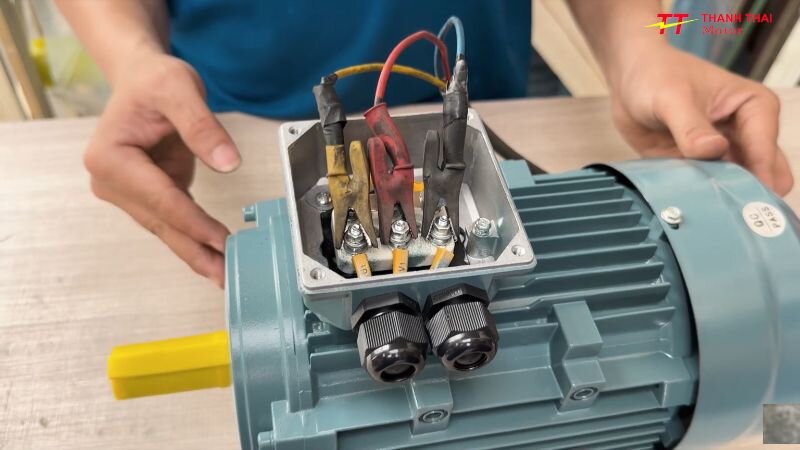

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở nắp hộp cực động cơ

• Sử dụng tua vít để vặn mở 4 con ốc cố định trên nắp hộp cực của động cơ điện, sau đó tháo nắp ra để lộ các cọc đấu nối bên trong.

Bước 2: Xác định các cực đấu nối

Bên trong hộp cực sẽ có các đầu dây được ký hiệu rõ ràng. Để đấu nối nguồn vào, bạn cần chú ý đến hàng cọc đấu nối phía dưới (thường là đầu vào của các cuộn dây), bao gồm:

• U1 (Cọc số 1 bên trái)
• V1 (Cọc số 2 ở giữa)
• W1 (Cọc số 3 bên phải)

Bước 3: Đấu nối dây nguồn 3 pha

Sử dụng kìm hoặc tay để lần lượt nối 3 sợi dây của nguồn điện 3 pha vào 3 cọc tiêu chuẩn:

• Nối sợi dây nguồn thứ nhất vào cọc U1.
• Nối sợi dây nguồn thứ hai vào cọc V1.
• Nối sợi dây nguồn thứ ba vào cọc W1.

(Đảm bảo các đầu nối được siết chặt và cố định chắc chắn để tránh hiện tượng lỏng lẻo gây đánh lửa hoặc mất pha).

Nếu quý khách cần tìm hiểu thêm về động cơ điện 3 pha 132kW 180Hp hoặc các dòng motor công nghiệp khác, vui lòng liên hệ Thành Thái Motor để được hỗ trợ tư vấn kỹ thuật và lựa chọn sản phẩm phù hợp. Bên cạnh đó, quý khách có thể truy cập chuyên mục video tổng hợp để tham khảo đa dạng các dòng thiết bị công nghiệp, hoặc xem trực tiếp video động cơ điện để theo dõi chi tiết cấu tạo, thông số và khả năng vận hành thực tế của từng sản phẩm, từ đó đưa ra lựa chọn chính xác và hiệu quả hơn cho nhu cầu sử dụng.
