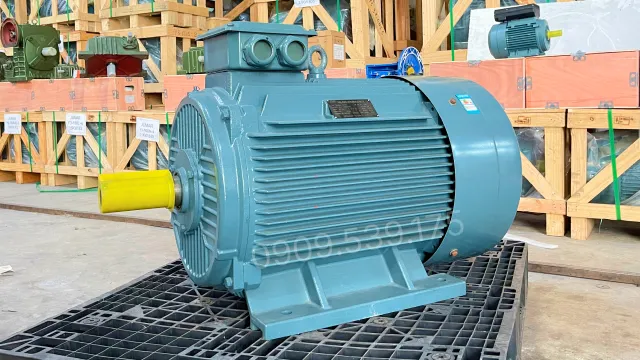

Động cơ điện 3 pha 110kW 150Hp

Động cơ điện 3 pha 110kW 150Hp là dòng động cơ điện (motor điện) công suất lớn, được thiết kế chuyên biệt cho các hệ thống vận hành công nghiệp yêu cầu lực kéo mạnh và độ ổn định cao. Nhờ khả năng tạo mô-men xoắn vượt trội cùng hiệu suất làm việc liên tục, sản phẩm động cơ điện 3 pha (motor điện 3 pha) thuộc phân khúc động cơ điện 3 pha trên 3.7kW thường được tích hợp trong dây chuyền xử lý nguyên liệu, hệ thống tải trọng nặng và các thiết bị tự động hóa công nghiệp quy mô lớn. Đây là lựa chọn tối ưu giúp doanh nghiệp nâng cao năng suất và độ bền của máy móc.

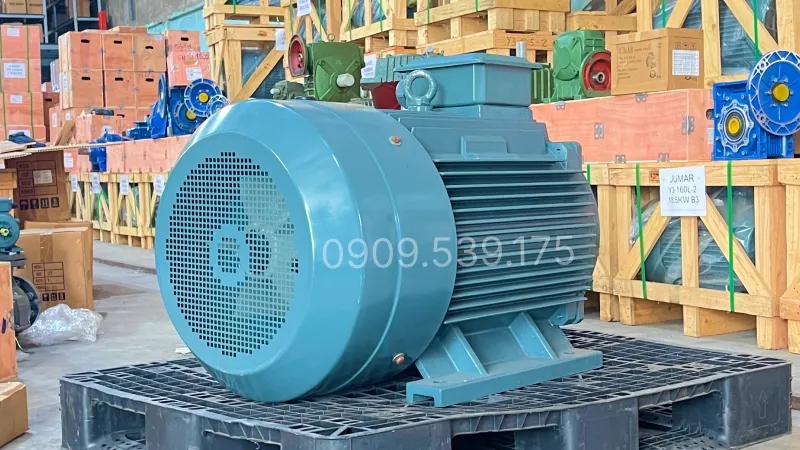

Thiết kế tổng quan về động cơ điện 3 pha 110kW 150Hp

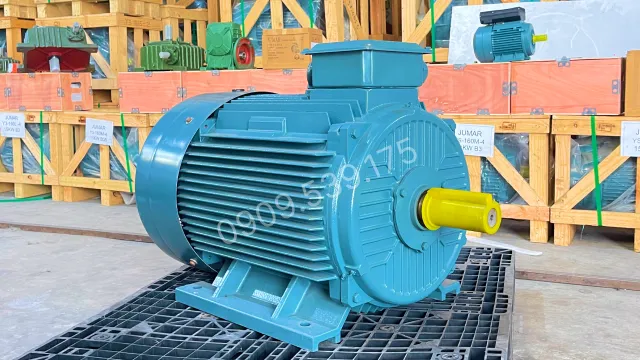

Motor điện 3 pha 110kW 150Hp được thiết kế với cấu trúc chắc chắn, vỏ ngoài được thiết kế bằng gang đúc hoặc nhôm có khả năng chịu lực, chống va đập và chống ăn mòn hiệu quả. Phần thân động cơ điện (motor điện) có các cánh tản nhiệt được bố trí đều giúp tăng khả năng làm mát khi hoạt động liên tục ở công suất lớn. Phía sau động cơ được trang bị quạt gió làm mát kết hợp nắp bảo vệ (nắp sampo), vừa đảm bảo hiệu suất vừa tăng độ an toàn cho người vận hành.

Ngoài ra, trục motor được làm từ inox cứng, hạn chế gỉ sét trong môi trường ẩm ướt hoặc có tính ăn mòn cao. Động cơ có thể được lắp đặt theo dạng chân đế (kiểu B3), mặt bích (kiểu B5) hoặc kết hợp cả hai (B35), linh hoạt với nhiều loại máy móc công nghiệp.

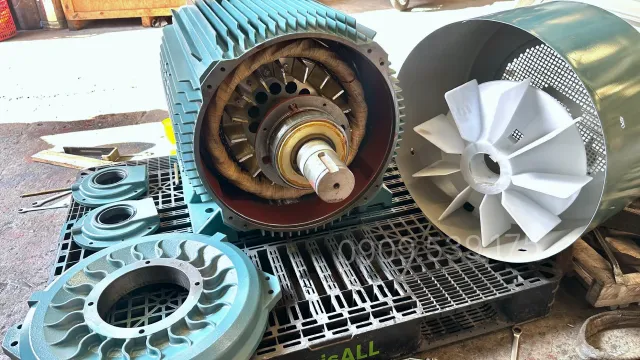

Cấu tạo bên trong động cơ điện

Cấu tạo bên trong của động cơ điện 3 pha 110kW 150Hp gồm hai bộ phận chính:

• Stator: Là phần đứng yên bao quanh bên ngoài động cơ, thường được chế tạo từ vật liệu dẫn từ tốt và được quấn các cuộn dây điện để tạo ra từ trường xoay khi có dòng điện chạy qua.
• Rotor: Là lõi quay của motor, được gia công từ khối thép chất lượng cao, có khả năng xoay đều dưới tác động của từ trường do stator tạo ra.
• Trục động cơ (Cốt): Chế tạo bằng thép cường độ cao, là nơi truyền lực quay ra bên ngoài. (Ví dụ: Trục cốt của motor 110kW thường có đường kính lớn từ 80mm trở lên).
• Nắp máy và Vòng bi (Bạc đạn): Đặt ở hai đầu vỏ máy, có nhiệm vụ cố định trục rotor ở tâm, giúp rotor quay trơn tru và giảm thiểu ma sát.
• Quạt gió và nắp chụp: Nằm ở đuôi động cơ để tạo luồng gió cưỡng bức thổi dọc theo các cánh tản nhiệt, giữ cho motor không bị quá nhiệt.
• Hộp đấu điện: Nơi đấu nối cáp nguồn điện 3 pha vào cuộn dây stato.

Phân loại động cơ điện 3 pha 110kW 150Hp

Phân loại động cơ điện 3 pha dựa theo theo các yếu tố như kiểu lắp đặt (chân đế hoặc mặt bích), số cực (2 cực, 4 cực, 6 cực…), điện áp sử dụng và môi trường làm việc, giúp lựa chọn phù hợp với từng ứng dụng cụ thể trong công nghiệp và dân dụng.

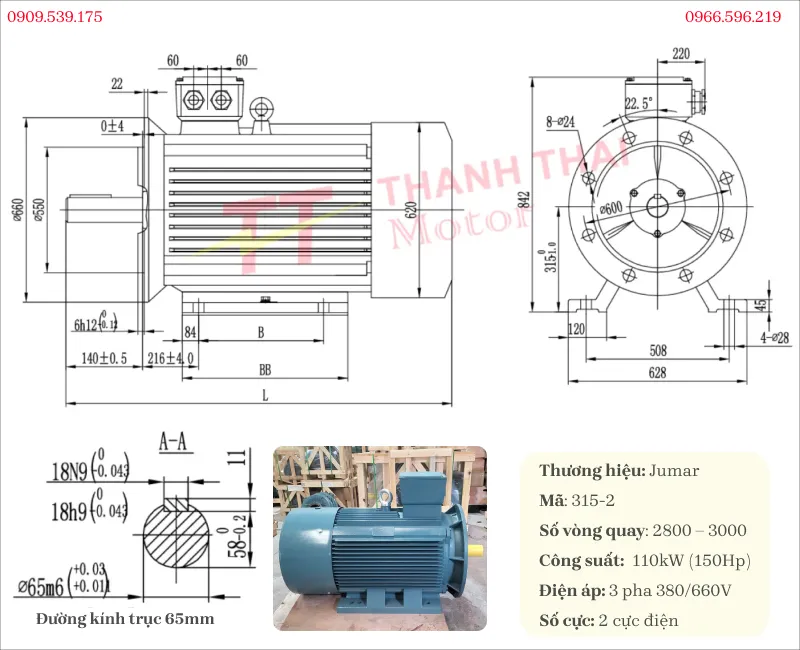

Motor 3 pha 110kW 150Hp 2 cực (2 poles) (2800 – 3000 vòng/phút)

Được thiết kế để đáp ứng các ứng dụng cần tốc độ quay cao, công suất lớn và khả năng vận hành ổn định trong môi trường công nghiệp cường độ cao.

Thông số kỹ thuật

Ứng dụng:

• Quạt hút / thổi công nghiệp: Vận hành các hệ thống hút bụi, quạt làm mát lò hơi, quạt thông gió hầm mỏ, hệ thống hút khí thải trong các nhà máy luyện kim hoặc xi măng.
• Máy nén khí: Truyền động trực tiếp cho các loại máy nén khí trục vít công nghiệp lớn hoặc máy nén khí Piston áp lực cao.
• Ngành công nghiệp chế biến và khai thác: Cung cấp lực quay tốc độ cao cho hệ thống băng tải nặng, máy nghiền đá, máy ép viên nén gỗ, hoặc máy ly tâm đường, hóa chất.

Động cơ 3 pha 110kw 150hp 4 cực điện (1400 – 1500 vòng/phút)

Là lựa chọn phù hợp cho các hệ thống công nghiệp yêu cầu sự cân bằng giữa tốc độ quay, mô-men xoắn và khả năng vận hành ổn định trong thời gian dài.

Thông số kỹ thuật

Ứng dụng:

• Bơm công nghiệp nặng: Bơm cấp thoát nước quy mô lớn, bơm phòng cháy chữa cháy (PCCC), bơm hóa chất, và trạm bơm thủy lợi.
• Quạt công nghiệp: Cấp khí cho lò hơi, quạt hút bụi, quạt ly tâm, và quạt thông gió công suất lớn.
• Máy chế biến và khai thác: Dùng trong các nhà máy nghiền đá, trạm trộn bê tông, máy nghiền gỗ, và hệ thống băng tải, gàu tải, vít tải nặng.

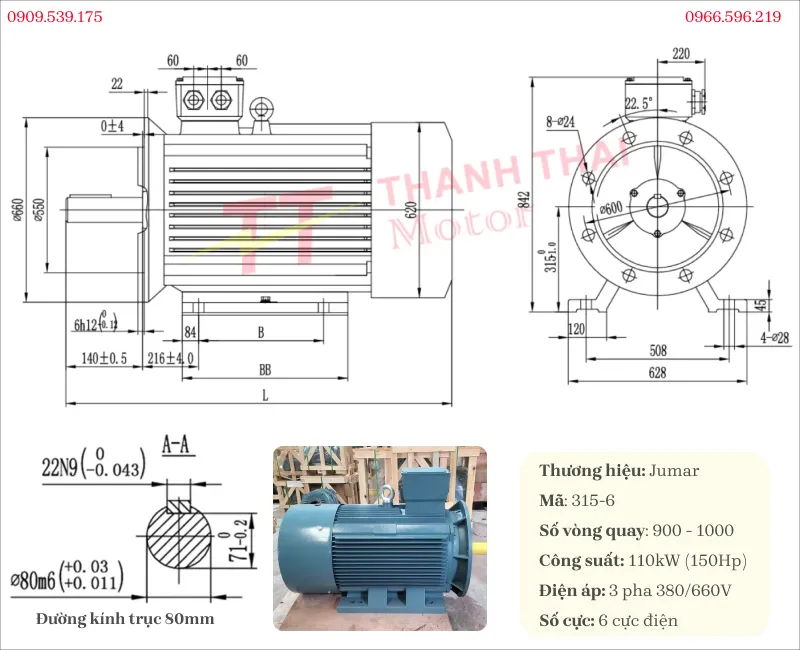

Động cơ điện 3 pha 110kW 150Hp 6 cực điện (900 – 1000 vòng/phút)

Có tốc độ quay thấp và mô-men xoắn cao, thích hợp cho các hệ thống yêu cầu lực kéo lớn, khả năng chịu tải tốt và vận hành ổn định liên tục.

Thông số kỹ thuật

Ứng dụng:

• Bơm công nghiệp lưu lượng lớn: Dùng trong hệ thống bơm hút nước thủy lợi, bơm cấp thoát nước quy mô đô thị, trạm bơm chống ngập, hoặc cung cấp nước cho nhà máy.
• Hệ thống quạt hút công nghiệp: Vận hành các quạt thông gió công suất lớn, quạt hút lò hơi, hệ thống hút bụi nhà xưởng hoặc quạt giải nhiệt tháp làm mát.
• Ngành nuôi trồng thủy sản: Thường được kết hợp với hộp giảm tốc hoặc máy sục khí, guồng nước tạo oxy phục vụ cho các đầm tôm, hồ nuôi cá quy mô công nghiệp lớn.

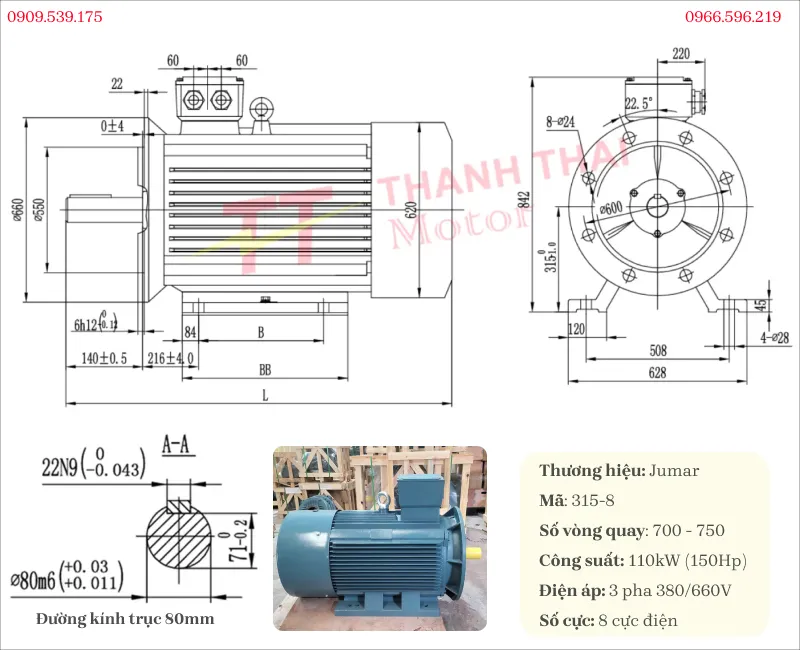

Motor điện 3 pha 110kw 150hp 8 cực điện (700 – 750 vòng/phút)

Được thiết kế cho các ứng dụng tải nặng cần tốc độ quay thấp và mô-men xoắn lớn, giúp hệ thống vận hành mạnh mẽ, ổn định và an toàn.

Thông số kỹ thuật

Ứng dụng:

• Khai thác và chế biến: Máy nghiền đá, nghiền quặng, khai thác khoáng sản và băng tải vận chuyển than.
• Vật liệu xây dựng: Máy ép gỗ, máy ép củi, máy trộn bê tông công suất lớn và máy nghiền vật liệu xây dựng.
• Công nghiệp nặng: Quạt hút/thổi công suất lớn trong luyện kim, thiết bị nâng hạ (tời cẩu container, thang máy chở hàng cỡ lớn).

Lựa chọn đúng động cơ điện 3 pha 110kW 150HP sẽ giúp hệ thống vận hành ổn định, tối ưu hiệu suất và nâng cao tuổi thọ thiết bị. Liên hệ hotline 0909.539.175 để được Thành Thái Motor tư vấn nhanh chóng.

Động cơ điện 3 pha 110kW 150Hp có thể kết hợp với hộp giảm tốc nào?

Động cơ điện 3 pha 110kW 150Hp có thể kết hợp với hộp giảm tốc (hộp số giảm tốc) để tạo thành động cơ giảm tốc (motor giảm tốc), giúp tăng mô-men xoắn và giảm tốc độ quay.

• Hộp giảm tốc tải nặng: trục thẳng R.

Ngoài ra, động cơ điện này còn kết hợp với:

• Puly trục 80mm
• Khớp nối trục

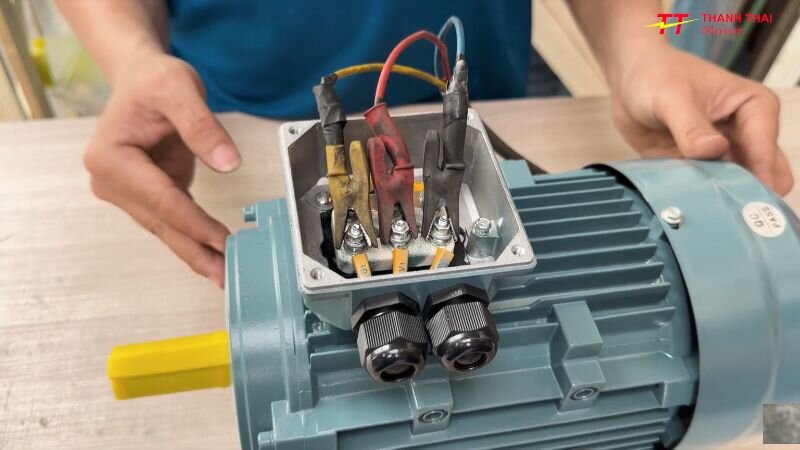

Hướng dẫn đấu nối động cơ điện 3 pha

• Bước 1: Dùng tua vít để mở 4 con ốc trên nắp hộp cực của động cơ ra.
• Bước 2: Chuẩn bị 3 sợi dây nguồn của nguồn điện 3 pha 380V.
• Bước 3: Tiến hành đấu nối lần lượt 3 sợi dây nguồn này vào các cực U1, V1 và W1 ở hàng phía dưới của cầu đấu.
• Bước 4: Sau khi đã đấu nối chắc chắn các dây nguồn vào các cực tương ứng, tiến hành cấp nguồn điện để chạy thử và kiểm tra hoạt động của động cơ.

Động cơ điện 3 pha 110kW 150Hp là giải pháp truyền động hiệu quả cho nhiều hệ thống sản xuất và công nghiệp tải nặng. Nếu cần thêm thông tin về thông số kỹ thuật, kích thước lắp đặt hoặc khả năng kết hợp với các thiết bị truyền động khác, quý khách hãy liên hệ Thành Thái Motor để được hỗ trợ nhanh chóng. Ngoài ra, quý khách có thể tham khảo video tổng hợp để khám phá nhiều dòng motor công suất lớn đang được sử dụng phổ biến trên thị trường, đồng thời xem video động cơ điện nhằm đánh giá trực quan cấu tạo, cách vận hành và ứng dụng thực tế của từng sản phẩm trước khi lựa chọn.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
