Việc kết nối chính xác giữa động cơ và hệ thống truyền động dạng đĩa xích Cycloid đòi hỏi kỹ thuật thao tác chuẩn xác. Khác với bánh răng thông thường, hộp giảm tốc (hộp số giảm tốc) có cấu trúc đĩa lệch tâm, rất nhạy cảm với độ lệch trục. Bài viết dưới đây sẽ hướng dẫn chi tiết cách lắp hộp giảm tốc Cycloid với động cơ điện một cách chuẩn xác nhất, giúp quá trình lắp ráp diễn ra an toàn và đảm bảo tối đa tuổi thọ cho thiết bị.

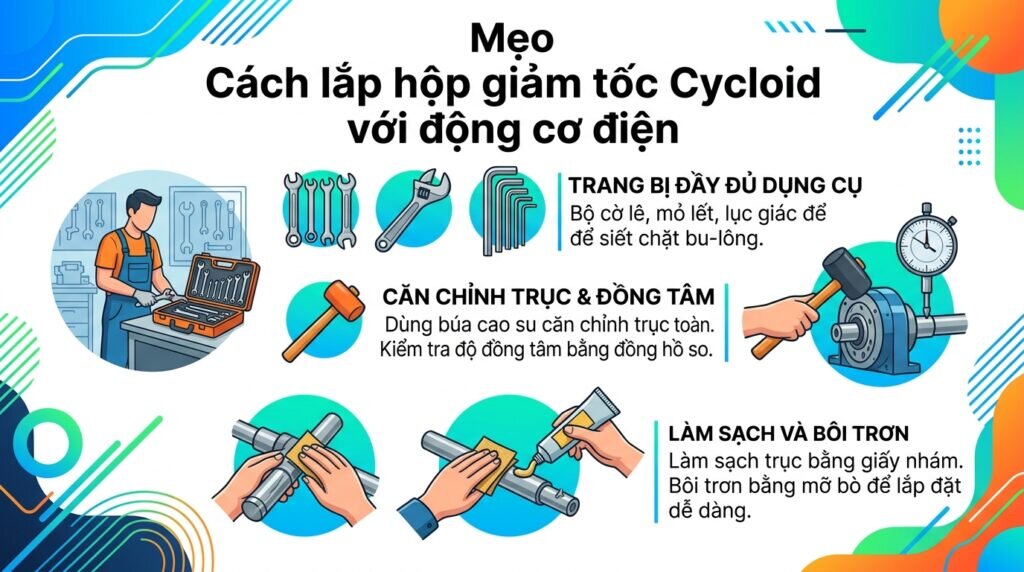

Dụng cụ cần thiết khi lắp hộp giảm tốc Cycloid với động cơ điện
Trước khi tiến hành, kỹ thuật viên cần chuẩn bị đầy đủ bộ dụng cụ chuyên dụng. Dù thiết bị của bạn là hàng cao cấp hay là dòng hộp giảm tốc giá rẻ hoặc các loại hộp giảm tốc trung quốc tiêu chuẩn, bộ đồ nghề bắt buộc phải có:
Bộ cờ lê, mỏ lết và thanh lục giác: Cần chuẩn bị đúng kích cỡ với ốc mặt bích để siết chặt bu-lông. Lực siết cần chắc chắn để hai thiết bị gắn kết thành một khối đồng nhất, không bị lỏng lẻo khi rung động.
Búa cao su: Tuyệt đối không dùng búa thép để đóng trực tiếp. Búa cao su dùng để gõ nhẹ, căn chỉnh vị trí motor tiến từ từ vào lỗ cốt hộp số mà không làm trầy xước trục, nứt mặt bích hay gây hỏng vòng bi bên trong.
Đồng hồ so hoặc thước thẳng: Dùng để kiểm tra độ đồng tâm (đặc biệt quan trọng khi lắp qua khớp nối rời). Trục động cơ điện (motor điện) và hộp số phải thẳng hàng tuyệt đối để tránh sinh ra lực văng làm gãy trục hay vỡ bạc đạn khi kéo tải nặng.
Giấy nhám mịn, dung dịch vệ sinh cơ khí và mỡ bôi trơn: Giấy nhám và RP7 giúp đánh bay rỉ sét, ba via bám trên trục. Lớp mỡ bò mỏng bôi lên trục giúp trượt vào dễ dàng, chống bó cứng và gỉ sét dính chặt, cực kỳ thuận lợi cho việc tháo lắp bảo trì sau này.

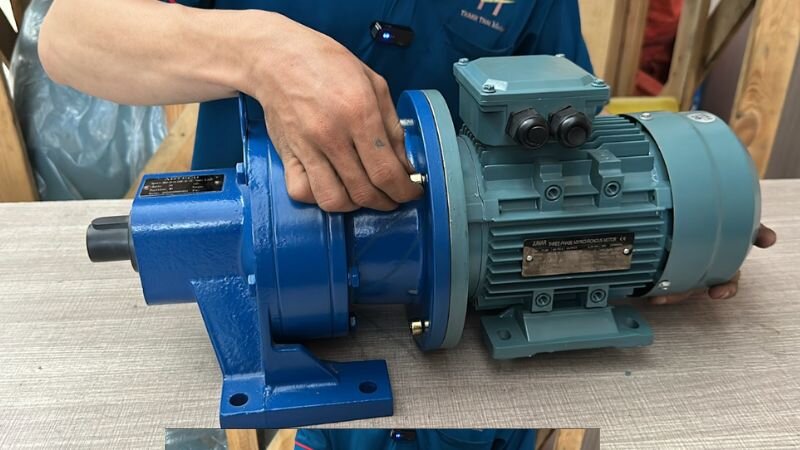

Chuẩn bị cờ lê, búa cao su, đồng hồ so kiểm tra đồng tâm và vật tư vệ sinh cơ khí.

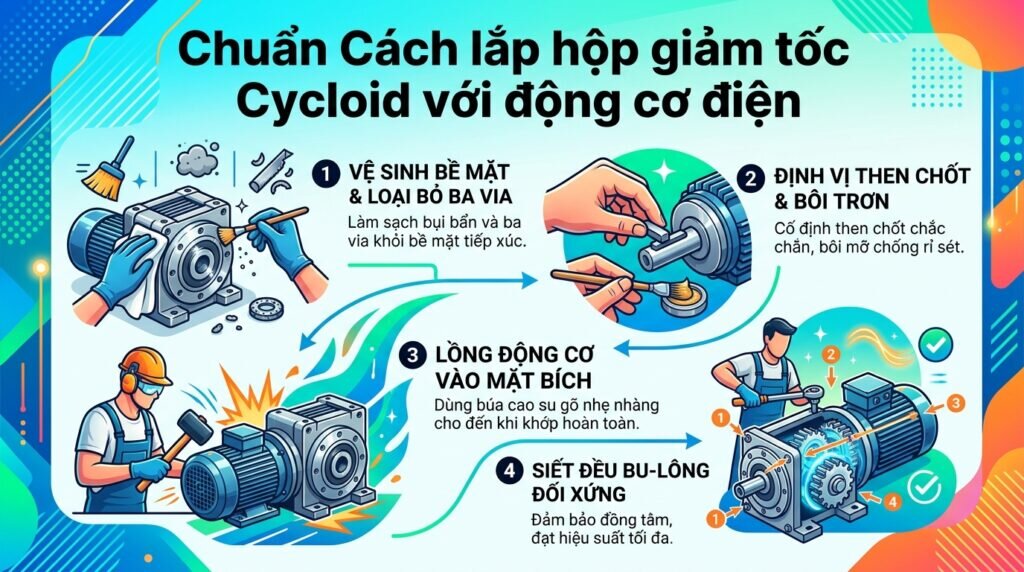

Cách lắp hộp giảm tốc Cycloid với động cơ điện
Dưới đây là các bước thao tác chuẩn khi ghép nối trực tiếp mặt bích động cơ vào lỗ cốt của hộp số giảm tốc cycloid.
Bước 1: Vệ sinh bề mặt tiếp xúc
Dùng giấy nhám mịn và dung dịch tẩy rửa làm sạch hoàn toàn lớp sơn chống rỉ, ba via hoặc bụi bẩn trên trục động cơ và lỗ cốt rỗng của hộp giảm tốc cơ khí. Bề mặt nhẵn mịn giúp trục trượt vào dễ dàng, không gây kẹt.
Bước 2: Định vị then chốt và bôi trơn trục
Đặt chốt then (cavet) vào rãnh trên trục motor. Đảm bảo then nằm phẳng và vừa khít. Sau đó, bôi một lớp mỡ chịu nhiệt cực mỏng lên toàn bộ trục động cơ. Lớp mỡ này giúp chống bó cứng rỉ sét, thuận tiện cho việc tháo hộp số giảm tốc động cơ ra để bảo trì sau này.
Bước 3: Lồng động cơ vào mặt bích hộp số
Cố định phần thân bộ hộp số giảm tốc thật vững chắc. Dùng palăng nâng motor lên ngang tầm, xoay nhẹ cốt trục để rãnh then của motor khớp với rãnh then bên trong lỗ cốt hộp số. Từ từ đẩy thẳng động cơ vào. Nếu quá trình đẩy bị sượng, dùng búa cao su gõ nhẹ đều quanh mặt bích hộp số motor, không cố dùng sức ép mạnh làm hỏng vòng bi.
Bước 4: Siết bu-lông cố định
Khi mặt bích động cơ đã ốp sát hoàn toàn vào hộp số động cơ giảm tốc (motor giảm tốc), tiến hành xỏ bu-lông. Bắt buộc phải siết ốc theo phương pháp chéo góc (đối xứng chữ thập) và tăng lực siết từ từ. Thao tác này giúp 2 mặt bích ép đều, trục không bị vênh, đảm bảo cụm hộp số giảm tốc motor đồng tâm tuyệt đối.

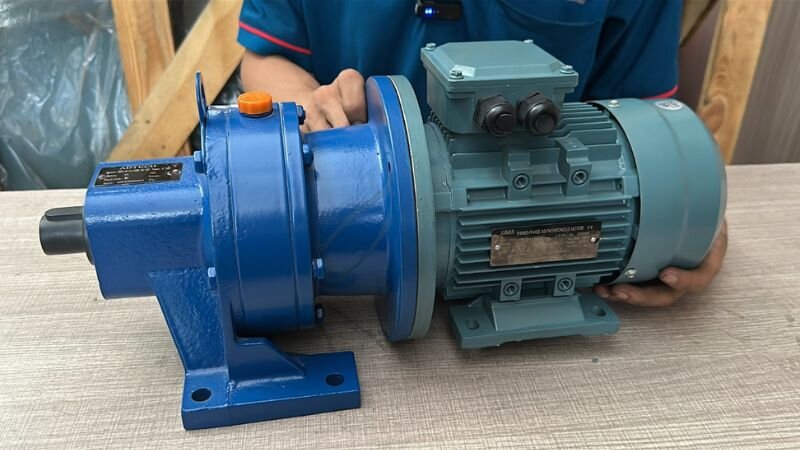

Vệ sinh cốt trục, định vị then chốt, lồng motor đồng tâm và siết bu-lông chéo góc.

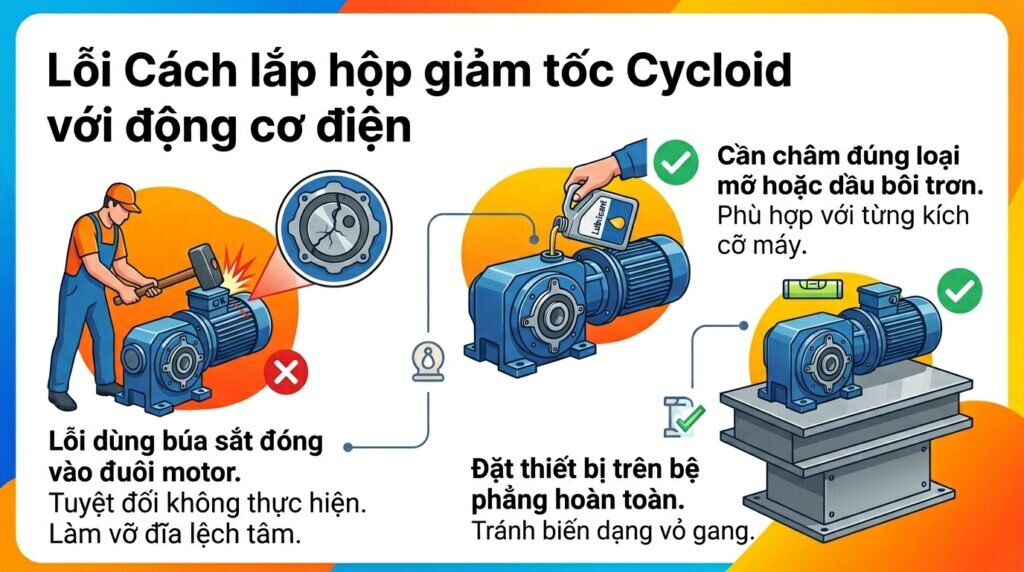

Những lưu ý khi lắp đặt hộp giảm tốc Cycloid với động cơ điện
Để hệ thống vận hành êm ái, các nhà cung cấp hộp số giảm tốc thường khuyến cáo kỹ thuật viên phải chú ý các điểm sau:
Tuyệt đối không đóng ép bằng búa sắt: Cấu trúc đĩa Cycloid rất kín và khít. Việc đóng búa mạnh vào đuôi motor sẽ truyền lực sốc làm vỡ mặt bích hoặc hỏng cơ cấu đĩa lệch tâm bên trong hộp giảm tốc motor.
Châm đúng loại chất bôi trơn: Cycloid size nhỏ thường dùng mỡ bò bôi trơn trọn đời (không cần châm thêm). Nhưng với size lớn, hệ thống dùng dầu bôi trơn. Phải tháo nút thông hơi và châm đúng lượng dầu đến giữa mắt thăm dầu trước khi chạy máy.
Độ phẳng của bệ máy: Vị trí bắt chân đế của cụm bộ giảm tốc motor phải phẳng tuyệt đối. Nếu bệ máy bị vênh, khi siết chặt ốc chân đế sẽ làm biến dạng vỏ gang, gây kẹt trục quay bên trong.

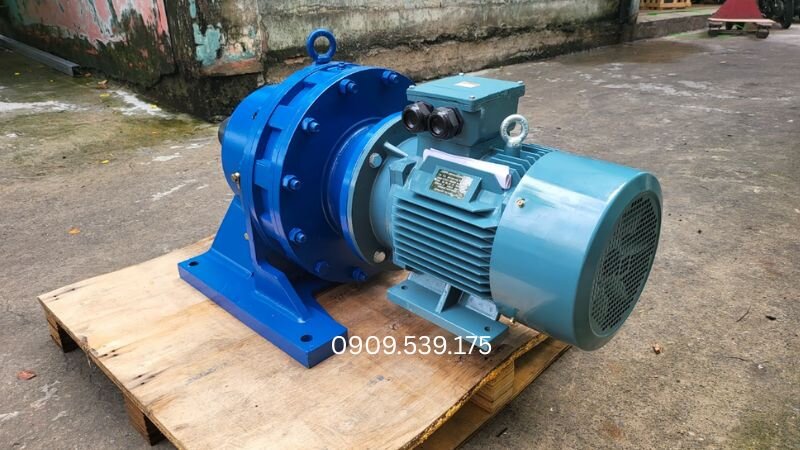

Tuyệt đối không dùng búa sắt đóng ép, châm đủ bôi trơn và cố định trên bệ máy phẳng.

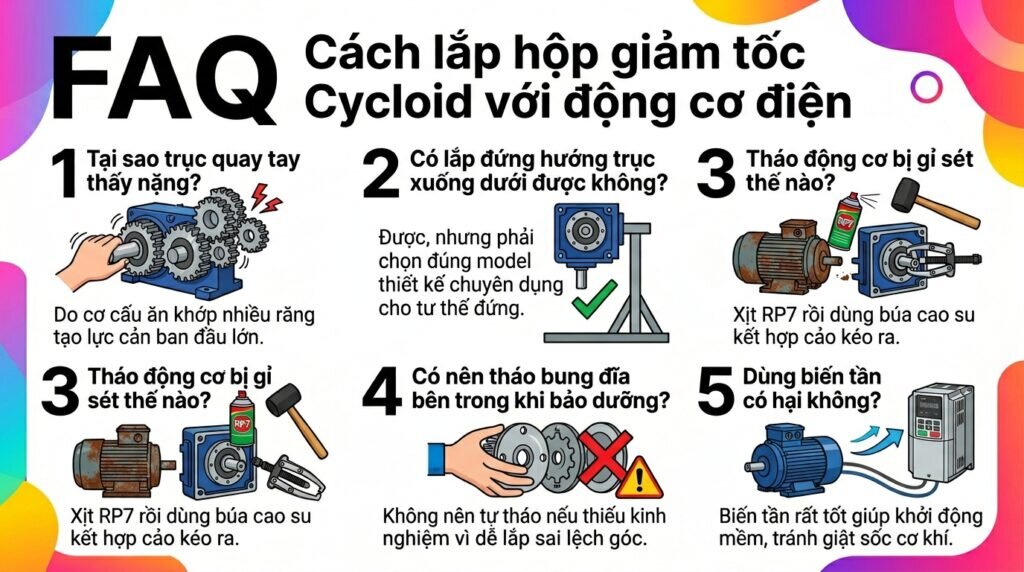

Câu hỏi thường gặp
Tại sao lắp xong motor vào hộp giảm tốc, dùng tay quay quạt tản nhiệt thấy rất nặng?
Cơ cấu truyền động Cycloid ăn khớp nhiều răng cùng lúc nên lực cản ban đầu lớn hơn so với bánh răng thẳng. Tuy nhiên, nếu quay tay không nổi hoặc bị kẹt cứng cục bộ, có thể then chốt bị cấn hoặc siết mặt bích bị vênh, cần tháo ra lắp lại.
Hộp giảm tốc Cycloid có thể lắp đứng hướng trục xuống dưới được không?
Được, nhưng bạn phải mua đúng model thiết kế cho tư thế lắp đứng (mặt bích). Nếu lấy loại chân đế nằm ngang dựng đứng lên, dầu sẽ không bôi trơn được vòng bi phía trên và dễ bị rò rỉ qua phớt chắn dầu dưới.
Làm sao để tháo motor ra khỏi hộp số Cycloid khi bị gỉ sét dính chặt?
Bạn xịt dung dịch RP7 vào khe nối, ngâm 30 phút. Không dùng tua vít đóng nạy vào mép mặt bích vì dễ vỡ vỏ gang. Hãy dùng búa cao su gõ vòng quanh vỏ motor, kết hợp vam (cảo) cơ khí để kéo từ từ ra.
Khi bảo dưỡng có cần tháo bung hết đĩa Cycloid bên trong không?
Không nên tự ý tháo cụm đĩa Cycloid nếu không có kinh nghiệm. Việc lắp sai vị trí của 2 đĩa lệch tâm (lệch góc 180 độ) sẽ khiến hộp giảm tốc kẹt cứng ngay lập tức khi cấp điện.
Lắp thêm biến tần cho cụm máy này có làm hỏng hộp số không?
Việc dùng biến tần rất an toàn và tốt cho cụm máy, giúp khởi động mềm, tránh giật sốc cơ khí cho bộ đĩa Cycloid. Chỉ lưu ý không chạy ở tần số quá thấp (dưới 20Hz) lâu dài vì quạt đuôi motor sẽ không đủ sức làm mát.
Kết luận
Tuân thủ đúng cách lắp ráp, chú trọng việc vệ sinh bề mặt, bôi trơn trục và siết ốc đối xứng là chìa khóa để hộp số giảm tốc Cycloid vận hành ổn định. Thiết bị này chịu tải đập rất tốt, nhưng chỉ phát huy tối đa độ bền khi được lắp đặt đồng tâm và bảo dưỡng chất bôi trơn đúng định kỳ.
