Sơ đồ lắp tủ điện cho motor giảm tốc và cách đấu nối

Để động cơ giảm tốc (motor giảm tốc) vận hành ổn định và phát huy tối đa hiệu suất, việc lắp đặt tủ điện đúng kỹ thuật là yếu tố không thể bỏ qua. Một sơ đồ lắp tủ điện cho motor giảm tốc được thiết kế chuẩn sẽ giúp bảo vệ động cơ giảm thiểu sự cố quá tải, ngắn mạch và thuận tiện trong quá trình vận hành, bảo trì. Trong bài viết này, Thành Thái Motor sẽ hướng dẫn chi tiết cấu tạo tủ điện, cách đọc sơ đồ, các phương pháp đấu nối phổ biến và quy trình lắp đặt đúng kỹ thuật.

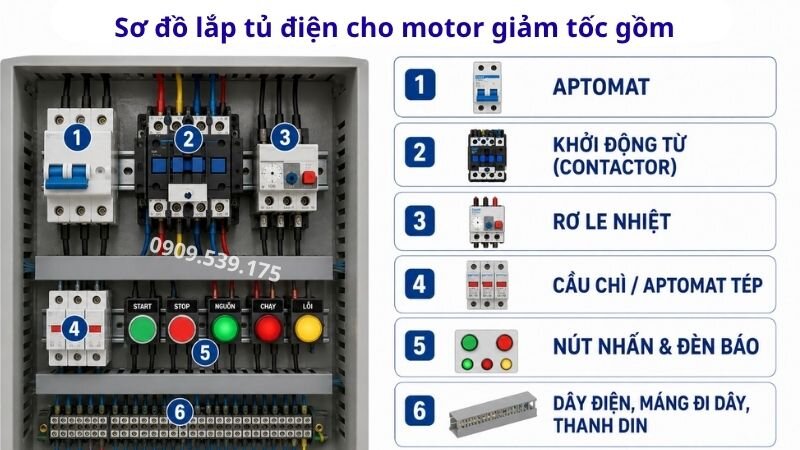

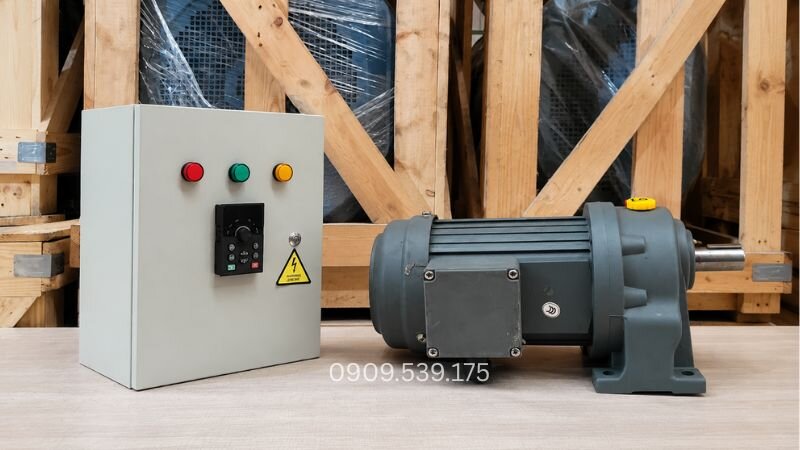

Sơ đồ lắp tủ điện cho motor giảm tốc gồm những gì?

Một tủ điện điều khiển tiêu chuẩn dành cho động cơ giảm tốc (motor giảm tốc) thường bao gồm các thiết bị sau:

• Aptomat: Đóng cắt nguồn điện tổng và bảo vệ hệ thống khi xảy ra ngắn mạch hoặc sự cố điện.
• Khởi động từ: Đóng/ngắt nguồn cấp cho motor theo tín hiệu điều khiển từ nút nhấn, công tắc hoặc hệ thống tự động.
• Rơ le nhiệt: Lắp cùng contactor để bảo vệ motor khi quá tải. Khi dòng điện vượt mức cho phép, rơ le sẽ ngắt mạch điều khiển, giúp hạn chế cháy cuộn dây động cơ.
• Cầu chì hoặc aptomat tép: Bảo vệ mạch điều khiển và các thiết bị điện bên trong tủ khỏi sự cố quá dòng hoặc ngắn mạch.
• Nút nhấn và đèn báo: Bao gồm nút START (xanh), STOP (đỏ) cùng các đèn báo nguồn, báo chạy và báo lỗi để thuận tiện cho việc vận hành, giám sát.
• Dây điện, máng đi dây và thanh DIN: Hỗ trợ cố định, sắp xếp thiết bị và đi dây gọn gàng, đảm bảo an toàn trong quá trình sử dụng.

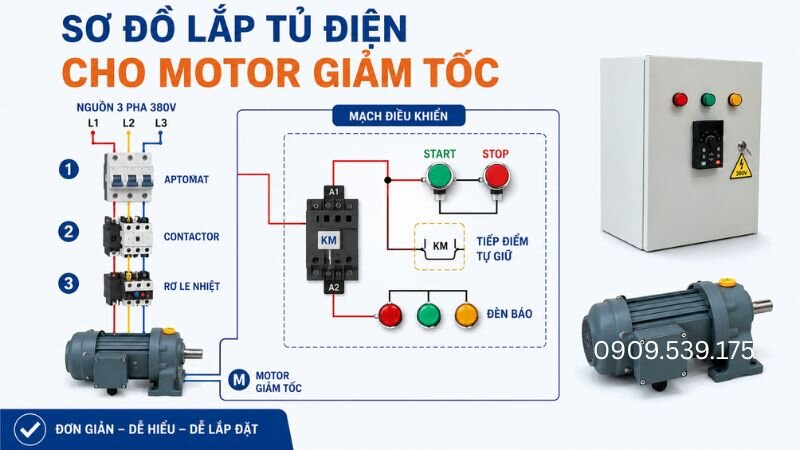

Sơ đồ lắp tủ điện cho motor giảm tốc theo từng phương pháp

Tùy thuộc vào công suất của thiết bị, kỹ thuật viên sẽ áp dụng các sơ đồ khác nhau:

• Sơ đồ khởi động trực tiếp: Áp dụng cho các động cơ có công suất nhỏ (dưới 7.5kW). Điện áp lưới được cấp thẳng vào động cơ thông qua một contactor.
• Sơ đồ khởi động sao – tam giác: Áp dụng cho động cơ công suất lớn (từ 11kW trở lên) nhằm giảm dòng khởi động, tránh sụt áp lưới điện.
• Sơ đồ sử dụng biến tần: Thay đổi được tốc độ quay. Nguồn điện cấp vào biến tần, sau đó từ biến tần cấp thẳng ra động cơ.

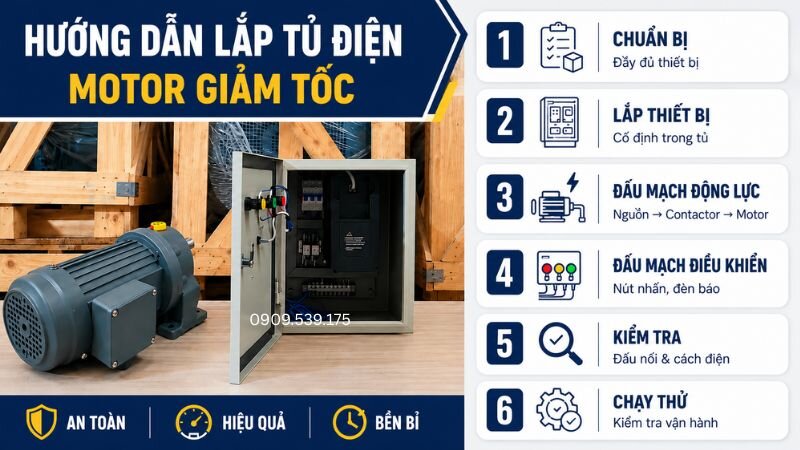

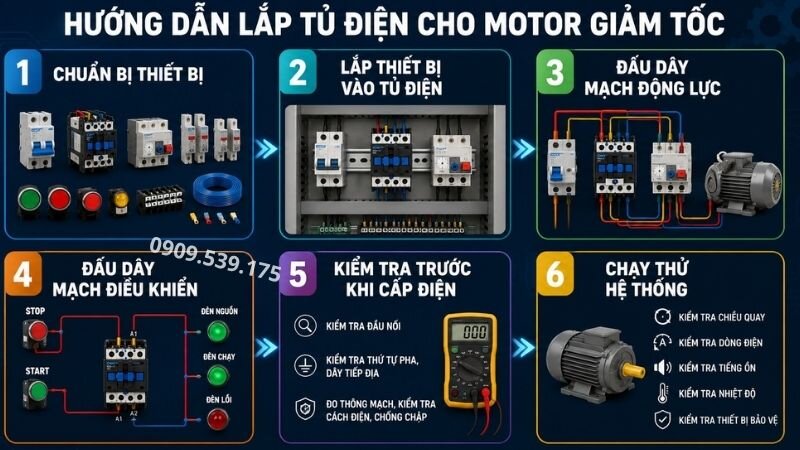

Hướng dẫn lắp tủ điện cho motor giảm tốc

Để lắp tủ điện cho motor giảm tốc đúng kỹ thuật, thực hiện theo các bước sau:

Bước 1: Chuẩn bị thiết bị

Chuẩn bị đầy đủ các thiết bị theo sơ đồ thiết kế, gồm aptomat, contactor, rơ le nhiệt, cầu chì hoặc aptomat tép, nút nhấn, đèn báo, domino, dây điện và các phụ kiện lắp đặt.

Bước 2: Lắp thiết bị vào tủ điện

Lắp các thiết bị lên thanh DIN hoặc tấm đế của tủ điện theo đúng vị trí trong sơ đồ. Cố định chắc chắn để tránh rung lắc trong quá trình vận hành.

Bước 3: Đấu dây mạch động lực

Đấu dây nguồn từ aptomat đến contactor, qua rơ le nhiệt và cấp đến motor giảm tốc. Chọn tiết diện dây dẫn phù hợp với công suất của motor và siết chặt các đầu nối.

Bước 4: Đấu dây mạch điều khiển

Đấu nối nút nhấn START, STOP, đèn báo và cuộn dây contactor theo sơ đồ mạch điều khiển. Nếu hệ thống sử dụng timer, biến tần hoặc PLC, cần đấu nối theo hướng dẫn của nhà sản xuất.

Bước 5: Kiểm tra trước khi cấp điện

Kiểm tra lại toàn bộ đầu nối, thứ tự pha, dây tiếp địa và các thiết bị bảo vệ. Đo thông mạch, kiểm tra cách điện và bảo đảm không có hiện tượng chạm chập trước khi cấp nguồn.

Bước 6: Chạy thử hệ thống

Cấp điện và vận hành thử motor giảm tốc. Kiểm tra chiều quay, dòng điện làm việc, tiếng ồn, nhiệt độ và hoạt động của các thiết bị bảo vệ. Nếu phát hiện bất thường, ngắt nguồn và kiểm tra lại trước khi đưa vào sử dụng.

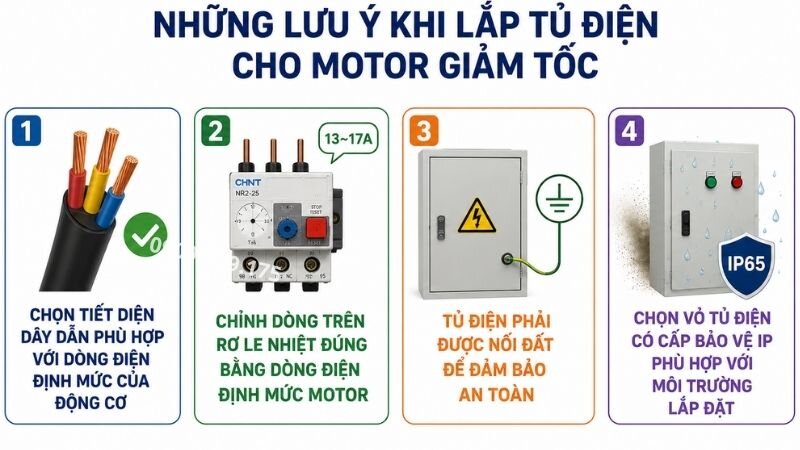

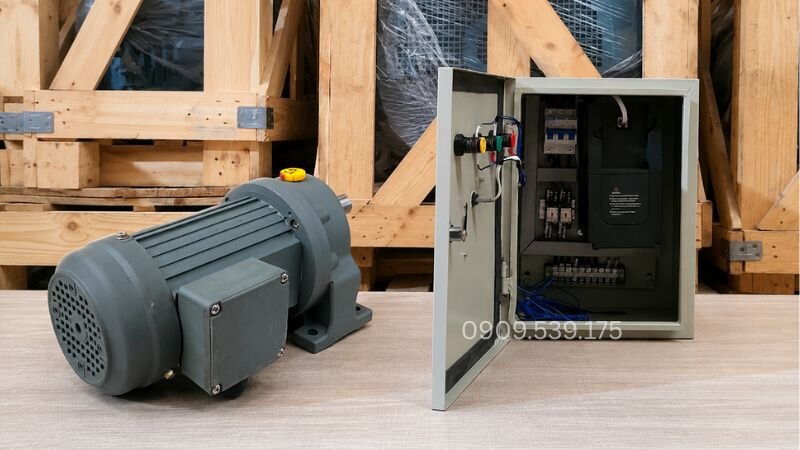

Những lưu ý khi lắp tủ điện cho motor giảm tốc

Trong quá trình lắp đặt tủ điện cho motor giảm tốc, cần tuân thủ một số yêu cầu kỹ thuật để đảm bảo hệ thống vận hành an toàn, ổn định và hạn chế các sự cố về điện.

• Chọn tiết diện dây dẫn mạch động lực phù hợp với dòng điện định mức của động cơ để tránh phát nhiệt và chập cháy.
• Chỉnh định dòng điện trên rơ le nhiệt đúng bằng dòng điện định mức ghi trên nhãn motor.
• Tủ điện cần được nối đất để đảm bảo an toàn cho người vận hành.
• Tại khu vực có nhiều bụi bẩn hoặc nước, nên sử dụng vỏ tủ điện có cấp bảo vệ IP phù hợp với môi trường lắp đặt.

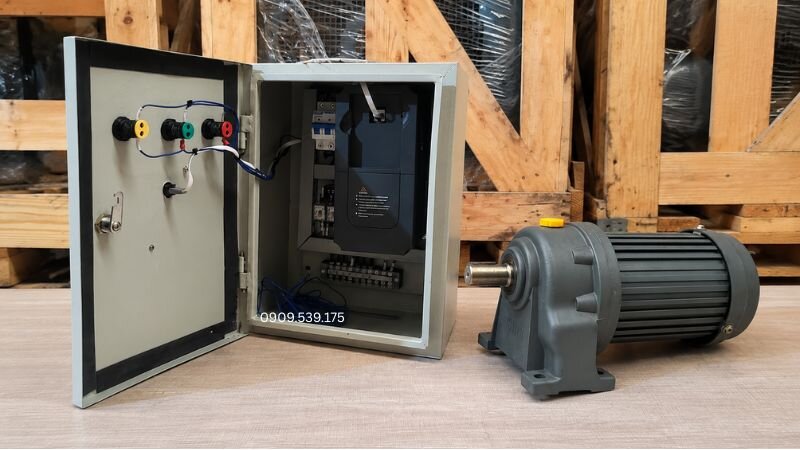

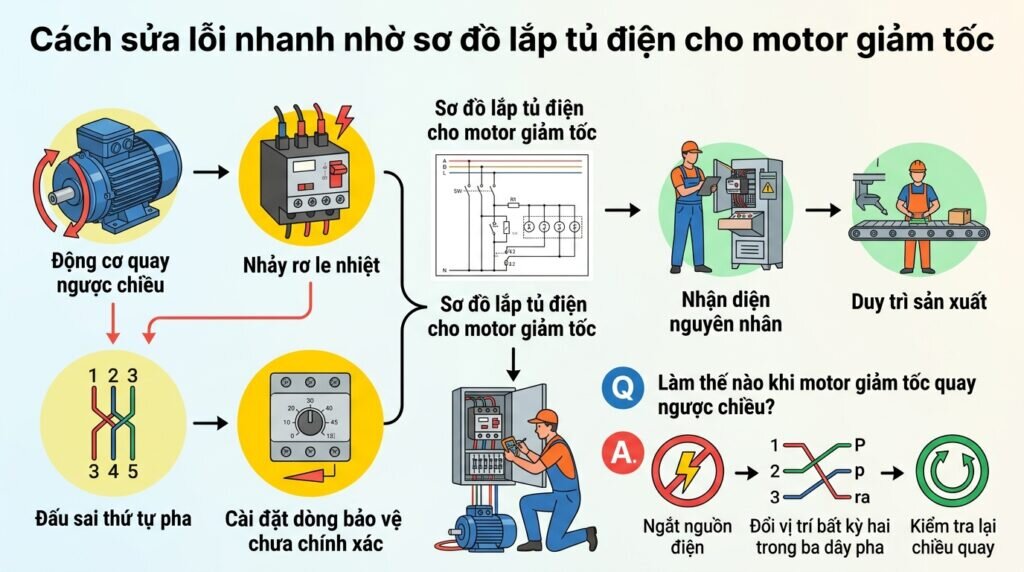

Các lỗi thường gặp khi đấu tủ điện cho motor giảm tốc

Trong quá trình đấu nối và vận hành tủ điện cho motor giảm tốc, có thể gặp một số lỗi sau:

• Động cơ quay ngược chiều: Do đấu sai thứ tự pha. Khắc phục bằng cách đổi vị trí bất kỳ hai trong ba dây pha (L1, L2, L3).
• Rơ le nhiệt nhảy liên tục: Do cài đặt dòng điện chưa đúng hoặc motor bị quá tải. Kiểm tra và chỉnh lại rơ le nhiệt theo dòng định mức, đồng thời kiểm tra tải của mô tơ giảm tốc.
• Nhấn nút START nhưng contactor không hút: Do mạch điều khiển bị lỗi, lỏng đầu nối hoặc rơ le nhiệt đang ngắt. Kiểm tra lại nguồn điều khiển, dây đấu và các thiết bị liên quan.

Câu hỏi thường gặp

Kết luận

Việc đấu nối và lắp đặt tủ điện điều khiển cần thực hiện đúng theo sơ đồ bản vẽ và các tiêu chuẩn kỹ thuật điện. Chọn đúng thiết bị bảo vệ và thi công cẩn thận sẽ giúp hệ thống vận hành bền bỉ, an toàn, phát huy tối đa công suất của thiết bị. Ngoài ra nếu bạn còn thắc mắc thì hãy liên hệ ngay với Thành Thái Motor để được tư vấn chi tiết nhất.
