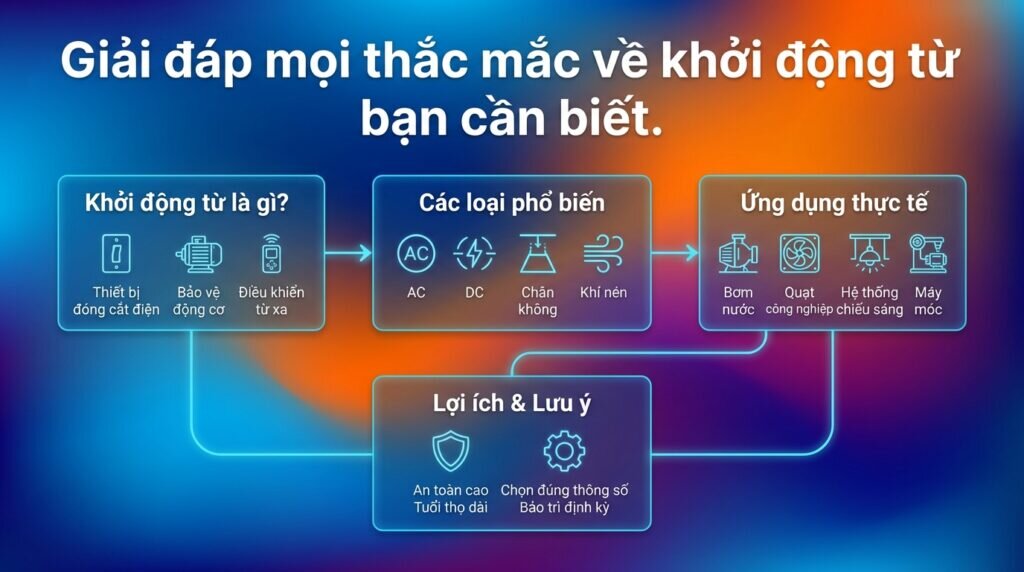

Khởi động từ là gì? Hướng dẫn chi tiết từ A đến Z

Khởi động từ là gì? Khởi động từ (còn gọi là contactor hay bộ khởi động từ) là một thiết bị điện dùng để điều khiển và bảo vệ các động cơ điện (motor điện) trong hệ thống công nghiệp và dân dụng. Nó hoạt động như một công tắc điện từ, cho phép đóng ngắt dòng điện cấp cho tải một cách an toàn và tự động. Đồng thời, nó bảo vệ động cơ khỏi các sự cố như quá tải, mất pha.

Tóm tắt nhanh: Những điểm quan trọng về khởi động từ

• Cấu tạo chính gồm cuộn hút, hệ thống tiếp điểm (chính, phụ) và cơ cấu dập hồ quang.
• Hoạt động dựa trên nguyên lý điện từ để đóng/ngắt mạch điện.
• Có nhiều loại như khởi động trực tiếp, sao-tam giác, khởi động mềm, phù hợp từng ứng dụng.
• Việc lựa chọn đúng khởi động từ giúp tối ưu hiệu suất và tăng tuổi thọ cho motor điện.
• Bảo trì định kỳ và xử lý sự cố kịp thời là yếu tố then chốt để hệ thống hoạt động ổn định.

Với những kiến thức cơ bản này, chúng ta hãy cùng đi sâu hơn để đi sâu hơn vào cấu tạo, nguyên lý và cách lựa chọn khởi động từ.

Sự khác biệt giữa contactor và starter (Bộ khởi động từ)

Contactor là thành phần chính, chỉ đơn thuần là bộ đóng ngắt. Khi bạn nhắc đến bộ khởi động từ (Motor Starter), tức là bạn đang nói về một tổ hợp. Tổ hợp này gồm một contactor kết hợp với một thiết bị bảo vệ quá tải, phổ biến nhất là rơ le nhiệt.

Mục đích là để điều khiển và bảo vệ động cơ một cách toàn diện hơn. Một starter hoàn chỉnh đảm bảo an toàn tối đa cho motor điện của bạn.

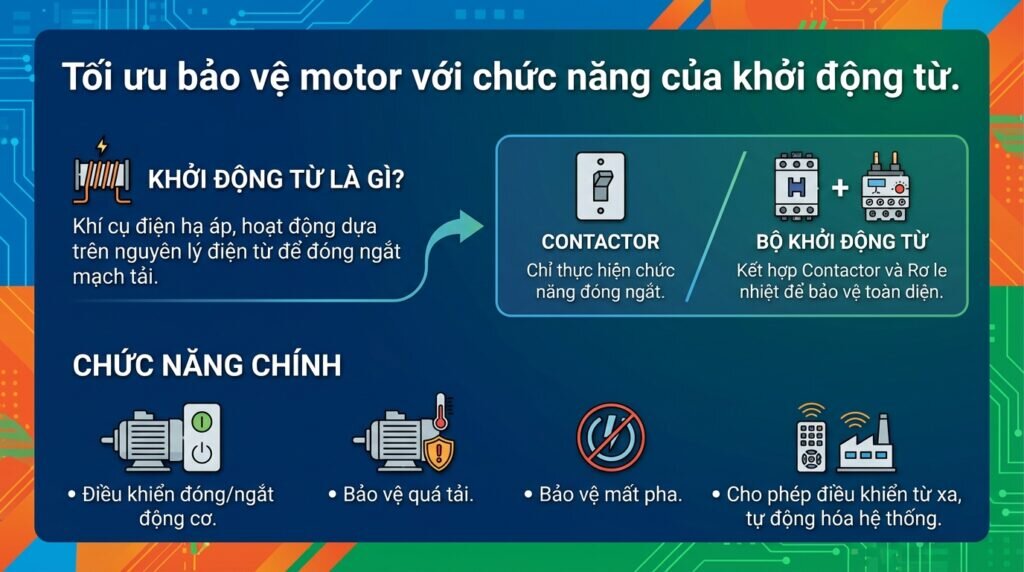

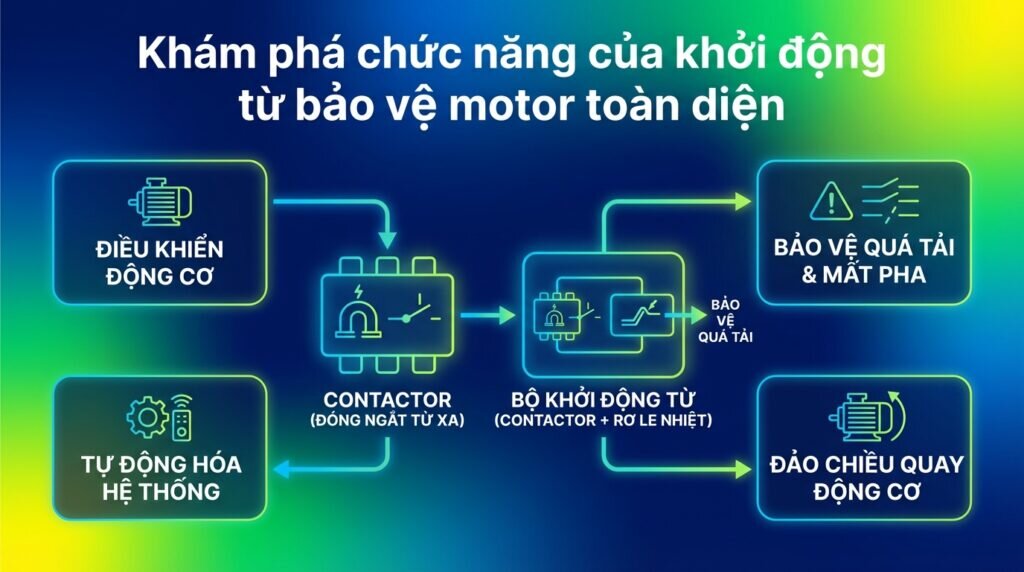

Chức năng chính của khởi động từ

• Điều khiển đóng/ngắt mạch động cơ (motor điện): Đây là chức năng cơ bản nhất. Khởi động từ cho phép cấp hoặc cắt nguồn điện một cách an toàn và nhanh chóng.Nó thường được điều khiển thông qua các nút nhấn, công tắc hoặc các thiết bị tự động khác.
• Bảo vệ động cơ khỏi quá tải (kết hợp rơ le nhiệt): Khi motor điện hoạt động quá dòng định mức, rơ le nhiệt sẽ phát hiện. Nó sẽ tác động để ngắt nguồn điều khiển, bảo vệ động cơ khỏi hư hỏng.Đây là một lá chắn an toàn không thể thiếu.
• Bảo vệ mất pha (khi có thêm rơ le bảo vệ mất pha): Trong các hệ thống 3 pha, nếu một trong các pha bị mất, động cơ vẫn có thể cố gắng hoạt động. Điều này dẫn đến quá tải nghiêm trọng trên các pha còn lại.Khởi động từ kết hợp với rơ le bảo vệ mất pha sẽ giúp ngăn chặn tình trạng này. Nó đảm bảo an toàn cho hệ thống.
• Điều khiển từ xa, tự động hóa hệ thống: Nhờ nguyên lý điện từ, khởi động từ có thể được điều khiển từ xa. Bạn có thể sử dụng các tín hiệu điều khiển từ PLC, cảm biến hoặc các nút nhấn ở vị trí khác.Điều này tăng tính linh hoạt và khả năng tự động hóa.
• Đảo chiều quay động cơ (bộ khởi động từ đảo chiều): Bằng cách sử dụng hai khởi động từ đấu nối ngược pha nhau, chúng ta có thể dễ dàng đảo chiều quay của motor điện.Ứng dụng này rất phổ biến trong các hệ thống băng tải, tời nâng hạ.

Lưu ý chuyên gia: Một bộ khởi động từ chất lượng không chỉ giúp motor điện hoạt động ổn định mà còn giảm thiểu đáng kể chi phí sửa chữa, thay thế. Đừng chỉ nhìn vào giá motor hay giá khởi động từ ban đầu, hãy tính đến tổng chi phí vòng đời sản phẩm.

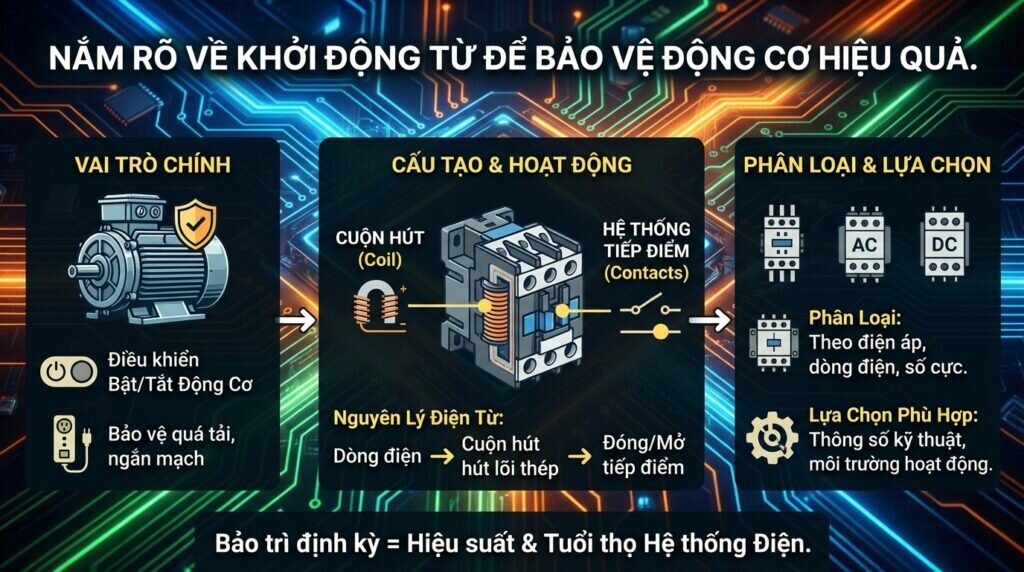

Khởi động từ: Cấu tạo và nguyên lý hoạt động

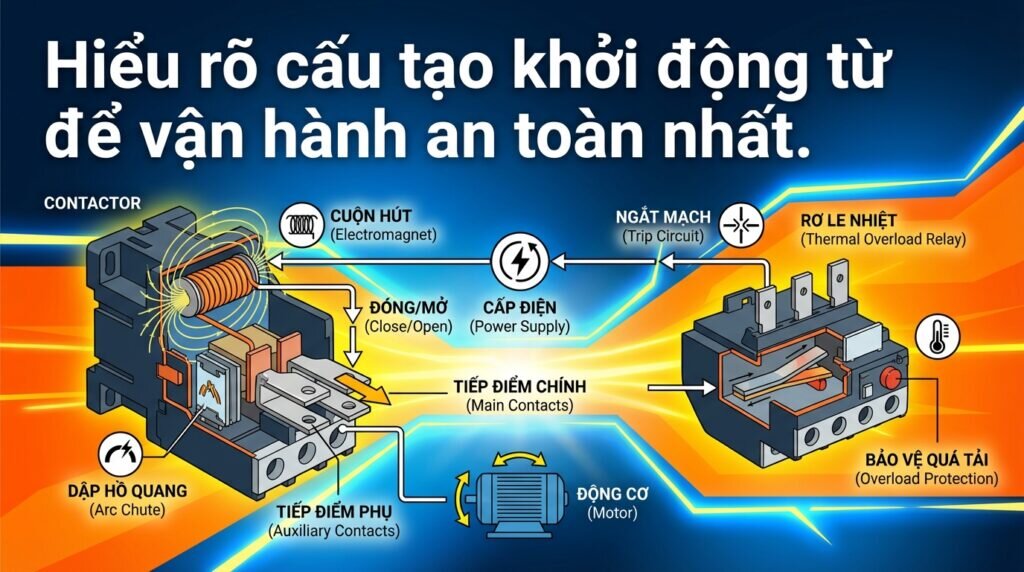

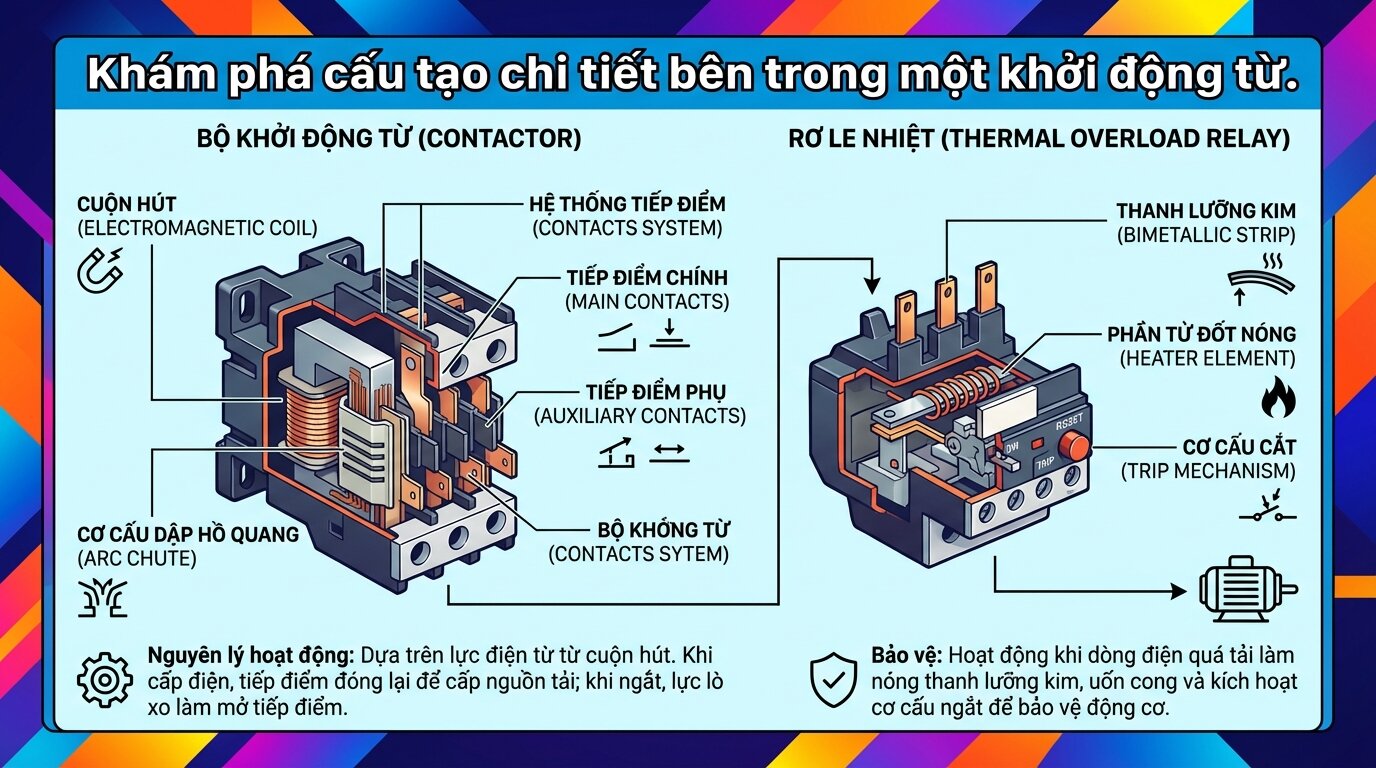

Cấu tạo cơ bản của khởi động từ

Contactor – “Linh hồn” của khởi động từ

Contactor là bộ phận chính của khởi động từ, chịu trách nhiệm đóng ngắt mạch điện tải. Cấu tạo của nó bao gồm nhiều thành phần quan trọng.

• Cuộn dây (cuộn hút): Đây là bộ phận tạo ra lực từ. Khi có dòng điện chạy qua, cuộn hút sẽ tạo ra từ trường. Từ trường này sẽ hút phần ứng động của lõi thép.Điện áp cuộn hút có thể là 220V, 380V (xoay chiều) hoặc 24V, 48V (một chiều).
• Hệ thống tiếp điểm: Gồm các tiếp điểm dẫn điện chính và phụ.
  • Tiếp điểm chính (thường hở – NO): Có khả năng chịu dòng điện lớn. Nhiệm vụ của nó là cấp nguồn trực tiếp cho tải, cụ thể là motor điện.Khi cuộn hút được cấp điện, các tiếp điểm này sẽ đóng lại.
  • Tiếp điểm phụ (thường hở – NO, thường đóng – NC): Chịu dòng điện nhỏ hơn. Chúng được sử dụng trong mạch điều khiển để duy trì trạng thái, báo hiệu hoặc khóa liên động.Tiếp điểm thường hở sẽ đóng khi cuộn hút có điện, tiếp điểm thường đóng sẽ mở ra.
• Cơ cấu dập hồ quang: Khi các tiếp điểm đóng hoặc mở, đặc biệt với tải lớn, sẽ phát sinh hồ quang điện. Cơ cấu dập hồ quang giúp dập tắt hồ quang nhanh chóng.Điều này bảo vệ tiếp điểm khỏi bị cháy mòn và tăng tuổi thọ thiết bị. Nó cũng đảm bảo an toàn cho toàn hệ thống.
• Lõi thép (lõi từ): Gồm hai phần: phần tĩnh và phần động. Phần tĩnh được gắn cố định, còn phần động di chuyển khi cuộn hút có điện.Chúng tạo thành mạch từ khép kín, tối ưu hóa lực hút.

Rơ le nhiệt: Lá chắn bảo vệ quá tải toàn diện

Rơ le nhiệt là một thiết bị bảo vệ không thể tách rời khỏi khởi động từ trong các ứng dụng điều khiển motor điện. Chức năng chính của nó là bảo vệ động cơ khỏi quá tải kéo dài.

• Cấu tạo và nguyên lý hoạt động của rơ le nhiệt: Cấu tạo cơ bản của rơ le nhiệt là thanh lưỡng kim. Khi dòng điện vượt quá giới hạn cài đặt, thanh lưỡng kim sẽ nóng lên và giãn nở không đều.Sự biến dạng này tác động vào cơ cấu cơ khí, khiến tiếp điểm điều khiển của rơ le nhiệt thay đổi trạng thái. Thường là ngắt mạch điều khiển của contactor.
• Cách lắp đặt kết hợp với khởi động từ: Rơ le nhiệt thường được lắp đặt trực tiếp bên dưới các tiếp điểm chính của contactor.Dòng điện từ contactor sẽ đi qua rơ le nhiệt trước khi tới motor điện. Điều này giúp nó giám sát dòng điện tải liên tục.

Nguyên lý hoạt động của khởi động từ

Nguyên lý hoạt động của khởi động từ khá đơn giản nhưng hiệu quả. Khi cấp điện vào cuộn hút của contactor, một từ trường mạnh sẽ được tạo ra. Từ trường này hút lõi thép động về phía lõi thép tĩnh.

Cùng lúc đó, các tiếp điểm chính (thường hở – NO) sẽ đóng lại, cấp nguồn cho motor điện. Các tiếp điểm phụ cũng thay đổi trạng thái, thực hiện các chức năng điều khiển đã được cài đặt.

Khi ngắt điện khỏi cuộn hút, từ trường biến mất. Lõi thép động sẽ được lò xo đẩy về vị trí ban đầu. Các tiếp điểm chính mở ra, ngắt điện khỏi motor điện.

Mạch điều khiển chịu trách nhiệm cấp và ngắt điện cho cuộn hút. Còn mạch động lực là phần cấp nguồn chính cho tải.

Ví dụ minh họa: Khi bạn nhấn nút “Start”, dòng điện sẽ chạy qua nút nhấn và cấp vào cuộn hút của khởi động từ. Lập tức, các tiếp điểm chính đóng lại, motor điện bắt đầu quay. Nếu có sự cố quá tải, rơ le nhiệt sẽ tác động, ngắt điện cuộn hút, và motor sẽ dừng.

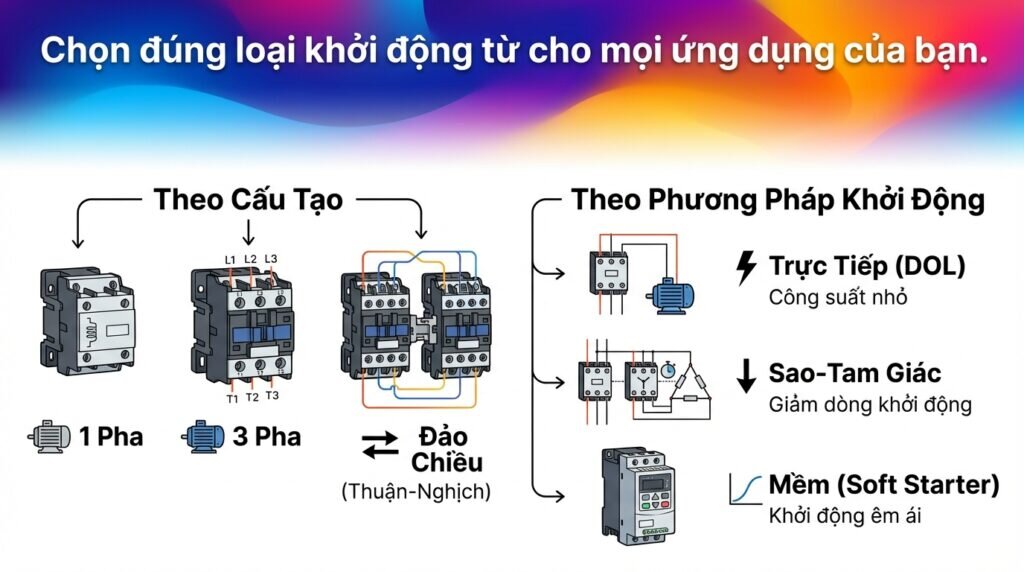

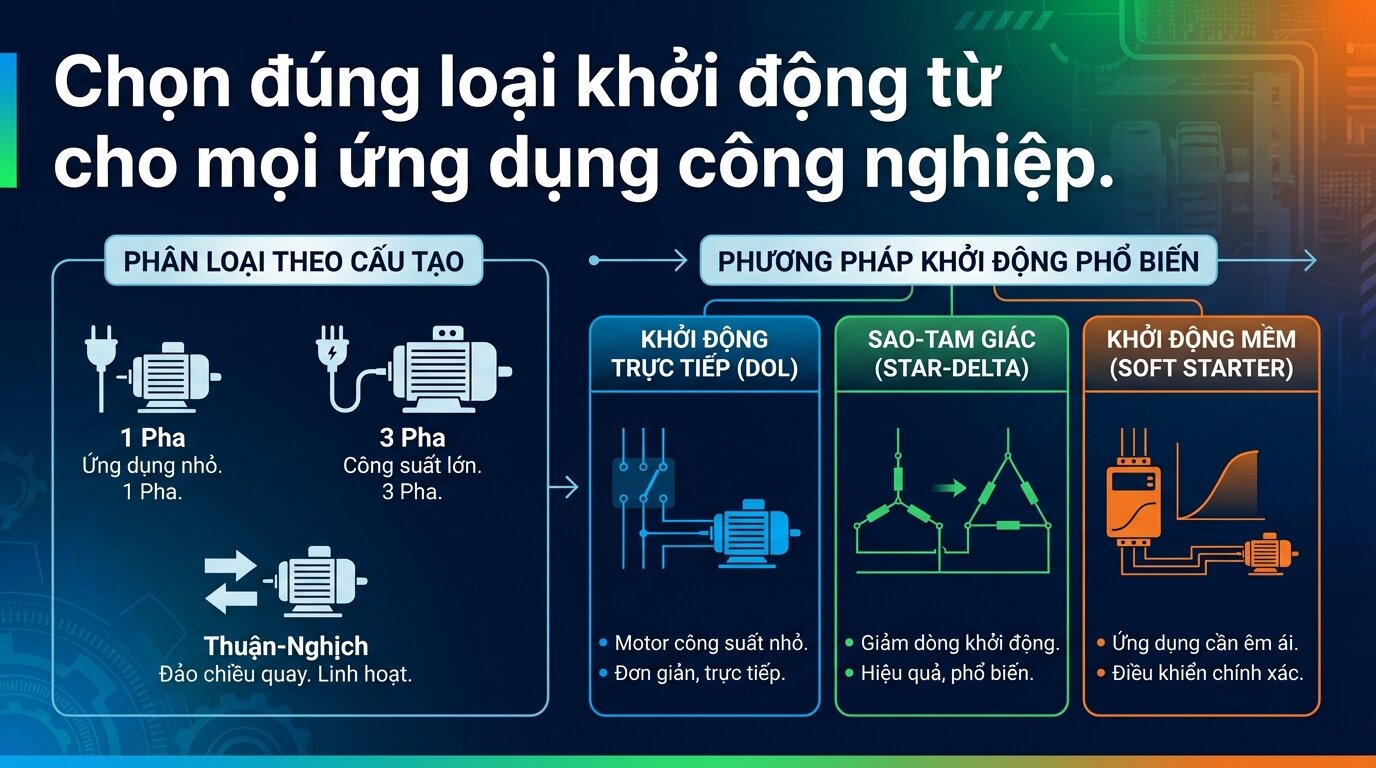

Phân loại khởi động từ phổ biến hiện nay

Phân loại theo cấu tạo/chức năng

• Khởi động từ 1 pha: Được thiết kế để điều khiển và bảo vệ các motor điện 220V hoặc mô tơ điện 220V 1 pha. Chúng thường có kích thước nhỏ gọn và phù hợp cho các ứng dụng dân dụng hoặc công suất nhỏ.Số lượng tiếp điểm chính ít hơn so với loại 3 pha.
• Khởi động từ 3 pha: Là loại phổ biến nhất trong công nghiệp. Chúng được dùng để điều khiển và bảo vệ các động cơ điện công nghiệp 3 pha.Kích thước và khả năng chịu dòng của chúng đa dạng, từ vài Ampe đến hàng trăm Ampe.
• Khởi động từ thuận – nghịch: Thực chất là sự kết hợp của hai khởi động từ 3 pha được đấu nối khóa chéo. Chúng cho phép động cơ quay theo hai chiều khác nhau (thuận và nghịch).Ứng dụng điển hình là trong hệ thống tời, cầu trục, hoặc băng tải hai chiều.

Phân loại theo phương pháp khởi động

Khởi Động Trực Tiếp (DOL – Direct Online Starter)

Đây là phương pháp khởi động đơn giản nhất. Motor điện được cấp điện áp định mức trực tiếp từ lưới điện.

Ưu điểm của phương pháp này là chi phí thấp, mạch điều khiển và mạch động lực đơn giản. Tuy nhiên, nhược điểm lớn là dòng khởi động rất cao, có thể gấp 5-7 lần dòng định mức, gây sụt áp lưới điện và sốc cơ khí cho động cơ.

Phương pháp này chỉ phù hợp cho motor điện có công suất nhỏ (thường dưới 5.5 kW) hoặc khi lưới điện đủ mạnh và tải không yêu cầu khởi động êm.

Khởi động sao – Tam giác (Star-Delta Starter)

Phương pháp này được dùng để giảm dòng khởi động cho motor điện 3 pha. Động cơ sẽ được khởi động ở chế độ sao trước (điện áp đặt vào mỗi pha giảm xuống còn U_dây/√3), sau đó chuyển sang chế độ tam giác khi đạt một tốc độ nhất định.

Ưu điểm là giảm dòng khởi động đáng kể (khoảng 1/3 so với DOL), giảm sốc điện và cơ. Nhược điểm là cần 3 contactor và một bộ hẹn giờ, mạch điều khiển phức tạp hơn.

Thường được áp dụng cho motor điện công suất trung bình (từ 5.5 kW đến 75 kW).

Khởi động mềm (Soft Starter)

Khởi động mềm là thiết bị điều khiển điện tử sử dụng các linh kiện bán dẫn (SCR) để điều khiển điện áp cấp cho động cơ. Nó cho phép điện áp tăng từ từ theo một đường cong được lập trình trước.

Lợi ích lớn nhất là khởi động cực kỳ êm ái, giảm hoàn toàn sốc cơ khí và điện. Nó giúp bảo vệ động cơ, giảm mài mòn cơ cấu truyền động và kéo dài tuổi thọ thiết bị. Hơn nữa, nó còn tiết kiệm năng lượng.

Tuy nhiên, giá thành của khởi động mềm cao hơn đáng kể. Nó thường được sử dụng cho động cơ lớn, yêu cầu khởi động êm ái, hoặc tải có quán tính cao như bơm, quạt lớn, băng tải dài.

Ngoài ra, còn có phương pháp khởi động bằng biến tần (VFD – Variable Frequency Drive). Đây là một giải pháp cao cấp hơn. Biến tần không chỉ khởi động êm mà còn cho phép điều khiển tốc độ linh hoạt và tiết kiệm năng lượng tối đa. Tuy nhiên, chi phí đầu tư ban đầu sẽ cao hơn.

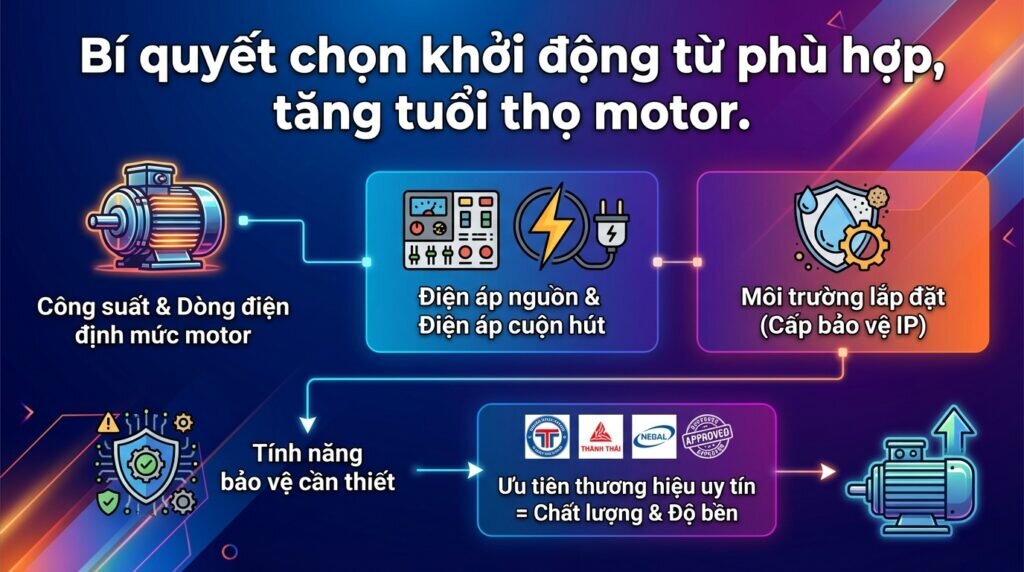

Hướng dẫn lựa chọn khởi động từ phù hợp cho motor điện

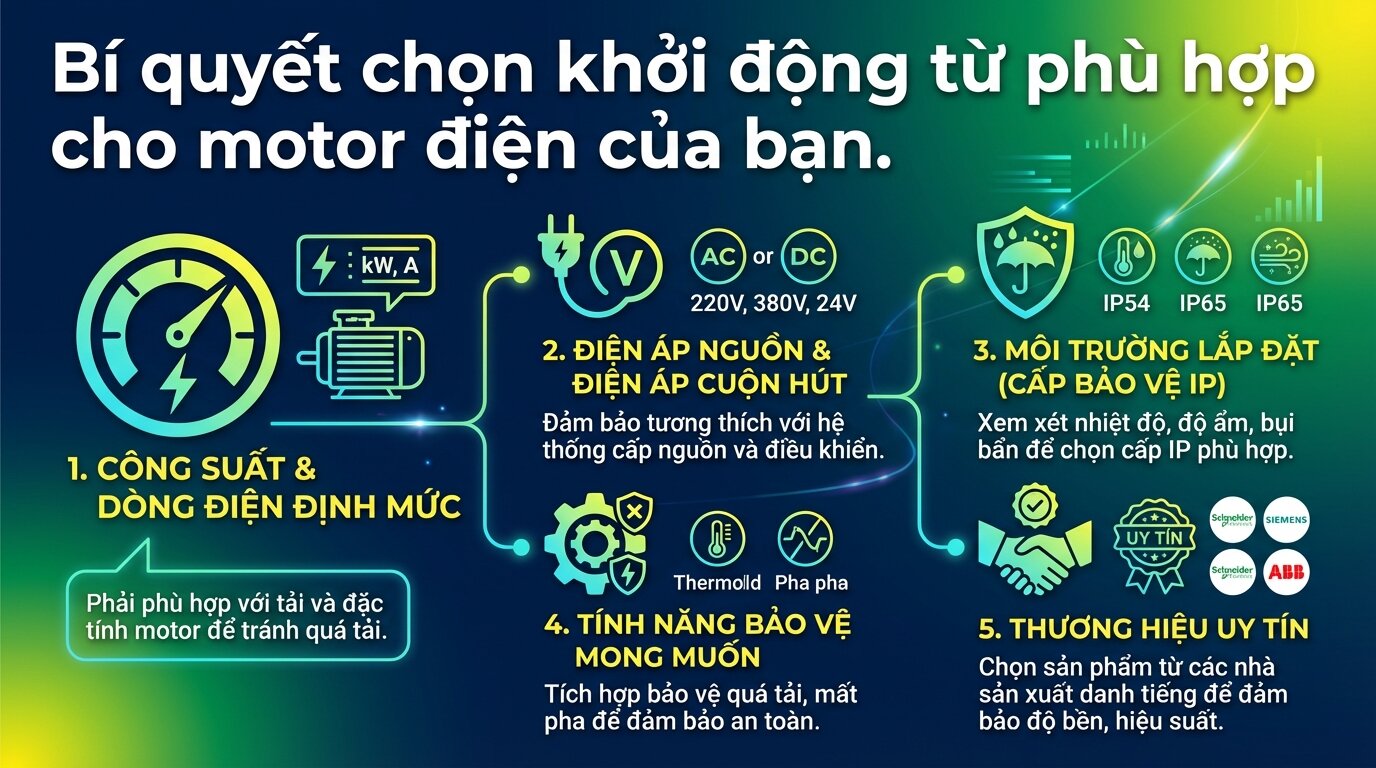

Các tiêu chí quan trọng khi lựa chọn khỏi động từ phù hợp cho motor điện

Công suất và dòng điện định mức của motor

Đây là tiêu chí quan trọng nhất. Bạn cần biết chính xác công suất định mức (P) và dòng điện định mức (I) của motor điện.

Contactor phải có dòng định mức lớn hơn hoặc bằng dòng làm việc thực tế của motor. Đối với rơ le nhiệt, dải cài đặt dòng phải phù hợp với dòng định mức của động cơ.

Cách tính toán dòng điện (I) cho động cơ 3 pha:

P = √3 * U * I * cosφ

• P: Công suất động cơ (W)
• U: Điện áp dây (V)
• I: Dòng điện dây (A)
• cosφ: Hệ số công suất

Từ công thức này, bạn có thể dễ dàng tính ra dòng điện I để chọn khởi động từ phù hợp. Thành Thái Motor có thể cung cấp bảng tra cứu công suất/dòng điện tham khảo cho nhiều loại động cơ phổ biến.

Điện áp nguồn và điện áp cuộn hút

Cần đảm bảo khởi động từ tương thích với điện áp của hệ thống của bạn. Điều này bao gồm điện áp mạch động lực (ví dụ: khởi động từ 1 pha 220V hoặc 3 pha 380V) và điện áp cuộn hút.

Điện áp cuộn hút có thể là 220V, 380V AC hoặc 24V, 48V DC. Chọn đúng loại là cực kỳ quan trọng để đảm bảo hoạt động ổn định và an toàn.

Môi trường lắp đặt và cấp bảo vệ (IP)

Môi trường làm việc ảnh hưởng lớn đến tuổi thọ của thiết bị. Nếu lắp đặt trong môi trường nhiều bụi bẩn, ẩm ướt, hóa chất ăn mòn, hoặc nhiệt độ cao, bạn cần chọn khởi động từ có cấp bảo vệ IP phù hợp.

Ví dụ, IP54 trở lên cho môi trường bụi và ẩm. Điều này giúp bảo vệ các linh kiện bên trong khỏi tác động từ bên ngoài.

Các tính năng bảo vệ kèm theo

Hãy xem xét các tính năng bảo vệ mà bạn cần. Rơ le nhiệt là tính năng bảo vệ quá tải cơ bản và cần thiết. Ngoài ra, bạn có thể cần thêm các tính năng như bảo vệ mất pha, bảo vệ quá áp, thấp áp hoặc bảo vệ chạm đất tùy theo yêu cầu của hệ thống.

Các loại bộ khởi động từ hiện đại thường tích hợp nhiều tính năng này.

Thương hiệu và chất lượng sản phẩm

Lựa chọn khởi động từ từ các thương hiệu uy tín là yếu tố then chốt để đảm bảo chất lượng và độ bền. Các hãng như Schneider, LS, Mitsubishi, Siemens… được đánh giá cao về hiệu suất và độ tin cậy.

Sản phẩm từ các thương hiệu này thường có tuổi thọ cao và hoạt động ổn định trong nhiều điều kiện khắc nghiệt.

Bảng so sánh các loại khởi động từ chính

Bạn đang tìm mua motor điện phù hợp? Việc chọn đúng khởi động từ sẽ quyết định hiệu quả và tuổi thọ của motor điện bạn sắp mua. Hãy tìm hiểu kỹ hoặc liên hệ Thành Thái Motor để được tư vấn chuyên sâu về các loại motor điện tốt nhất, từ motor điện 220V đến động cơ điện công nghiệp và cách kết nối chúng với khởi động từ tối ưu nhất.

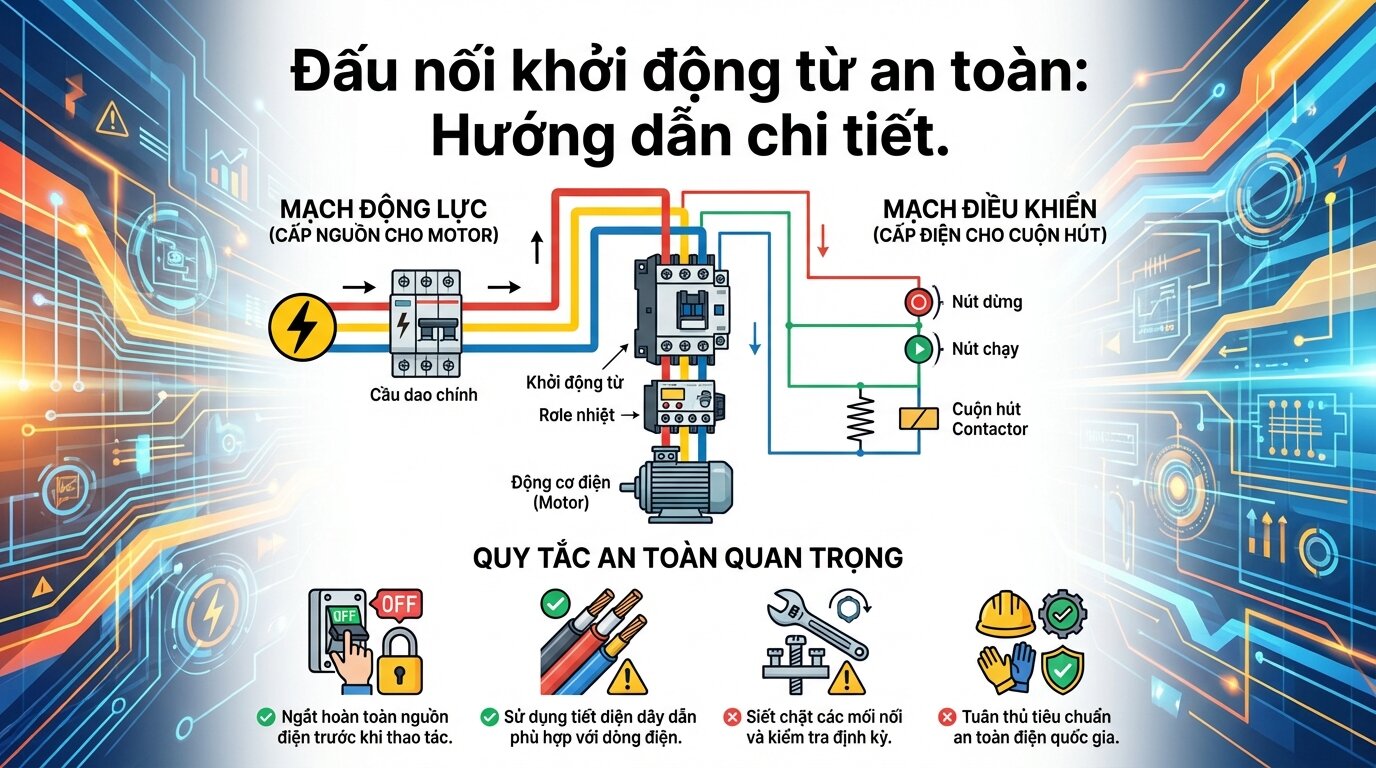

Sơ đồ đấu nối khởi động từ và lưu ý quan trọng

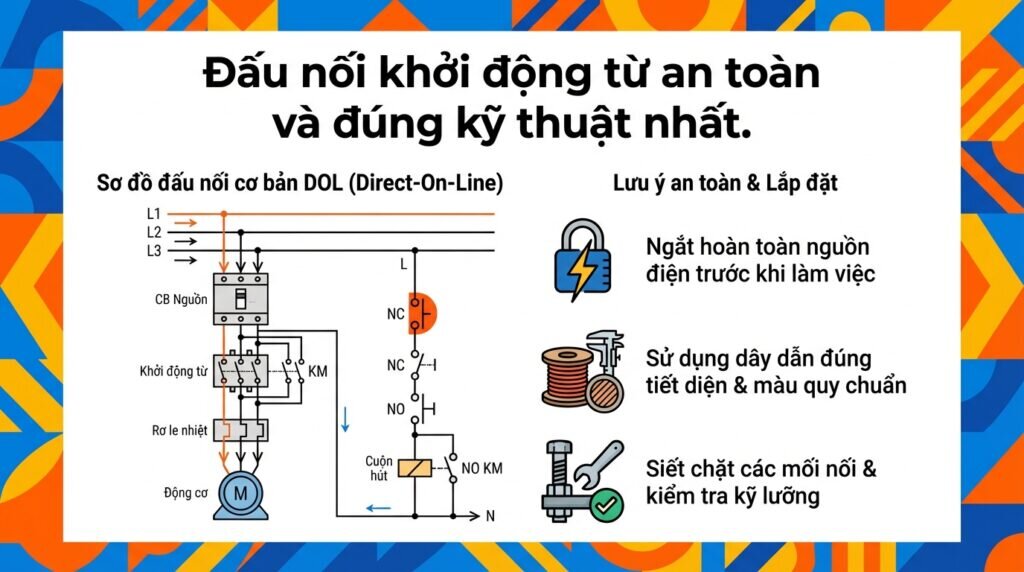

Sơ đồ đấu nối khởi động từ trực tiếp (DOL Starter)

Sơ đồ đấu nối của khởi động từ trực tiếp bao gồm hai phần chính: mạch động lực và mạch điều khiển.

Mạch động lực chịu trách nhiệm cấp nguồn trực tiếp cho motor điện. Dòng điện 3 pha (L1, L2, L3) đi qua cầu dao hoặc CB, sau đó qua các tiếp điểm chính của contactor và rơ le nhiệt, rồi đến động cơ.

Mạch điều khiển có chức năng cấp điện cho cuộn hút của contactor. Mạch này thường bao gồm các nút nhấn (Start/Stop), tiếp điểm phụ của contactor (để duy trì), và tiếp điểm thường đóng của rơ le nhiệt (để ngắt mạch khi quá tải).

Khi nhấn nút Start, cuộn hút được cấp điện, đóng các tiếp điểm chính và khởi động motor. Khi nhấn nút Stop hoặc rơ le nhiệt tác động, nguồn cấp cho cuộn hút bị cắt, motor dừng.

Lưu ý an toàn khi đấu nối

Việc đấu nối thiết bị điện luôn tiềm ẩn rủi ro. Hãy tuân thủ nghiêm ngặt các nguyên tắc an toàn:

• Đảm bảo ngắt nguồn điện hoàn toàn: Luôn ngắt cầu dao tổng hoặc CB trước khi tiến hành bất kỳ thao tác đấu nối nào. Hãy kiểm tra bằng bút thử điện.
• Sử dụng dây dẫn đúng tiết diện: Chọn dây có tiết diện phù hợp với dòng điện định mức của động cơ. Dây quá nhỏ có thể gây quá nhiệt, chập cháy.
• Kiểm tra chắc chắn các mối nối: Đảm bảo các đầu dây được siết chặt vào terminal, không có hiện tượng lỏng lẻo. Mối nối kém chất lượng là nguyên nhân phổ biến gây ra sự cố.
• Tuân thủ tiêu chuẩn an toàn điện: Nếu không có kinh nghiệm, hãy nhờ đến thợ điện có chuyên môn. An toàn là trên hết.

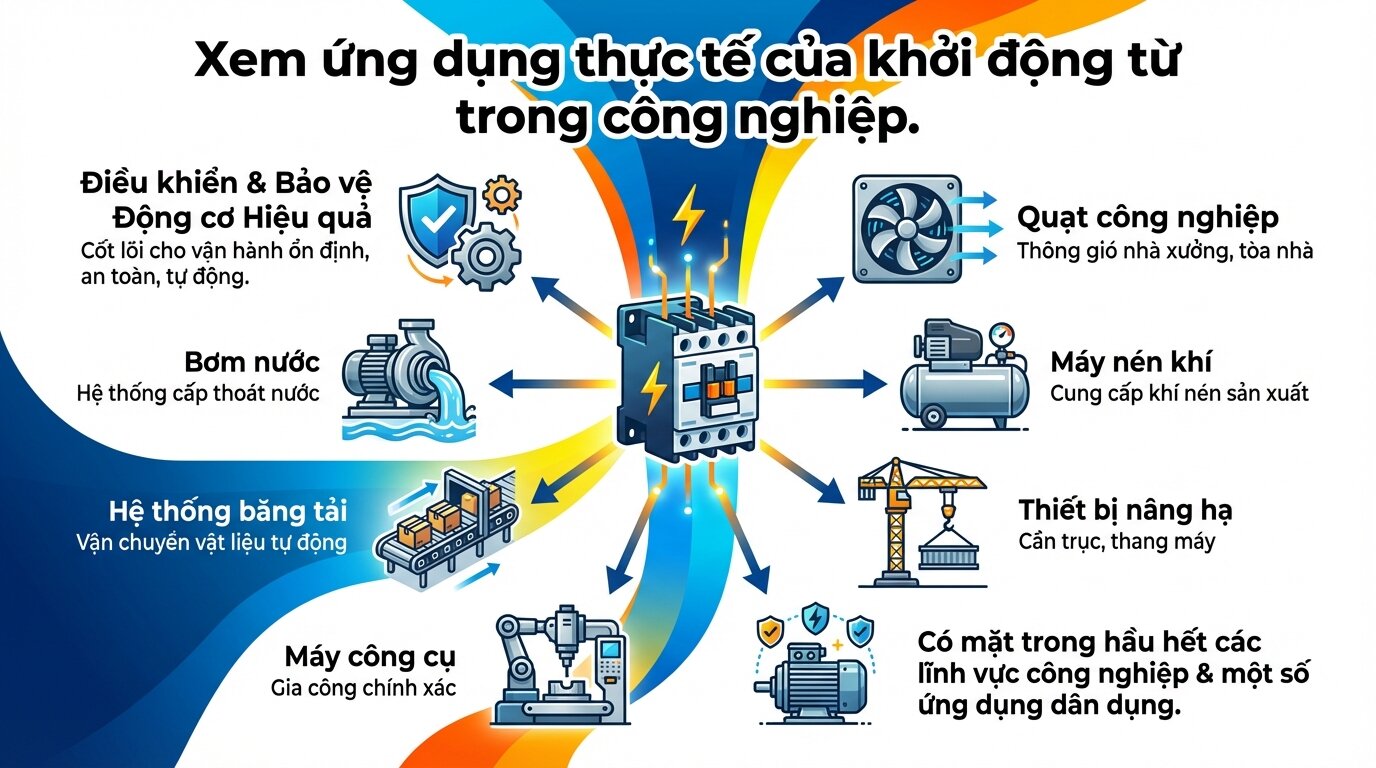

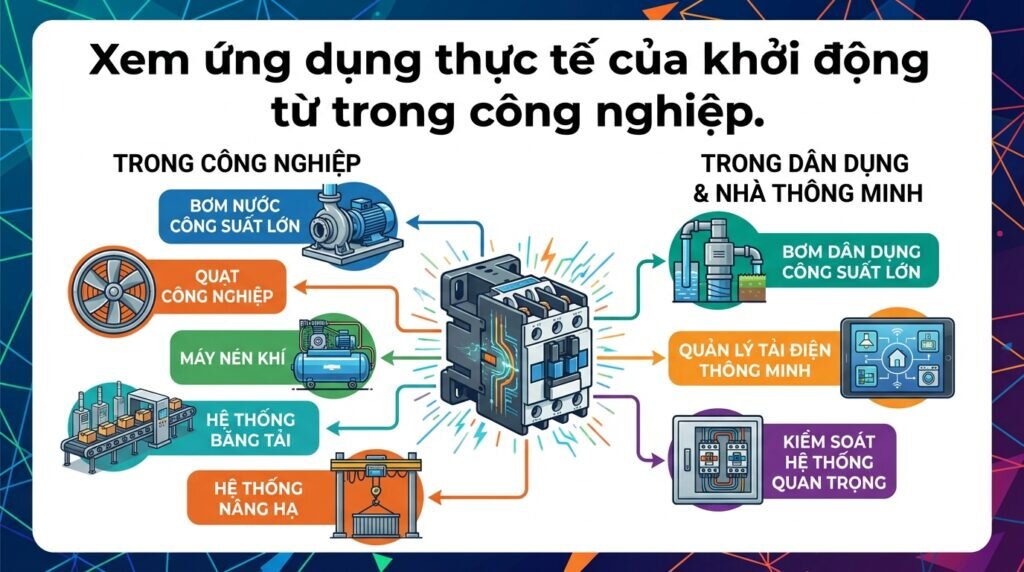

Ứng Dụng Thực Tế Của Khởi Động Từ Trong Công Nghiệp và Đời Sống

Khởi động từ đóng vai trò cực kỳ quan trọng trong nhiều lĩnh vực, từ công nghiệp nặng đến các ứng dụng dân dụng.

• Điều khiển bơm nước, quạt công nghiệp: Trong các nhà máy, hệ thống cấp thoát nước, điều hòa không khí lớn, khởi động từ được dùng để điều khiển các bơm và quạt công suất lớn.
• Hệ thống máy nén khí, băng tải, máy trộn: Đây là những thiết bị thường xuyên đóng ngắt, và khởi động từ đảm bảo hoạt động ổn định và an toàn cho chúng.
• Máy gia công cơ khí, máy công cụ: Từ máy tiện, máy phay đến máy khoan, khởi động từ giúp điều khiển quá trình vận hành của động cơ chính.
• Thiết bị nâng hạ, cần trục: Trong các ứng dụng này, khởi động từ thuận – nghịch là không thể thiếu để điều khiển chiều nâng/hạ.
• Hệ thống điều hòa không khí lớn: Các chiller, AHU công nghiệp sử dụng nhiều motor điện, và khởi động từ là thành phần cốt lõi để điều khiển chúng.
• Một số ứng dụng dân dụng: Dù ít phổ biến hơn, khởi động từ vẫn có mặt trong các hệ thống bơm gia đình công suất lớn hoặc hệ thống nhà thông minh để điều khiển các tải đặc biệt.

Thành Thái Motor: Chuyên gia điện – cơ của bạn. Với nhiều năm kinh nghiệm cung cấp giải pháp cho động cơ điện công nghiệp, chúng tôi hiểu rõ tầm quan trọng của việc lựa chọn khởi động từ chất lượng cao. Dù bạn cần motor điện nhập khẩu hay giải pháp điều khiển cho motor điện pha 220V, đừng ngần ngại gọi Hotline: 0909.539.175 để nhận tư vấn chuyên nghiệp!

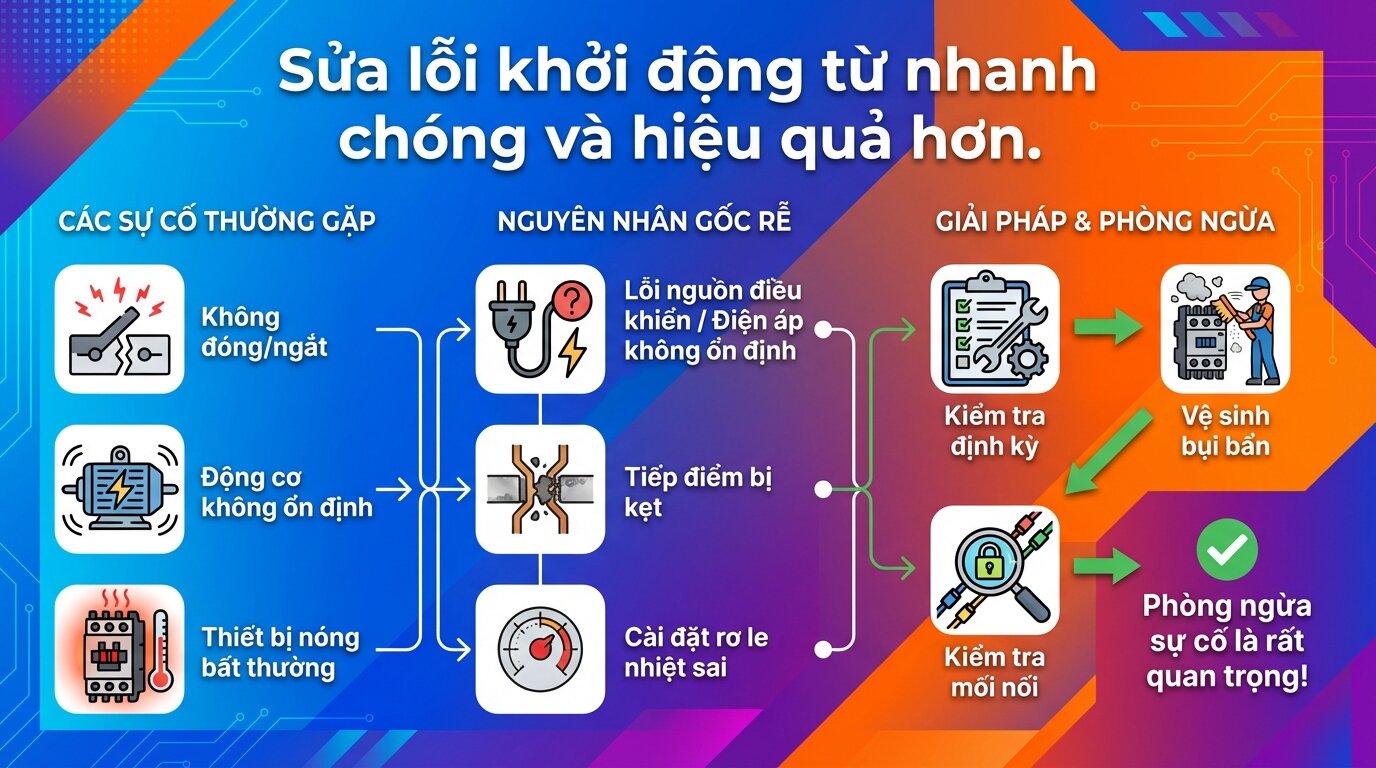

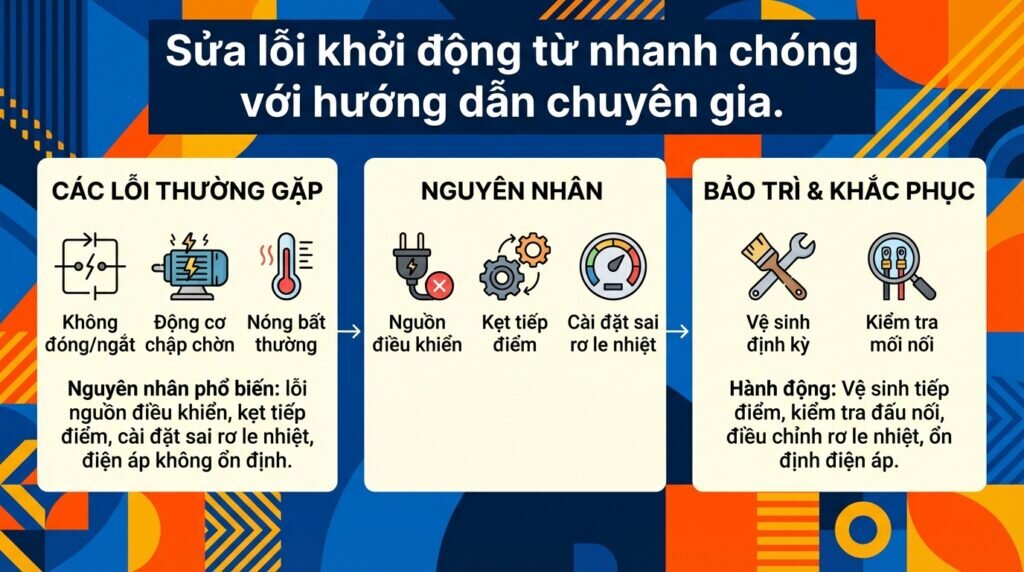

Khắc phục sự cố thường gặp khi vận hành khởi động từ

Khởi động từ không đóng/ngắt được

• Kiểm tra nguồn điện điều khiển, cuộn hút: Đầu tiên, hãy xác định xem cuộn hút có được cấp điện không. Có thể do đứt cầu chì mạch điều khiển, nút nhấn bị hỏng, hoặc dây điện bị đứt.Kiểm tra điện áp tại cuộn hút.
• Kiểm tra tiếp điểm bị kẹt hoặc cháy: Các tiếp điểm chính hoặc phụ có thể bị dính, kẹt do bụi bẩn, mòn hoặc cháy hồ quang. Điều này ngăn cản chúng đóng/ngắt.Vệ sinh hoặc thay thế nếu cần.

Động cơ hoạt động không ổn định hoặc bị ngắt liên tục

• Kiểm tra cài đặt rơ le nhiệt, tải động cơ: Có thể rơ le nhiệt đang bị cài đặt quá nhạy hoặc động cơ đang bị quá tải thực sự. Hãy kiểm tra dòng điện thực tế của động cơ và điều chỉnh cài đặt rơ le nhiệt cho phù hợp.Kiểm tra xem motor có bị kẹt cơ khí không.
• Kiểm tra điện áp nguồn: Điện áp nguồn quá thấp hoặc không ổn định có thể khiến khởi động từ hoạt động chập chờn hoặc motor điện không đạt được công suất yêu cầu. Sử dụng đồng hồ đo để kiểm tra.

Khởi động từ bị nóng bất thường

• Kiểm tra dòng điện tải, cuộn hút: Nếu dòng điện qua các tiếp điểm chính vượt quá khả năng chịu tải của khởi động từ, chúng sẽ nóng lên. Tương tự, nếu cuộn hút bị lỗi hoặc điện áp không đúng, nó cũng có thể bị nóng.Đo dòng điện tải và điện áp cuộn hút.
• Vệ sinh bụi bẩn: Bụi bẩn tích tụ trong khởi động từ có thể cản trở quá trình tản nhiệt và làm tăng nhiệt độ hoạt động. Vệ sinh định kỳ là rất quan trọng.

Hướng dẫn bảo trì khởi động từ định kỳ

• Vệ sinh bụi bẩn, kiểm tra các mối nối: Định kỳ làm sạch bên trong khởi động từ, loại bỏ bụi và các vật thể lạ. Kiểm tra độ chặt của tất cả các mối nối điện.Đảm bảo không có dấu hiệu lỏng léo hoặc oxy hóa.
• Kiểm tra độ mòn của tiếp điểm: Các tiếp điểm có thể bị mòn hoặc rỗ do hồ quang điện. Nếu chúng quá mòn, cần thay thế để đảm bảo độ tiếp xúc tốt và tránh phát sinh nhiệt.
• Đo điện trở cuộn hút: Kiểm tra điện trở của cuộn hút để phát hiện các dấu hiệu ngắn mạch hoặc đứt mạch.

FAQ - Các câu hỏi thường gặp về khởi động từ

Kết luận

Khởi động từ đóng vai trò quan trọng trong việc đảm bảo motor điện vận hành ổn định, an toàn và bền bỉ, từ motor 220V dân dụng đến các hệ thống động cơ công nghiệp. Việc hiểu đúng cấu tạo, nguyên lý hoạt động và lựa chọn khởi động từ phù hợp sẽ giúp tối ưu hiệu suất và hạn chế tối đa sự cố trong quá trình sử dụng.
