Việc phân biệt các loại nhông motor giảm tốc là bước cực kỳ quan trọng đối với các kỹ sư cơ khí và bộ phận thu mua khi thiết kế, lắp đặt hệ thống máy móc. Chọn sai nhông của motor giảm tốc (động cơ giảm tốc) không chỉ làm giảm hiệu suất thiết bị mà còn gây lãng phí chi phí bảo trì, thậm chí làm gián đoạn dây chuyền sản xuất. Trong bài viết này, Thành Thái Motor sẽ giúp bạn phân tích chi tiết cấu tạo, ưu nhược điểm của từng loại bánh răng giảm tốc để đưa ra quyết định lựa chọn tối ưu nhất cho từng ứng dụng cụ thể.
Nhông motor giảm tốc là gì? Vai trò trong hệ thống cơ điện
Nhông motor giảm tốc (hay còn gọi là bánh răng giảm tốc) là các bộ phận cơ khí có răng được gia công chính xác, ăn khớp với nhau để truyền chuyển động quay từ trục mô tơ giảm tốc đến hệ thống máy công tác.

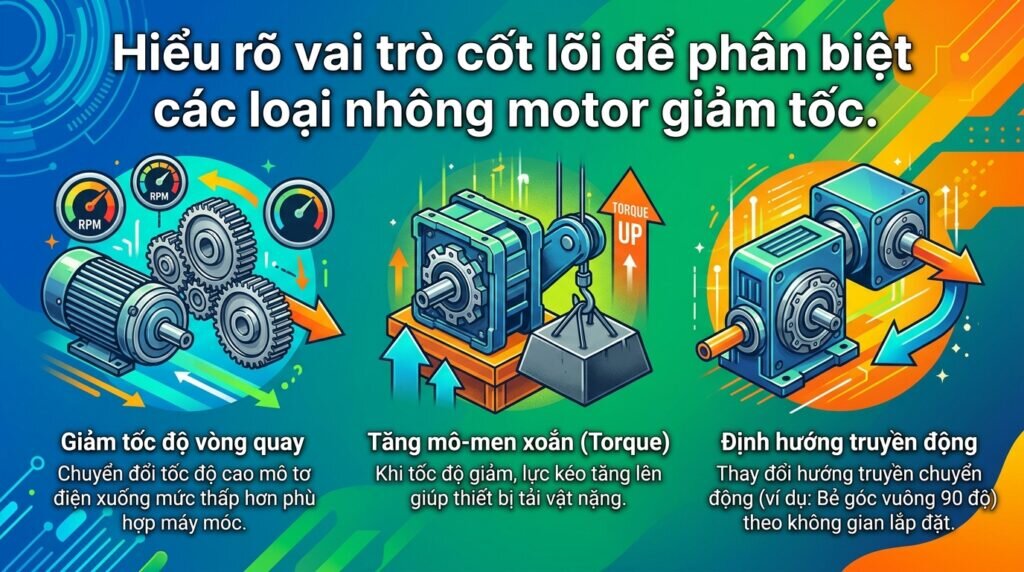

Trong hệ thống công nghiệp, nhông motor giảm tốc đảm nhận 3 vai trò cốt lõi:
Giảm tốc độ vòng quay: Chuyển đổi tốc độ cao từ mô tơ điện (thường ở mức 1450 – 2800 vòng/phút) xuống mức tốc độ thấp hơn để phù hợp với nhịp độ vận hành của máy móc.
Tăng mô-men xoắn (Torque): Theo nguyên lý vật lý, khi tốc độ quay giảm thì lực kéo sẽ tăng lên, giúp thiết bị có đủ sức mạnh để tải các vật nặng.
Định hướng truyền động: Hỗ trợ thay đổi hướng truyền chuyển động (ví dụ: Bẻ góc vuông góc 90 độ) để thích ứng với không gian lắp đặt.

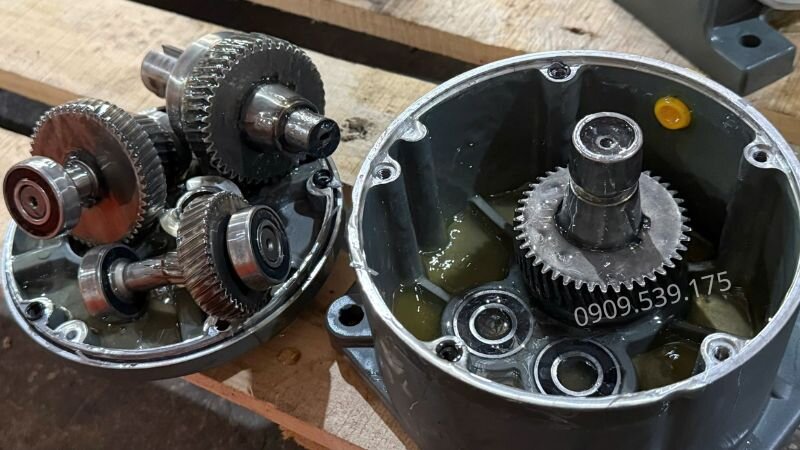

Nhông motor giảm tốc được gia công chuẩn xác để truyền chuyển động quay

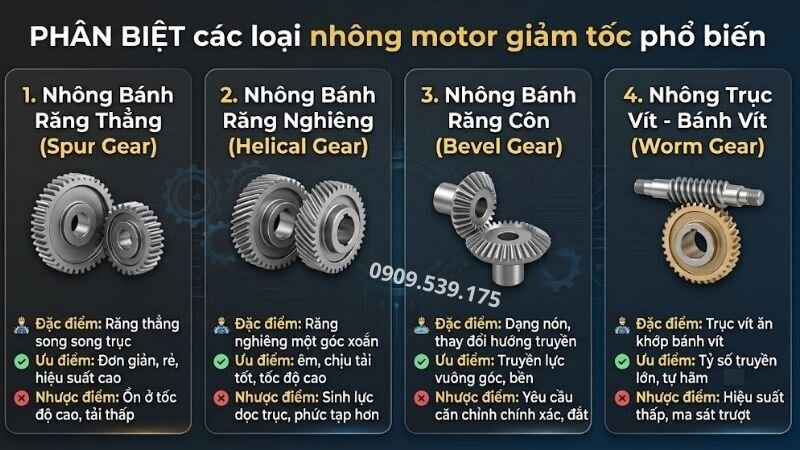

Phân biệt các loại nhông motor giảm tốc phổ biến nhất hiện nay
Để tối ưu hóa hiệu năng vận hành cho từng dạng máy móc đặc thù, các nhà sản xuất đã nghiên cứu và phát triển nhiều kiểu dạng răng hình học khác nhau. Dưới đây là 5 loại nhông giảm tốc phổ biến trên thị trường.
Nhông bánh răng thẳng (Spur Gear)
Nhông bánh răng thẳng là cơ cấu truyền động truyền thống, được ứng dụng rộng rãi nhất trong các thiết kế trục song song.
Cấu tạo: Đây là dạng nhông có kết cấu hình học nguyên bản nhất. Các răng của hệ thống được cắt hoàn toàn song song với đường trục tâm của phôi bánh răng. Các cặp răng ăn khớp với nhau theo đường tiếp xúc thẳng dòng.
Ưu điểm: Do quy trình gia công cơ khí không phức tạp, nhông bánh răng thẳng có giá thành sản xuất rất rẻ và tính phổ biến cao. Đặc biệt, kết cấu răng thẳng hoàn toàn không sinh ra lực dọc trục khi truyền lực, giúp giảm tải trọng cho vòng bi đỡ đỡ trục.
Nhược điểm: Do bề mặt răng tiếp xúc đột ngột trên toàn bộ chiều dài răng khi ăn khớp, loại nhông này tạo ra độ ồn cực lớn và độ rung động mạnh khi vận hành ở dải vận tốc cao. Khả năng chịu tải trọng xung kích của thiết bị ở mức trung bình thấp.
Nhông bánh răng nghiêng (Helical Gear)
Nhông bánh răng nghiêng được thiết kế để khắc phục những điểm yếu về độ ồn và giới hạn chịu tải của bánh răng thẳng.
Cấu tạo: Các răng của nhông không cắt thẳng mà được tạo hình theo một góc nghiêng cố định (thường từ 15 đến 30 độ) quấn quanh trục theo dạng đường xoắn ốc bám dọc lõi phôi.
Ưu điểm: Quá trình ăn khớp diễn ra tịnh tiến từ đầu răng đến cuối răng một cách mượt mà. Nhờ đó, diện tích tiếp xúc giữa các cặp răng tăng lên đáng kể, cho phép hệ thống chịu tải tải trọng siêu nặng và vận hành cực kỳ êm ái, giảm thiểu tối đa tiếng ồn công nghiệp.
Nhược điểm: Hệ quả của góc nghiêng răng là sinh ra một lực đẩy dọc trục rất lớn trong quá trình truyền động. Ràng buộc kỹ thuật này đòi hỏi hộp số phải tích hợp thêm các dòng bi chặn hoặc đũa côn để triệt tiêu lực kéo dọc.

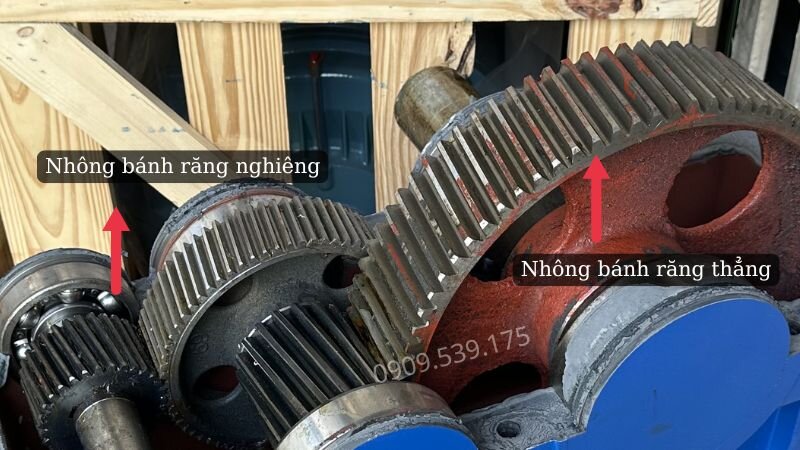

Thiết kế tích hợp nhông bánh răng nghiêng và nhông bánh răng thẳng của bộ truyền động
Nhông bánh răng côn (Bevel Gear)
Nhông bánh răng côn là giải pháp lý tưởng cho các hệ thống máy móc có không gian hẹp hoặc yêu cầu thiết kế đặc thù.
Cấu tạo: Nhông bánh răng côn sở hữu kết cấu hình khối nón cụt đặc trưng. Các răng được cắt trên bề mặt mặt côn nghiêng, có thể ở dạng răng côn thẳng hoặc răng côn xoắn.
Ưu điểm: Thực thể này chuyên dùng để thực hiện nhiệm vụ truyền động giữa hai trục giao nhau (thường định vị ở góc vuông góc 90 độ). Nó cho phép thay đổi phương hướng của dòng mô-men xoắn linh hoạt trong không gian hẹp.
Nhược điểm: Độ chính xác khi lắp ráp yêu cầu sai số cực nhỏ. Nếu căn chỉnh khoảng cách ăn khớp trục côn bị lệch, nhông sẽ bị mài mòn cục bộ rất nhanh và phát sinh nhiệt lượng lớn phá hủy màng dầu bôi trơn.
Nhông trục vít – bánh vít (Worm Gear)
Nhông trục vít – bánh vít thường xuyên xuất hiện trong các ngành công nghiệp nâng hạ, băng tải nhờ đặc tính cơ học độc đáo.
Cấu tạo: Cơ cấu truyền động này bao gồm hai thực thể có hình thái hoàn toàn khác nhau: Một trục vít dạng ren xoắn ốc (giống như một con vít vô tận) ăn khớp trực tiếp với một bánh vít có biên dạng răng lõm vòng cung.
Ưu điểm: Khả năng cung cấp tỷ số truyền vô cùng lớn chỉ trong một cấp giảm tốc đơn lẻ (có thể đạt từ 1:10 đến 1:100). Đặc tính kỹ thuật đắt giá nhất của dòng nhông này là tính tự hãm cơ học cao bánh vít không thể quay ngược lại để dẫn động trục vít.
Nhược điểm: Cơ chế truyền động dựa trên ma sát trượt bề mặt là chủ yếu, khiến cho hiệu suất truyền động cực thấp (chỉ dao động từ 55% đến 85%). Thiết bị tỏa nhiệt năng rất lớn, đòi hỏi chất lượng dầu làm mát chuyên dụng cao cấp.

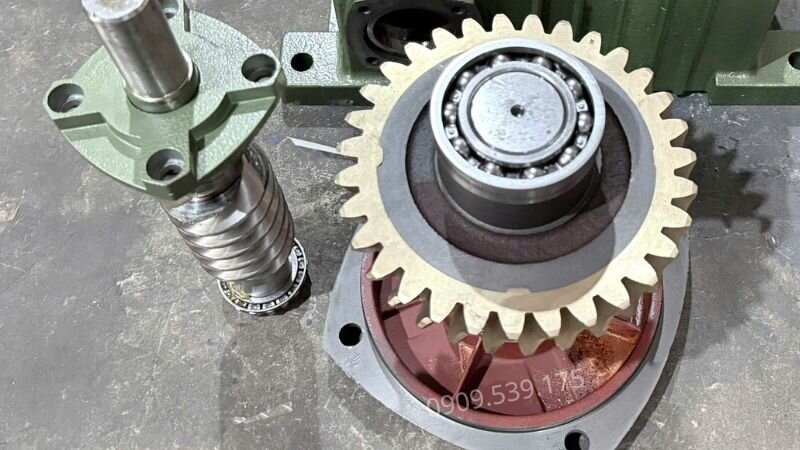

Cấu tạo nhông trục vít bánh vít
Nhông hành tinh (Planetary Gear)
Nhông hành tinh là sự lựa chọn hàng đầu cho các thiết bị công nghiệp nặng yêu cầu độ chính xác và lực kéo khổng lồ.
Cấu tạo: Hệ nhông cơ khí này mô phỏng lại cấu trúc của hệ mặt trời, bao gồm một bánh răng mặt trời đặt tại trung tâm, xung quanh là nhiều bánh răng hành tinh nhỏ quay quanh và được bao bọc bởi một vòng răng trong cố định dạng vành khuyên.
Ưu điểm: Do tải trọng truyền tải được phân bổ đều lên nhiều bánh răng vệ tinh cùng lúc, nhông hành tinh sở hữu mật độ mô-men xoắn lớn nhất trong tất cả các hệ truyền động hiện nay. Thiết bị có thiết kế đồng trục siêu nhỏ gọn nhưng độ bền cơ học cực kỳ vượt trội.
Nhược điểm: Kết cấu cơ khí có cấu tạo phức tạp, đòi hỏi công nghệ chế tạo CNC chính xác cao và số lượng chi tiết nhiều khiến cho giá thành sản phẩm vô cùng đắt đỏ và việc tháo lắp bảo dưỡng rất khó khăn.
Hướng dẫn chọn đúng loại nhông giảm tốc cho máy móc công nghiệp
Để hệ thống truyền động hoạt động ổn định và đạt hiệu suất cao, việc lựa chọn đúng loại nhông giảm tốc là rất quan trọng. Dưới đây là hướng dẫn chọn nhông giảm tốc phù hợp với từng loại máy móc công nghiệp và nhu cầu sử dụng thực tế.
Ứng dụng tải nhẹ và trung bình
Đối với các thiết bị như băng tải PVC nhỏ, máy trộn thực phẩm, máy khuấy hóa chất không yêu cầu lực kéo quá gắt nên ưu tiên nhông bánh răng thẳng hoặc bánh răng nghiêng cỡ nhỏ. Loại nhông này đáp ứng tốt hiệu năng làm việc đồng thời tiết kiệm đáng kể chi phí lắp đặt ban đầu.
Ứng dụng tải nặng, hoạt động liên tục
Tại các trạm trộn bê tông, máy nghiền đá, hoặc gàu tải than hoạt động liên tục 24/7 dưới cường độ va đập lớn, hệ thống màng dầu rất dễ bị phá vỡ. Bạn bắt buộc phải nâng cấp lên nhông bánh răng nghiêng chịu tải nặng (thuộc các dòng hộp số cốt liền K, R, F) hoặc nhông hành tinh để đảm bảo máy móc không bị vỡ bánh răng giữa chừng.
Ứng dụng yêu cầu an toàn, chống trôi
Trong thiết kế thang máy nâng hàng, băng chuyền có độ dốc lớn hoặc hệ thống tời cáp, việc mất điện có thể gây ra tai nạn trôi tải thảm khốc. Nhông trục vít – bánh vít chính là vị cứu tinh nhờ cơ chế tự hãm cơ học, đảm bảo hàng hóa bị khóa chặt tại chỗ ngay khi dừng động cơ.

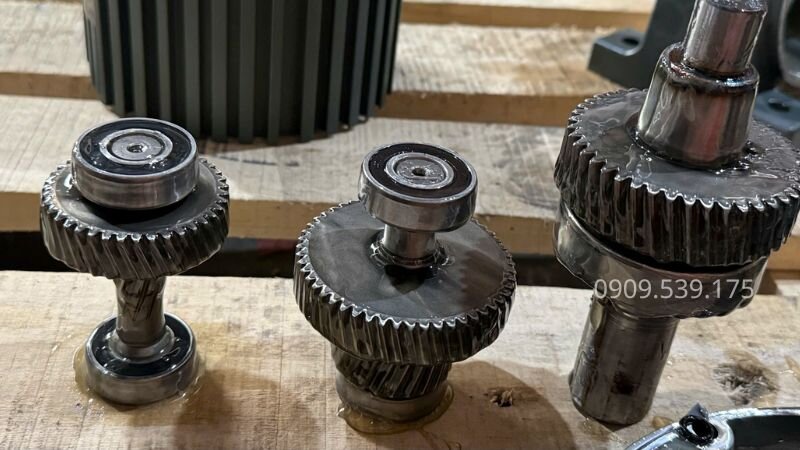

Chọn nhông tải cho máy móc công nghiệp

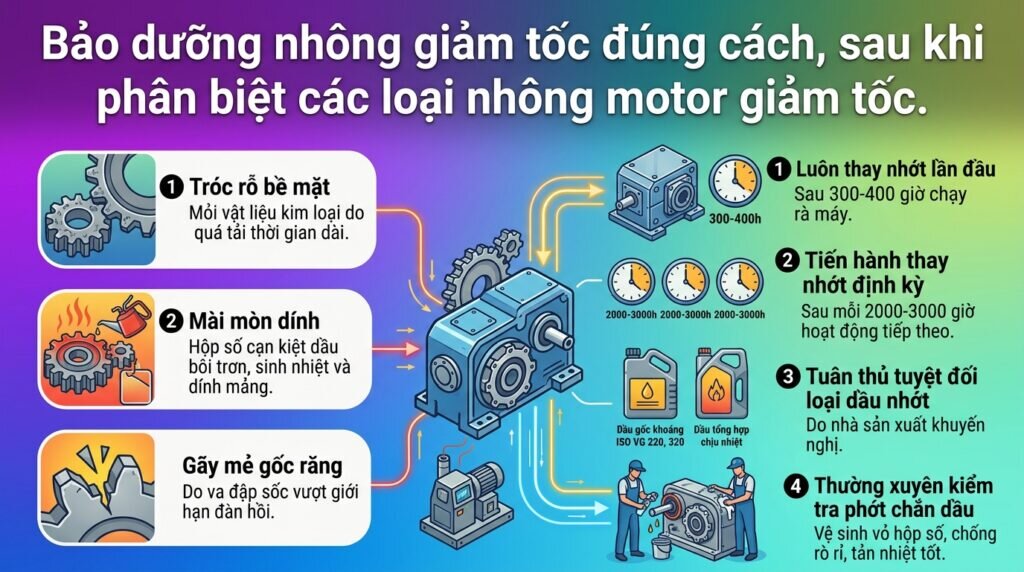

Các lỗi thường gặp ở nhông giảm tốc và quy trình bảo dưỡng cơ bản
Nhông cơ khí chịu đựng áp lực ma sát và nhiệt độ khắc nghiệt trong suốt vòng đời. Các lỗi thường gặp nhất bao gồm:
Tróc rỗ bề mặt: Hiện tượng mỏi vật liệu kim loại do làm việc quá tải trong thời gian dài.
Mài mòn dính: Xảy ra khi hộp số cạn kiệt dầu bôi trơn, khiến hai bề mặt kim loại cọ xát trực tiếp sinh nhiệt và dính mảng.
Gãy mẻ gốc răng: Do va đập sốc vượt giới hạn đàn hồi của thép hợp kim.
Quy trình bảo dưỡng tiêu chuẩn:
Luôn thay nhớt lần đầu sau 300 – 400 giờ chạy rà máy.
Tiến hành thay nhớt định kỳ sau mỗi 2000 – 3000 giờ hoạt động tiếp theo.
Tuân thủ tuyệt đối loại dầu nhớt công nghiệp do nhà sản xuất khuyến nghị (thường dùng dầu gốc khoáng ISO VG 220, 320 cho bánh răng và dầu tổng hợp chịu nhiệt cho trục vít).
Thường xuyên kiểm tra phớt chắn dầu để chống rò rỉ, vệ sinh vỏ hộp số để đảm bảo tản nhiệt tốt.

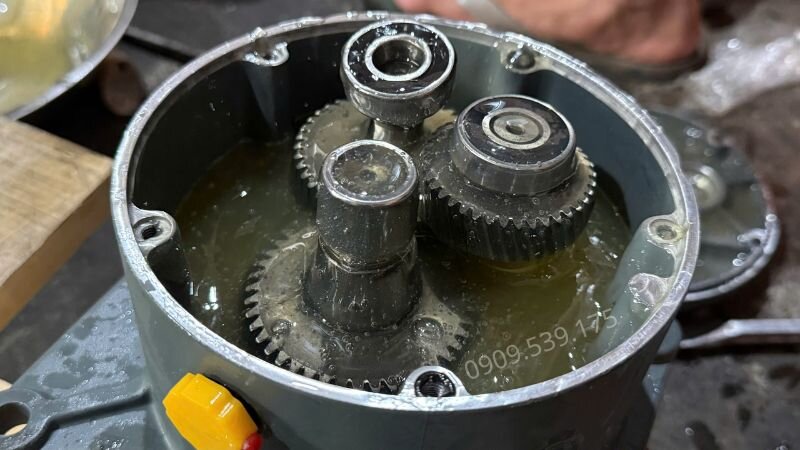

Thay dầu nhớt định kỳ cho motor giảm tốc

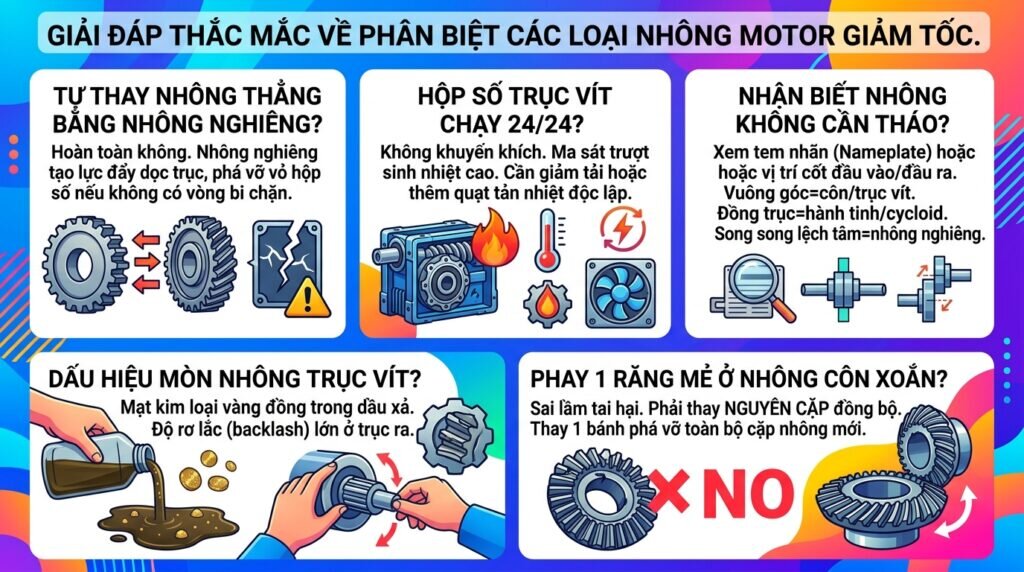

Câu hỏi thường gặp
Có thể tự tháo nhông thẳng ra và thay bằng nhông nghiêng cho êm được không?
Hoàn toàn không thể. Nhông nghiêng sinh ra lực đẩy dọc trục, nếu bạn lắp vào vỏ hộp số thiết kế ban đầu cho nhông thẳng (không có vòng bi chặn lực dọc), toàn bộ lốc máy và trục động cơ sẽ bị phá vỡ ngay lập tức.
Có thể dùng hộp giảm tốc trục vít để chạy liên tục 24/24 được không?
Không khuyến khích. Trục vít - bánh vít sinh nhiệt rất cao do ma sát trượt. Nếu bắt buộc chạy liên tục, bạn cần giảm tải trọng xuống hoặc lắp thêm hệ thống quạt tản nhiệt độc lập.
Làm sao để biết nhông trong hộp số là loại nào mà không cần tháo ra?
Bạn có thể xem trên tem nhãn (Nameplate) của hộp số hoặc quan sát vị trí cốt đầu vào và đầu ra. Nếu hai cốt vuông góc nhau, đó là bánh răng côn hoặc trục vít. Nếu đồng trục, đó là nhông hành tinh hoặc cycloid. Nếu cốt song song lệch tâm, đó thường là bánh răng nghiêng.
Làm sao để nhận biết hộp số trục vít đang bị mòn nhông quá mức?
Dấu hiệu dễ nhận thấy nhất là khi bạn xả dầu bôi trơn cũ ra, bên trong dầu xuất hiện rất nhiều mạt kim loại màu vàng đồng. Trục vít bằng thép rất cứng sẽ cày xước bánh vít bằng hợp kim đồng nếu máy làm việc quá tải. Ngoài ra, trục ra của hộp số sẽ xuất hiện độ rơ lắc (backlash) rất lớn khi bạn dùng tay xoay thử.
Nếu nhông côn xoắn trong hộp số chuyển hướng góc vuông bị mẻ 1 răng, tôi có thể đi phay CNC lại đúng 1 bánh đó không?
Đây là một sai lầm phổ biến. Nhông côn xoắn luôn được chế tạo và rà ráp ăn khớp theo một cặp nguyên bản từ nhà máy. Nếu bạn chỉ thay mới hoặc phay lại một bánh, biên dạng hình học và vết tiếp xúc sẽ không trùng khớp 100% với bánh cũ còn lại. Hệ quả là điểm tập trung ứng suất sẽ phá vỡ cặp nhông mới chỉ trong vài ngày. Bạn bắt buộc phải thay thế đồng bộ cả bộ cặp nhông.
Kết luận
Hiểu và phân biệt các loại nhông motor giảm tốc là yếu tố chính đảm bảo máy móc hoạt động đúng công suất và kéo dài tuổi thọ thiết bị. Tùy thuộc vào yêu cầu về tải trọng, không gian lắp đặt và mức độ an toàn, bạn có thể linh hoạt chọn bánh răng thẳng, nghiêng, bánh răng côn, trục vít hay hệ thống hành tinh.
