Trong các ngành công nghiệp nặng như khai thác khoáng sản, sản xuất xi măng hay luyện kim, hệ thống truyền động luôn phải đối mặt với áp lực vận hành khổng lồ. Một lựa chọn sai lầm có thể dẫn đến gãy vỡ hộp số và đình trệ toàn bộ dây chuyền sản xuất. Để đảm bảo độ bền bỉ, câu hỏi được đặt ra là: Motor giảm tốc tải nặng có bánh răng gì bên trong để có thể sinh ra lực kéo mạnh mẽ đến vậy?
Bài viết này từ Thành Thái Motor sẽ phân tích cấu tạo chi tiết và giới thiệu TOP 3 loại bánh răng tốt nhất dành riêng cho các cỗ máy tải nặng.

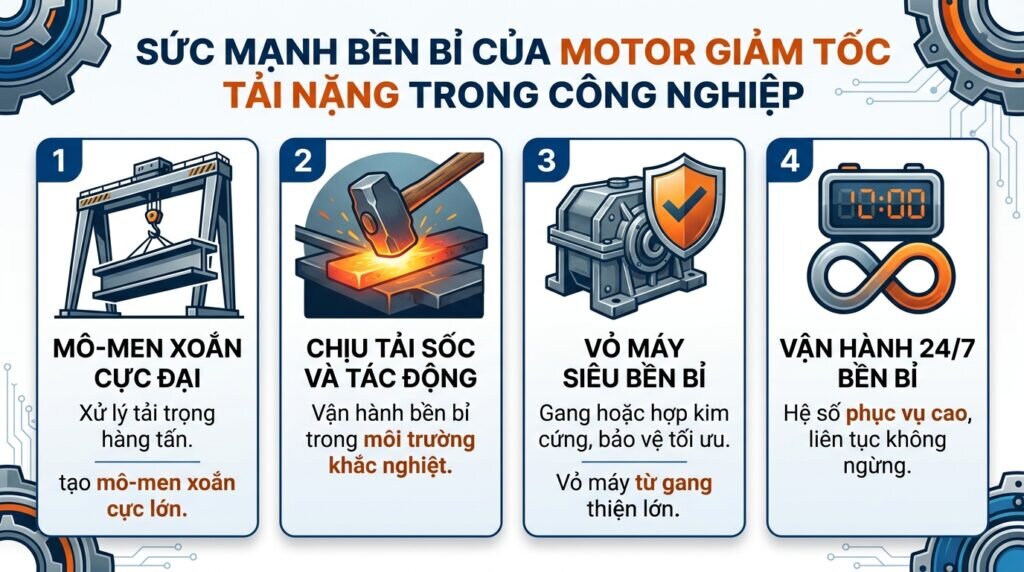

Đặc điểm các dòng motor giảm tốc tải nặng
Trước khi đi sâu vào cấu tạo bên trong của motor giảm tốc (động cơ giảm tốc), chúng ta cần hiểu rõ bản chất của thiết bị này. Motor giảm tốc tải nặng là một hệ thống cơ điện hoàn chỉnh, được tạo thành từ động cơ điện công suất lớn kết hợp với hộp giảm tốc (hộp số giảm tốc). Sự kết hợp này giúp giảm tốc độ quay của động cơ, đồng thời tăng mô men xoắn đầu ra, đáp ứng tốt yêu cầu vận hành của các hệ thống tải nặng. Nhờ đó, motor giảm tốc tải nặng sở hữu nhiều đặc điểm nổi bật sau đây:
Mô-men xoắn cực lớn: Được thiết kế để tạo ra lực xoắn xoay khổng lồ, giúp khởi động và duy trì hoạt động của các cỗ máy nặng hàng tấn.
Chịu được tải sốc và cường độ cao: Các môi trường như khai thác mỏ, luyện kim thường xuất hiện các lực tác động đột ngột (tải sốc). Hộp số tải nặng phải có khả năng hấp thụ và chịu đựng các lực này mà không bị vỡ nứt.
Vỏ máy chắc chắn: Thường được đúc từ gang nguyên khối siêu cứng hoặc hợp kim thép để bảo vệ toàn bộ cụm bánh răng bên trong khỏi các va đập cơ học từ bên ngoài.
Hệ số phục vụ cao: Motor tải nặng có thể hoạt động liên tục 24/7 trong điều kiện vô cùng khắc nghiệt (nhiệt độ cao, nhiều bụi bẩn) mà ít bị hao mòn hay giảm hiệu suất.

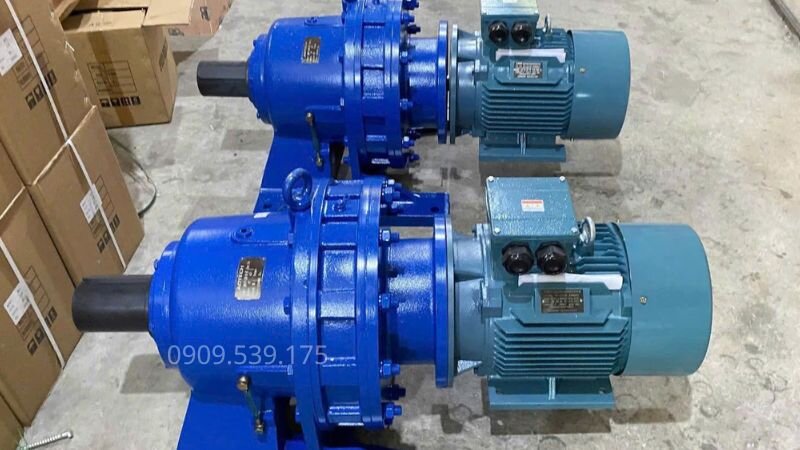

Đặc điểm của dòng motor giảm tốc tải nặng

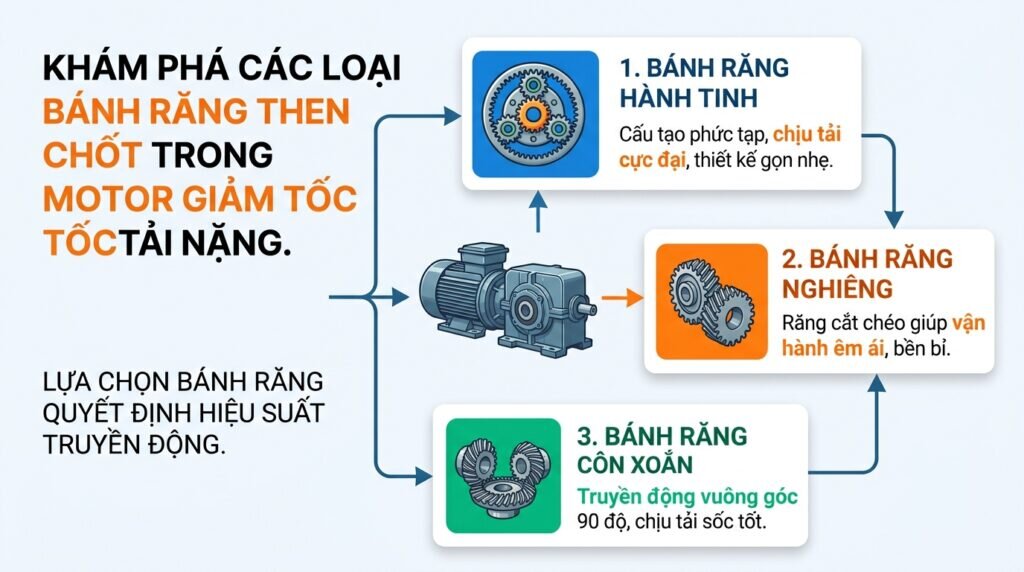

Motor giảm tốc tải nặng có bánh răng gì?
Để trả lời câu hỏi “Motor giảm tốc tải nặng có bánh răng gì?”, trước hết cần hiểu rằng không phải tất cả motor giảm tốc đều dùng chung một loại bánh răng. Tùy theo tải trọng, tốc độ và yêu cầu truyền động, nhà sản xuất sẽ lựa chọn hoặc kết hợp các loại bánh răng khác nhau nhằm tối ưu khả năng chịu tải, hiệu suất và độ bền. Dưới đây là ba loại bánh răng phổ biến nhất được sử dụng trong motor giảm tốc tải nặng.
Bánh răng hành tinh (Planetary Gears)
Bánh răng hành tinh là thành phần không thể thiếu của những hệ thống truyền động khắc nghiệt nhất. Cấu trúc của chúng mô phỏng theo hệ mặt trời.
Cấu tạo và nguyên lý hoạt động: Hệ thống bao gồm một bánh răng mặt trời (Sun gear) nằm ở trung tâm, bao quanh là các bánh răng hành tinh (Planet gears) được giữ bởi một cần dẫn (Carrier), và ngoài cùng là một vành răng trong cố định (Ring gear). Khi động cơ quay bánh răng mặt trời, lực truyền động sẽ được phân bổ đều cho các bánh răng hành tinh quay xung quanh nó.
Ưu điểm nổi bật:
Khả năng chịu tải cực đại: Nhờ cơ chế chia đều lực lên nhiều điểm ăn khớp cùng lúc, bánh răng hành tinh có thể truyền tải lực mô-men xoắn khổng lồ.
Kích thước nhỏ gọn: Cấu trúc đồng trục giúp hộp số tiết kiệm tối đa không gian lắp đặt so với các loại hộp số tải nặng khác.
Tỷ số truyền lớn: Dễ dàng đạt được tỷ số truyền rất cao chỉ với một vài cấp giảm tốc.
Bánh răng nghiêng (Helical Gears)
Bánh răng nghiêng (hay bánh răng trụ răng nghiêng) là loại bánh răng phổ biến nhất trong các dòng hộp số trục song song công suất lớn.
Cấu tạo và nguyên lý hoạt động: Trái ngược với bánh răng thẳng, các răng của bánh răng nghiêng được cắt theo một góc nghiêng nhất định so với trục quay. Khi hai bánh răng ăn khớp, sự tiếp xúc bắt đầu từ một đầu của răng và lan dần sang đầu kia, tạo ra sự ăn khớp liên tục và từ từ.
Ưu điểm nổi bật:
Vận hành êm ái: Sự ăn khớp từ từ giúp giảm thiểu tiếng ồn và độ rung lắc, ngay cả khi motor vận hành ở tốc độ cao và tải trọng lớn.
Độ bền và hiệu suất cao: Diện tích tiếp xúc giữa các răng lớn hơn bánh răng thẳng, giúp hệ thống chịu tải tốt hơn. Hiệu suất truyền động của bánh răng nghiêng thường đạt mức rất cao.
Tuổi thọ dài: Phù hợp cho các hệ thống yêu cầu hoạt động liên tục 24/7.

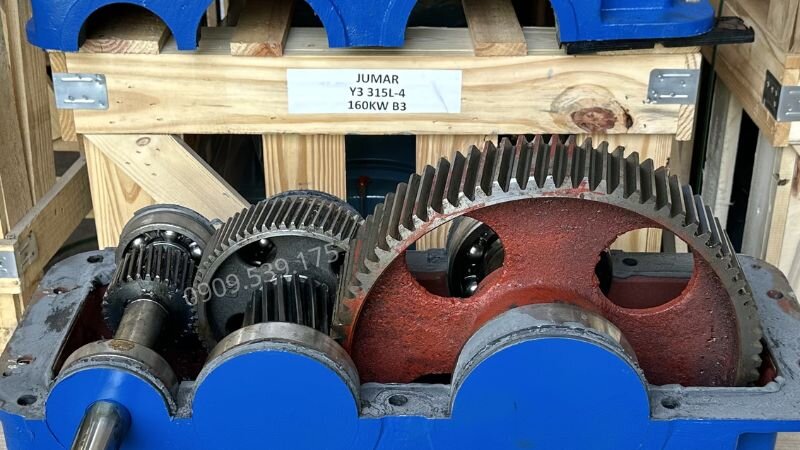

Bánh răng trụ răng nghiêng phù hợp cho hệ thống tải nặng
Bánh răng côn xoắn (Bevel/Helical-Bevel)
Khi hệ thống máy móc yêu cầu không gian lắp đặt hẹp và trục ra phải vuông góc (90 độ) với trục động cơ, sự kết hợp giữa bánh răng côn xoắn và bánh răng nghiêng là giải pháp hoàn hảo.
Cấu tạo và nguyên lý hoạt động: Bánh răng côn xoắn của bộ phận hộp giảm tốc (hộp số giảm tốc) có hình dạng nón cụt với các răng được cắt theo đường cong xoắn ốc. Chúng thường được đặt ở cấp truyền động đầu tiên để chuyển hướng trục quay 90 độ, sau đó kết hợp với các cấp bánh răng nghiêng tiếp theo để gia tăng lực kéo.
Ưu điểm nổi bật:
Truyền động vuông góc hiệu quả: Thay thế hoàn hảo cho hộp giảm tốc trục vít (Worm gear) vốn có hiệu suất thấp và dễ bị mài mòn khi tải nặng.
Chịu tải trọng sốc tốt: Biến dạng răng cong giúp các bánh răng ôm sát vào nhau, tăng diện tích ăn khớp, qua đó chịu được các lực va đập mạnh mà không bị mẻ răng.
Đa dạng hướng lắp ráp: Cung cấp sự linh hoạt tối đa cho kỹ sư khi thiết kế hệ thống truyền động tổng thể.

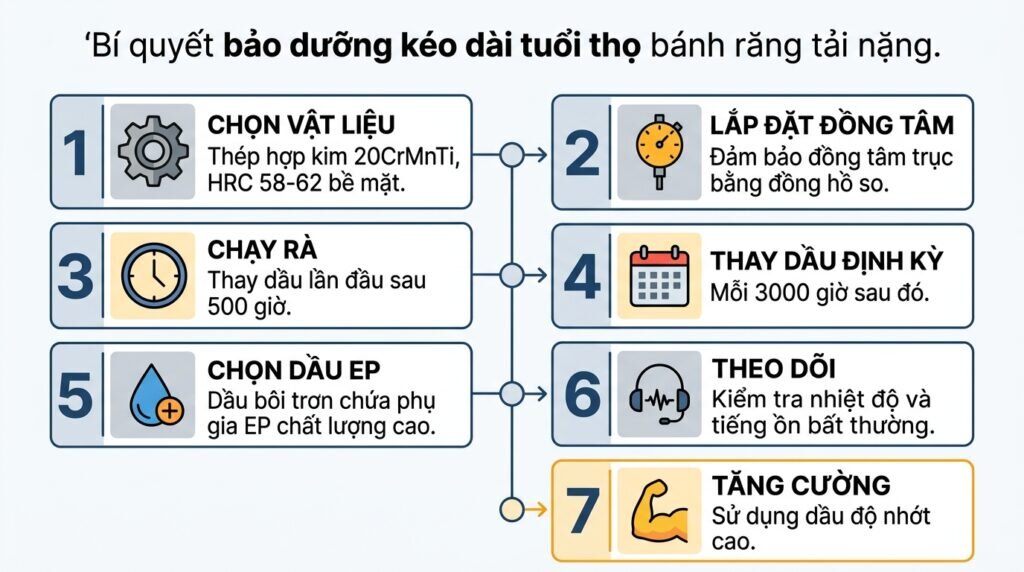

Yếu tố quyết định tuổi thọ bánh răng tải nặng và mẹo bảo dưỡng
Bên cạnh việc nắm rõ motor giảm tốc tải nặng có bánh răng gì, người dùng cần đặc biệt chú trọng đến quá trình vận hành để kéo dài tuổi thọ thiết bị.
Vật liệu chế tạo: Bánh răng tải nặng phải được gia công từ thép hợp kim (như 20CrMnTi), trải qua quá trình nhiệt luyện thấm cacbon bề mặt để đạt độ cứng HRC 58-62, trong khi lõi vẫn giữ được độ dẻo dai.
Chất lượng dầu bôi trơn: Ma sát sinh ra trong quá trình chịu tải là rất lớn. Hãy sử dụng dầu bánh răng công nghiệp chuyên dụng (có phụ gia cực áp EP) và thay dầu định kỳ theo khuyến cáo của nhà sản xuất (thường là sau 500 giờ chạy đầu tiên và mỗi 3000 giờ tiếp theo).
Đồng tâm trục: Lắp đặt không đồng tâm giữa motor và trục máy tải sẽ sinh ra lực dọc trục phá hủy bánh răng. Luôn sử dụng đồng hồ so để cân chỉnh chính xác trước khi đưa vào vận hành.
Mẹo bảo dưỡng từ Thành Thái Motor:
Bôi trơn đúng cách: Luôn sử dụng đúng loại dầu bôi trơn hộp số chuyên dụng có độ nhớt cao dành cho tải nặng. Định kỳ kiểm tra và thay dầu (thường là sau 500 giờ làm việc đầu tiên và mỗi 2000 – 3000 giờ sau đó).
Kiểm tra nhiệt độ và tiếng ồn: Nếu hộp số phát ra tiếng kêu lạ (kêu rít, lộc cộc) hoặc nhiệt độ vỏ máy tăng cao bất thường, cần dừng máy ngay để kiểm tra khe hở bánh răng hoặc vòng bi.

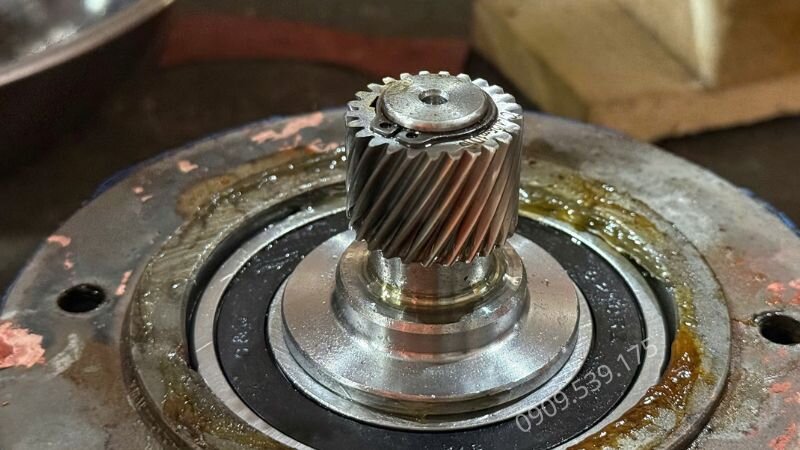

Bôi trơn đúng cách kéo dài tuổi thọ bánh răng hộp số

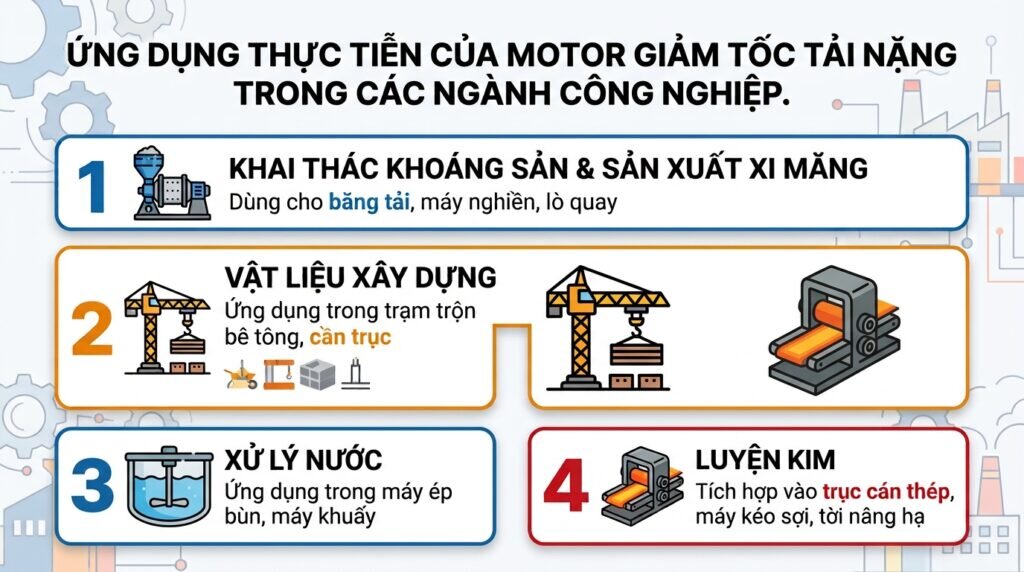

Ứng dụng thực tế của motor giảm tốc tải nặng trong công nghiệp
Nhờ cấu tạo bánh răng siêu bền bỉ, các dòng motor giảm tốc này xuất hiện trong hầu hết các ngành công nghiệp nặng:
Ngành khai thác khoáng sản và xi măng: Truyền động cho các băng tải vận chuyển đất đá siêu dài, máy nghiền đá, máy quay lò xi măng.
Ngành vật liệu xây dựng: Vận hành trạm trộn bê tông, cần trục, máy cán tôn, máy tời kéo vật liệu nặng.
Ngành môi trường và xử lý nước: Dùng trong máy ép bùn, hệ thống khuấy trộn hóa chất với khối lượng lớn.
Công nghiệp luyện kim: Vận hành các trục cán thép, máy kéo sợi cáp, hệ thống tời nâng hạ quặng kim loại.

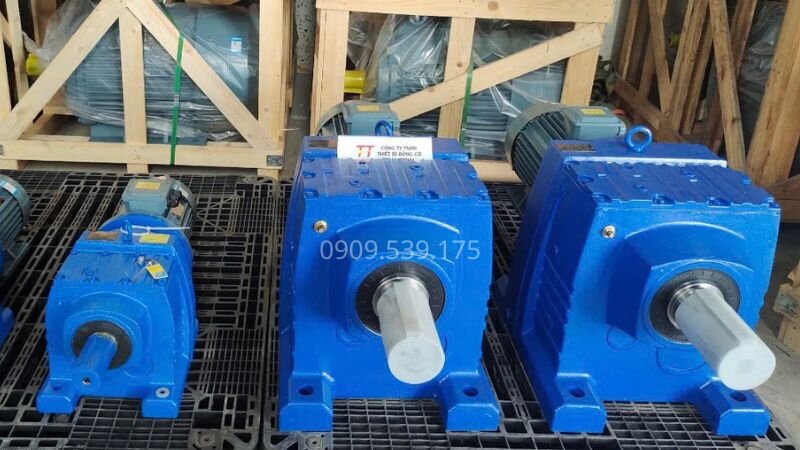

Ứng dụng của motor giảm tốc tải nặng trong công nghiệp

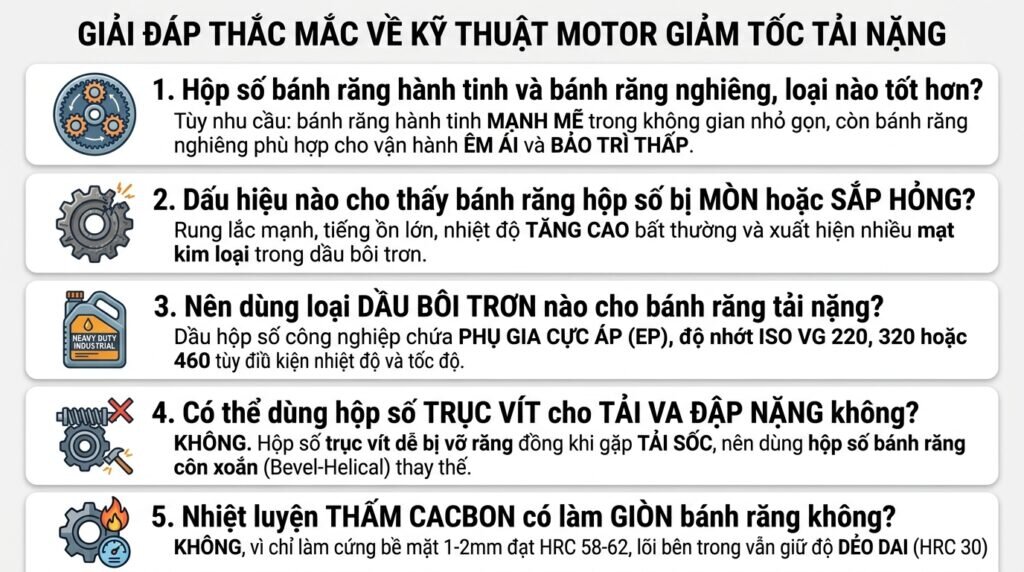

Câu hỏi thường gặp
Hộp số bánh răng hành tinh và bánh răng nghiêng, loại nào tốt hơn?
Không có loại tốt nhất, chỉ có loại phù hợp nhất. Nếu bạn cần mô-men xoắn khổng lồ trong không gian siêu nhỏ gọn, hãy chọn bánh răng hành tinh. Nếu bạn cần vận hành êm ái, liên tục, chi phí bảo trì thấp ở mức tải nặng vừa phải, bánh răng nghiêng là lựa chọn hoàn hảo.
Dấu hiệu nào cho thấy bánh răng hộp số bị mòn hoặc sắp hỏng?
Các dấu hiệu rõ ràng nhất bao gồm: Rung lắc mạnh khi hoạt động, tiếng ồn lớn (tiếng kim loại va chạm), nhiệt độ hộp số tăng cao bất thường và có mạt kim loại xuất hiện nhiều trong dầu nhớt bôi trơn.
Nên dùng loại dầu bôi trơn nào cho bánh răng tải nặng?
Bắt buộc phải sử dụng dầu hộp số công nghiệp có chứa phụ gia cực áp, với cấp độ nhớt thường là ISO VG 220, 320 hoặc 460 tùy thuộc vào nhiệt độ và tốc độ vòng quay thực tế.
Có thể dùng hộp số trục vít cho tải va đập nặng không?
Tuyệt đối không. Bánh răng đồng của hộp số trục vít chịu ma sát trượt rất lớn. Khi gặp tải sốc (va đập đột ngột), các răng đồng sẽ bị "cắt" và phá hủy ngay lập tức. Cần thay thế bằng hộp số bánh răng côn xoắn (Bevel-Helical).
Nhiệt luyện thấm Cacbon có làm giòn bánh răng không?
Không, nếu được xử lý đúng kỹ thuật. Công nghệ này chỉ làm cứng bề mặt ngoài (khoảng 1-2mm) đạt HRC 58-62 để chống mòn, trong khi phần lõi bên trong vẫn giữ nguyên độ dẻo dai (khoảng HRC 30) để chịu lực uốn.
Kết luận
Việc hiểu rõ motor giảm tốc tải nặng có bánh răng gì – từ bánh răng hành tinh mạnh mẽ, bánh răng nghiêng êm ái đến bánh răng côn xoắn linh hoạt – là bước quan trọng giúp bạn tối ưu hóa hiệu suất máy móc và giảm thiểu chi phí bảo trì. Mỗi loại bánh răng đều có thế mạnh riêng để giải quyết bài toán truyền động khắc nghiệt nhất trong công nghiệp.
