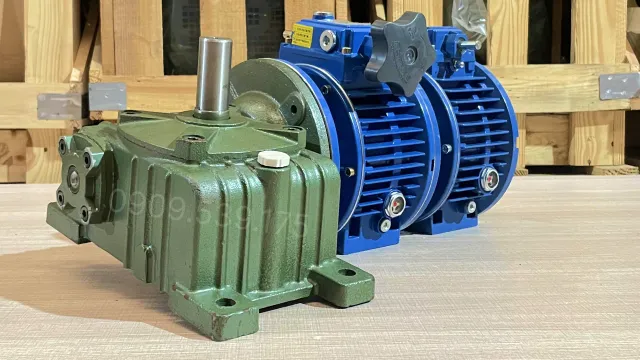

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDO 70)

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDO 70) là dòng hộp giảm tốc (hộp số giảm tốc) được kết hợp bởi điều tốc cơ (UDL) và hộp giảm tốc 2 cấp tạo thành hộp giảm tốc 3 cấp hiệu quả giảm tốc sâu cùng khả năng điều tốc rộng, giúp hệ thống vận hành ổn định ở nhiều chế độ tốc độ khác nhau, ở cấp cuối tạo ra mô-men xoắn mạnh và tốc độ thấp nhưng ổn định, đáp ứng nhu cầu của các thiết bị cần lực kéo lớn trong quá trình hoạt động dài hạn.

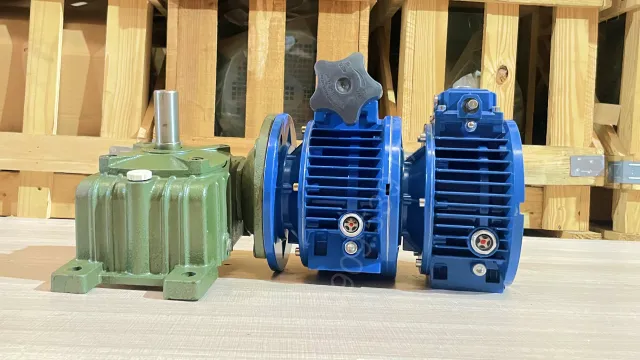

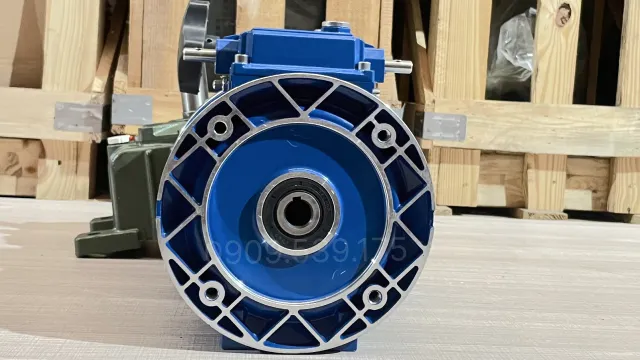

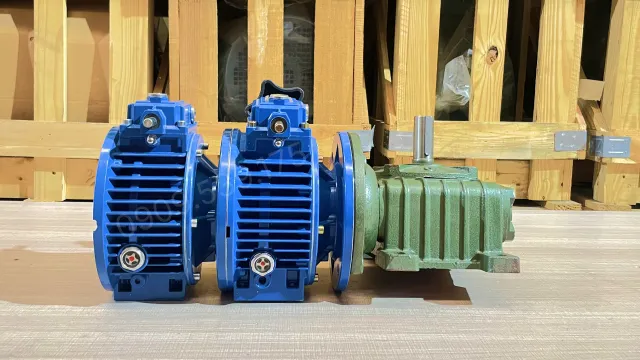

Tổng quan hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDO 70)

Hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDO 70) được chế tạo theo tiêu chuẩn cơ khí công nghiệp, đảm bảo độ bền cao và hoạt động ổn định hai cấp UDL được liên kết trực tiếp, mở rộng phạm vi điều chỉnh tốc độ và tăng độ chính xác trong quá trình vận hành.WPDO 70 được chế tạo từ hợp kim nhôm và gang đúc, đảm bảo độ cứng, tản nhiệt nhanh và khả năng chịu tải tốt. Bề mặt sơn tĩnh điện xanh công nghiệp giúp thiết bị chống gỉ, hạn chế oxy hóa và tăng tuổi thọ khi làm việc trong điều kiện ẩm hoặc nhiều bụi. Thiết kế đồng trục giúp lắp đặt dễ dàng, tương thích nhiều dòng động cơ điện (motor điện). Cấu trúc tối ưu giúp giảm rung, giảm tiếng ồn và tăng độ ổn định cho toàn hệ thống.

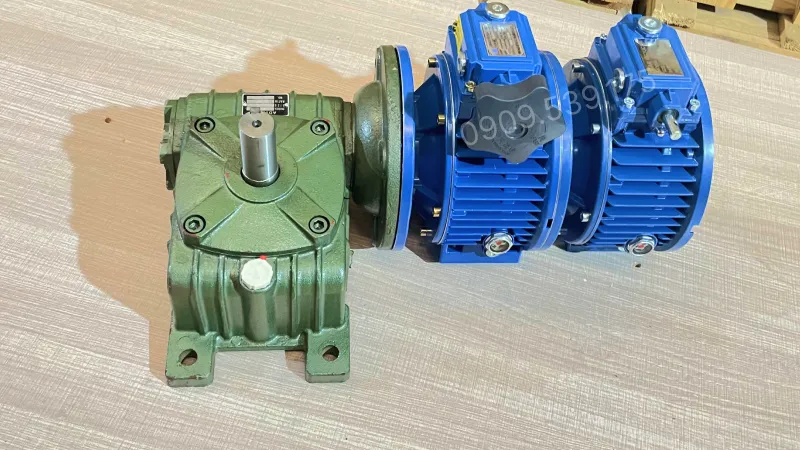

Cấu tạo chi tiết hộp giảm tốc 3 cấp (2 UDL và 1 WPDO)

Hộp giảm tốc 3 cấp (2 UDL 0.37kW và 1 WPDO 70) gồm bộ điều chỉnh tốc độ motor 0.8kW 1Hp kết hợp với hộp giảm tốc 2 cấp UDL 0.8kW – WPDO 70 tạo thành hệ thống truyền động 3 cấp nhỏ gọn và linh hoạt.

Cấu tạo bộ điều tốc cơ:

• Cụm đĩa ma sát – đĩa côn: Thay đổi bán kính làm việc để tạo tốc độ ra vô cấp.
• Trục vào – trục ra: Trục vào nhận lực từ motor, trục ra truyền tốc độ đã được biến đổi.
• Cơ cấu điều chỉnh tốc độ: Núm xoay/ tay chỉnh thay đổi lực ép đĩa chỉnh tốc độ nhanh – chậm.
• Vỏ hộp & ổ bi: Vỏ gang/nhôm bảo vệ cơ cấu; ổ bi và phớt dầu giúp vận hành êm và bền.

Hộp giảm tốc 2 cấp UDL 0.8kW – WPDO 70:

• Cấp 1 – Bộ UDL 0.8kW: Điều chỉnh tốc độ vô cấp bằng cơ cấu ma sát, cho dải tốc độ linh hoạt.

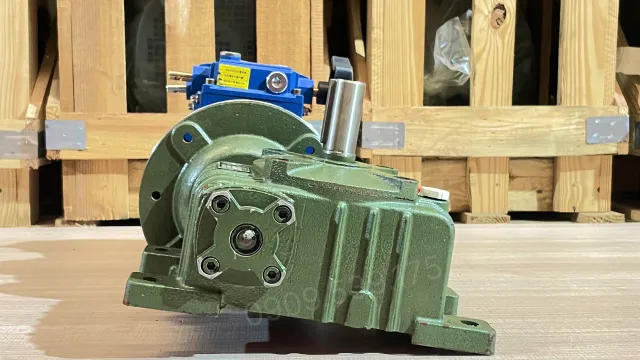

• Cấp 2 – Hộp giảm tốc trục vít WPDO 70 gồm trục vít thép và bánh vít đồng tạo tỉ số truyền lớn, mô-men cao.
• Trục vào – trục ra hộp WPDO: Trục vào nhận tốc độ đã giảm từ UDL; trục ra lớn moment, quay êm.
• Vỏ gang và hệ bôi trơn: Vỏ gang đúc chắc chắn, dầu hộp số bôi trơn giúp giảm ma sát và tăng tuổi thọ.

Thông số kỹ thuật hộp giảm tốc 3 cấp (2 UDL 0.8kW và 1 WPDO 70)

Để hệ thống máy móc vận hành trơn tru và đáp ứng chính xác lực kéo yêu cầu, việc nắm rõ các chỉ số kích thước, tỷ số truyền của thiết bị là vô cùng quan trọng.

Thông số kỹ thuật bộ điều chỉnh tốc độ motor UDL 0.8kW

Đóng vai trò là cơ cấu kiểm soát tốc độ đầu vào của hệ thống, bộ điều tốc cơ UDL 0.8kW sở hữu dải tỷ số truyền linh hoạt và thiết kế mặt bích B5 tiêu chuẩn giúp kết nối đồng trục vững chắc. Dưới đây là các thông số kích thước và quy cách trục chi tiết của thiết bị này:

Thông số kỹ thuật hộp số giảm tốc WPDO 70

Nằm ở cấp truyền động cuối cùng, hộp số trục vít WPDO 70 đảm nhiệm vai trò triệt tiêu tốc độ, gia tăng mô-men xoắn cực đại và chịu tải chính cho toàn bộ dây chuyền hoạt động.

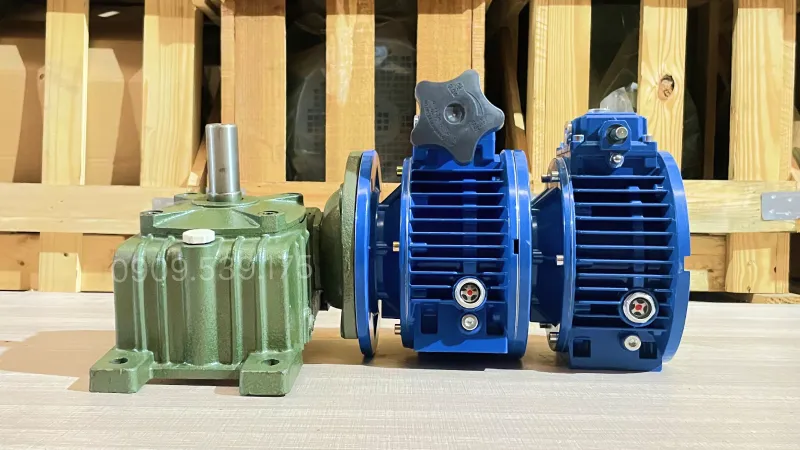

Ứng dụng hộp số 3 cấp (2 UDL 0.8kW và 1 WPDO 70)

Hộp giảm tốc 3 cấp này được kết nối với động cơ điện rõ hơn là động cơ điện 3 pha (motor điện 3 pha) – động cơ điện 3 pha 0.8kW 1Hp có những ứng dụng cho các ngành công nghiệp như:

• Hệ thống băng tải, băng chuyền: dùng để phân loại hàng hóa trong sản xuất
• Hệ thống máy khuấy, máy trộn: Ứng dụng trong máy nghiền công suất nhỏ.
• Hệ thống đóng gói: Ứng dụng máy đóng gói dán nhãn và dây chuyền tự động

Cách lắp hộp giảm tốc WPDO và 2 điều tốc cơ UDL tạo thành hộp giảm tốc 3 cấp

Việc lắp ráp tổ hợp hộp giảm tốc 3 cấp đòi hỏi sự tỉ mỉ để đảm bảo độ đồng tâm (đồng trục) tuyệt đối, giúp hệ thống vận hành êm ái, truyền lực tốt và hạn chế mài mòn.

• Lắp ghép 2 bộ điều tốc cơ UDL với nhau: Đưa trục ra của bộ điều tốc UDL thứ nhất (motor sẽ gắn vào đầu kia của bộ này) cắm trực tiếp vào lỗ trục âm của bộ điều tốc UDL thứ hai.
• Lắp cụm 2 UDL vào hộp số giảm tốc WPDO 70: Sau khi đã kết nối thành công cụm 2 UDL, bạn tiếp tục đưa phần trục ra của bộ UDL thứ hai cắm vào lỗ trục cốt âm của hộp giảm tốc WPDO 70. Căn chỉnh mặt bích của UDL sao cho vừa khít với mặt bích của WPDO 70.

Sự kết hợp giữa hai bộ điều tốc cơ UDL 0.8kW và hộp số trục vít WPDO 70 đã tạo nên giải pháp hộp giảm tốc 3 cấp hoàn hảo cho các nhu cầu sản xuất đòi hỏi mô-men xoắn lớn và khả năng điều chỉnh tốc độ linh hoạt.

Thành Thái Motor luôn mong muốn mang đến cho khách hàng nguồn thông tin đầy đủ và chính xác. Vì vậy, hãy dành thời gian xem video hộp giảm tốc và video tổng hợp để hiểu rõ hơn về các dòng sản phẩm.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Được sản xuất theo công nghệ tiên tiến của Đức, đạt tiêu chuẩn chất lượng Châu Âu.
• Giá cả cạnh tranh, chiết khấu tốt.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
