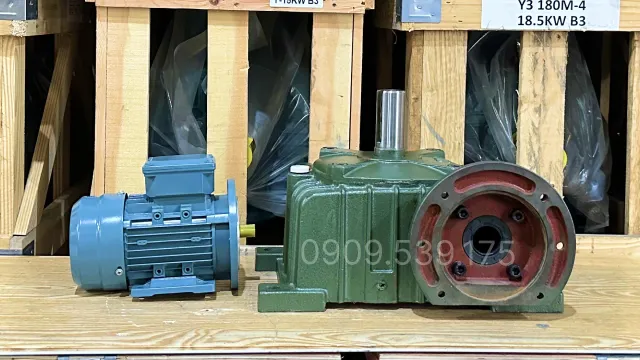

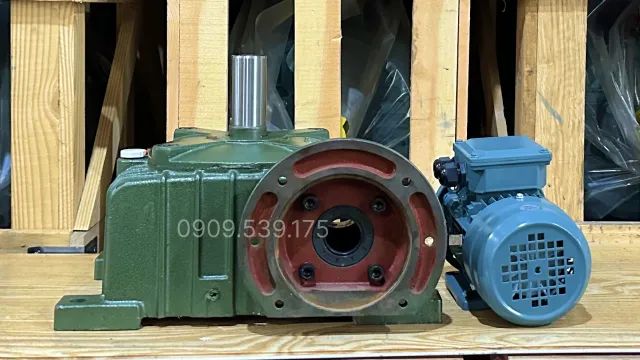

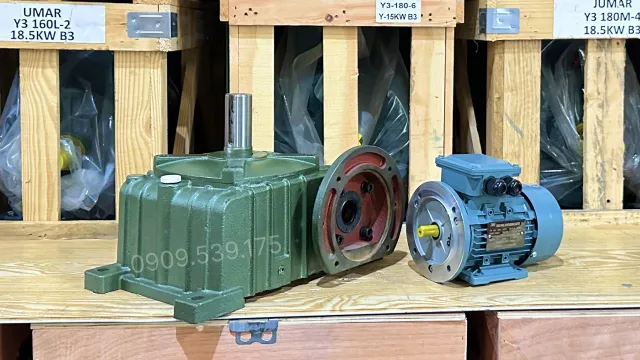

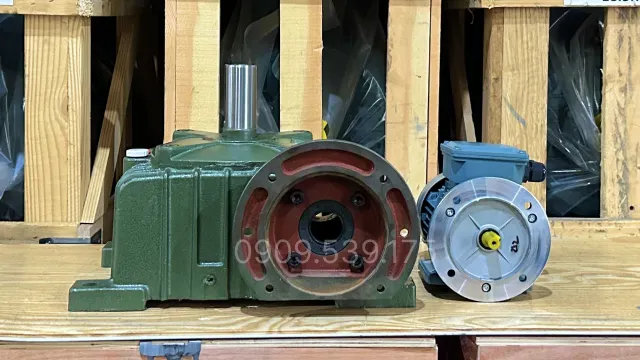

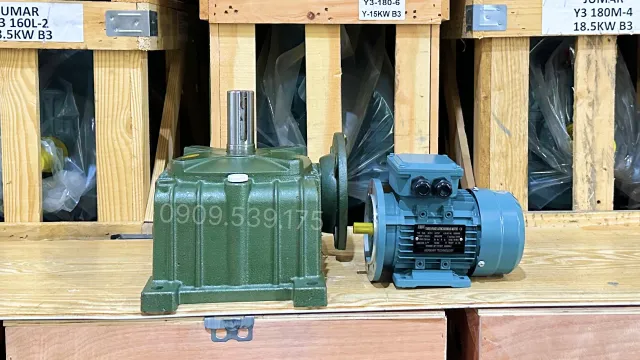

Motor giảm tốc WPDO 100 1.5kW 2Hp

Motor giảm tốc WPDO 100 1.5kW 2Hp là thiết bị thuộc nhóm động cơ giảm tốc (motor giảm tốc), dùng để giảm tốc độ quay và tăng mô-men xoắn đầu ra trong hệ thống truyền động. Cấu tạo gồm động cơ điện (motor điện) kết hợp với hộp giảm tốc (hộp số giảm tốc) trục vít kích thước 100, phù hợp cho môi trường làm việc tải trung bình và nặng.

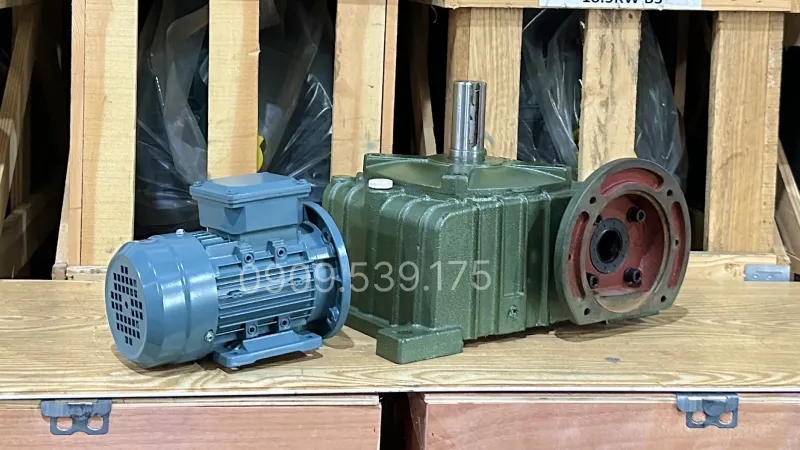

Tổng quan thiết kế motor giảm tốc WPDO 100 1.5kW 2Hp

Thiết bị được lắp ghép từ động cơ điện 3 pha (motor điện 3 pha) công suất 1.5kW với bộ truyền trục vít bánh vít WPDO. Dòng sản phẩm này thường được sử dụng dưới dạng động cơ giảm tốc 3 pha (motor giảm tốc 3 pha) trong hệ thống công nghiệp, ngoài ra vẫn có thể tùy chọn cấu hình động cơ giảm tốc 1 pha (motor giảm tốc 1 pha) khi sử dụng nguồn điện dân dụng.

Phần vỏ được chế tạo từ gang hoặc hợp kim nhôm, đảm bảo độ cứng và khả năng chịu lực. Bề mặt phủ sơn tĩnh điện giúp hạn chế tác động của môi trường như bụi và độ ẩm.

Cấu tạo chi thiết motor giảm tốc WPDO 100 1.5kW 2Hp

Phần này trình bày các bộ phận chính cấu thành nên thiết bị và vai trò của từng chi tiết.

Động cơ điện 3 pha 1.5kW 2Hp:

• Stator: Gồm các lá thép kỹ thuật ghép lại thành lõi từ, bên trong đặt các cuộn dây đồng được sơn cách điện. Khi cấp điện, từ trường quay được sinh ra trong stator sẽ tạo lực tác động làm rotor quay.
• Rotor: Có dạng lồng sóc, được đúc từ nhôm hoặc đồng và gắn chặt trên trục thép. Rotor quay theo từ trường của stator, truyền chuyển động cơ học ra trục để dẫn động hộp giảm tốc.
• Hộp cực điện: Là nơi tập trung các đầu dây nguồn, bố trí cầu đấu và domino để kết nối điện an toàn, đồng thời bảo vệ các mối nối khỏi bụi và độ ẩm.

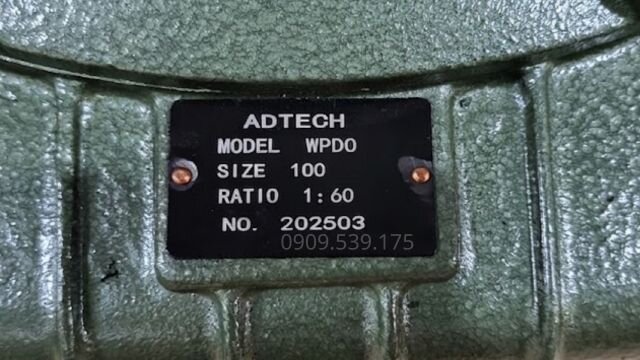

Hộp giảm tốc trục vít WPDO 100:

• Trục vít: Được gia công chính xác từ thép hợp kim, bề mặt ren được xử lý nhiệt để tăng độ cứng và giảm mài mòn trong quá trình ăn khớp với bánh vít. Trục này nhận chuyển động trực tiếp từ motor và truyền vào hệ bánh răng.
• Bánh vít: Là chi tiết ăn khớp với trục vít, thường được đúc từ đồng thau để giảm ma sát và tăng tuổi thọ. Khi trục vít quay, bánh vít sẽ quay theo với tốc độ chậm hơn, tạo ra mô-men lớn hơn.
• Phớt dầu: Được lắp tại vị trí trục vào và trục ra, có nhiệm vụ giữ kín dầu bôi trơn bên trong, đồng thời ngăn bụi bẩn và nước xâm nhập, giúp tăng độ bền cho các chi tiết bên trong.

Thông số kỹ thuật motor giảm tốc WPDO 100 1.5kW 2Hp

Phần này cung cấp các thông số cơ bản phục vụ cho việc lựa chọn và lắp đặt thiết bị.

Thông số kỹ thuật động cơ điện 3 pha 1.5kW 2Hp

Các thông số dưới đây giúp xác định khả năng vận hành của motor.

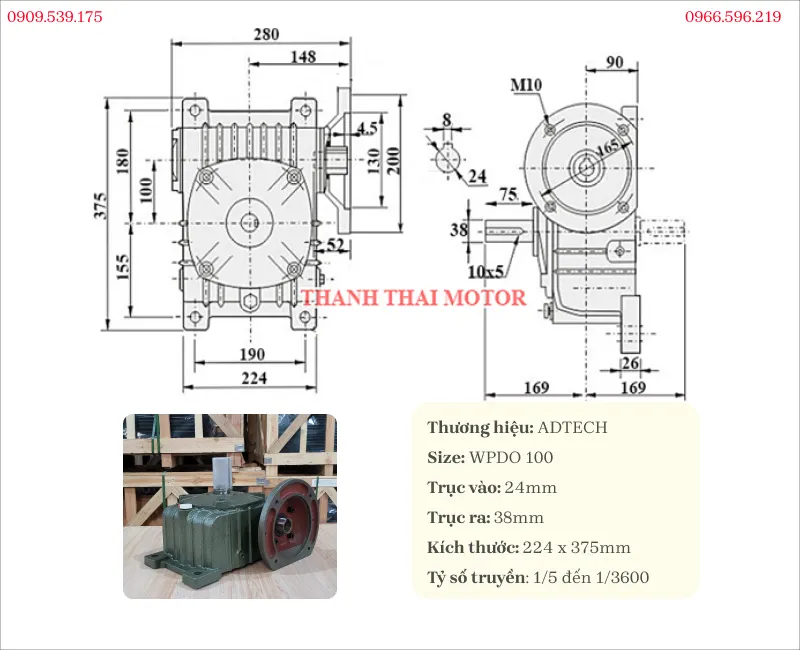

Thông số kxy thuật hộp giảm tốc WPDO 100

Các thông số này liên quan đến khả năng truyền động và tải của hộp số.

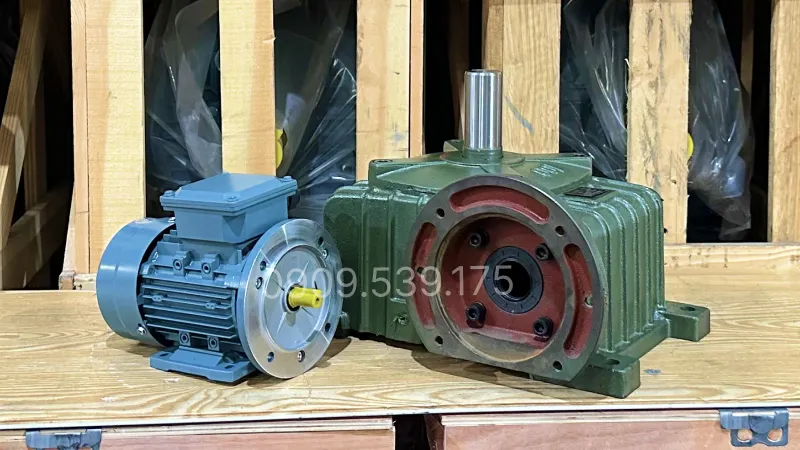

Ứng dụng phổ biến motor giảm tốc WPDO 100 1.5kW 2Hp

Là động cơ giảm tốc từ 1.1kW đến 3.7kW (motor giảm tốc từ 1.1kW đến 3.7kW) được sử dụng phổ biến như sau:

• Băng tải trong ngành thực phẩm và công nghiệp: Dùng để truyền động cho hệ thống vận chuyển sản phẩm liên tục, đảm bảo tốc độ ổn định và đồng đều trên dây chuyền sản xuất.
• Máy ép, máy trộn vật liệu: Cung cấp lực xoắn lớn để phục vụ quá trình ép khuôn hoặc trộn nguyên liệu trong ngành nhựa và vật liệu xây dựng.
• Dây chuyền chế biến nông sản: Ứng dụng trong các máy xay xát, ép viên hoặc trộn thức ăn chăn nuôi, giúp nâng cao năng suất và giảm tải cho người vận hành.
• Thiết bị cơ khí ngành gỗ: Sử dụng trong các máy cắt, máy bào hoặc hệ thống cấp phôi, đảm bảo lực kéo ổn định và vận hành liên tục.

Hướng dẫn lắp hộp giảm tốc trục vít WPDO với động cơ điện 3 pha

Việc lắp đặt đúng cách giữa hộp giảm tốc WPDO và động cơ điện 3 pha giúp hệ thống vận hành ổn định, giảm rung lắc và hạn chế các sự cố trong quá trình sử dụng.

Bước 1: Kiểm tra các chi tiết

Trước khi tiến hành lắp ráp, cần kiểm tra tình trạng của hộp giảm tốc, động cơ, trục truyền, then và bu lông. Đồng thời làm sạch các bề mặt tiếp xúc để tránh ảnh hưởng đến độ chính xác khi lắp đặt.

Bước 2: Xác nhận thông số lắp ghép

Kiểm tra đường kính trục động cơ và kích thước lỗ trục của hộp giảm tốc. Đảm bảo mặt bích, vị trí lắp và các thông số kỹ thuật tương thích với nhau trước khi kết nối.

Bước 3: Thực hiện lắp đặt

Đưa trục động cơ vào đúng vị trí trên hộp giảm tốc. Căn chỉnh then và rãnh then sao cho khớp hoàn toàn, tránh dùng lực mạnh khi các chi tiết chưa ăn khớp. Để dễ dàng theo dõi quy trình thực tế, người dùng có thể tham khảo video động cơ giảm tốc hướng dẫn các bước lắp ráp và căn chỉnh chi tiết.

Bước 4: Cố định và kiểm tra vận hành

Siết chặt các bu lông theo trình tự đối xứng để lực phân bố đều. Sau khi hoàn tất, cho hệ thống chạy không tải trong thời gian ngắn để kiểm tra độ ổn định, tiếng ồn và hiện tượng rung bất thường.

Ngoài hướng dẫn lắp đặt, người dùng nên xem thêm video tổng hợp về vận hành, bảo dưỡng và xử lý các lỗi thường gặp để nâng cao hiệu quả sử dụng hộp giảm tốc trong thực tế.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
