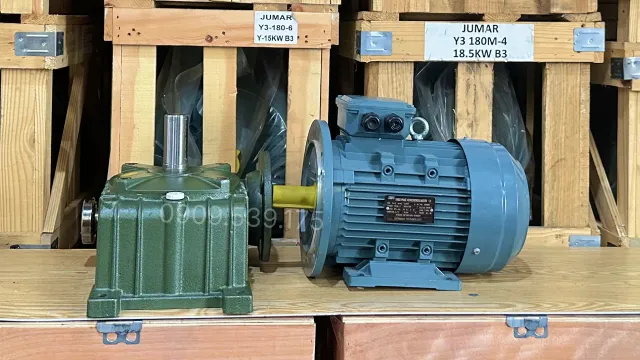

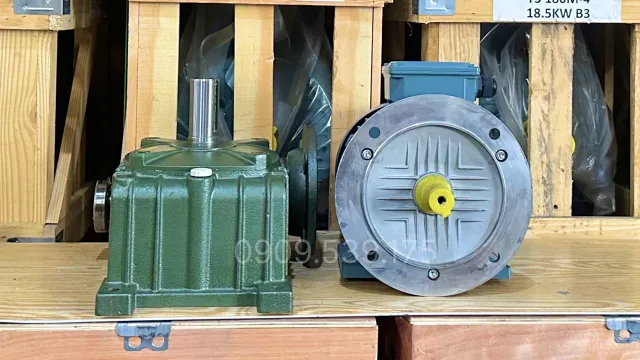

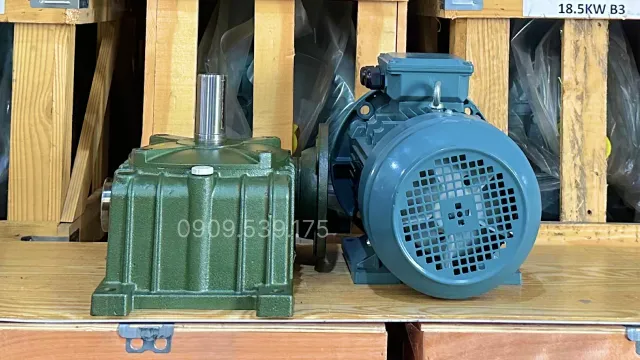

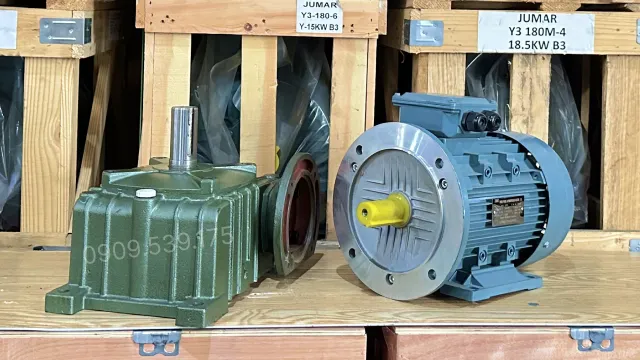

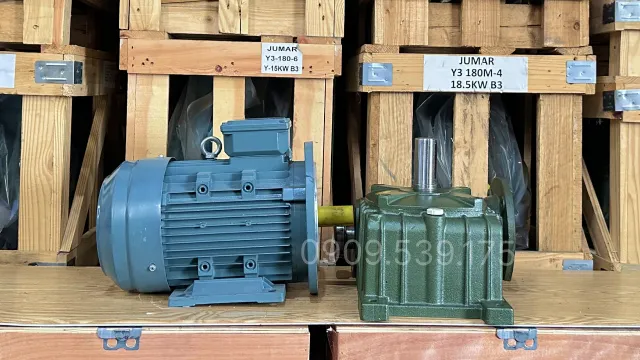

Motor giảm tóc WPDO 120 2.2kW 3Hp

Motor giảm tốc WPDO 120 2.2kW 3Hp là thiết bị động cơ giảm tốc (motor giảm tốc) truyền động công nghiệp được sử dụng để giảm tốc độ quay và tăng mô-men xoắn đầu ra cho máy móc. Cấu tạo gồm động cơ điện (motor điện) kết hợp với hộp giảm tốc (hộp số giảm tốc). Dòng sản phẩm này thường được sử dụng trong các hệ thống băng tải, máy khuấy, máy ép và nhiều thiết bị sản xuất yêu cầu tải trọng lớn.

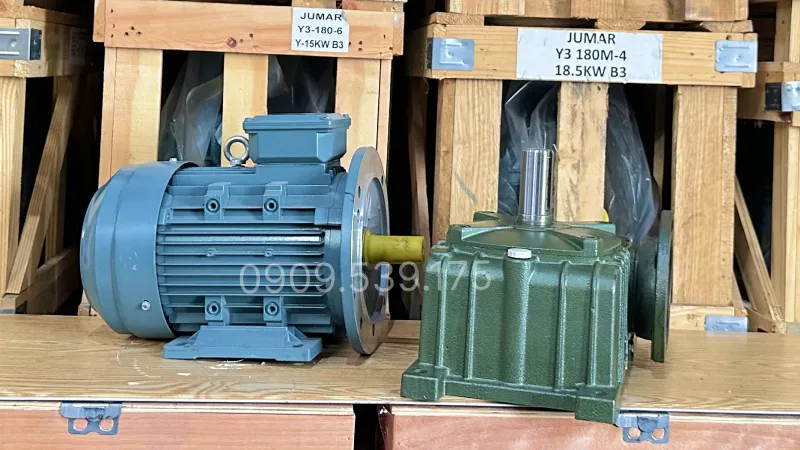

Tổng quan thiết kế motor giảm tốc WPDO 120 2.2kW 3Hp

Motor được lắp ráp từ động cơ điện 3 pha (motor điện 3 pha) kết hợp với hộp giảm tốc WPDO size 120. Đây là cấu hình phổ biến cho các hệ thống vận hành liên tục trong nhà máy và xưởng sản xuất. Ngoài phiên bản tiêu chuẩn, người dùng cũng có thể lựa chọn động cơ giảm tốc 1 pha (motor giảm tốc 1 pha) khi sử dụng nguồn điện dân dụng hoặc các ứng dụng quy mô nhỏ.

Vỏ hộp số được đúc từ gang chịu lực, bên trong sử dụng bộ truyền trục vít bánh vít giúp vận hành êm, hạn chế rung động và tạo tỷ số truyền lớn. Hệ thống được thiết kế dạng mặt bích, thuận tiện cho việc lắp ghép.

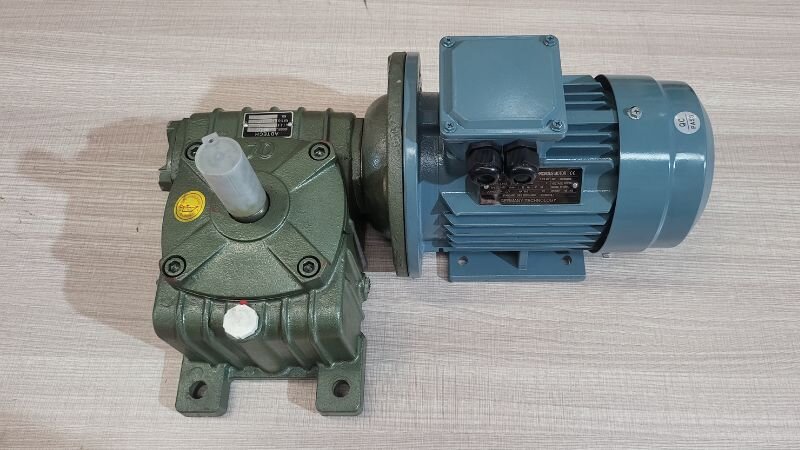

Cấu Tạo chi tiết motor giảm tốc WPDO 120 2.2kW 3Hp

Phần này trình bày các bộ phận chính cấu thành nên thiết bị và chức năng của từng chi tiết.

Động cơ điện 3 pha 2.2kW 3Hp:

• Stator: Gồm các lá thép kỹ thuật điện ghép thành lõi từ, bên trong đặt cuộn dây đồng cách điện. Khi cấp nguồn, stator sinh ra từ trường quay làm rotor chuyển động.
• Rotor: Được chế tạo theo kiểu lồng sóc, gắn cố định trên trục thép. Rotor nhận tác động từ trường và tạo ra mô-men quay để truyền công suất đến hộp giảm tốc.
• Hộp cực điện: Chứa các đầu đấu dây và domino kết nối nguồn điện, đồng thời bảo vệ mối nối khỏi bụi và hơi ẩm trong môi trường làm việc.

Hộp giảm tốc trục vít WPDO 120:

• Trục vít: Gia công từ thép hợp kim có độ cứng cao, bề mặt được xử lý nhiệt nhằm tăng khả năng chống mài mòn trong quá trình truyền động.
• Bánh vít: Được chế tạo từ đồng thau, làm việc cùng trục vít để tạo tỷ số truyền lớn và tăng mô-men xoắn đầu ra.
• Phớt dầu: Có nhiệm vụ giữ dầu bôi trơn bên trong hộp số, đồng thời ngăn bụi bẩn và hơi nước xâm nhập vào hệ thống.
• Vòng bi: Hỗ trợ các trục quay ổn định, giảm ma sát và nâng cao tuổi thọ của bộ truyền động.

Thông số kỹ thuật motor giảm tốc WPDO 120 2.2kW 3Hp

Phần này cung cấp các thông số quan trọng để người dùng lựa chọn đúng thiết bị và đảm bảo khả năng lắp đặt tương thích.

Thông số kỹ thuật động cơ điện 3 pha 2.2kW 3Hp

Các thông số dưới đây phản ánh khả năng vận hành, mức độ chịu tải và điều kiện làm việc của motor.

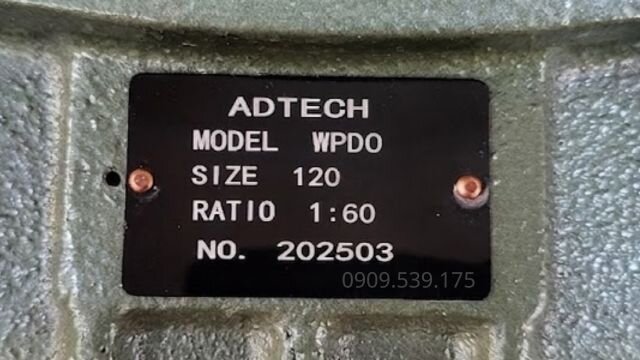

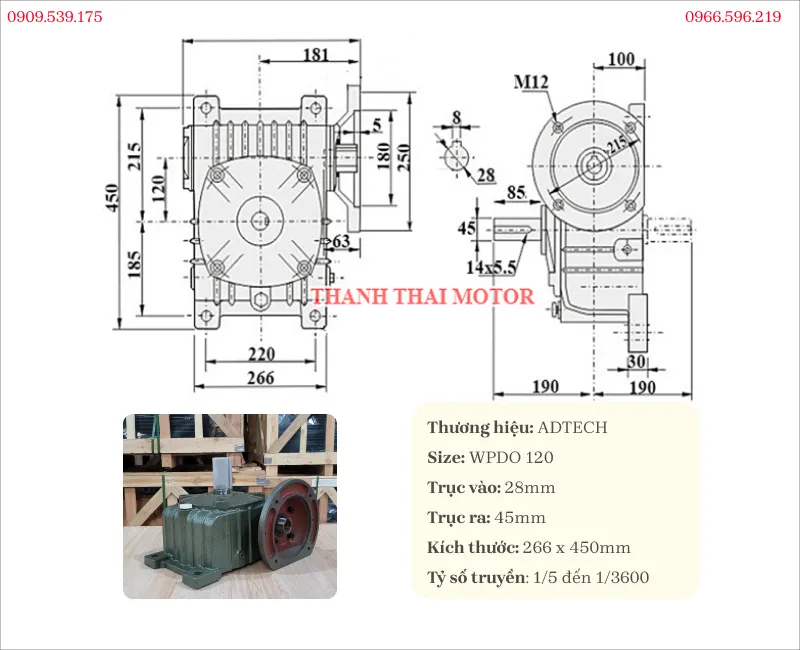

Thông số kỹ thuật hộp giảm tốc WPDO 120

Các thông số này liên quan trực tiếp đến khả năng truyền động, tỷ số giảm tốc và kích thước lắp ghép.

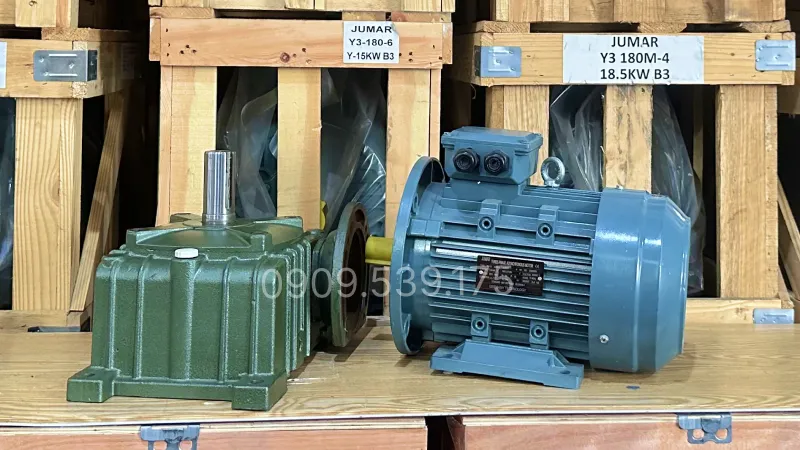

Ứng dụng phổ biến motor giảm tốc WPDO 120 2.2kW 3Hp

Phần này tổng hợp các ứng dụng thực tế, giúp người dùng hình dung rõ môi trường và thiết bị phù hợp để sử dụng.

• Hệ thống băng tải công nghiệp: Sử dụng để kéo và vận chuyển vật liệu trên dây chuyền sản xuất với tốc độ ổn định, đảm bảo quá trình vận hành liên tục.
• Máy trộn và máy khuấy: Cung cấp mô-men xoắn lớn cho quá trình khuấy trộn nguyên liệu trong ngành thực phẩm, hóa chất và chăn nuôi.
• Máy ép công nghiệp: Hỗ trợ quá trình ép vật liệu nhờ khả năng tạo lực kéo lớn ở tốc độ thấp, phù hợp với tải nặng.
• Ngành chế biến gỗ: Ứng dụng trong máy cấp phôi, máy bào và các thiết bị gia công gỗ yêu cầu vận hành liên tục.
• Dây chuyền sản xuất nông nghiệp: Sử dụng trong máy nghiền, máy ép viên và các hệ thống xử lý nguyên liệu.

Hướng dẫn lắp hộp giảm tốc trục vít WPDO với động cơ điện 3 pha

Việc lắp đặt đúng cách giữa hộp giảm tốc WPDO và động cơ điện 3 pha giúp hệ thống vận hành ổn định, giảm rung lắc và hạn chế các sự cố trong quá trình sử dụng.

Bước 1: Kiểm tra các chi tiết

Trước khi tiến hành lắp ráp, cần kiểm tra tình trạng của hộp giảm tốc, động cơ, trục truyền, then và bu lông. Đồng thời làm sạch các bề mặt tiếp xúc để tránh ảnh hưởng đến độ chính xác khi lắp đặt.

Bước 2: Xác nhận thông số lắp ghép

Kiểm tra đường kính trục động cơ và kích thước lỗ trục của hộp giảm tốc. Đảm bảo mặt bích, vị trí lắp và các thông số kỹ thuật tương thích với nhau trước khi kết nối.

Bước 3: Thực hiện lắp đặt

Đưa trục động cơ vào đúng vị trí trên hộp giảm tốc. Căn chỉnh then và rãnh then sao cho khớp hoàn toàn, tránh dùng lực mạnh khi các chi tiết chưa ăn khớp. Người dùng có thể tham khảo video động cơ giảm tốc để quan sát trực quan quá trình lắp ráp, căn chỉnh và kiểm tra độ đồng tâm giữa các bộ phận.

Bước 4: Cố định và kiểm tra vận hành

Siết chặt các bu lông theo trình tự đối xứng để lực phân bố đều. Sau khi hoàn tất, cho hệ thống chạy không tải trong thời gian ngắn để kiểm tra độ ổn định, tiếng ồn và hiện tượng rung bất thường.

Bên cạnh đó, các video tổng hợp về lắp đặt, bảo dưỡng và xử lý sự cố hộp giảm tốc cũng là nguồn tham khảo hữu ích, giúp người dùng hiểu rõ hơn về quá trình vận hành thực tế và cách khắc phục các lỗi thường gặp.
