Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) là dòng động cơ giảm tốc (motor giảm tốc) được lắp đặt từ động cơ điện (motor điện) cụ thể là động cơ điện 3 pha kết hợp với hộp giảm tốc (hộp số giảm tốc) cụ thể là hộp giảm tốc 3 cấp sự kết hợp này tạo nên một cụm truyền động có khả năng điều chỉnh tốc độ vô cấp, giảm tốc sâu, và sinh moment xoắn lớn, đáp ứng hoàn hảo cho các dây chuyền sản xuất yêu cầu tốc độ thay đổi linh hoạt và lực kéo mạnh.

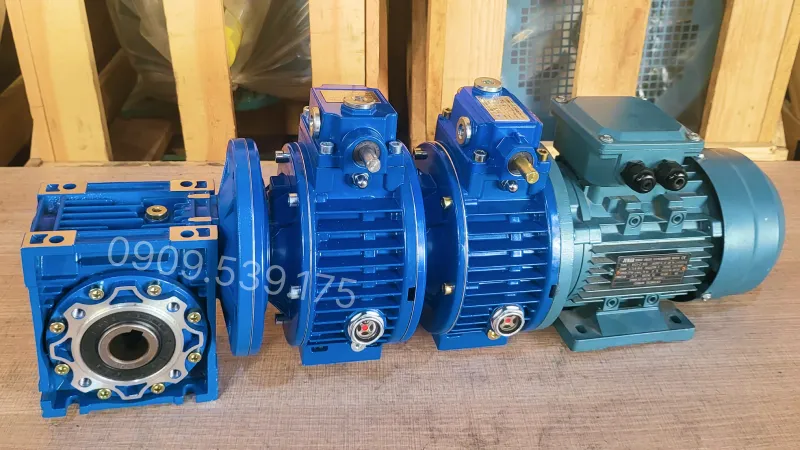

Thiết kế tổng quan motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) có bộ cụm truyền động được đặt trong khung vỏ nhôm/gang đúc chắc chắn, đảm bảo độ cứng và giảm rung khi làm việc. Các bộ phận được liên kết bằng mặt bích tiêu chuẩn, giúp việc lắp đặt thuận tiện và chính xác. Trục ra của hộp số được thiết kế dạng vuông tiêu chuẩn NMRV, dễ dàng kết nối với puly, khớp nối hoặc bánh răng. Tổng thể thiết bị nhỏ gọn, gọn trục và tối ưu không gian trong các dây chuyền sản xuất.

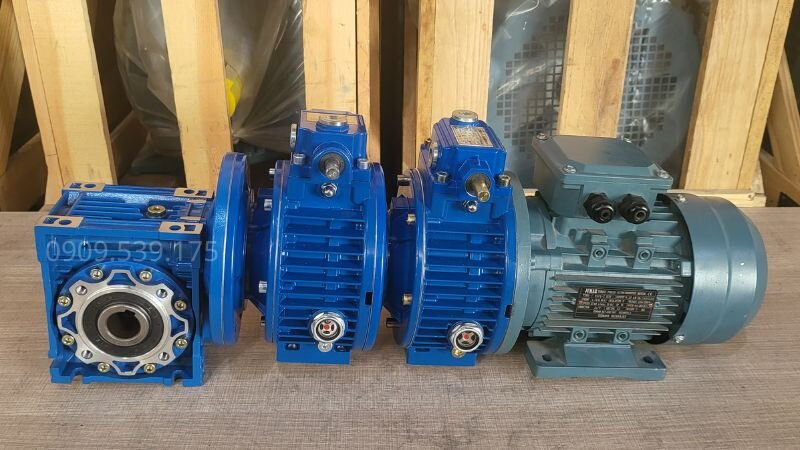

Cấu tạo chi tiết motor giảm tốc 3 cấp (2 UDL và 1 NMRV)

Motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) là thuộc loại động cơ giảm tốc từ 1.1KW đến 3.7KW (motor giảm tốc từ 1.1KW đến 3.7KW) được hình thành từ động cơ điện 3 pha 2.2kW 3Hp (motor điện 3 pha 2.2kW 3Hp) kết hợp với hộp giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75), tạo nên cụm truyền động đa tầng hoạt động ổn định và linh hoạt.

Cấu tạo động cơ điện:

• Stator dây đồng: Tạo từ trường quay mạnh, duy trì hiệu suất ổn định khi làm việc liên tục.
• Rotor lồng sóc: Kết cấu chắc chắn, giảm rung, truyền mô-men mượt.
• Vỏ gang hoặc nhôm đúc: Bảo vệ các chi tiết bên trong và tản nhiệt tốt.
• Trục – ổ bi – quạt gió: Giúp trục quay êm, giảm ma sát và hỗ trợ làm mát.

Cấu tạo hộp giảm tốc:

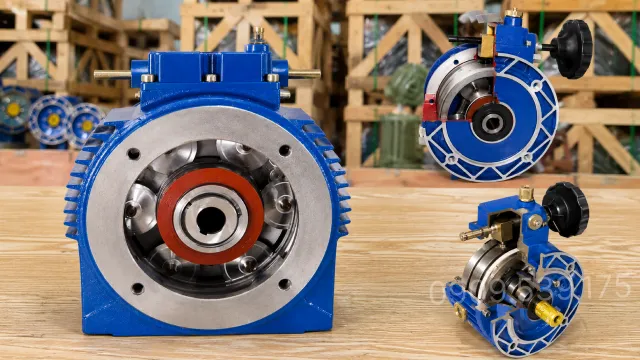

• Cấp 1 là bộ điều tốc cơ (UDL) cụ thể là bộ điều chỉnh tốc độ motor 2.2kW 3Hp điều chỉnh bán kính ma sát để tạo tốc độ ra khác nhau một cách liên tục.
• Cấp 2 là hộp giảm tốc 2 cấp cụ thể là hộp giảm tốc 2 cấp UDL 2.2kW – NMRV 75 tạo tỉ số truyền lớn và moment xoắn cao, vận hành êm.
• Cơ cấu điều tốc bằng tay: Núm vặn hoặc tay xoay cho phép thay đổi tốc độ ngay trong khi thiết bị vận hành.
• Thân vỏ + ổ đỡ: Kết cấu liền khối giúp ổn định hệ thống và bảo vệ cụm biến tốc khỏi bụi, rung và va đập.

Thông số kỹ thuật động cơ giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Việc nắm rõ các thông tin kỹ thuật sẽ giúp người dùng đánh giá khả năng đáp ứng của motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) đối với từng yêu cầu truyền động cụ thể. Nội dung dưới đây được phân loại theo từng thành phần trong cụm thiết bị, giúp quá trình lựa chọn, lắp đặt và khai thác đạt hiệu quả cao hơn.

Thông số kỹ thuật động cơ điện 3 pha 2.2kW

Động cơ điện 3 pha 2.2kW giữ vai trò tạo nguồn động lực cho toàn bộ hệ thống, do đó việc tham khảo các thông số kỹ thuật sẽ giúp người dùng xác định khả năng phối ghép và đáp ứng yêu cầu vận hành của thiết bị.

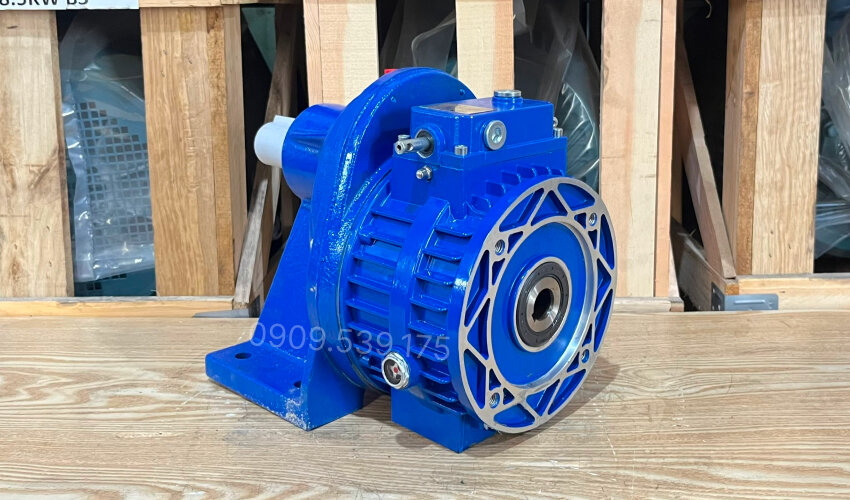

Thông số kỹ thuật điều tốc cơ UDL 2.2kW

Bộ điều chỉnh tốc độ motor 2.2kW 3Hp UDL là bộ phận cho phép thay đổi tốc độ truyền động theo nhu cầu sử dụng, góp phần nâng cao tính linh hoạt của hệ thống. Phần dưới đây cung cấp các thông tin kỹ thuật để thuận tiện cho việc lựa chọn và lắp đặt.

Thông số kỹ thuật hộp số NMRV 75

Hộp số NMRV đảm nhiệm vai trò giảm tốc và truyền mô-men xoắn đến cơ cấu làm việc, đồng thời hỗ trợ thay đổi hướng truyền động nhờ thiết kế trục vuông góc. Dưới đây là các thông số kỹ thuật để người dùng dễ dàng tham khảo và đối chiếu với yêu cầu thực tế.

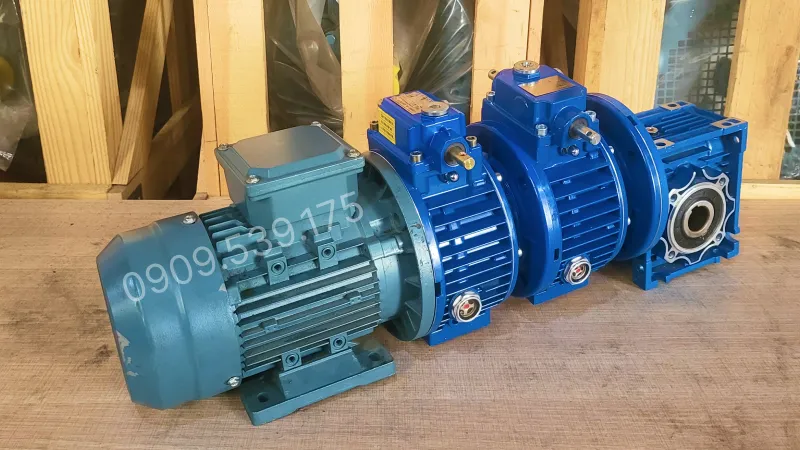

Ứng dụng motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 2.2kW – 1 NMRV 75) được sử dụng rộng rãi trong các ngành:

• Dây chuyền băng tải tải nặng, cần tinh chỉnh tốc độ liên tục.
• Máy trộn – máy khuấy công nghiệp, điều chỉnh tốc độ phù hợp từng loại vật liệu.
• Thiết bị vận chuyển – nâng hạ, yêu cầu moment xoắn lớn và tốc độ thấp ổn định.
• Ngành chế biến gỗ – bao bì – nông sản, cần truyền động chính xác và hoạt động lâu dài.
• Máy sản xuất liên tục, đòi hỏi khả năng chạy bền bỉ 24/7.

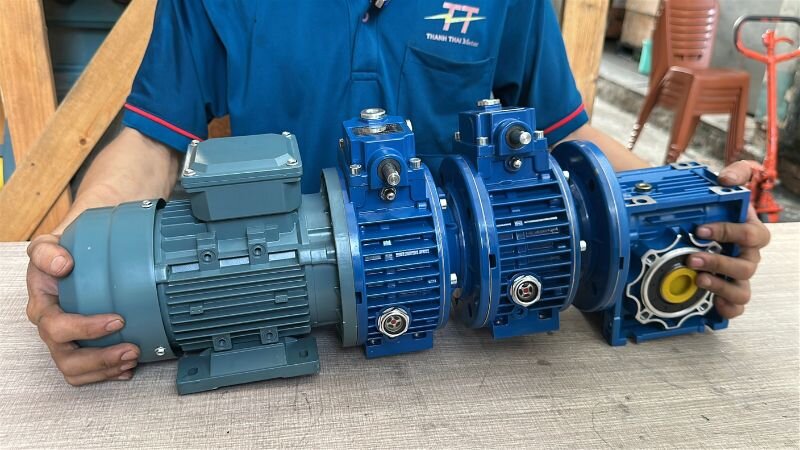

Cách lắp motor điện với 2 UDL và 1 hộp số giảm tốc NMRV để tạo thành motor giảm tốc 3 cấp

Thành Thái Motor hướng dẫn lắp ráp hệ thống motor giảm tốc 3 cấp (kết hợp motor điện, 2 bộ điều tốc UDL và 1 hộp giảm tốc trục vít NMRV):

• Bước 1: Kết nối motor điện với bộ điều tốc UDL thứ nhất
  • Đặt các thiết bị lên bề mặt phẳng và chắc chắn.
  • Căn chỉnh phần trục của motor điện sao cho đồng tâm tuyệt đối với lỗ lắp ghép (đầu vào) của bộ UDL thứ nhất. Đẩy ngàm vào khớp sát mặt bích và siết đều các bu lông để cố định chặt chẽ.
• Bước 2: Lắp đặt bộ UDL thứ hai (Tạo cụm điều tốc kép)
  • Tiếp tục kết nối trục đầu ra của bộ UDL thứ nhất vào đầu vào của bộ UDL thứ hai.
  • Bắt ốc và siết chặt mặt bích giữa hai bộ điều tốc. Việc ghép nối tiếp 2 bộ UDL này giúp mở rộng biên độ điều chỉnh tốc độ, cho phép hệ thống thay đổi vòng quay một cách linh hoạt và chậm hơn rất nhiều so với dùng 1 UDL.
• Bước 3: Ghép cụm điều tốc vào hộp giảm tốc NMRV
  • Nhấc cụm (Motor + 2 UDL) vừa hoàn thiện và đưa phần trục đầu ra của UDL thứ hai khớp vào trục âm (lỗ rỗng) của hộp giảm tốc NMRV.
  • Chú ý căn chỉnh rãnh then chuẩn xác để ngàm ngập sâu và đồng tâm, tránh tình trạng kẹt trục hoặc gãy then khi vận hành. Sau khi mặt bích đã khít, dùng cờ lê siết chặt toàn bộ bu lông liên kết.
• Bước 4: Kiểm tra tổng thể
  • Rà soát lại dọc theo hệ thống từ đầu motor đến cuối hộp NMRV, đảm bảo 100% bu lông ở cả 3 điểm nối đều đã được khóa chặt.

Thiết kế trục ra vuông góc đặc trưng của dòng NMRV trên motor giảm tốc 3 cấp (2 UDL 2.2kW và 1 NMRV 75) giải quyết triệt để bài toán bố trí máy móc tại các không gian nhà xưởng chật hẹp. Hệ thống ổ bi chịu lực hướng trục phối hợp cùng phớt dầu cao cấp giúp khoang chứa dầu luôn kín khít, ngăn ngừa hoàn toàn tình trạng rò rỉ và bụi bẩn thâm nhập trong môi trường nhiều tạp chất
