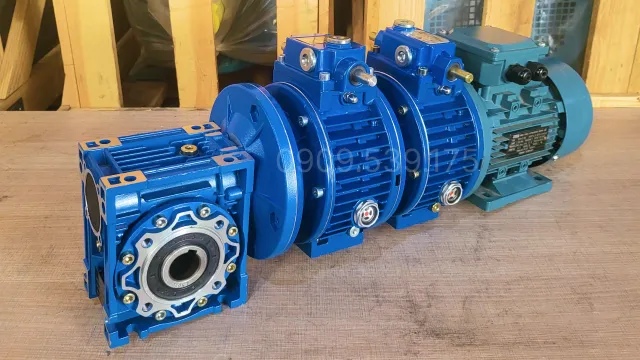

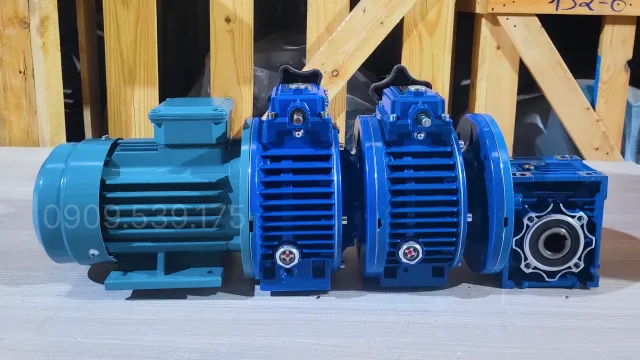

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75) là dòng động cơ giảm tốc (motor giảm tốc) được lắp đặt từ động cơ điện (motor điện) cụ thể là động cơ điện 3 pha kết hợp với hộp giảm tốc (hộp số giảm tốc) cụ thể là hộp giảm tốc 3 cấp (hộp số giảm tốc 3 cấp) giúp điều chỉnh tốc độ cho phép thay đổi tốc độ trong khi máy đang chạy. Tăng tính linh hoạt cho dây chuyền sản xuất dải điều chỉnh rộng, phù hợp nhiều ứng dụng khác nhau. Đây là hộp giảm tốc sâu và có mô-men lớn vận hành êm và giảm được tiếng ồn. Vỏ gang hoặc nhôm dày chắc chắn, chịu tải tốt, tự hãm hiệu quả đảm bảo an toàn khi dừng tải.

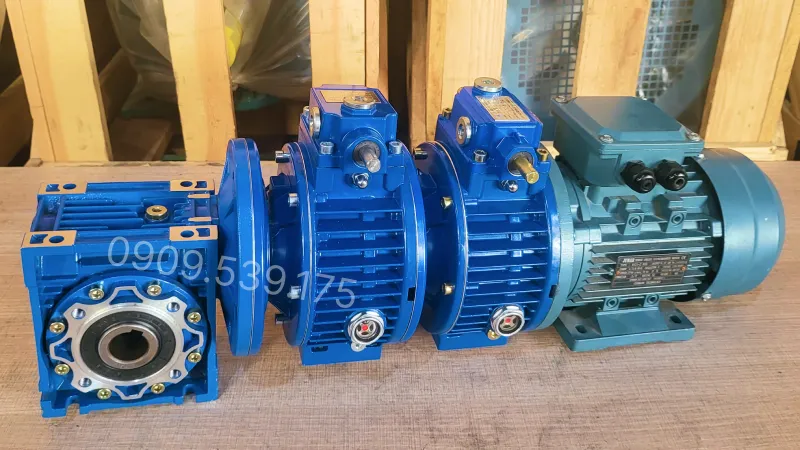

Tổng quan motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75)

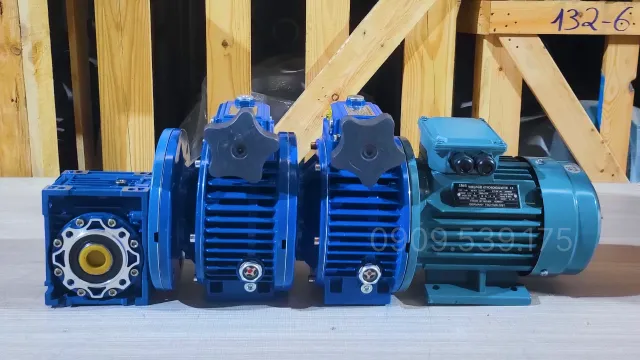

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75) là sản phẩm có kích thước gọn nhẹ và hiệu suất tải tốt giúp motor dễ dàng lắp đặt trong các hệ thống có không gian giới hạn hoặc yêu cầu bố trí truyền động phức tạp. Nhờ cấu trúc ba tầng giảm tốc, thiết bị cho phép tạo ra tốc độ đầu ra rất chậm, chuyển động đều, chính xác và độ ổn định cao. Đây là lựa chọn lý tưởng cho các ứng dụng cần vận hành 24/7 hoặc tải nặng liên tục trong các ngành chế biến – sản xuất – cơ khí công nghiệp.

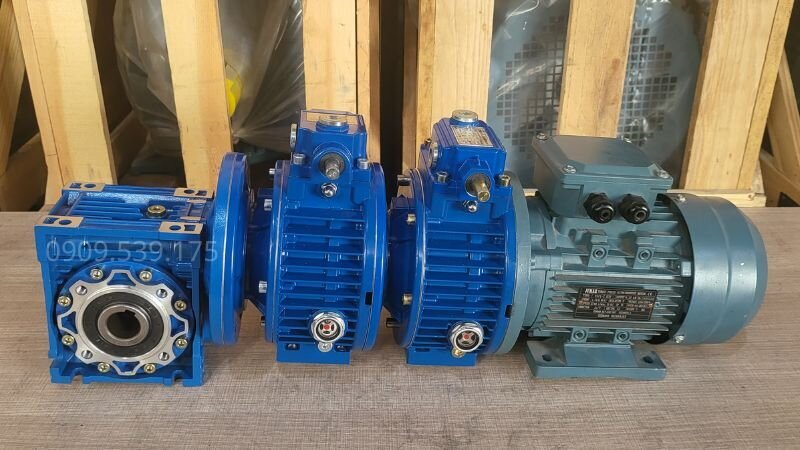

Cấu tạo motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75)

Motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75) là dòng động cơ giảm tốc từ 1.1kW đến 3.7kW (motor giảm tốc 1.1kW đến 3.7kW) được cấu tạo từ động cơ điện 3 pha 1.5kW 2Hp kết hợp với hộp giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75). Có cấu tạo chi tiết như sau:

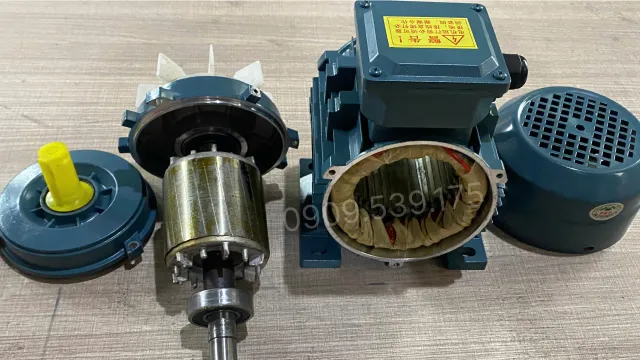

Cấu tạo động cơ điện:

• Vỏ động cơ: Gia công bằng gang hoặc hợp kim nhôm, bảo vệ các chi tiết bên trong và hỗ trợ tản nhiệt.
• Rotor: Gia công chính xác, truyền chuyển động quay trực tiếp đến bộ điều tốc.
• Stator: Quấn dây đồng cách điện Class F, đáp ứng yêu cầu vận hành liên tục.
• Hộp đấu dây: Thiết kế kín, thuận tiện cho việc đấu nối và bảo vệ đầu cực điện.

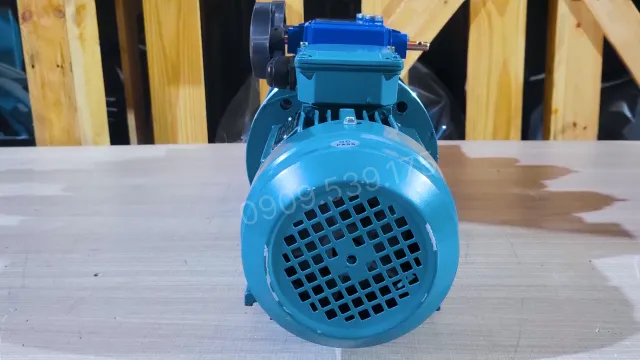

• Quạt làm mát: Bố trí phía sau động cơ, hỗ trợ duy trì nhiệt độ làm việc ổn định

Cấu tạo hộp giảm tốc:

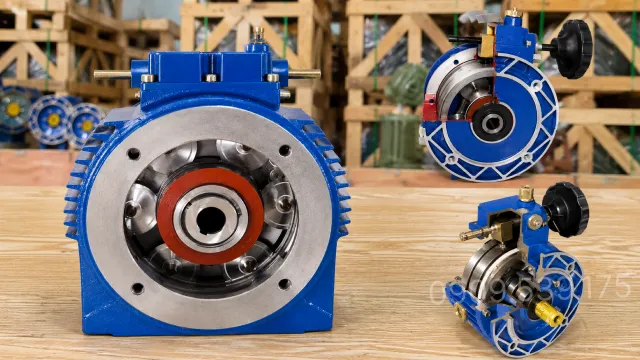

• Cấp 1 là bộ điều tốc cơ (UDL): Cụ thể là bộ điều chỉnh tốc độ Motor 1.5kW 2Hp có cụm đĩa ma sát – đĩa côn, trục vào – ra và núm điều chỉnh, cho phép thay đổi tốc độ vô cấp trước khi vào hộp số.
• Cấp 2 là hộp giảm tốc 2 cấp: Cụ thể là hộp giảm tốc 2 cấp UDL 1.5kW – NMRV 75 tạo tỉ số truyền lớn và moment xoắn cao, vận hành êm.

Thông số kỹ thuật motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75)

Các thông số dưới đây là cơ sở để lựa chọn thiết bị phù hợp với yêu cầu truyền động và kích thước lắp đặt.

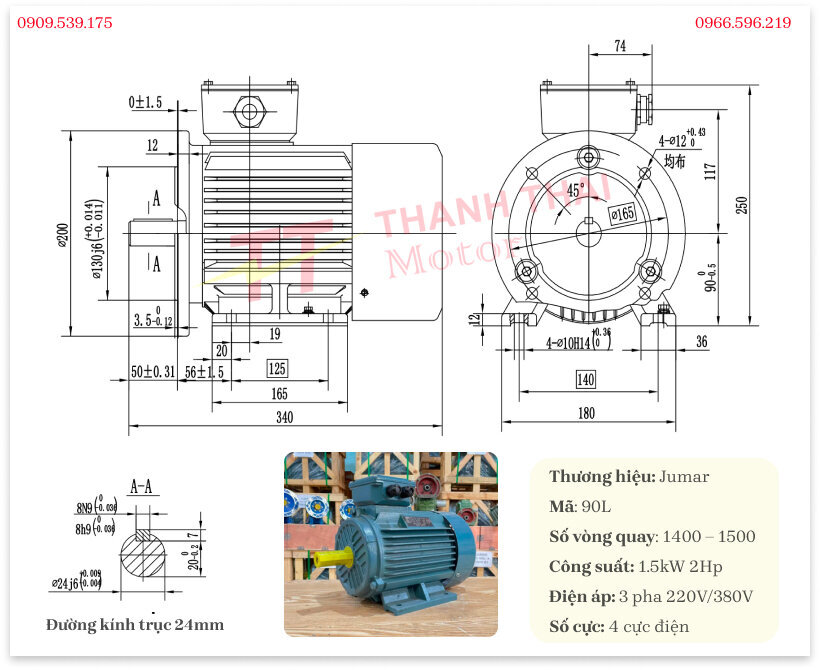

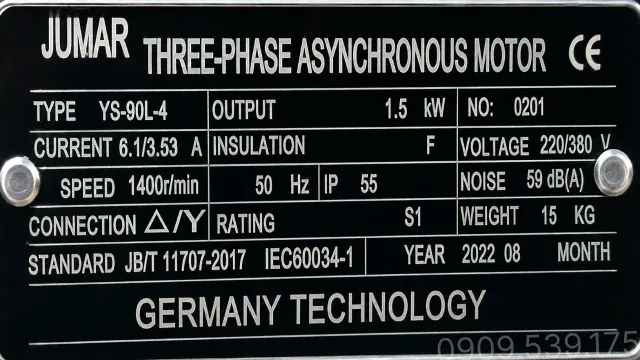

Thông số kỹ thuật động cơ điện 3 pha 1.5kW 2Hp

Thông số của động cơ thể hiện các kích thước lắp ghép và tiêu chuẩn kỹ thuật.

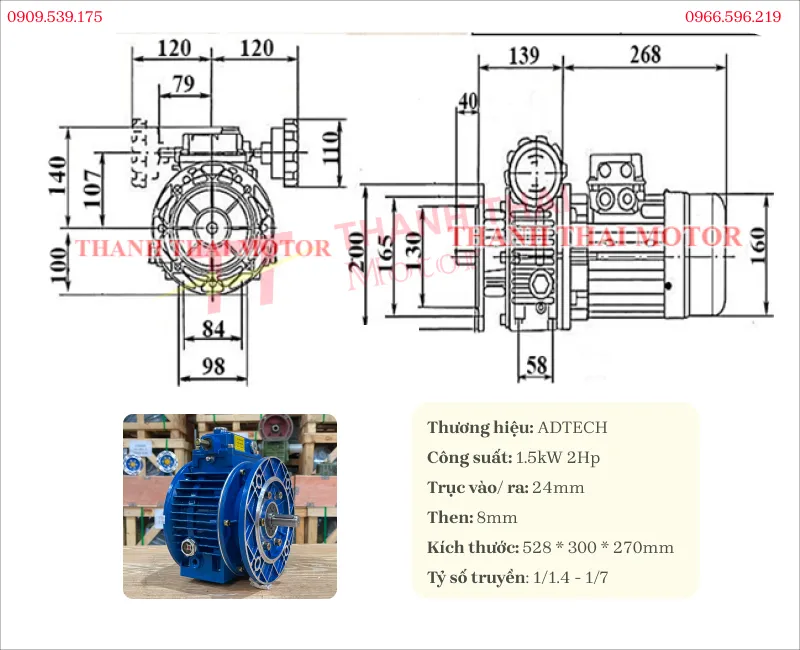

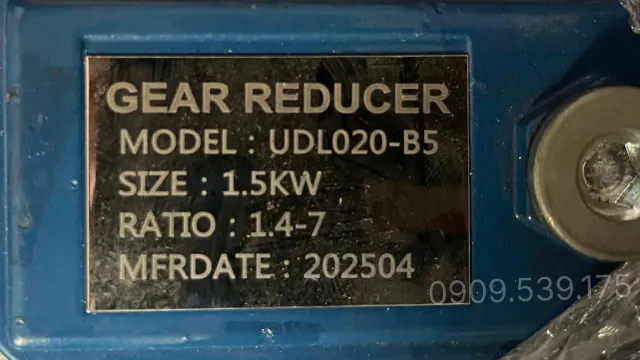

Thông số kỹ thuật hộp giảm tốc điều tốc cơ 2 UDL 1.5kW 2Hp

Các thông số của cụm điều tốc phản ánh khả năng thay đổi tốc độ trước khi truyền lực vào hộp giảm tốc.

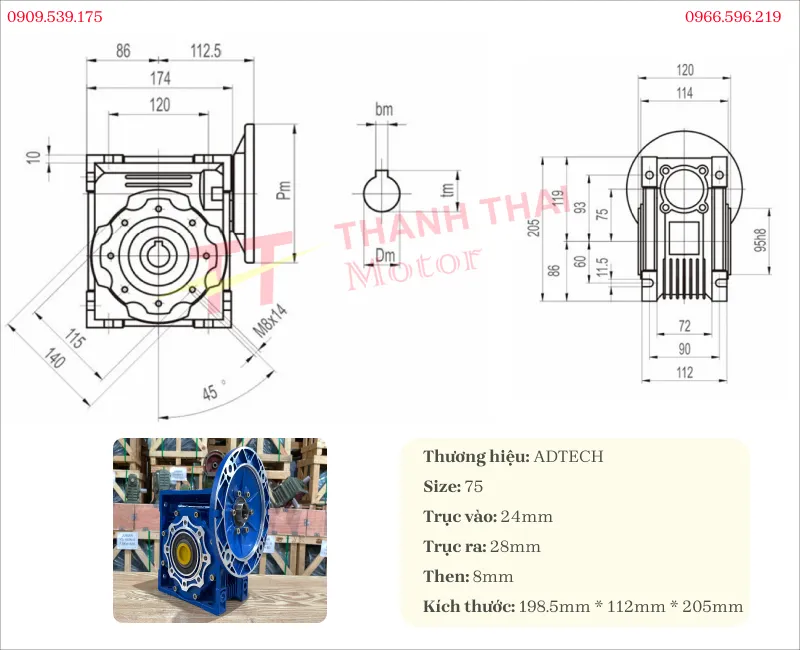

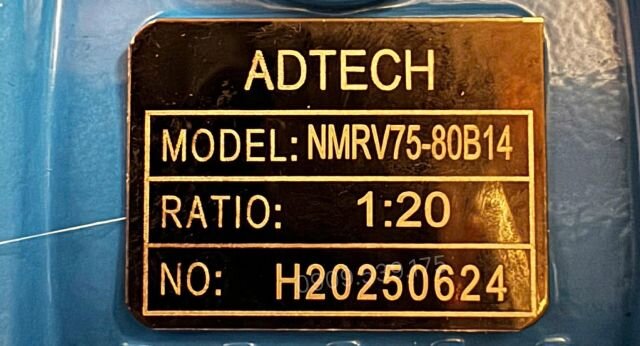

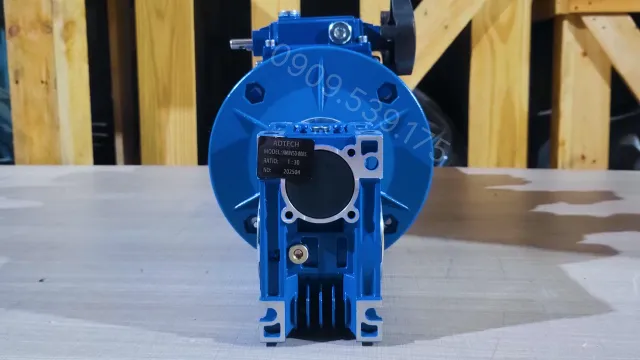

Thông số kỹ thuật hộp giảm tốc trục vít NMRV 75

Các thông số của hộp giảm tốc giúp xác định khả năng lắp ghép và tỷ số truyền phù hợp.

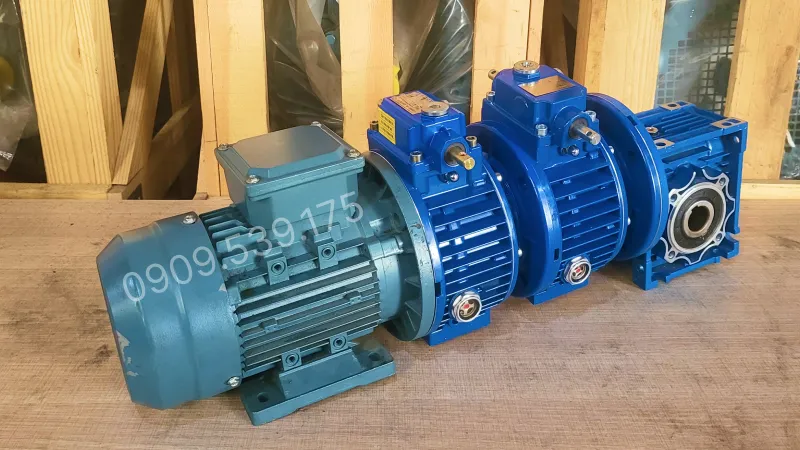

Ứng dụng motor motor giảm tốc 3 cấp (2 UDL 1.5kW và 1 NMRV 75)

Khả năng điều chỉnh tốc độ kết hợp với mô-men đầu ra lớn giúp thiết bị phù hợp với nhiều hệ thống truyền động cơ khí.

• Băng tải vận chuyển hàng hóa trong nhà máy sản xuất.
• Máy khuấy dung dịch, bồn trộn và thiết bị phối liệu.
• Máy cuốn cáp, máy cuốn màng và cơ cấu cấp liệu tự động.
• Máy đóng gói, máy ép, băng tải sấy và các thiết bị cần thay đổi tốc độ làm việc.

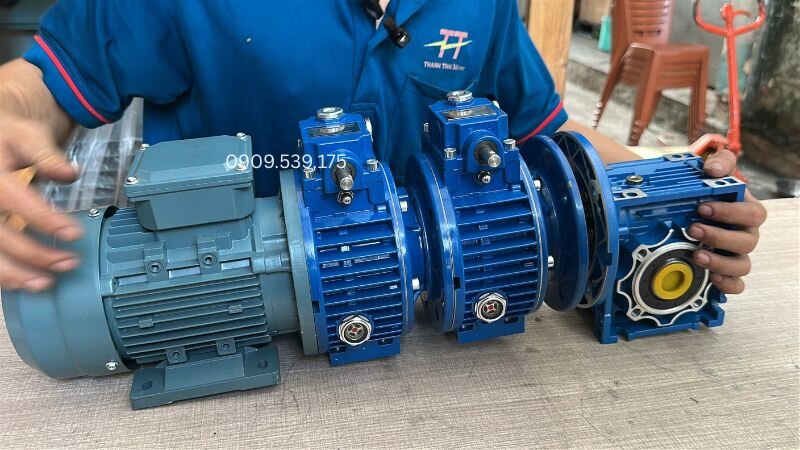

Hướng dẫn cách lắp motor điện với 2 UDL và 1 NMRV

Để lắp motor điện với 2 UDL và 1 NMRV thành hệ truyền động 3 cấp, cần thực hiện theo đúng trình tự nhằm đảm bảo các cụm truyền động liên kết chắc chắn, truyền mô-men ổn định và vận hành bền bỉ.

Bước 1: Kết nối motor điện với UDL thứ nhất

Đưa trục của motor điện vào đầu vào của bộ biến tốc UDL đầu tiên. Căn chỉnh trục và mặt bích đồng tâm, sau đó siết đều các bu lông để tạo liên kết vững chắc, giúp giảm rung và tăng độ ổn định khi làm việc.

Bước 2: Lắp UDL thứ hai vào cụm truyền động

Ghép đầu ra của UDL thứ nhất với đầu vào của UDL thứ hai. Kiểm tra độ ăn khớp giữa các chi tiết, cố định các bu lông liên kết và quay thử trục để đảm bảo cụm điều tốc hoạt động trơn tru.

Bước 3: Kết nối với hộp giảm tốc NMRV

Lắp cụm motor điện và hai bộ UDL vào đầu vào của hộp giảm tốc NMRV. Căn chỉnh then, trục và mặt bích đúng vị trí, sau đó siết chặt toàn bộ bu lông theo lực phù hợp. Trước khi cấp nguồn, nên kiểm tra lại khả năng quay của trục để đảm bảo hệ thống hoạt động an toàn.

Việc kết hợp hai bộ biến tốc UDL với hộp giảm tốc NMRV tạo nên hệ truyền động 3 cấp có khả năng điều chỉnh tốc độ linh hoạt, tăng mô-men xoắn và đáp ứng tốt các ứng dụng yêu cầu tốc độ thấp như máy khuấy, băng tải, máy đóng gói, máy trộn và nhiều thiết bị công nghiệp khác.

Ngoài bài viết này, bạn có thể tham khảo thêm video động cơ giảm tốc để tìm hiểu chi tiết về cấu tạo, nguyên lý vận hành và quy trình lắp đặt. Đồng thời, video tổng hợp trên kênh Thành Thái Motor sẽ giúp bạn cập nhật thêm nhiều thông tin hữu ích về các dòng motor giảm tốc và lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.
