Tiêu chuẩn kích thước puly & hướng dẫn chọn puly chuẩn xác

Tác giả: Phạm Hiếu

Cập nhật lúc: 25/02/2026

Nghe tóm tắt bài viết · 2 phút 26 giây

Chuẩn kích thước puly giúp máy chạy êm, truyền động hiệu quả.

3 thông số vàng quyết định kích thước puly chính xác nhất.

Tra bảng kích thước puly chuẩn cho mọi loại dây curoa.

4 bước chọn kích thước puly chuẩn xác cho động cơ của bạn.

Giải đáp mọi thắc mắc về việc chọn kích thước puly.

Puly (bánh đai) là một bộ phận truyền động cơ khí quan trọng, và việc lựa chọn đúng kích thước là yếu tố cốt lõi để đảm bảo hiệu suất và tuổi thọ hệ thống. Tiêu chuẩn kích thước puly là tập hợp các thông số kỹ thuật được quy định sẵn về đường kính, bề rộng, độ sâu và góc nghiêng của rãnh, giúp puly tương thích hoàn hảo với các loại dây curoa tiêu chuẩn (như bản A, B, C, D). Tuân thủ các tiêu chuẩn này không chỉ giúp tối ưu hóa khả năng truyền tải mà còn giảm thiểu mài mòn và các sự cố không đáng có.

Điểm chính về tiêu chuẩn kích thước puly cần nắm:

Tương thích là quan trọng nhất: Kích thước puly phải khớp với loại dây curoa (ví dụ: puly bản B dùng cho dây curoa bản B) để truyền động hiệu quả.
Các thông số cốt lõi: Luôn kiểm tra 3 yếu tố: đường kính ngoài, đường kính lỗ trục (cốt) và quan trọng nhất là kích thước rãnh puly.
Tiêu chuẩn quốc tế: Các tiêu chuẩn phổ biến như JIS (Nhật), DIN (Đức) định hình các thông số này, giúp việc thay thế và lựa chọn dễ dàng hơn.
Chọn sai gây hậu quả: Sử dụng puly sai tiêu chuẩn sẽ làm hỏng dây curoa nhanh chóng, gây tiếng ồn và làm giảm hiệu suất của máy móc.

Việc nắm vững các thông số này sẽ giúp bạn tự tin hơn khi lựa chọn sản phẩm cho ứng dụng của mình. Hãy cùng đi sâu vào chi tiết từng tiêu chuẩn ngay sau đây.

Puly là bộ phận truyền động dùng để truyền lực và chuyển hướng chuyển động giữa các trục thông qua dây đai.

Puly, hay còn gọi là bánh đai, là một chi tiết máy hình tròn dùng để truyền chuyển động quay giữa các trục thông qua dây curoa. Nó hoạt động dựa trên nguyên lý ma sát giữa bề mặt rãnh puly và dây curoa. Cấu tạo này cho phép thay đổi tốc độ và mô-men xoắn một cách linh hoạt.

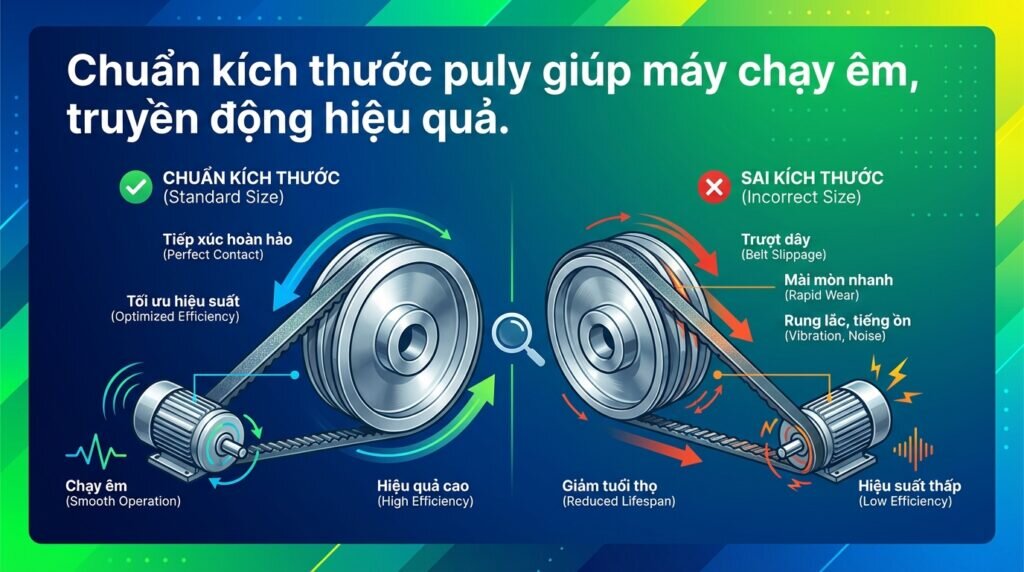

Chọn đúng kích thước puly giúp hệ thống vận hành ổn định.

Việc tuân thủ nghiêm ngặt các kích thước puly tiêu chuẩn là yêu cầu bắt buộc để hệ thống vận hành ổn định. Một puly đúng chuẩn sẽ đảm bảo dây curoa tiếp xúc hoàn hảo với bề mặt rãnh, giúp tối đa hóa lực ma sát và truyền tải công suất hiệu quả. Ngược lại, sai lệch về kích thước sẽ gây trượt dây, mòn bất thường, rung lắc và tiếng ồn lớn, làm giảm tuổi thọ của cả dây curoa lẫn các bộ phận liên quan như vòng bi.

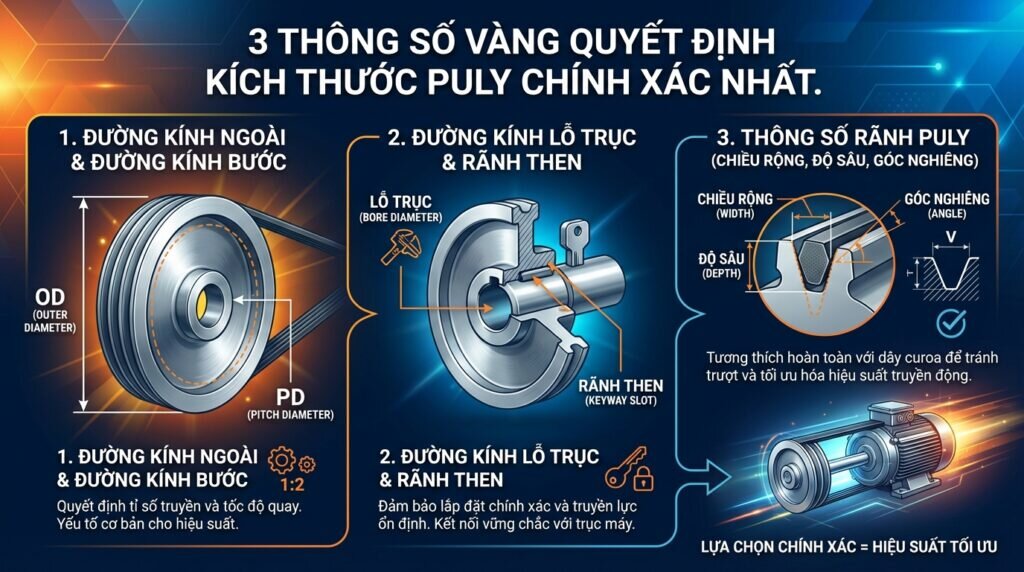

Đường kính ngoài (OD – Outside Diameter) là đường kính lớn nhất của puly, tính từ mép ngoài cùng. Đường kính bước (PD – Pitch Diameter) là đường kính làm việc hiệu quả của puly, nơi dây curoa tiếp xúc và truyền lực. Thông số PD là yếu tố quan trọng để tính toán chính xác tỉ số truyền của bộ truyền động.

Nắm vững thông số để chọn đúng kích thước puly.

Đường kính lỗ trục là đường kính của lỗ ở tâm puly, có nhiệm vụ lắp puly vào trục động cơ hoặc trục máy. Kích thước này phải khớp chính xác với đường kính trục để đảm bảo đồng tâm. Rãnh then (Keyway) là một rãnh nhỏ được cắt bên trong lỗ trục, dùng để lắp then và khóa chặt puly với trục, ngăn không cho puly bị xoay trượt.

Đây là thông số kỹ thuật puly quan trọng bậc nhất, quyết định sự tương thích với dây curoa. Nó bao gồm chiều rộng, độ sâu và đặc biệt là góc nghiêng của hai thành rãnh. Mỗi loại dây curoa (bản A, B, C…) đều có một cấu hình rãnh tương ứng để đảm bảo dây “ôm” chặt vào puly.

Lời khuyên từ kỹ sư: Góc nghiêng của rãnh puly là thông số cực kỳ quan trọng nhưng thường bị bỏ qua. Nếu góc này không đúng tiêu chuẩn, dây curoa sẽ không “ôm” hết vào rãnh, dẫn đến tiếp xúc kém, gây trượt và mòn dây rất nhanh. Đây là một chi tiết nhỏ nhưng ảnh hưởng lớn đến toàn bộ hệ thống.

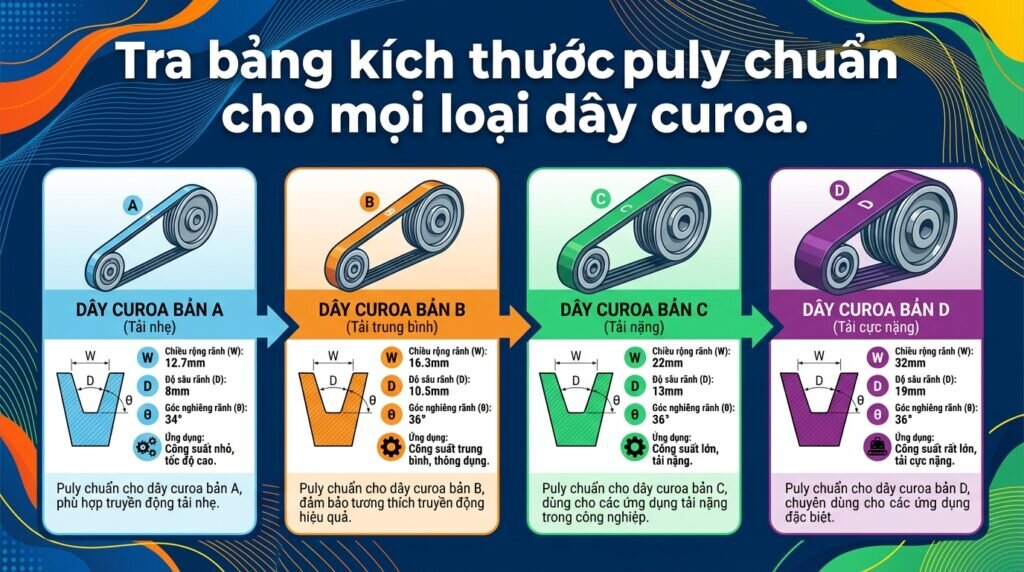

Dưới đây là bảng tra kích thước puly cơ bản, giúp bạn nhanh chóng xác định các thông số phù hợp với loại dây curoa đang sử dụng.

Tra bảng để chọn chuẩn kích thước puly cho dây curoa.

Loại puly này được thiết kế riêng để hoạt động với dây curoa bản A, thường dùng trong các ứng dụng tải nhẹ và trung bình.

Puly dây curoa bản B là loại phổ biến nhất trong công nghiệp, phù hợp với các motor công suất từ nhỏ đến lớn, cân bằng tốt giữa khả năng truyền tải và kích thước nhỏ gọn.

Được sử dụng cho các hệ thống đòi hỏi khả năng truyền tải công suất lớn và chịu tải nặng.

Ngoài các loại trên, thị trường còn có nhiều tiêu chuẩn puly khác như bản D, E cho các ứng dụng siêu nặng, hoặc các dòng puly răng, puly thang (SPA, SPB, SPC, SPZ) cho các ứng dụng đòi hỏi độ chính xác cao hơn. Việc lựa chọn phải dựa trên thiết kế của máy.

Nếu bạn gặp khó khăn trong việc tra cứu hoặc không chắc chắn về loại puly mình cần, đừng ngần ngại. Đội ngũ kỹ sư của Thành Thái Motor luôn sẵn sàng hỗ trợ bạn. Gọi ngay Hotline: 0909.539.175 để được tư vấn miễn phí và chính xác nhất.

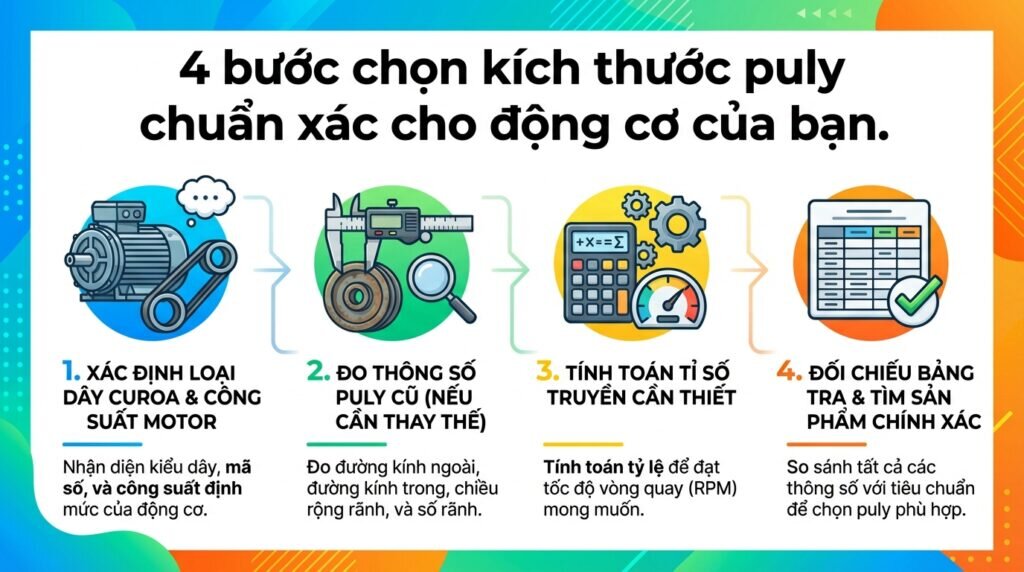

Việc chọn puly cho motor đòi hỏi sự chính xác để đảm bảo tỉ số truyền và hiệu suất hoạt động như mong muốn. Hãy làm theo các bước sau.

4 bước chọn đúng kích thước puly cho động cơ của bạn.

Đầu tiên, hãy kiểm tra loại dây curoa hệ thống đang dùng hoặc được khuyến nghị (ví dụ: bản B). Sau đó, xác định công suất của động cơ để chọn loại puly (puly gang, thép) và số rãnh phù hợp với tải trọng.

Trong trường hợp thay thế puly cũ, hãy dùng thước kẹp để đo đường kính ngoài, đường kính lỗ trục và chiều rộng rãnh của puly. Đây là cách đo kích thước puly nhanh và đáng tin cậy nhất để tìm sản phẩm tương đương.

Tỉ số truyền quyết định tốc độ đầu ra của máy. Bạn có thể tính toán nó dựa trên đường kính puly hoặc tốc độ vòng quay mong muốn bằng công thức sau:

i = D2 / D1 = n1 / n2

i: Tỉ số truyền
D1, D2: Đường kính của puly chủ động (puly motor) và puly bị động (puly máy)
n1, n2: Tốc độ quay của puly chủ động và puly bị động

Ví dụ: Motor có tốc độ 1450 vòng/phút (n1), bạn cần thiết bị hoạt động ở tốc độ ~725 vòng/phút (n2). Tỉ số truyền i sẽ là 1450/725 = 2. Nếu puly motor (D1) là 100mm, thì puly thiết bị (D2) cần chọn là 100mm * 2 = 200mm.

Sau khi có tất cả các thông số cần thiết (loại dây curoa, đường kính puly, đường kính lỗ trục), hãy đối chiếu với bảng tra kích thước puly tiêu chuẩn từ nhà cung cấp để chọn ra sản phẩm chính xác.

Cảnh báo: Tuyệt đối không tự ý tiện, vớt lại rãnh puly cũ đã mòn để tái sử dụng. Việc này sẽ làm sai lệch hoàn toàn góc nghiêng và bề mặt tiếp xúc tiêu chuẩn, khiến dây curoa mới lắp vào cũng sẽ bị phá hỏng chỉ trong thời gian ngắn. Chi phí thay thế dây curoa liên tục sẽ cao hơn nhiều so với việc đầu tư một chiếc puly mới đúng chuẩn.

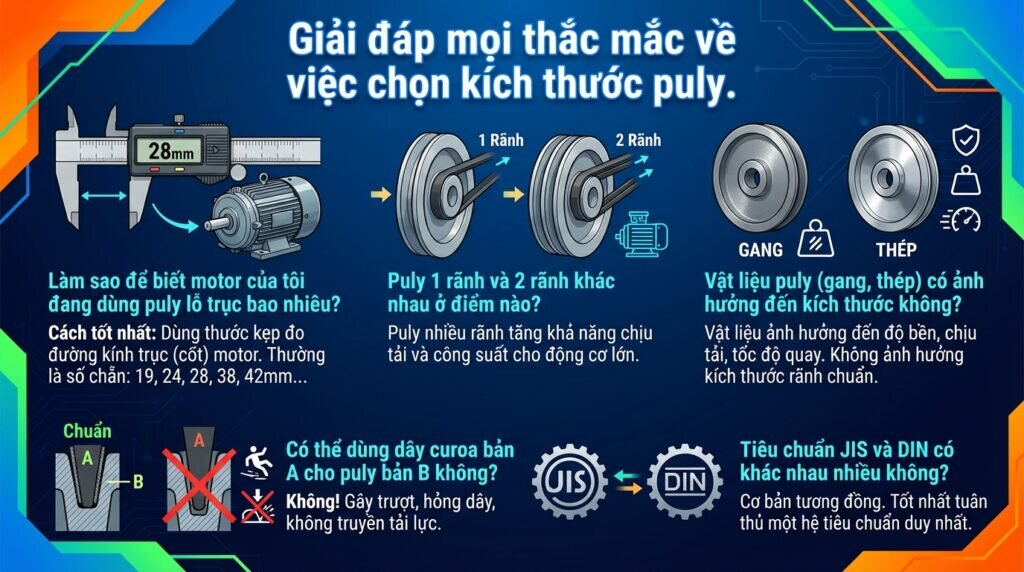

Cách tốt nhất là dùng thước kẹp để đo đường kính trục (cốt) của motor. Thông số này thường là số chẵn theo tiêu chuẩn như 19, 24, 28, 38, 42mm...

Puly nhiều rãnh dùng để lắp nhiều dây curoa song song. Thiết kế này giúp tăng khả năng chịu tải và truyền công suất lớn hơn so với puly 1 rãnh, phù hợp cho các động cơ công suất cao.

Vật liệu không ảnh hưởng đến kích thước tiêu chuẩn của rãnh puly. Tuy nhiên, nó ảnh hưởng đến độ bền, khả năng chịu tải và tốc độ quay tối đa cho phép, với puly gang là phổ biến nhất.

Tuyệt đối không. Việc này sẽ khiến dây bị lọt thỏm trong rãnh, tiếp xúc kém, gây trượt và hỏng dây nhanh chóng. Kết quả là hệ thống không thể truyền tải được lực.

Về cơ bản, các tiêu chuẩn này khá tương đồng cho các loại dây curoa phổ thông. Nhưng vẫn có những sai khác nhỏ, nên tốt nhất là tuân thủ một hệ tiêu chuẩn duy nhất khi lựa chọn và thay thế thiết bị.

Việc am hiểu và áp dụng đúng tiêu chuẩn kích thước puly không chỉ là một yêu cầu kỹ thuật mà còn là một khoản đầu tư thông minh cho sự ổn định và bền bỉ của máy móc. Từ đường kính, lỗ trục cho đến góc nghiêng rãnh, mỗi thông số đều đóng vai trò quan trọng trong việc đảm bảo hệ thống truyền động hoạt động trơn tru và hiệu quả. Việc lựa chọn sai lầm có thể dẫn đến những chi phí sửa chữa và thay thế không đáng có, ảnh hưởng trực tiếp đến năng suất làm việc.

Tại Thành Thái Motor, chúng tôi hiểu rằng không phải ai cũng có thời gian để nghiên cứu sâu các bảng tra kỹ thuật phức tạp. Với nhiều năm kinh nghiệm trong ngành, đội ngũ kỹ sư của chúng tôi sẵn sàng lắng nghe và đưa ra giải pháp puly phù hợp nhất cho từng ứng dụng cụ thể của bạn. Nếu có bất kỳ thắc mắc nào, đừng ngần ngại liên hệ với chúng tôi qua Hotline 0909.539.175 để nhận được sự tư vấn chuyên nghiệp và tận tâm.
