Cách tính tỷ số truyền puly là kiến thức quan trọng trong thiết kế và lắp đặt các hệ thống truyền động bằng dây đai. Việc tính toán chính xác tỷ số truyền giúp xác định đúng tốc độ quay giữa puly, đồng thời tối ưu mô-men xoắn theo yêu cầu vận hành. Nếu lựa chọn sai tỷ số truyền, hệ thống có thể gặp tình trạng quá tải, trượt dây đai, rung lắc. Trong bài viết này, Thành Thái Motor sẽ hướng dẫn cách tính tỷ số truyền puly kèm ví dụ thực tế để bạn dễ dàng áp dụng vào quá trình thiết kế và vận hành máy

Để tính tỷ số truyền cho puly chính xác hơn, cần xác định tốc độ quay của motor, tốc độ trục tải và đường kính của puly chủ động, puly bị động. Từ các thông số này có thể tính được tỷ số truyền và lựa chọn kích thước puly phù hợp.

Tỷ số truyền được xác định dựa trên tốc độ quay của trục chủ động và trục bị động:

i = n₁ / n₂

Trong đó:

n₁: Tốc độ puly chủ động, thường là tốc độ motor.
n₂: Tốc độ puly bị động, tức tốc độ trục tải.

Khi biết đường kính hai puly, có thể tính tỷ số truyền theo công thức:

i = D₂ / D₁

Trong đó:

D₁: Đường kính puly chủ động.
D₂: Đường kính puly bị động.

Ví dụ, puly chủ động 100 mm và puly bị động 200 mm thì tỷ số truyền là 2, tốc độ đầu ra giảm còn khoảng một nửa tốc độ motor.

Nếu biết tốc độ motor và tốc độ cần đạt, có thể xác định đường kính puly bị động theo công thức:

D₂ = n₁ × D₁ / n₂

Ví dụ motor chạy 1.450 vòng/phút, puly chủ động 100 mm và cần tốc độ đầu ra 725 vòng/phút thì puly bị động cần có đường kính khoảng 200 mm.

Với hệ thống sử dụng nhiều cặp puly, tỷ số truyền tổng được tính bằng cách nhân tỷ số truyền của từng cấp:

i tổng = i₁ × i₂ × … × iₙ

Cách tính này giúp hệ thống đạt tốc độ đầu ra thấp hơn và tăng mô men xoắn khi cần truyền động cho các thiết bị tải lớn.

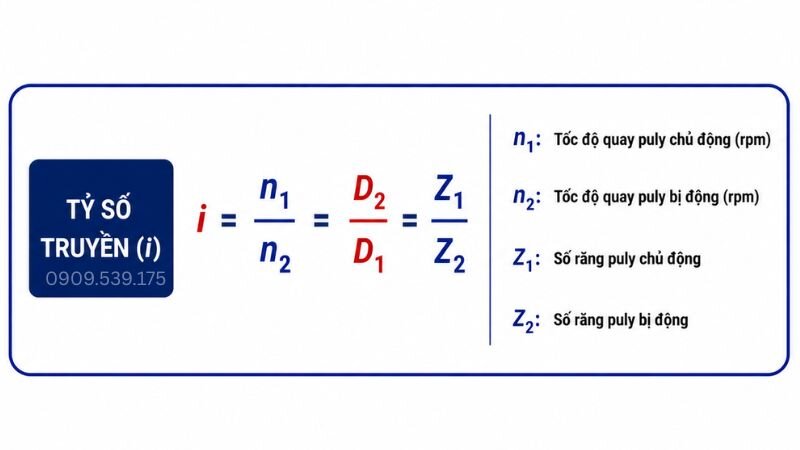

Các thông số cần xác định để tính tỷ số truyền puly chính xác

Sau khi xác định được tỷ số truyền, cần chọn kích thước puly phù hợp với motor, dây đai và không gian lắp đặt. Việc lựa chọn đúng giúp truyền động ổn định, hạn chế trượt đai và tăng tuổi thọ hệ thống.

Puly chủ động lắp trên trục motor nên có đường kính phù hợp với đường kính trục và loại dây đai sử dụng. Không nên chọn puly quá nhỏ vì dây đai phải uốn nhiều, dễ nóng và nhanh hỏng.

Sau khi có tỷ số truyền, có thể tính đường kính puly bị động theo công thức D₂ = i × D₁. Cần kiểm tra lại kích thước thực tế để tránh puly quá lớn gây vướng không gian hoặc làm tốc độ dây đai vượt giới hạn.

Tốc độ dây đai cần nằm trong giới hạn cho phép của loại dây đang sử dụng. Nếu tốc độ quá cao, dây đai dễ nóng, giãn và giảm tuổi thọ, đồng thời làm tăng nguy cơ trượt trong quá trình vận hành.

Khoảng cách giữa tâm hai puly cần phù hợp với chiều dài dây đai và có khả năng điều chỉnh để căng đai. Căng quá chặt làm tăng tải lên vòng bi, còn quá lỏng dễ gây trượt và rung khi máy hoạt động.

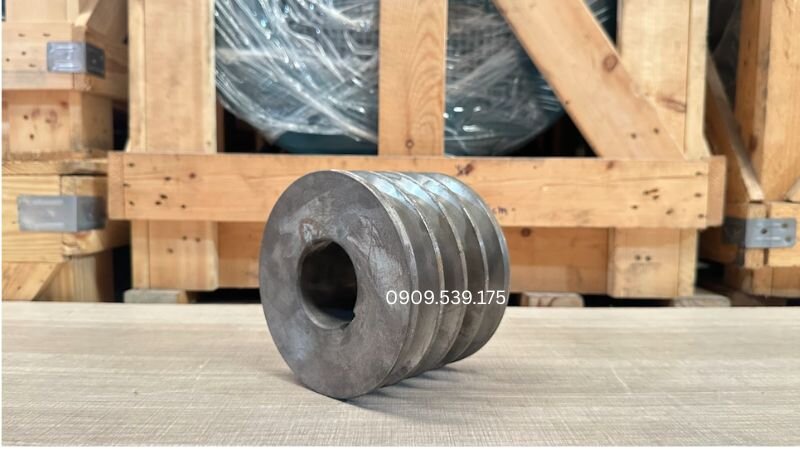

Hướng dẫn chọn puly chủ động và bị động phù hợp với tốc độ cần đạt

Sau khi tính toán và lựa chọn puly, tỷ số truyền thực tế vẫn có thể chênh lệch do điều kiện vận hành và tình trạng của hệ thống. Một số nguyên nhân thường gặp như sau:

Dây đai bị trượt, đặc biệt trong giai đoạn khởi động hoặc khi tải tăng đột ngột, sẽ khiến tốc độ của trục bị động thấp hơn so với giá trị tính toán. Hiện tượng này thường xảy ra khi dây đai đã cũ, bề mặt bị mòn hoặc lực căng không đủ. Nếu tình trạng kéo dài, không chỉ tỷ số truyền bị sai lệch mà dây đai còn nhanh hư hỏng và tiêu hao nhiều năng lượng hơn.

Sau thời gian dài sử dụng, rãnh puly có thể bị mòn hoặc biến dạng khiến dây đai không còn tiếp xúc đúng vị trí thiết kế. Điều này làm thay đổi đường kính làm việc thực tế của puly, dẫn đến tốc độ truyền động không còn đúng với giá trị tính toán ban đầu. Vì vậy, cần kiểm tra độ mòn của puly định kỳ và thay thế khi cần thiết.

Độ căng dây đai ảnh hưởng trực tiếp đến hiệu quả truyền động. Nếu dây quá chùng, hiện tượng trượt sẽ xảy ra nhiều hơn, làm giảm tốc độ đầu ra và giảm hiệu suất truyền công suất. Ngược lại, nếu căng quá mức, tải trọng tác động lên vòng bi và trục sẽ tăng cao, gây nóng ổ bi, phát sinh tiếng ồn và rút ngắn tuổi thọ của hệ thống.

Một lỗi phổ biến khi tính tỷ số truyền là sử dụng đường kính ngoài của puly thay vì đường kính làm việc – vị trí thực tế mà dây đai tiếp xúc. Sai số này sẽ làm kết quả tính toán không chính xác, dẫn đến lựa chọn sai tốc độ đầu ra hoặc mô-men xoắn của hệ thống. Do đó, khi thiết kế hoặc thay thế puly, cần đo đúng đường kính làm việc theo tiêu chuẩn kỹ thuật của nhà sản xuất để đảm bảo tỷ số truyền đạt yêu cầu.

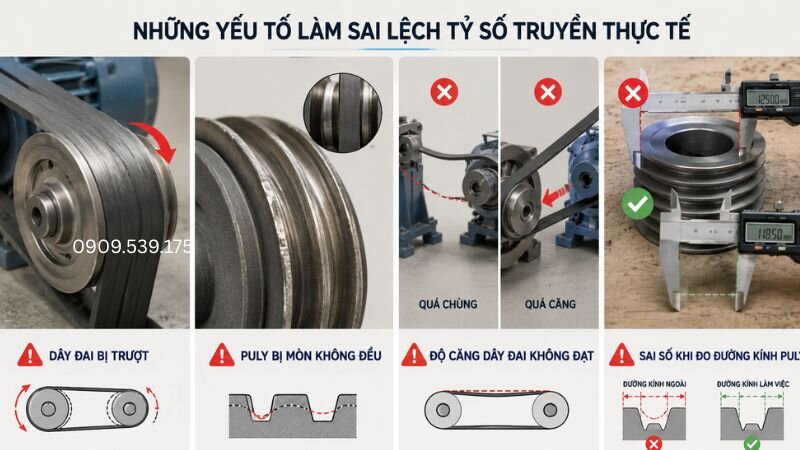

Các nguyên nhân khiến tỷ số truyền thực tế khác với kết quả tính toán

Sau khi lắp đặt, cần kiểm tra tốc độ thực tế để xác định hệ thống truyền động có đạt đúng tỷ số truyền đã tính toán hay không. Việc kiểm tra giúp phát hiện sớm tình trạng trượt đai, puly mòn hoặc lắp đặt chưa chính xác.

Sau khi lắp đặt hoàn chỉnh hệ thống truyền động, hãy sử dụng máy đo vòng tua (Tachometer) để đo tốc độ quay của trục chủ động và trục bị động. Nên thực hiện phép đo khi motor đang vận hành ở điều kiện tải thực tế thay vì chạy không tải, vì lúc này kết quả sẽ phản ánh chính xác tốc độ làm việc của hệ thống. Nếu có thể, hãy đo nhiều lần và lấy giá trị trung bình để tăng độ chính xác.

Tiến hành đối chiếu tốc độ đo được với giá trị đã tính toán theo tỷ số truyền puly. Nếu tốc độ đầu ra chênh lệch quá lớn so với thiết kế, nguyên nhân có thể đến từ hiện tượng trượt dây đai, dây đai bị giãn, puly mòn hoặc sai đường kính thực tế. Việc phát hiện sớm các sai lệch sẽ giúp tránh ảnh hưởng đến năng suất và độ ổn định của máy.

Trong quá trình vận hành, cần theo dõi tình trạng của dây đai, puly, vòng bi và các khớp nối. Nếu xuất hiện tiếng kêu bất thường, rung lắc mạnh hoặc nhiệt độ tăng cao, rất có thể dây đai đang quá căng, quá chùng hoặc hai puly chưa được căn chỉnh đồng tâm. Việc kiểm tra định kỳ sẽ giúp hệ thống truyền động duy trì hiệu suất cao và giảm hao mòn các chi tiết.

Nếu tốc độ đầu ra chưa đáp ứng yêu cầu vận hành, hãy tính toán lại tỷ số truyền và lựa chọn kích thước puly phù hợp hơn. Có thể tăng hoặc giảm đường kính puly chủ động hoặc puly bị động để đạt tốc độ mong muốn. Sau khi điều chỉnh, cần chạy thử và đo lại tốc độ bằng máy đo vòng tua để xác nhận hệ thống đã hoạt động đúng thông số thiết kế trước khi đưa vào sử dụng chính thức.

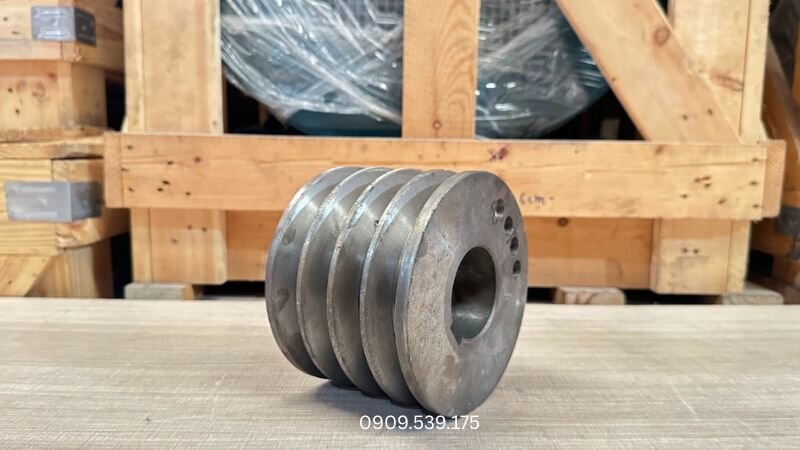

Các bước kiểm tra tốc độ và tỷ số truyền thực tế của hệ thống puly

Giá trị hình học của puly không đổi, nhưng tốc độ thực tế có thể giảm khi tải tăng do hiện tượng trượt và tổn hao trong hệ truyền động.

Có thể nếu kiểm tra lại tốc độ, mô-men, loại dây đai và khả năng chịu tải của hệ thống trước khi thay đổi kích thước puly.

Có. Khi giảm tốc độ qua puly, mô-men tại trục bị động có xu hướng tăng, nhưng giá trị thực tế còn phụ thuộc vào hiệu suất truyền động.

Có thể do dây đai chưa phù hợp với loại puly, kích thước puly không đúng hoặc hệ thống còn tồn tại sai lệch cơ khí cần kiểm tra.

Không phải trường hợp nào cũng cần. Nếu kích thước puly thay đổi làm chiều dài yêu cầu của dây đai khác đáng kể, nên chọn lại dây đai có kích thước phù hợp.

Việc tính toán tỷ số truyền puly chính xác giúp hệ thống đạt đúng tốc độ, truyền lực ổn định và hạn chế quá tải. Khi lắp đặt, cần xác định đúng đường kính làm việc của puly, duy trì độ căng dây đai phù hợp và kiểm tra định kỳ để hạn chế sai lệch, giúp hệ thống truyền động hoạt động bền bỉ hơn.
