Tìm hiểu puly rãnh là gì và ứng dụng trong truyền động cơ khí

Puly rãnh là bộ phận quan trọng trong hệ thống truyền động bằng dây đai, giúp truyền chuyển động và mô-men xoắn từ động cơ đến máy làm việc. Việc hiểu rõ puly rãnh là gì, cấu tạo và nguyên lý hoạt động sẽ giúp bạn lựa chọn đúng loại puly, đảm bảo hệ thống vận hành ổn định, giảm hao mòn và nâng cao hiệu suất. Trong bài viết này, Thành Thái Motor sẽ giải đáp chi tiết để bạn dễ dàng áp dụng vào thực tế.

Puly rãnh là gì

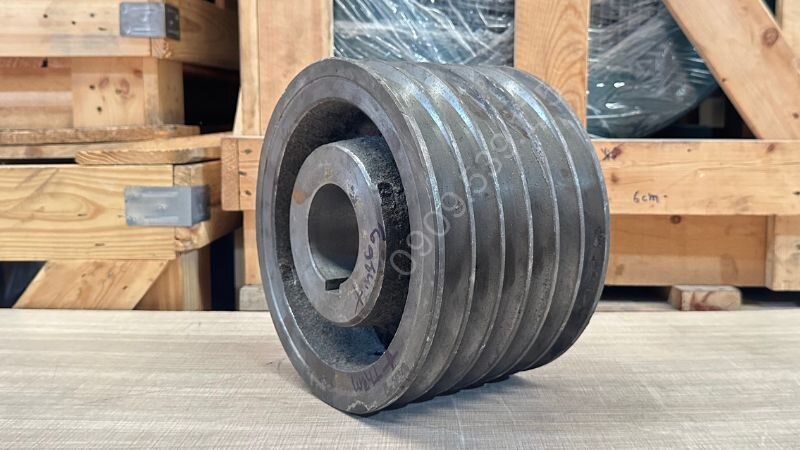

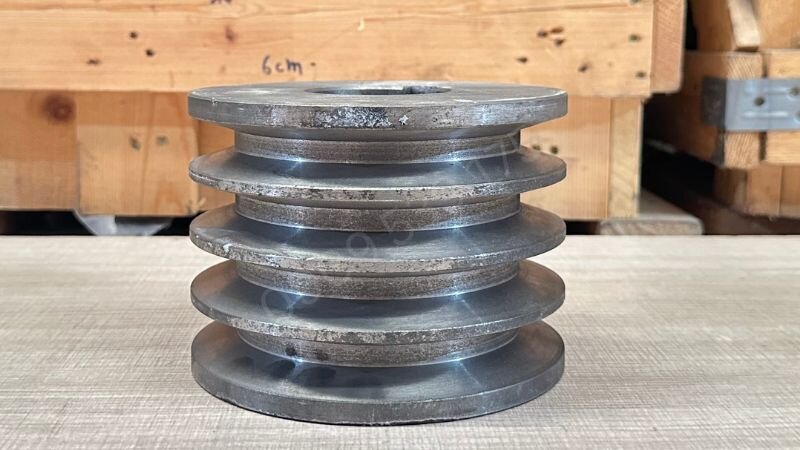

Puly rãnh (hay còn gọi là ròng rọc rãnh, bánh đai) là một bánh xe cơ khí có phần vành ngoài được gia công thành một hoặc nhiều rãnh lõm chạy dọc theo chu vi. Các rãnh này có biên dạng được thiết kế để khớp chính xác với hình dáng của dây curoa (dây đai) nhằm tạo ra độ bám dính khi hoạt động. Nhiệm vụ chính của puly rãnh là truyền mô-men xoắn và chuyển động quay từ trục động cơ sang các trục bị dẫn thông qua sợi dây curoa.

Cấu tạo chi tiết của một puly rãnh tiêu chuẩn

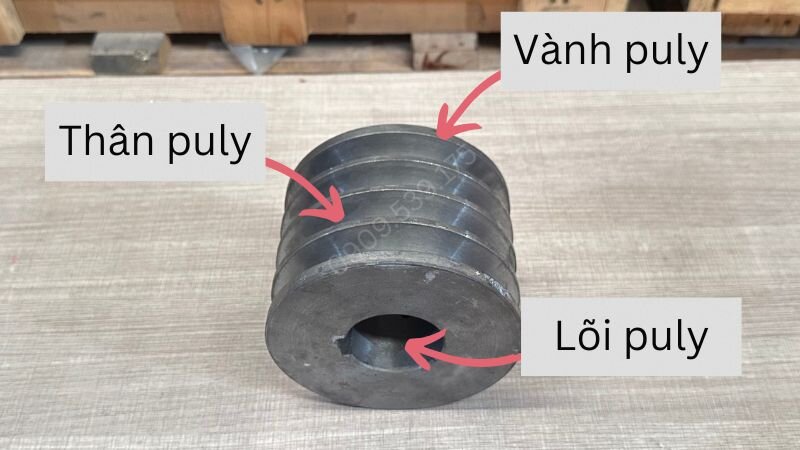

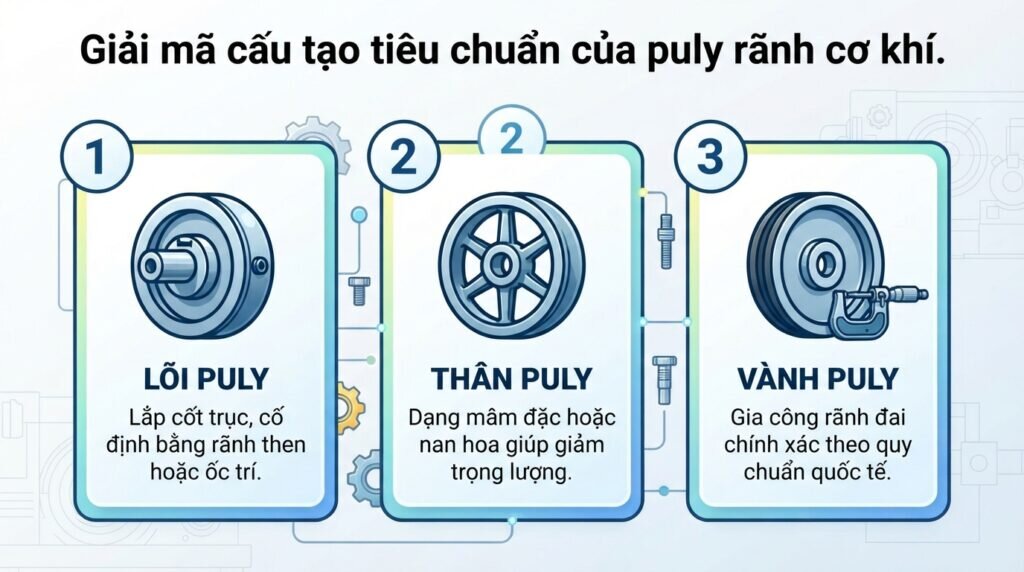

Puly rãnh hoàn chỉnh thường được đúc nguyên khối hoặc chế tạo lắp ghép từ các vật liệu chịu lực tốt như gang, thép, nhôm hoặc nhựa kỹ thuật. Cấu tạo cơ bản chia làm 3 phần:

• Lõi puly: Là phần chính giữa có đục lỗ trục để lắp vừa khít vào cốt (trục) của motor hoặc hộp số. Trên lỗ trục này thường phay thêm rãnh then hoặc có lỗ taro bắt ốc trí để khóa cứng puly, chống xoay trượt trên cốt.
• Thân puly: Là phần kết nối giữa lõi và vành ngoài. Tùy theo kích thước, thân puly có thể là dạng mâm đặc, mâm khoét lỗ hoặc dạng nan hoa vát mỏng để giảm bớt trọng lượng chung của cụm truyền động.
• Vành puly: Là phần mép ngoài cùng chứa các rãnh đai. Độ sâu, góc vát và số lượng rãnh trên vành puly phải được tiện chính xác theo quy chuẩn quốc tế để đảm bảo dây curoa lọt vào đúng vị trí tiếp xúc.

Nguyên lý truyền động kết hợp với dây curoa

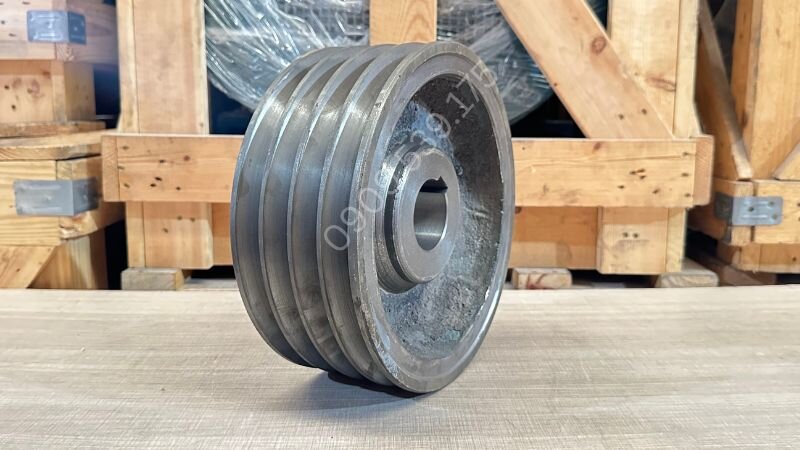

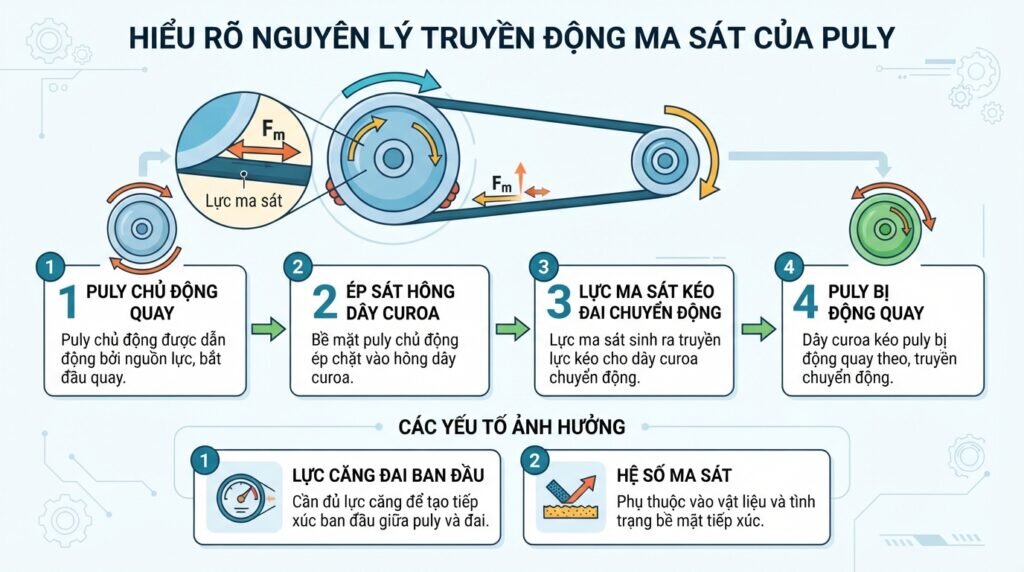

Hệ thống truyền động puly – dây đai hoạt động hoàn toàn dựa trên lực ma sát. Khi motor cấp nguồn làm trục chủ động quay, puly chủ động sẽ quay theo. Bề mặt rãnh puly ép sát vào hông của dây curoa tạo ra lực ma sát kéo đai chuyển động. Dây đai tiếp tục truyền lực kéo này làm quay puly bị động ở cụm máy công tác. Quá trình truyền lực này phụ thuộc vào lực căng đai ban đầu và hệ số ma sát giữa bề mặt rãnh puly và chất liệu làm dây đai.

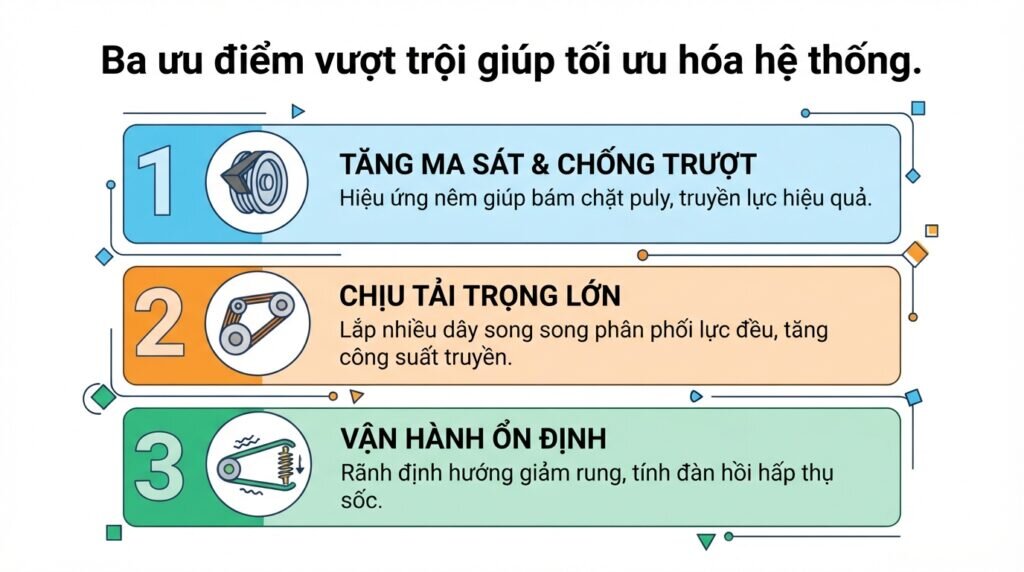

3 Ưu điểm vượt trội của hệ thống puly có rãnh

Việc sử dụng vành rãnh thay vì vành phẳng mang lại hiệu quả truyền tải cơ khí vượt trội dựa vào 3 yếu tố sau.

Tăng độ ma sát, chống trượt dây curoa

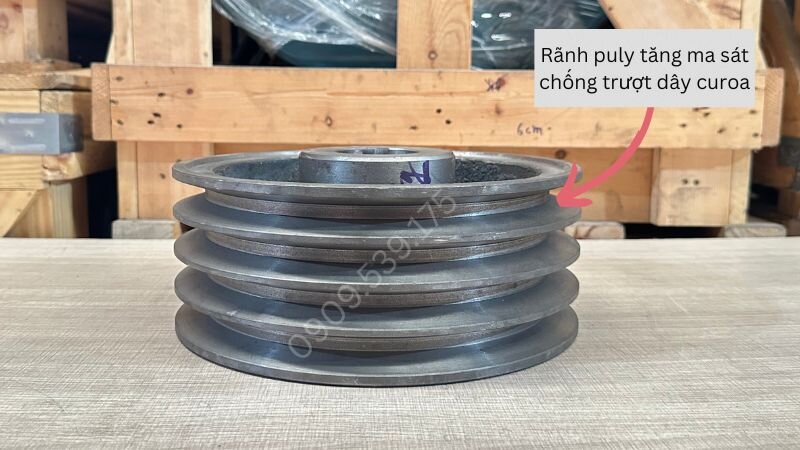

Thiết kế lõm vào trong của rãnh làm tăng tiết diện tiếp xúc giữa puly và hông dây curoa so với puly đai dẹt. Khi hệ thống chịu tải, lực căng đai có xu hướng kéo dây chìm sâu hơn vào rãnh (hiệu ứng nêm), tạo ra lực ép hướng tâm cực lớn. Điều này giúp triệt tiêu gần như hoàn toàn hiện tượng trượt đai khi khởi động máy hoặc khi máy chạy ở vòng tua cao.

Khả năng chịu tải trọng lớn, truyền lực mạnh mẽ

Nhờ kết cấu có thể tiện nhiều rãnh trên cùng một vành puly (từ 2 đến 10 rãnh hoặc hơn), người dùng có thể lắp ráp nhiều sợi dây curoa chạy song song cùng lúc. Cách bố trí này giúp phân bổ đều lực kéo, cho phép hệ thống truyền động chịu được tải trọng rất nặng, đáp ứng cho các cụm máy ép, máy nghiền công suất lớn mà không làm đứt dây.

Vận hành ổn định và giảm thiểu rung lắc

Khi vận hành, dây curoa được định hướng lọt thỏm và giữ chặt bên trong quỹ đạo rãnh. Thiết kế này ngăn chặn tình trạng dây đai văng lạng sang hai bên, giúp máy móc vận hành êm ái hơn. Sự đàn hồi của dây curoa kết hợp với rãnh puly còn đóng vai trò như một bộ giảm chấn, hấp thụ các cú sốc cơ học khi tải trọng thay đổi đột ngột, bảo vệ cụm vòng bi motor không bị vỡ.

Phân loại các dòng puly rãnh phổ biến trên thị trường

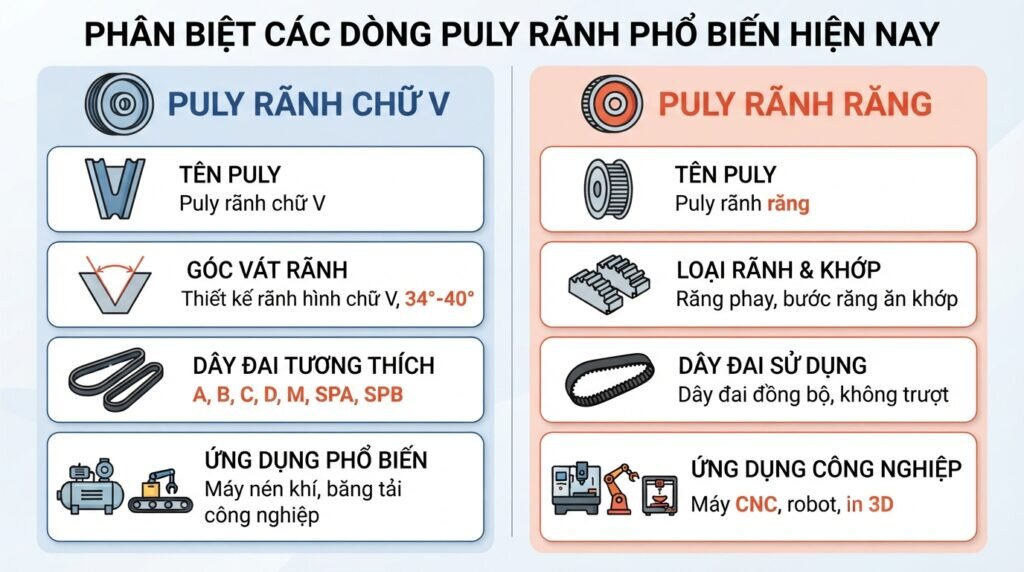

Tùy thuộc vào yêu cầu truyền tải và loại dây curoa sử dụng, puly rãnh công nghiệp được phân thành 2 nhóm chính như sau.

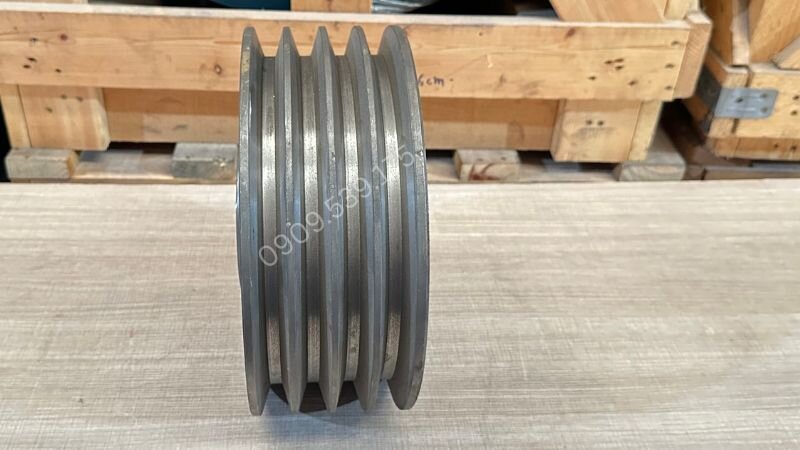

Puly rãnh chữ V (Dành cho dây curoa V)

Đây là dòng puly thông dụng nhất, vành puly có các rãnh tiết diện hình chữ V với góc vát tiêu chuẩn thường từ 34° đến 40°. Puly này tương thích với các mã dây đai chữ V tiêu chuẩn như bản A, B, C, D, M, SPA, SPB. Chúng được sử dụng rộng rãi trong các hệ thống không yêu cầu độ đồng bộ chính xác cao như máy nén khí, quạt công nghiệp, băng tải.

Puly rãnh răng (Dành cho dây curoa răng)

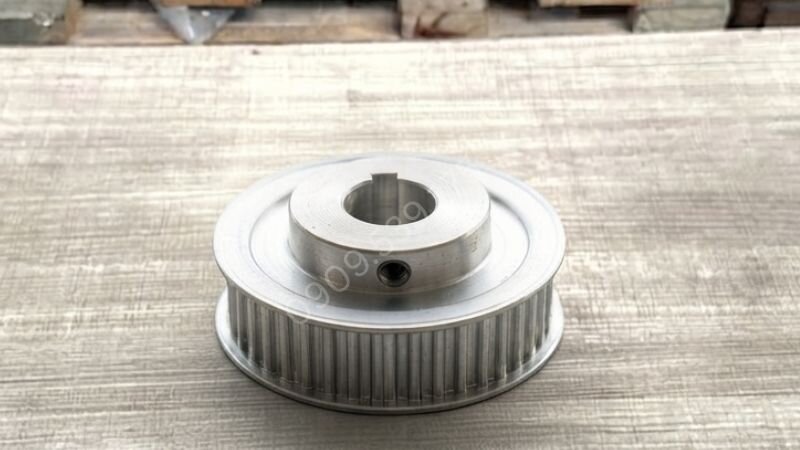

Bề mặt vành của puly này không có rãnh chữ V mà được phay các bước răng nằm ngang dọc theo chu vi. Các bước răng này ăn khớp hoàn hảo với các bước răng đúc trên dây curoa đồng bộ. Puly rãnh răng truyền động không có độ trượt, đảm bảo tỷ số truyền tuyệt đối chính xác. Loại này là chi tiết bắt buộc trong các máy cắt CNC, cánh tay robot, máy in 3D hoặc cơ cấu phối khí động cơ (dây curoa cam).

Hướng dẫn cách lựa chọn puly rãnh phù hợp

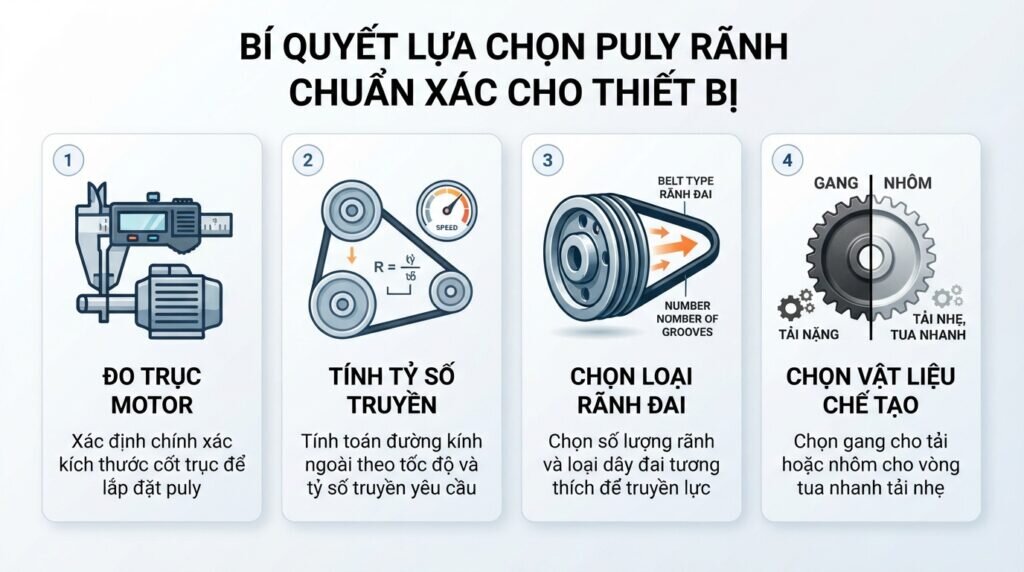

Để lựa chọn loại puly rãnh phù hợp, cần dựa trên các tiêu chí sau:

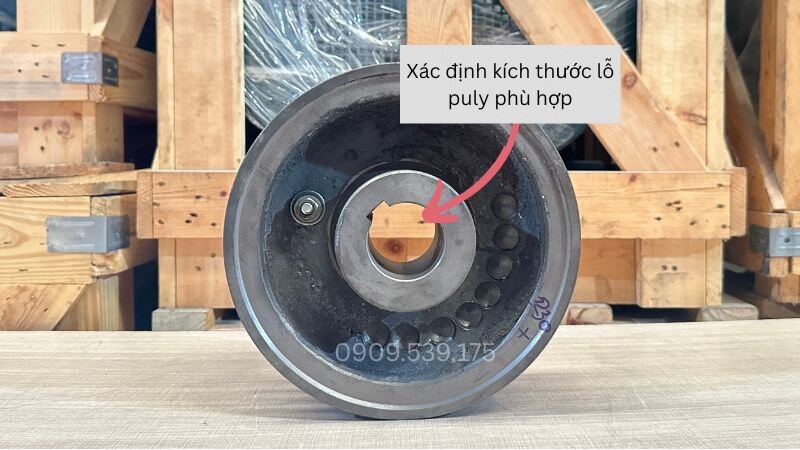

• Xác định đường kính cốt trục motor: Đo chính xác đường kính lỗ puly để đảm bảo lắp vừa khít với cốt trục.
• Tính toán đường kính ngoài puly: Dựa trên tốc độ vòng quay đầu ra mong muốn và tỷ số truyền cần thiết.
• Xác định số lượng và loại rãnh đai: Chọn loại rãnh (ví dụ: bản A, B) tương thích với loại dây curoa đang sử dụng.
• Chọn vật liệu chế tạo: Sử dụng puly gang cho các cơ cấu chịu tải nặng và puly nhôm cho các máy yêu cầu vòng tua nhanh, tải nhẹ để giảm quán tính.

Ứng dụng của puly rãnh trong công nghiệp

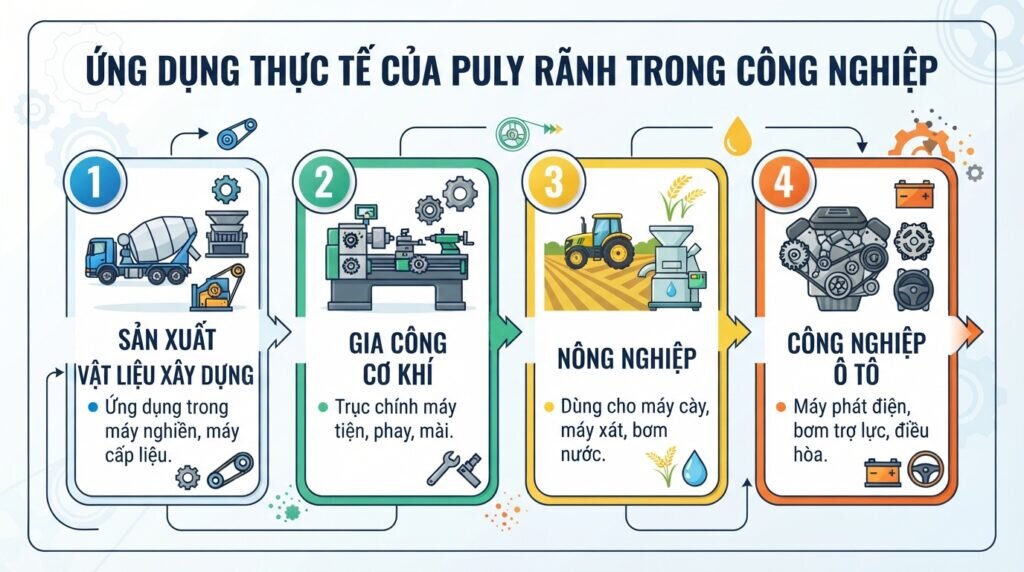

Puly rãnh được ứng dụng rộng rãi trong các hệ thống truyền động cơ khí như:

• Ngành sản xuất vật liệu xây dựng: Sử dụng cho hệ thống máy nghiền, máy cấp liệu trong nhà máy xi măng.
• Ngành gia công cơ khí: Truyền động cho hệ thống trục chính của máy tiện, máy phay, máy mài.
• Ngành nông nghiệp: Sử dụng cho các loại máy cày, máy xát lúa, hệ thống bơm nước.
• Ngành công nghiệp ô tô: Hệ thống truyền động lấy lực từ trục khuỷu để vận hành máy phát điện, bơm trợ lực lái và lốc lạnh điều hòa.

Câu hỏi thường gặp

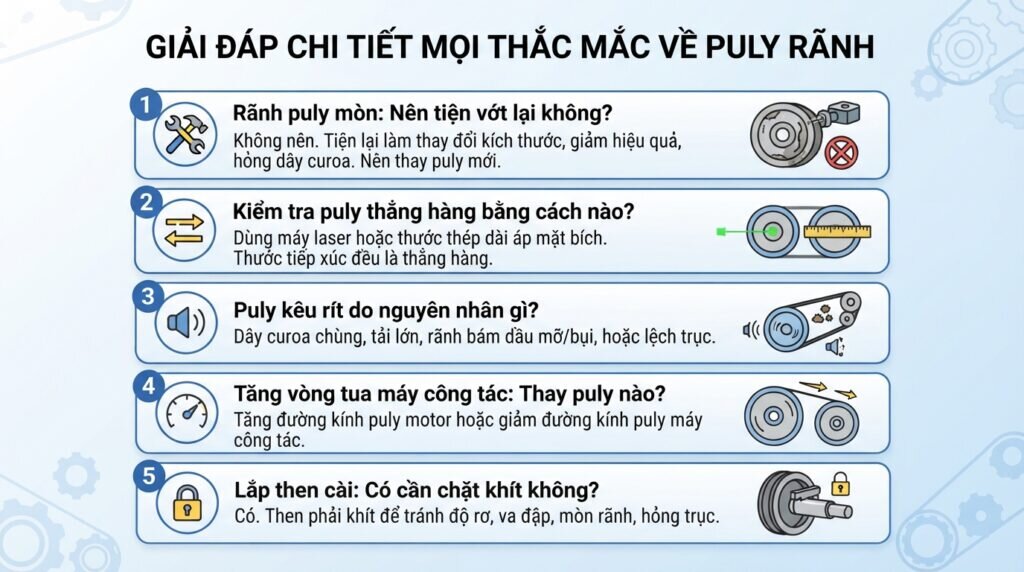

Kết luận

Hiểu rõ cơ chế puly rãnh là gì giúp quá trình lắp ráp, thiết kế và bảo dưỡng hệ thống truyền động đạt hiệu suất cao, không hao hụt công suất. Việc lựa chọn chuẩn xác cấu tạo, biên dạng rãnh và đảm bảo độ thẳng hàng khi lắp đặt chính là nguyên tắc sống còn giúp máy móc vận hành ổn định, tải trọng khỏe và kéo dài tuổi thọ cho hệ thống dây đai.
