Trong quá trình lắp đặt và bảo dưỡng động cơ giảm tốc (motor giảm tốc), việc hiểu rõ cách tra cứu thông số motor giảm tốc là yêu cầu bắt buộc đối với người dùng. Bài viết này Thành Thái Motor sẽ giải đáp chi tiết ý nghĩa của từng kí hiệu trên motor giảm tốc, giúp bạn chọn đúng tải, cấp đúng nguồn điện và đấu nối an toàn. Việc nắm vững các thông số này giúp ngăn chặn triệt để các rủi ro chập cháy do sai lệch kỹ thuật.
Tổng hợp các kí hiệu trên motor giảm tốc phổ biến
Tem nhãn đính trên thân máy bằng kim loại là nơi cung cấp toàn bộ thông số kỹ thuật cốt lõi do nhà sản xuất quy định. Các thông số này bao gồm nhóm chỉ số về nguồn điện cung cấp, tốc độ đầu ra, kết cấu cơ khí và các tiêu chuẩn bảo vệ an toàn công nghiệp.
Kí hiệu công suất (P / kW / HP)
Ký hiệu công suất cho biết khả năng sinh công của motor giảm tốc, giúp người dùng lựa chọn thiết bị phù hợp với tải trọng và yêu cầu vận hành thực tế.
kW (Kilowatt): Đây là đơn vị đo mức độ tiêu thụ điện năng và khả năng sinh công của động cơ theo hệ đo lường quốc tế
HP (Horsepower): Thường được giới kỹ thuật gọi dân dã là “ngựa”.
P: Đây là đại lượng vật lý đại diện cho khả năng sinh công hoặc mức độ tiêu thụ điện năng của motor trong một đơn vị thời gian.

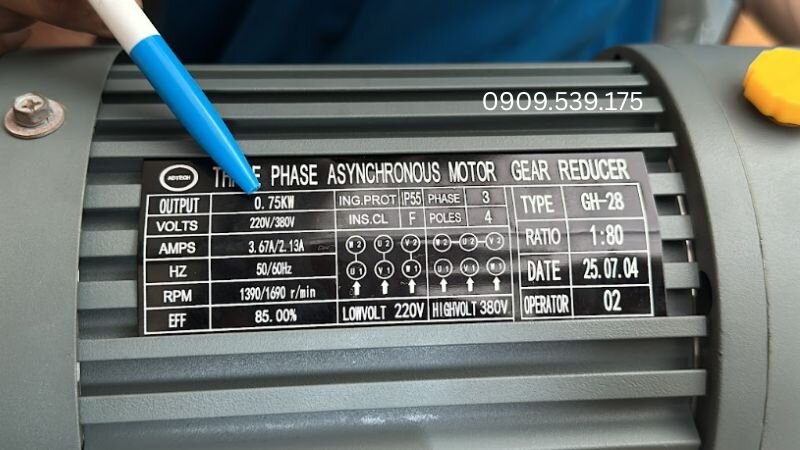

Ký hiệu công suất trên tem motor giảm tốc
Kí hiệu điện áp định mức (U / V)
Ký hiệu điện áp định mức cho biết loại động cơ điện (motor điện) phù hợp để motor giảm tốc hoạt động ổn định, an toàn và đạt đúng công suất thiết kế của nhà sản xuất.
220V: Là mức điện áp lưới điện dân dụng, thường gắn liền với dòng motor điện 1 pha (động cơ điện 1 pha), sử dụng cho các thiết bị điện gia đình hoặc xưởng sản xuất nhỏ.
380V / 660V: Là mức điện áp lưới điện công nghiệp hạ thế, thường gắn liền với dòng motor điện 3 pha (động cơ điện 3 pha) sử dụng cho máy móc sản xuất công nghiệp, nhà xưởng có phụ tải lớn. Việc đấu nối sai nguồn điện cho motor giảm tốc vô cùng nguy hiểm và dễ gây hư hỏng nặng.

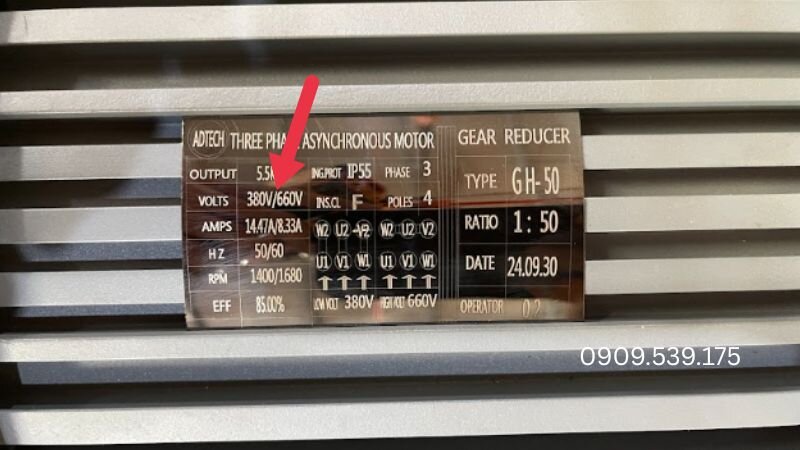

Hướng dẫn nhận biết điện áp định mức motor giảm tốc
Kí hiệu dòng điện định mức (I / A)
Đo bằng Ampe (A), chỉ cường độ dòng điện tối đa khi máy chạy đủ tải trọng định mức. Người dùng bắt buộc dùng thông số này để tính toán tiết diện dây cáp điện và cài đặt thiết bị đóng cắt bảo vệ như Aptomat hay rơ-le nhiệt trong tủ điện điều khiển.

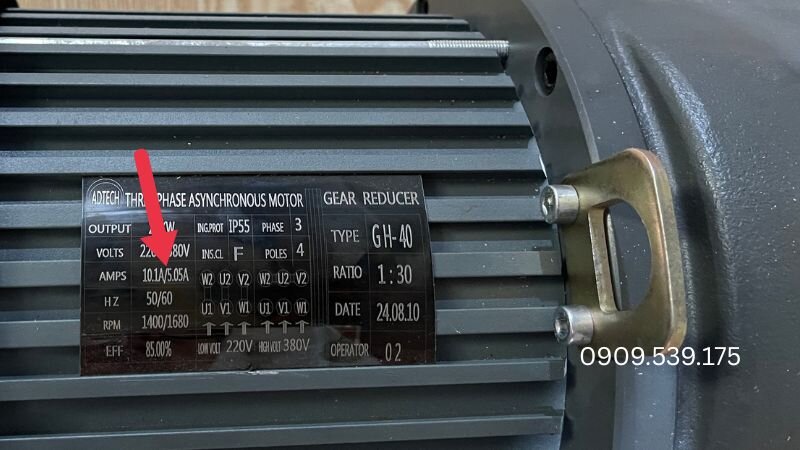

Ký hiệu cường độ dòng điện của động cơ giảm tốc
Kí hiệu tốc độ vòng quay
Thường viết tắt là RPM (Revolutions Per Minute) hoặc r/min là ký hiệu để chỉ số vòng quay của trục trên phút.
2900 RPM (2 cực – 2P): Đây là tốc độ vòng quay nhanh nhất của dòng motor phổ thông (động cơ có 1 cặp cực từ). Thiết bị quay rất nhanh nhưng lực kéo đầu vào ở mức vừa phải, chuyên dùng cho các thiết bị cần lưu lượng hoặc áp lực lớn như máy bơm nước ly tâm, quạt công nghiệp ly tâm, hoặc máy mài.
1450 RPM (4 cực – 4P): Đây là mức tốc độ tiêu chuẩn và phổ biến nhất trên thị trường (chiếm tới hơn 80% ứng dụng). Động cơ có 2 cặp cực từ, đạt độ cân bằng hoàn hảo giữa tốc độ và lực kéo. Dòng tốc độ này ứng dụng cực kỳ rộng rãi cho các hệ thống băng tải, máy trộn, máy nghiền công suất vừa.
960 RPM (6 cực – 6P): Tốc độ vòng quay chậm nhưng lực vặn (mô-men xoắn) lại rất lớn ngay từ khi khởi động nhờ sở hữu tới 3 cặp cực từ. Dòng động cơ này chuyên trị các tác vụ nặng, tải trọng cao, vận hành liên tục nhưng cần kiểm soát tốc độ chậm như thang máy chở hàng, vận thăng xây dựng, hoặc máy khuấy chất lỏng đậm đặc.

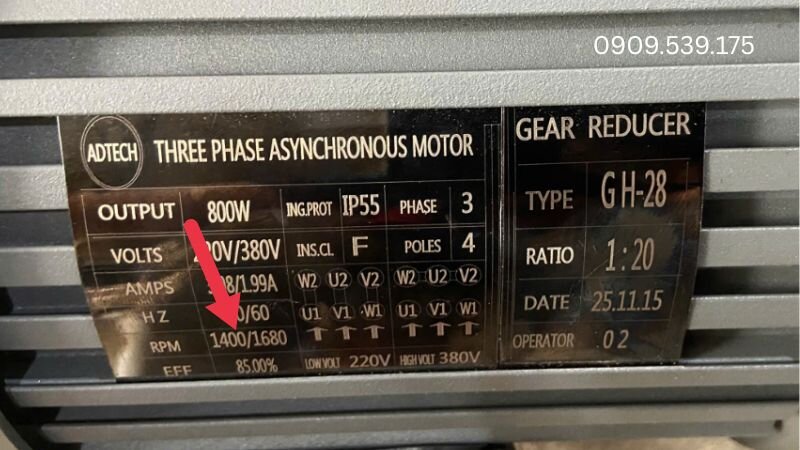

Ký hiệu tốc độ vòng quay RPM trên motor giảm tốc
Kí hiệu tần số (Hz)
Ghi bằng Hertz (Hz). Đối với phần lớn các dòng motor giảm tốc, tần số định mức tiêu chuẩn luôn là 50Hz. Một số dòng máy hiện đại có thể ghi dải tần số kép 50/60Hz. Cần đặc biệt lưu ý, nếu dùng motor có thông số định mức độc lập là 60Hz cắm trực tiếp chạy trên lưới điện 50Hz, tốc độ vòng quay thực tế của trục đầu ra sẽ bị sụt giảm khoảng 20% so với thông số ghi trên tem.

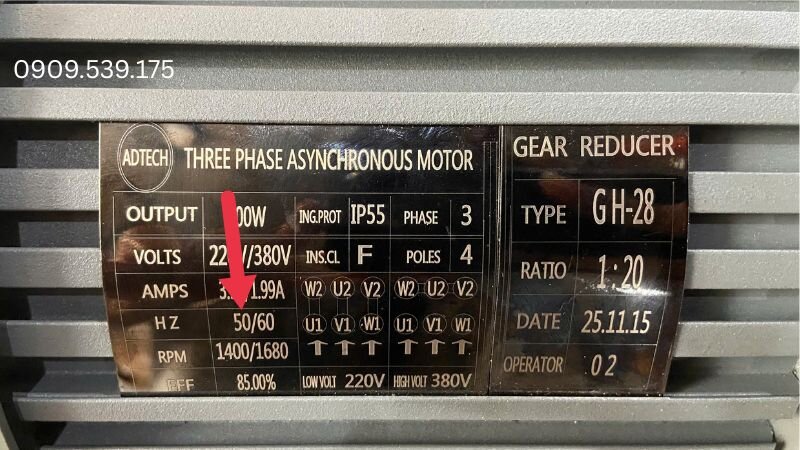

Ký hiệu tần số Hz trên motor giảm tốc
Kí hiệu số pha
Viết tắt là Phase hoặc PH. Kí hiệu 1PH tương ứng với động cơ sử dụng nguồn điện xoay chiều 1 pha. Kí hiệu 3PH tương ứng với động cơ dùng điện 3 pha công nghiệp.
1 PH (1 Phase): Motor giảm tốc tương ứng với động cơ sử dụng nguồn điện xoay chiều 1 pha (điện dân dụng 220V). Đặc điểm của dòng motor này là tính tiện dụng cao, dễ dàng đấu nối và cắm trực tiếp vào lưới điện gia đình, văn phòng hay các hộ kinh doanh nhỏ. Dòng 1 pha thường được ứng dụng cho các thiết bị công suất vừa và nhỏ như máy trộn cỡ nhỏ, quạt thông gió, hoặc băng chuyền mini.
3 PH (3 Phase): Tương ứng với động cơ dùng điện 3 pha công nghiệp (phổ biến là 380V). Động cơ 3 pha có lợi thế vượt trội về mặt kỹ thuật, sinh ra từ trường quay đều, giúp thiết bị chạy cực kỳ khỏe, êm ái, khả năng tự khởi động tốt và tiết kiệm điện năng hơn đáng kể khi mang tải nặng.

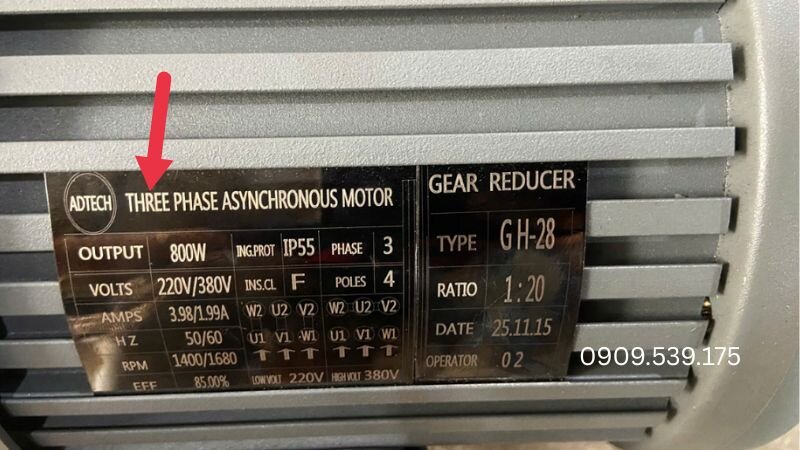

Cách đọc thông số số pha trên motor giảm tốc
Kí hiệu đấu nối Sao (Y) và Tam giác (Δ)
Đối với phần động cơ giảm tốc, việc đấu nối dây (đặt thanh đồng trong hộp điện) phụ thuộc hoàn toàn vào nguồn điện bạn sử dụng.
Đấu hình Sao (Y): Bắt buộc dùng khi đấu trực tiếp motor giảm tốc vào lưới điện công nghiệp 3 pha 380V.
Đấu hình Tam giác (Δ): Bắt buộc dùng khi motor giảm tốc được chạy qua biến tần cho ra điện 3 pha 220V.

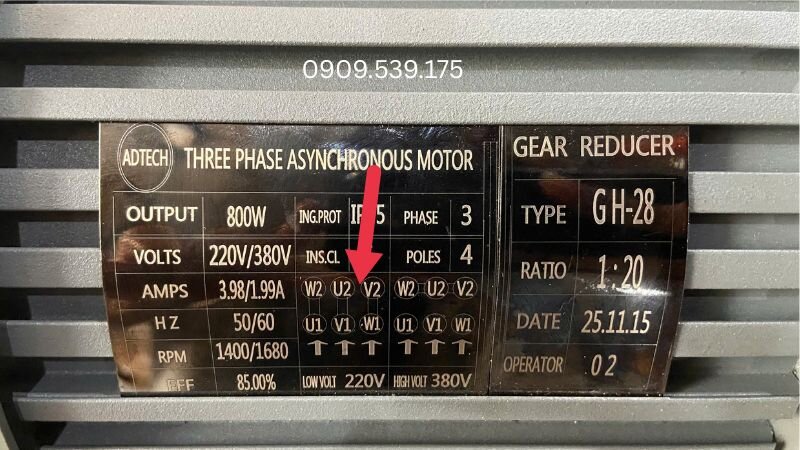

Ký hiệu đấu nối Sao (Y) và Tam giác (Δ) trên motor giảm tốc
Kí hiệu cấp bảo vệ vỏ máy
Viết tắt là IP kèm theo 2 chữ số, thường là IP54, IP55. Chỉ số này thể hiện khả năng chống xâm nhập của bụi và nước vào bên trong vỏ máy.
IP54: Có khả năng ngăn chặn phần lớn lượng bụi mịn (không lọt vào đủ để gây hại cho máy) và chống được nước bắn tạt vào từ mọi hướng. Chuẩn này phù hợp cho môi trường nhà xưởng thông thường, khô ráo.
IP55: Có khả năng ngăn bụi hiệu quả và chống tia nước áp lực thấp từ mọi hướng. Đây là cấp bảo vệ phổ biến trên các motor công nghiệp nhờ độ bền và khả năng làm việc ổn định trong nhiều môi trường.

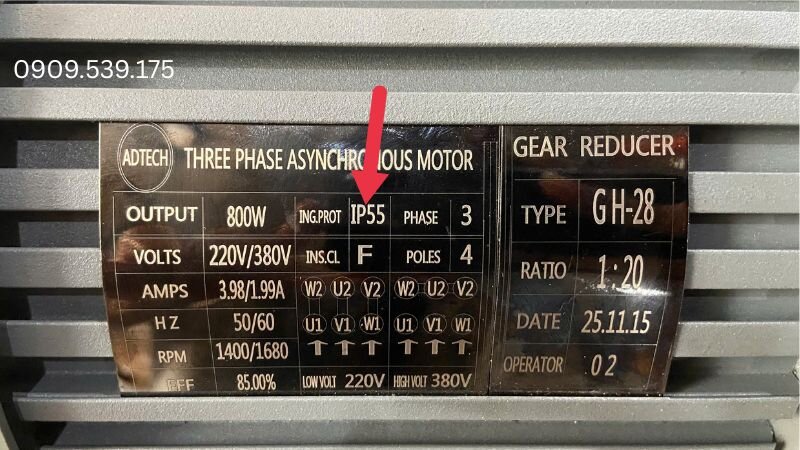

Ký hiệu cấp bảo vệ IP54 và IP55 trên motor giảm tốc
Kí hiệu lớp cách điện
Thường được ghi là INS.CL (Insulation Class), thể hiện khả năng chịu nhiệt cực đại của vật liệu cách điện trên cuộn dây đồng.
Lớp cách nhiệt F (Class F): Chịu nhiệt tối đa 155°C, giúp motor vận hành liên tục, chịu tải nặng và làm việc ổn định trong môi trường nhiệt độ cao mà không ảnh hưởng tuổi thọ cuộn dây.

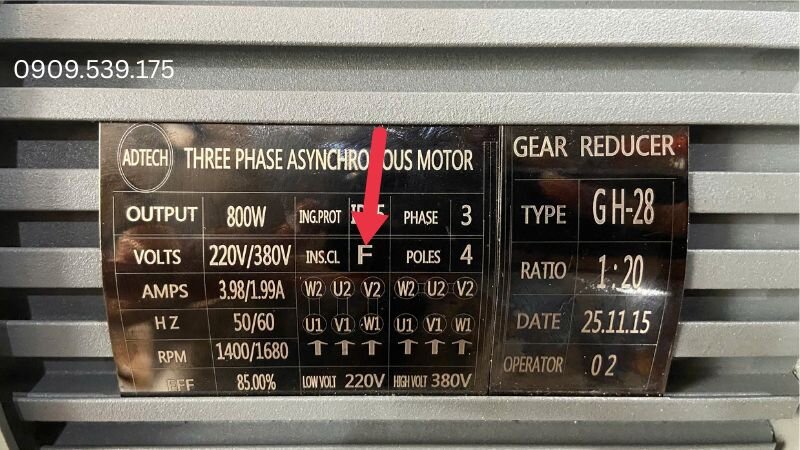

Cách đọc thông số lớp cách điện của motor giảm tốc
Kí hiệu kiểu lắp đặt motor giảm tốc GH (Chân đế) hoặc GV (Mặt bích)
Tại Thành Thái Motor có sẵn đầy đủ motor giảm tốc kiểu chân đế (GH) và mặt bích (GV), đáp ứng đa dạng nhu cầu lắp đặt cho băng tải, máy khuấy, hệ thống truyền động công nghiệp.
GH (Kiểu chân đế): Ký hiệu của dòng motor giảm tốc cố định bằng chân đế. Máy được lắp đặt bằng cách bắt 4 bulong (ốc) từ các lỗ trên chân đế xuống mặt sàn, bệ đỡ hoặc khung máy. Kiểu này cực kỳ phổ biến để kéo băng tải, tời hàng hoặc hệ thống nhông xích.
GV (Kiểu mặt bích): Ký hiệu của dòng motor giảm tốc mặt bích. Người thợ sẽ lắp đặt bằng cách úp mặt bích và bắt ốc trực tiếp vào vách máy, nắp bồn khuấy hóa chất hoặc bồn trộn.
Ký hiệu kiểu lắp đặt GH và GV trên motor giảm tốc
Câu hỏi thường gặp
Nếu tem nhãn bị mờ hoặc bong tróc thì phải làm sao?
Không nên cấp điện thử trực tiếp. Hãy dùng đồng hồ VOM xác định cuộn dây và kiểm tra bằng ampe kìm khi chạy không tải để đối chiếu thông số.
Tại sao đo dòng điện thực tế (Ampe) lúc máy chạy lại thấp hơn số ghi trên tem?
Dòng điện trên tem là giá trị định mức khi motor hoạt động đủ tải. Nếu chạy nhẹ tải hoặc không tải, dòng điện đo thực tế thấp hơn là hoàn toàn bình thường.
Mua motor giảm tốc cũ, thông số trên tem có còn chính xác không?
Thông số trên tem chỉ mang tính tham khảo. Với motor sử dụng lâu năm, nên trừ hao khoảng 15–20% công suất thực tế để tránh tình trạng quá tải.
Khi bảo dưỡng sơn lại vỏ hộp số, có cần lưu ý gì đến phần tem nhãn không?
Cần che kín tem nhãn trước khi sơn để tránh mất thông số kỹ thuật, gây khó khăn cho bảo trì, đấu nối điện và thay thế thiết bị sau này.
Dựa vào tem nhãn, làm sao biết motor có thể gắn biến tần để chạy ở tốc độ cực thấp không?
Hầu hết motor 3 pha đều dùng được với biến tần. Tuy nhiên, khi chạy dưới 20Hz, quạt làm mát quay chậm nên cần lắp thêm quạt cưỡng bức để tránh quá nhiệt.
Kết luận
Đọc hiểu chính xác tem nhãn là thao tác cơ sở bắt buộc trước khi cấp nguồn và vận hành. Căn cứ vào các chỉ số điện áp, công suất, sơ đồ đấu nối và tiêu chuẩn bảo vệ để thiết lập hệ thống tủ điện và lắp đặt cơ khí đúng kỹ thuật. Điều này giúp hệ thống motor giảm tốc làm việc với hiệu suất cao nhất và duy trì tuổi thọ lâu dài cho dây chuyền sản xuất.
