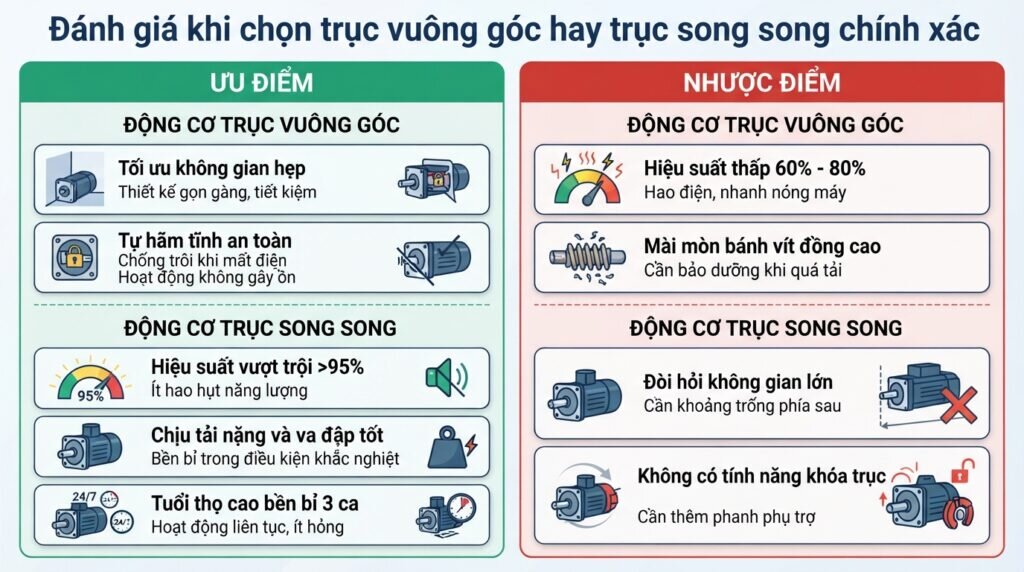

Đánh giá khi chọn trục vuông góc hay trục song song chính xác.

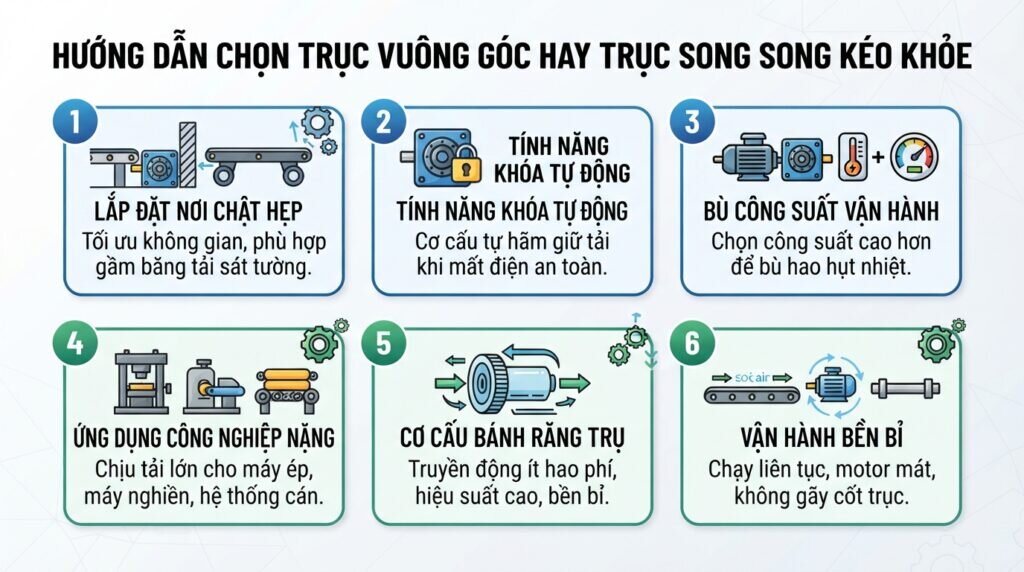

Hướng dẫn chọn trục vuông góc hay trục song song kéo khỏe.

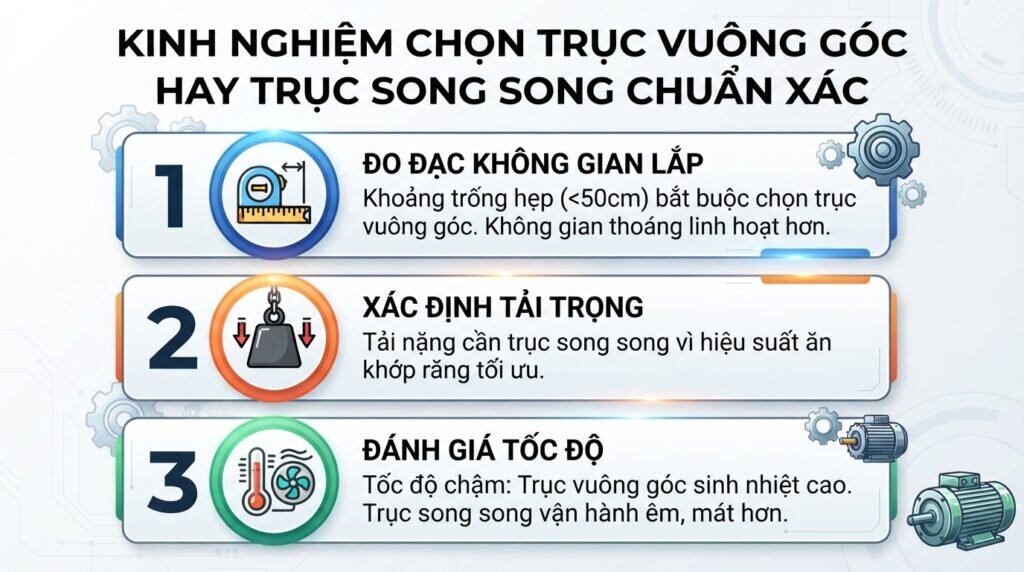

Kinh nghiệm chọn trục vuông góc hay trục song song chuẩn xác.

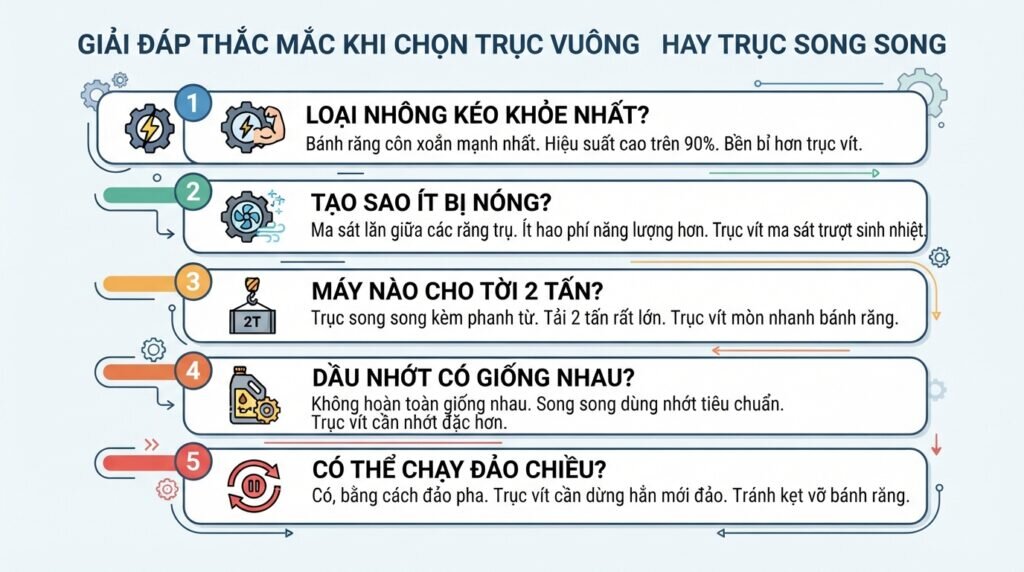

Giải đáp thắc mắc khi chọn trục vuông góc hay trục song song.

Nhiều người khi thiết kế hệ thống truyền động thường lấn cấn không biết nên lắp dáng máy nào để vừa tiết kiệm không gian lại vừa đảm bảo sức kéo tải khỏe. Việc ra quyết định chọn trục vuông góc hay trục song song là bước kỹ thuật vô cùng quan trọng để hệ thống vận hành êm ái và đạt hiệu suất cao nhất. Bài viết dưới đây Thành Thái Motor sẽ phân tích rõ đặc tính cơ khí để giúp bạn mua đúng động cơ giảm tốc (motor giảm tốc) cho máy móc của mình.

Dưới đây là bảng tổng hợp nhanh 4 yếu tố kỹ thuật khác biệt nhất giữa hai dòng động cơ giảm tốc giúp bạn dễ dàng đối chiếu:

Tiêu chí cốt lõi	Động cơ giảm tốc trục vuông góc	Động cơ giảm tốc trục song song
Không gian và vị trí lắp	Thiết kế trục ra vuông 90 độ, thân máy ôm sát vào sườn thiết bị. Tối ưu tuyệt đối cho không gian chật hẹp, gầm máy thấp hoặc vị trí sát tường.	Thân máy nối tiếp theo đường thẳng, tạo thành khối trụ dài. Bắt buộc không gian phía sau đuôi motor phải đủ rộng rãi để dễ dàng lắp đặt và bảo dưỡng.
Khả năng kéo tải nặng	Truyền động bằng cơ cấu trục vít – bánh vít sinh ra ma sát trượt. Hao hụt năng lượng nhiều thành nhiệt năng, chỉ phù hợp kéo tải từ nhẹ đến trung bình.	Truyền động bằng bánh răng nghiêng ma sát lăn, giảm tối đa hao hụt. Chịu được lực vặn xoắn rất lớn, sức kéo tải cực nặng và chống va đập cơ khí rất tốt.
Khả năng chống trôi ngược	Ma sát ăn khớp lớn tự tạo ra khả năng tự hãm tĩnh khi ngắt điện. Chống trôi ngược tự do rất hiệu quả cho cơ cấu nâng hạ hoặc các băng tải dốc.	Trục quay trơn hai chiều, hoàn toàn không có tính năng tự khóa trục. Phải lắp thêm cụm phanh điện từ ở đuôi motor nếu hệ thống yêu cầu chống lùi.
Mức giá bán thực tế	Cấu tạo đơn giản, vật liệu bánh vít hợp kim đồng phổ thông nên giá thành khá rẻ. Phù hợp cho các dự án có ngân sách đầu tư ban đầu thấp.	Bánh răng nghiêng được gia công từ thép hợp kim chịu lực, yêu cầu độ chính xác cao nên giá thành thường thuộc phân khúc tầm trung đến mức cao.

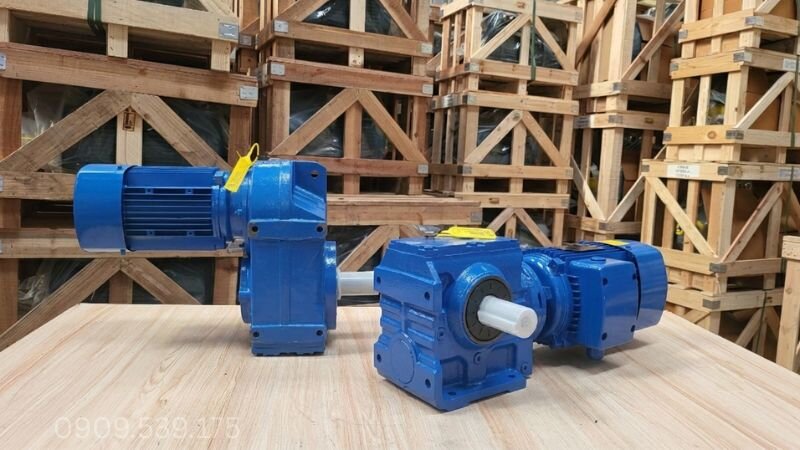

Phân biệt động cơ giảm tốc trục vuông góc và trục song song

Mỗi loại động cơ giảm tốc có cấu tạo và đặc điểm riêng, phù hợp với từng không gian lắp đặt và yêu cầu vận hành khác nhau.

Động cơ giảm tốc trục vuông góc sở hữu nhiều đặc điểm cấu tạo chuyên biệt, rất phù hợp với các không gian lắp đặt hẹp nhưng cũng có một số hạn chế nhất định về hiệu suất và khả năng chịu tải nặng.

Ưu điểm:

Tối ưu không gian lắp ráp: Trục đầu ra vuông góc 90 độ cho phép toàn bộ thân motor xếp gọn dọc theo sườn máy, giải quyết triệt để tình trạng thiếu hụt diện tích thi công.
Tính năng tự hãm tĩnh an toàn: Cơ cấu truyền động sinh ma sát trượt lớn, giúp trục tự động khóa chặt một chiều khi ngắt điện, chống trôi dốc hiệu quả.
Vận hành êm, triệt tiêu tiếng ồn: Bánh răng ăn khớp trượt liên tục giúp hạn chế tối đa các lực va đập cơ khí, cho phép hệ thống chạy êm ái ở dải tốc độ chậm.

Nhược điểm:

Hiệu suất thấp, hao điện: Công suất thực tế truyền tới trục chỉ đạt 60% – 80% do thất thoát năng lượng thành nhiệt. Máy nóng nhanh nếu chạy tải nặng liên tục.
Tốc độ mài mòn cao: Bánh vít hợp kim đồng khá mềm. Nhông dễ bị mòn mẻ, trượt răng hoặc bó kẹt nếu thường xuyên ép máy chạy vượt mức tải trọng thiết kế.

Đặc điểm của động cơ giảm tốc trục vuông góc

ộng cơ giảm tốc trục song song sở hữu hiệu suất truyền động vượt trội và khả năng chịu tải nặng rất tốt, tuy nhiên yêu cầu mặt bằng bố trí không gian phía sau vị trí lắp đặt phải tương đối rộng rãi.

Ưu điểm:

Hiệu suất truyền động vượt trội: Hệ bánh răng trụ nghiêng sử dụng ma sát lăn. Hiệu suất thực tế đạt trên 95%, tối đa hóa sức kéo và tối ưu điện năng tiêu thụ.
Chịu tải nặng và va đập tốt: Nhông gia công từ thép hợp kim nguyên khối tôi cứng, chịu được lực vặn xoắn lớn và các cú sốc tải đột ngột trong công nghiệp.
Tuổi thọ cao, chạy mát mẻ: Kết cấu cơ khí tản nhiệt tốt, ít hao mòn ma sát. Đảm bảo độ bền bỉ kể cả khi bắt máy hoạt động liên tục 3 ca, giãn chu kỳ bảo dưỡng.

Nhược điểm:

Yêu cầu không gian lớn: Motor và phần đầu giảm tốc tạo thành một khối thẳng dài. Đòi hỏi mặt bằng bố trí phía sau vị trí bắt bản mã phải đủ không gian.
Không có tính năng khóa trục: Do trục quay trơn, nếu lắp cho thang nâng hàng hay tời cẩu, bắt buộc phải tốn thêm chi phí độ phanh từ để chống rơi tự do.

Đặc điểm của động cơ giảm tốc trục song song

Việc lựa chọn phụ thuộc vào không gian lắp đặt, tải trọng và yêu cầu vận hành của hệ thống để đảm bảo lực kéo và độ bền.

Đây là phương án bắt buộc khi hệ thống bị giới hạn không gian như gầm băng tải sát tường hoặc cần tính năng khóa chống trôi khi ngắt điện. Tuy nhiên, người dùng nên chọn motor có công suất lớn hơn tính toán thực tế một chút để bù trừ lượng công suất hao hụt do sinh nhiệt.

Ưu tiên dòng máy này cho ứng dụng công nghiệp nặng như máy ép, máy nghiền hoặc hệ thống cán. Nhờ cơ cấu truyền động bánh răng trụ ít hao phí, dáng máy này đáp ứng tốt cường độ chạy liên tục với lực kéo lớn, đảm bảo motor chạy mát và không lo gãy cốt trục.

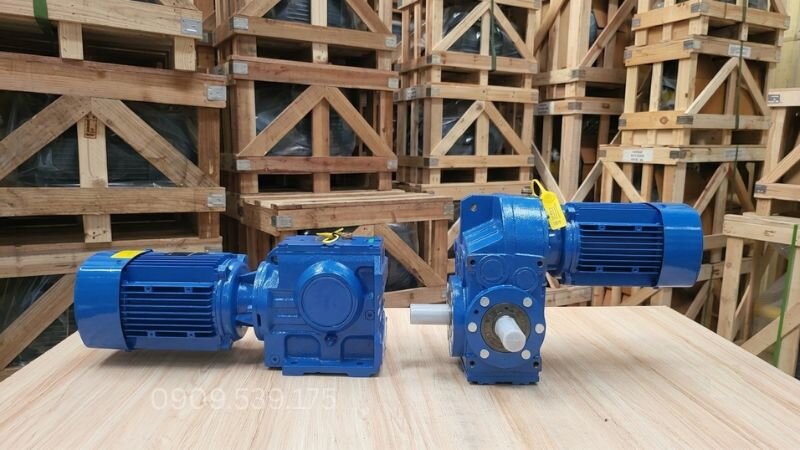

Chọn đúng động cơ giảm tốc giúp máy kéo khỏe

Để chọn đúng loại động cơ giảm tốc, cần xem xét không gian lắp đặt, tải trọng và tốc độ đầu ra của hệ thống.

Trước khi mua, hãy đo kỹ khoảng cách từ bệ lắp máy đến vách ngăn. Nếu khoảng trống phía sau motor nhỏ hơn 50cm, trục vuông góc là giải pháp bắt buộc. Trường hợp không gian thoáng đãng bốn bề, bạn hoàn toàn có thể tự do lựa chọn dòng máy dựa theo yêu cầu lực kéo thực tế của hệ thống.

Kỹ sư cần tính được mô-men xoắn đầu ra (Nm) yêu cầu của hệ thống. Đừng chỉ nhìn vào công suất kW. Cùng một công suất motor, nhưng động cơ trục song song sẽ cho ra lực kéo thực tế trên trục lớn hơn nhờ hiệu suất ăn khớp răng cao. Nếu tải quá nặng, ưu tiên tuyệt đối trục song song.

Cả hai dáng máy đều có thể thiết kế ra tốc độ vòng quay theo ý muốn. Tuy nhiên, với tốc độ đầu ra cực chậm, động cơ trục vuông góc thường sinh nhiệt rất cao do tỷ số truyền trục vít lớn. Ở dải tốc độ rất chậm này, dùng động cơ trục song song ghép tầng sẽ đảm bảo truyền lực êm và máy mát hơn.

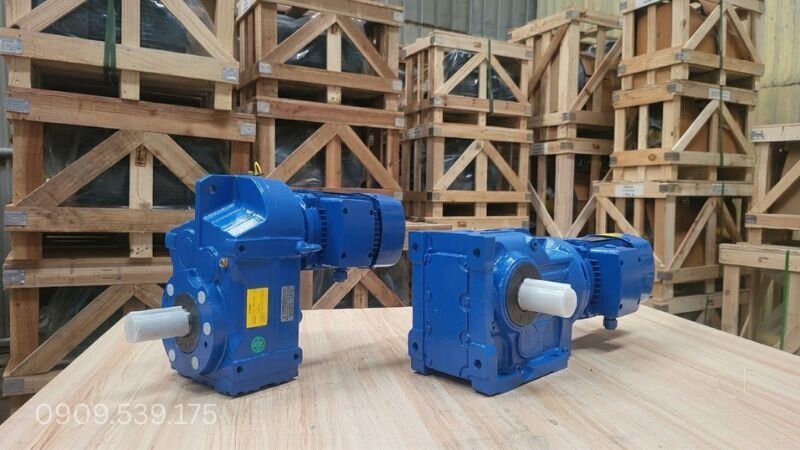

Kinh nghiệm chọn động cơ giảm tốc trục vuông góc hay trục song song

Động cơ dùng bánh răng côn xoắn có sức kéo khỏe nhất trong dòng vuông góc, hiệu suất truyền lực trên 90%, bền hơn hẳn so với loại dùng hệ trục vít - bánh vít bằng nhôm đồng.

Vì hệ thống nhông bên trong sử dụng kiểu ma sát lăn giữa các răng trụ thẳng hoặc nghiêng, ít hao phí năng lượng. Loại trục vuông góc cốt vít dùng ma sát trượt nên sinh nhiệt cao.

Nên dùng động cơ giảm tốc trục song song tích hợp phanh từ. Lực tải 2 tấn là quá lớn, nếu dùng trục vuông góc (trục vít) dù có tự hãm cũng sẽ gây mòn nhanh bánh răng đồng, rất nguy hiểm.

Không hoàn toàn. Động cơ trục song song thường dùng nhớt công nghiệp tiêu chuẩn (ISO VG 220-320). Động cơ trục vuông góc loại trục vít cần loại nhớt đặc hơn (ISO VG 320-460) để tăng cường tản nhiệt cho bề mặt ma sát trượt.

Có. Bạn đảo chiều quay bằng cách đấu lại mạch điện (đảo pha với motor 3 pha). Tuy nhiên với động cơ trục vuông góc có tính tự hãm, phải ngắt điện để máy dừng hẳn rồi mới đảo chiều, nếu không sẽ bị kẹt vỡ nhông do lực quán tính.

Việc chọn trục vuông góc hay trục song song được quyết định bởi không gian lắp đặt, đặc tính tải trọng và yêu cầu chống trôi. Động cơ trục vuông góc là phương án ưu tiên cho góc hẹp hoặc cơ cấu cần tự hãm tĩnh. Ngược lại, động cơ trục song song chuyên trị tải cực nặng, chịu va đập tốt và vận hành liên tục. Hãy xác định đúng nhu cầu thực tế để tối ưu hiệu suất. Thành Thái Motor cam kết tư vấn kỹ thuật chuẩn xác, bảo hành dài hạn và giao hàng toàn quốc.
