Cách đấu sao và tam giác motor 3 pha đúng cách

Trong kỹ thuật điện công nghiệp, việc đấu nối nguồn cho động cơ điện (motor điện) đóng vai trò quyết định đến hiệu suất vận hành và tuổi thọ của thiết bị. Hai phương pháp đấu dây phổ biến nhất hiện nay là đấu sao và đấu tam giác, mỗi kiểu đấu sẽ phù hợp với từng mức điện áp và điều kiện vận hành khác nhau. Nếu đấu sai sơ đồ, động cơ có thể bị giảm hiệu suất, quá nhiệt hoặc thậm chí cháy cuộn dây. Trong bài viết này, Thành Thái Motor sẽ hướng dẫn chi tiết cách đấu sao và tam giác motor 3 pha, giúp bạn lựa chọn và thực hiện đúng theo thông số kỹ thuật của nhà sản xuất.

Tại sao cần đấu sao và tam giác motor 3 pha

Việc lựa chọn đấu sao hay đấu tam giác không chỉ phụ thuộc vào điện áp nguồn cấp mà còn ảnh hưởng trực tiếp đến khả năng khởi động, công suất đầu ra và độ bền của động cơ điện. Hiểu rõ mục đích của từng kiểu đấu sẽ giúp motor hoạt động đúng thông số thiết kế, tránh quá tải và nâng cao hiệu quả vận hành.

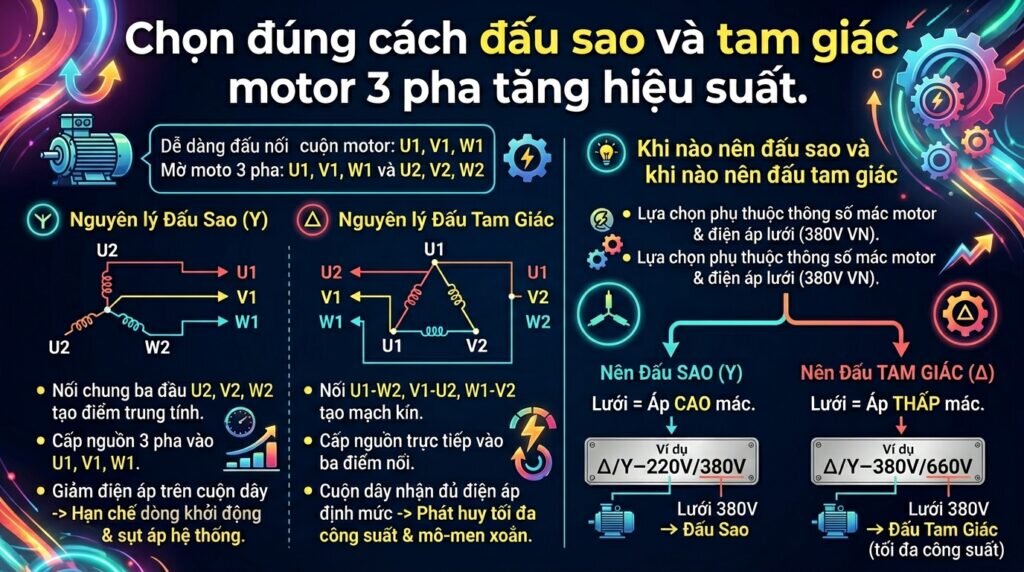

Nguyên lý đấu sao và tam giác

Mỗi động cơ điện 3 pha (motor điện 3 pha) đều được cấu tạo từ 3 cuộn dây riêng biệt với 6 đầu dây ký hiệu U1, V1, W1 và U2, V2, W2. Tùy theo điện áp nguồn và yêu cầu vận hành, các cuộn dây này sẽ được đấu theo kiểu sao hoặc tam giác để động cơ hoạt động đúng công suất thiết kế.

• Đấu sao (Y): Là phương pháp nối chung ba đầu dây U2, V2, W2 lại với nhau tạo thành một điểm trung tính. Ba đầu dây còn lại U1, V1, W1 được đấu vào nguồn điện 3 pha. Kiểu đấu này giúp giảm điện áp trên mỗi cuộn dây, từ đó giảm dòng khởi động và hạn chế sụt áp hệ thống.
• Đấu tam giác (Δ): Là phương pháp nối U1 với W2, V1 với U2 và W1 với V2 để tạo thành một mạch kín hình tam giác. Nguồn điện 3 pha được cấp trực tiếp vào ba điểm nối này. Khi đấu tam giác, mỗi cuộn dây nhận đủ điện áp định mức nên động cơ phát huy tối đa công suất và mô-men xoắn theo thiết kế.

Khi nào nên đấu sao và khi nào nên đấu tam giác

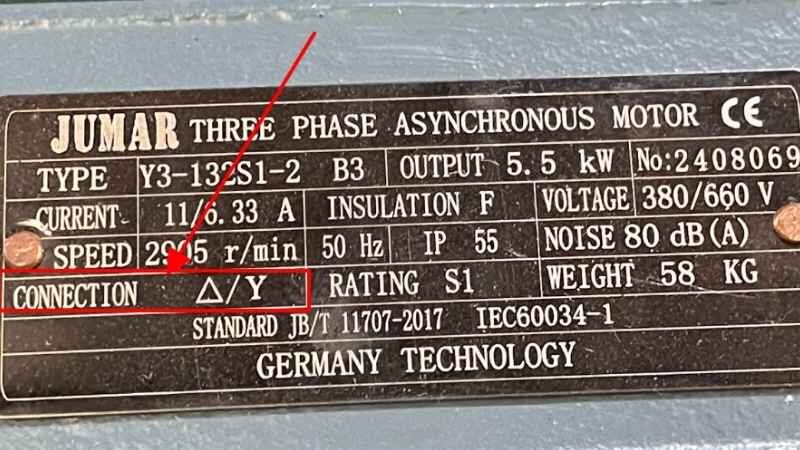

Việc lựa chọn sơ đồ đấu phụ thuộc hoàn toàn vào hai yếu tố: Thông số trên nhãn mác của motor điện công nghiệp và điện áp của lưới điện nơi lắp đặt. Tại Việt Nam, điện áp lưới thông dụng nhất là 3 pha 380V.

• Nên đấu Sao (Y): Khi điện áp lưới điện bằng với mức điện áp cao ghi trên mác động cơ. Ví dụ, thiết bị ghi thông số Δ/Y−220V/380V, khi dùng lưới điện 380V, bạn bắt buộc phải đấu sao.
• Nên đấu Tam Giác (Δ): Khi điện áp lưới điện bằng với mức điện áp thấp ghi trên mác động cơ. Ví dụ, thiết bị ghi thông số Δ/Y−380V/660V, khi dùng lưới điện 380V, bạn phải đấu tam giác để máy chạy hết công suất.

Giới thiệu cấu tạo hộp cực motor 3 pha

Trước khi thực hiện cách đấu sao và tam giác motor 3 pha, người dùng cần hiểu rõ cấu tạo hộp cực của động cơ điện. Đây là nơi tập trung các đầu dây cuộn dây bên trong motor, cho phép kỹ thuật viên thực hiện các phương án đấu nối phù hợp với điện áp nguồn và yêu cầu vận hành của thiết bị.

Các đầu dây U1, V1, W1, U2, V2, W2

Trong hộp cực của motor điện công nghiệp luôn có 6 cọc đấu dây được ký hiệu tiêu chuẩn:

• U1, V1, W1: Là các đầu vào của 3 cuộn dây pha.
• U2, V2, W2: Là các đầu ra tương ứng (U1 nối với U2, V1 nối với V2, W1 nối với W2).

Sắp xếp thông thường trên mặt cầu đấu sẽ là:

• Hàng trên: W2 – U2 – V2
• Hàng dưới: U1 – V1 – W1

Vai trò của thanh đồng nối tắt

Các thanh đồng đi kèm trong hộp cực dùng để định hình mạch đấu nối. Tùy thuộc vào việc bạn xếp thanh đồng nằm ngang hay nằm dọc, mạch điện bên trong sẽ tự động chuyển sang cấu hình sao hoặc tam giác mà không cần phải can thiệp vào các cuộn dây bên trong stator.

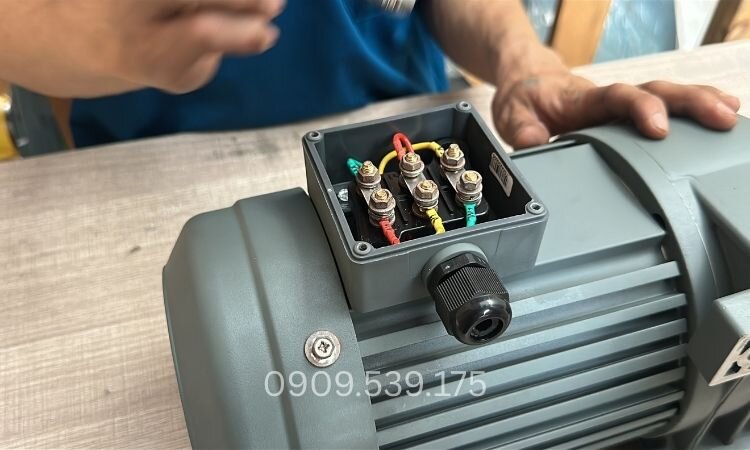

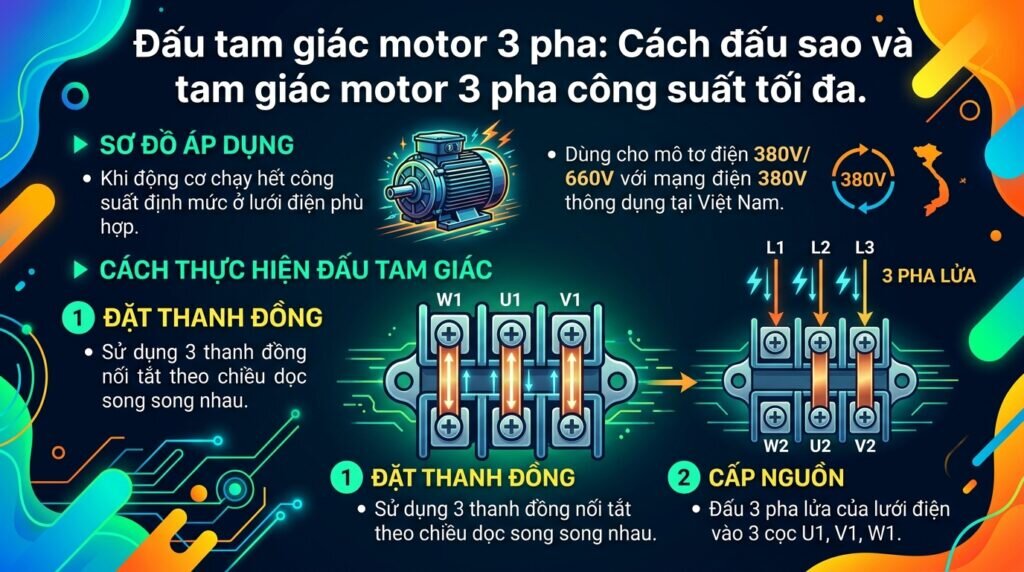

Cách đấu mạch tam giác cho motor 3 pha

Sơ đồ này được áp dụng khi bạn cần động cơ chạy hết công suất định mức ở lưới điện phù hợp. Cách thực hiện như sau:

• Đặt thanh đồng: Sử dụng 3 thanh đồng nối tắt theo chiều dọc song song nhau: Nối W2 với U1, nối U2 với V1, và nối V2 với W1.
• Cấp nguồn: Đấu 3 pha lửa của lưới điện vào 3 cọc U1, V1, W1 (hoặc đấu thẳng vào các thanh đồng). Cách đấu này thường dùng khi bạn mua mô tơ điện loại 380V/660V để sử dụng cho mạng điện 380V thông dụng tại Việt Nam.

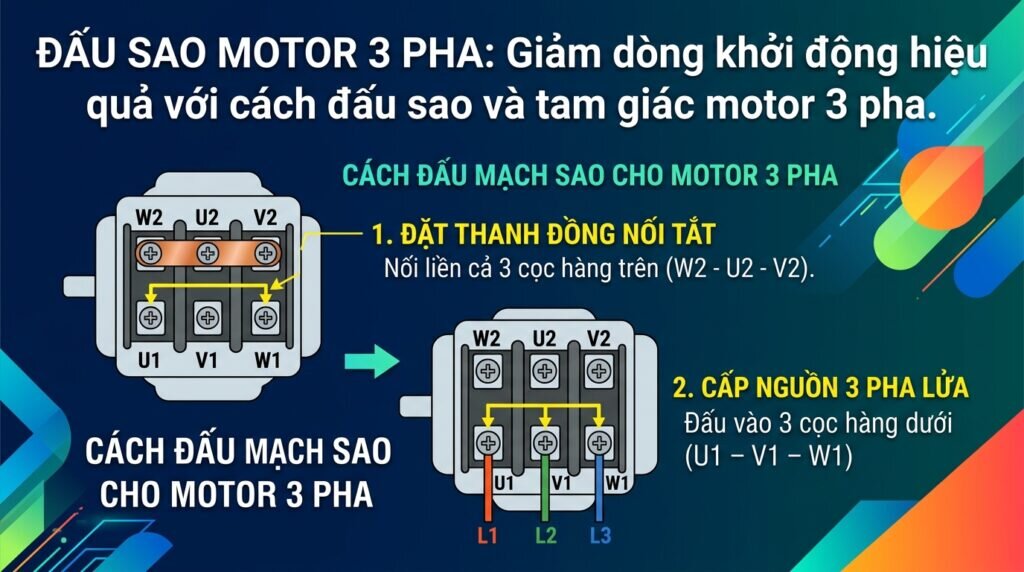

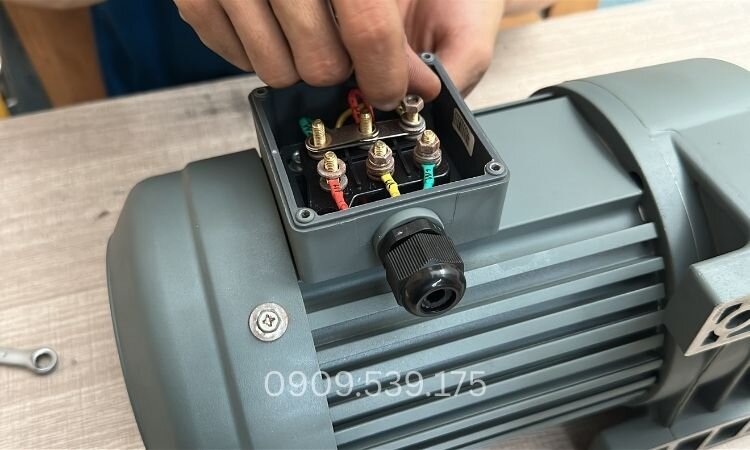

Cách đấu mạch sao cho motor 3 pha

Sơ đồ đấu sao thường dùng để giảm dòng khởi động hoặc áp dụng khi chạy dòng motor điện tốt nhất có nhãn 220V/380V ở lưới điện 380V. Cách thực hiện như sau:

• Đặt thanh đồng: Sử dụng 2 đến 3 thanh đồng nối tắt nằm ngang liên tiếp để nối liền cả 3 cọc hàng trên lại với nhau (W2 – U2 – V2).
• Cấp nguồn: Đấu 3 pha lửa của lưới điện vào 3 cọc hàng dưới còn lại là U1 – V1 – W1

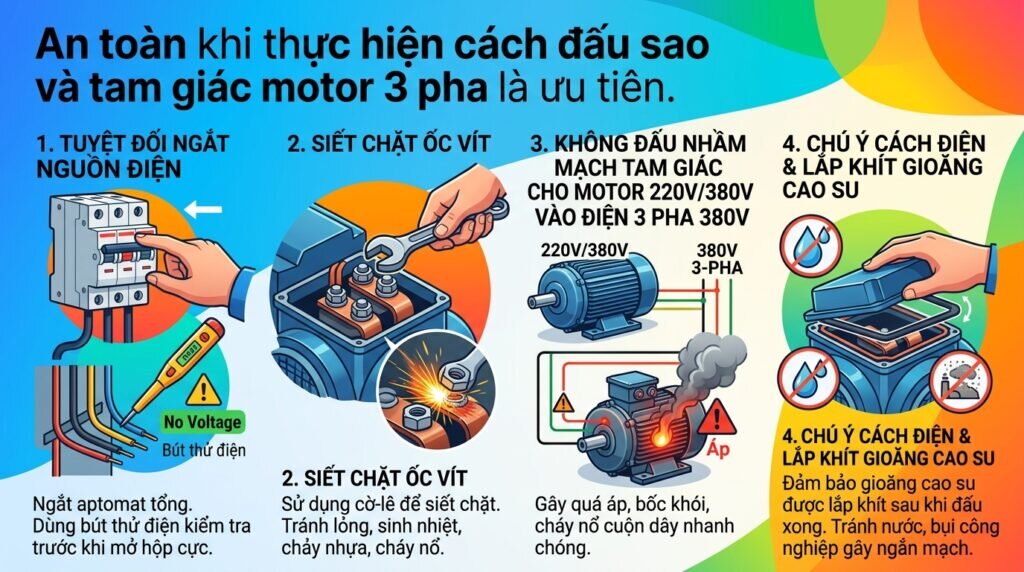

Các lưu ý an toàn trong cách đấu sao và tam giác motor 3 pha

Để đảm bảo an toàn tuyệt đối cho người và thiết bị, người dùng cần tuân thủ nghiêm ngặt các nguyên tắc sau:

• Tuyệt đối ngắt nguồn điện: Trước khi mở hộp cực và thao tác với thanh đồng, phải ngắt aptomat tổng và dùng bút thử điện kiểm tra lại.

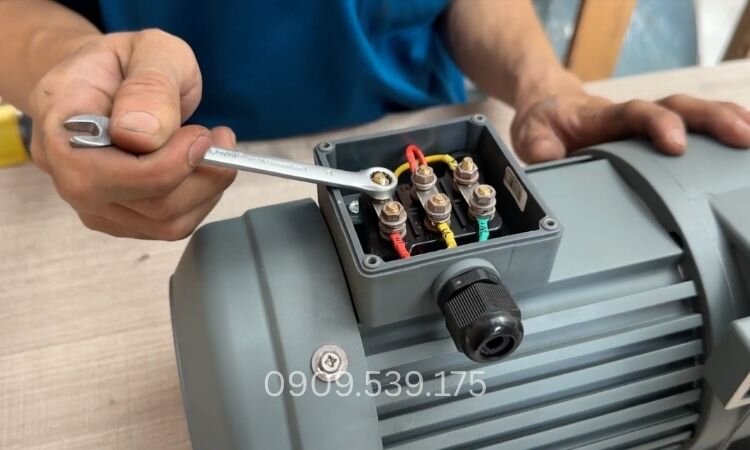

• Siết chặt ốc vít: Các đai ốc trên cọc đồng phải được vặn chặt bằng cờ-lê. Nếu siết lỏng, hiện tượng tiếp xúc kém sẽ sinh nhiệt cao, làm chảy nhựa hộp cực và đứt cuộn dây dẫn đến cháy nổ.
• Không đấu nhầm mạch tam giác cho motor 220V/380V: Nếu đấu nhầm kiểu này vào điện 3 pha 380V, cuộn dây sẽ bị quá áp và bốc khói cháy chỉ sau vài giây khởi động.
• Chú ý cách cách điện: Đảm bảo phần gioăng cao su của nắp hộp cực được lắp khít sau khi đấu xong để tránh nước, bụi bẩn công nghiệp lọt vào bên trong gây ngắn mạch.

Video cách đấu sao và tam giác motor 3 pha

Để giúp bạn dễ hình dung và thực hành chính xác hơn, hãy tham khảo video hướng dẫn cách đấu sao và tam giác motor 3 pha dưới đây. Video sẽ minh họa trực quan vị trí các đầu dây U1, V1, W1, U2, V2, W2 cùng quy trình đấu nối thực tế trên hộp cực motor.

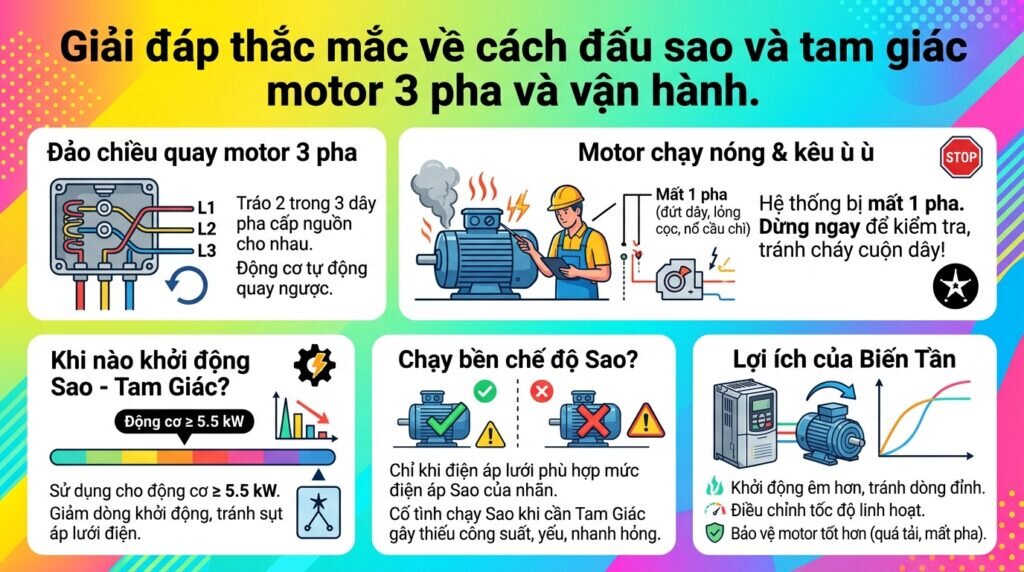

Câu hỏi thường gặp

Kết luận

Việc nắm rõ cách đấu sao và tam giác cho motor 3 pha giúp người thợ vận hành máy móc một cách chủ động và an toàn. Dù bạn tự thực hiện lắp ráp hay tìm đến các trung tâm bán mô tơ điện chuyên nghiệp, việc đọc hiểu tem nhãn vẫn là bước tiên quyết để bảo vệ thiết bị. Hãy luôn kiểm tra kỹ lưỡng các cọc đấu nối trước khi đóng điện để đảm bảo an toàn. Nếu bạn đang tìm kiếm các đơn vị uy tín chuyên bán motor điện, động cơ điện chính hãng, hãy liên hệ tới Thành Thái Motor để được tư vấn dòng sản phẩm phù hợp.
