Các loại động cơ điện 1 chiều được phân loại chủ yếu dựa trên phương pháp đấu dây giữa cuộn cảm phần tĩnh (stato - phần kích từ) và cuộn dây phần quay (roto - phần ứng). Có 4 loại chính: động cơ kích từ độc lập, kích từ nối tiếp, kích từ song song và kích từ hỗn hợp. Mỗi loại sở hữu những đặc tính cơ, khả năng điều chỉnh tốc độ và momen xoắn khác nhau, quyết định đến ứng dụng chuyên biệt của chúng trong các hệ thống truyền động công nghiệp và dân dụng. Việc hiểu rõ đặc điểm từng loại động cơ điện (motor điện) 1 chiều là yếu tố then chốt để lựa chọn thiết bị phù hợp.
Nguyên tắc phân loại: Dựa vào cách mạch kích từ được kết nối với mạch phần ứng.
Bốn loại cơ bản: Kích từ độc lập, kích từ nối tiếp, kích từ song song (shunt), và kích từ hỗn hợp (compound).
Đặc tính vận hành khác biệt: Mỗi loại có đường đặc tính cơ (quan hệ tốc độ - momen) riêng, ảnh hưởng trực tiếp đến khả năng ứng dụng.
Momen khởi động: Động cơ kích từ nối tiếp có momen khởi động lớn nhất, trong khi động cơ kích từ song song có tốc độ ổn định hơn.
Lựa chọn đúng loại động cơ điện 1 chiều là bước quan trọng để tối ưu hóa hiệu suất và độ bền cho toàn hệ thống máy móc.
Để hiểu sâu hơn về cấu tạo và cách mỗi loại motor này vận hành, hãy cùng các kỹ sư của Thành Thái Motor đi vào phân tích chi tiết ngay sau đây.
Động cơ điện một chiều vận hành bằng nguồn DC, nổi bật với khả năng điều khiển tốc độ chính xác và ổn định.
Nguyên lý cơ bản và cấu tạo chung của động cơ điện một chiều (DC)
Nguyên lý hoạt động dựa trên lực Lorentz
Về cơ bản, mọi động cơ điện hoạt động dựa trên sự tương tác giữa từ trường và dòng điện. Khi dòng điện một chiều chạy qua cuộn dây đặt trong một từ trường, một lực điện từ gọi là lực Lorentz sẽ tác động lên các cạnh của cuộn dây. Lực này tạo ra một momen xoắn, làm cho cuộn dây (phần ứng) quay quanh trục của nó. Đây chính là chuyển động cơ học mà chúng ta cần.

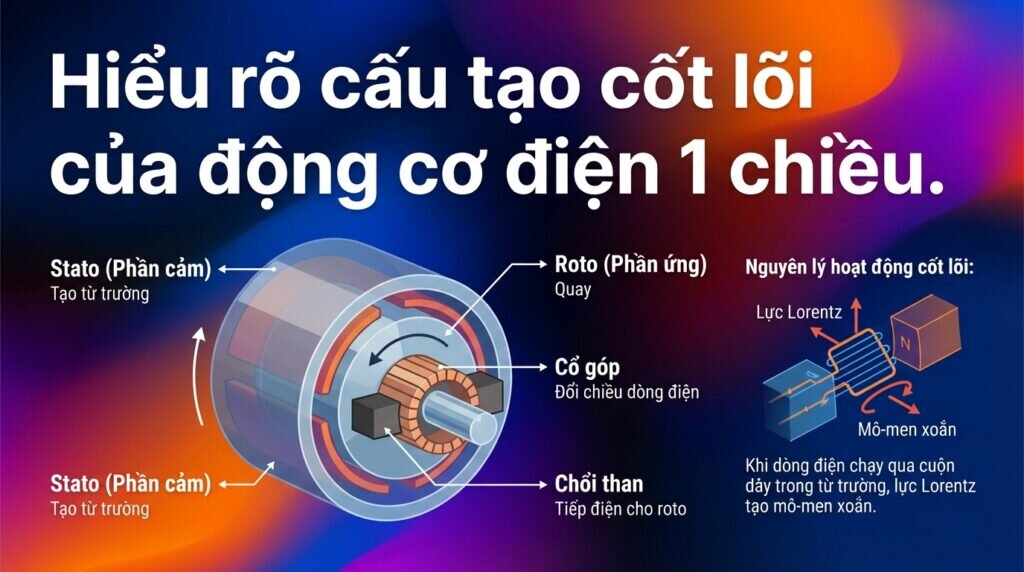

Cấu tạo cốt lõi của động cơ điện 1 chiều bạn cần biết.
Các bộ phận chính không thể thiếu
Một mô tơ điện DC điển hình gồm bốn thành phần cốt lõi.
Stato (Phần cảm): Là phần đứng yên, thường là các nam châm vĩnh cửu hoặc nam châm điện. Nhiệm vụ của nó là tạo ra một từ trường không đổi.
Roto (Phần ứng): Là phần quay, bao gồm các cuộn dây được quấn quanh một lõi sắt. Đây là nơi dòng điện chạy qua và chịu tác động của lực Lorentz.
Cổ góp: Là một bộ phận cơ khí đặc biệt, gồm nhiều phiến đồng cách điện được nối với các đầu của cuộn dây phần ứng. Cổ góp có nhiệm vụ đổi chiều dòng điện trong cuộn dây khi roto quay, đảm bảo momen quay luôn theo một chiều.
Chổi than: Là các thanh than chì có tính dẫn điện tốt, được lò xo ép tiếp xúc liên tục với cổ góp. Chúng có vai trò đưa dòng điện từ nguồn bên ngoài vào phần ứng đang quay.
Phân tích chi tiết các loại động cơ điện 1 chiều phổ biến
Cách phân loại động cơ điện 1 chiều phổ biến nhất dựa vào cách đấu nối mạch kích từ và mạch phần ứng. Mỗi cách đấu nối tạo ra một đặc tính vận hành hoàn toàn khác biệt.

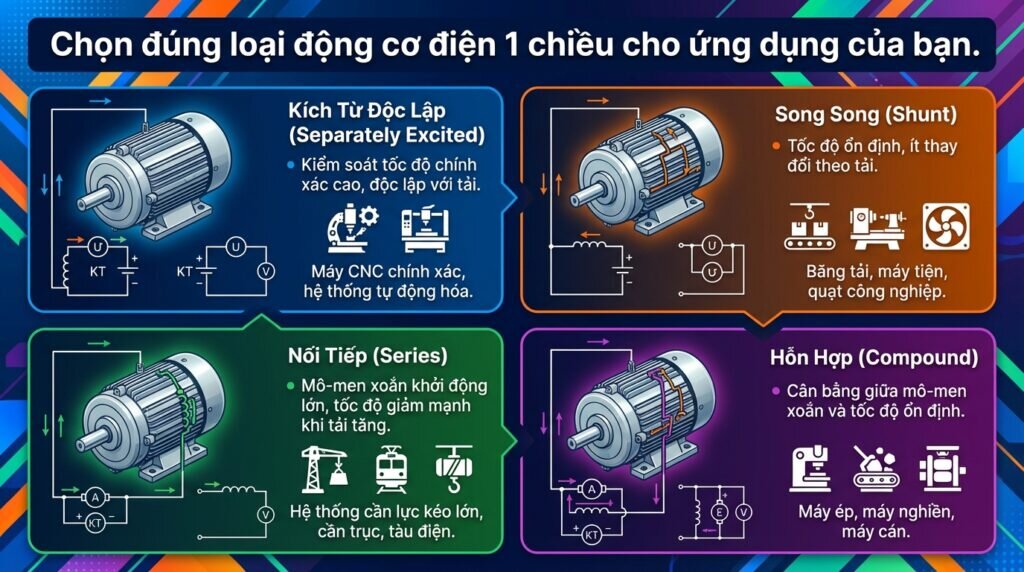

Phân biệt 4 loại động cơ điện 1 chiều phổ biến nhất.
Động cơ điện 1 chiều kích từ độc lập
Ở loại này, mạch kích từ được cấp một nguồn điện riêng, hoàn toàn không phụ thuộc vào nguồn cấp cho phần ứng. Cấu trúc này cho phép điều khiển dòng kích từ và dòng phần ứng một cách độc lập.
Đặc tính nổi bật của động cơ điện một chiều kích từ độc lập là tốc độ quay gần như không đổi khi tải thay đổi. Khả năng điều chỉnh tốc độ của nó rất rộng và mượt mà, phù hợp cho các ứng dụng yêu cầu độ chính xác cao.
Chúng thường được tìm thấy trong các máy công cụ CNC, các hệ thống băng tải tự động và các dây chuyền sản xuất cần đồng bộ tốc độ.
Động cơ điện 1 chiều kích từ song song (Shunt Motor)
Với động cơ này, cuộn dây kích từ được mắc song song với cuộn dây phần ứng, cùng sử dụng chung một nguồn điện. Do cuộn kích từ có điện trở lớn nên dòng kích từ khá nhỏ và gần như không đổi.
Đặc điểm của nó là tốc độ quay tương đối ổn định, chỉ giảm một chút khi tải tăng. Momen khởi động của nó ở mức trung bình, không quá lớn như loại nối tiếp.
Loại motor điện này thích hợp cho các ứng dụng có tải tương đối không đổi như máy bơm ly tâm, quạt gió công nghiệp, máy tiện, hoặc máy mài.
Động cơ điện 1 chiều kích từ nối tiếp (Series Motor)
Đây là loại có cuộn dây kích từ mắc nối tiếp với cuộn dây phần ứng. Toàn bộ dòng điện của động cơ sẽ đi qua cả hai cuộn dây này.
Đặc tính quan trọng nhất của động cơ điện 1 chiều kích từ nối tiếp là có momen khởi động cực kỳ lớn, tỷ lệ với bình phương dòng điện. Tuy nhiên, tốc độ của nó lại thay đổi rất nhiều theo tải - tải càng nặng tốc độ càng chậm và ngược lại.
Nhờ momen khởi động khổng lồ, nó là lựa chọn lý tưởng cho các ứng dụng cần sức kéo lớn như xe điện, đầu máy xe lửa, cần trục, và hệ thống khởi động trong ô tô.
Lưu ý kỹ thuật quan trọng: Tuyệt đối không vận hành động cơ kích từ nối tiếp khi không mang tải. Tốc độ động cơ có thể tăng lên đến mức nguy hiểm, gây hư hỏng cơ khí nghiêm trọng cho cả động cơ và các bộ phận liên kết. Luôn đảm bảo có tải cơ bản trước khi cấp điện.
Động cơ điện 1 chiều kích từ hỗn hợp (Compound Motor)
Đúng như tên gọi, cấu tạo của nó là sự kết hợp giữa hai loại trên. Stato của động cơ có cả cuộn kích từ nối tiếp và cuộn kích từ song song.
Thiết kế này nhằm mục đích tận dụng ưu điểm của cả hai loại: momen khởi động tốt hơn loại song song và độ ổn định tốc độ tốt hơn loại nối tiếp. Chúng được ứng dụng rộng rãi trong thang máy, máy ép, máy cán thép - những nơi vừa cần momen khởi động lớn, vừa yêu cầu tốc độ không thay đổi đột ngột.
Bảng so sánh tổng quan đặc tính các loại motor điện DC
Đặc tính
Kích từ độc lập
Kích từ song song
Kích từ nối tiếp
Kích từ hỗn hợp
Momen khởi động
Trung bình
Trung bình
Rất cao
Cao
Độ ổn định tốc độ
Rất tốt
Tốt
Kém (thay đổi nhiều)
Trung bình - Tốt
Tốc độ khi không tải
Ổn định
Ổn định
Rất cao (nguy hiểm)
Cao nhưng an toàn hơn
Khả năng điều chỉnh
Rất linh hoạt
Tốt
Hạn chế
Tốt
Ứng dụng chính
Băng tải, máy CNC
Quạt, bơm, máy tiện
Xe điện, cần trục
Thang máy, máy ép

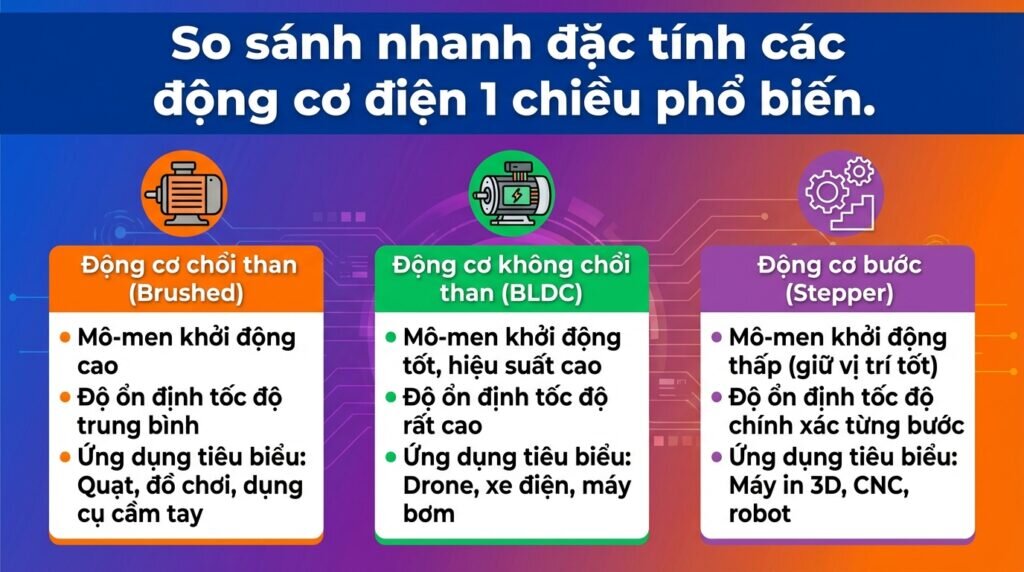

So sánh nhanh đặc tính các loại động cơ điện 1 chiều.

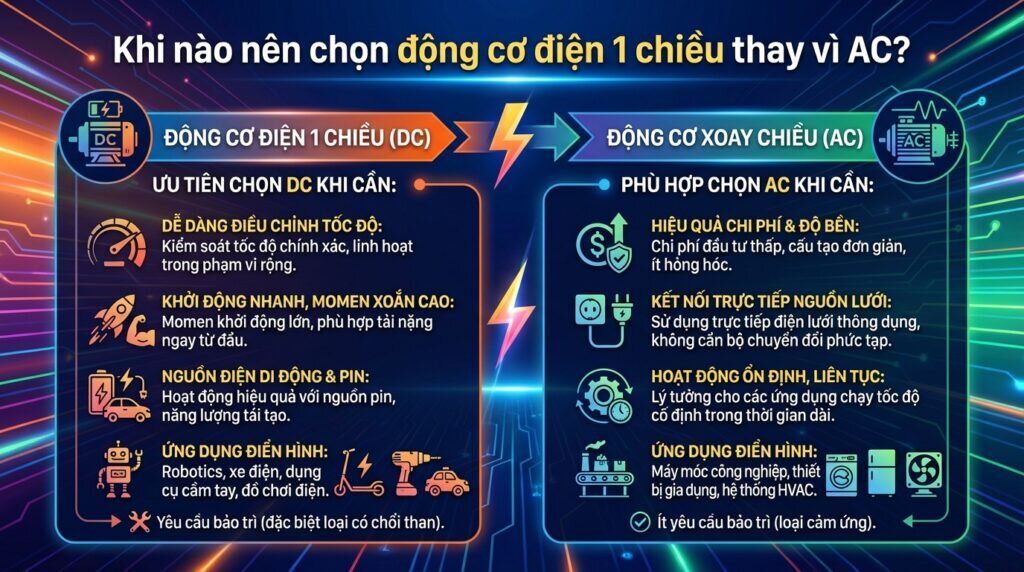

So sánh động cơ điện DC và AC
Động cơ điện DC (một chiều) và động cơ điện AC (xoay chiều) là hai dòng motor phổ biến nhất hiện nay. Sự khác biệt chính nằm ở nguồn điện sử dụng, khả năng điều chỉnh tốc độ và mức độ bảo trì.
DC phù hợp hệ thống cần điều khiển tốc độ chính xác
AC phổ biến trong công nghiệp, bơm, quạt, máy nén khí
Làm thế nào để lựa chọn động cơ điện một chiều phù hợp?
Việc lựa chọn motor điện tốt nhất cho ứng dụng của bạn không hề phức tạp nếu bạn trả lời được vài câu hỏi kỹ thuật cốt lõi. Đây là quy trình mà các kỹ sư thường tuân theo.

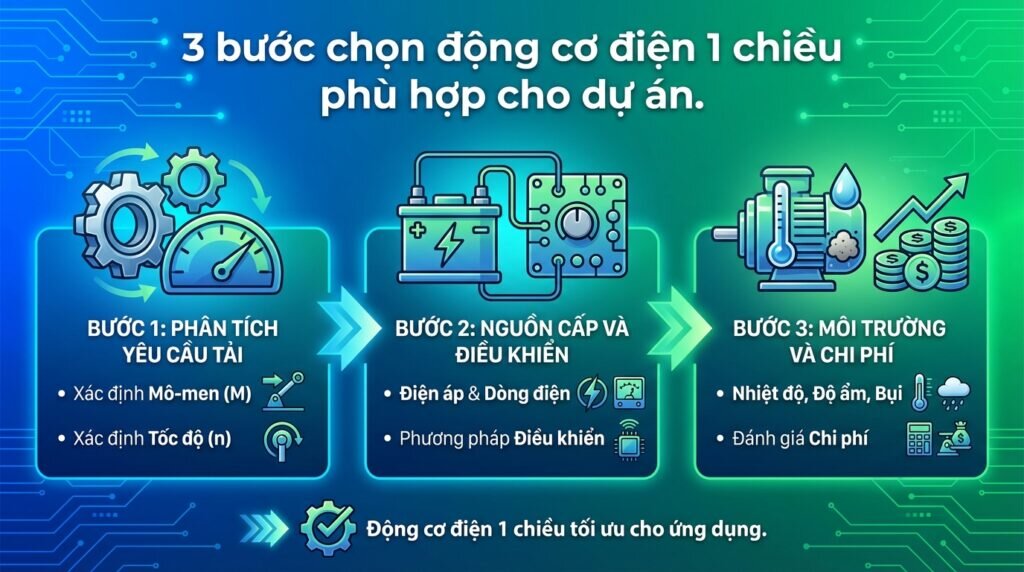

3 bước chọn động cơ điện 1 chiều phù hợp cho dự án.
Phân tích yêu cầu về tải: Momen và Tốc độ
Đây là yếu tố quyết định hàng đầu. Ứng dụng của bạn có cần một lực kéo khổng lồ để bắt đầu không, ví dụ như cần cẩu? Nếu có, động cơ kích từ nối tiếp là ứng cử viên số một.
Ngược lại, nếu bạn cần tốc độ máy chạy ổn định dù tải có thay đổi nhẹ, như một chiếc quạt thông gió, thì động cơ kích từ song song lại là lựa chọn hợp lý hơn.
Bạn có sẵn nguồn điện một chiều hay không, và điện áp là bao nhiêu? Bạn có cần điều chỉnh tốc độ động cơ một cách linh hoạt không?
Các động cơ kích từ độc lập cung cấp khả năng điều khiển tốt nhất nhưng đòi hỏi một bộ nguồn riêng. Nhiều hệ thống motor điện công nghiệp hiện đại đều đi kèm với các bộ điều khiển (driver) chuyên dụng để tối ưu hóa vận hành.
Đánh giá môi trường vận hành và chi phí
Môi trường làm việc có bụi bặm, ẩm ướt hay yêu cầu tiêu chuẩn phòng nổ không? Ngân sách cho việc mua động cơ điện và chi phí bảo trì dự kiến cũng là một yếu tố cần cân nhắc kỹ lưỡng.

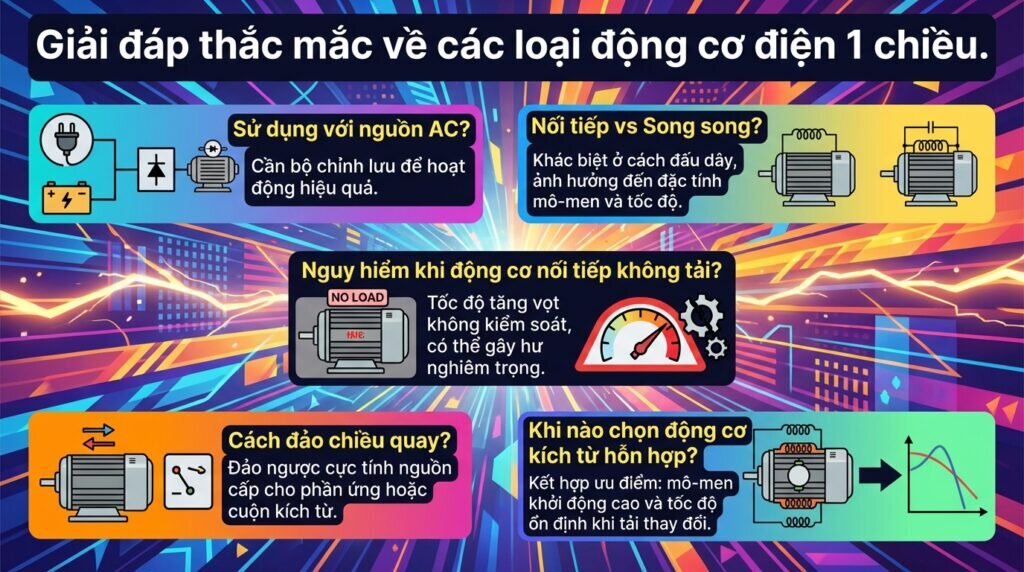

FAQ - Câu hỏi thường gặp về các loại động cơ điện 1 chiều
Động cơ điện 1 chiều có thể sử dụng trực tiếp nguồn 220V AC không?
Không thể. Động cơ DC được thiết kế để hoạt động với nguồn điện một chiều (DC). Để sử dụng với lưới điện xoay chiều (AC) 220V thông thường, bạn bắt buộc phải dùng một thiết bị chuyển đổi gọi là bộ chỉnh lưu hoặc các bộ nguồn DC chuyên dụng.
Sự khác biệt lớn nhất giữa động cơ kích từ nối tiếp và song song là gì?
Khác biệt cốt lõi nằm ở đặc tính vận hành. Động cơ nối tiếp có momen khởi động cực lớn nhưng tốc độ rất không ổn định khi tải thay đổi. Ngược lại, động cơ song song có tốc độ ổn định hơn nhiều nhưng momen khởi động chỉ ở mức trung bình. Đây là hai đặc điểm trái ngược nhau, quyết định ứng dụng riêng biệt của chúng.
Tại sao động cơ kích từ nối tiếp lại nguy hiểm khi chạy không tải?
Khi không có tải, dòng điện chạy qua động cơ rất nhỏ. Vì cuộn kích từ mắc nối tiếp, dòng nhỏ làm cho từ trường kích từ tạo ra cũng rất yếu. Theo nguyên lý hoạt động, khi từ trường kích từ giảm xuống gần bằng không, tốc độ động cơ sẽ tăng vọt lên mức cực hạn. Tốc độ này có thể phá hủy các chi tiết cơ khí như ổ bi, bạc đạn, thậm chí làm văng roto ra ngoài.
Có thể đảo chiều quay của động cơ điện 1 chiều không?
Hoàn toàn có thể và khá đơn giản. Bạn chỉ cần đảo chiều dòng điện đi vào phần ứng hoặc đảo chiều dòng điện đi vào phần kích từ. Lưu ý quan trọng là chỉ đảo một trong hai, không được đảo chiều cả hai cùng lúc vì động cơ sẽ tiếp tục quay theo chiều cũ. Đây là một ưu điểm lớn của động cơ DC.
Khi nào nên chọn động cơ kích từ hỗn hợp?
Bạn nên chọn loại này khi ứng dụng đòi hỏi sự cân bằng giữa hai thái cực. Ví dụ như một chiếc thang máy cần momen lớn để bắt đầu di chuyển nhưng cũng cần tốc độ ổn định khi đang vận hành. Động cơ kích từ hỗn hợp chính là giải pháp "lai" để đáp ứng những yêu cầu phức tạp như vậy.
Kết luận
Việc nắm vững kiến thức về các loại động cơ điện 1 chiều là nền tảng cốt lõi để thiết kế và vận hành hiệu quả các hệ thống cơ điện tử. Từ động cơ kích từ độc lập yêu cầu độ chính xác cao, động cơ kích từ song song ổn định, động cơ kích từ nối tiếp mạnh mẽ cho các tải nặng, đến động cơ kích từ hỗn hợp linh hoạt, mỗi loại đều có một vai trò không thể thay thế trong ngành công nghiệp.
Lựa chọn sai loại không chỉ làm giảm hiệu suất mà còn có thể gây hư hỏng thiết bị và tốn kém chi phí sửa chữa. Phân loại động cơ điện một chiều đúng cách là bước đầu tiên để đảm bảo hệ thống của bạn hoạt động trơn tru.
