Trong hệ thống motor giảm tốc, việc hiểu rõ các thông số kỹ thuật là chìa khóa để đảm bảo an toàn phòng chống cháy nổ. Nhiều thợ cơ điện thường thắc mắc motor chịu nhiệt Class F là gì? và tại sao nó lại xuất hiện trên hầu hết các động cơ giảm tốc. Bài viết này sẽ giải mã chi tiết thông số, cấu tạo và giới hạn chịu nhiệt của chuẩn Class F, giúp bạn tự tin tính toán tải trọng cho dây chuyền sản xuất.
Tiêu chuẩn cách điện Class F trên motor điện là gì?

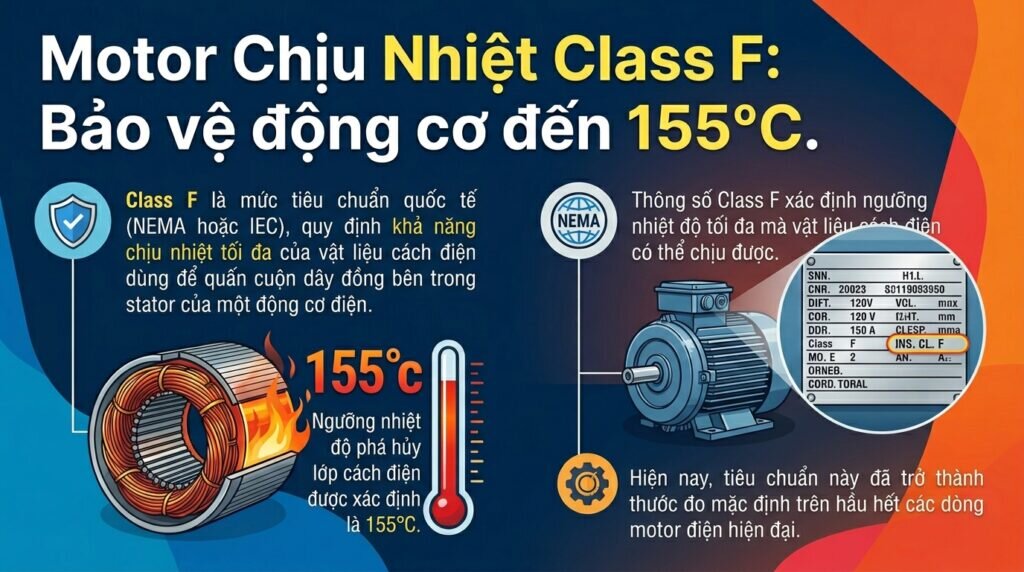

Class F (Insulation Class F) là một cấp độ theo tiêu chuẩn quốc tế (NEMA hoặc IEC) quy định khả năng chịu nhiệt cực đại của lớp vật liệu cách điện bảo vệ cuộn dây đồng bên trong stator của động cơ điện. Ở chuẩn này, ngưỡng nhiệt độ phá hủy lớp cách điện được xác định là 155°C. Hiện nay, tiêu chuẩn này đã trở thành thước đo mặc định trên hầu hết các dòng motor điện đang lưu hành.

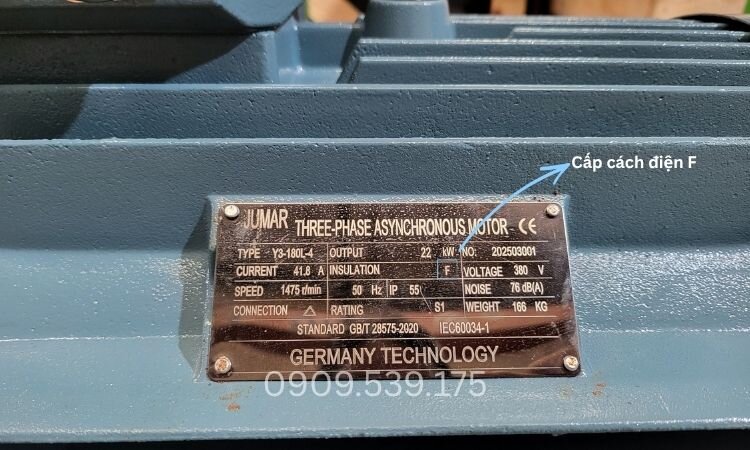

Thông số Class F trên nhãn motor điện
Phân tích cấu trúc nhiệt độ của chuẩn Class F (Quy tắc 155°C)

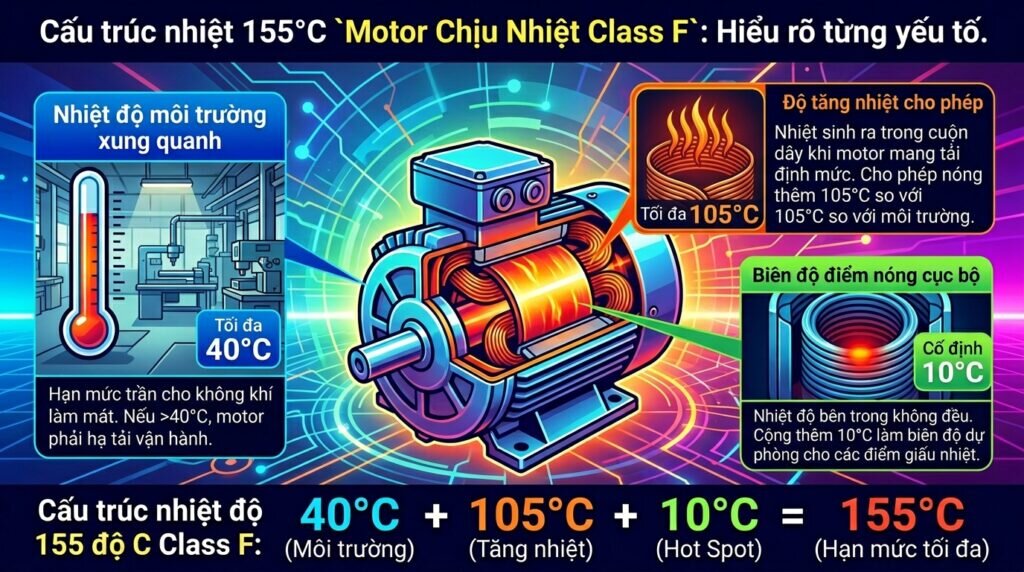

Ngưỡng giới hạn 155°C của chuẩn Class F không phải là nhiệt độ vận hành tự do của máy, mà là hạn mức chịu nhiệt tối đa của vật liệu cách điện tại lõi cuộn dây. Con số này được cấu thành chặt chẽ từ 3 yếu tố sau:
Nhiệt độ môi trường xung quanh
Quy ước: Tối đa 40°C
Bản chất: Đây là mốc nhiệt độ trần của không khí làm mát xung quanh motor giảm tốc theo tiêu chuẩn quốc tế. Nếu môi trường thực tế tại nhà xưởng vượt quá 40°C (như gần lò sấy, lò đúc), động cơ buộc phải hạ tải vận hành để không làm đẩy tổng nhiệt độ vượt ngưỡng an toàn.
Độ tăng nhiệt cho phép
Quy ước: Tối đa 105°C
Bản chất: Là lượng nhiệt thuần túy phát sinh từ nội tại cuộn dây đồng khi motor sinh công và mang tải định mức. Với chuẩn Class F, cuộn dây được phép nóng thêm tối đa 105°C so với nhiệt độ môi trường xung quanh mà không sợ bị biến tính vật liệu vỏ bọc.
Biên độ điểm nóng cục bộ
Quy ước: Cố định 10°C
Bản chất: Nhiệt độ bên trong động cơ không đều, khu vực vi mạch sâu trong lõi từ luôn nóng hơn bề mặt bên ngoài. Vì các thiết bị đo thông thường chỉ lấy được nhiệt độ trung bình, tiêu chuẩn bắt buộc phải cộng thêm 10°C làm biên độ dự phòng cho các điểm giấu nhiệt khó tản này.
Công thức tổng hợp chuẩn Class F: 40°C + 105°C + 10°C = 155°C.

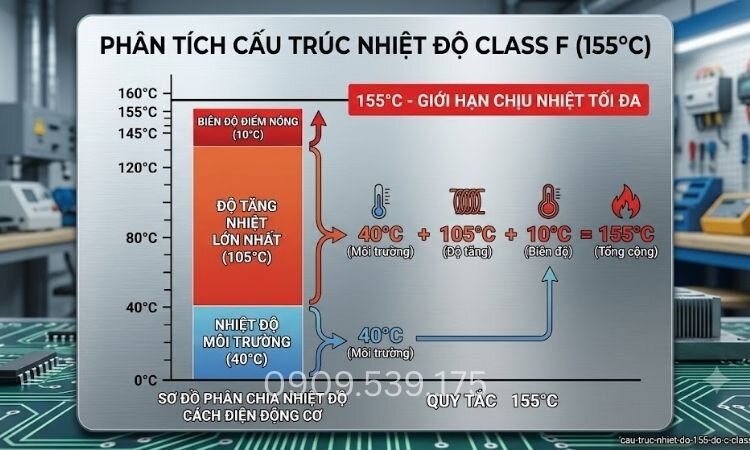

Cấu trúc nhiệt độ 155 độ C Class F
Vật liệu cấu tạo lớp cách điện Class F

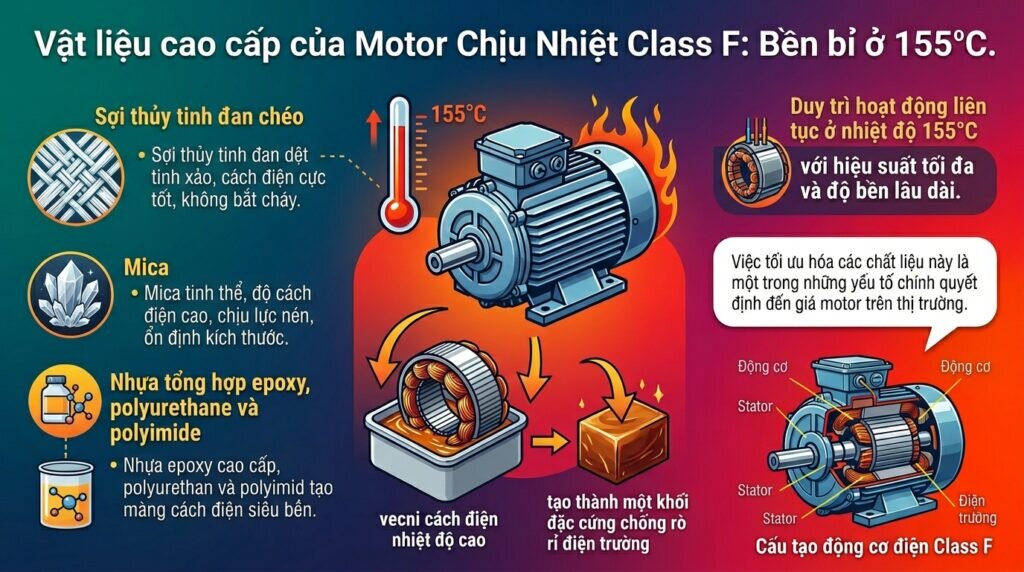

Để duy trì tính ổn định ở mức nhiệt 155°C liên tục, các nhà máy sản xuất động cơ điện nhập khẩu và nội địa cao cấp sử dụng hệ thống vật liệu chuyên dụng. Thành phần chính bao gồm: sợi thủy tinh đan chéo, mica, nhựa tổng hợp epoxy, polyurethane và polyimide.
Sau khi quấn, toàn bộ stator được nhúng ngập qua lớp vecni cách điện nhiệt độ cao và sấy khô, tạo thành một khối đặc cứng chống rò rỉ điện trường. Việc tối ưu hóa các chất liệu này là một trong những yếu tố chính quyết định đến giá motor trên thị trường.

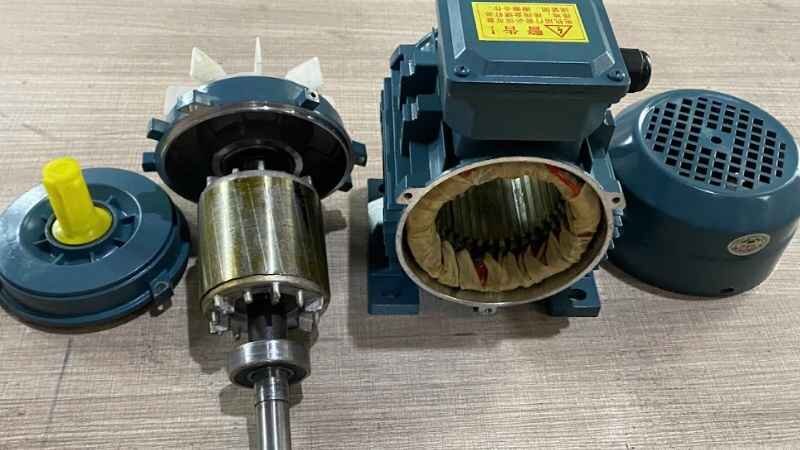

Cấu tạo động cơ điện Class F.

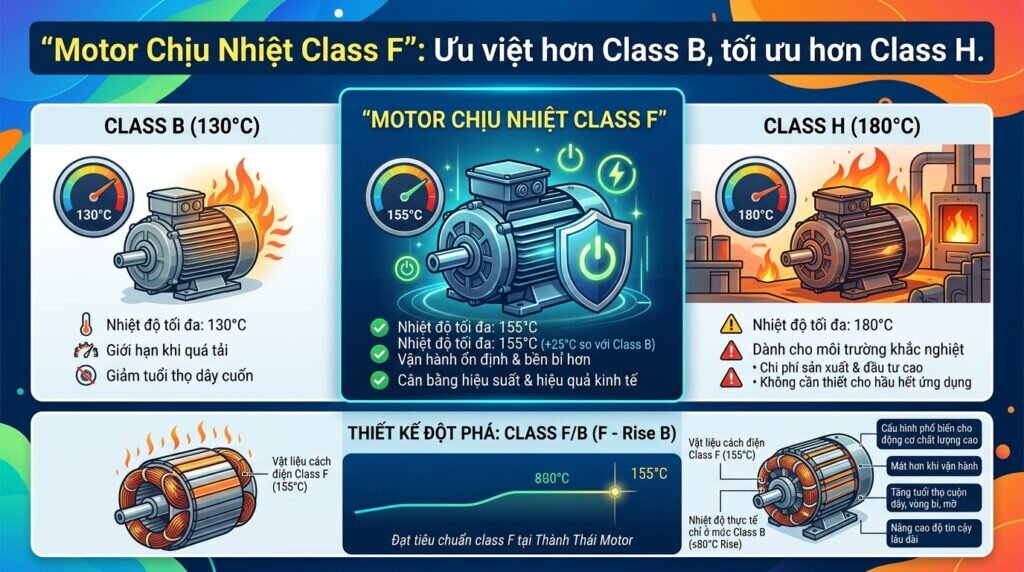

So sánh motor chịu nhiệt Class F với các chuẩn Class B và Class H
Để đánh giá khả năng chịu nhiệt của động cơ điện, người dùng thường so sánh Class F với các cấp cách điện phổ biến khác như Class B và Class H. Mỗi cấp cách điện sẽ có giới hạn nhiệt độ làm việc khác nhau, ảnh hưởng trực tiếp đến tuổi thọ, độ bền và khả năng vận hành của motor trong các điều kiện tải khác nhau.
So với Class B (130°C)
Class B chỉ cho phép nhiệt độ làm việc tối đa 130°C, trong khi Class F đạt tới 155°C. Nhờ biên độ chịu nhiệt cao hơn 25°C, động cơ Class F vận hành ổn định hơn khi làm việc liên tục, chịu tải tốt hơn và giảm nguy cơ quá nhiệt cuộn dây.
So với Class H (180°C)
Class H có khả năng chịu nhiệt lên đến 180°C, phù hợp với các môi trường đặc biệt khắc nghiệt như lò luyện kim, hầm mỏ hoặc nhà máy nhiệt điện. Tuy nhiên, chi phí sản xuất và đầu tư cao hơn đáng kể. Đối với hầu hết ứng dụng công nghiệp thông thường, Class F đã đáp ứng rất tốt yêu cầu vận hành và mang lại hiệu quả kinh tế cao hơn.
Thiết kế Class F/B (F – Rise B):
Đây là cấu hình được sử dụng phổ biến trên các dòng động cơ điện và motor giảm tốc chất lượng cao hiện nay. Động cơ sử dụng vật liệu cách điện Class F (155°C) nhưng được thiết kế để độ tăng nhiệt thực tế chỉ ở mức Class B (≤80°C). Nhờ đó, motor vận hành mát hơn, tăng tuổi thọ cuộn dây, vòng bi và dầu mỡ bôi trơn, đồng thời nâng cao độ tin cậy trong quá trình sử dụng lâu dài.

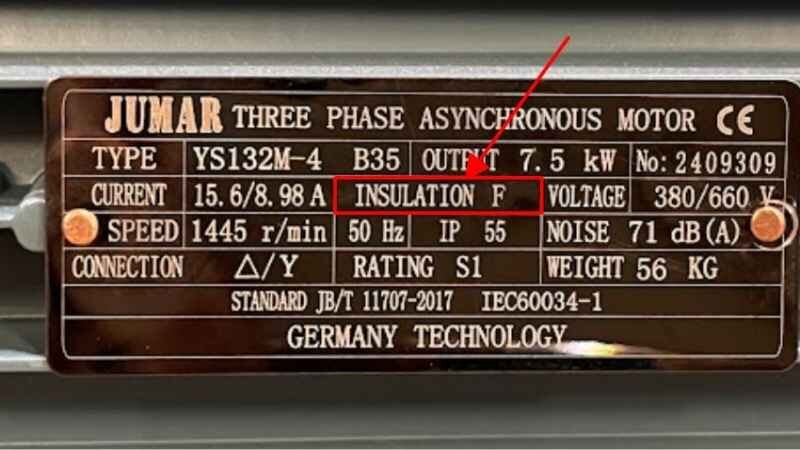

Động cơ điện tại Thành Thái Motor đạt tiêu chuẩn class F.

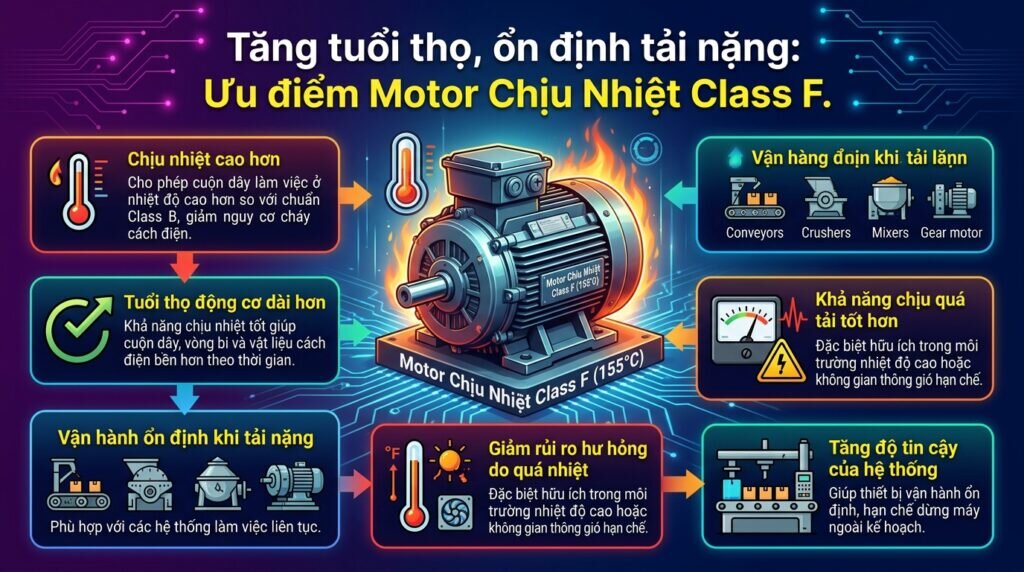

Ưu điểm khi dùng motor chịu nhiệt Class F
Motor sử dụng cấp cách điện Class F (155°C) ngày càng được ứng dụng rộng rãi nhờ khả năng chịu nhiệt tốt và độ bền cao trong môi trường công nghiệp.
Chịu nhiệt cao hơn: Cho phép cuộn dây làm việc ở nhiệt độ cao hơn so với chuẩn Class B, giảm nguy cơ cháy cách điện.
Tuổi thọ động cơ dài hơn: Khả năng chịu nhiệt tốt giúp cuộn dây, vòng bi và vật liệu cách điện bền hơn theo thời gian.
Vận hành ổn định khi tải nặng: Phù hợp với các hệ thống làm việc liên tục như băng tải, máy nghiền, máy trộn và motor giảm tốc.
Khả năng chịu quá tải tốt hơn: Khi dòng điện tăng đột biến trong thời gian ngắn, motor vẫn duy trì được độ an toàn cao.
Giảm rủi ro hư hỏng do quá nhiệt: Đặc biệt hữu ích trong môi trường nhiệt độ cao hoặc không gian thông gió hạn chế.
Tăng độ tin cậy của hệ thống: Giúp thiết bị vận hành ổn định, hạn chế dừng máy ngoài kế hoạch.
Ứng dụng của motor chịu nhiệt Class F
Chuẩn Class F đáp ứng hoàn hảo cho đại đa số nhu cầu truyền động. Từ các loại motor điện 220v, mô tơ điện 220v (hay còn gọi là motor điện pha 220v) dùng trong quạt nuôi tôm, máy nén khí xưởng nhỏ; cho đến các thiết bị động cơ điện công nghiệp 3 pha tải nặng kéo máy nghiền, băng tải đá. Dù bạn đang tìm kiếm động cơ điện giá rẻ hay thiết bị cao cấp, tiêu chuẩn Class F vẫn luôn là yêu cầu an toàn cơ sở bắt buộc phải có.
Câu hỏi thường gặp
Đo điện trở cách điện cuộn dây Class F bằng Megomet ở dải điện áp nào?
Dùng Megomet dải 500V DC. Tiêu chuẩn điện trở cách điện an toàn của cuộn dây phải đạt mức tối thiểu từ 1 MΩ đến 5 MΩ (MegaOhm) ở điều kiện nhiệt độ phòng.
Làm sao để motor tự động ngắt điện khi cuộn dây chạm mốc 155°C?
Bạn phải đặt hàng (hoặc gia công) loại motor có cấy sẵn cảm biến nhiệt điện trở (như PTC hoặc PT100) vào sâu trong lõi bối dây Stator, sau đó đấu tín hiệu này về rơ-le bảo vệ nhiệt gắn trên tủ điện điều khiển.
Xung điện áp (dV/dt) từ biến tần có làm thủng lớp cách điện Class F không?
Có. Các xung điện áp tần số cao sẽ sinh ra hiện tượng vầng quang điện (corona) ăn mòn lớp vecni. Để khắc phục, bắt buộc phải lắp thêm cuộn kháng xoay chiều (AC Choke) ở ngõ ra của biến tần.
Khi motor bị ẩm, nhiệt độ tủ sấy cài đặt bao nhiêu để không làm hỏng chuẩn Class F?
Nên cài đặt tủ sấy nhiệt ở dải 110°C - 120°C liên tục trong 4 đến 8 tiếng. Mức nhiệt này đủ làm bốc hơi hơi nước triệt để mà không làm lão hóa hay nứt gãy màng cách điện Polyimide.
Công nghệ tẩm vecni chân không (VPI) có làm tăng giới hạn chịu nhiệt 155°C không?
Không. Giới hạn phá hủy vẫn là 155°C. Tuy nhiên, hút chân không VPI loại bỏ 100% bọt khí bên trong rãnh stator, giúp cuộn dây tản nhiệt ra vỏ gang nhanh và tốt hơn rất nhiều so với phương pháp nhúng vecni thông thường.
Kết luận
Hiểu rõ thông số Class F là cách tốt nhất để bảo vệ hệ thống tải và tránh các thiệt hại kinh tế do sự cố chập cháy rò điện. Khi có nhu cầu mua motor hoặc mua động cơ điện cho dây chuyền mới, hãy kiểm tra kỹ lưỡng tem nhãn nameplate. Nếu bạn cần tư vấn cấu hình an toàn, các kỹ thuật viên tại Thành Thái Motor – đơn vị uy tín chuyên bán mô tơ điện và thiết bị truyền động – luôn sẵn sàng hỗ trợ tính toán tải trọng chuẩn xác nhất cho bạn.
