Ký hiệu các loại bạc đạn là một chuỗi ký tự và số được tiêu chuẩn hóa, cung cấp thông tin về loại, kích thước, độ chính xác, và các đặc tính kỹ thuật khác. Việc hiểu rõ các ký hiệu này là bước quan trọng giúp kỹ sư lựa chọn và lắp đặt bạc đạn một cách chính xác, đảm bảo hiệu suất và tuổi thọ cho thiết bị.
Những điểm chính cần nắm về ký hiệu bạc đạn:
Để hiểu sâu hơn về từng con số và ký tự, hãy cùng Thành Thái Motor tìm hiểu chi tiết trong bài viết dưới đây.

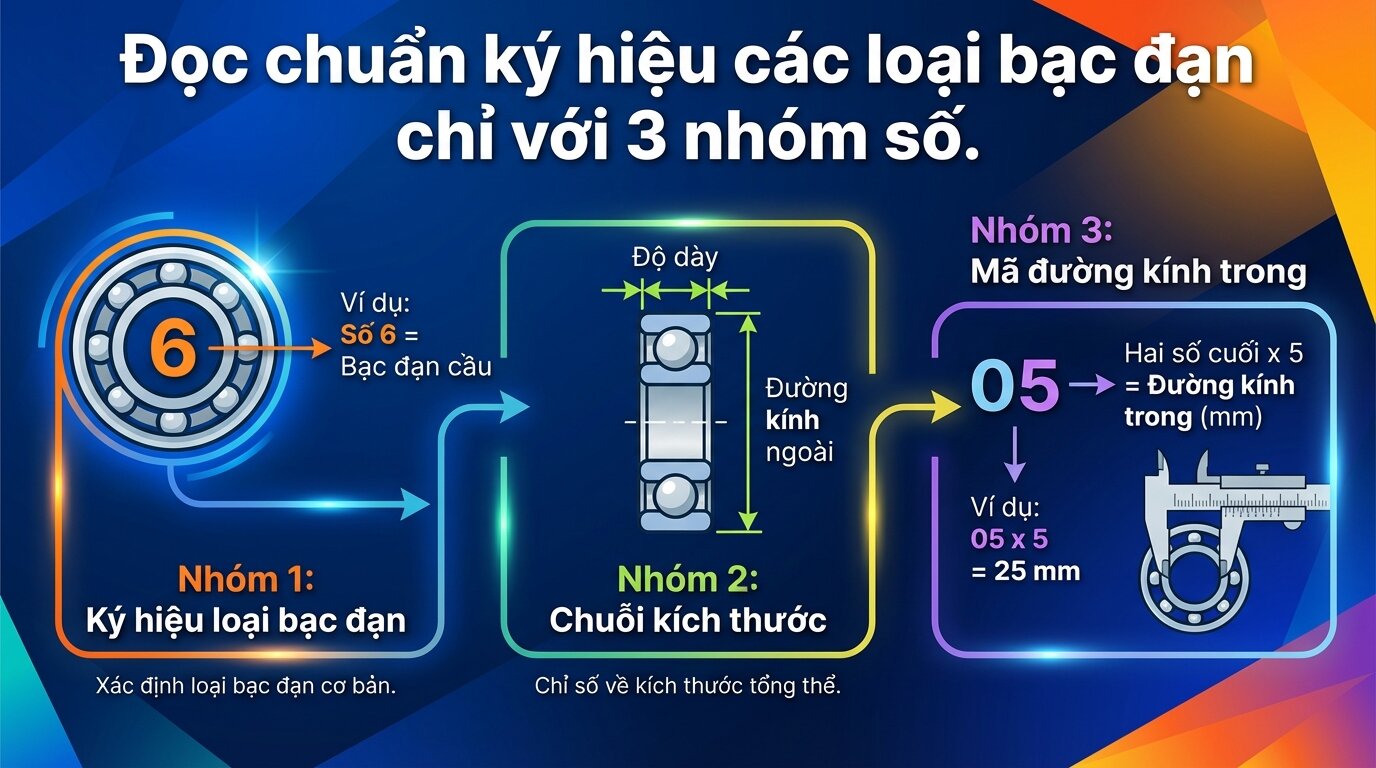

Việc đọc thông số bạc đạn không hề phức tạp nếu bạn nắm được cấu trúc cơ bản của nó. Hầu hết các nhà sản xuất đều tuân theo một hệ thống mã hóa chung, giúp việc nhận diện và thay thế trở nên dễ dàng hơn rất nhiều. Đây là nền tảng để giải mã ký hiệu bạc đạn một cách chính xác.

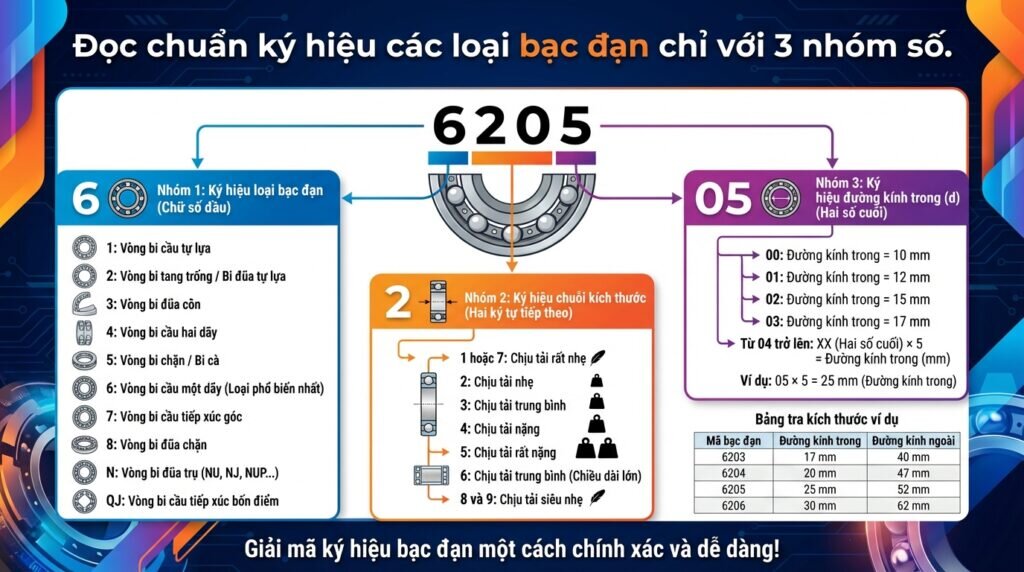

Một mã số bạc đạn tiêu chuẩn thường được chia thành các nhóm ký tự chính, mỗi nhóm mang một ý nghĩa riêng. Cấu trúc mã vòng bi này cung cấp toàn bộ thông tin cần thiết về đặc tính của ổ lăn. Hiểu được nó là bạn đã nắm được 80% vấn đề.
Chữ số đầu tiên (đôi khi là chữ cái) xác định loại bạc đạn. Đây là ký tự quan trọng nhất giúp bạn biết mình đang làm việc với loại bạc đạn nào. Ví dụ, số 6 đại diện cho bạc đạn cầu một dãy, loại phổ biến nhất.
Hai ký tự tiếp theo biểu thị cho chuỗi kích thước của bạc đạn. Ký tự đầu tiên trong nhóm này chỉ chuỗi chiều rộng hoặc chiều cao, và ký tự thứ hai chỉ chuỗi đường kính ngoài. Chúng cho biết bạc đạn thuộc dòng “siêu nhẹ”, “nhẹ”, “trung bình” hay “nặng”.
2 số cuối trong ký hiệu các loại bạc đạn có ý nghĩa như sau:
Hai chữ số cuối cùng trong mã cơ bản chỉ đường kính trong của vòng bi, hay còn gọi là kích thước lỗ cốt. Với các mã số kết thúc từ 04 trở lên, bạn chỉ cần lấy hai số này nhân với 5 để ra đường kính trong tính bằng milimét (mm). Rất đơn giản.
| Mã bạc đạn | Đường kính trong | Đường kính ngoài |
|---|---|---|
| 6203 | 17 mm | 40 mm |
| 6204 | 20 mm | 47 mm |
| 6205 | 25 mm | 52 mm |
| 6206 | 30 mm | 62 mm |
Ngoài mã số cơ bản, ký hiệu tiền tố và hậu tố bạc đạn chứa đựng những thông số kỹ thuật bạc đạn quan trọng. Chúng quyết định bạc đạn có phù hợp với môi trường làm việc khắc nghiệt hay các yêu cầu đặc biệt hay không. Đây là phần kiến thức nâng cao hơn.
Tiền tố thường ít gặp hơn hậu tố, chúng thường chỉ các bộ phận của bạc đạn hoặc các vật liệu đặc biệt. Ví dụ, tiền tố S có thể chỉ ra rằng vòng bi hoặc các bộ phận của nó được làm từ thép không gỉ, phù hợp cho môi trường ăn mòn.

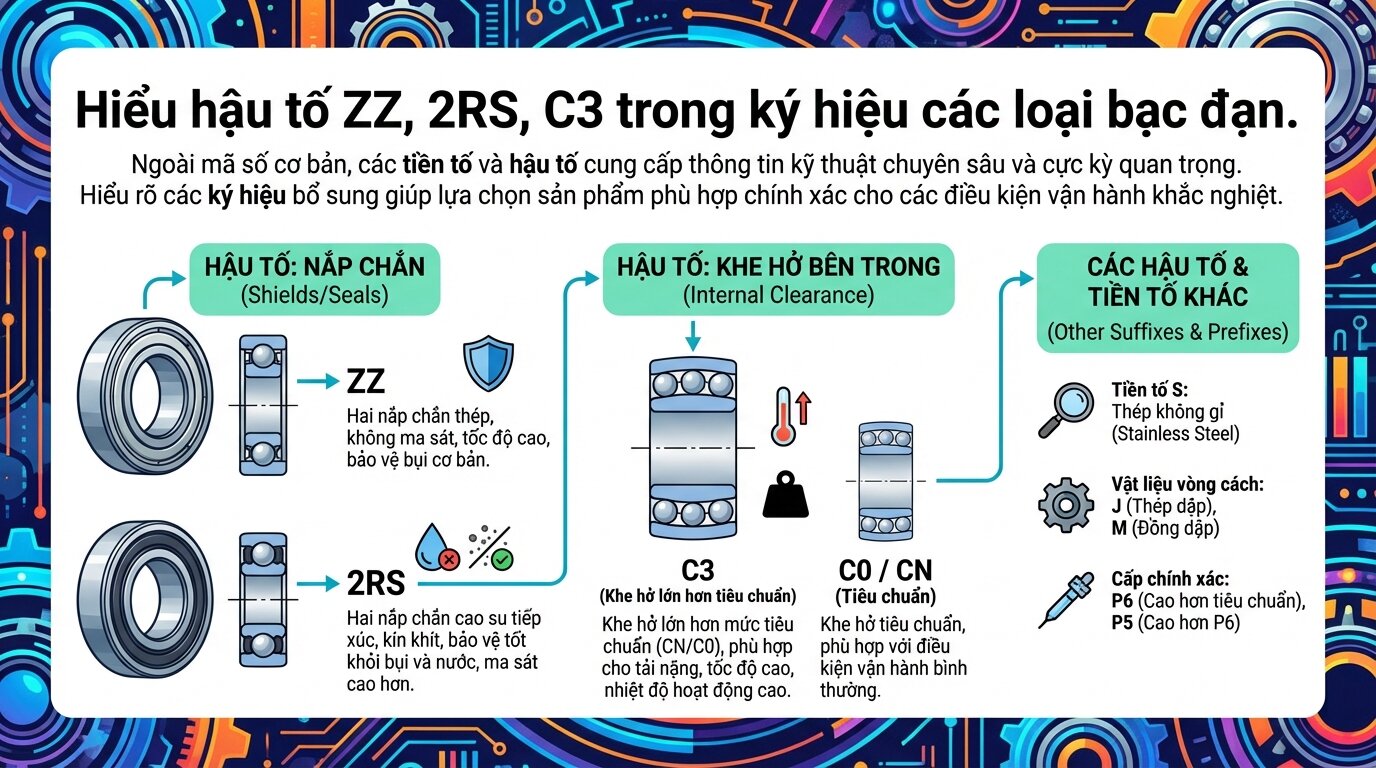

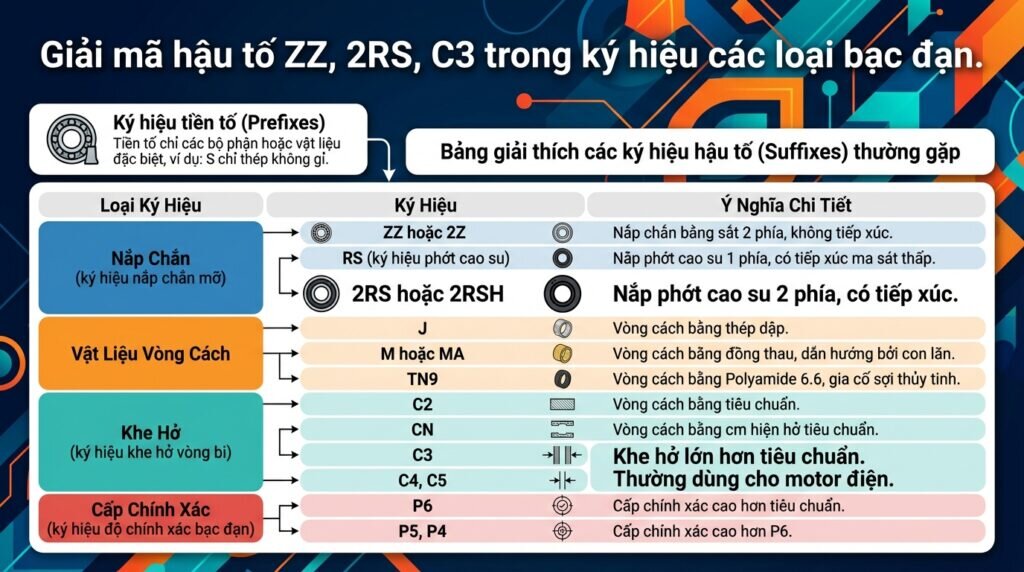

Hậu tố là phần thông tin bổ sung quan trọng nhất, cung cấp chi tiết về thiết kế bên trong, vật liệu vòng cách, nắp chắn và khe hở. Bảng giải thích ký hiệu bạc đạn dưới đây sẽ tổng hợp các hậu tố thông dụng nhất mà bạn sẽ gặp.
| Loại Ký Hiệu | Ký Hiệu | Ý Nghĩa Chi Tiết |
|---|---|---|
| Nắp Chắn (ký hiệu nắp chắn mỡ) | Z | Nắp chắn bằng sắt 1 phía. |
| ZZ hoặc 2Z | Nắp chắn bằng sắt 2 phía, không tiếp xúc. | |
| RS (ký hiệu phớt cao su) | Nắp phớt cao su 1 phía, có tiếp xúc ma sát thấp. | |
| 2RS hoặc 2RSH | Nắp phớt cao su 2 phía, có tiếp xúc. | |
| Vật Liệu Vòng Cách | J | Vòng cách bằng thép dập. |
| M hoặc MA | Vòng cách bằng đồng thau, dẫn hướng bởi con lăn. | |
| TN9 | Vòng cách bằng Polyamide 6.6, gia cố sợi thủy tinh. | |
| Khe Hở (ký hiệu khe hở vòng bi) | C2 | Khe hở nhỏ hơn tiêu chuẩn. |
| CN (thường không ghi) | Khe hở tiêu chuẩn (Normal). | |
| C3 | Khe hở lớn hơn tiêu chuẩn. Thường dùng cho motor điện. | |
| C4, C5 | Khe hở lớn hơn C3. Dùng trong môi trường nhiệt độ rất cao. | |
| Cấp Chính Xác (ký hiệu độ chính xác bạc đạn) | P6 | Cấp chính xác cao hơn tiêu chuẩn. |
| P5, P4 | Cấp chính xác cao hơn P6. |

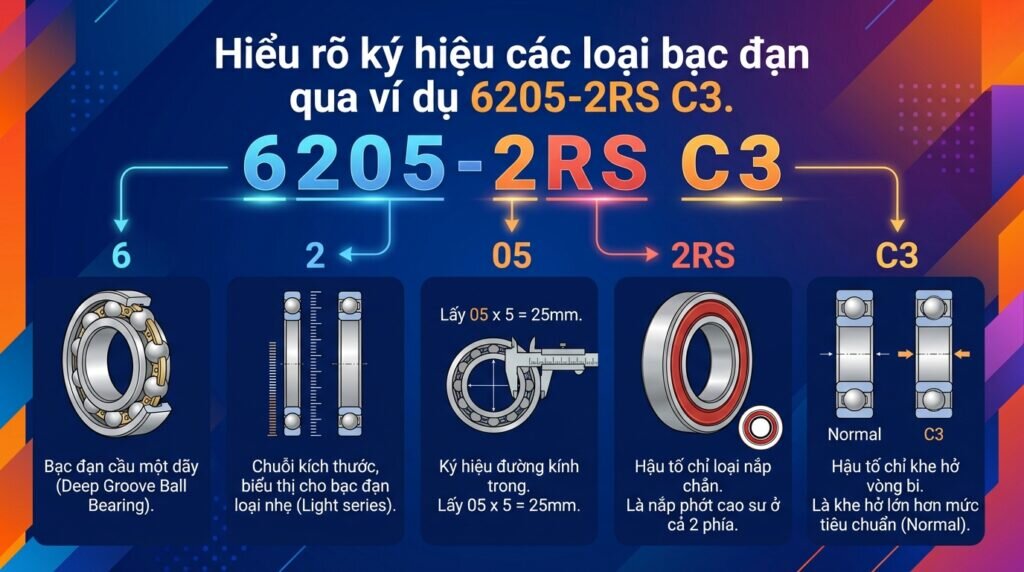

Để dễ hình dung, chúng ta hãy cùng phân tích ý nghĩa ký hiệu 6205-2RS C3, một mã vòng bi cực kỳ phổ biến. Cách xác định loại bạc đạn qua ký hiệu này sẽ cho bạn thấy rõ sức mạnh của hệ thống mã hóa.
Mã 6205-2RS C3 được hiểu như sau:
- 6: Bạc đạn cầu một dãy (Deep Groove Ball Bearing).
- 2: Chuỗi kích thước, biểu thị cho bạc đạn loại nhẹ (Light series).
- 05: Ký hiệu đường kính trong. Lấy 05 x 5 = 25mm.
- 2RS: Hậu tố chỉ loại nắp chắn. Là nắp phớt cao su ở cả 2 phía.
- C3: Hậu tố chỉ khe hở vòng bi. Là khe hở lớn hơn mức tiêu chuẩn (Normal).

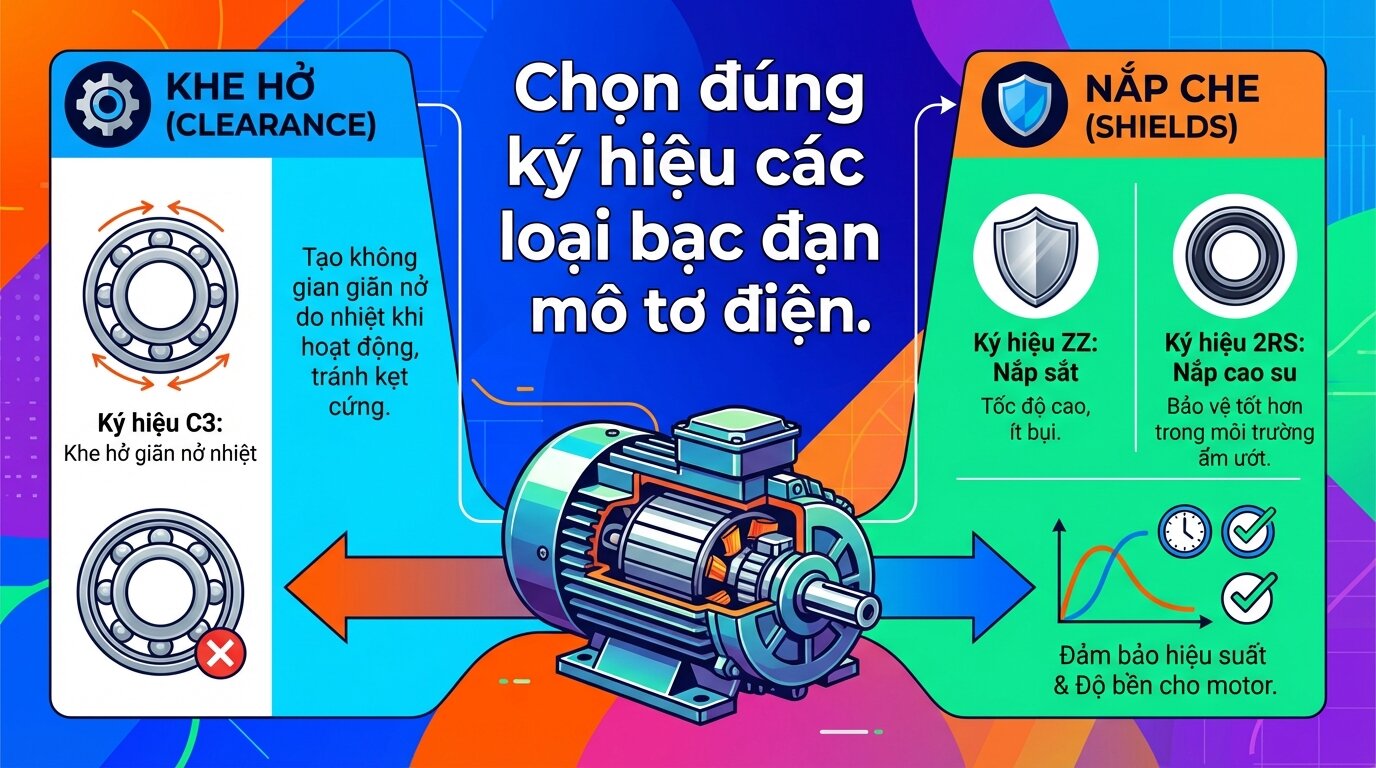

Một trong những ứng dụng phổ biến nhất của bạc đạn là trong động cơ điện. Việc hiểu rõ ý nghĩa kí hiệu vòng bi và cách chọn bạc đạn phù hợp sẽ quyết định trực tiếp đến độ bền và hiệu suất của mô tơ. Ký hiệu bạc đạn cho motor điện có những đặc thù riêng.
Khi motor hoạt động, nhiệt sinh ra làm trục và thân motor giãn nở. Ký hiệu C3 trên bạc đạn chỉ ra rằng nó có khe hở bên trong lớn hơn mức tiêu chuẩn, tạo không gian cho sự giãn nở này. Điều này giúp bạc đạn không bị kẹt, bó cứng, đảm bảo vận hành trơn tru và tránh hư hỏng sớm.
Việc lựa chọn giữa ký hiệu bạc đạn ZZ và ký hiệu bạc đạn 2RS phụ thuộc vào môi trường làm việc. Nắp chắn sắt ZZ phù hợp cho môi trường ít bụi, tốc độ cao do ma sát thấp. Ngược lại, nắp phớt cao su 2RS bảo vệ tốt hơn trong môi trường bụi bẩn, ẩm ướt nhưng tạo ra ma sát lớn hơn một chút.
Với các loại mô tơ điện thông dụng, cấp chính xác tiêu chuẩn và ký hiệu vật liệu vòng cách bằng thép dập (J) là hoàn toàn đủ dùng. Chỉ những ứng dụng đặc biệt đòi hỏi tốc độ cực cao hoặc độ chính xác tuyệt đối mới cần đến các cấp P5, P6 hoặc vòng cách bằng đồng (M) hay nhựa (TN9).

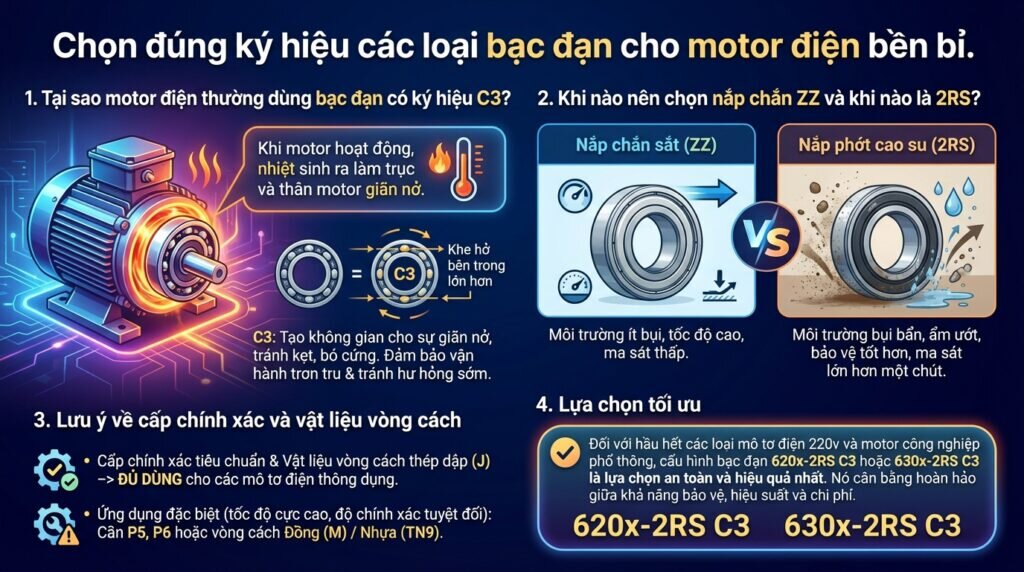

Đối với hầu hết các loại mô tơ điện 220v và motor công nghiệp phổ thông, cấu hình bạc đạn 620x-2RS C3 hoặc 630x-2RS C3 là lựa chọn an toàn và hiệu quả nhất. Nó cân bằng hoàn hảo giữa khả năng bảo vệ, hiệu suất và chi phí.

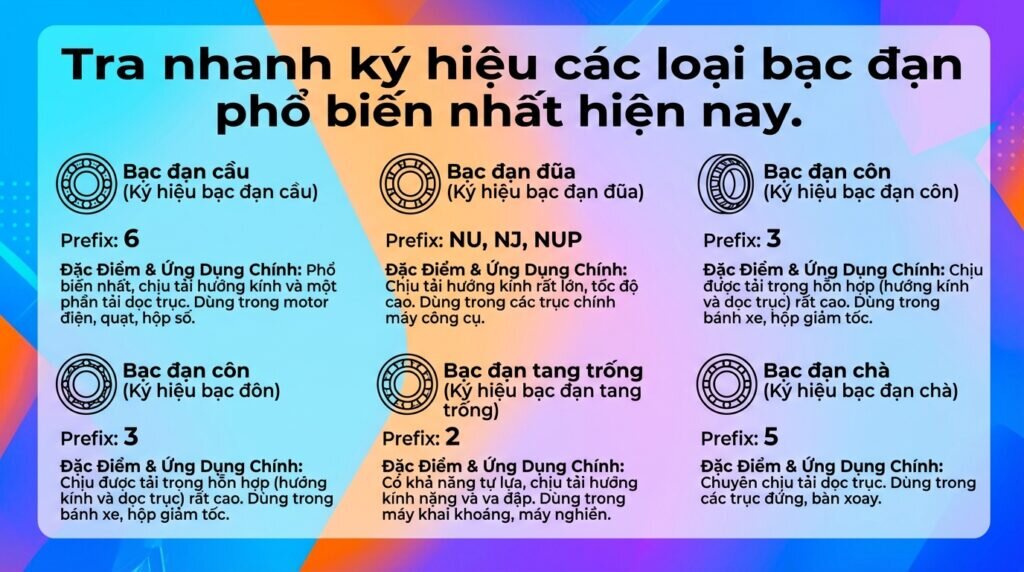

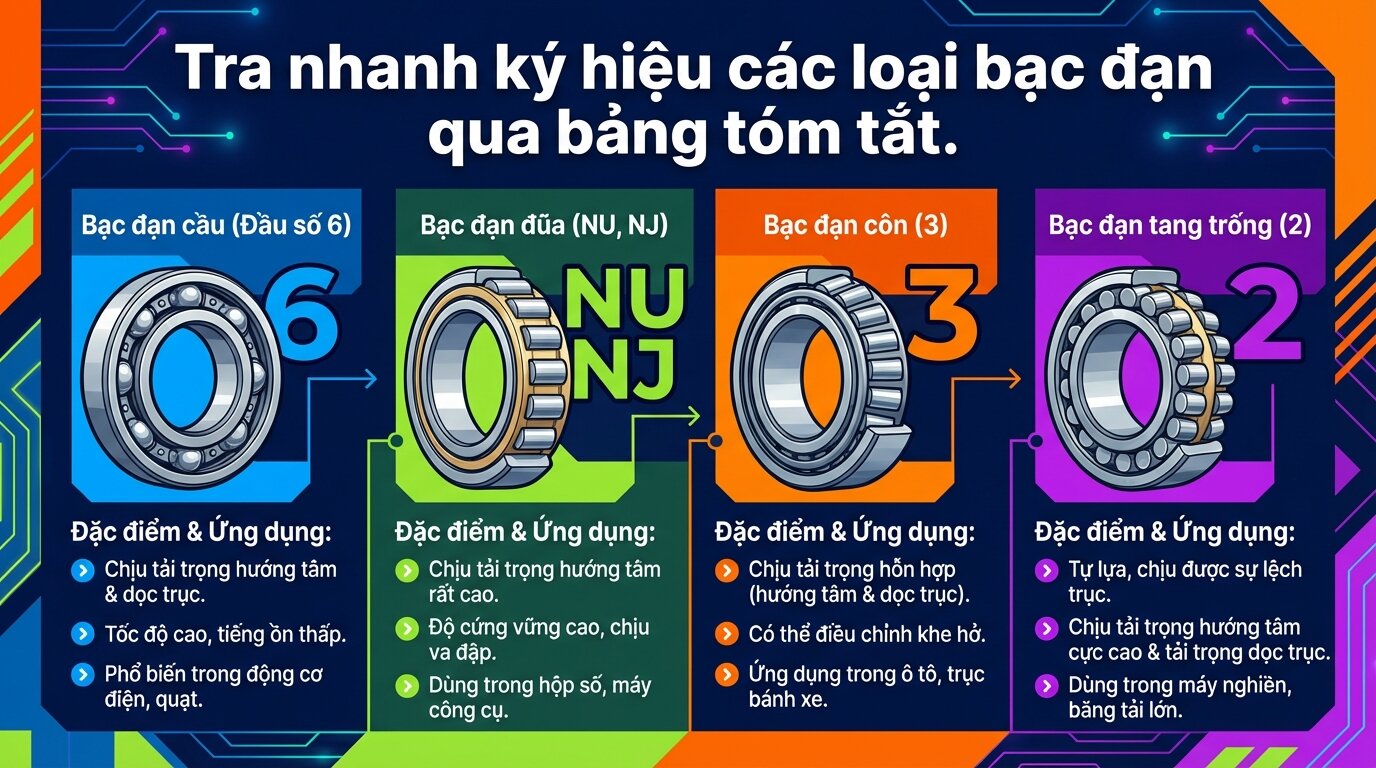

Để hỗ trợ bạn tra ký hiệu bạc đạn nhanh chóng, chúng tôi đã tổng hợp một bảng tra mã bạc đạn cơ bản. Bảng này giúp nhận diện các loại ổ lăn phổ biến nhất dựa trên ký hiệu đầu số và ứng dụng chính của chúng. Đây là công cụ hữu ích cho mọi kỹ thuật viên.
| Tên Gọi Thông Dụng | Ký Hiệu Đầu Số | Đặc Điểm & Ứng Dụng Chính |
|---|---|---|
| Bạc đạn cầu (ký hiệu bạc đạn cầu) | 6 | Phổ biến nhất, chịu tải hướng kính và một phần tải dọc trục. Dùng trong motor điện, quạt, hộp số. |
| Bạc đạn đũa (ký hiệu bạc đạn đũa) | NU, NJ, NUP | Chịu tải hướng kính rất lớn, tốc độ cao. Dùng trong các trục chính máy công cụ. |
| Bạc đạn côn (ký hiệu bạc đạn côn) | 3 | Chịu được tải trọng hỗn hợp (hướng kính và dọc trục) rất cao. Dùng trong bánh xe, hộp giảm tốc. |
| Bạc đạn tang trống (ký hiệu bạc đạn tang trống) | 2 | Có khả năng tự lựa, chịu tải hướng kính nặng và va đập. Dùng trong máy khai khoáng, máy nghiền. |
| Bạc đạn chà (ký hiệu bạc đạn chà) | 5 | Chuyên chịu tải dọc trục. Dùng trong các trục đứng, bàn xoay. |

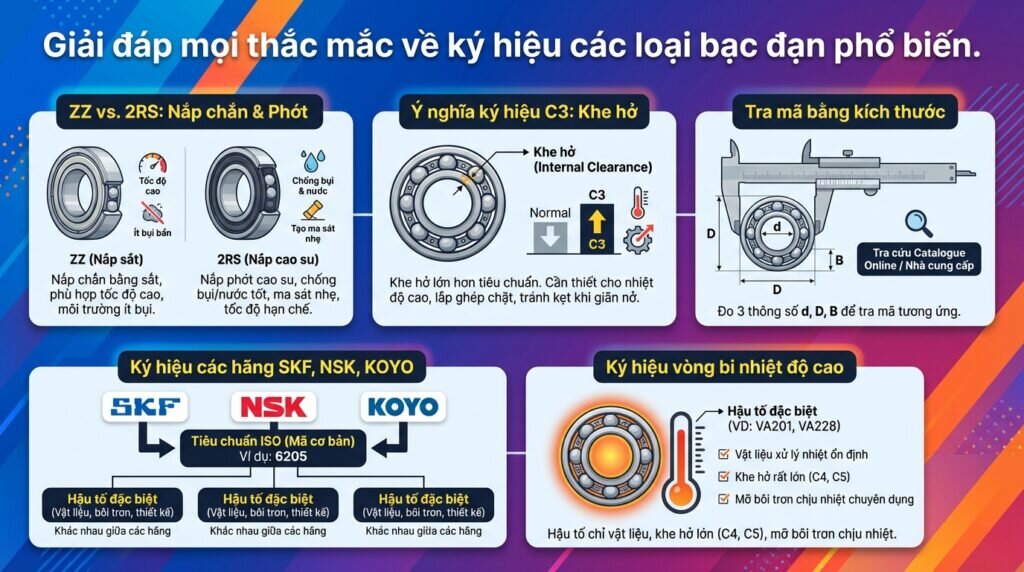

Ký hiệu ZZ chỉ nắp chắn bằng sắt ở 2 bên, phù hợp cho tốc độ cao và môi trường ít bụi bẩn. Trong khi đó, 2RS chỉ nắp phớt bằng cao su ở 2 bên, giúp chống bụi và nước tốt hơn nhưng tạo ma sát nhẹ, không phù hợp cho các ứng dụng tốc độ quá cao.
Đây là một câu hỏi rất hay. Ý nghĩa ký hiệu C3 trên bạc đạn là chỉ khe hở của bạc đạn lớn hơn mức tiêu chuẩn (Normal). Khe hở này cần thiết cho các ứng dụng có nhiệt độ cao hoặc lắp ghép chặt, như trong động cơ điện, để tránh bị kẹt khi bạc đạn giãn nở vì nhiệt.
Để tra mã vòng bi theo kích thước, bạn có thể sử dụng thước kẹp để đo 3 thông số chính: đường kính trong (d), đường kính ngoài (D), và bề dày (B). Sau đó, sử dụng các catalogue bạc đạn online hoặc liên hệ nhà cung cấp như Thành Thái Motor để tra cứu mã số tương ứng với bộ kích thước đó.
Về cơ bản, các hãng lớn đều tuân thủ tiêu chuẩn ISO cho mã số cơ bản (ví dụ mã vòng bi SKF 6205 sẽ tương đương với ký hiệu bạc đạn NSK 6205). Tuy nhiên, các ký hiệu hậu tố đặc biệt về vật liệu, bôi trơn, hoặc thiết kế riêng có thể khác nhau đôi chút giữa các hãng như KOYO hay NTN.
Ký hiệu vòng bi nhiệt độ cao thường có các hậu tố đặc biệt để chỉ vật liệu được xử lý nhiệt ổn định kích thước, khe hở rất lớn (C4, C5), và loại mỡ bôi trơn chịu nhiệt chuyên dụng. Ví dụ, SKF có thể dùng hậu tố VA201 hoặc VA228 để chỉ ứng dụng nhiệt độ cao.
Việc nắm vững ký hiệu các loại bạc đạn không chỉ là kiến thức cơ bản của người làm kỹ thuật mà còn là kỹ năng quan trọng giúp bạn lựa chọn, thay thế và bảo trì thiết bị một cách hiệu quả nhất. Từ những con số biểu thị kích thước đến các hậu tố phức tạp, mỗi ký tự đều mang một ý nghĩa kỹ thuật riêng. Hiểu đúng chúng sẽ giúp bạn tránh được những sai lầm tốn kém, đảm bảo hệ thống vận hành ổn định.
Tại Thành Thái Motor, chúng tôi hiểu rằng việc lựa chọn đúng từng chi tiết nhỏ như bạc đạn là nền tảng cho một động cơ chất lượng. Nếu bạn vẫn còn thắc mắc hoặc cần tư vấn sâu hơn để chọn được bạc đạn phù hợp cho ứng dụng của mình, đội ngũ kỹ sư của chúng tôi luôn sẵn sàng hỗ trợ. Hãy liên hệ ngay qua Hotline: 0909.539.175 để nhận được sự tư vấn chuyên nghiệp và tận tâm.
