Trong các ngành công nghiệp nặng như khai thác mỏ, dầu khí hay hóa chất, việc hiểu rõ sự khác biệt motor phòng nổ exd và exe là nền tảng để các kỹ sư và nhà quản lý đưa ra quyết định tối ưu. Bài viết dưới đây của Thành Thái Motor sẽ phân tích chuyên sâu về hai tiêu chuẩn bảo vệ phổ biến nhất hiện nay, giúp bạn lựa chọn đúng thiết bị cho từng môi trường làm việc.

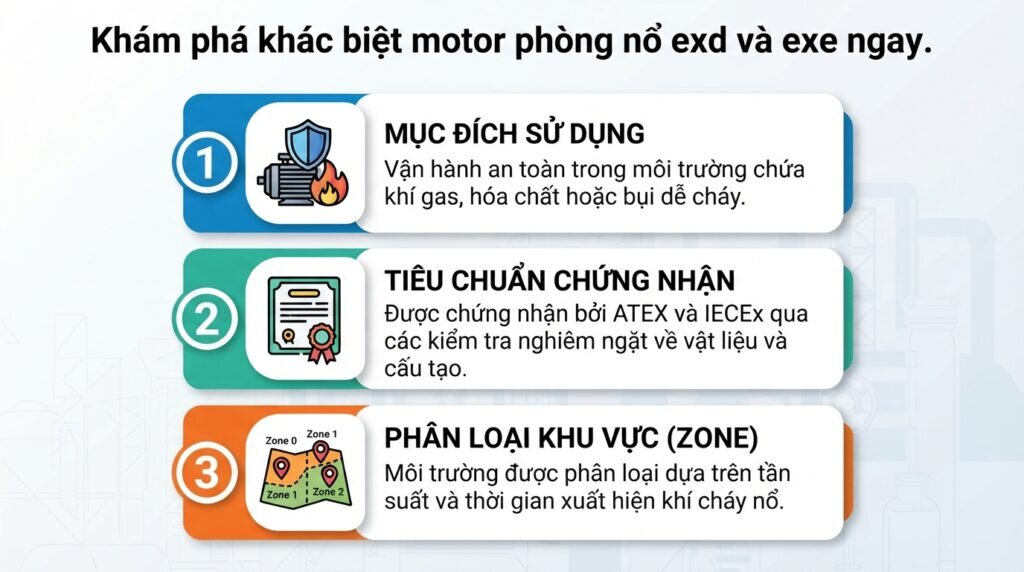

Động cơ phòng nổ (motor phòng nổ) được thiết kế để làm việc an toàn trong những môi trường có nguy cơ cháy nổ cao như nơi chứa khí gas, hơi dung môi, hóa chất hoặc bụi dễ bắt lửa. Mỗi loại động cơ sẽ được chế tạo theo tiêu chuẩn phòng nổ khác nhau để phù hợp với từng điều kiện làm việc. Vì vậy, trước khi tìm hiểu sự khác biệt giữa motor phòng nổ Exd và Exe, chúng ta cần nắm rõ đặc điểm của môi trường nguy hiểm cũng như các tiêu chuẩn phân loại động cơ phòng nổ.
ATEX (châu Âu) và IECEx (quốc tế) là những bộ tiêu chuẩn bắt buộc nhằm chứng nhận thiết bị điện có khả năng vận hành an toàn trong môi trường có nguy cơ cháy nổ. Các tiêu chuẩn này quy định nghiêm ngặt về vật liệu, cấu tạo vỏ, và khoảng cách khe hở của động cơ để đảm bảo không một tia lửa điện nào có thể kích nổ môi trường xung quanh. Động cơ chuẩn Ex phải trải qua các bài test khắc nghiệt trước khi được cấp tem nhãn lưu hành.
Môi trường công nghiệp được chia thành các Vùng (Zone) dựa trên tần suất và thời gian xuất hiện của hỗn hợp khí/bụi dễ cháy:

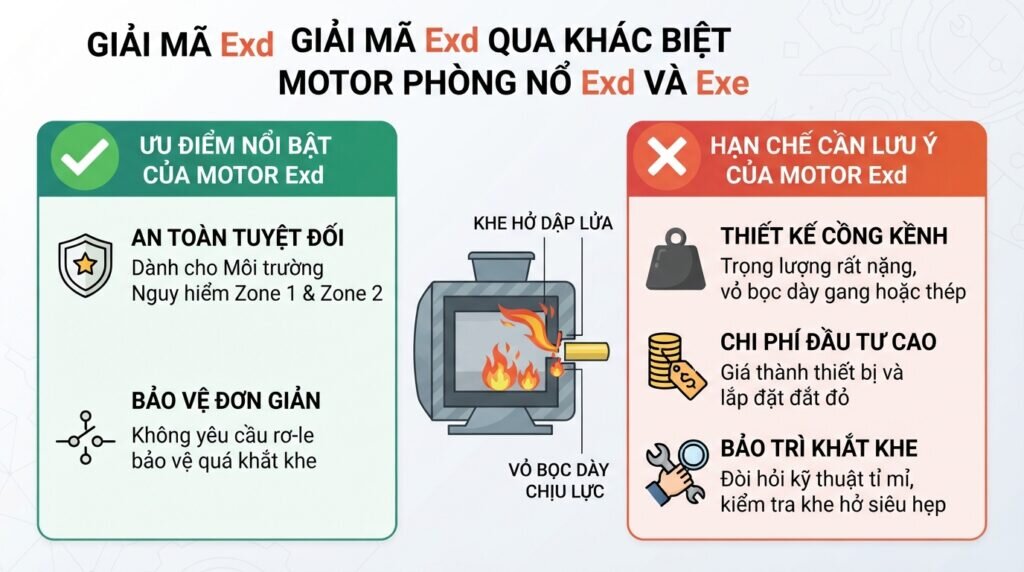

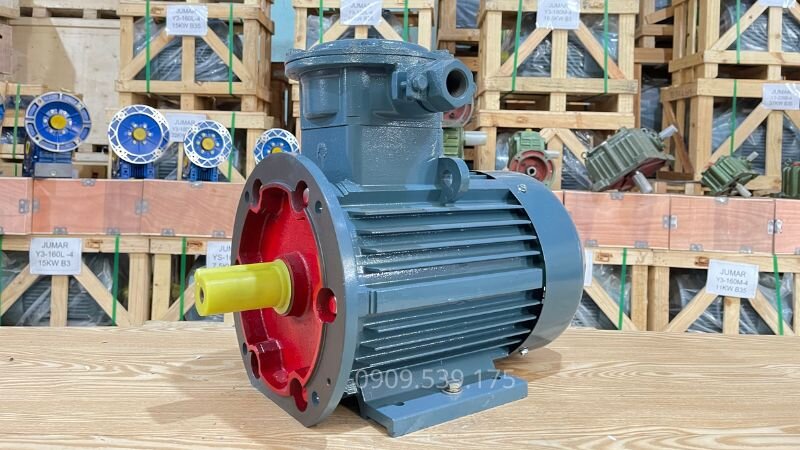

Động cơ Ex d (Flameproof – Vỏ bọc chịu lửa) là dòng động cơ phòng nổ được thiết kế với vỏ bọc chịu áp lực cao, có khả năng ngăn không cho ngọn lửa hoặc tia lửa phát tán ra môi trường bên ngoài khi xảy ra sự cố bên trong. Đây là lựa chọn phù hợp cho những khu vực có nguy cơ cháy nổ cao và yêu cầu mức độ an toàn nghiêm ngặt.
Điểm khác biệt dễ nhận thấy nhất giữa motor phòng nổ Exd và Exe nằm ở kết cấu vỏ máy. Motor Exd được chế tạo với lớp vỏ rất dày, thường làm từ gang hoặc thép chịu lực. Hộp đấu dây và các bề mặt ghép nối được gia công chính xác, tạo độ kín cao để ngăn ngọn lửa hoặc khí nóng thoát ra ngoài khi xảy ra sự cố bên trong độn
Cơ chế hoạt động của động cơ Ex d tuân theo quy trình kiểm soát rủi ro:

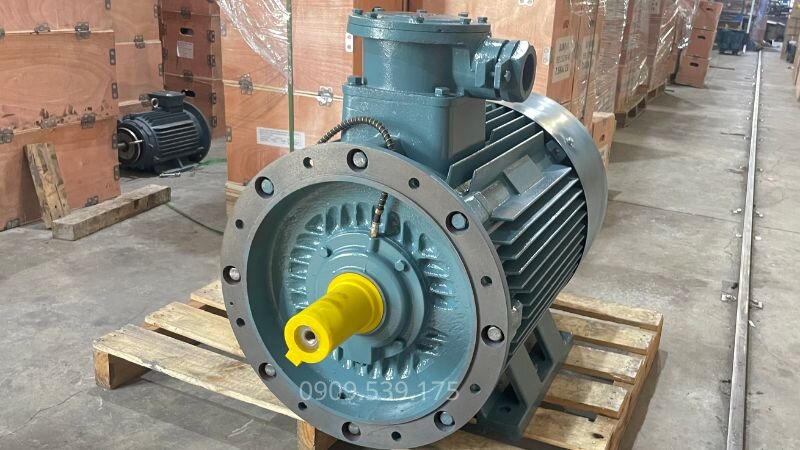

Hiểu rõ nguyên lý hoạt động của motor phòng nổ Exe sẽ giúp bạn lựa chọn đúng loại động cơ phù hợp với từng môi trường làm việc và yêu cầu an toàn.

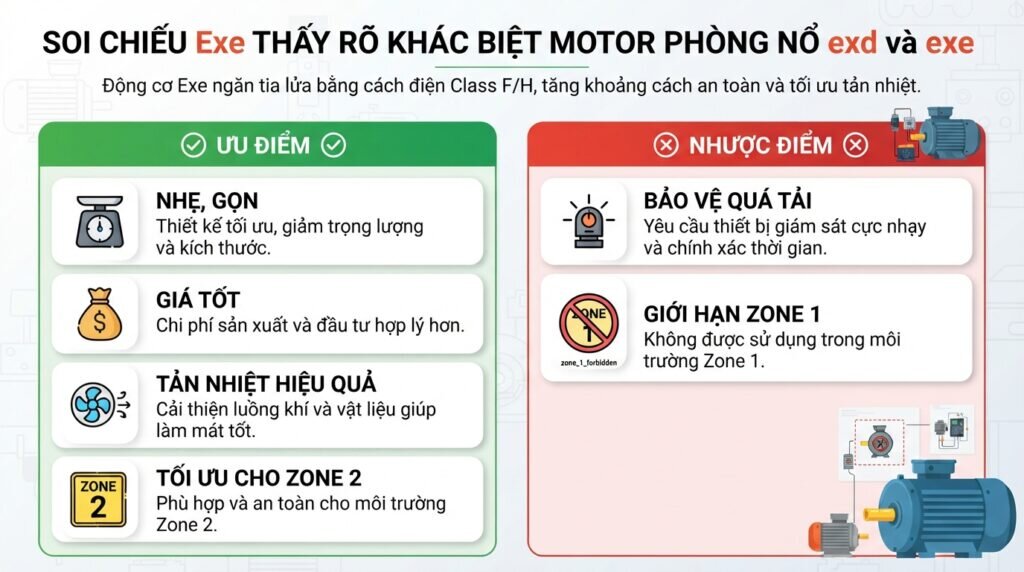

Động cơ Exe không cần một lớp vỏ quá dày để chịu áp lực nổ. Thay vào đó, thiết kế tập trung vào việc sử dụng vật liệu cách điện chất lượng cao (Class F hoặc H), gia tăng khoảng cách an toàn giữa các thành phần mang điện và tối ưu hóa hệ thống quạt tản nhiệt để động cơ luôn chạy ở nhiệt độ thấp nhất có thể.
Nguyên lý làm việc của Exe đảm bảo rằng: trong suốt quá trình khởi động, vận hành bình thường hay sự cố (như kẹt rotor), động cơ tuyệt đối không sinh ra tia lửa điện hay bề mặt quá nhiệt. Nó loại bỏ yếu tố nguồn nhiệt ra khỏi tam giác cháy (Oxy – Nhiên liệu – Nguồn nhiệt), khiến vụ nổ không thể bắt đầu. Động cơ Exe không được thiết kế để chịu áp lực nổ như Ex d.

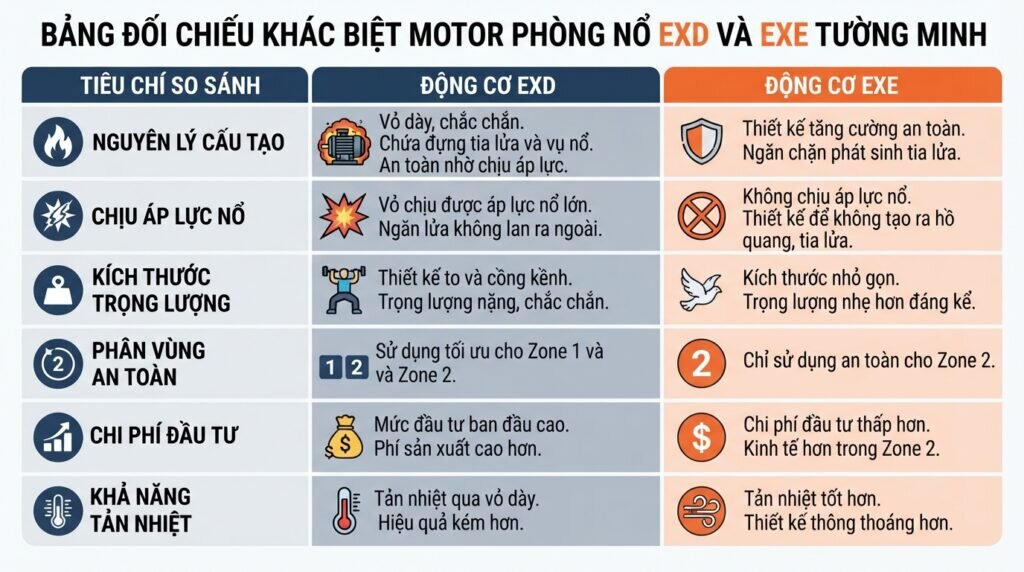

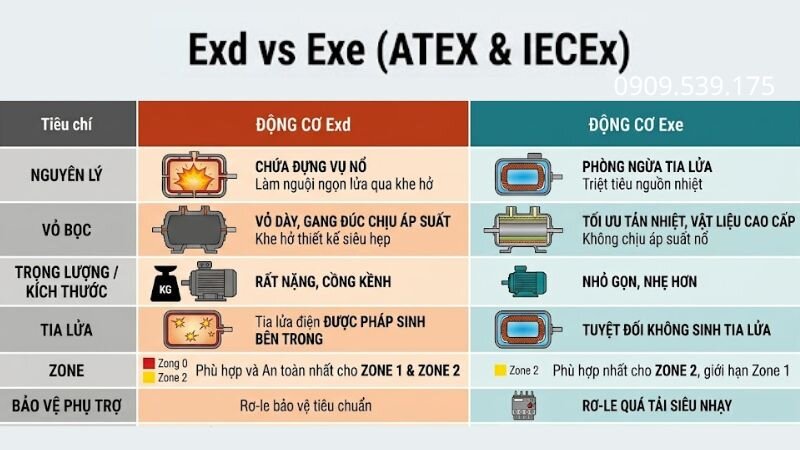

Để dễ dàng đối chiếu, dưới đây là phân tích các điểm khác biệt motor phòng nổ exd và exe qua các tiêu chí kỹ thuật chính:
| Tiêu chí | Động cơ phòng nổ chuẩn Exd | Động cơ phòng nổ chuẩn Exe |
| Bản chất thiết kế | Chứa đựng vụ nổ. | Ngăn chặn tia lửa điện. |
| Khả năng chịu áp lực | Chịu áp lực nổ rất tốt từ bên trong. | Không được thiết kế để chịu áp suất nổ. |
| Kích thước & Trọng lượng | Vỏ dày, to, trọng lượng rất nặng. | Kích thước và trọng lượng nhẹ. |
| Phân vùng an toàn (Zone) | Sử dụng an toàn cho cả Zone 1 và Zone 2. | Phù hợp và tối ưu nhất cho Zone 2. |
| Chi phí đầu tư | Mức giá cao. | Mức giá trung bình, kinh tế hơn. |
Motor Exd kiểm soát hậu quả vụ nổ bằng cách nhốt nó lại. Ngược lại, motor Exe triệt tiêu nguyên nhân gây nổ bằng cách không cho phép tia lửa hoặc hồ quang điện xuất hiện.
Do yêu cầu phải dập tắt ngọn lửa từ bên trong, vỏ motor Exd phải đúc bằng gang đặc, khiến trọng lượng thiết bị tăng lên đáng kể. Điều này yêu cầu bệ đỡ và hệ thống cẩu trục phải chắc chắn hơn khi lắp đặt. Trong khi đó, thiết kế Exe thanh thoát và nhẹ nhàng hơn rất nhiều.
Sự khác biệt lớn nhất về mặt tuân thủ pháp lý: Exd là lựa chọn bắt buộc và an toàn nhất cho môi trường Zone 1. Nếu môi trường nhà máy được đánh giá là Zone 2, việc sử dụng Exe là một quyết định thông minh về mặt kỹ thuật.
Do vật liệu chế tạo tốn kém và yêu cầu gia công cơ khí chính xác tại các bề mặt tiếp xúc (mặt bích, khe hở), chi phí sản xuất động cơ Exd luôn cao hơn Ex e. Về bảo trì, Exd cần sự tỉ mỉ để không làm hỏng tính năng “flameproof”, trong khi Exe tập trung vào việc kiểm tra độ cách điện định kỳ.
Motor Exe thường có khả năng tản nhiệt qua vỏ ngoài tốt hơn do vỏ mỏng hơn, từ đó duy trì hiệu suất vận hành ổn định mà không lo bề mặt ngoài đạt đến nhiệt độ kích cháy môi trường.

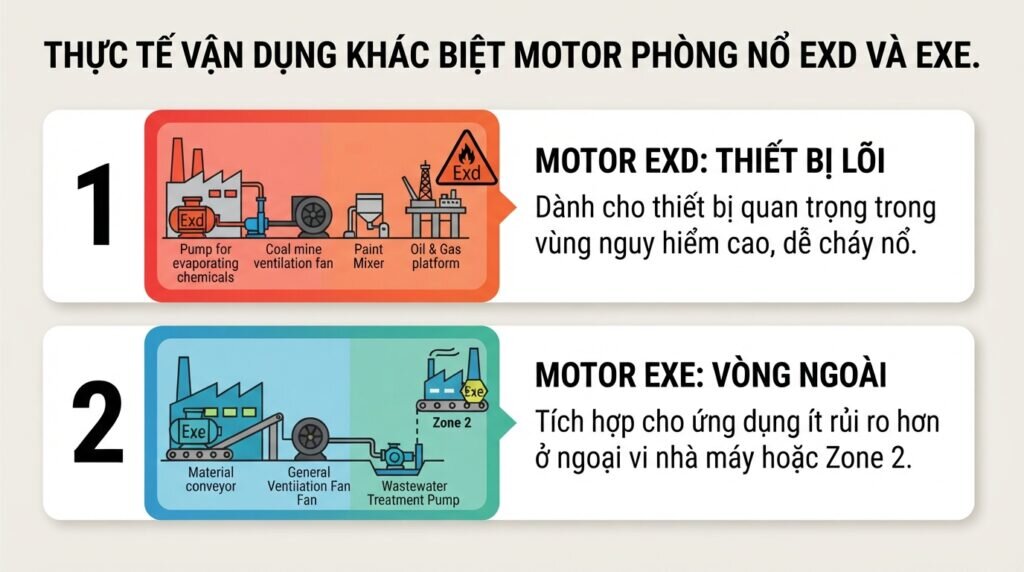

Sự khác biệt motor phòng nổ exd và exe dẫn đến việc phân bổ ứng dụng thực tế khác nhau:
Không thể tự ý thay thế. Dù Ex e tiết kiệm chi phí, nhưng nếu hồ sơ kỹ thuật (Spec) yêu cầu thiết bị cho môi trường Zone 1 có nguy cơ cao, bạn bắt buộc phải dùng Ex d. Việc dùng chéo phải được tư vấn bởi các kỹ sư am hiểu tiêu chuẩn ATEX/IECEx.

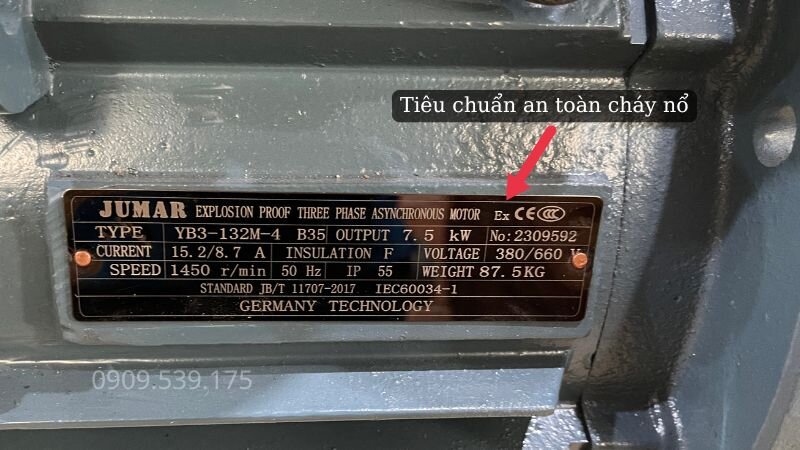

Bạn có thể nhìn vào tem nhãn động cơ. Nếu có ký hiệu "Ex db" (hoặc Ex d) là vỏ chịu lửa. Nếu là "Ex eb" (hoặc Ex e) là tăng cường an toàn. Hơn nữa, motor Ex d cầm thực tế sẽ nặng và có lớp gang bọc bên ngoài dày hơn rất nhiều.
Không. Cáp điện và ốc siết cáp đi kèm động cơ phải đạt chuẩn phòng nổ tương ứng với motor (Ex d hoặc Ex e) để đảm bảo đồng bộ hóa an toàn.
Được, nhưng bạn phải sử dụng loại motor được thiết kế riêng biệt chịu được nhiệt độ gia tăng khi chạy biến tần, đồng thời biến tần phải được lắp ở khu vực an toàn (hoặc tủ điện phòng nổ).
Hộp đấu nối Ex d phải là loại chịu áp lực nổ (Flameproof). Hộp đấu nối Ex e được thiết kế rộng rãi hơn để dễ dàng đấu nối dây cách điện, chống phát sinh tia lửa.

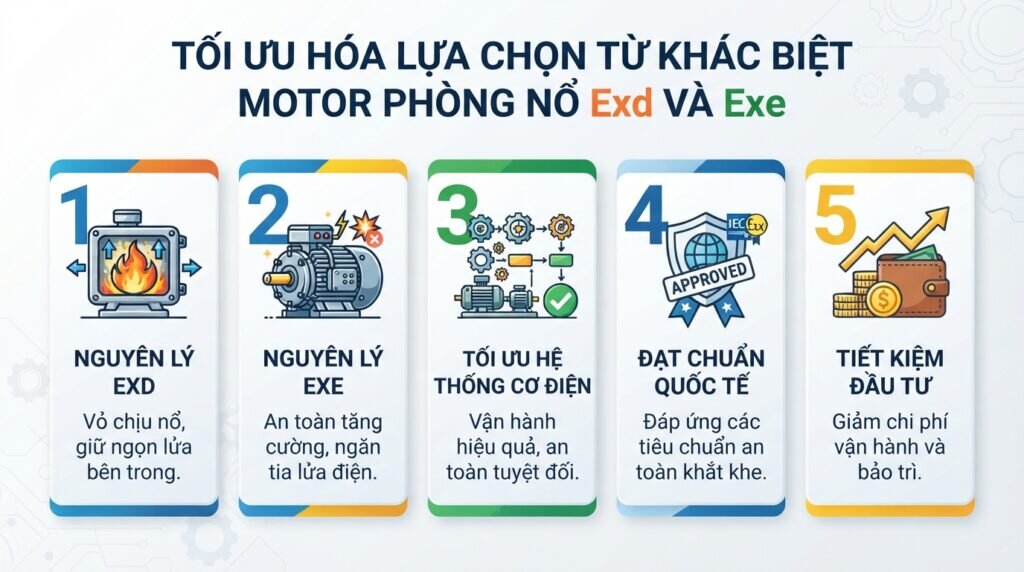

Hiểu rõ khác biệt motor phòng nổ Exd và Exe giúp bạn tối ưu hóa thiết kế hệ thống cơ điện vừa đáp ứng tiêu chuẩn an toàn quốc tế, vừa tối ưu hóa chi phí đầu tư cho doanh nghiệp. Exd là biểu tượng của sự kiên cố, nhốt chặt nguy hiểm, trong khi Exe đại diện cho sự thông minh, ngăn chặn rủi ro ngay từ lúc khởi động.
