Động cơ DC (motor DC) là một loại động cơ điện (motor điện) hoạt động bằng nguồn điện một chiều, chuyển đổi năng lượng điện thành năng lượng cơ học. Với khả năng điều khiển tốc độ và momen xoắn linh hoạt, động cơ DC được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Bài viết sẽ giới thiệu về động cơ DC là gì bao gồm cấu tạo, ứng dụng và những ưu nhược điểm của động cơ DC.

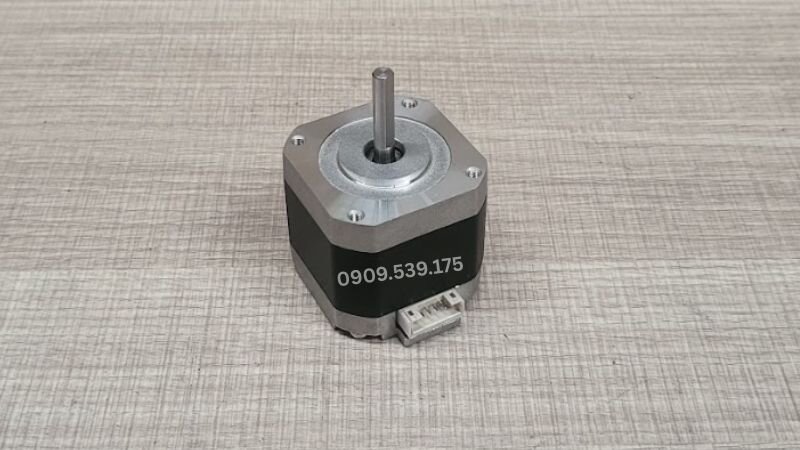

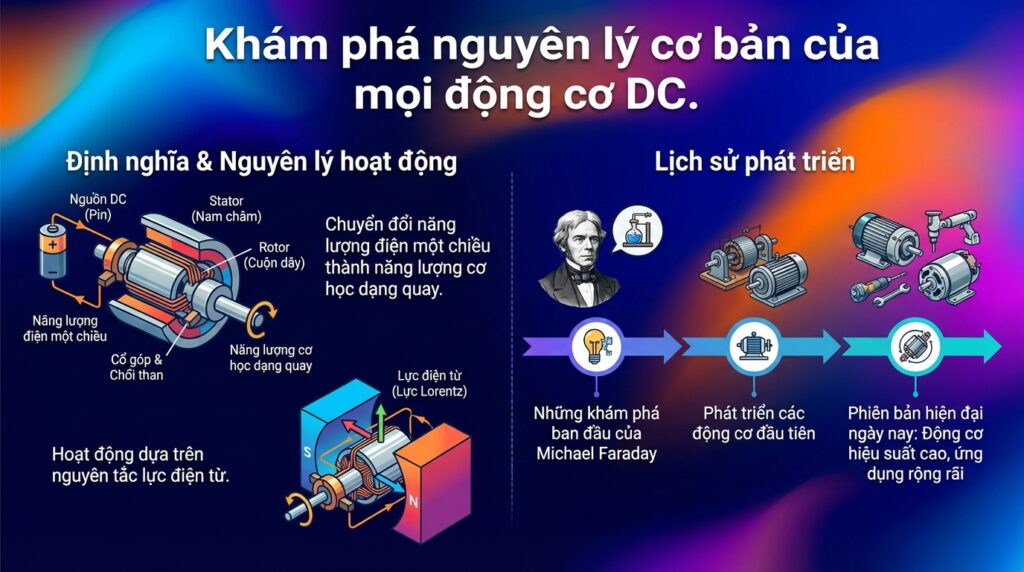

Động cơ DC (Direct Current motor) hay còn gọi là motor DC, là một loại động cơ điện (motor điện) sử dụng dòng điện một chiều để tạo ra chuyển động quay. Nó hoạt động dựa trên nguyên tắc lực điện từ, khi dòng điện chạy qua dây dẫn đặt trong từ trường sẽ sinh ra lực Lorentz, làm quay rotor của động cơ. Động cơ DC được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, từ các thiết bị gia dụng nhỏ đến các hệ thống công nghiệp lớn.
Lịch sử của động cơ DC gắn liền với sự phát triển của điện và điện từ học. Michael Faraday là một trong những người đầu tiên khám phá ra nguyên tắc hoạt động của động cơ điện vào những năm 1820. Sau đó, nhiều nhà khoa học và kỹ sư đã tiếp tục nghiên cứu và cải tiến, dẫn đến sự ra đời của các loại động cơ DC hiện đại.

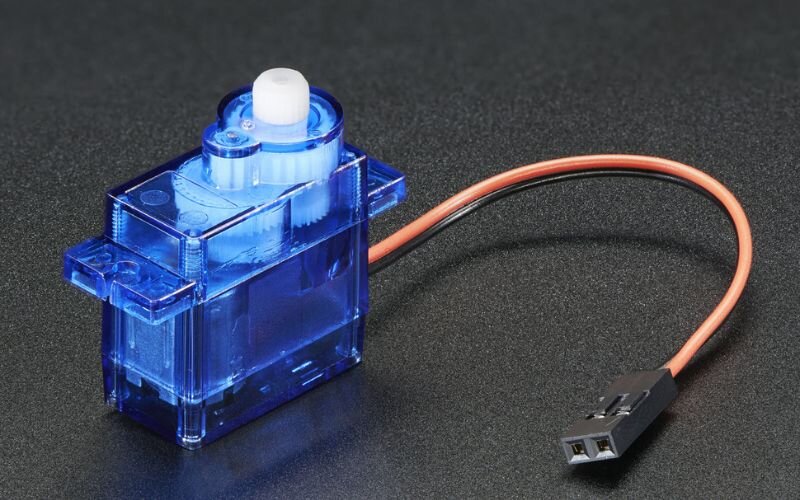

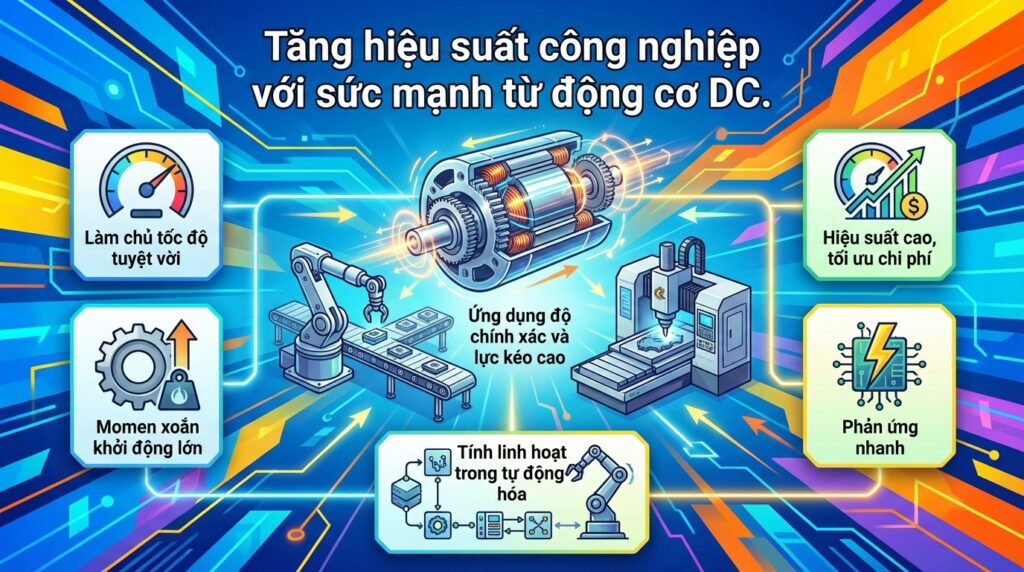

Trong bối cảnh công nghệ xoay chiều (AC) phát triển mạnh mẽ, nhiều người tự hỏi liệu động cơ DC có còn chỗ đứng? Câu trả lời là có, thậm chí nó vẫn đóng vai trò “xương sống” tại các vị trí đòi hỏi sự khắt khe về lực kéo và độ chính xác. Tại Thành Thái Motor, chúng tôi nhận thấy 5 giá trị thực tiễn mà chỉ dòng motor một chiều mới có thể đáp ứng hoàn hảo:
1. Khả năng làm chủ tốc độ tuyệt vời
Không cần đến những bộ biến tần phức tạp và đắt tiền, động cơ DC cho phép người thợ điều chỉnh tốc độ nhanh chóng chỉ bằng cách thay đổi điện áp đầu vào. Điểm cộng lớn nhất chính là sự phản hồi tức thì và chính xác, cực kỳ phù hợp cho các dây chuyền chế biến cần sự tỉ mỉ đến từng giây.
2. Sức mạnh đáng gờm ngay từ giây đầu tiên
Một trong những lý do khiến các dòng máy ép, máy bơm tải nặng hay máy cắt công nghiệp ưu tiên dùng motor DC chính là momen xoắn khởi động lớn. Ngay khi vừa đóng điện, động cơ đã có thể cung cấp một lực kéo cực đại, giúp hệ thống vượt qua sức ì của tải nặng mà không hề bị “đuối” hay ngắt quãng.
3. Tối ưu chi phí nhờ hiệu suất vận hành cao
Trong thực tế sản xuất, việc tiết kiệm dù chỉ 1-2% điện năng cũng tạo nên sự khác biệt lớn về ngân sách cuối năm. Động cơ DC nổi tiếng với khả năng chuyển đổi năng lượng hiệu quả, ít sinh nhiệt thừa, từ đó giúp doanh nghiệp vừa giảm chi phí vận hành, vừa kéo dài tuổi thọ cho toàn bộ hệ thống.
4. Phản ứng nhanh, vận hành tức thì
Đối với các quy trình sản xuất tự động hóa yêu cầu tính liên tục, thời gian “chờ” là lãng phí. Động cơ DC có khả năng khởi động và đạt tốc độ định mức gần như tức thì. Sự ổn định này giúp các robot công nghiệp hay băng tải hoạt động nhịp nhàng, giảm thiểu tối đa tình trạng trễ nhịp trong dây chuyền.
5. Sự linh hoạt trong mọi hệ thống tự động
Từ những cánh tay robot tinh vi đến các hệ thống băng tải kéo hàng dài hàng chục mét, động cơ DC đều cho thấy sự tương thích tuyệt vời. Chính nhờ cấu trúc linh hoạt và dễ tích hợp, nó trở thành “mảnh ghép” không thể thiếu trong các dự án nâng cấp nhà máy thông minh hiện nay.

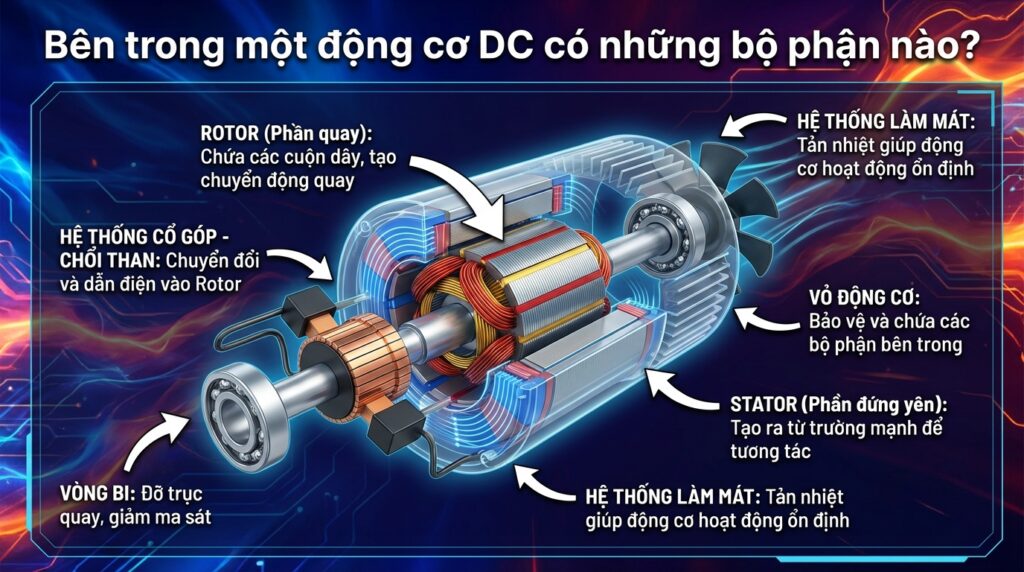

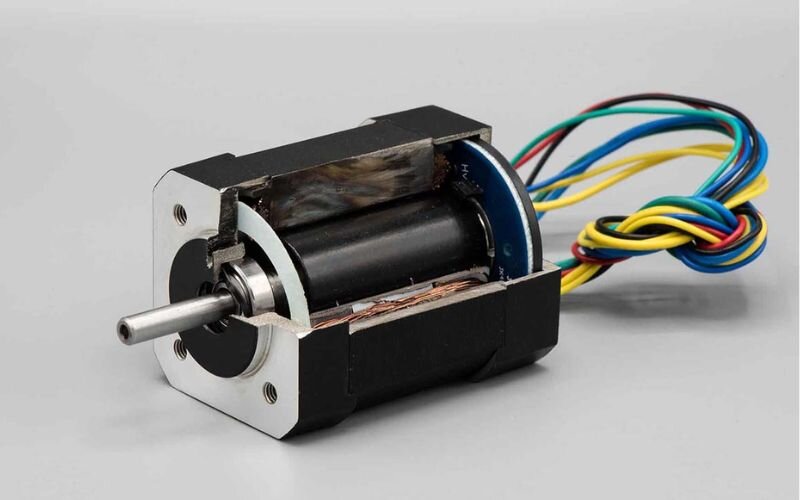

Dưới đây là cấu tạo động cơ DC chi tiết:
Stator là phần đứng yên của động cơ DC, tạo ra từ trường cần thiết để tương tác với dòng điện trong rotor. Stator thường bao gồm các cuộn dây điện hoặc nam châm vĩnh cửu. Trong các động cơ điện lớn, stator thường là các cuộn dây điện được quấn quanh lõi thép để tăng cường từ trường.
Rotor là phần quay của động cơ DC, chứa các cuộn dây điện được kết nối với cổ góp. Khi dòng điện chạy qua các cuộn dây này, nó tương tác với từ trường của stator, tạo ra lực làm quay rotor.
Cổ góp là một vòng tròn kim loại được chia thành nhiều phần, mỗi phần kết nối với một cuộn dây trên rotor. Chổi than là các thanh dẫn điện tiếp xúc với cổ góp, cho phép dòng điện đi vào và ra khỏi các cuộn dây trên rotor khi nó quay. Cổ góp và chổi than đóng vai trò quan trọng trong việc duy trì dòng điện liên tục trong các cuộn dây rotor, đảm bảo động cơ điện hoạt động trơn tru.
Ngoài các thành phần chính trên, động cơ DC còn có các thành phần khác như vỏ động cơ, vòng bi, và hệ thống làm mát. Vỏ động cơ bảo vệ các thành phần bên trong khỏi các tác động bên ngoài. Vòng bi giúp giảm ma sát khi rotor quay, và hệ thống làm mát giúp duy trì nhiệt độ ổn định cho động cơ điện.

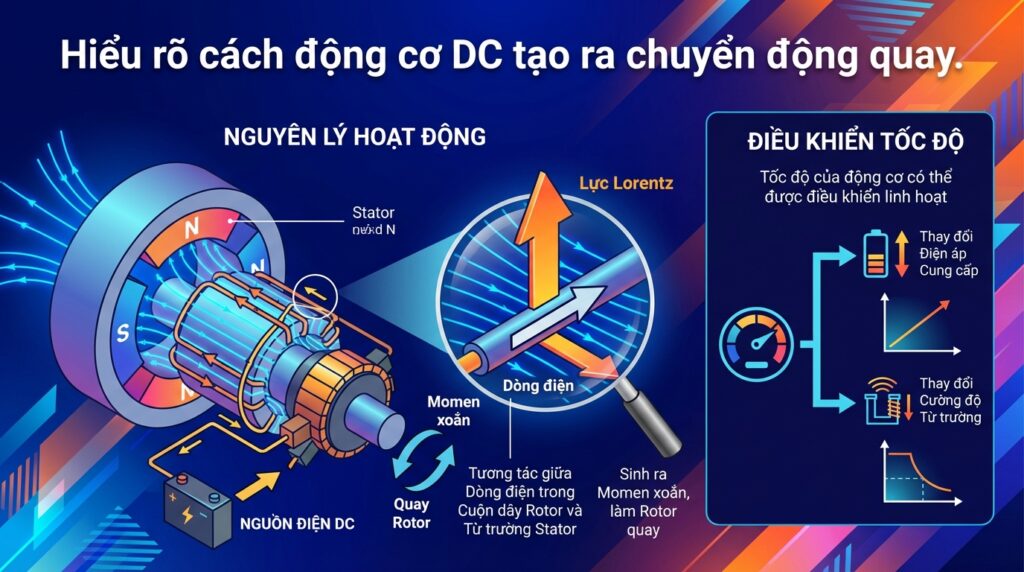

Nguyên lý hoạt động của động cơ DC dựa trên lực Lorentz, lực tác dụng lên một điện tích chuyển động trong từ trường. Khi dòng điện chạy qua các cuộn dây trên rotor, nó tạo ra một từ trường. Từ trường này tương tác với từ trường của stator, tạo ra lực Lorentz. Lực này làm quay rotor, và thông qua cổ góp và chổi than, dòng điện được chuyển đổi liên tục để duy trì chuyển động quay.
Momen xoắn là lực làm quay rotor của động cơ DC. Nó phụ thuộc vào cường độ dòng điện, cường độ từ trường và số lượng vòng dây trên rotor. Để tăng momen xoắn, người ta có thể tăng cường độ dòng điện hoặc từ trường, hoặc tăng số lượng vòng dây trên rotor.
Tốc độ của động cơ DC có thể được điều khiển bằng cách thay đổi điện áp hoặc dòng điện cung cấp cho động cơ. Khi điện áp tăng, tốc độ của động cơ cũng tăng theo. Ngoài ra, tốc độ của động cơ điện cũng có thể được điều khiển bằng cách thay đổi cường độ từ trường trong stator.

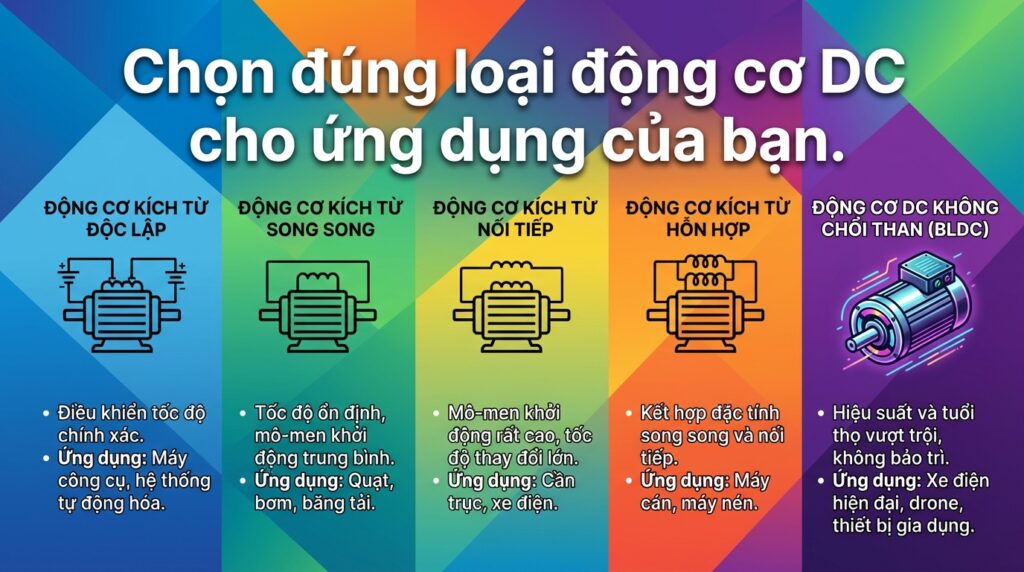

Có nhiều loại động cơ DC khác nhau, mỗi loại có đặc điểm và ứng dụng riêng:
Trong loại động cơ điện này, cuộn dây kích từ được cung cấp điện áp riêng biệt, độc lập với điện áp cung cấp cho rotor. Điều này cho phép điều khiển chính xác tốc độ và momen xoắn của động cơ.
Trong động cơ DC kích từ song song, cuộn dây kích từ được mắc song song với rotor. Loại động cơ này có tốc độ ổn định, ít thay đổi khi tải thay đổi.
Trong động cơ DC kích từ nối tiếp, cuộn dây kích từ được mắc nối tiếp với rotor. Loại động cơ này có momen xoắn khởi động lớn, thích hợp cho các ứng dụng cần lực kéo lớn.
Động cơ DC kích từ hỗn hợp kết hợp cả kích từ song song và nối tiếp. Loại động cơ này có ưu điểm của cả hai loại, với momen xoắn khởi động lớn và tốc độ ổn định.
Động cơ DC không chổi than sử dụng mạch điện tử để điều khiển dòng điện trong các cuộn dây, thay vì sử dụng chổi than và cổ góp. Loại động cơ này có tuổi thọ cao, hiệu suất cao và ít gây tiếng ồn.

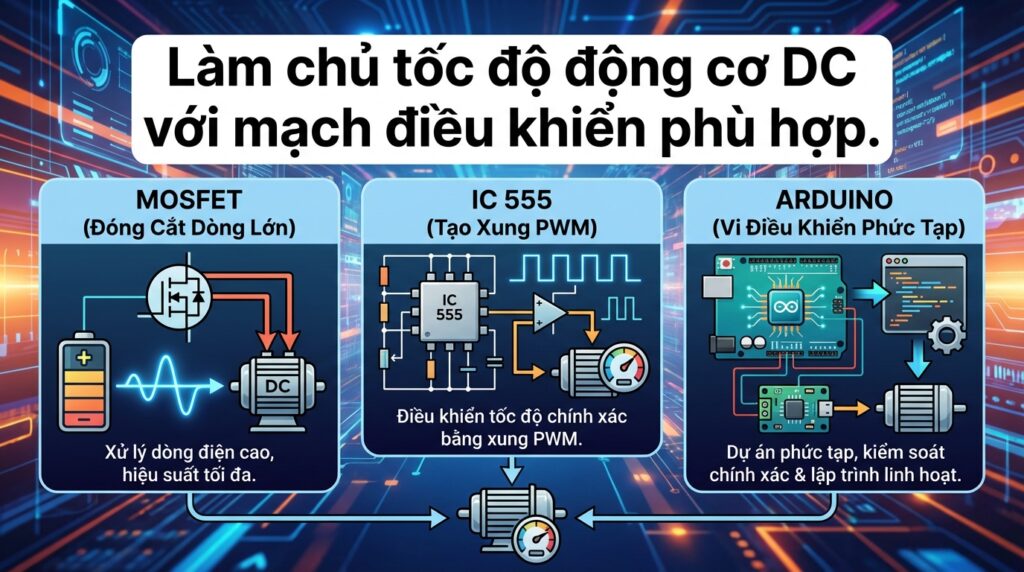

Để điều khiển DC motor, người ta sử dụng các mạch điều khiển động cơ khác nhau. Dưới đây là một số mạch điều khiển động cơ DC phổ biến:
Mosfet là một loại transistor trường có khả năng đóng cắt dòng điện lớn. Mạch điều khiển bằng Mosfet cho phép điều khiển tốc độ và hướng của động cơ điện một cách chính xác.
IC 555 là một loại IC hẹn giờ đa năng, có thể được sử dụng để tạo ra các xung PWM (Pulse Width Modulation) để điều khiển tốc độ của motor DC.
Arduino là một nền tảng vi điều khiển phổ biến, được sử dụng rộng rãi trong các dự án điện tử. Arduino có thể được sử dụng để điều khiển động cơ điện DC thông qua các module điều khiển động cơ.

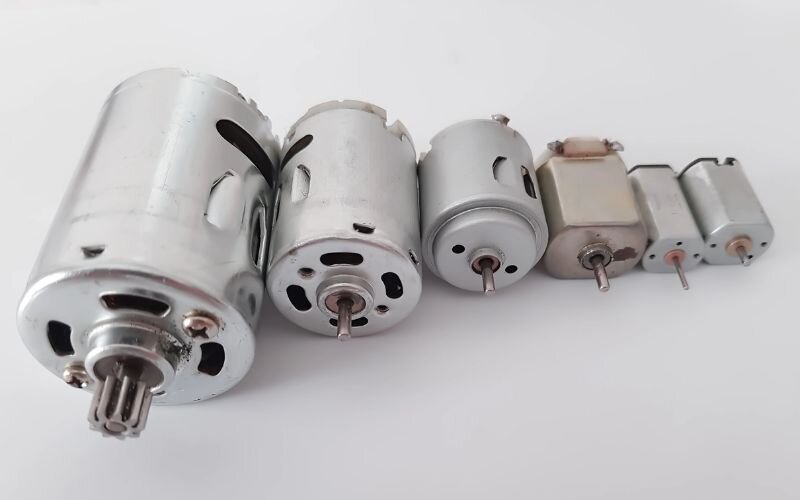

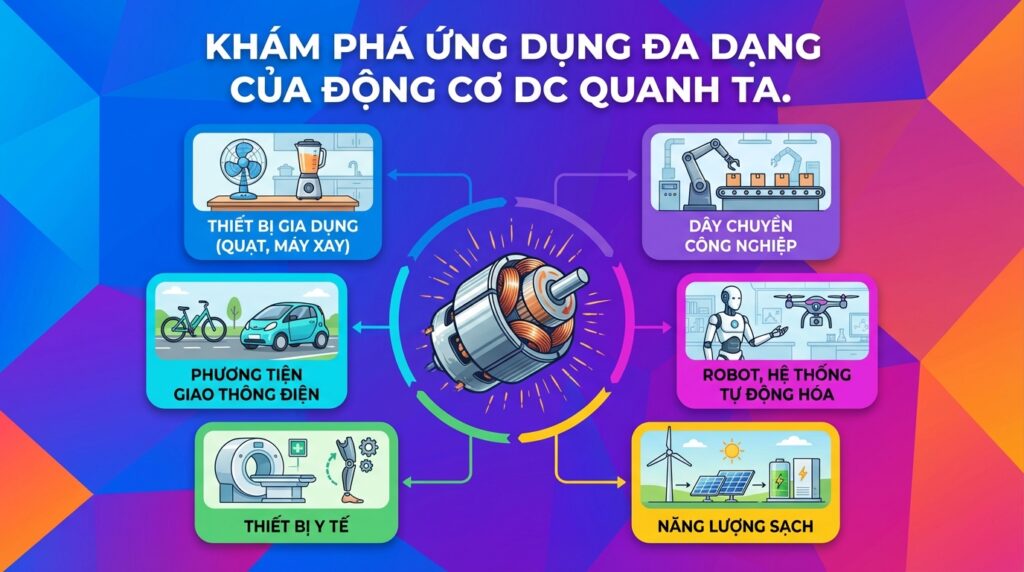

Động cơ DC (động cơ một chiều) được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ vào tính linh hoạt, khả năng điều chỉnh tốc độ dễ dàng và mô men xoắn cao. Dưới đây là một số ứng dụng động cơ DC:

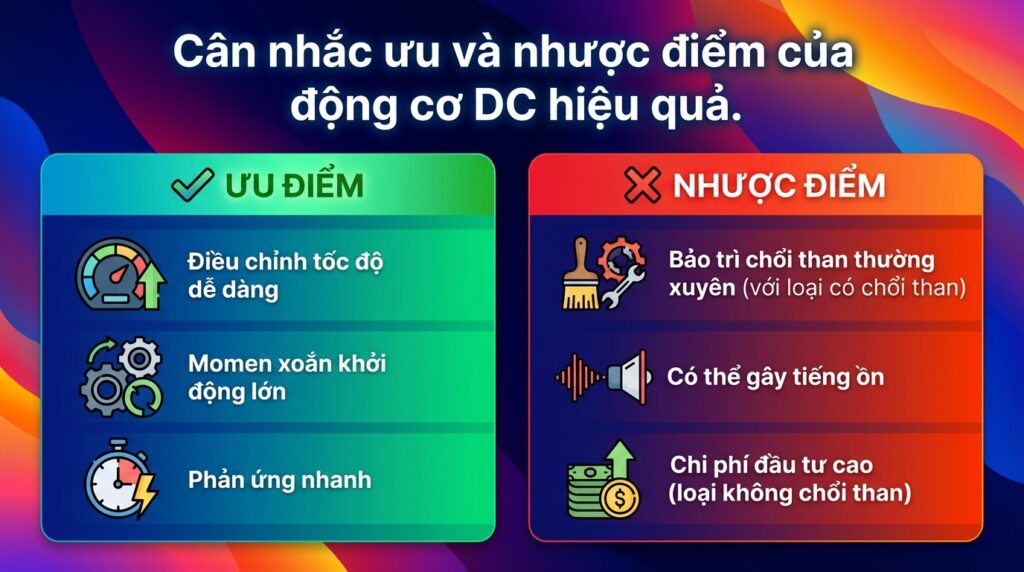

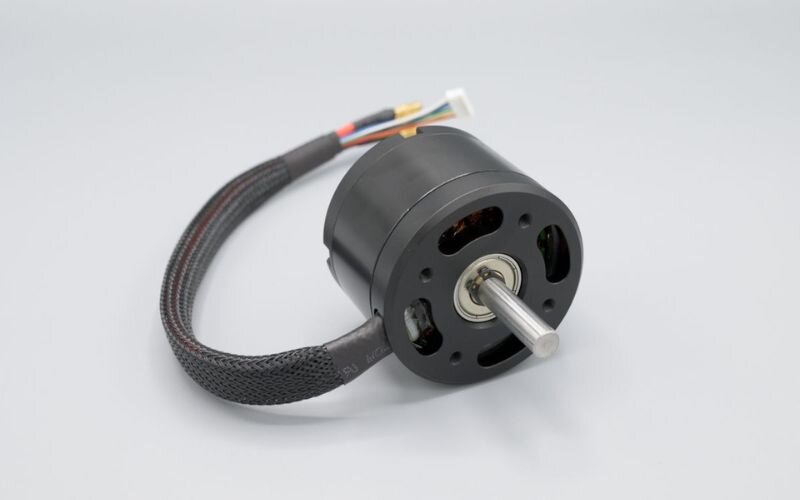

Như những loại động cơ khác thì động cơ điện 1 chiều cũng có một số ưu nhược điểm riêng:
| Ưu điểm | Nhược điểm |
| Động cơ DC cho phép điều chỉnh tốc độ một cách dễ dàng bằng cách thay đổi điện áp hoặc dòng điện, phù hợp cho nhiều ứng dụng cần tốc độ linh hoạt. | Đối với động cơ DC có chổi than, chổi than cần được thay thế thường xuyên do mài mòn, điều này có thể làm tăng chi phí bảo trì. |
| Động cơ DC có khả năng tạo ra momen xoắn lớn ngay từ khi khởi động, giúp nó hoạt động hiệu quả trong các ứng dụng yêu cầu tải nặng. | Tiếng ồn từ chổi than và cổ góp có thể gây khó chịu trong một số ứng dụng, đặc biệt là trong môi trường cần yên tĩnh. |
| Động cơ DC có thể khởi động ngay lập tức và đạt tốc độ cao chỉ trong thời gian ngắn, rất hữu ích trong các ứng dụng cần phản hồi nhanh. | Động cơ DC thường có hiệu suất thấp hơn so với động cơ AC trong một số ứng dụng, đặc biệt là ở các mức tải cao. |
| Cấu trúc đơn giản và dễ bảo trì giúp giảm chi phí sửa chữa và bảo trì cho động cơ. | Đối với các động cơ công suất lớn, kích thước và trọng lượng có thể trở thành vấn đề, làm hạn chế khả năng sử dụng trong một số ứng dụng. |
| Động cơ DC có thể duy trì tốc độ ổn định trong nhiều điều kiện tải khác nhau, đảm bảo hiệu suất làm việc liên tục. | Đối với động cơ DC không có chổi than, chi phí đầu tư ban đầu có thể cao hơn do yêu cầu về hệ thống điều khiển điện tử phức tạp. |

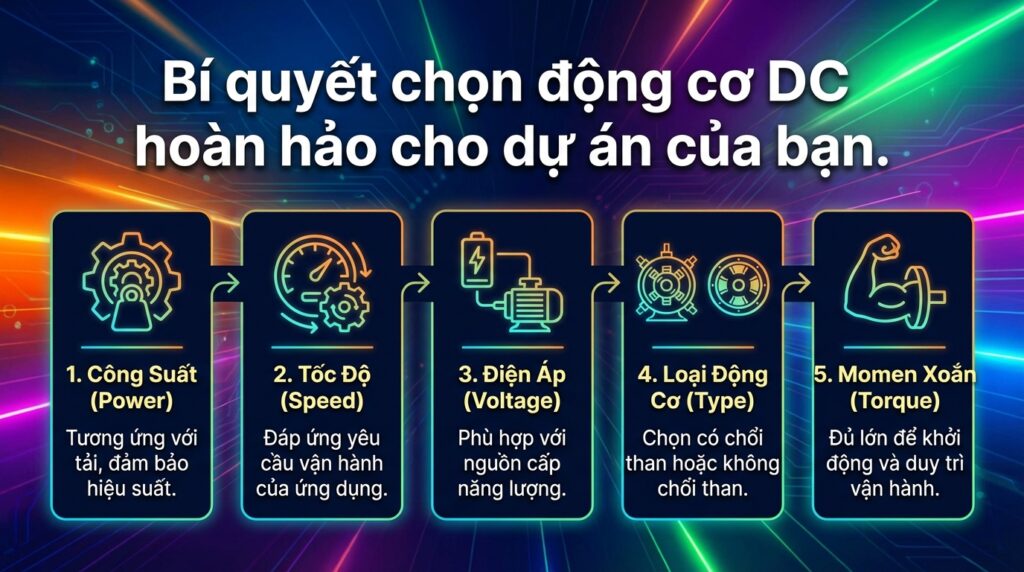

Để chọn động cơ DC phù hợp với ứng dụng, bạn cần xem xét các yếu tố sau:
Chọn động cơ điện có công suất phù hợp với tải. Nếu công suất quá nhỏ, động cơ sẽ bị quá tải và có thể bị hỏng. Nếu công suất quá lớn, động cơ sẽ hoạt động không hiệu quả.
Chọn motor DC có tốc độ phù hợp với yêu cầu của ứng dụng. Tốc độ của động cơ có thể được điều chỉnh bằng các mạch điều khiển.
Chọn động cơ DC có điện áp phù hợp với nguồn điện của bạn. Các mô tơ điện 220v phù hợp với các ứng dụng gia đình.
Chọn loại động cơ DC phù hợp với ứng dụng. Ví dụ, động cơ DC không chổi than thích hợp cho các ứng dụng cần tuổi thọ cao và hiệu suất cao.
Chọn động cơ điện có momen xoắn phù hợp với tải. Nếu cần lực kéo lớn, hãy chọn động cơ DC có momen xoắn khởi động lớn.

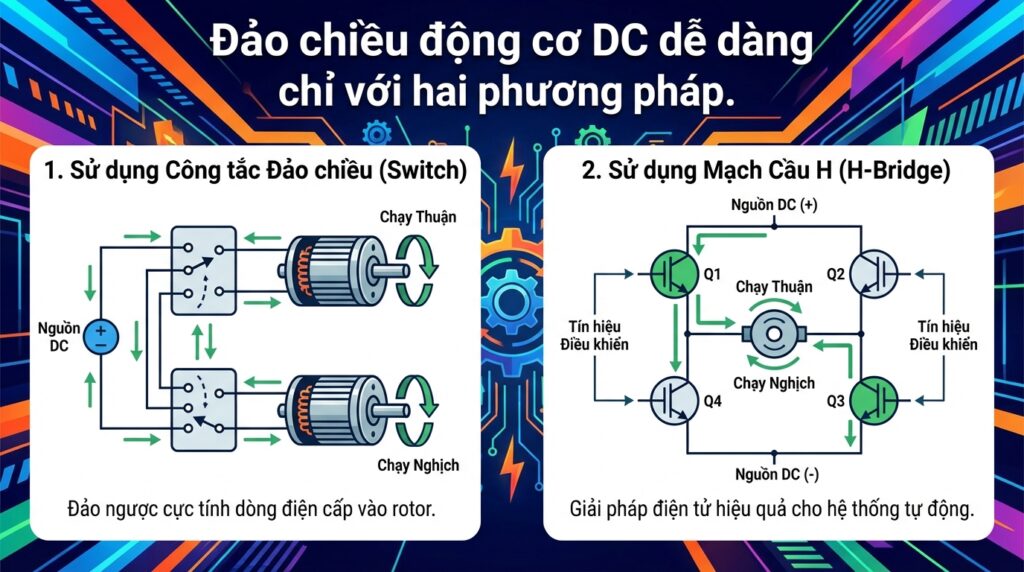

Đảo chiều động cơ DC là thay đổi chiều quay của rotor. Có nhiều phương pháp để đảo chiều motor DC. Dưới đây là một số cách đảo chiều động cơ DC phổ biến:
Phương pháp đơn giản nhất là đảo chiều dòng điện chạy qua rotor. Điều này có thể được thực hiện bằng cách sử dụng một công tắc đảo chiều hoặc một mạch điện tử.
Mạch cầu H là một mạch điện tử cho phép đảo chiều dòng điện chạy qua động cơ điện một cách dễ dàng. Mạch này thường được sử dụng trong các ứng dụng điều khiển động cơ bằng vi điều khiển.

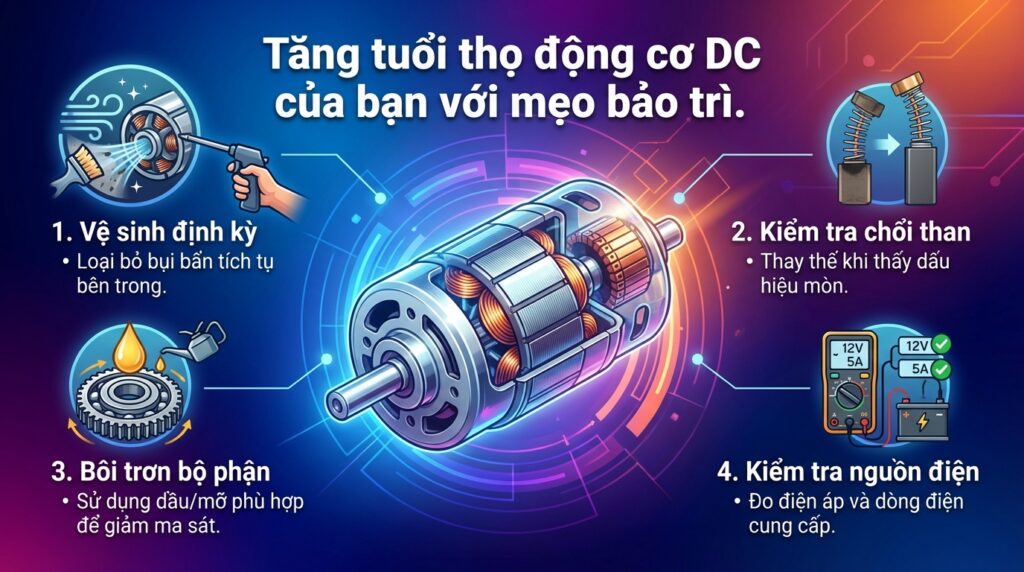

Để đảm bảo động cơ DC hoạt động ổn định và có tuổi thọ cao, bạn cần thực hiện các công việc bảo trì định kỳ:
Vệ sinh motor DC định kỳ để loại bỏ bụi bẩn và các chất gây ô nhiễm. Bụi bẩn có thể làm giảm hiệu suất và tuổi thọ của động cơ.
Kiểm tra chổi than và cổ góp định kỳ để đảm bảo chúng không bị mòn hoặc hỏng hóc. Thay thế chổi than khi chúng bị mòn đến giới hạn cho phép.
Bôi trơn các bộ phận chuyển động của động cơ điện định kỳ để giảm ma sát và đảm bảo hoạt động trơn tru.
Kiểm tra điện áp và dòng điện cung cấp cho động cơ DC định kỳ để đảm bảo chúng nằm trong phạm vi cho phép. Điện áp và dòng điện quá cao hoặc quá thấp có thể làm hỏng động cơ.

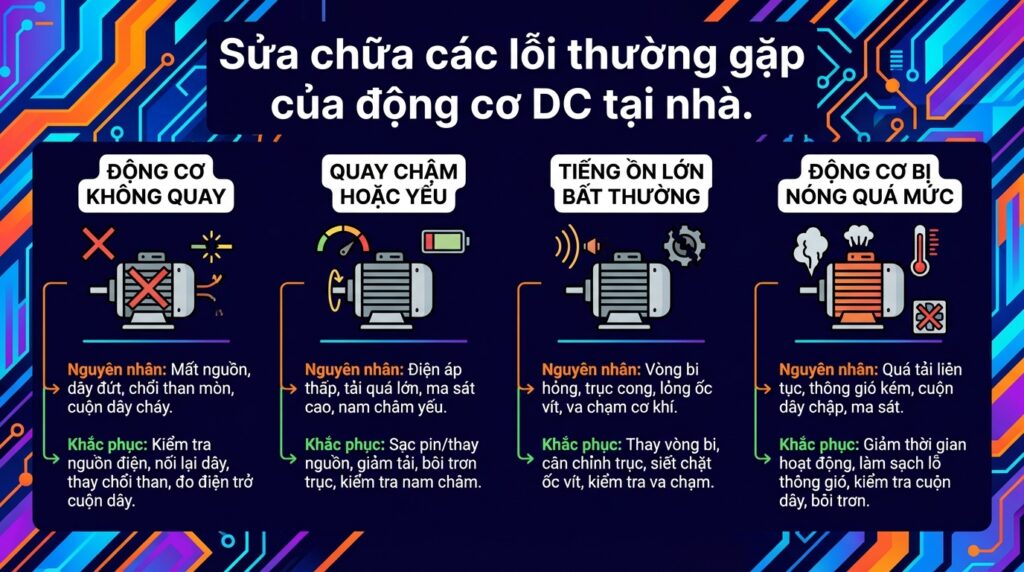

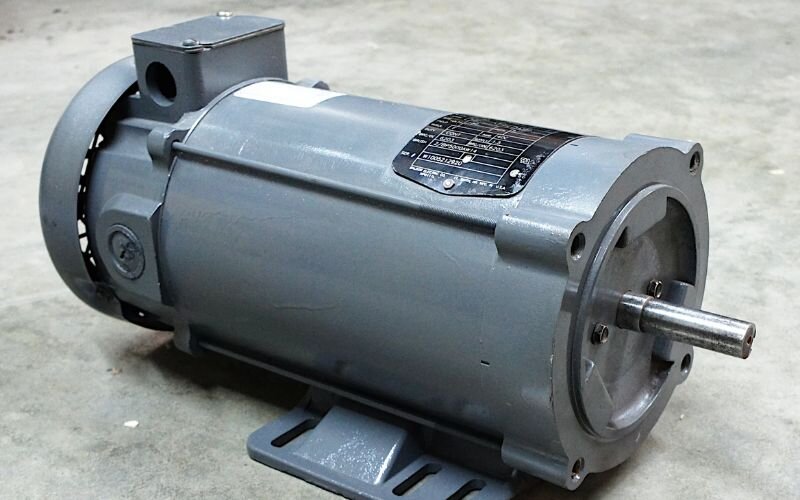

Trong quá trình sử dụng, động cơ DC có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
Nguyên nhân có thể là do nguồn điện không được kết nối, chổi than bị mòn, hoặc động cơ bị quá tải. Kiểm tra nguồn điện, thay thế chổi than, và giảm tải cho động cơ.
Nguyên nhân có thể là do điện áp cung cấp quá thấp, chổi than bị bẩn, hoặc động cơ bị ma sát lớn. Tăng điện áp, vệ sinh chổi than, và bôi trơn các bộ phận chuyển động.
Nguyên nhân có thể là do vòng bi bị hỏng, hoặc các bộ phận cơ khí bị lỏng. Thay thế vòng bi và siết chặt các bộ phận cơ khí.
Nguyên nhân có thể là do động cơ bị quá tải, hệ thống làm mát không hoạt động, hoặc thông gió kém. Giảm tải cho động cơ, kiểm tra hệ thống làm mát, và cải thiện thông gió.
Động cơ DC là thiết bị quan trọng trong nhiều ứng dụng từ công nghiệp đến thiết bị gia dụng, nhờ vào khả năng điều khiển dễ dàng và momen xoắn cao. Mặc dù có một số nhược điểm như yêu cầu bảo trì thường xuyên và tiếng ồn, nhưng động cơ DC vẫn giữ vị trí quan trọng trong công nghệ hiện đại. Việc hiểu rõ về động cơ DC sẽ giúp tối ưu hóa quy trình sử dụng và bảo trì, nâng cao hiệu suất làm việc.
