Đấu song song 2 motor 3 pha được không? Hướng dẫn kỹ thuật chi tiết

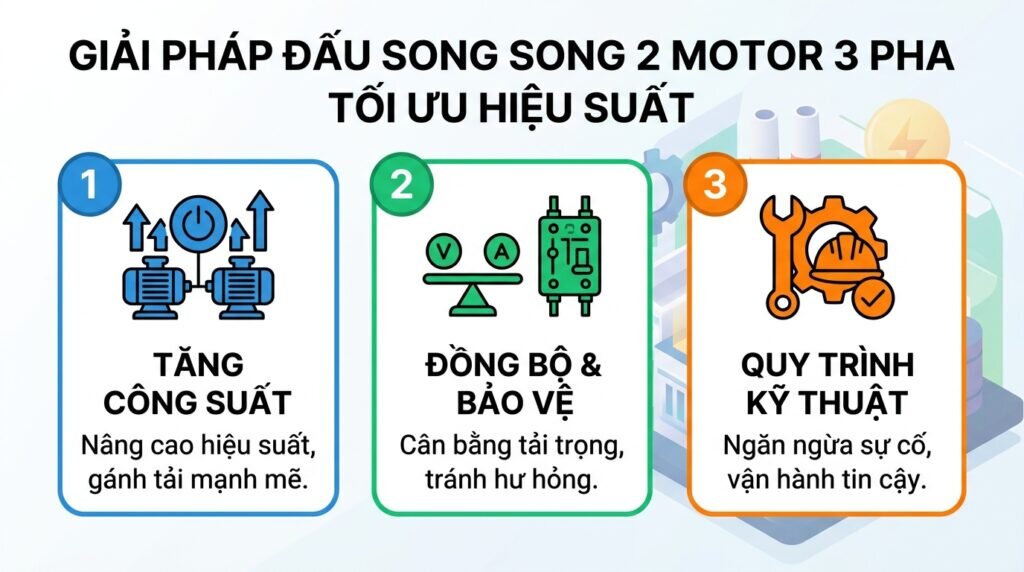

Việc đấu song song 2 motor 3 pha là giải pháp được sử dụng để tăng công suất hoặc vận hành. Tuy nhiên, không phải trường hợp nào cũng có thể đấu song song, nếu thực hiện không đúng kỹ thuật có thể khiến động cơ hoạt động không ổn định. Bài viết dưới đây sẽ giải đáp đấu song song 2 motor 3 pha được không, đồng thời hướng dẫn cách đấu nối đúng kỹ thuật, các điều kiện cần đáp ứng và những lưu ý quan trọng.

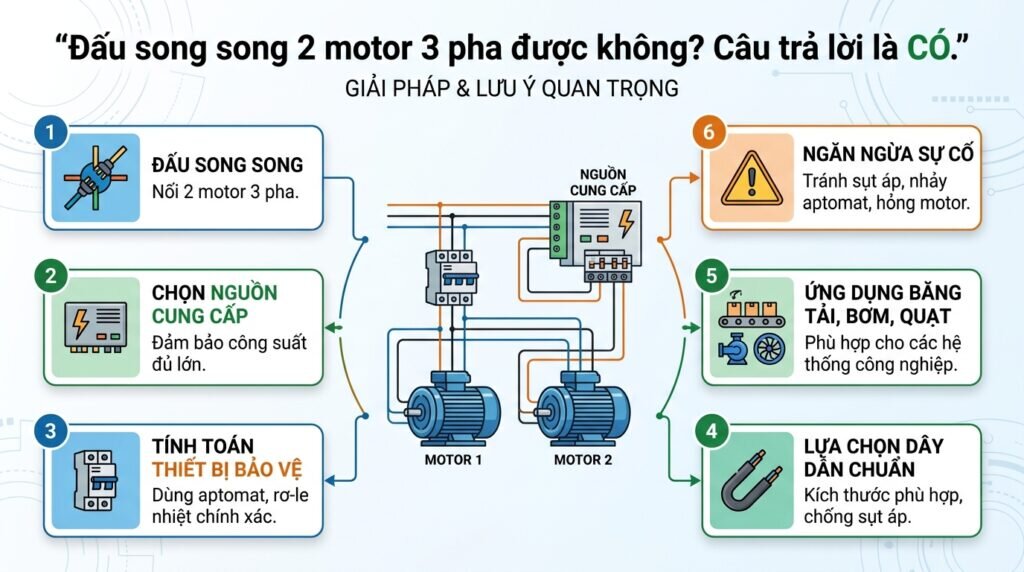

Đấu song song 2 motor 3 pha được không?

Có. Hai motor 3 pha có thể đấu song song để cùng hoạt động trên một nguồn điện, miễn là hệ thống được thiết kế và đấu nối đúng kỹ thuật. Cách đấu này thường được sử dụng trong các hệ thống như băng tải, máy bơm, quạt công nghiệp.

Tuy nhiên, để hai động cơ vận hành ổn định, cần lựa chọn nguồn điện, thiết bị bảo vệ và dây dẫn phù hợp với tổng công suất của động cơ điện (motor điện). Nếu đấu nối không đúng hoặc tính toán không chính xác, hệ thống có thể bị quá tải, sụt áp, nhảy aptomat, thậm chí làm hư hỏng cuộn dây của động cơ.

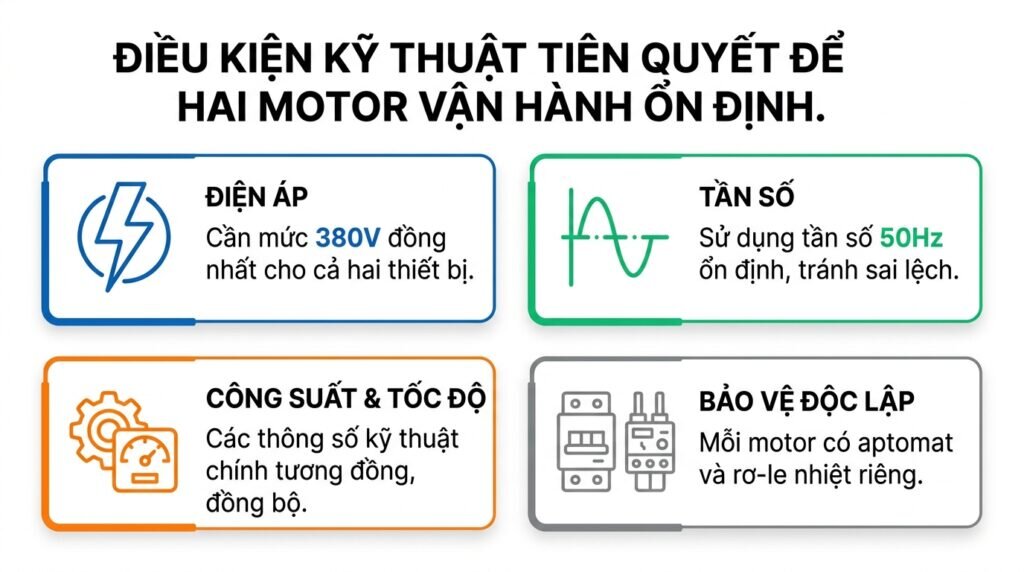

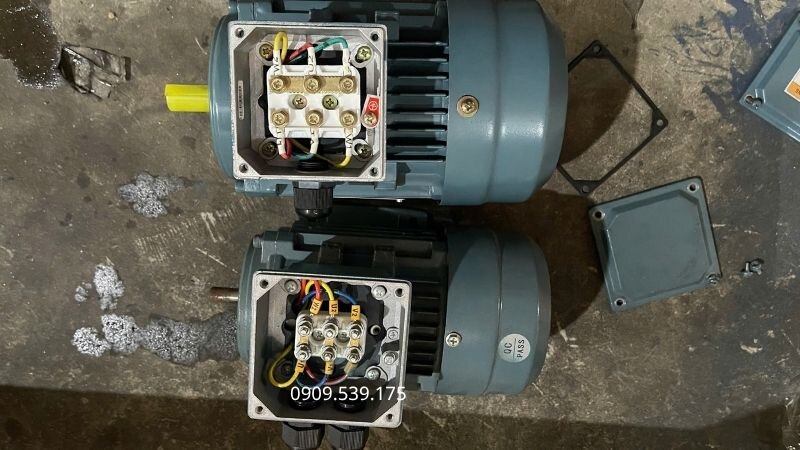

Điều kiện kỹ thuật khi đấu song song 2 motor

Để động cơ điện 3 pha (motor điện 3 pha) hoạt động ổn định và chia tải đồng đều, việc đấu song song cần đáp ứng một số yêu cầu kỹ thuật nhất định. Dưới đây là những điều kiện kỹ thuật quan trọng khi đấu song song 2 motor mà bạn cần kiểm tra trước khi đưa hệ thống vào vận hành.

Thông số kỹ thuật của hai motor phải phù hợp

Để hai motor 3 pha hoạt động ổn định khi đấu song song, cần đảm bảo các thông số kỹ thuật tương đồng.

• Điện áp: Hai motor phải sử dụng cùng một mức điện áp, chẳng hạn đều là 380V.
• Tần số: Cả hai phải làm việc ở cùng tần số nguồn, thông dụng là 50Hz.
• Công suất và tốc độ: Nên chọn hai motor có công suất và tốc độ quay gần giống nhau để tải được phân bố đều. Nếu một motor có công suất nhỏ hơn quá nhiều, motor đó sẽ dễ bị quá tải, nóng máy và giảm tuổi thọ.

Trang bị thiết bị bảo vệ riêng cho từng motor

• Mỗi motor cần có hệ thống bảo vệ độc lập để đảm bảo an toàn khi vận hành và dễ dàng xử lý khi xảy ra sự cố.
• Mỗi motor nên được lắp một aptomat riêng để bảo vệ khi xảy ra ngắn mạch hoặc quá tải.
• Mỗi motor cũng cần có một rơ-le nhiệt riêng để tự động ngắt khi dòng điện vượt quá mức cho phép hoặc khi motor bị kẹt trục.
• Việc trang bị thiết bị bảo vệ riêng cho từng motor giúp hạn chế ảnh hưởng đến động cơ còn lại nếu một motor gặp sự cố, đồng thời nâng cao độ an toàn và độ tin cậy của toàn bộ hệ thống.

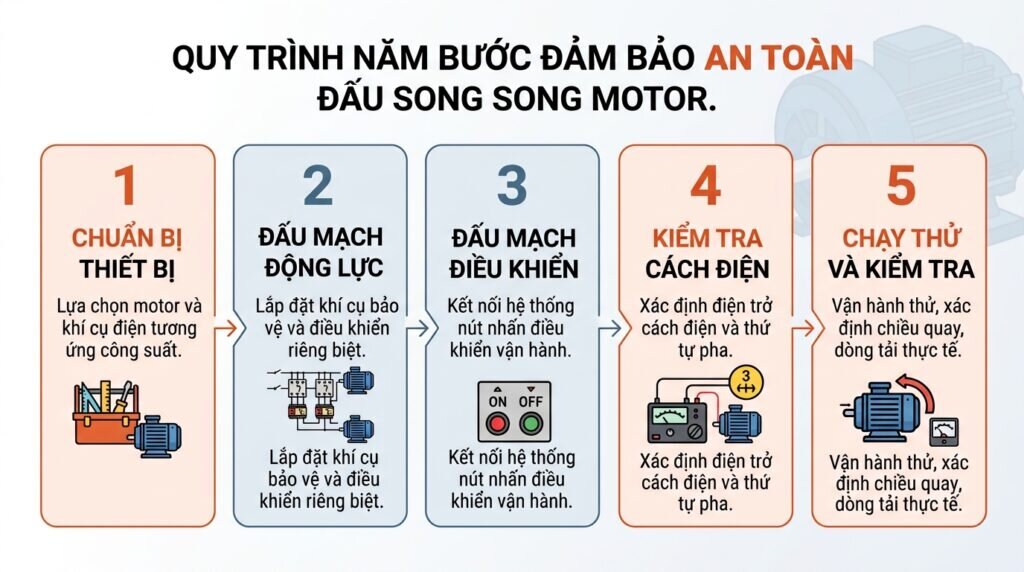

Quy trình đấu song song 2 motor 3 pha chuẩn kỹ thuật an toàn

Để hai motor 3 pha hoạt động đồng thời trên cùng một nguồn điện, cần thực hiện đúng quy trình đấu nối sau:

Bước 1: Chuẩn bị thiết bị và kiểm tra motor

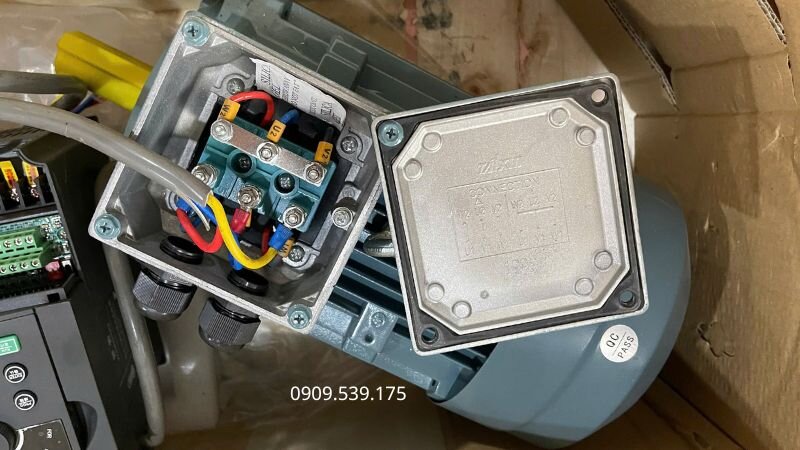

Xác định điện áp, công suất và dòng điện định mức của từng motor. Chuẩn bị aptomat, khởi động từ, rơ le nhiệt và dây dẫn có tiết diện phù hợp với tổng dòng tải của hai motor.

Bước 2: Đấu mạch động lực

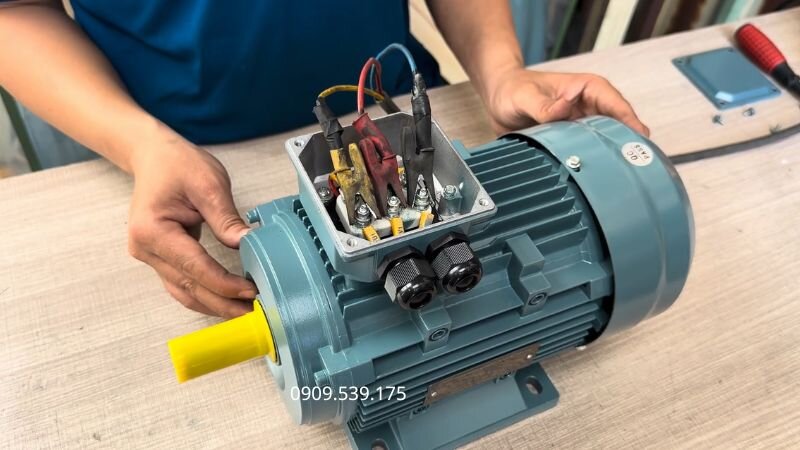

Đấu nguồn 3 pha từ aptomat tổng vào hai khởi động từ riêng. Từ đầu ra của mỗi khởi động từ, đấu ba dây pha đến các đầu cực U, V, W của từng motor theo đúng sơ đồ. Mỗi motor nên có rơ le nhiệt riêng để bảo vệ khi quá tải.

Bước 3: Đấu mạch điều khiển

Đấu nút nhấn ON/OFF và cuộn hút của khởi động từ theo sơ đồ điều khiển. Có thể cài đặt để hai motor khởi động cùng lúc hoặc từng motor hoạt động độc lập tùy yêu cầu của hệ thống.

Bước 4: Kiểm tra trước khi cấp điện

Kiểm tra độ chắc chắn của các đầu nối, đo thông mạch và điện trở cách điện. Đảm bảo không có hiện tượng chạm chập hoặc đấu sai thứ tự pha.

Bước 5: Chạy thử và kiểm tra chiều quay

Cấp điện cho từng motor để kiểm tra chiều quay. Nếu một motor quay ngược, chỉ cần đổi vị trí hai trong ba dây pha của motor đó. Sau khi cả hai motor quay đúng chiều, cho vận hành đồng thời và theo dõi dòng điện, tiếng ồn cũng như nhiệt độ trong vài phút đầu để đảm bảo hệ thống hoạt động ổn định.

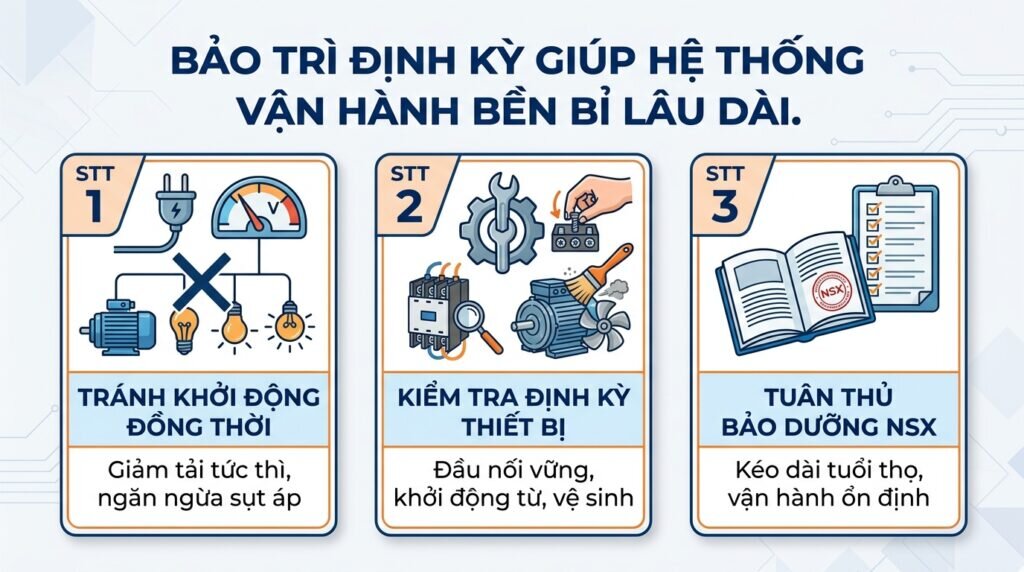

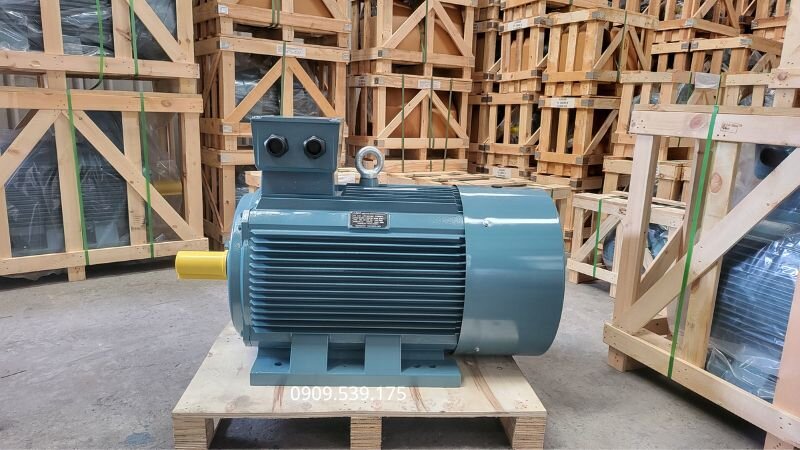

Lưu ý khi vận hành và bảo trì hệ thống đấu song song 2 motor

Để hai motor 3 pha hoạt động ổn định và có tuổi thọ cao, cần lưu ý một số điểm sau:

• Không nên khởi động đồng thời cả hai motor nếu nguồn điện không đủ công suất. Dòng khởi động lớn có thể làm sụt áp, nhảy aptomat hoặc ảnh hưởng đến các thiết bị khác trong hệ thống.
• Thường xuyên kiểm tra các đầu nối điện, khởi động từ và thiết bị bảo vệ để phát hiện sớm tình trạng lỏng dây, tiếp điểm bị mòn hoặc hư hỏng.
• Vệ sinh định kỳ vỏ motor, cánh quạt làm mát và các khe tản nhiệt để động cơ giải nhiệt tốt hơn, hạn chế tình trạng nóng máy khi vận hành liên tục.
• Thực hiện bảo dưỡng định kỳ theo khuyến nghị của nhà sản xuất để giúp hệ thống vận hành ổn định, giảm nguy cơ hư hỏng và kéo dài tuổi thọ của cả hai motor.

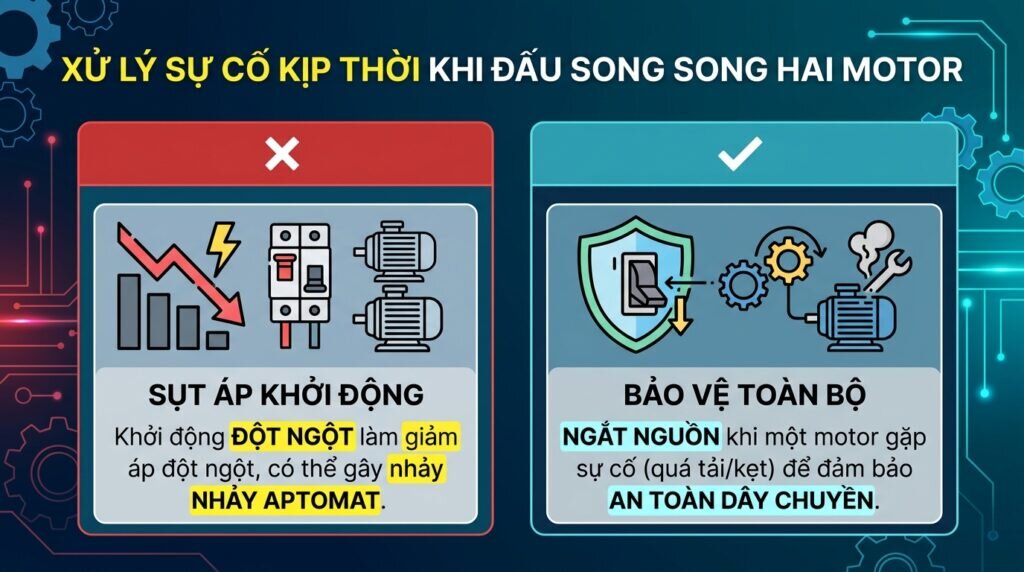

Các vấn đề thường gặp và cách xử lý

Khi đấu song song 2 motor 3 pha, một số sự cố có thể xảy ra và cách xử lý:

Sụt áp khi khởi động cùng lúc hai motor

Đây là sự cố thường gặp khi cả hai motor được khởi động đồng thời. Trong thời điểm khởi động, dòng điện tăng rất cao nên có thể làm điện áp nguồn bị sụt, khiến aptomat nhảy hoặc các thiết bị khác hoạt động không ổn định.

Một motor gặp sự cố khi đang vận hành

Trong quá trình hoạt động, nếu một motor bị quá tải, kẹt trục hoặc xảy ra sự cố, thiết bị bảo vệ của motor đó sẽ tự động ngắt nguồn để tránh hư hỏng.

Để đảm bảo an toàn cho toàn bộ hệ thống, khi một motor dừng do sự cố, motor còn lại cũng sẽ dừng theo. Cách này giúp tránh tình trạng tải làm việc không đồng đều, giảm nguy cơ hư hỏng thiết bị và đảm bảo dây chuyền vận hành an toàn.

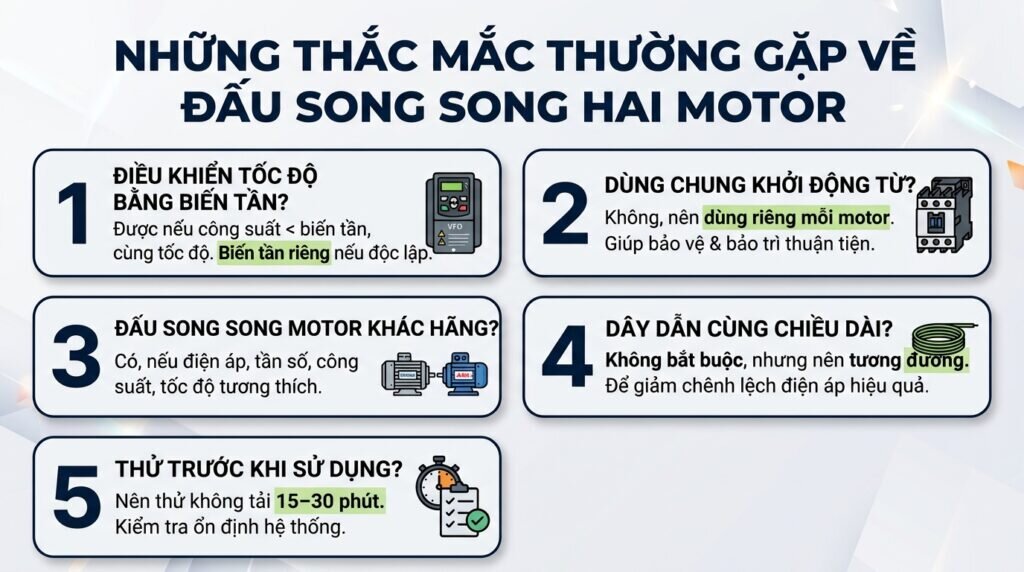

Câu hỏi thường gặp

Kết luận

Đấu song song 2 motor 3 pha là giải pháp hiệu quả giúp tăng công suất và đáp ứng yêu cầu vận hành của nhiều hệ thống công nghiệp. Tuy nhiên, để hai động cơ hoạt động ổn định và an toàn, cần lựa chọn motor có thông số phù hợp, sử dụng thiết bị bảo vệ riêng cho từng motor và thực hiện đấu nối đúng kỹ thuật.
