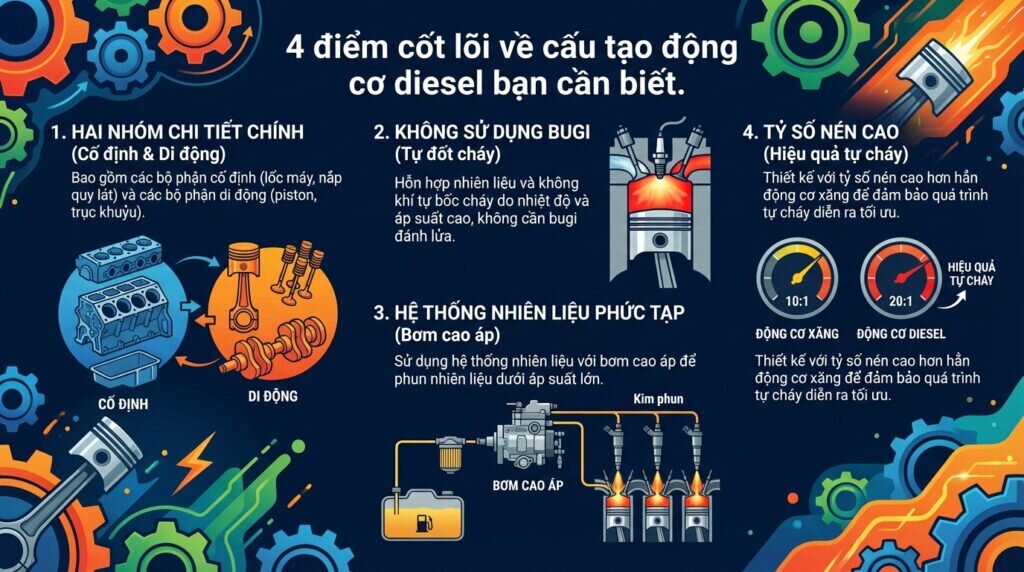

4 điểm cốt lõi về cấu tạo động cơ diesel bạn cần biết.

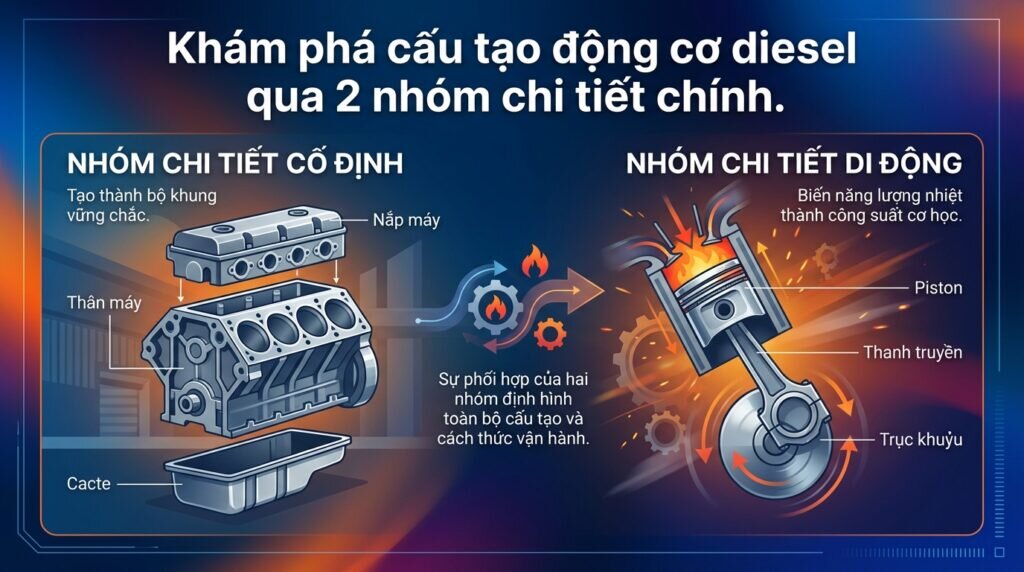

Khám phá cấu tạo động cơ diesel qua 2 nhóm chi tiết chính.

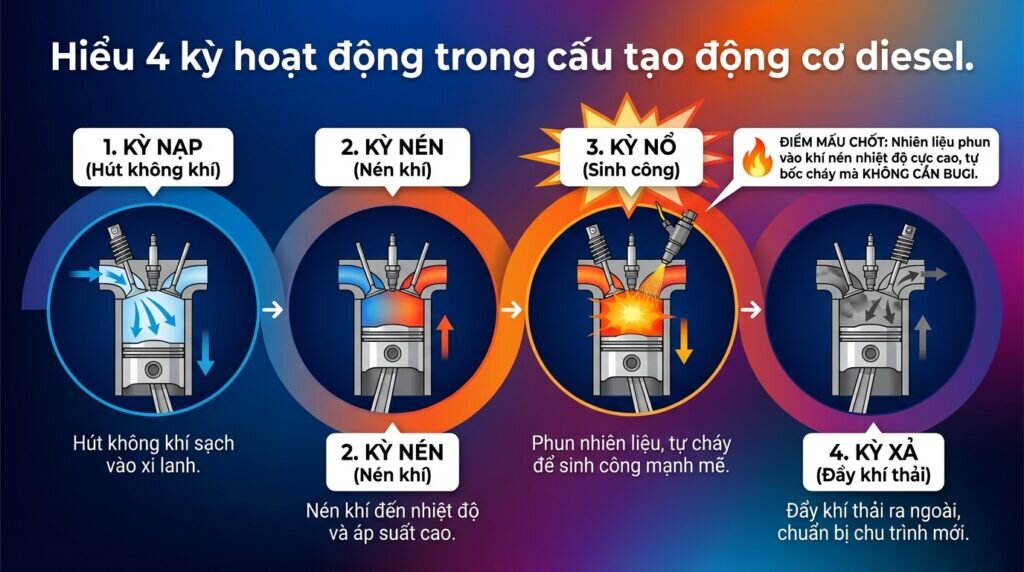

Hiểu 4 kỳ hoạt động trong cấu tạo động cơ diesel.

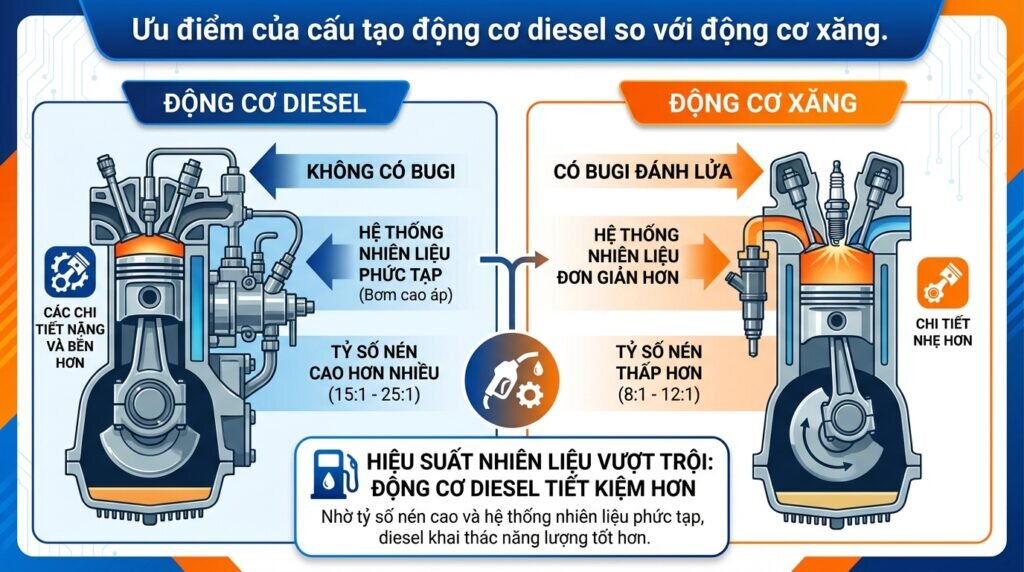

Ưu điểm của cấu tạo động cơ diesel so với động cơ xăng.

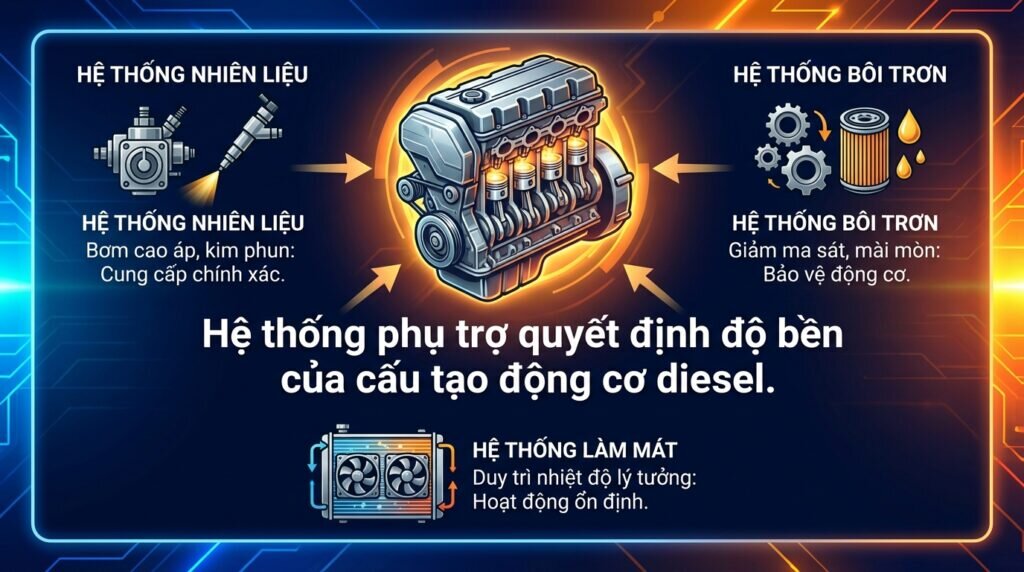

Hệ thống phụ trợ quyết định độ bền của cấu tạo động cơ diesel.

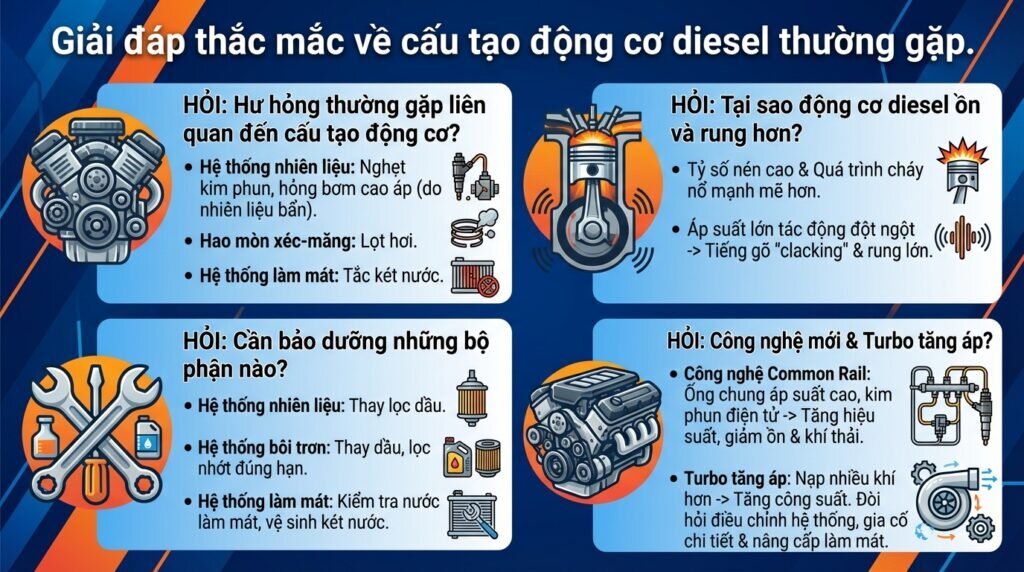

Giải đáp thắc mắc về cấu tạo động cơ diesel thường gặp.

Cấu tạo động cơ diesel về cơ bản là một khối thống nhất gồm nhiều bộ phận và hệ thống phức tạp, được chia thành hai nhóm chính: nhóm các chi tiết cố định và nhóm các chi tiết chuyển động. Nguyên lý hoạt động của nó dựa trên sự tự bốc cháy của nhiên liệu dưới áp suất và nhiệt độ cao sinh ra từ quá trình nén khí, khác biệt hoàn toàn so với động cơ xăng. Hiểu rõ cấu trúc này giúp chúng ta vận hành, bảo dưỡng và sửa chữa động cơ hiệu quả hơn.

Những điểm chính cần nắm về cấu tạo động cơ Diesel:

Hai nhóm bộ phận chính: Động cơ được tạo thành từ nhóm chi tiết cố định (thân máy, nắp máy) làm khung và nhóm chi tiết di động (piston, trục khuỷu) để sinh công
Không có Bugi đánh lửa: Điểm khác biệt cốt lõi so với động cơ xăng là nhiên liệu tự cháy do áp suất cao, do đó trong cấu tạo không có bugi.
Hệ thống nhiên liệu phức tạp: Bao gồm bơm cao áp và kim phun để nén và phun nhiên liệu vào buồng đốt ở áp suất cực lớn.
Tỷ số nén cao: Cấu trúc piston, xi lanh và buồng đốt được thiết kế để chịu được tỷ số nén cao hơn nhiều so với động cơ xăng.

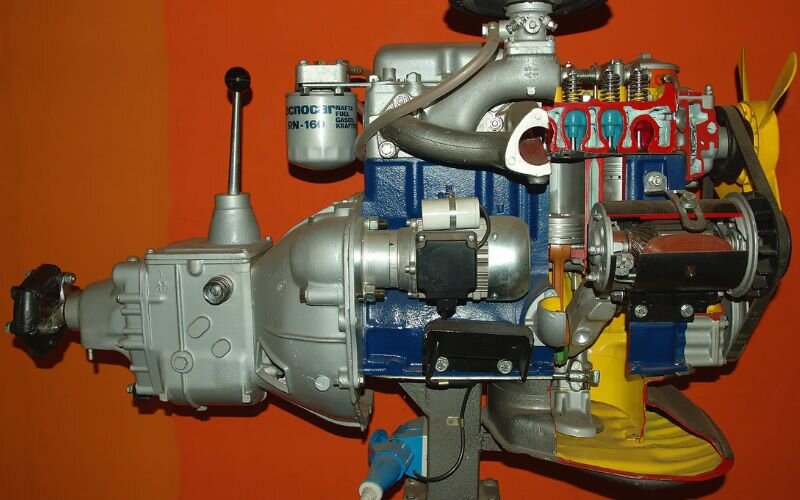

Động cơ Diesel là gì? và những điểm cơ bản cần nắm về cấu tạo

Việc nắm vững các thành phần của động cơ diesel này là bước đầu tiên để làm chủ công nghệ. Hãy cùng Thành Thái Motor tìm hiểu sâu hơn về sơ đồ cấu tạo động cơ diesel ngay sau đây.

Để dễ hình dung, các kỹ sư thường chia toàn bộ kết cấu phức tạp của động cơ thành hai nhóm chính với chức năng riêng biệt nhưng phối hợp nhịp nhàng với nhau.

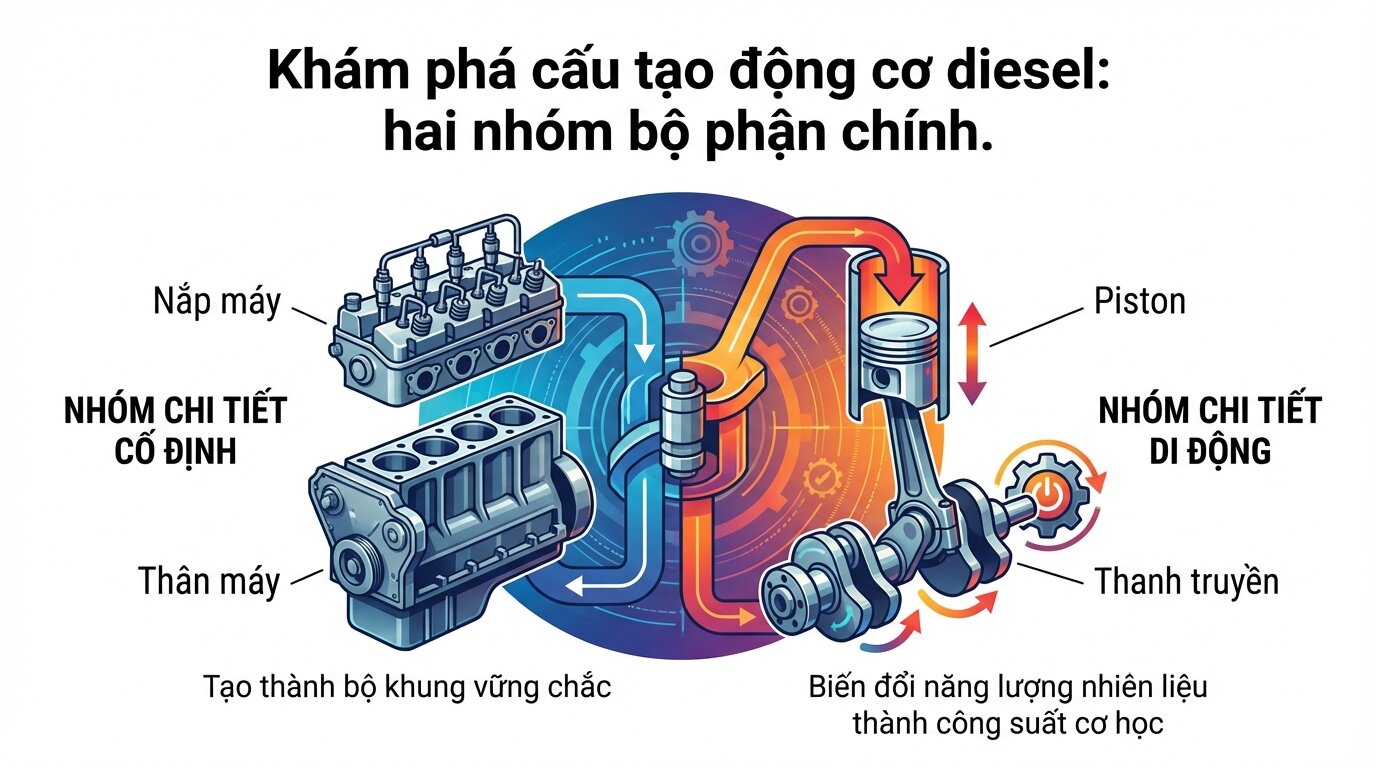

Khám phá cấu tạo động cơ diesel: hai nhóm bộ phận chính.

Đây là những bộ phận đứng yên, tạo thành bộ xương vững chắc cho toàn bộ động cơ và chứa đựng các chi tiết chuyển động. Chúng bao gồm các thành phần quan trọng như thân máy và nắp máy.

Thân máy và xi lanh là khối kim loại chính, thường được đúc bằng gang hoặc hợp kim nhôm để có độ bền cao. Cấu tạo xi lanh động cơ diesel có dạng hình trụ, là không gian để piston di chuyển lên xuống và diễn ra quá trình đốt cháy.

Nắp máy, hay còn gọi là quy lát, đậy kín phần trên của xi lanh, kết hợp với đỉnh piston và thành xi lanh để tạo thành một buồng đốt kín hoàn hảo. Trên nắp máy còn có các lỗ để lắp xupap, kim phun và các đường dẫn của hệ thống làm mát.

Cacte dầu nằm ở dưới cùng, có chức năng như một bình chứa dầu bôi trơn. Nó bảo vệ trục khuỷu và hứng dầu chảy về từ các chi tiết máy.

Nhóm này bao gồm các bộ phận trực tiếp tham gia vào việc biến năng lượng từ việc đốt cháy nhiên liệu thành chuyển động quay để tạo ra công suất.

Cấu tạo piston động cơ diesel gồm piston, xéc-măng và chốt piston. Piston nhận áp lực cực lớn từ vụ nổ nhiên liệu và truyền lực này qua chốt piston đến thanh truyền. Xéc-măng có nhiệm vụ bao kín buồng đốt và ngăn dầu bôi trơn lọt vào.

Thanh truyền, hay tay biên, là chi tiết nối giữa piston và trục khuỷu. Nó có vai trò biến chuyển động tịnh tiến lên xuống của piston thành chuyển động quay tròn của trục khuỷu.

Cấu tạo hệ thống trục khuỷu thanh truyền là trung tâm của việc sinh công. Cấu tạo trục khuỷu động cơ diesel nhận lực từ thanh truyền và quay, sau đó truyền mô-men xoắn tới bánh đà. Bánh đà giúp động cơ hoạt động ổn định và truyền công suất ra ngoài.

Sự phối hợp giữa các bộ phận tạo nên một chu trình làm việc của động cơ diesel hết sức hiệu quả. Quá trình này diễn ra liên tục qua bốn giai đoạn riêng biệt.

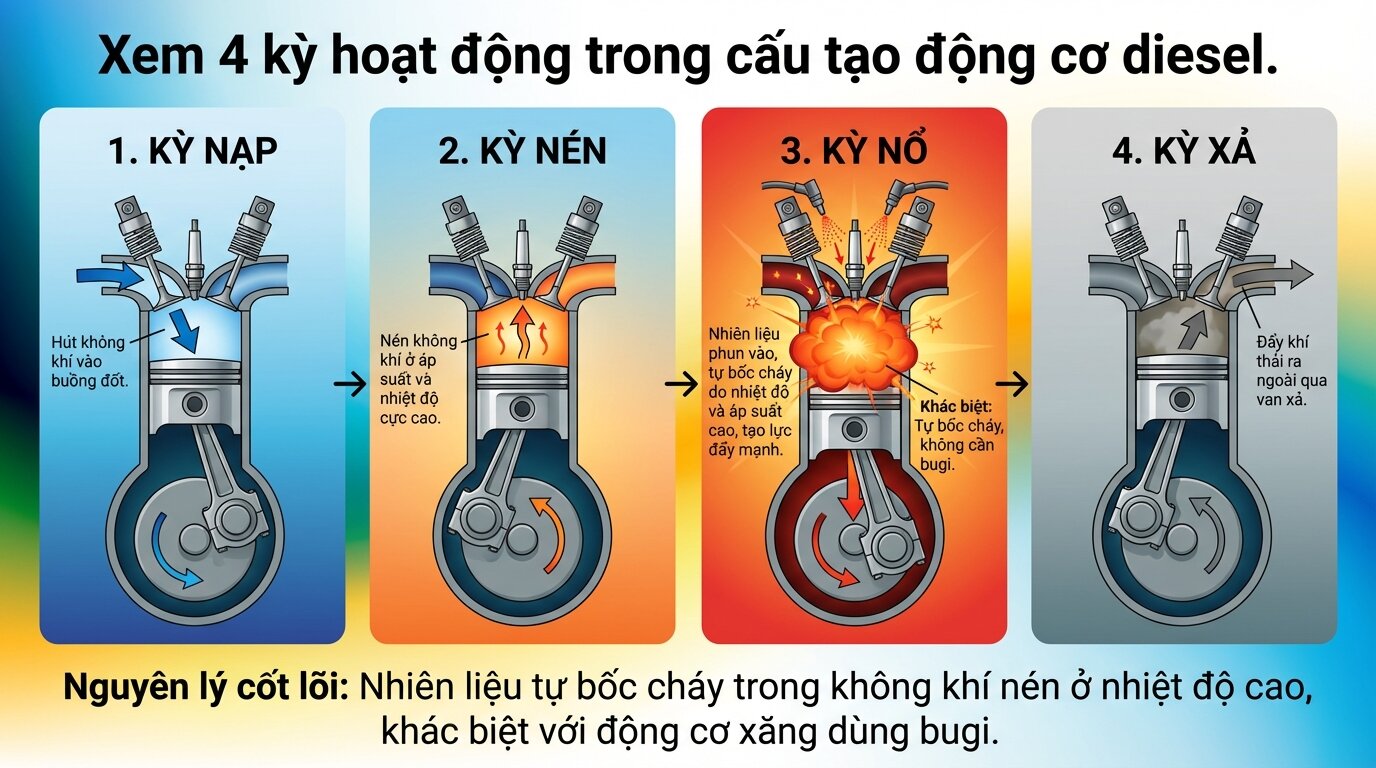

Xem 4 kỳ hoạt động trong cấu tạo động cơ diesel.

Kỳ 1: Nạp: Piston đi xuống, xupap nạp mở ra, hút đầy không khí sạch vào xi lanh.
Kỳ 2: Nén: Piston đi lên, cả hai xupap đều đóng, nén khối không khí trong xi lanh tới một áp suất và nhiệt độ cực cao (khoảng 700-900°C).
Kỳ 3: Nổ (Sinh công): Nhiên liệu diesel được phun vào buồng đốt dưới dạng sương bởi kim phun áp suất cao. Do nhiệt độ và áp suất đã rất cao, nhiên liệu tự bốc cháy ngay lập tức, tạo ra một vụ nổ đẩy piston đi xuống mạnh mẽ.
Kỳ 4: Xả: Piston đi lên, xupap xả mở ra, đẩy toàn bộ khí thải ra khỏi xi lanh.

Để dễ hình dung hơn, bạn có thể tìm kiếm các video mô phỏng 3D về 4 kỳ hoạt động này.

Cấu tạo động cơ diesel 2 kỳ có thiết kế đơn giản hơn, không sử dụng xupap mà dùng các cửa nạp, cửa xả trên thành xi lanh. Nó gộp cả 4 giai đoạn của động cơ 4 kỳ vào trong hai hành trình của piston: Nén & Nổ, Xả & Nạp. Động cơ 2 kỳ sinh công suất lớn hơn nhưng hiệu suất nhiên liệu và độ bền thường kém hơn.

Điểm mấu chốt: Sự khác biệt lớn nhất trong nguyên lý của động cơ diesel là không khí được nén trước để đạt nhiệt độ cực cao (700-900°C), sau đó nhiên liệu mới được phun vào và tự bốc cháy. Động cơ xăng thì ngược lại, hòa khí (xăng + không khí) được nén rồi đốt cháy bằng tia lửa điện từ bugi.

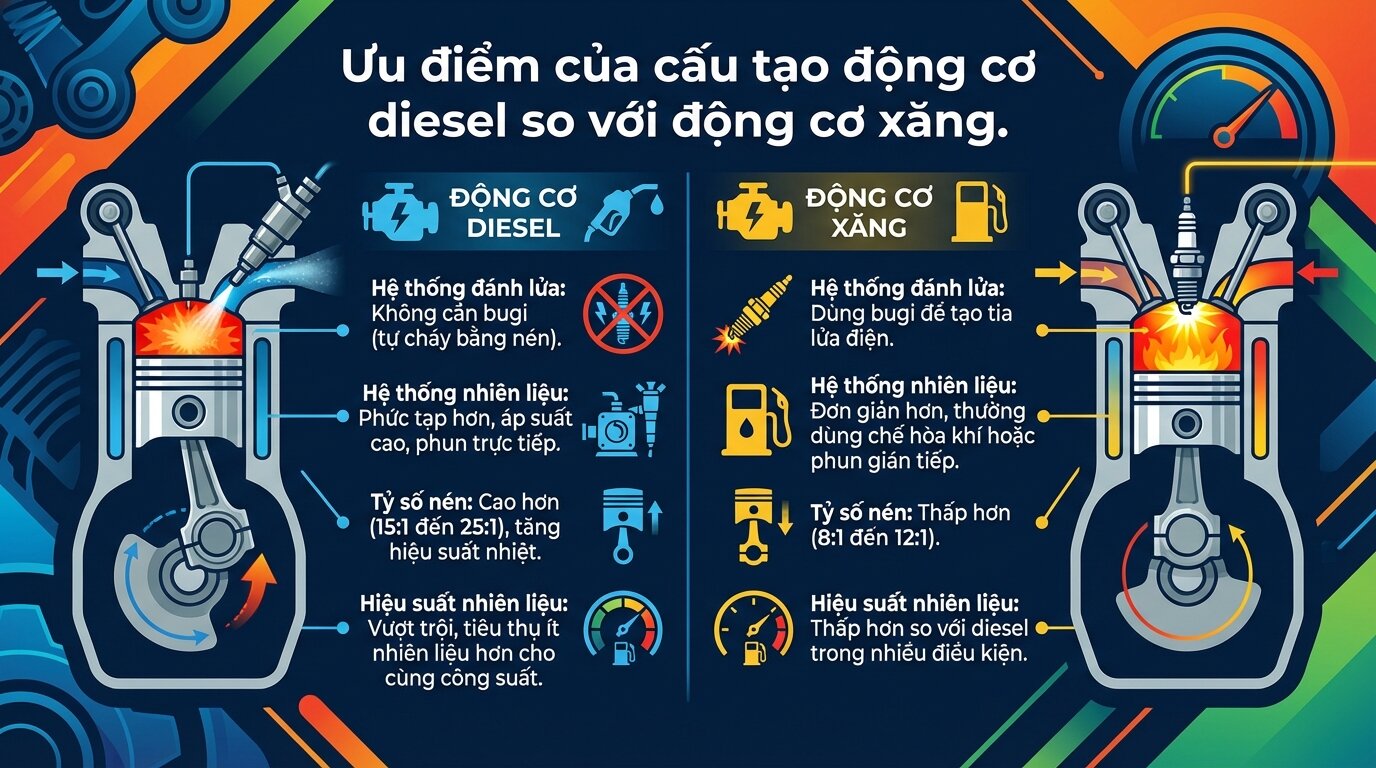

Hiểu rõ sự khác biệt trong cấu tạo giúp chúng ta nhận ra ưu nhược điểm cấu tạo động cơ diesel so với các loại động cơ khác, đặc biệt là động cơ xăng.

Bảng so sánh dưới đây sẽ làm rõ những điểm khác biệt cơ bản nhất.

Tiêu chí	Cấu tạo động cơ Diesel	Cấu tạo động cơ Xăng
Hệ thống đánh lửa	Không có bugi, tự cháy do áp suất nén	Có bugi tạo tia lửa điện
Hệ thống nhiên liệu	Phức tạp hơn: Bơm cao áp, kim phun	Đơn giản hơn: Chế hòa khí hoặc phun xăng điện tử
Tỷ số nén	Rất cao (15:1 đến 25:1)	Thấp hơn (8:1 đến 12:1)
Độ bền & Trọng lượng	Chi tiết dày, nặng, bền hơn để chịu áp suất cao	Nhẹ hơn, chi tiết mỏng hơn
Hiệu suất nhiên liệu	Cao hơn, tiết kiệm nhiên liệu hơn	Thấp hơn

Ngoài các cơ cấu chính, động cơ diesel không thể hoạt động nếu thiếu các hệ thống hỗ trợ. Chúng đảm bảo động cơ vận hành trơn tru, ổn định và bền bỉ.

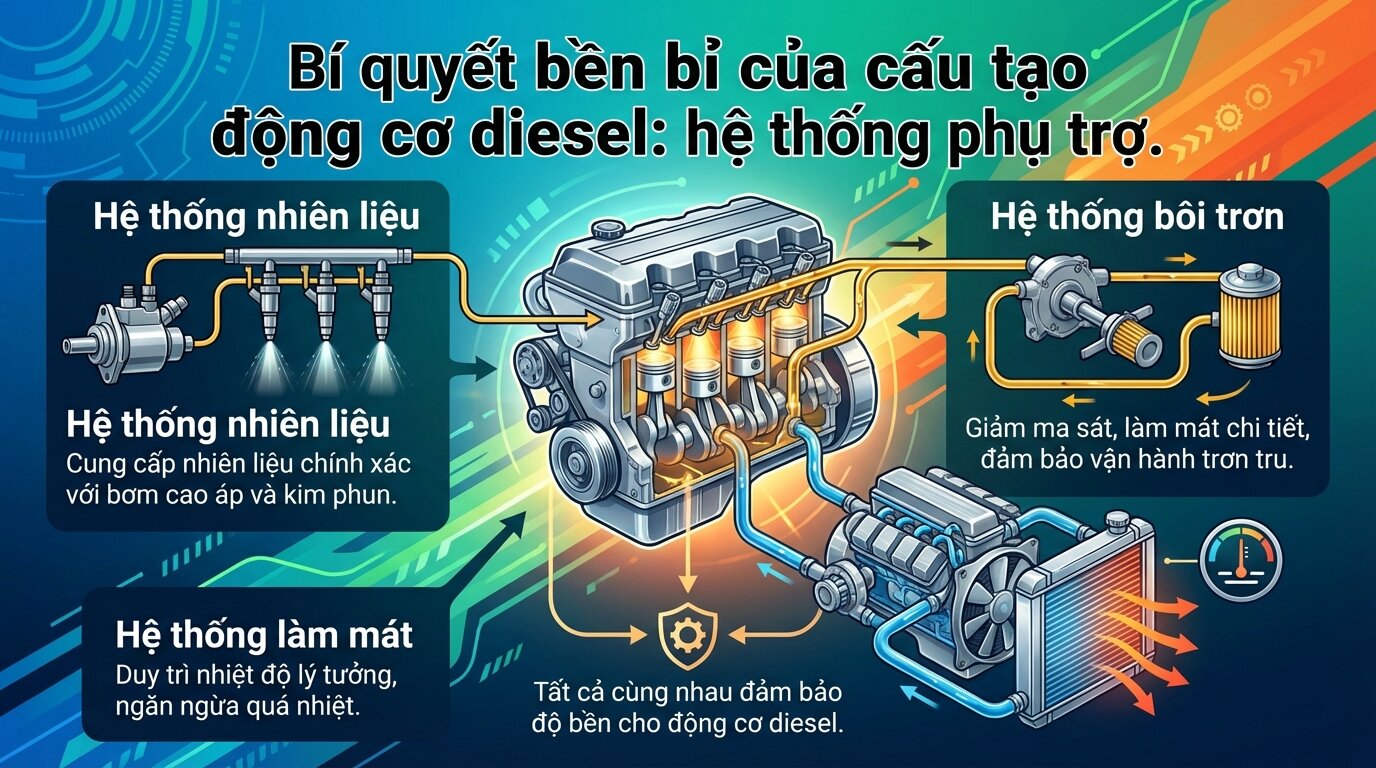

Bí quyết bền bỉ của cấu tạo động cơ diesel: hệ thống phụ trợ.

Hệ thống nhiên liệu động cơ diesel có nhiệm vụ cung cấp nhiên liệu sạch đến buồng đốt đúng thời điểm và đúng lượng. Cấu tạo bơm cao áp diesel (heo dầu) tạo ra áp suất nhiên liệu cực lớn. Cấu tạo kim phun diesel có nhiệm vụ phun tơi nhiên liệu này vào buồng đốt để quá trình cháy diễn ra hoàn hảo.

Hệ thống bôi trơn động cơ diesel bơm dầu nhớt đến mọi ngóc ngách của các chi tiết chuyển động. Nó giúp giảm ma sát, làm mát, làm sạch và chống ăn mòn. Đây là hệ thống sống còn đối với tuổi thọ động cơ.

Hệ thống làm mát động cơ diesel có vai trò duy trì nhiệt độ làm việc lý tưởng, thường dùng nước làm mát lưu thông qua các áo nước quanh xi lanh và nắp máy. Nhiệt độ quá cao sẽ gây hư hỏng nghiêm trọng cho các chi tiết. Nhiệt độ quá thấp làm giảm hiệu suất động cơ.

Lưu ý bảo dưỡng: Hệ thống nhiên liệu của động cơ diesel cực kỳ nhạy cảm với cặn bẩn và nước. Sử dụng nhiên liệu sạch và thay lọc nhiên liệu đúng định kỳ là hai yếu tố sống còn để đảm bảo kim phun và bơm cao áp hoạt động bền bỉ, tránh các chi phí sửa chữa tốn kém.

Các hư hỏng thường gặp liên quan đến cấu tạo động cơ diesel thường tập trung ở hệ thống nhiên liệu như nghẹt kim phun, hỏng bơm cao áp do nhiên liệu bẩn. Ngoài ra, hao mòn xéc-măng gây lọt hơi, hoặc các vấn đề với hệ thống làm mát như tắc két nước cũng rất phổ biến.

Nguyên nhân chính là do tỷ số nén cao và quá trình cháy nổ diễn ra mạnh mẽ hơn. Áp suất lớn tác động đột ngột lên piston tạo ra tiếng gõ "clacking" đặc trưng và độ rung lớn hơn so với động cơ xăng.

Việc bảo dưỡng các bộ phận trong cấu tạo động cơ diesel cần được thực hiện định kỳ. Bạn cần chú trọng hệ thống nhiên liệu (thay lọc dầu), hệ thống bôi trơn (thay dầu, lọc nhớt đúng hạn), và hệ thống làm mát (kiểm tra nước làm mát, vệ sinh két nước).

Công nghệ Common Rail là một bước tiến lớn nhất. Nó sử dụng một ống chung (rail) để duy trì áp suất nhiên liệu cực cao và ổn định, cho phép kim phun điện tử tối ưu hóa việc phun nhiên liệu, giúp tăng hiệu suất, giảm tiếng ồn và khí thải.

Về lý thuyết là có thể, vì turbo tăng áp giúp nạp nhiều không khí hơn vào xi lanh, tăng công suất. Tuy nhiên, việc này đòi hỏi phải tính toán và điều chỉnh lại toàn bộ hệ thống nhiên liệu, gia cố độ bền các chi tiết bên trong và nâng cấp hệ thống làm mát.

Hiểu rõ cấu tạo động cơ diesel không chỉ là kiến thức cơ khí đơn thuần mà còn là chìa khóa để vận hành, bảo dưỡng và tối ưu hóa hiệu suất. Nắm vững cấu tạo và nguyên lý làm việc của động cơ diesel giúp người dùng chủ động hơn trong việc phát hiện sớm các dấu hiệu hư hỏng, từ đó có kế hoạch bảo trì phù hợp. Việc này giúp kéo dài tuổi thọ và tiết kiệm chi phí vận hành đáng kể.
