Đấu rơ le nhiệt cho động cơ 1 pha là một kỹ thuật cơ bản nhưng cực kỳ quan trọng để bảo vệ thiết bị khỏi nguy cơ quá tải, chập cháy. Về cơ bản, phương pháp này bao gồm việc kết nối rơ le nhiệt nối tiếp vào mạch động lực cấp nguồn cho motor, thường là ngay sau khởi động từ (contactor). Khi dòng điện vượt ngưỡng cài đặt, rơ le sẽ tác động, ngắt mạch điều khiển để dừng động cơ, đảm bảo an toàn và kéo dài tuổi thọ cho motor điện của bạn.
Nắm vững điểm cốt lõi khi đấu rơ le nhiệt
Hiểu rõ những điểm này sẽ giúp quá trình thực hiện của bạn trở nên đơn giản và chính xác hơn. Giờ hãy cùng Thành Thái Motor đi vào chi tiết từng bước.
Nói một cách đơn giản, rơ le nhiệt là gì? Nó là một loại khí cụ điện chuyên dụng, hoạt động như một “người vệ sĩ” cho các mô tơ điện 220v. Vai trò chính của nó là giám sát dòng điện và tự động ngắt mạch khi phát hiện dấu hiệu quá tải, một trong những nguyên nhân motor bị quá tải phổ biến nhất.

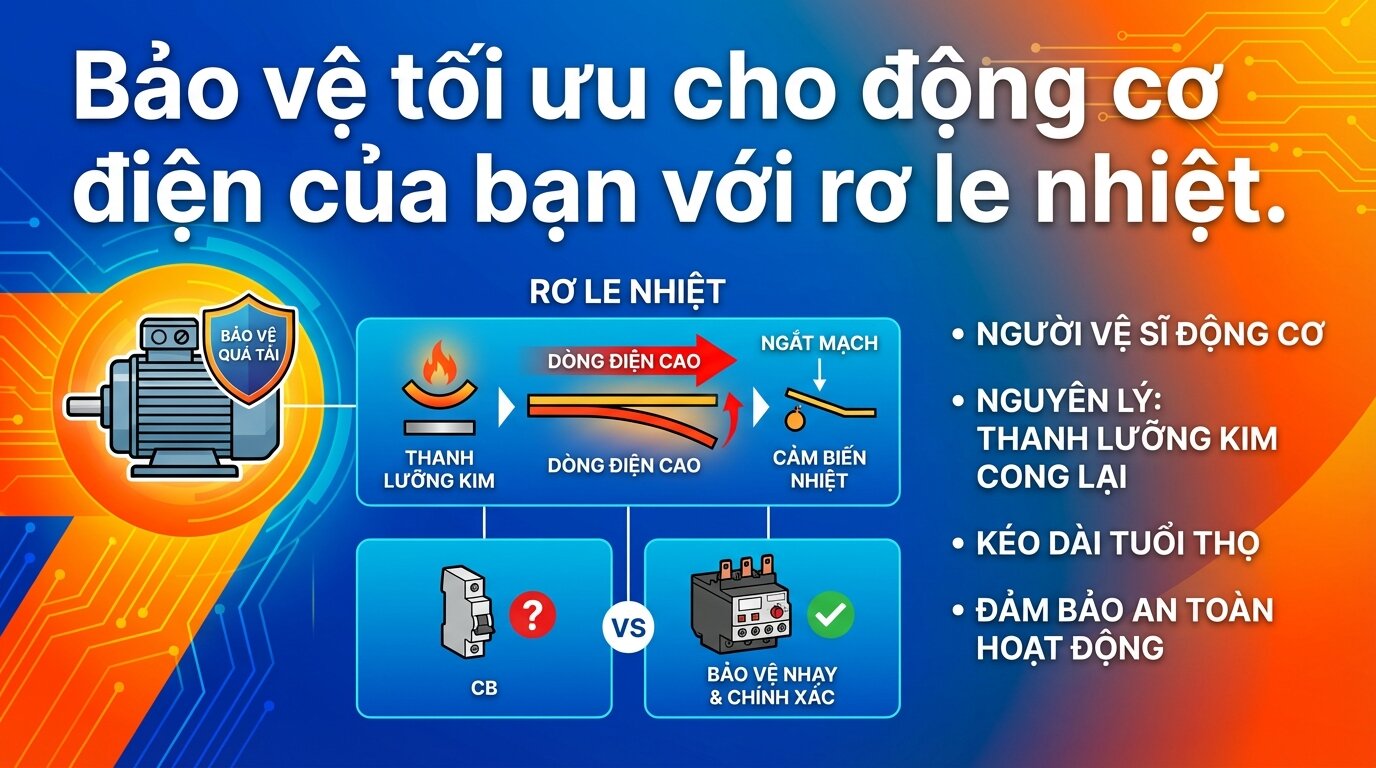

Cốt lõi trong nguyên lý làm việc của rơ le nhiệt là một thanh kim loại kép (thanh lưỡng kim) được cấu tạo từ hai kim loại có hệ số giãn nở vì nhiệt khác nhau. Khi dòng điện qua motor tăng cao, thanh lưỡng kim này sẽ nóng lên và cong về phía kim loại có hệ số giãn nở thấp hơn. Độ cong này sẽ tác động vào cơ cấu cơ khí, làm thay đổi trạng thái của các tiếp điểm phụ, từ đó ngắt mạch điều khiển của contactor.
Chức năng của rơ le nhiệt là bảo vệ quá tải nhiệt một cách tin cậy. Khác với CB chỉ nhảy khi có sự cố ngắn mạch hoặc quá tải lớn, rơ le nhiệt nhạy hơn với tình trạng quá dòng kéo dài, vốn là tác nhân chính gây nóng và cháy cuộn dây motor. Nhờ vậy, tác dụng của rơ le nhiệt trong mạch điện là giúp tăng tuổi thọ cho các loại động cơ điện công nghiệp và dân dụng, giảm chi phí sửa chữa và thay thế.

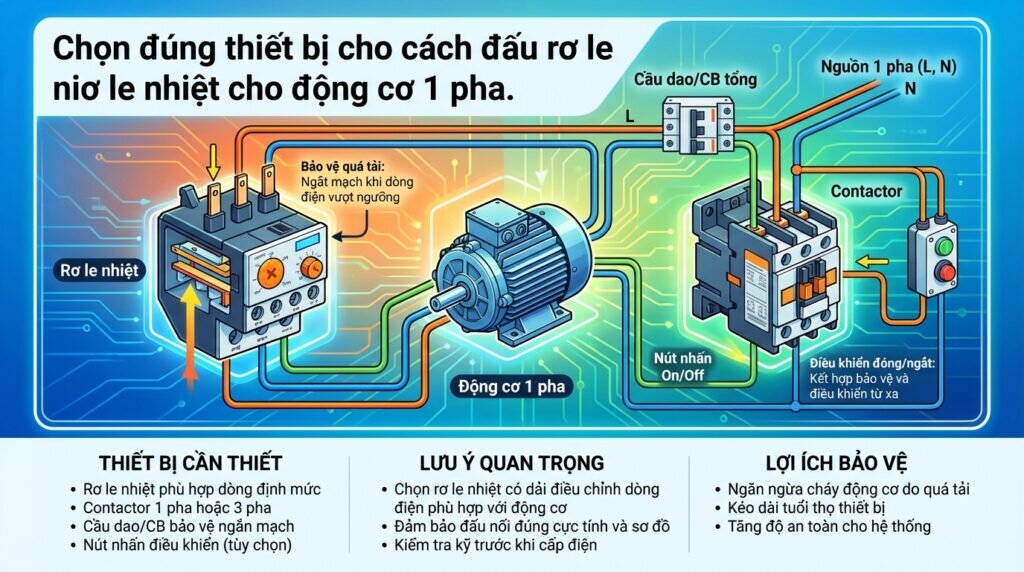

Trước khi bắt tay vào đấu dây motor 1 pha, việc lựa chọn đúng thiết bị là bước tiên quyết. Một lựa chọn sai có thể khiến hệ thống bảo vệ hoạt động không hiệu quả hoặc thậm chí không hoạt động.
Khi cầm một rơ le nhiệt trên tay, bạn cần chú ý đến các thông số trên rơ le nhiệt. Quan trọng nhất là dải dòng điện chỉnh định (ví dụ: 12-18A), nó cho biết bạn có thể điều chỉnh ngưỡng tác động trong khoảng nào. Ngoài ra còn có các tiếp điểm thường đóng (NC – 95, 96) và thường hở (NO – 97, 98) dùng cho mạch điều khiển.
Quy tắc vàng để chọn dòng khởi động từ và rơ le nhiệt là dựa vào dòng điện định mức (Idm) ghi trên nhãn động cơ. Dòng điện cài đặt của rơ le phải tuân thủ công thức sau:
Idm_motor ≤ I_chỉnh ≤ 1.2 x Idm_motor

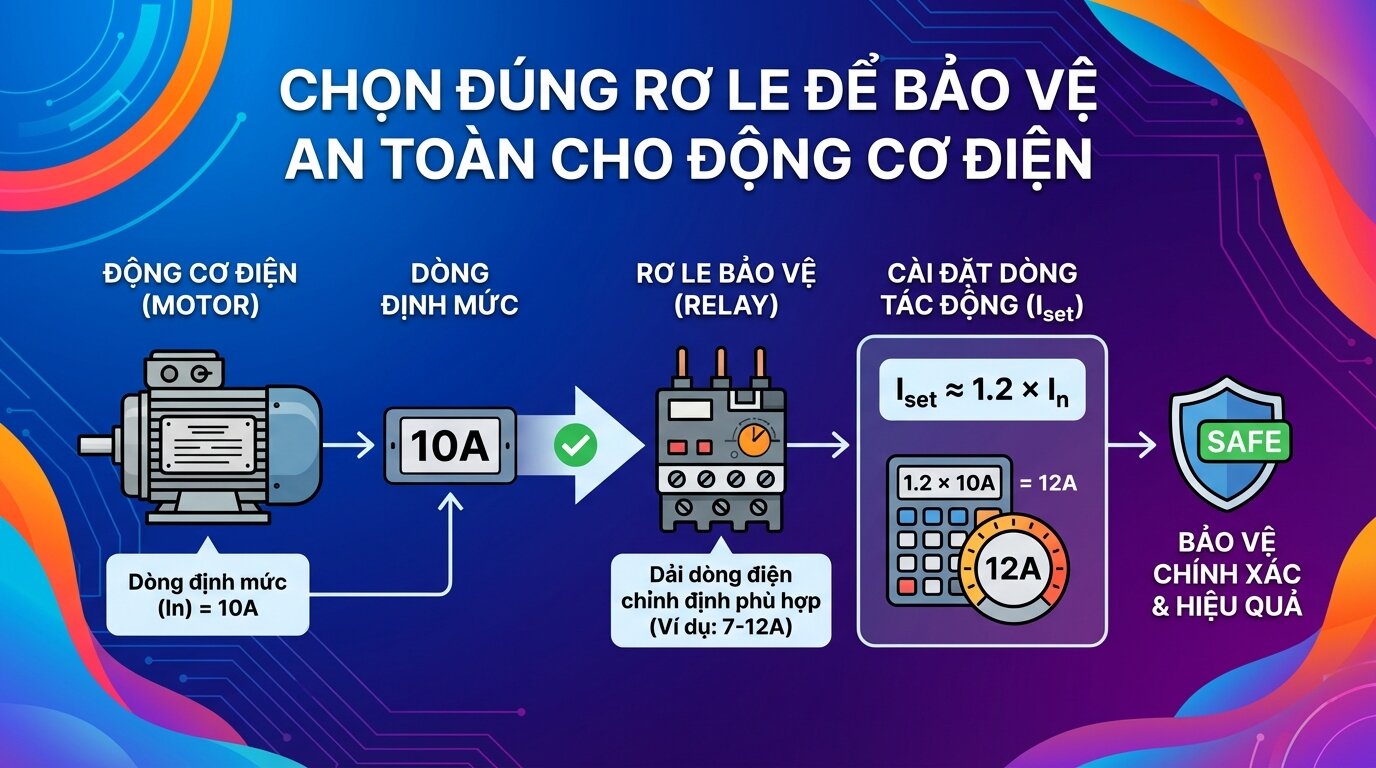

Ví dụ, một motor có dòng định mức là 10A, bạn nên chọn rơ le có dải chỉnh định chứa giá trị 10A (ví dụ dải 9-13A) và chỉnh dòng tác động ở mức khoảng 11.5A. Đây là cách chọn rơ le nhiệt cho động cơ chuẩn xác nhất.
Lưu ý từ kỹ sư Thành Thái Motor: Đối với các ứng dụng tải nặng, khởi động thường xuyên như rơ le nhiệt cho máy nén khí 1 pha hay rơ le nhiệt cho motor bơm nước 1 pha đẩy cao, bạn nên chọn dòng rơ le nhiệt có biên độ lớn hơn một chút và không nên chỉnh dòng sát với dòng định mức của motor để tránh tình trạng nhảy rơ le không mong muốn.

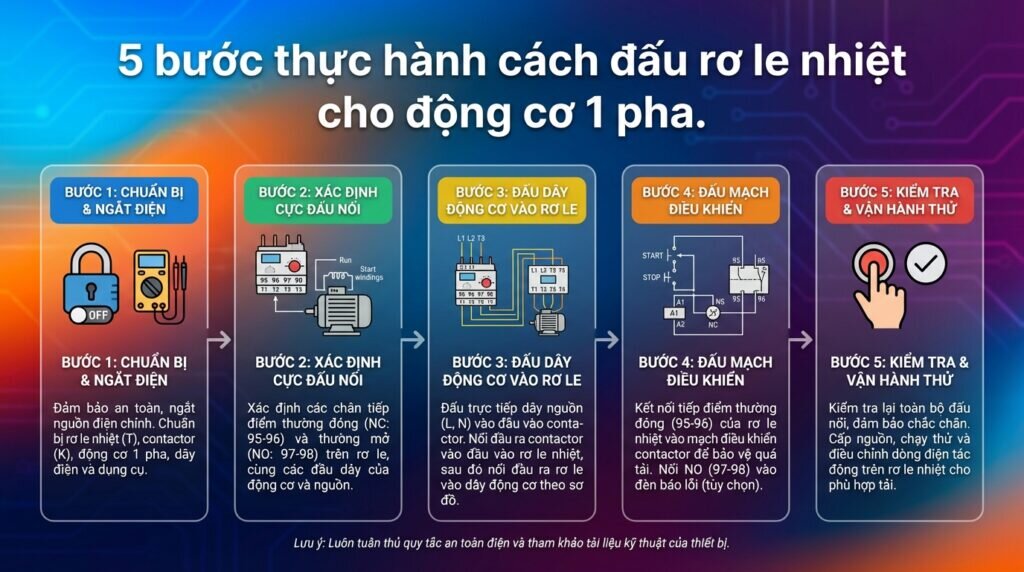

Đây là phần quan trọng nhất, trình bày cụ thể về hướng dẫn lắp rơ le nhiệt cho motor 1 pha. Chúng tôi sẽ tập trung vào phương pháp kết hợp với khởi động từ vì đây là cách đấu nối chuyên nghiệp và an toàn nhất.
Trước khi bắt đầu, hãy chuẩn bị các dụng cụ cơ bản: tuốc nơ vít, kìm tuốt dây, đồng hồ VOM, bút thử điện. Quan trọng nhất, hãy đảm bảo đã ngắt CB tổng và dùng bút thử điện kiểm tra lại để chắc chắn không còn điện trong mạch. Vấn đề an toàn điện khi lắp đặt motor phải được đặt lên hàng đầu.

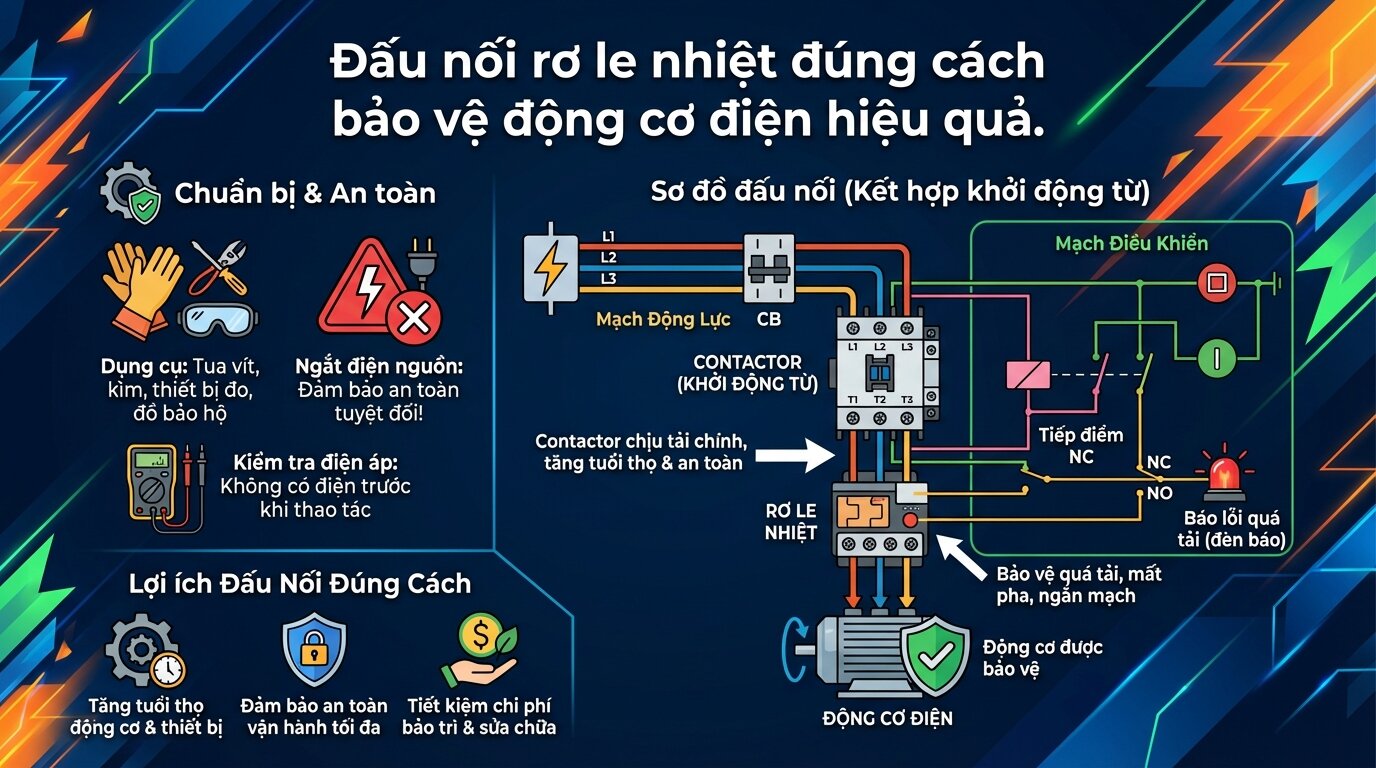

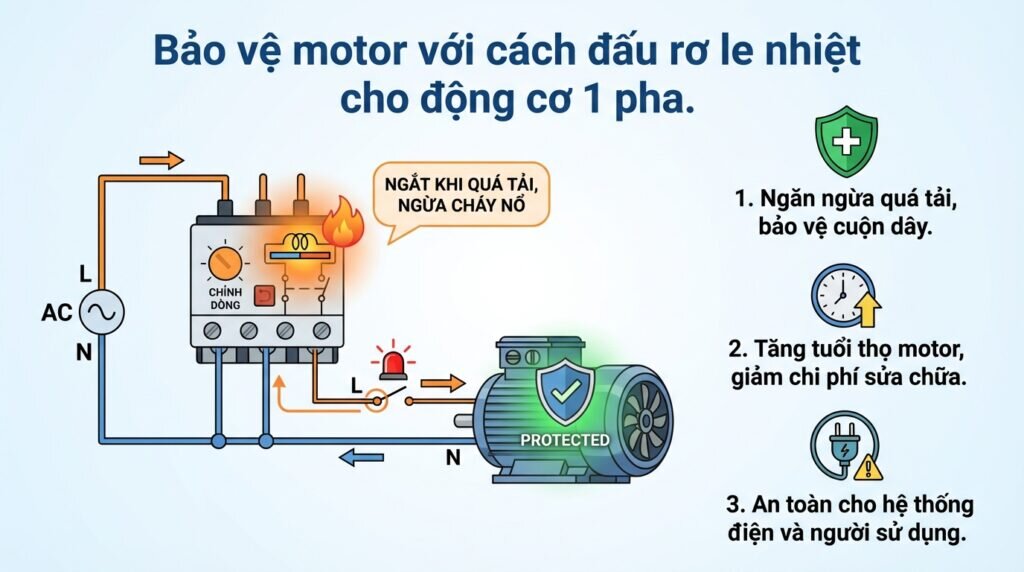

Việc hiểu được sơ đồ đấu rơ le nhiệt cho động cơ 1 pha là chìa khóa thành công. Mạch điện sẽ bao gồm hai phần chính: mạch động lực và mạch điều khiển. Việc am hiểu cách đọc sơ đồ điện công nghiệp cơ bản sẽ giúp bạn hình dung rõ ràng hơn về sơ đồ mạch khởi động từ đơn cho động cơ 1 pha.

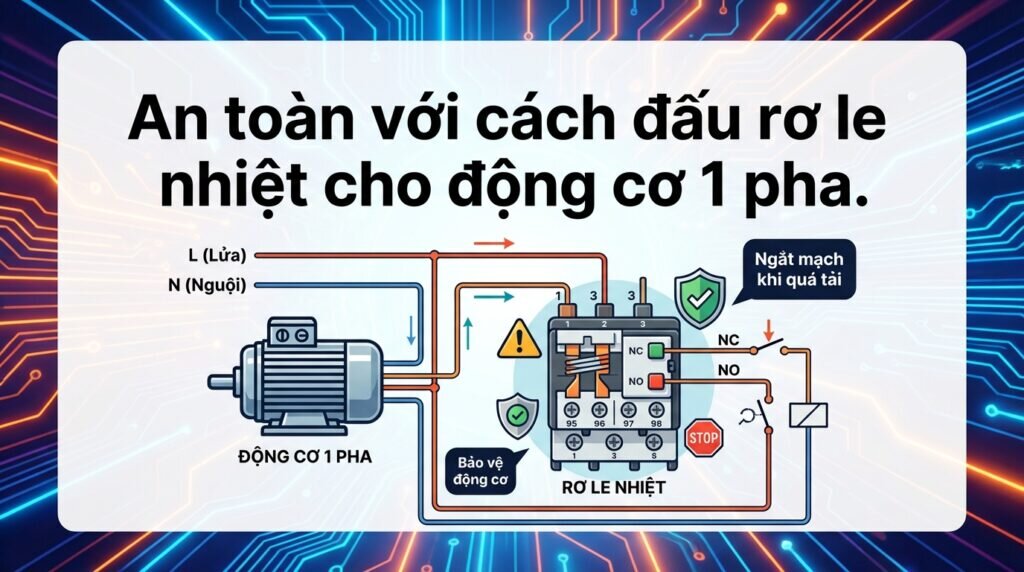

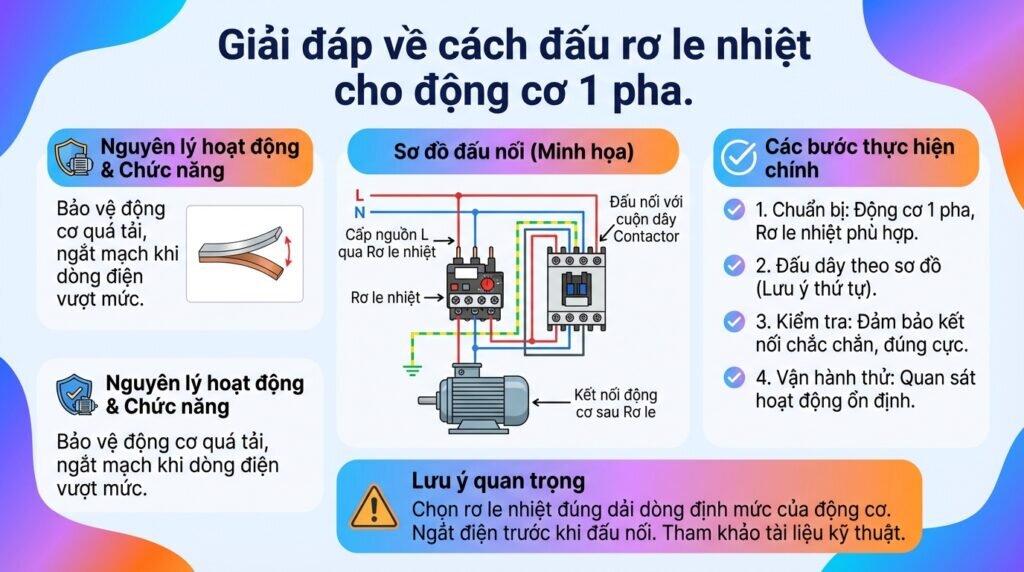

Về cơ bản, cách đấu rơ le nhiệt và khởi động từ cho motor 220v là gắn trực tiếp 3 cọc trên của rơ le vào 3 cọc T1, T2, T3 của khởi động từ. Dây nguồn động cơ sẽ được đấu vào các cọc dưới của rơ le nhiệt. Mạch điều khiển sẽ lấy nguồn qua tiếp điểm thường đóng (95-96) của rơ le để cấp cho cuộn coil của contactor.
Nhiều người thắc mắc liệu có nên đấu rơ le nhiệt trực tiếp không. Bảng so sánh dưới đây sẽ cho bạn câu trả lời rõ ràng nhất.
| Tiêu chí | Đấu trực tiếp (Không khuyến khích) | Đấu qua Khởi động từ (Contactor) |
|---|---|---|
| Độ an toàn | Thấp, nguy cơ hồ quang điện khi ngắt tải lớn | Cao, contactor chịu tải chính |
| Tuổi thọ thiết bị | Rơ le nhanh hỏng do tiếp điểm chịu tải trực tiếp | Cao, rơ le chỉ thực hiện chức năng bảo vệ |
| Khả năng điều khiển | Hạn chế, chỉ bật/tắt bằng tay | Linh hoạt, có thể điều khiển từ xa, tự động |
| Ứng dụng | Chỉ phù hợp cho motor công suất rất nhỏ | Tiêu chuẩn cho mọi loại motor công nghiệp và dân dụng |
Nếu bạn cảm thấy quá trình đấu nối phức tạp hoặc không chắc chắn về kỹ thuật, đừng ngần ngại. Hãy gọi ngay cho đội ngũ kỹ thuật của Thành Thái Motor qua hotline 0909.539.175 để được hỗ trợ tư vấn miễn phí, đảm bảo an toàn tuyệt đối.
Sau khi hoàn tất phần cách lắp contactor cho motor 1 pha và rơ le nhiệt, bước cuối cùng là hiệu chỉnh và tìm hiểu cách xử lý khi có sự cố.

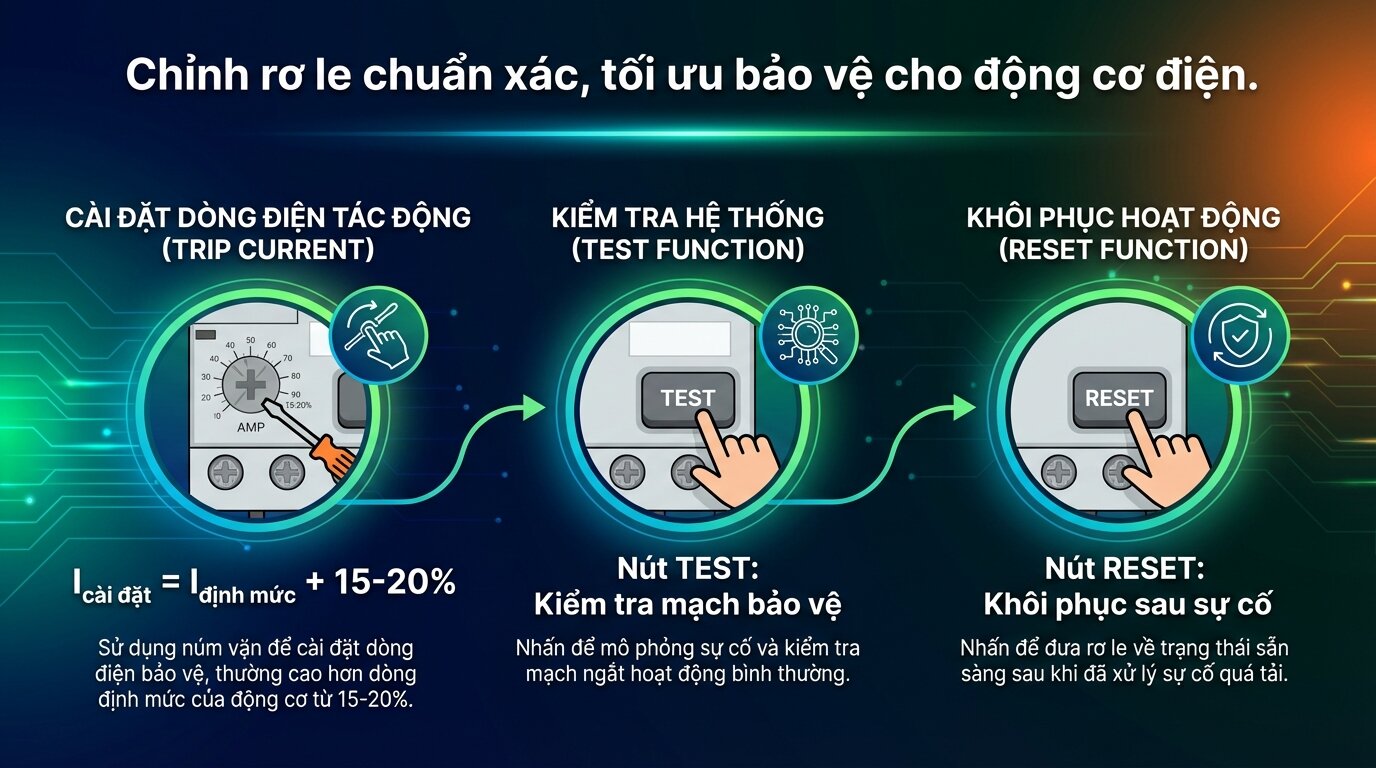

Trên mặt rơ le nhiệt có một núm vặn màu xanh hoặc xám với các vạch chia Ampe. Sử dụng tuốc nơ vít dẹp, xoay núm vặn này đến giá trị mong muốn (cao hơn dòng định mức của motor khoảng 15-20%). Thao tác cách chỉnh dòng rơ le nhiệt này cực kỳ quan trọng để đảm bảo hiệu quả bảo vệ.
Nút TEST (thường màu đỏ) dùng để mô phỏng sự cố quá tải, giúp bạn kiểm tra xem mạch điều khiển có ngắt hay không. Nút RESET (thường màu xanh) dùng để khôi phục lại trạng thái hoạt động của rơ le sau khi nó đã nhảy và sự cố đã được khắc phục.

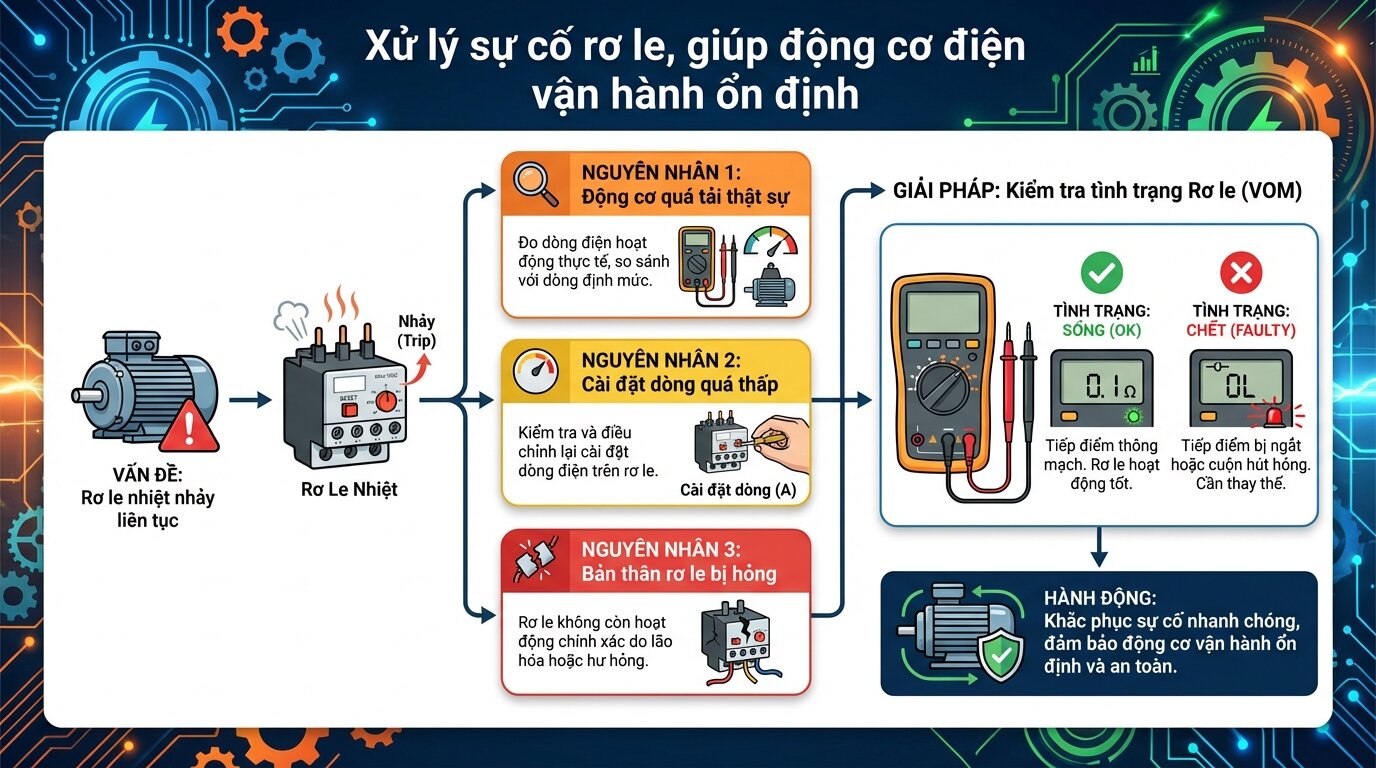

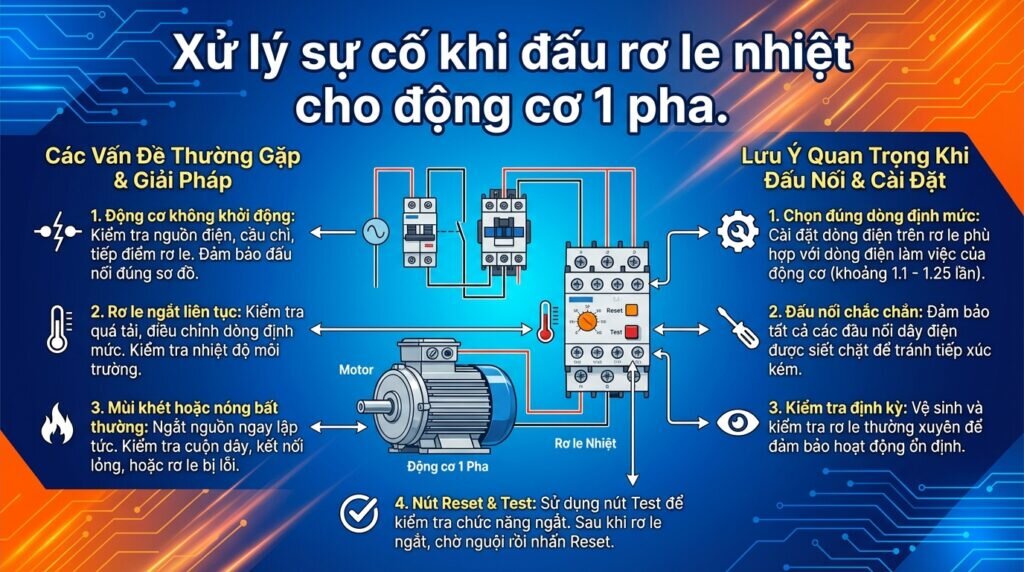

Trong quá trình vận hành, bạn có thể gặp phải một số lỗi thường gặp ở rơ le nhiệt. Việc hiểu rõ nguyên nhân sẽ giúp bạn xử lý vấn đề nhanh chóng.
Tình trạng rơ le nhiệt bị nhảy liên tục thường xuất phát từ ba nhóm nguyên nhân chính. Thứ nhất là do motor thực sự bị quá tải (kẹt cơ khí, điện áp yếu). Thứ hai là do bạn chỉnh dòng tác động quá thấp. Cuối cùng, có thể bản thân rơ le nhiệt đã bị lỗi.
Để kiểm tra rơ le nhiệt sống hay chết, bạn dùng đồng hồ VOM ở thang đo điện trở (Ω). Đo hai tiếp điểm thường đóng (95-96), đồng hồ phải báo thông mạch (điện trở gần bằng 0). Sau đó, nhấn giữ nút TEST, hai tiếp điểm này phải hở mạch (điện trở vô cùng lớn). Nếu kết quả không như vậy, rơ le đã hỏng.
Kinh nghiệm thực tế: Một trong những nguyên nhân phổ biến khiến rơ le nhảy không phải do lỗi của rơ le mà là do bạc đạn (vòng bi) của motor bị khô mỡ, kẹt, dẫn đến motor chạy nặng tải và phát sinh dòng cao hơn bình thường. Hãy kiểm tra phần cơ khí của motor trước khi kết luận rơ le bị lỗi.
CB bảo vệ ngắn mạch (dòng điện tăng đột ngột cực lớn) và quá tải, trong khi rơ le nhiệt chuyên dụng hơn cho việc bảo vệ quá tải cho động cơ 1 pha (dòng điện tăng cao hơn định mức trong một khoảng thời gian). Sự kết hợp cả hai tạo ra một hệ thống bảo vệ toàn diện.
Về lý thuyết là có thể với motor công suất rất nhỏ, nhưng không được khuyến khích. Việc này làm giảm tuổi thọ rơ le và không an toàn bằng việc kết hợp với khởi động từ để đóng cắt mạch động lực chính.
Có thể do bạn cài đặt dòng quá thấp, nguồn điện không ổn định, hoặc do lỗi cơ khí (kẹt tải) khiến dòng khởi động tăng cao đột ngột. Một số trường hợp hiếm gặp hơn là do bản thân rơ le bị lỗi hoặc không tương thích.
Khi thực hiện thay thế rơ le nhiệt, bạn cần chọn rơ le mới có dải dòng tương đương hoặc rộng hơn rơ le cũ. Quan trọng nhất là phải đảm bảo rơ le mới có thể lắp vừa vặn với khởi động từ đang sử dụng nếu chúng được ghép bộ.
Không trực tiếp. Rơ le nhiệt 1 pha chỉ bảo vệ quá dòng. Tuy nhiên, một số các loại rơ le nhiệt thông dụng loại 3 pha cao cấp có cơ cấu bảo vệ mất pha. Đối với động cơ 1 pha, vấn đề này không xảy ra.
Việc nắm vững cách đấu rơ le nhiệt cho động cơ 1 pha không chỉ là một kỹ năng kỹ thuật mà còn là biện pháp chủ động để bảo vệ tài sản và đảm bảo an toàn vận hành. Bằng việc lựa chọn đúng thiết bị, tuân thủ sơ đồ đấu nối và hiệu chỉnh dòng điện một cách chính xác, bạn đã trang bị cho motor điện của mình một “người vệ sĩ” đáng tin cậy. Điều này giúp nó hoạt động bền bỉ và hiệu quả hơn, tránh được những hư hỏng tốn kém không đáng có.
Toàn bộ quy trình, từ việc chọn lựa, lắp đặt đến khắc phục sự cố, đều đòi hỏi sự cẩn thận và kiến thức cơ bản về an toàn điện. Thành Thái Motor hy vọng rằng bài viết này đã cung cấp những hướng dẫn rõ ràng và hữu ích. Nếu bạn có bất kỳ thắc mắc nào trong quá trình thực hiện hoặc cần tư vấn lựa chọn các loại motor, mua motor, hay muốn biết giá rơ le nhiệt 1 pha, đừng ngần ngại liên hệ với chúng tôi. Gọi ngay hotline 0909.539.175. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn lòng hỗ trợ bạn.
