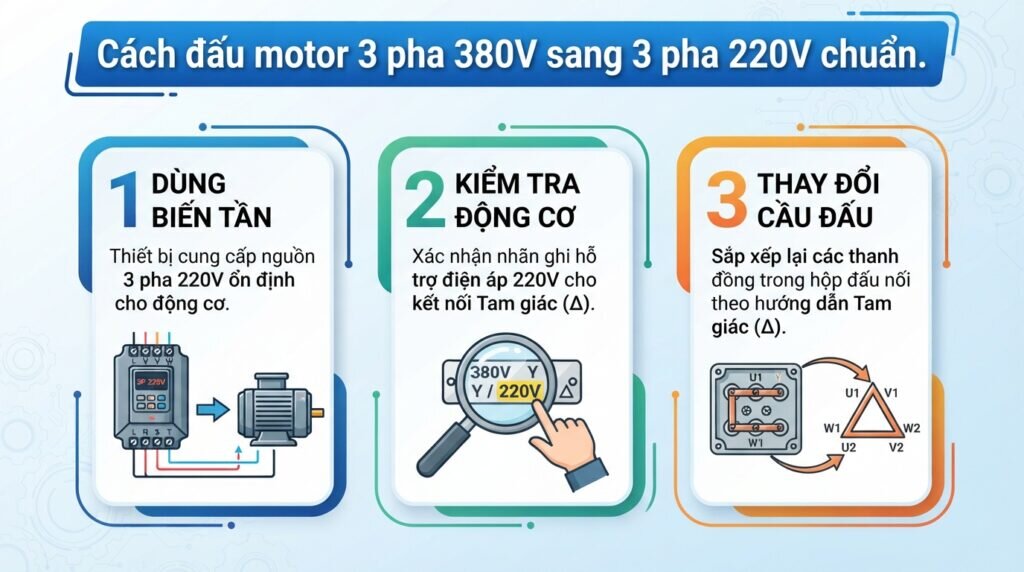

Cách đấu motor 3 pha 380V sang 3 pha 220V là giải pháp được nhiều người áp dụng khi sử dụng biến tần đầu ra 3 pha 220V. Nếu động cơ hỗ trợ chuyển đổi đấu sao (Y) và tam giác (Δ), việc thay đổi cầu đấu trong hộp cực sẽ giúp motor hoạt động đúng điện áp. Bài viết dưới đây sẽ hướng dẫn cách thực hiện và những lưu ý quan trọng để đảm bảo an toàn.
Kiểm tra trước khi đấu motor 3 pha 380V sang 3 pha 220V
Trước khi thực hiện cách đấu motor 3 pha 380V sang 3 pha 220V, cần kiểm tra khả năng chuyển đổi của động cơ để tránh đấu sai điện áp, gây giảm công suất hoặc hư hỏng motor.

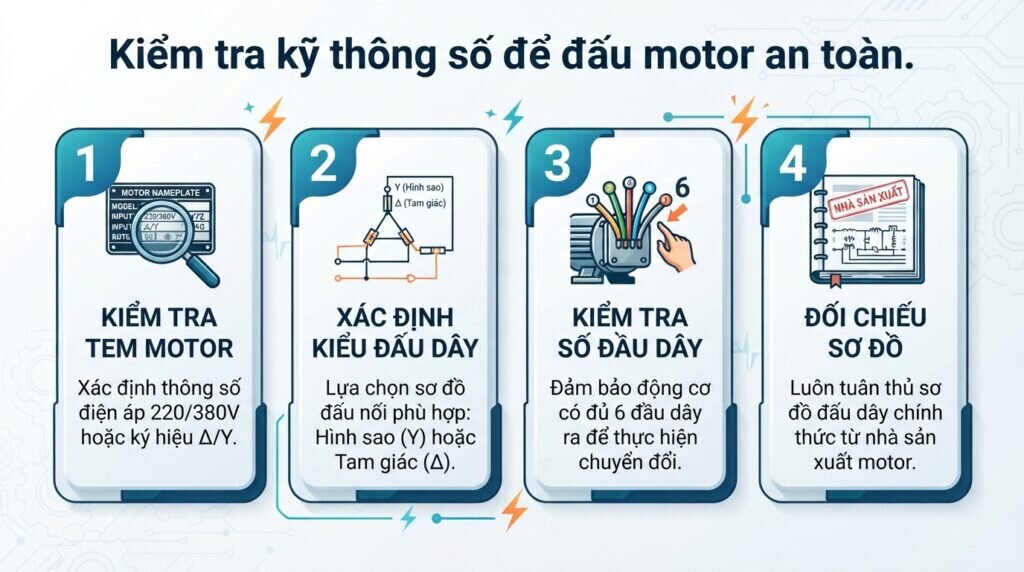

Kiểm tra thông số điện áp trên tem motor
Trước hết, hãy quan sát tem thông số trên thân động cơ. Nếu thấy ký hiệu 220/380V hoặc Δ/Y 220/380V, motor của bạn hoàn toàn có thể chuyển sang điện áp 3 pha 220V. Cần lưu ý: Nếu chỉ ghi 380/660V, tuyệt đối không được đấu trực tiếp với nguồn 220V.
Xác định kiểu đấu sao (Y) hoặc tam giác (Δ)
Kiểm tra kiểu đấu hiện tại của motor trong hộp cực. Thông thường, động cơ chạy 380V được đấu sao (Y), còn khi sử dụng nguồn 3 pha 220V sẽ chuyển sang đấu tam giác (Δ).
Kiểm tra số đầu dây trong hộp cực
Mở hộp cực và kiểm tra số lượng đầu dây. Motor cần có 6 đầu dây để có thể thay đổi giữa đấu sao và đấu tam giác. Nếu chỉ có 3 đầu dây đưa ra ngoài thì không thể tự chuyển đổi.
Đối chiếu sơ đồ đấu dây của nhà sản xuất
Tham khảo sơ đồ đấu dây được in trên nắp hộp cực hoặc tem thông số. Thực hiện đúng theo sơ đồ của nhà sản xuất sẽ giúp đấu nối chính xác và đảm bảo động cơ hoạt động an toàn.

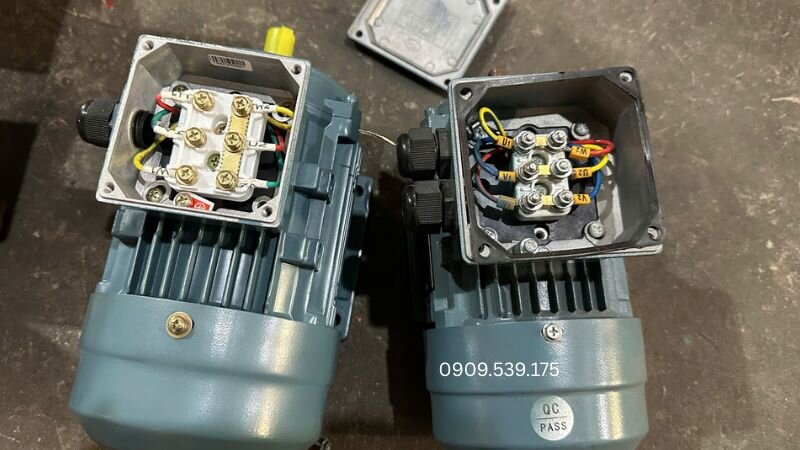

Kiểm tra tem motor, số đầu dây để thực hiện cách đấu motor 3 pha 380V sang 3 pha 220V chuẩn kỹ thuật
Sự khác nhau giữa đấu motor 3 pha 380V và 3 pha 220V

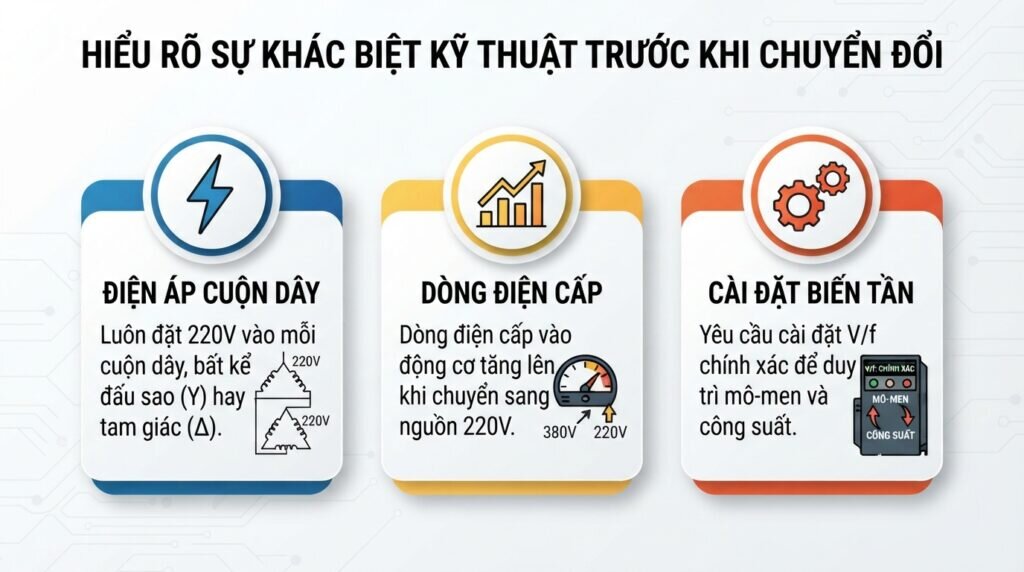

Sự khác biệt kỹ thuật cơ bản khi chuyển đổi motor từ 380V sang 220V nằm ở cách đấu cuộn dây, điện áp đặt lên từng pha và sự thay đổi của dòng điện làm việc.
Điện áp đặt lên mỗi cuộn dây
Khi đấu sao (Y) để sử dụng nguồn 380V, điện áp trên mỗi cuộn dây khoảng 220V. Khi chuyển sang đấu tam giác (Δ) với nguồn 3 pha 220V, mỗi cuộn dây cũng nhận trực tiếp 220V nên vẫn làm việc đúng điện áp định mức.
Cách phân bố dòng điện trong cuộn dây
Khi chuyển từ nguồn 380V sang 220V, dòng điện cấp cho động cơ sẽ tăng so với trước. Vì vậy cần lựa chọn dây dẫn, thiết bị bảo vệ và biến tần có dòng điện phù hợp để đảm bảo vận hành an toàn.
Ảnh hưởng đến công suất và mô-men motor
Đối với motor có thông số 220/380V, việc chuyển từ đấu sao sang đấu tam giác khi kết hợp với biến tần cần cài đặt thông số V/f chính xác để đảm bảo động cơ duy trì được mô-men và công suất như mong muốn.

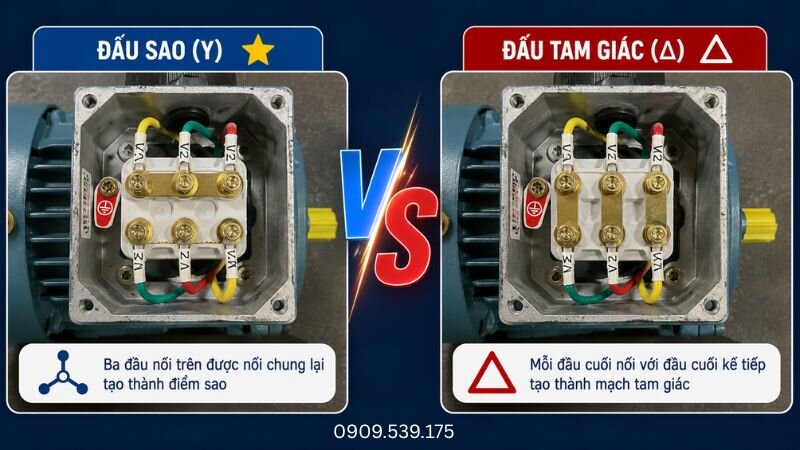

Hiểu sự khác nhau về điện áp, dòng điện và cách đấu giữa hai nguồn cấp
Sơ đồ đấu motor 3 pha 380V sang 3 pha 220V

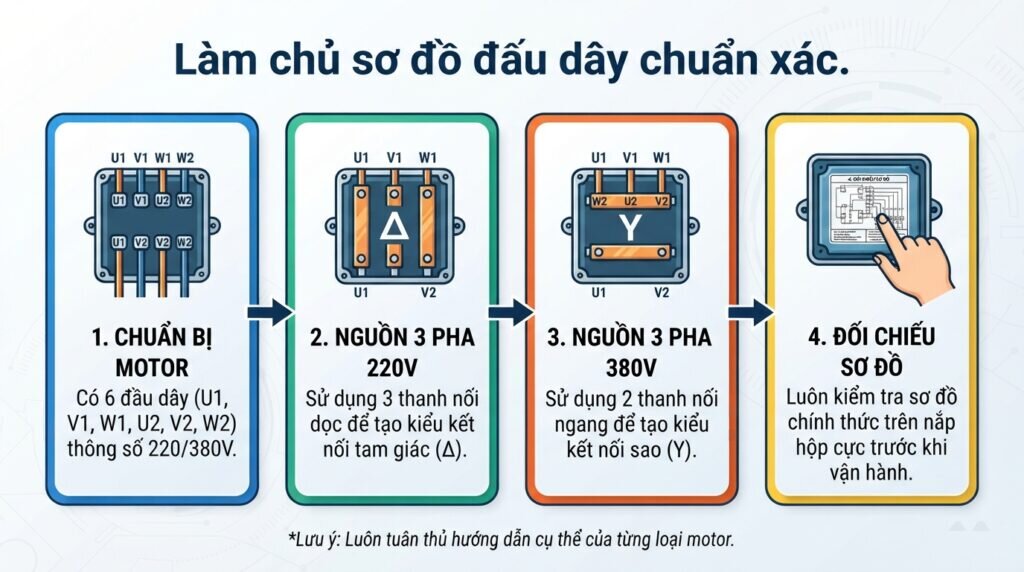

Trong cách đấu motor 3 pha 380V sang 3 pha 220V, việc bố trí các thanh nối trên hộp cực phải đúng theo sơ đồ của nhà sản xuất. Chỉ áp dụng với motor có thông số 220/380V và có đủ 6 đầu dây.
Trường hợp motor ghi 220V/380V
Động cơ có thông số 220/380V cho phép sử dụng cả hai mức điện áp. Khi dùng nguồn 3 pha 220V, motor được đấu tam giác (Δ). Khi dùng nguồn 3 pha 380V, motor được đấu sao (Y).
Cách đấu tam giác khi dùng nguồn 220V
Đặt 3 thanh nối theo chiều dọc, nối từng cặp đầu dây tương ứng để tạo mạch đấu tam giác (Δ). Sau đó cấp 3 dây nguồn vào các đầu vào theo đúng sơ đồ của nhà sản xuất.
Cách đấu sao khi dùng nguồn 380V
Đặt 2 thanh nối theo chiều ngang để nối chung 3 đầu dây của một phía, tạo mạch đấu sao (Y). Ba dây nguồn được đấu vào ba đầu dây còn lại của động cơ.
Cách nhận biết vị trí cầu nối trong hộp cực
Hầu hết motor 6 đầu dây đều ký hiệu U1, V1, W1 và U2, V2, W2 trên hộp cực. Trước khi thay đổi cách đấu, cần đối chiếu đúng sơ đồ in trên nắp hộp cực hoặc tem thông số để tránh đấu nhầm gây hư hỏng động cơ.

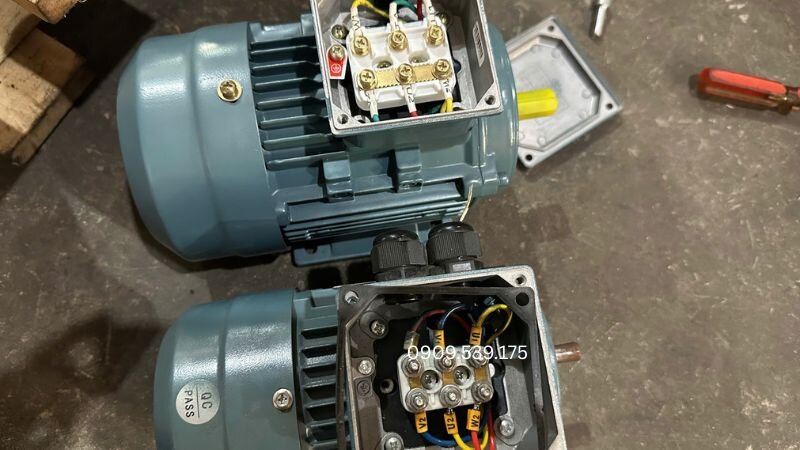

Quan sát đúng vị trí cầu nối để đấu motor theo nguồn điện phù hợp
Cách đấu motor 3 pha 380V sang 3 pha 220V an toàn
Cách đấu motor 3 pha 380V sang 3 pha 220V cần thực hiện đúng sơ đồ đấu dây để động cơ hoạt động ổn định và tránh hư hỏng cuộn dây. Trước khi thao tác, hãy chuẩn bị đầy đủ dụng cụ và thực hiện theo các bước dưới đây.
Bước 1: Ngắt nguồn điện trước khi thao tác
Trước khi đấu nối, cần ngắt hoàn toàn nguồn điện cấp cho động cơ và biến tần. Sau đó dùng bút thử điện hoặc đồng hồ đo để xác nhận không còn điện trước khi mở hộp đấu dây.
Bước 2: Tháo nắp hộp đấu dây
Dùng tua vít tháo nắp hộp cực của động cơ. Tiếp theo, tháo các thanh đồng (cầu nối) và kiểm tra tình trạng cọc đấu, đầu dây, ốc siết. Nếu phát hiện cháy, oxy hóa hoặc lỏng, nên xử lý hoặc thay thế trước khi đấu nối.
Bước 3: Điều chỉnh cầu nối theo sơ đồ 220V
Động cơ đang đấu kiểu sao (Y) để sử dụng nguồn 380V cần chuyển sang đấu tam giác (Δ) khi dùng nguồn 220V 3 pha từ biến tần. Tháo các thanh đồng và lắp lại theo đúng sơ đồ đấu tam giác, sau đó siết chặt các đầu nối để đảm bảo tiếp xúc tốt.
Bước 4: Kết nối nguồn 3 pha 220V
Đấu ba dây đầu ra của biến tần vào ba cọc nguồn của động cơ theo đúng sơ đồ. Đồng thời nối dây tiếp địa vào vị trí tiếp địa trên thân motor để đảm bảo an toàn trong quá trình vận hành.
Bước 5: Kiểm tra chiều quay sau khi cấp điện
Sau khi hoàn tất đấu nối, cấp điện và chạy thử động cơ. Nếu chiều quay không đúng yêu cầu, chỉ cần ngắt nguồn rồi đổi chéo hai trong ba dây pha đầu ra của biến tần trước khi vận hành lại.

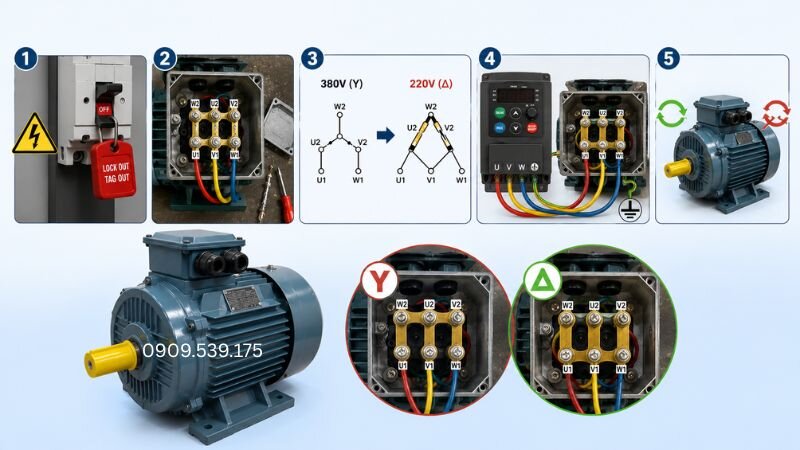

Thực hiện đúng từng bước để chuyển đổi motor sang nguồn 3 pha 220V an toàn
Những lỗi thường gặp khi đấu motor 3 pha 380V sang 3 pha 220V
Trong cách đấu motor 3 pha 380V sang 3 pha 220V, chỉ cần đấu sai sơ đồ hoặc bỏ qua bước kiểm tra là động cơ có thể hoạt động không ổn định, thậm chí hư hỏng. Dưới đây là những lỗi thường gặp.
Đấu nhầm kiểu sao và tam giác
Đấu sai giữa sao (Y) và tam giác (Δ) là lỗi phổ biến nhất. Đấu sao với nguồn 220V khiến motor yếu, khó khởi động, trong khi đấu tam giác với nguồn 380V có thể làm quá áp và cháy cuộn dây.
Sử dụng motor không phù hợp điện áp
Chỉ nên áp dụng cho motor có thông số 220/380V. Động cơ chỉ ghi 380/660V không phù hợp để đấu sang nguồn 3 pha 220V và sẽ không đạt công suất thiết kế.
Bỏ qua thông số dòng điện định mức
Khi chuyển từ 380V sang 220V, dòng điện làm việc sẽ tăng. Nếu không kiểm tra dòng định mức để chọn dây dẫn, aptomat hoặc khởi động từ phù hợp, thiết bị dễ bị quá nhiệt hoặc quá tải.
Cấp điện khi chưa kiểm tra cách điện
Trước khi cấp nguồn, cần kiểm tra tình trạng cách điện của cuộn dây và dây dẫn. Nếu motor bị rò điện hoặc cách điện suy giảm, việc vận hành có thể gây chập cháy hoặc mất an toàn.

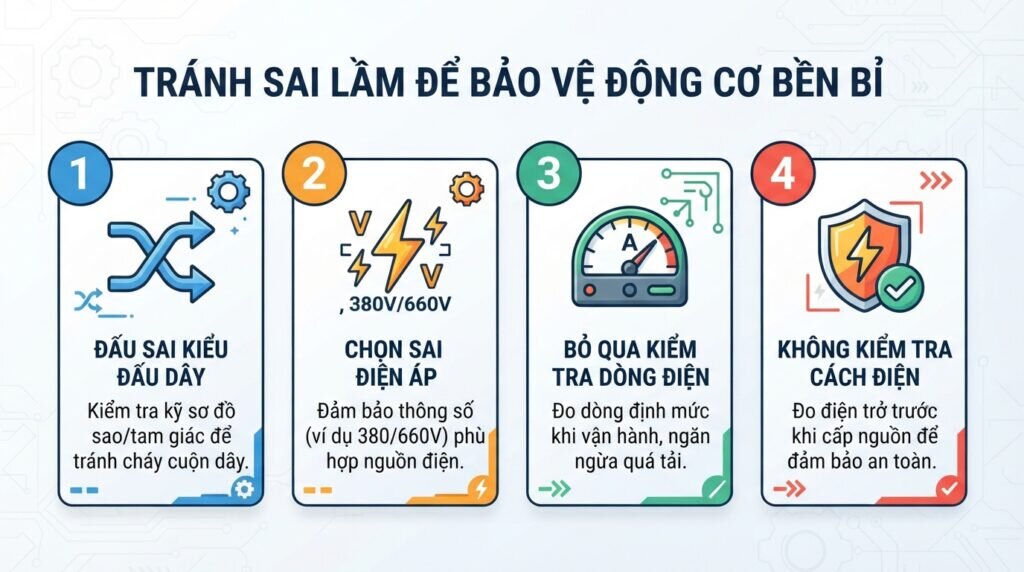

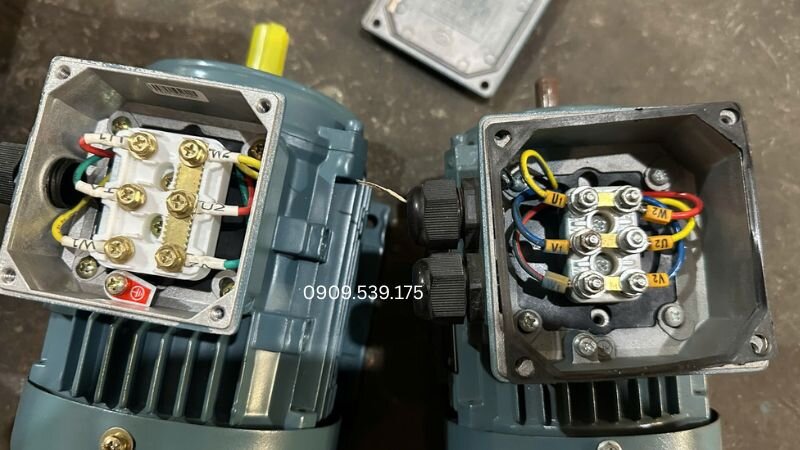

Nhận biết các lỗi phổ biến để tránh hư hỏng motor khi chuyển đổi điện áp
Lưu ý khi vận hành motor sau khi chuyển sang nguồn 3 pha 220V
Sau khi hoàn thành cách đấu motor 3 pha 380V sang 3 pha 220V, cần theo dõi hoạt động của động cơ trong thời gian đầu để đảm bảo đấu nối chính xác và vận hành an toàn.
Kiểm tra dòng điện: Dùng ampe kìm đo dòng điện của từng pha và đối chiếu với dòng định mức trên tem motor. Nếu dòng vượt mức cho phép, cần dừng máy để kiểm tra lại cách đấu và tải.
Theo dõi nhiệt độ động cơ: Quan sát nhiệt độ vỏ motor trong quá trình vận hành. Nếu động cơ nóng bất thường, phát ra tiếng ồn hoặc rung mạnh, cần ngắt nguồn và kiểm tra ngay.
Kiểm tra chiều quay: Sau khi cấp điện, xác nhận motor quay đúng chiều yêu cầu. Nếu quay ngược, chỉ cần đảo vị trí bất kỳ hai dây pha ở đầu vào.
Quan sát trong thời gian đầu: Nên theo dõi motor khoảng 15-30 phút sau khi chuyển đổi. Nếu động cơ chạy êm, dòng điện ổn định và không phát nhiệt bất thường thì có thể đưa vào vận hành bình thường.

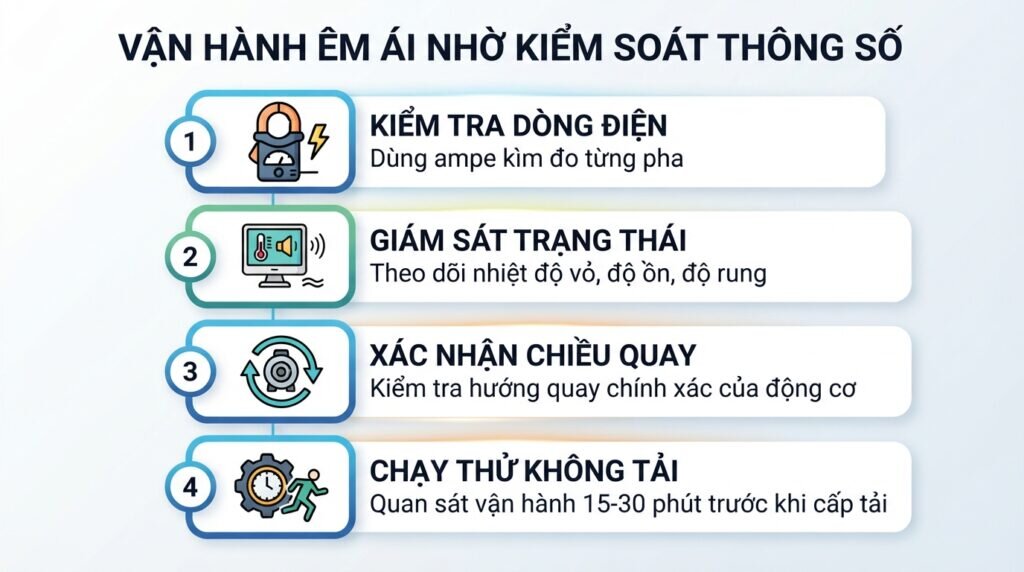

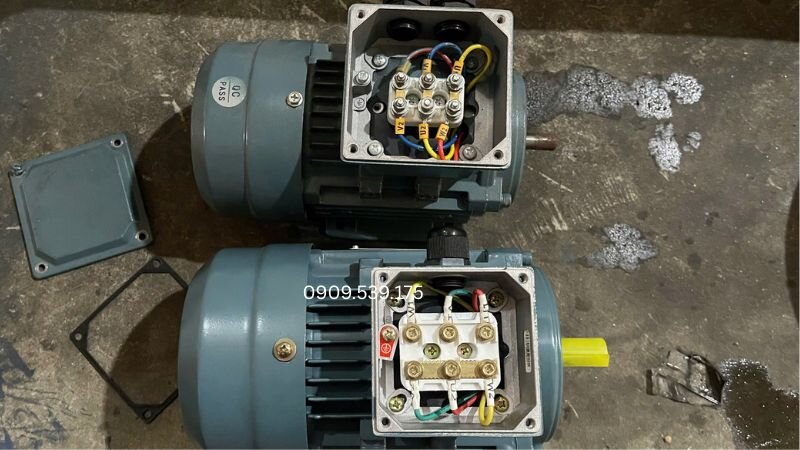

Theo dõi hoạt động của motor sau khi đấu nối để đảm bảo vận hành ổn định
Câu hỏi thường gặp
Có cần cài đặt lại thông số biến tần sau khi đổi sang đấu 220V không?
Có. Nên kiểm tra lại các thông số như dòng định mức, tần số cơ bản và chế độ bảo vệ để phù hợp với động cơ sau khi chuyển đổi.
Có thể chuyển đổi nhiều lần giữa đấu 380V và 220V không?
Được, nếu motor có 6 đầu dây và luôn đấu đúng sơ đồ của nhà sản xuất. Mỗi lần chuyển đổi cần ngắt hoàn toàn nguồn điện.
Motor chạy được nhưng tăng tốc chậm có phải đấu sai không?
Chưa chắc. Hiện tượng này có thể do thời gian tăng tốc trên biến tần được cài đặt quá dài hoặc tải khởi động lớn.
Có cần cân chỉnh lại rơ le nhiệt sau khi chuyển sang nguồn 220V không?
Có. Rơ le nhiệt cần được cài đặt theo dòng làm việc mới của động cơ để bảo vệ quá tải chính xác.
Sau khi chuyển đổi có cần chạy thử không tải trước không?
Nên chạy không tải vài phút để kiểm tra độ êm, tiếng ồn và hoạt động của động cơ trước khi đưa vào làm việc với tải thực tế.
Kết luận
Cách đấu motor 3 pha 380V sang 3 pha 220V sẽ an toàn và hiệu quả khi động cơ hỗ trợ điện áp 220/380V, có đủ 6 đầu dây và được đấu đúng sơ đồ của nhà sản xuất. Trước khi cấp điện, cần kiểm tra kỹ cách đấu, dòng điện và tình trạng cách điện để tránh hư hỏng động cơ. Thực hiện đúng kỹ thuật sẽ giúp motor vận hành ổn định, đạt đủ công suất và kéo dài tuổi thọ thiết bị.
