Cách chọn dây điện 3 pha theo công suất được thực hiện đúng là rất quan trọng để đảm bảo an toàn và hiệu suất trong hệ thống điện. Dây điện không chỉ cần đủ khả năng tải công suất mà còn phải đáp ứng các tiêu chuẩn kỹ thuật để tránh tình trạng quá tải, chập điện hoặc hư hỏng thiết bị. Trong bài viết này, chúng ta sẽ tìm hiểu các yếu tố cần xem xét khi chọn dây điện 3 pha theo công suất.

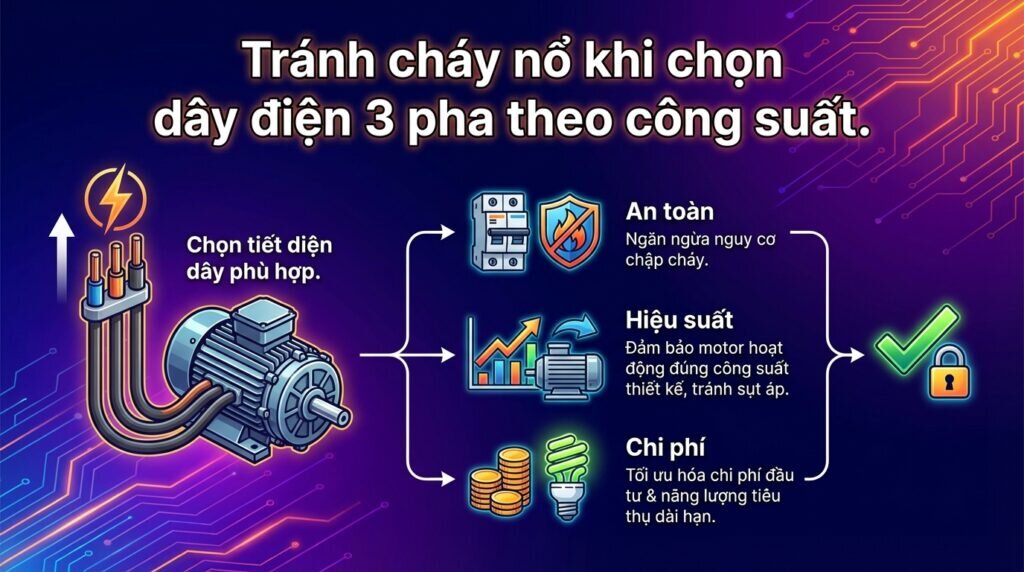

Tầm quan trọng của việc chọn đúng dây dẫn điện 3 pha

Việc chọn dây điện 3 pha đúng rất quan trọng vì những lý do sau:

An toàn điện

Dây dẫn không đúng tiêu chuẩn có thể dẫn đến hiện tượng quá tải, gây ra chập điện, hỏa hoạn hoặc tai nạn điện. Chọn dây điện 3 pha phù hợp giúp giảm thiểu rủi ro cho người sử dụng và thiết bị.

Hiệu suất hệ thống

Dây dẫn không đủ kích thước có thể làm giảm hiệu suất truyền tải điện, dẫn đến tổn thất năng lượng và giảm hiệu suất hoạt động của thiết bị. Chọn dây điện 3 pha đúng kích thước giúp duy trì hiệu suất tối ưu cho hệ thống.

Tầm quan trọng của việc chọn đúng dây dẫn điện 3 pha
Tầm quan trọng của việc chọn đúng dây dẫn điện 3 pha

Thời gian sử dụng

Chọn dây điện 3 pha chất lượng tốt và phù hợp giúp tăng tuổi thọ của dây và thiết bị. Dây dẫn quá tải hoặc không đạt tiêu chuẩn có thể bị hỏng nhanh chóng, gây thiệt hại về kinh tế.

Tuân thủ quy định pháp luật

Nhiều quốc gia có quy định nghiêm ngặt về việc lắp đặt dây dẫn điện. Chọn dây điện 3 pha đúng giúp đảm bảo rằng hệ thống điện của bạn tuân thủ các tiêu chuẩn và quy định hiện hành.

Chi phí bảo trì

Sử dụng dây dẫn phù hợp giúp giảm thiểu chi phí bảo trì và sửa chữa. Dây dẫn hỏng hóc thường xuyên sẽ dẫn đến chi phí phát sinh và gián đoạn trong hoạt động của hệ thống.

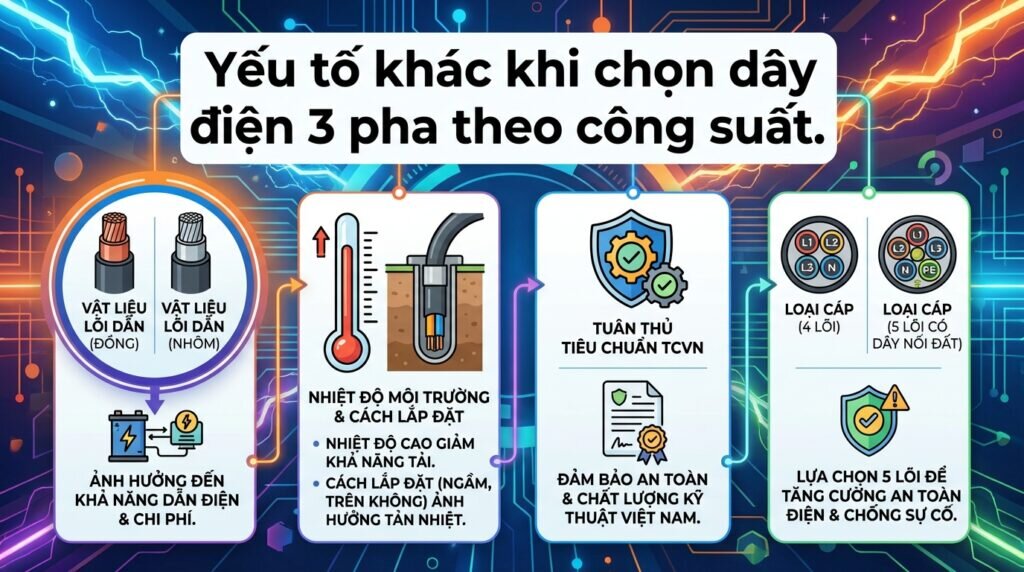

Những yếu tố ảnh hưởng đến việc chọn dây dẫn điện 3 pha

Khi chọn dây điện 3 pha, có nhiều yếu tố cần xem xét để đảm bảo an toàn và hiệu suất cho hệ thống điện. Dưới đây là những yếu tố chính:

  • Xác định tổng công suất tiêu thụ của hệ thống điện để chọn dây điện 3 pha có khả năng tải phù hợp. Công suất tải sẽ ảnh hưởng đến kích thước và loại dây dẫn cần sử dụng.
  • Chiều dài của dây dẫn ảnh hưởng đến điện trở và tổn thất điện năng. Dây dẫn dài hơn có thể cần kích thước lớn hơn để giảm thiểu tổn thất điện.
  • Nhiệt độ môi trường xung quanh và khả năng tản nhiệt của dây dẫn cũng cần được xem xét. Nhiệt độ cao có thể làm tăng điện trở và giảm khả năng tải của dây.
  • Có nhiều loại dây dẫn khác nhau, như dây đồng và dây nhôm. Dây đồng có độ dẫn điện cao hơn, nhưng giá cả cũng cao hơn. Lựa chọn loại dây phù hợp với ngân sách và yêu cầu kỹ thuật của hệ thống.
Những yếu tố ảnh hưởng đến việc chọn dây dẫn điện 3 pha
Những yếu tố ảnh hưởng đến việc chọn dây dẫn điện 3 pha
  • Số lượng dây dẫn cần thiết phụ thuộc vào số pha trong hệ thống. Hệ thống 3 pha cần ít nhất ba dây dẫn để truyền tải điện.
  • Tuân thủ các tiêu chuẩn và quy định quốc gia hoặc địa phương về điện. Điều này đảm bảo rằng hệ thống điện được lắp đặt an toàn và hợp pháp.
  • Đối với các ứng dụng cần di chuyển hoặc uốn cong dây, cần chọn loại dây dẫn có độ linh hoạt cao và độ bền tốt để tránh hư hỏng.
  • Cân nhắc ngân sách cho ứng dụng, chọn dây điện 3 pha có chất lượng tốt thường có giá cao hơn, nhưng đầu tư vào dây dẫn chất lượng có thể tiết kiệm chi phí bảo trì trong tương lai.
Xem thêm:  Tất tần tật về thông số kỹ thuật motor 1 pha đầy đủ và chi tiết nhất

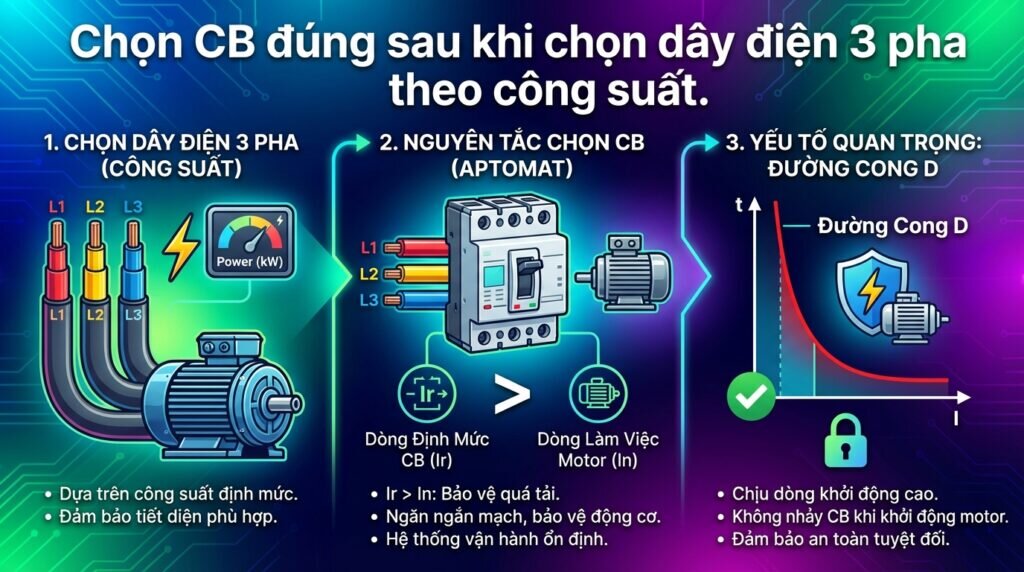

Hướng dẫn cách chọn dây điện 3 pha theo công suất

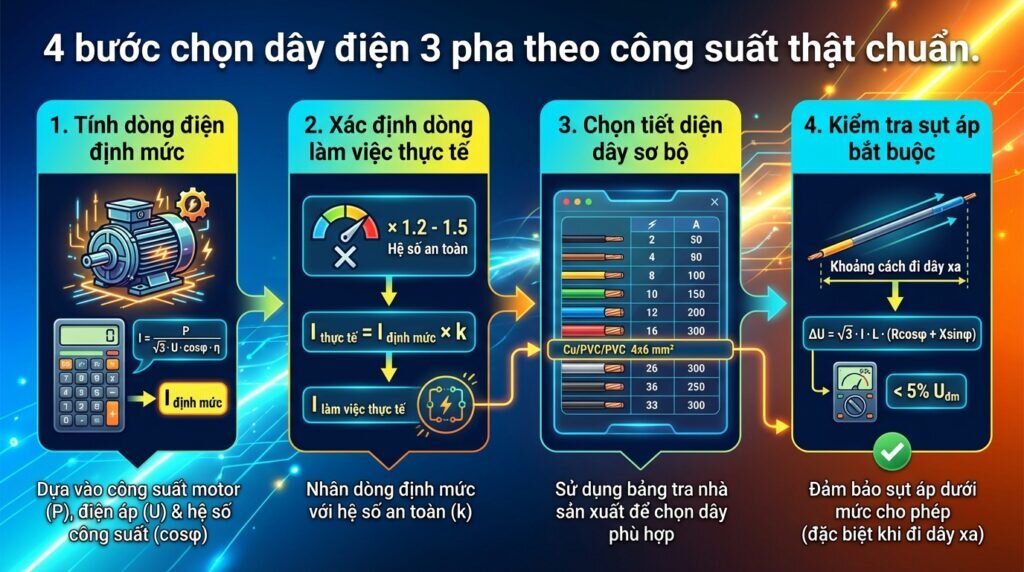

Việc chọn dây điện 3 pha phù hợp là rất quan trọng để đảm bảo an toàn, hiệu suất và độ bền cho hệ thống điện. Dưới đây là các bước chi tiết trong quá trình chọn dây điện 3 pha :

Xác định công suất

Xác định công suất của thiết bị hoặc tải mà bạn sẽ sử dụng, thường được ghi trên nhãn hoặc trong tài liệu kỹ thuật (tính bằng kilowatt (kW) hoặc megawatt (MW)). Ví dụ, nếu bạn có một máy bơm có công suất 15kW, bạn sẽ lấy giá trị này để tính toán.

Nếu bạn có nhiều thiết bị, hãy cộng tất cả công suất của chúng lại để có tổng công suất cần thiết cho hệ thống. Ví dụ: nếu có 3 thiết bị với công suất lần lượt là 5kW, 10kW và 15kW, tổng công suất sẽ là 30kW.

Hướng dẫn cách chọn dây dẫn điện 3 pha theo công suất
Hướng dẫn cách chọn dây dẫn điện 3 pha theo công suất

Xác định điện áp

Xác định điện áp định mức của hệ thống điện 3 pha mà bạn sẽ sử dụng. Thông thường, điện áp cho hệ thống 3 pha là 380V hoặc 400V ở nhiều quốc gia. Nếu không chắc chắn, hãy kiểm tra tài liệu kỹ thuật hoặc nhãn của nguồn điện.

Bạn cũng có thể cần tính điện áp giữa các pha hoặc điện áp giữa pha và đất, tùy thuộc vào cách kết nối và ứng dụng của bạn.

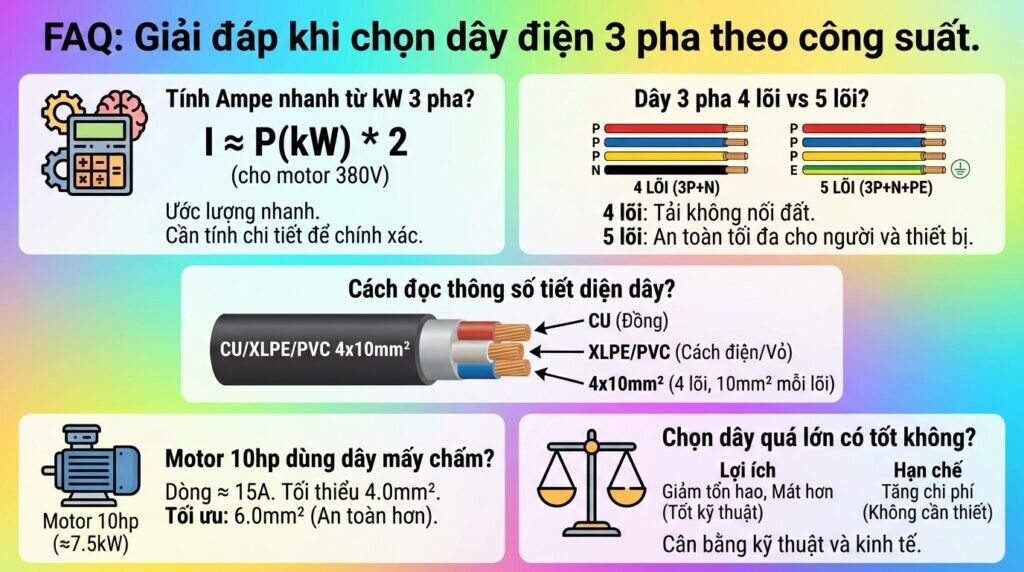

Tính dòng điện

Sử dụng công thức để tính dòng điện cho hệ thống 3 pha:

I= P/(√3 x U x cosφ x hiệu suất)

Trong đó:

  • I: dòng điện (A)
  • P: công suất (kW)
  • U: điện áp (V)
  • cosϕ: hệ số công suất (thường từ 0.8 đến 1 cho động cơ điện).

Lựa chọn dây dẫn điện 3 pha phù hợp

Lựa chọn dây dẫn điện 3 pha phù hợp
Lựa chọn dây dẫn điện 3 pha phù hợp

Sau khi đã có kết quả tính toán tiếp đến ta sẽ thực hiện lựa chọn dây điện 3 pha như sau:

  • Dựa vào dòng điện tính được, tham khảo bảng tra tiết diện dây dẫn để chọn kích thước dây phù hợp.
  • Chọn loại dây dẫn:
    • Chất liệu: Nên sử dụng dây dẫn đồng vì có khả năng dẫn điện tốt hơn và độ bền cao hơn so với dây nhôm.
    • Cách điện: Chọn dây điện 3 pha có cách điện tốt, chống cháy và chịu nhiệt. Các loại dây dẫn như PVC hoặc XLPE thường được sử dụng.
  • Đảm bảo rằng dây dẫn có thể chịu được nhiệt độ làm việc tối đa trong điều kiện lắp đặt. Nên chọn dây dẫn có khả năng chịu nhiệt từ 70°C trở lên.
  • Đảm bảo tuân thủ các quy định và tiêu chuẩn an toàn điện hiện hành trong khu vực lắp đặt. Điều này không chỉ đảm bảo an toàn mà còn giúp tránh các vấn đề pháp lý.

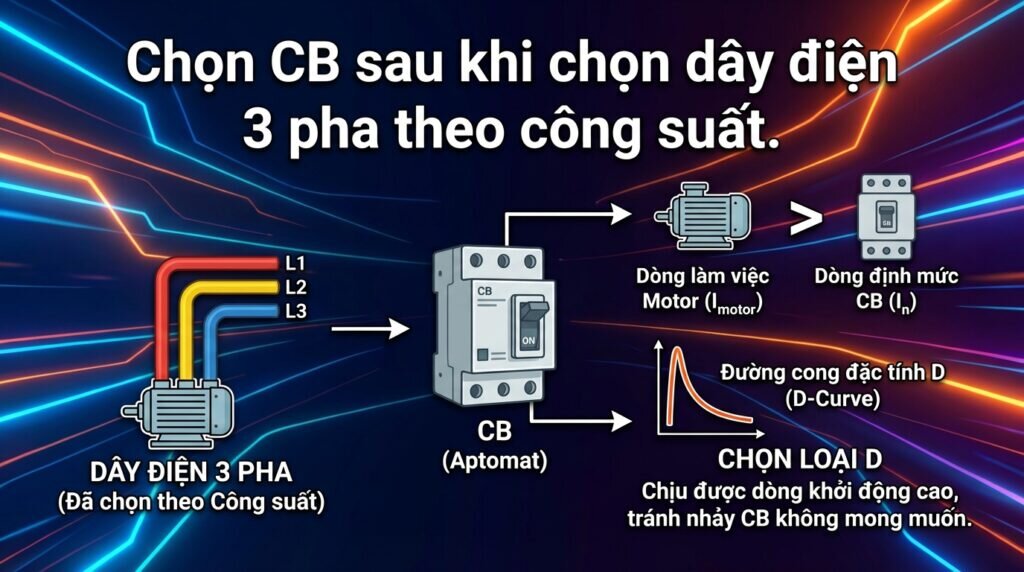

Chọn dây dẫn cho motor điện

Việc chọn dây điện 3 pha cho motor điện là rất quan trọng để đảm bảo an toàn và hiệu suất hoạt động tốt. Dưới đây là các bước chi tiết để chọn dây điện 3 pha phù hợp cho motor điện:

Xem thêm:  Hộp giảm tốc là gì? Cấu tạo, phân loại và ứng dụng

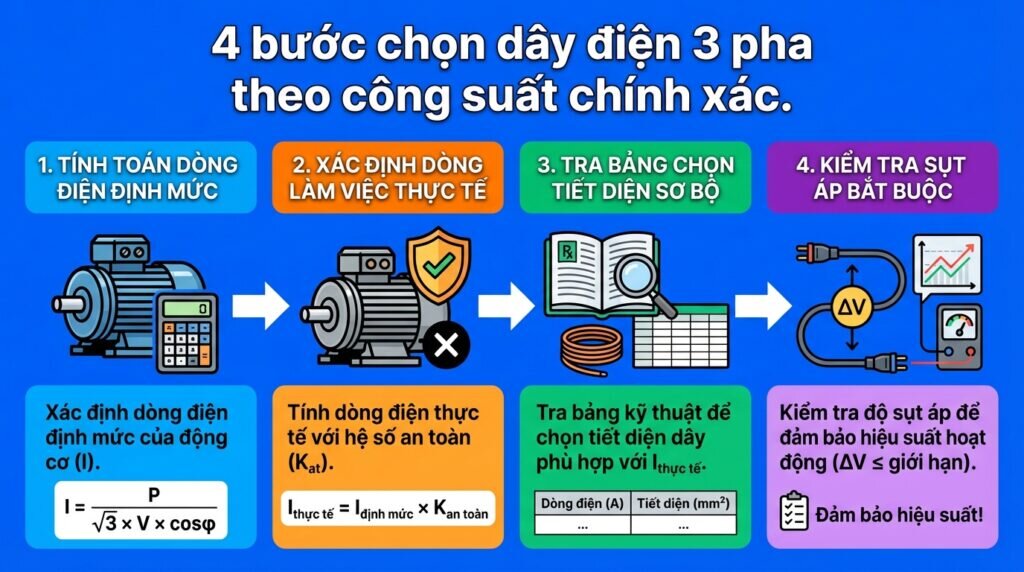

Bước 1: Xác định công suất của motor

Công suất định mức: Tìm hiểu công suất của motor (tính bằng kilowatt (kW) hoặc mã lực (HP)). Thông tin này thường có trên nhãn motor hoặc trong tài liệu kỹ thuật.

Bước 2: Xác định điện áp

Điện áp hệ thống: Xác định điện áp định mức mà motor sẽ hoạt động (thường là 220V, 380V hoặc 400V), điều này rất quan trọng để tính toán dòng điện.

Bước 3: Tính toán dòng điện

Sử dụng công thức tính dòng điện

 I= P/(√3 x U x cosφ x hiệu suất)

Bước 4: Chọn tiết diện dây dẫn

Dựa vào dòng điện tính được, tham khảo bảng tiêu chuẩn tiết diện dây dẫn để chọn kích thước dây phù hợp.

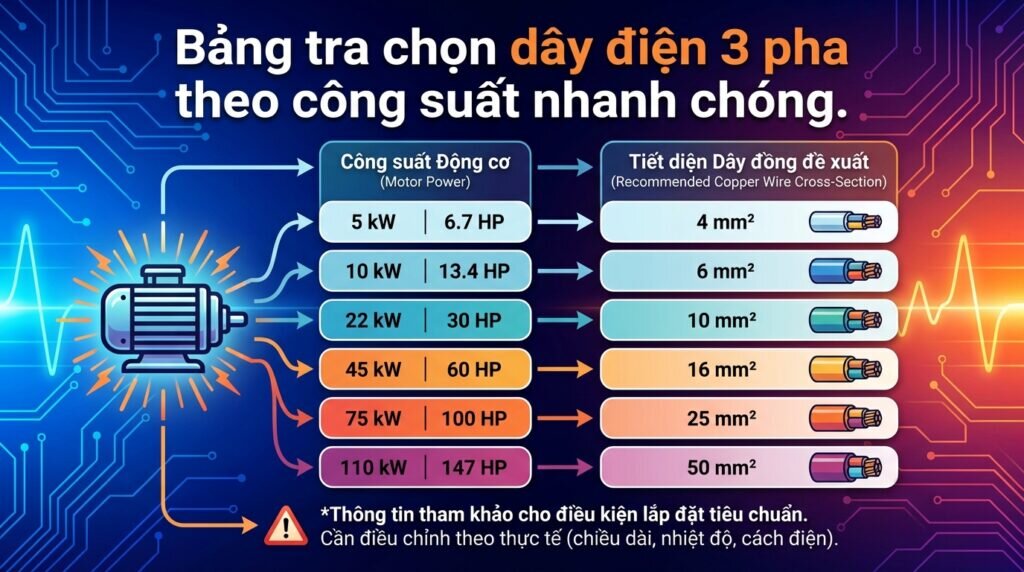

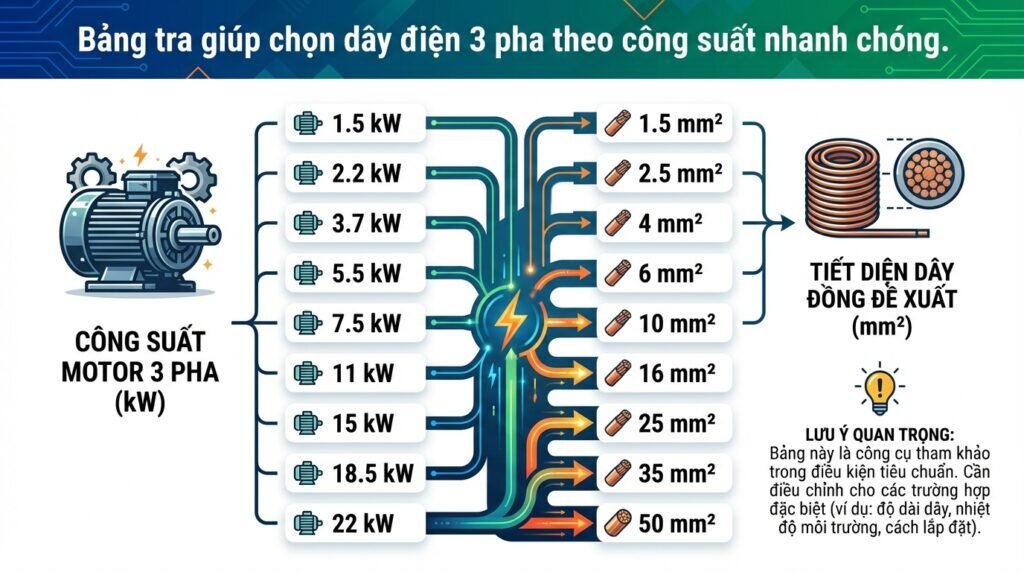

Bảng tra tiết diện dẫn 3 pha theo công suất
Bảng tra tiết diện dẫn 3 pha theo công suất

Bước 5: Xem xét chiều dài dây dẫn

Đo chiều dài dây dẫn từ nguồn đến motor. Đối với dây dẫn dài, cần tính toán tổn thất điện áp, không nên vượt quá 5% so với điện áp định mức.

Bước 6: Chọn loại dây dẫn

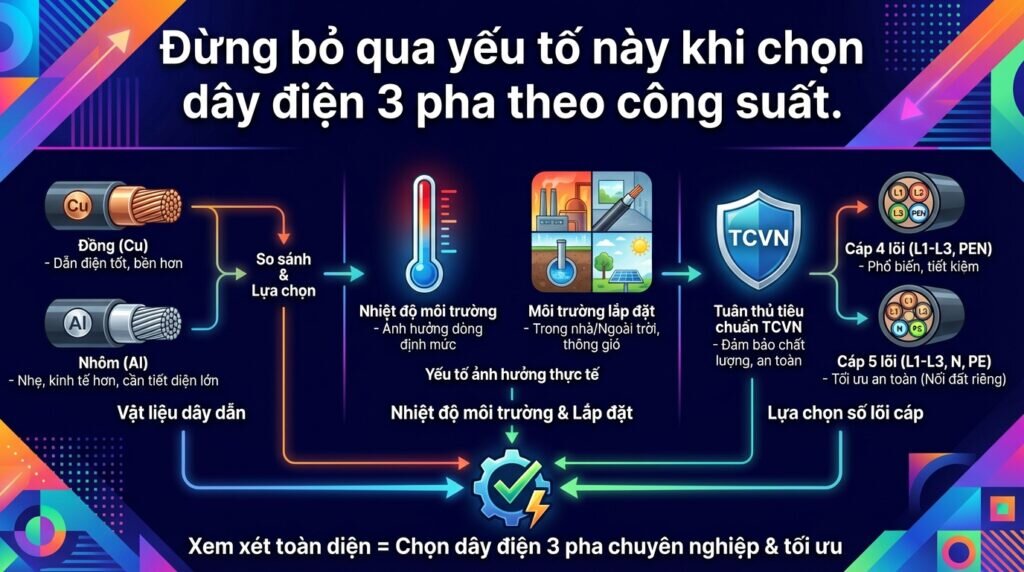

Khi chọn dây dẫn cho hệ thống điện 3 pha, việc lựa chọn chất liệu và khả năng cách điện là rất quan trọng, ảnh hưởng trực tiếp đến hiệu suất và độ bền của hệ thống điện.

Chất liệu dây dẫn

Đầu tiên, về chất liệu dây dẫn, có hai lựa chọn chính là dây dẫn bằng đồng và dây dẫn bằng nhôm.

  • Dây dẫn bằng đồng (Cu) là lựa chọn phổ biến hơn. Đồng có khả năng dẫn điện tốt, với điện trở thấp, giúp giảm thiểu tổn thất điện năng. Ngoài ra, dây dẫn đồng có độ bền cao, chịu lực tốt và ít bị oxi hóa, giúp kéo dài tuổi thọ của hệ thống. Dễ dàng uốn cong cũng là một ưu điểm, giúp lắp đặt thuận tiện trong các không gian chật hẹp. Tuy nhiên, dây dẫn đồng thường có chi phí cao hơn so với dây nhôm.
  • Ngược lại, dây dẫn bằng nhôm (Al) là một lựa chọn tiết kiệm chi phí. Dây nhôm có giá thành thấp hơn, nhẹ hơn, thuận tiện cho việc vận chuyển và lắp đặt. Tuy nhiên, nó có khả năng dẫn điện kém hơn so với đồng, do đó dẫn đến tổn thất điện năng lớn hơn. Ngoài ra, dây nhôm dễ bị oxi hóa, gây ra các vấn đề về tiếp xúc và liên kết.
Chất liệu dây dẫn cho motor điện
Chất liệu dây dẫn cho motor điện

Khả năng cách điện

Tiếp theo, khả năng cách điện cũng là yếu tố quan trọng khi chọn dây điện 3 pha. Có nhiều loại cách điện khác nhau:

  • PVC (Polyvinyl Chloride) là một lựa chọn thông dụng. Nó có khả năng chống ẩm và chịu nhiệt tốt, phù hợp cho nhiều ứng dụng. Giá thành rẻ và dễ dàng lắp đặt cũng là những ưu điểm của PVC. Tuy nhiên, nó không chịu được nhiệt độ cao quá 70°C.
  • XLPE (Cross-linked Polyethylene) là một lựa chọn khác có khả năng chịu nhiệt tốt hơn, lên đến 90°C hoặc cao hơn. Loại cách điện này chống ẩm, hóa chất và có độ bền cao, phù hợp với môi trường khắc nghiệt. Tuy nhiên, giá thành của dây dẫn XLPE thường cao hơn so với PVC.

Ảnh hưởng của việc chọn sai dây dẫn điện 3 pha

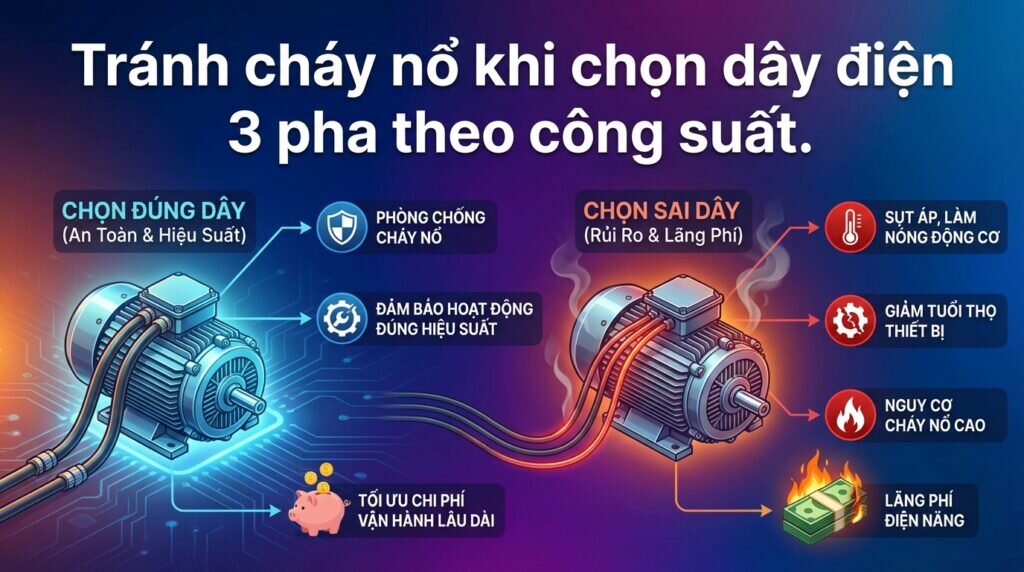

Việc chọn dây điện 3 pha sai có thể gây ra nhiều vấn đề nghiêm trọng, ảnh hưởng đến hiệu suất, an toàn và tuổi thọ của hệ thống điện. Dưới đây là một số ảnh hưởng chính:

Xem thêm:  Hướng dẫn cách đấu công tắc đảo chiều chuẩn xác và dễ thực hiện nhất
Ảnh hưởng của việc chọn sai dây dẫn điện 3 pha
Ảnh hưởng của việc chọn sai dây dẫn điện 3 pha
  • Chọn dây điện 3 pha có tiết diện nhỏ hơn so với yêu cầu sẽ dẫn đến tổn thất điện năng cao, gây ra hiện tượng quá tải và làm giảm hiệu suất của hệ thống điện. Điều này có thể dẫn đến việc tăng chi phí điện năng.
  • Chọn dây điện 3 pha không đủ khả năng chịu tải sẽ sinh nhiệt cao hơn bình thường, có thể dẫn đến nóng chảy cách điện, gây ra nguy cơ cháy nổ và hỏng hóc thiết bị.
  • Việc sử dụng dây dẫn không phù hợp có thể làm giảm tuổi thọ của các thiết bị điện do sự biến đổi điện áp và dòng điện không ổn định, ảnh hưởng đến hoạt động của máy móc.
  • Chọn dây điện 3 pha quá tải có thể dẫn đến hiện tượng chập điện, gây ra hư hỏng thiết bị và nguy cơ cháy nổ, ảnh hưởng đến an toàn của con người và tài sản.
  • Dây dẫn không đủ kích thước có thể gây ra sụt giảm điện áp, ảnh hưởng đến hoạt động của thiết bị điện, làm giảm hiệu suất và gây ra tình trạng thiết bị hoạt động không ổn định.

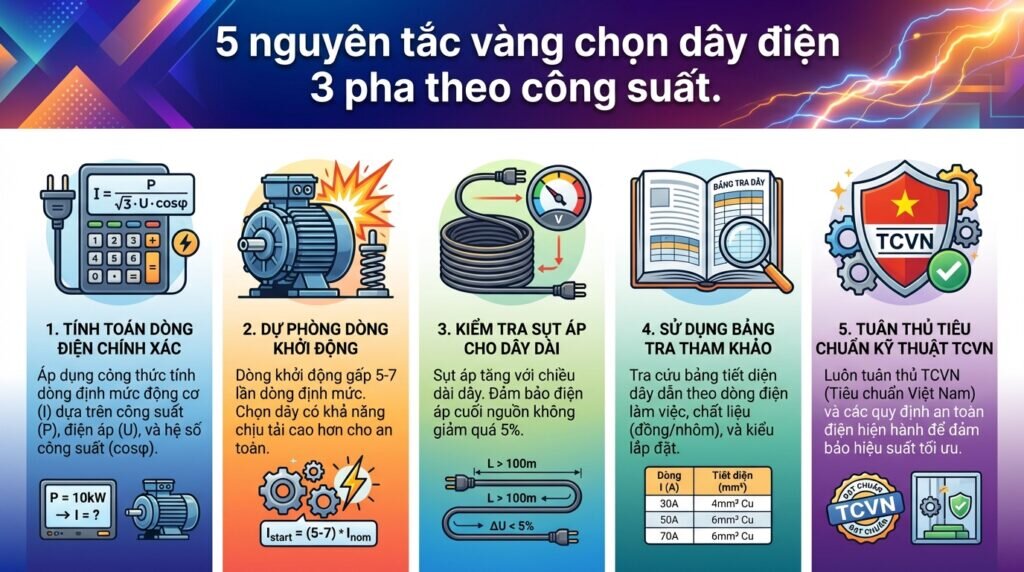

Những lưu ý khi chọn dây dẫn điện 3 pha theo công suất

Khi chọn dây dẫn điện cho hệ thống 3 pha theo công suất, có một số lưu ý quan trọng cần xem xét để đảm bảo an toàn và hiệu quả hoạt động. Dưới đây là những điểm cần lưu ý:

Những lưu ý khi chọn dây dẫn điện 3 pha theo công suất
Những lưu ý khi chọn dây dẫn điện 3 pha theo công suất
  • Tính toán tổng công suất tiêu thụ của các thiết bị trong hệ thống 3 pha. Điều này giúp xác định kích thước để chọn dây điện 3 pha phù hợp.
  • Xem xét công suất định mức của từng thiết bị để có thông tin chính xác hơn.
  • Sử dụng bảng tra kích thước dây dẫn theo tiêu chuẩn (như TCVN) để chọn kích thước phù hợp với công suất và chiều dài dây dẫn.
  • Độ sụt áp cho phép trong hệ thống 3 pha thường được quy định từ 2% đến 5%. Tính toán để đảm bảo độ sụt áp không vượt quá giới hạn cho phép.
  • Dây đồng có khả năng dẫn điện tốt hơn và ít bị oxi hóa hơn, nhưng có giá thành cao hơn. Dây nhôm nhẹ hơn và rẻ hơn, nhưng cần chọn kích thước lớn hơn để đạt cùng công suất.
  • Chọn dây dẫn có khả năng chịu nhiệt phù hợp với môi trường lắp đặt. Dây dẫn phải có khả năng hoạt động trong khoảng nhiệt độ mà không bị hư hỏng.
  • Trong hệ thống 3 pha, cần có đủ dây cho ba pha và một dây trung tính (nếu cần). Đảm bảo rằng số lượng dây dẫn đủ cho hệ thống hoạt động ổn định.
  • Thực hiện kiểm tra định kỳ dây dẫn để phát hiện các vấn đề tiềm ẩn như hư hỏng cách điện hoặc mối nối.

Kết luận

Chọn dây điện 3 pha là một quy trình cần thiết để đảm bảo an toàn và hiệu suất cho hệ thống điện. Bằng cách xem xét kỹ công suất, loại dây và các yếu tố kỹ thuật khác, bạn có thể đảm bảo rằng hệ thống điện của mình hoạt động ổn định và bền bỉ. Đầu tư vào dây điện chất lượng sẽ giúp kéo dài tuổi thọ của thiết bị và giảm thiểu rủi ro trong quá trình sử dụng.
