Bộ bảo vệ pha motor điện: Nguyên lý hoạt động và cách đấu nối

Trong quá trình vận hành các hệ thống máy móc, nỗi lớn nhất của người dùng chính là việc cuộn dây đồng bị cháy hỏng đột ngột do sự cố nguồn điện lưới. Để giải quyết triệt để vấn đề này, việc trang bị một bộ bảo vệ pha motor điện. Bài viết này sẽ giải đáp chi tiết về nguyên lý hoạt động, các loại sự cố thường gặp và cách đấu nối chuẩn kỹ thuật để bảo vệ chiếc động cơ điện (motor điện) của khách hàng một cách tốt nhất.

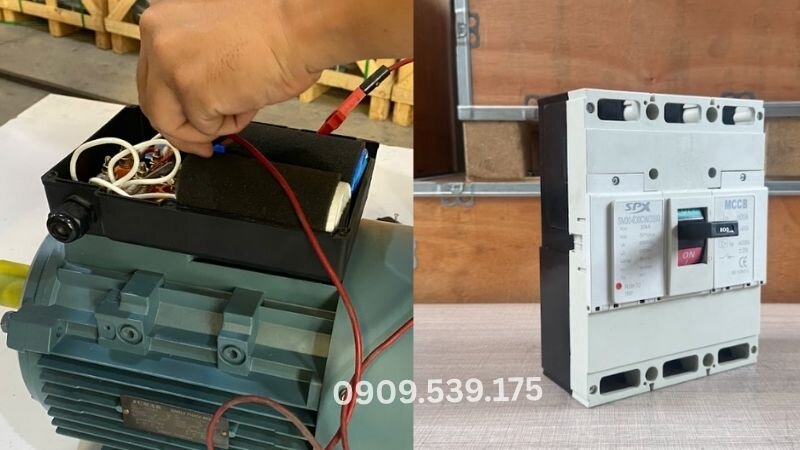

Bộ bảo vệ pha motor điện là gì?

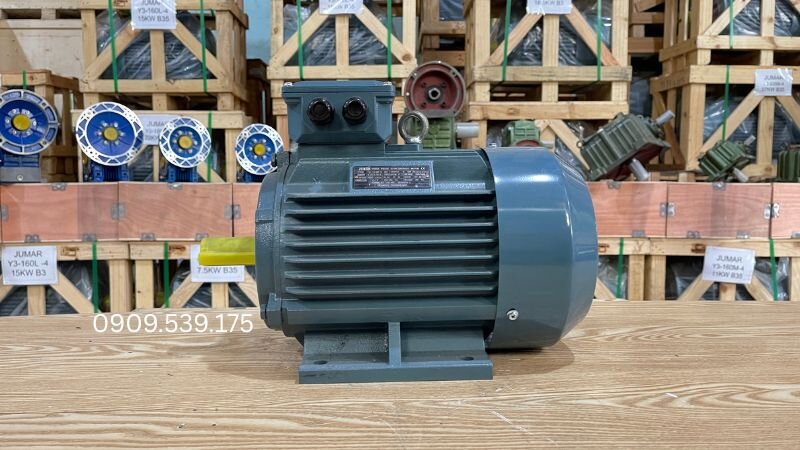

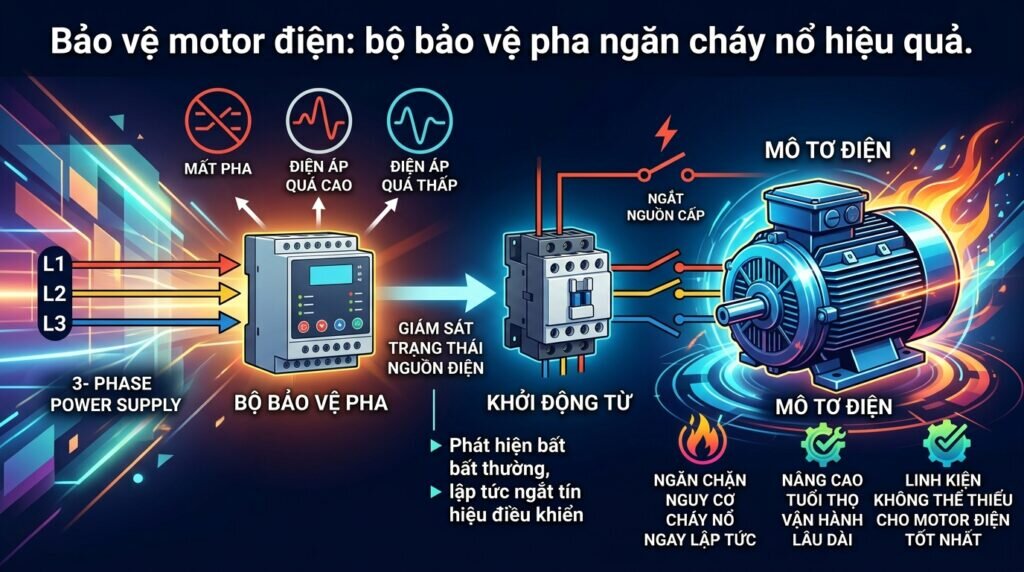

Bộ bảo vệ pha là một thiết bị điện tử thông minh chuyên dùng để giám sát trạng thái của nguồn điện cấp vào cho motor điện. Khi phát hiện các dấu hiệu bất thường như mất một trong ba pha, điện áp quá cao hoặc quá thấp, thiết bị này sẽ ngay lập tức ngắt tín hiệu điều khiển của khởi động từ, từ đó ngắt nguồn cấp cho mô tơ điện để ngăn chặn nguy cơ cháy nổ ngay lập tức. Đây là linh kiện không thể thiếu nếu khách hàng muốn sở hữu một chiếc motor điện tốt nhất với tuổi thọ vận hành lâu dài.

Nguyên lý hoạt động của bộ bảo vệ pha

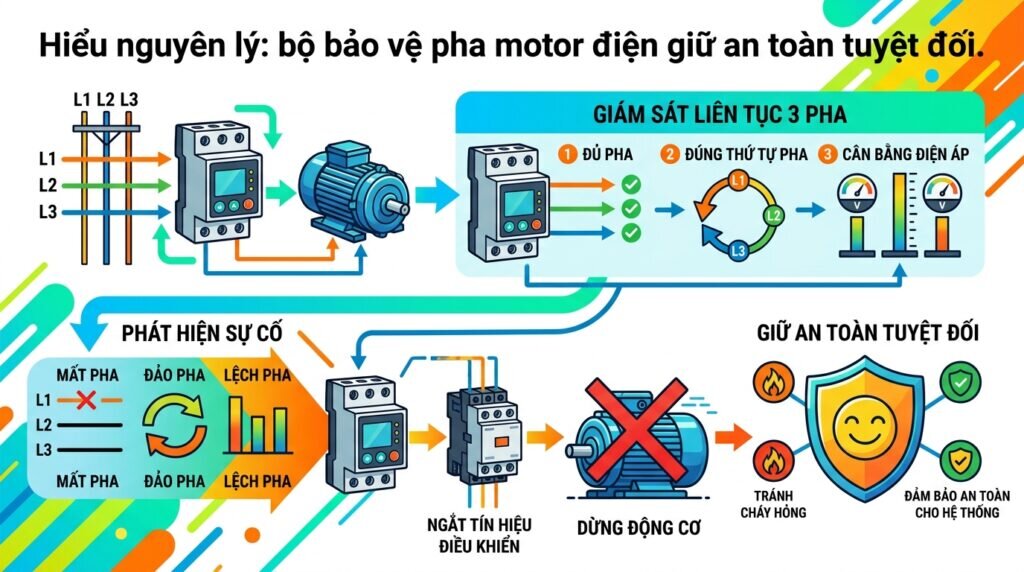

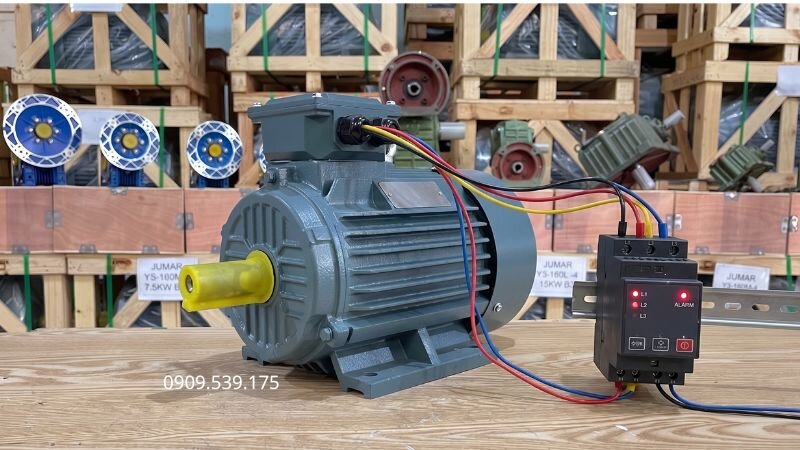

Bộ bảo vệ pha hoạt động bằng cách liên tục giám sát điện áp của 3 pha trong hệ thống, kiểm tra tình trạng đủ pha, đúng thứ tự và độ cân bằng điện áp. Khi phát hiện sự cố như mất pha, đảo pha hoặc lệch pha, thiết bị sẽ nhanh chóng ngắt tín hiệu điều khiển để dừng động cơ, giúp tránh cháy hỏng và đảm bảo an toàn cho hệ thống.

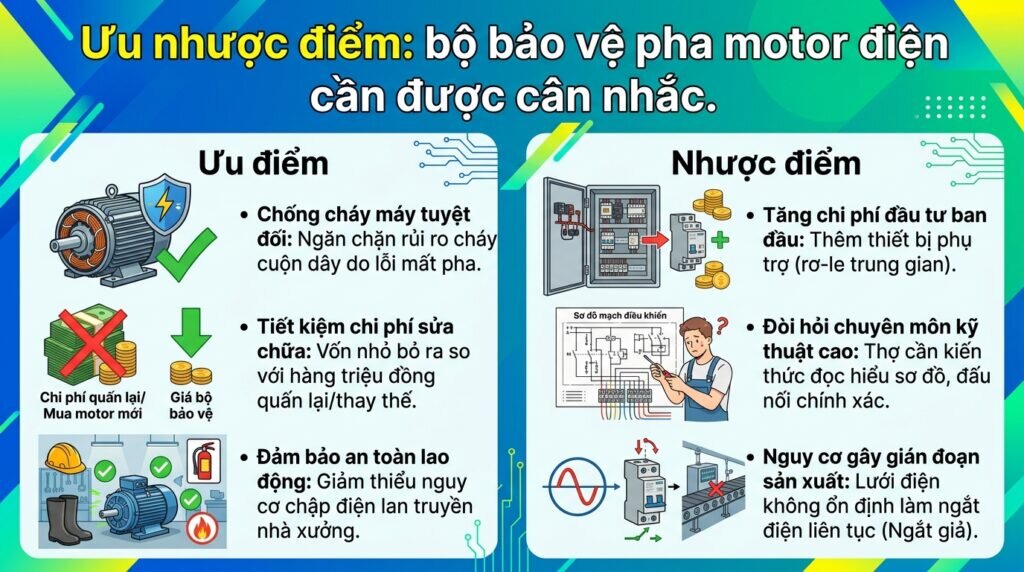

Ưu nhược điểm khi sử dụng bộ bảo vệ pha motor điện

Việc lắp đặt thêm phụ kiện này mang lại nhiều giá trị thực tế nhưng cũng cần cân nhắc về một số hạn chế nhất định:

Ưu điểm:

• Chống cháy máy tuyệt đối: Ngăn chặn 100% rủi ro cháy cuộn dây do lỗi mất pha – nguyên nhân số 1 gây hỏng hóc ở các dòng động cơ điện công nghiệp.
• Tiết kiệm chi phí sửa chữa: Thay vì phải tốn hàng triệu đồng để quấn lại dây hoặc xem xét giá motor mới để thay thế, khách hàng chỉ cần bỏ ra một khoản nhỏ để lắp bộ bảo vệ.
• Đảm bảo an toàn lao động: Giảm thiểu nguy cơ chập điện lan truyền trong nhà xưởng khi motor điện công nghiệp gặp sự cố.

Nhược điểm:

• Tăng chi phí đầu tư ban đầu: Ngoài giá thành của bản thân bộ bảo vệ pha, khách hàng sẽ phải chi thêm cho các thiết bị phụ trợ trong tủ điện như rơ-le trung gian.
• Đòi hỏi chuyên môn kỹ thuật cao: Thiết bị này yêu cầu thợ phải có kiến thức chuyên sâu để đọc hiểu sơ đồ mạch điều khiển và thực hiện đấu nối các tiếp điểm chuẩn xác.
• Nguy cơ gây gián đoạn sản xuất (Ngắt giả): Đối với các khu vực có điện lưới không ổn định nhưng vẫn nằm trong ngưỡng chịu đựng của motor, những bộ bảo vệ quá nhạy hoặc kém chất lượng có thể kích hoạt ngắt điện liên tục.

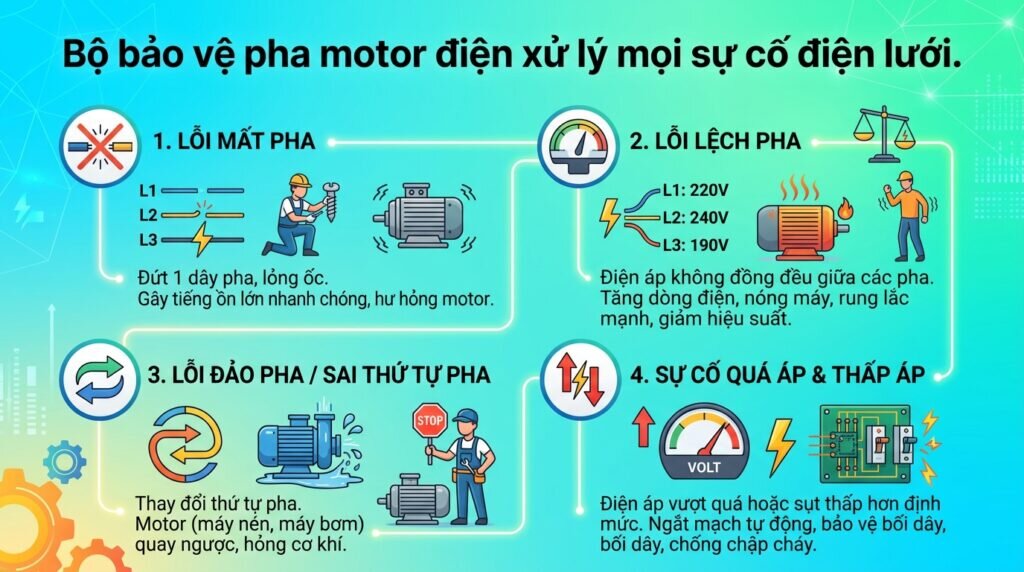

Các sự cố mà bộ bảo vệ pha cần xử lý

Khi doanh nghiệp hoặc khách hàng tiến hành mua motor điện để lắp đặt cho hệ thống máy móc, việc trang bị bộ bảo vệ pha là rất cần thiết nhằm phát hiện và xử lý kịp thời các sự cố về nguồn điện. Thiết bị này giúp động cơ vận hành ổn định, hạn chế nguy cơ cháy hỏng và nâng cao độ bền trong quá trình sử dụng. Dưới đây là những sự cố quan trọng mà bộ bảo vệ pha cần phát hiện và xử lý để đảm bảo an toàn cho hệ thống motor điện.

Lỗi mất pha

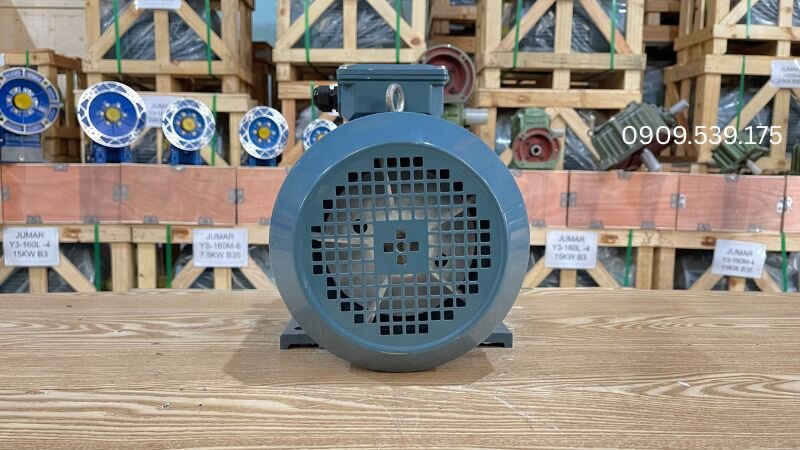

Đây là hiện tượng một trong 3 dây pha (L1, L2, L3) bị đứt do sự cố điện lưới hoặc lỏng ốc siết. Nếu không có bộ bảo vệ, motor điện sẽ gây ra tiếng ồn lớn chỉ trong vài phút.

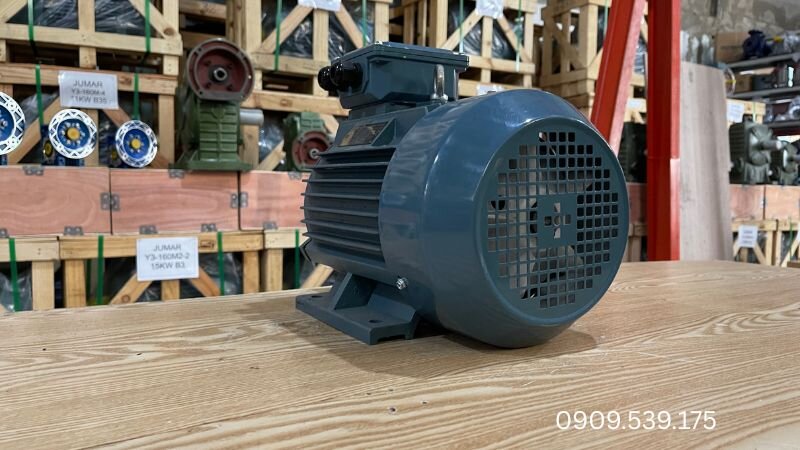

Lỗi lệch pha

Xảy ra khi điện áp giữa các pha không đồng đều. Lệch pha làm dòng điện tăng lên, gây nóng máy nhanh chóng, ảnh hưởng đến độ bền của các dòng động cơ điện nhập khẩu. Hiện tượng này còn khiến mô tơ hoạt động mất cân bằng, phát sinh rung lắc khó chịu và làm giảm đáng kể hiệu suất làm việc của hệ thống.

Lỗi đảo pha / Sai thứ tự pha

Rất nguy hiểm cho các thiết bị như máy nén khí hoặc máy bơm nước ly tâm vì nó làm motor quay ngược chiều thiết kế. Bộ bảo vệ pha sẽ ngăn không cho máy khởi động nếu phát hiện thứ tự pha bị hoán đổi. Điều này giúp bảo vệ các bộ phận cơ khí bên trong và ngăn chặn những tai nạn lao động đáng tiếc do thiết bị chuyển động sai hướng.

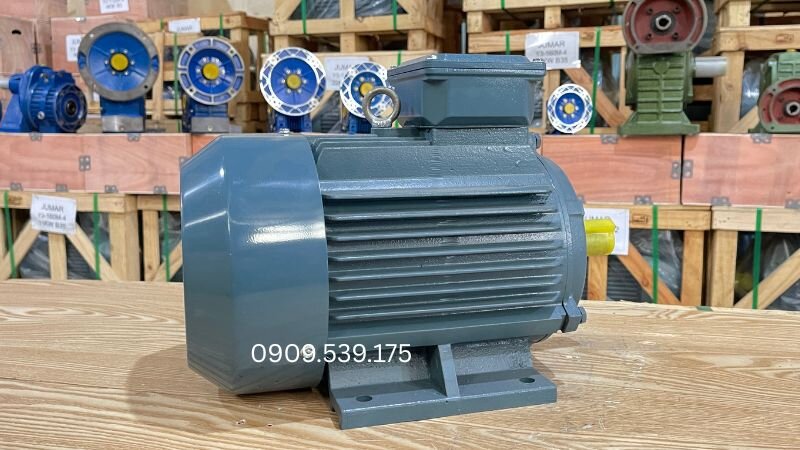

Sự cố quá áp và thấp áp

Điện áp tăng lên quá cao hoặc sụt xuống quá thấp so với định mức ghi trên thông số động cơ điện. Thiết bị bảo vệ sẽ tự động ngắt mạch để bảo vệ lớp cách điện của bối dây. Việc duy trì nguồn áp ổn định không chỉ ngăn chặn tình trạng chập cháy tức thời mà còn đảm bảo máy luôn vận hành như một chiếc motor điện tốt nhất trong dây chuyền.

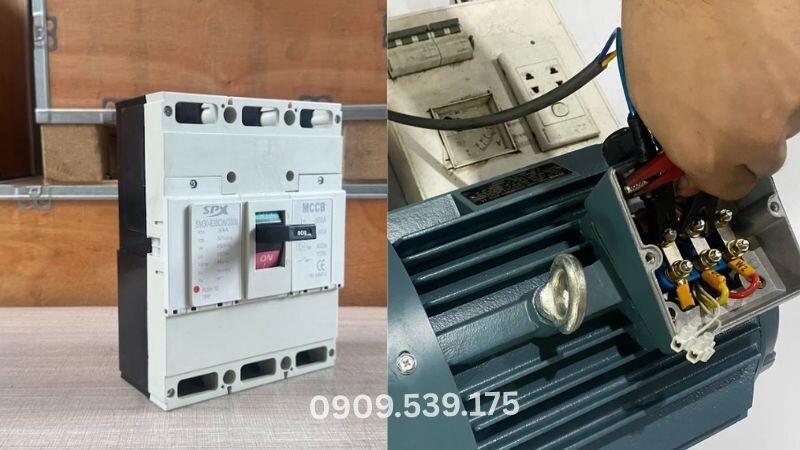

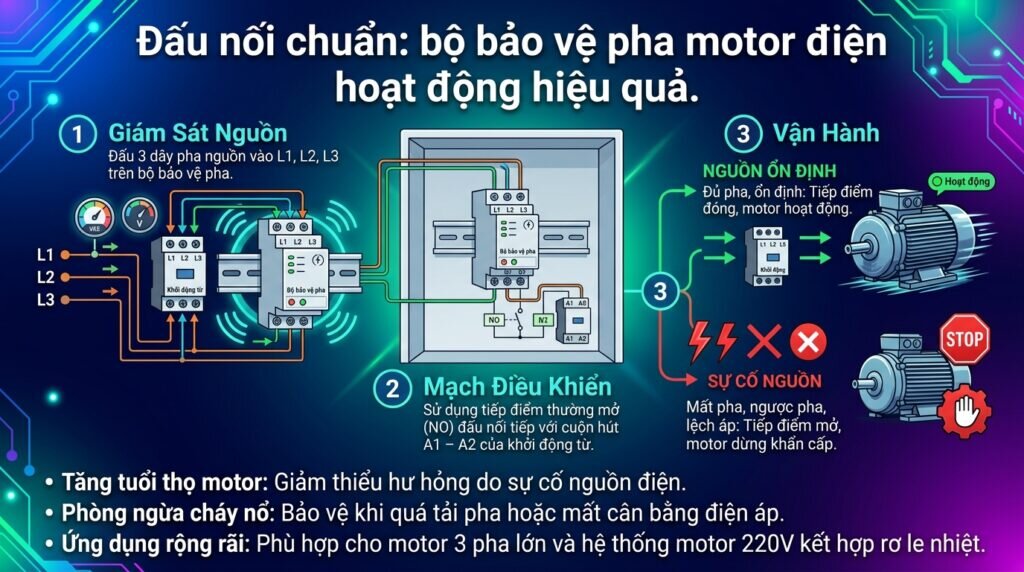

Hướng dẫn sơ đồ đấu nối bộ bảo vệ pha motor điện

Để bộ bảo vệ pha hoạt động chính xác và bảo vệ an toàn cho hệ thống motor điện, quá trình đấu nối cần thực hiện đúng theo sơ đồ kỹ thuật cơ bản (thường áp dụng cho rơ le bảo vệ pha gắn thanh ray trong tủ điện):

• Đấu nguồn giám sát: Đưa 3 dây pha nguồn điện (trước khởi động từ) vào các cổng ký hiệu L1, L2, L3 trên bộ bảo vệ pha để thiết bị theo dõi tình trạng nguồn điện liên tục.
• Đấu mạch điều khiển: Sử dụng cặp tiếp điểm thường đóng (NC) hoặc thường mở (NO) của bộ bảo vệ pha để đấu nối tiếp với cuộn hút A1 – A2 của khởi động từ.
• Vận hành: Khi nguồn điện ổn định và đủ pha, tiếp điểm trên bộ bảo vệ sẽ đóng lại, cho phép khởi động từ hút và cấp điện cho motor điện hoạt động. Ngược lại, nếu xảy ra sự cố như mất pha, ngược pha hoặc lệch áp, bộ bảo vệ sẽ tự động ngắt tiếp điểm, khiến khởi động từ nhả ra và dừng motor ngay lập tức để tránh cháy hỏng thiết bị.

Cách đấu này áp dụng hiệu quả cho cả máy 3 pha lớn và các dòng motor điện pha 220v có sử dụng rơ le nhiệt kết hợp bộ giám sát áp.

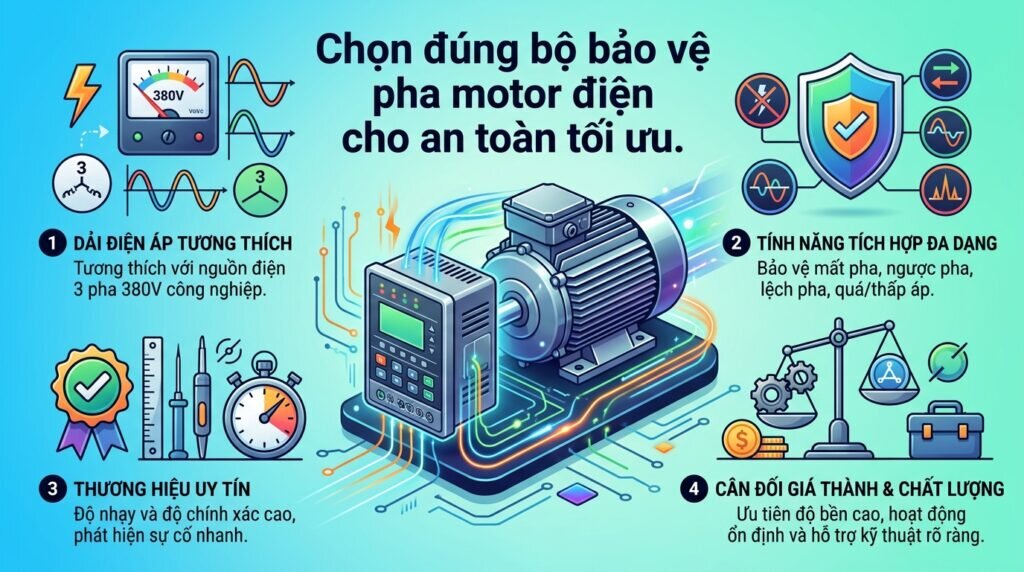

Tiêu chí lựa chọn bộ bảo vệ pha phù hợp

Khi tìm đến các đơn vị bán động cơ điện hoặc bán motor điện để nâng cấp hệ thống, người dùng cần lựa chọn bộ bảo vệ pha phù hợp nhằm đảm bảo motor vận hành ổn định và an toàn lâu dài.

• Dải điện áp: Bộ bảo vệ pha cần tương thích với nguồn điện sử dụng, phổ biến nhất là nguồn 3 pha 380V trong hệ thống công nghiệp.
• Tính năng tích hợp: Nên ưu tiên các thiết bị có khả năng bảo vệ nhiều lỗi cùng lúc như mất pha, ngược pha, lệch pha, quá áp hoặc thấp áp để tăng hiệu quả bảo vệ motor điện.
• Thương hiệu uy tín: Lựa chọn các hãng chuyên dụng có độ nhạy và độ chính xác cao sẽ giúp hệ thống phát hiện sự cố nhanh hơn và hạn chế tình trạng ngắt sai.
• Giá thành: Nên cân đối giữa chi phí đầu tư và chất lượng sản phẩm, ưu tiên các thiết bị có độ bền cao, hoạt động ổn định và được hỗ trợ kỹ thuật rõ ràng.

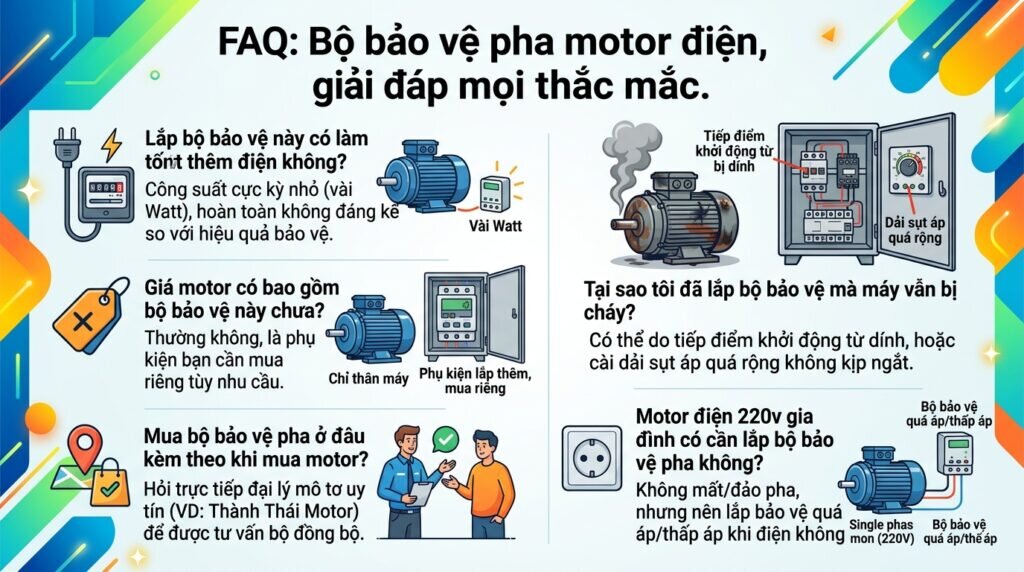

Câu hỏi thường gặp

Kết luận

Việc trang bị bộ bảo vệ pha motor điện là cần thiết nhất để bảo vệ tài sản của khách hàng. Thiết bị không chỉ giúp ngăn ngừa cháy nổ mà còn giúp khách hàng an tâm tuyệt đối trong quá trình vận hành sản xuất. Nếu khách hàng đang có ý định mua động cơ điện hoặc cần tư vấn sâu hơn về giải pháp chống cháy cho hệ thống máy móc, hãy liên hệ ngay với Thành Thái Motor đơn vị uy tín chuyên cung cấp các dòng động cơ điện công nghiệp và thiết bị bảo vệ chính hãng hàng đầu!
