Khám phá cách điều khiển động cơ điện 1 chiều mượt mà, bền bỉ

Cách điều khiển động cơ điện 1 chiều tập trung vào việc tác động lên điện áp cấp cho phần ứng hoặc thay đổi từ thông từ cực từ để điều chỉnh tốc độ và mô men xoắn. Phương pháp phổ biến và tối ưu nhất hiện nay là sử dụng kỹ thuật điều chế độ rộng xung PWM giúp thay đổi giá trị điện áp hiệu dụng mà vẫn duy trì hiệu suất năng lượng cao cho hệ thống động cơ điện (motor điện). Cùng Thành Thái Motor tìm hiểu về cách điều khiển động cơ điện 1 chiều qua bài viết bên dưới.

Tiêu điểm quan trọng về cách điều khiển động cơ điện 1 chiều

• Nắm vững kỹ thuật PWM giúp kiểm soát tốc độ mượt mà từ 0 đến tối đa mà không gây tổn hao nhiệt lớn.
• Sử dụng mạch cầu H là giải pháp tiêu chuẩn để đảo chiều quay một cách linh hoạt qua các tín hiệu logic thấp.
• Hệ thống phản hồi vòng kín với encoder đảm bảo động cơ duy trì tốc độ ổn định ngay cả khi tải thay đổi đột ngột.
• Lựa chọn linh kiện MOSFET và các biện pháp bảo vệ quá dòng là yếu tố sống còn để tăng tuổi thọ cho mô tơ điện.
• Việc kết hợp vi điều khiển giúp tự động hóa quá trình vận hành và dễ dàng tích hợp vào các hệ thống máy móc phức tạp.

Sự hiểu biết sâu sắc về các thành phần điện tử và nguyên lý từ trường sẽ giúp kỹ sư làm chủ hoàn toàn các hệ thống truyền động. Dưới đây là phân tích chi tiết về những kỹ thuật chuyên môn và kinh nghiệm thực tiễn trong ngành điện tự động hóa.

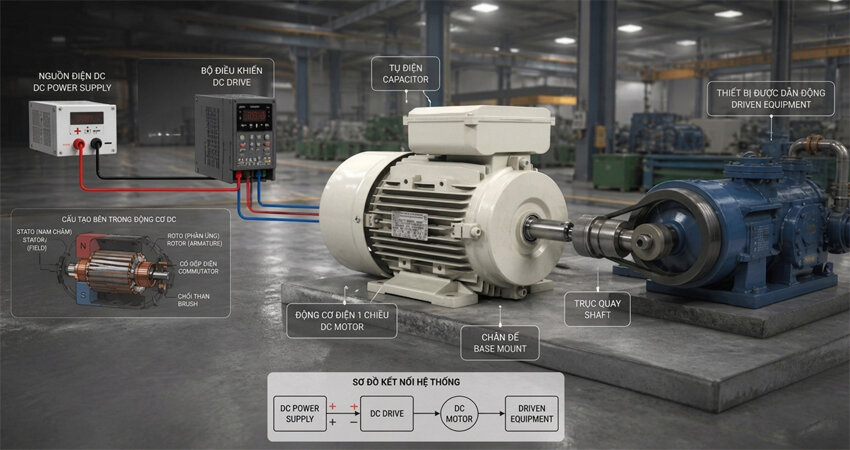

Bản chất vật lý của việc điều khiển động cơ điện 1 chiều

Để hiểu rõ cách điều khiển động cơ điện 1 chiều hiệu quả và an toàn, trước hết cần nắm được nguyên lý vật lý cốt lõi tạo ra chuyển động quay. Khi làm chủ được mối liên hệ giữa dòng điện – từ trường – mô men xoắn, việc kiểm soát tốc độ và lực kéo của motor DC sẽ trở nên dễ dàng hơn rất nhiều.

• Động cơ DC quay nhờ lực điện từ (lực Lorentz): dòng điện chạy qua cuộn dây phần ứng trong từ trường sẽ sinh lực làm rotor quay liên tục quanh trục.
• Tốc độ động cơ phụ thuộc trực tiếp vào điện áp cấp: điện áp càng cao thì tốc độ quay càng lớn. Đây là lý do phần lớn hệ thống ưu tiên điều chỉnh điện áp khi thực hiện điều khiển động cơ điện 1 chiều.
• Mô men xoắn tỷ lệ với dòng điện phần ứng: khi tải nặng, motor sẽ kéo dòng lớn hơn để tạo lực quay mạnh hơn, nhưng điều này cũng dễ gây nóng dây quấn và giảm tuổi thọ.
• Từ thông của cực từ ảnh hưởng đến tốc độ và lực kéo: nếu giảm từ thông, động cơ có thể tăng tốc nhưng mô men sẽ giảm. Ngược lại, tăng từ thông giúp mô men lớn hơn nhưng tốc độ giảm.
• Dòng khởi động thường cao gấp nhiều lần dòng định mức: khi motor đứng yên, sức điện động phản kháng gần như bằng 0 nên dòng tăng vọt, dễ gây cháy chổi than, hư cổ góp hoặc quá tải mạch điều khiển.
• Tải cơ khí ảnh hưởng trực tiếp đến sự ổn định tốc độ: nếu tải thay đổi liên tục mà không có giải pháp điều chỉnh phù hợp, động cơ sẽ bị hụt tốc hoặc tăng dòng bất thường.
• Cần kiểm soát tăng tốc để tránh sốc cơ khí: trong thực tế, cách điều khiển tối ưu phải đảm bảo motor tăng tốc từ từ để tránh rung giật, trượt tải và giảm áp lực lên hệ truyền động.
• Đảo chiều hoặc dừng đột ngột tạo ra điện áp ngược nguy hiểm: hiện tượng tự cảm của cuộn dây có thể sinh xung điện áp lớn, đòi hỏi phải có mạch bảo vệ nếu muốn vận hành lâu dài.

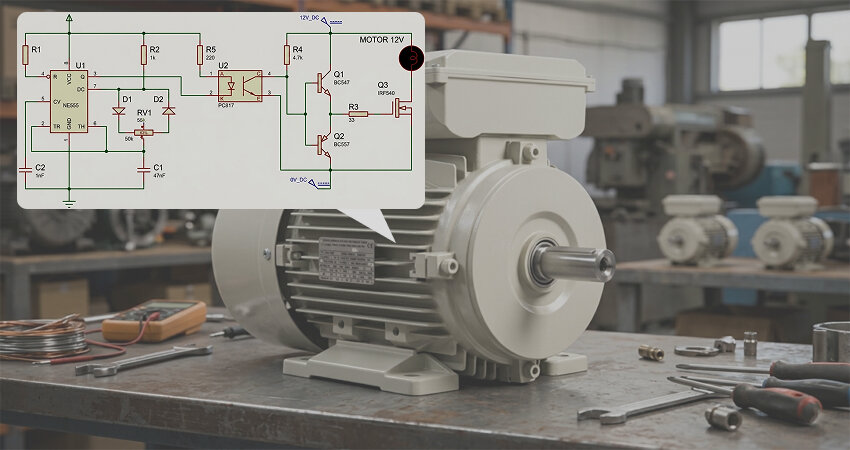

Kỹ thuật điều khiển chế độ rộng xung PWM trong thực tiễn

Điều khiển động cơ điện 1 chiều hiện đại hầu như luôn dựa trên nguyên lý PWM để đạt hiệu suất cao nhất. Thay vì giảm điện áp bằng điện trở gây lãng phí năng lượng dưới dạng nhiệt, PWM bật và tắt nguồn điện ở tần số rất cao. Tỉ lệ giữa thời gian bật và tổng chu kỳ tạo ra một giá trị điện áp trung bình tương đương với mức điện áp mong muốn. Động cơ do có tính cảm kháng cao sẽ tự lọc các xung này thành một dòng điện liên tục giúp trục quay ổn định.

Sau khi chuyển sang sử dụng mạch điều khiển PWM với tần số 20kHz, hiện tượng tiếng rít cơ học biến mất và hiệu suất hệ thống tăng thêm 30%. Việc lựa chọn tần số PWM cũng rất quan trọng vì tần số thấp gây rung động, trong khi tần số quá cao làm tăng tổn hao chuyển mạch trên MOSFET. Một sự cân nhắc kỹ lưỡng về dải tần số sẽ giúp tối ưu hóa tiếng ồn và nhiệt độ của mô tơ điện 220v trong quá trình làm việc lâu dài.

D = (T_on / T_total) * 100%

Công thức trên xác định chu kỳ nhiệm vụ, yếu tố then chốt quyết định tốc độ của động cơ điện trong mọi ứng dụng từ đơn giản đến phức tạp.

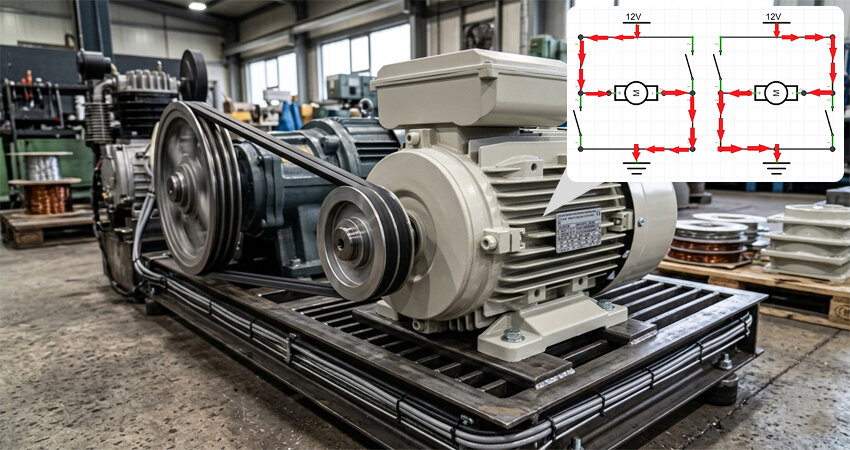

Cơ chế đảo chiều quay bằng mạch cầu H

Trong số cách điều khiển động cơ điện 1 chiều, đảo chiều quay là một kỹ thuật quan trọng giúp motor DC vận hành linh hoạt hơn trong các ứng dụng như băng tải, cửa tự động, robot hay máy đóng gói. Giải pháp phổ biến nhất hiện nay chính là mạch cầu H (H-Bridge), cho phép đổi chiều dòng điện qua phần ứng để thay đổi hướng quay nhanh chóng và chính xác.

• Mạch cầu H gồm 4 linh kiện chuyển mạch (MOSFET hoặc transistor) bố trí theo dạng hình chữ H, tạo ra hai nhánh dẫn dòng qua động cơ DC.
• Đảo chiều quay bằng cách đảo chiều dòng điện khi đóng cặp switch chéo nhau, dòng điện chạy theo hướng A → B; khi đóng cặp còn lại, dòng điện đổi hướng B → A, từ đó motor quay ngược chiều.
• Có thể kết hợp PWM để điều chỉnh tốc độ vừa đảo chiều vừa điều khiển tốc độ motor bằng duty cycle, giúp hệ thống hoạt động mượt và tiết kiệm điện năng.
• Bắt buộc có Dead-time (thời gian trễ) giữa các lần chuyển trạng thái để tránh hiện tượng hai MOSFET cùng dẫn gây ngắn mạch nguồn, làm cháy mạch điều khiển.
• Nên sử dụng IC Driver cầu H chuyên dụng để đảm bảo tín hiệu điều khiển ổn định, tăng khả năng chịu tải và bảo vệ hệ thống trong môi trường vận hành liên tục.
• Ưu tiên chọn MOSFET công suất phù hợp với dòng khởi động và tải thực tế, đặc biệt khi ứng dụng cho động cơ điện công nghiệp yêu cầu mô men lớn.
• Ứng dụng thực tế rất rộng, đảo chiều quay bằng cầu H được dùng phổ biến trong băng tải đảo chiều, cơ cấu nâng hạ, hệ thống tự động hóa nhà xưởng và robot công nghiệp.

Kinh nghiệm thực tế cho thấy việc không thiết kế khoảng thời gian trễ chết giữa các lần chuyển trạng thái mạch cầu H sẽ dẫn đến cháy nổ linh kiện. Các MOSFET cần thời gian để ngắt hoàn toàn trước khi cặp đối diện được kích hoạt. Kỹ sư nên sử dụng các IC driver chuyên dụng có tích hợp sẵn tính năng bảo vệ này để đảm bảo an toàn tuyệt đối cho hệ thống điều khiển motor điện.

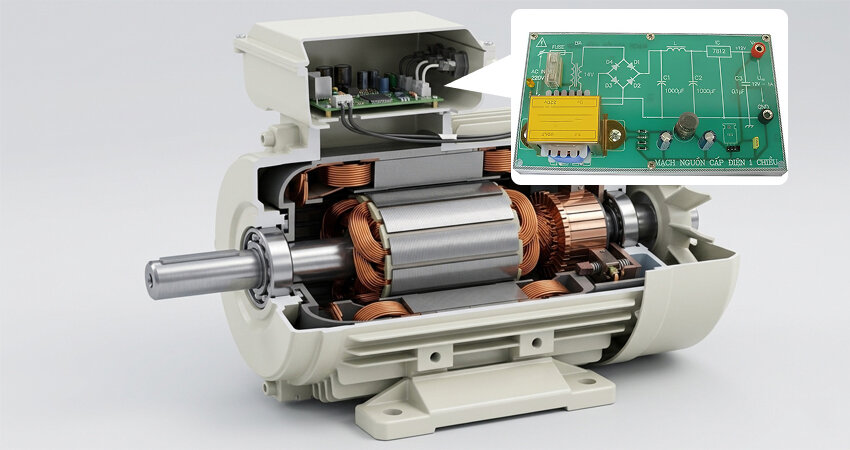

Tầm quan trọng của vi điều khiển và thuật toán phản hồi

Trong các hệ thống tự động hóa hiện đại, việc điều khiển động cơ điện 1 chiều không chỉ dừng lại ở việc tạo tín hiệu PWM, mà còn cần một bộ xử lý trung tâm đủ thông minh để duy trì tốc độ ổn định, kiểm soát mô men và phản ứng nhanh khi tải thay đổi. Đây chính là lý do vi điều khiển và thuật toán phản hồi ngày càng trở thành “trái tim” của mọi hệ truyền động DC.

• Tạo xung PWM chính xác và linh hoạt, giúp điều chỉnh tốc độ động cơ mượt mà theo từng cấp độ tải khác nhau.
• Điều khiển đảo chiều và hãm động cơ an toàn, phối hợp với mạch cầu H để vận hành ổn định trong các ứng dụng băng tải, robot, máy đóng gói.
• Kết hợp encoder tạo hệ thống phản hồi vòng kín, giúp động cơ luôn giữ đúng tốc độ cài đặt ngay cả khi tải tăng đột ngột.
• Ứng dụng thuật toán PID để tự cân bằng tốc độ, hạn chế rung giật và giảm sai số khi động cơ vận hành liên tục trong thời gian dài.
• Giám sát dòng điện, nhiệt độ và quá tải, tự động ngắt hoặc giảm công suất nhằm bảo vệ motor khỏi cháy cuộn dây và hư hỏng linh kiện.
• Tối ưu hiệu suất vận hành và tiết kiệm điện năng, đặc biệt quan trọng trong các hệ thống chạy nhiều giờ/ngày.
• Dễ dàng tích hợp điều khiển tự động và IoT, phục vụ nhu cầu điều khiển từ xa, ghi nhận dữ liệu và bảo trì dự đoán trong nhà máy thông minh.
• Tăng độ bền hệ thống truyền động, là yếu tố quan trọng khi doanh nghiệp cần mua motor điện để ứng dụng thực tế lâu dài, giảm chi phí sửa chữa.
• Phù hợp với các hệ thống yêu cầu độ chính xác cao, nhất là khi sử dụng động cơ điện nhập khẩu có chất lượng ổn định, tốc độ phản hồi tốt và độ sai lệch thấp.

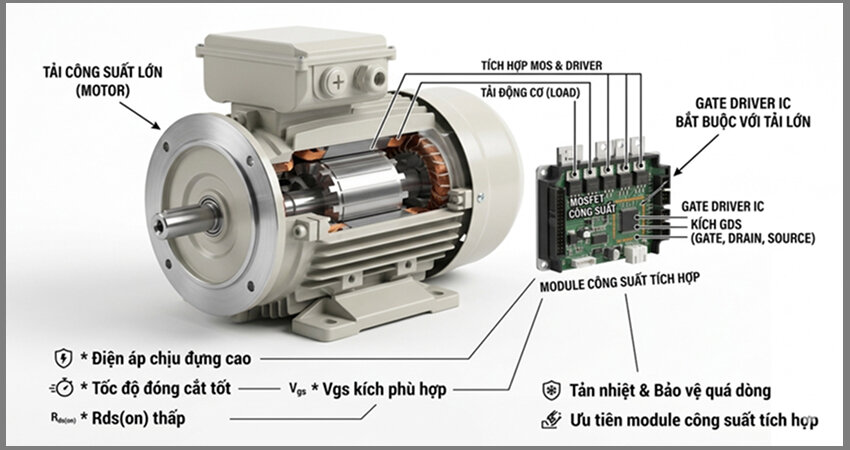

Lựa chọn linh kiện MOSFET và driver phù hợp

Để điều khiển động cơ điện 1 chiều đạt hiệu suất cao, vận hành ổn định và tránh hư hỏng mạch công suất, việc lựa chọn MOSFET và driver phù hợp là yếu tố quyết định. Chỉ cần chọn sai thông số, hệ thống có thể nóng nhanh, sụt áp hoặc cháy linh kiện khi tải tăng đột ngột.

• Ưu tiên MOSFET có điện áp chịu đựng cao: Điện áp Vds nên lớn hơn ít nhất 1.5 – 2 lần điện áp nguồn, đặc biệt khi điều khiển các tải lớn hoặc hệ thống sử dụng nguồn chuyển đổi từ motor điện 220v.
• Dòng chịu tải phải dư công suất: MOSFET cần có dòng Id cao hơn dòng khởi động của động cơ, vì motor DC thường có dòng khởi động gấp nhiều lần dòng định mức, dễ gây quá tải nếu linh kiện chọn sát mức.
• Chọn MOSFET có Rds(on) thấp để giảm nhiệt: Rds(on) càng thấp thì tổn hao càng nhỏ, giúp mạch băm PWM hoạt động mát hơn, đặc biệt quan trọng khi triển khai các hệ thống động cơ điện giá rẻ cần đảm bảo độ bền lâu dài.
• MOSFET phải có tốc độ đóng cắt tốt: Khi dùng PWM, MOSFET chuyển mạch liên tục ở tần số cao, nếu switching chậm sẽ gây nóng và giảm hiệu suất điều khiển.
• Driver gate là bắt buộc với tải công suất lớn: Driver giúp kích MOSFET nhanh và dứt khoát, tránh tình trạng dẫn nửa vời gây tổn hao lớn. Các IC driver phổ biến như IR2110, IR2104 hoặc module driver cách ly là lựa chọn tối ưu.
• Chú ý điện áp kích gate (Vgs) phù hợp: MOSFET công suất cần mức Vgs đủ cao để dẫn hoàn toàn. Nếu dùng vi điều khiển xuất tín hiệu yếu, driver sẽ đảm nhiệm vai trò khuếch đại dòng kích giúp MOSFET hoạt động đúng vùng tối ưu.
• Tản nhiệt và bảo vệ quá dòng không thể bỏ qua: MOSFET dù tốt vẫn sẽ nóng nếu không có heatsink, keo tản nhiệt hoặc quạt cưỡng bức. Nên tích hợp cầu chì, cảm biến dòng hoặc mạch giới hạn dòng để bảo vệ hệ thống khi motor bị kẹt tải.
• Ưu tiên module công suất tích hợp nếu cần triển khai nhanh: Với các ứng dụng phổ thông, sử dụng driver tích hợp giúp rút ngắn thời gian lắp đặt và giảm lỗi thiết kế, đặc biệt phù hợp với hệ thống điều khiển motor DC công suất vừa và nhỏ.

Nhiều người thường bỏ qua vấn đề tản nhiệt cho các chip điều khiển trong hệ thống công nghiệp. Khi dòng điện qua motor điện 220v tăng cao đột ngột do kẹt tải nhiệt lượng tỏa ra rất lớn. Việc trang bị cánh tản nhiệt nhôm hoặc quạt cưỡng bức là bắt buộc để duy trì hiệu năng ổn định và ngăn chặn sự cố cháy hỏng linh kiện điều khiển quan trọng.

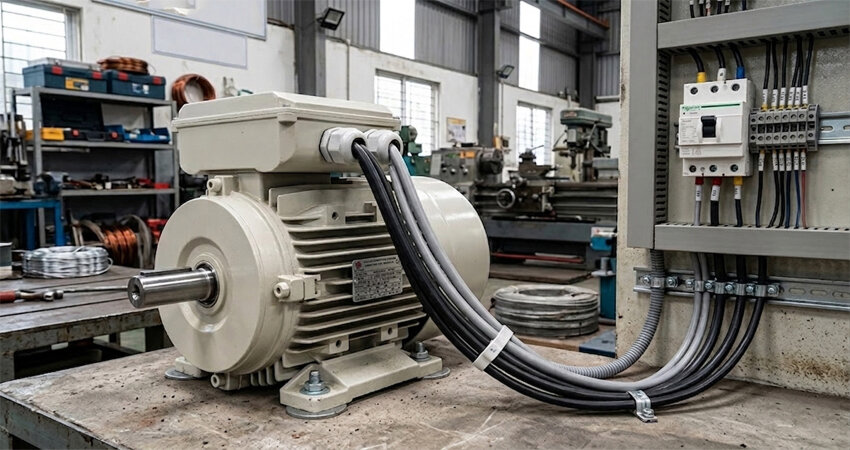

Bảo vệ quá dòng và triệt tiêu xung nhiễu điện từ

Trong quá trình áp dụng cách điều khiển động cơ điện 1 chiều bằng PWM hoặc mạch cầu H, hiện tượng quá dòng và xung nhiễu điện từ (EMI) là hai nguyên nhân phổ biến gây cháy MOSFET, hỏng driver và làm hệ thống hoạt động thiếu ổn định. Vì vậy, thiết kế mạch bảo vệ đúng chuẩn sẽ giúp motor vận hành bền bỉ, an toàn và đạt hiệu suất tối ưu.

• Lắp cầu chì hoặc CB bảo vệ đầu vào để ngắt nguồn ngay khi dòng vượt mức cho phép, hạn chế rủi ro cháy nổ mạch công suất.
• Trang bị mạch giới hạn dòng (Current Limit) bằng điện trở shunt hoặc cảm biến dòng Hall nhằm phát hiện quá tải và điều chỉnh PWM kịp thời.
• Tích hợp diode flyback (diode hồi dòng) để triệt tiêu điện áp ngược sinh ra do hiện tượng tự cảm khi motor dừng hoặc đảo chiều đột ngột.
• Sử dụng mạch snubber RC hoặc TVS diode để hấp thụ xung điện áp cao, bảo vệ MOSFET khỏi hiện tượng đánh thủng bán dẫn.
• Thiết kế tụ lọc nguồn gần driver và motor (tụ gốm + tụ điện phân) nhằm ổn định điện áp và giảm sụt áp khi tải thay đổi nhanh.
• Bố trí dây nguồn – dây tín hiệu tách biệt, tránh đi chung đường nhằm hạn chế nhiễu cảm ứng gây sai lệch tín hiệu điều khiển.
• Dùng cuộn cảm hoặc lọc EMI đầu vào để giảm nhiễu lan truyền về nguồn, giúp hệ thống hoạt động ổn định trong môi trường công nghiệp.
• Thực hiện nối mass đúng kỹ thuật (Star Ground) để hạn chế vòng lặp nhiễu và giảm nguy cơ reset vi điều khiển khi đóng cắt PWM.
• Thiết lập thời gian chết (Dead Time) trong mạch cầu H nhằm tránh hiện tượng shoot-through gây ngắn mạch trực tiếp và phá hủy linh kiện công suất.
• Ưu tiên module driver công suất có bảo vệ tích hợp như chống quá nhiệt, quá dòng, bảo vệ ngắn mạch để tăng độ an toàn vận hành lâu dài.

Lựa chọn mua động cơ điện phù hợp đòi hỏi sự am hiểu về thông số mô men khởi động và dòng điện định mức. Nếu chọn sai dải công suất hệ thống điều khiển sẽ luôn hoạt động trong tình trạng quá tải gây cháy nổ. Hãy ưu tiên các dòng motor điện công nghiệp có chứng chỉ chất lượng rõ ràng để tối ưu hóa chi phí vận hành cho doanh nghiệp.

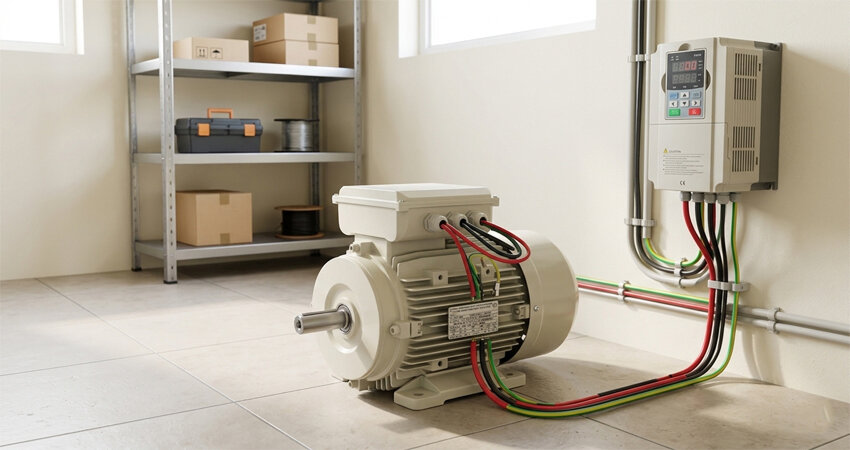

So sánh các phương thức điều khiển động cơ phổ biến

Mỗi phương pháp điều khiển đều có những ưu và nhược điểm riêng phù hợp với từng mục đích sử dụng cụ thể. Dưới đây là bảng so sánh chi tiết để người dùng có cái nhìn tổng quan khi thiết kế hệ thống.

Dựa vào bảng trên, có thể thấy PWM là lựa chọn motor điện tốt nhất cho các ứng dụng yêu cầu hiệu suất và độ chính xác cao. Trong khi đó, biến trở chỉ nên dùng cho các mô hình nhỏ hoặc ứng dụng không quan trọng về năng lượng.

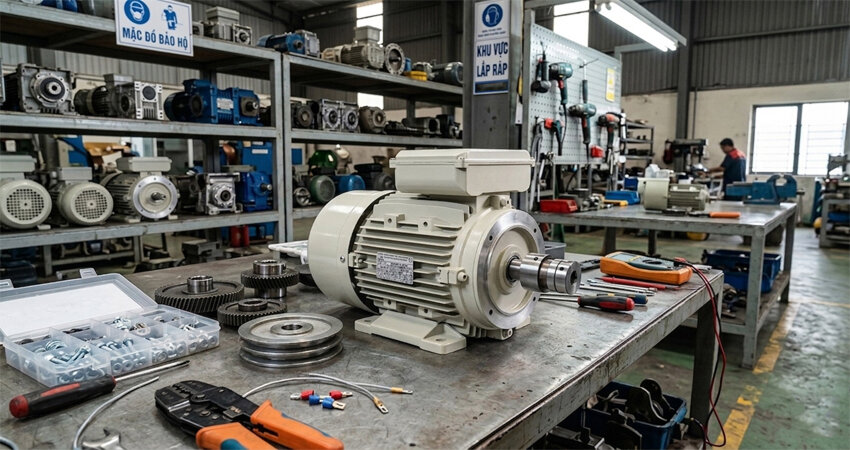

Lưu ý khi lắp đặt và vận hành motor điện 1 chiều

Để hệ thống vận hành ổn định, bền bỉ và hạn chế tối đa sự cố cháy driver hoặc hỏng mô tơ, quá trình lắp đặt – vận hành motor DC cần tuân thủ đúng kỹ thuật. Đây cũng là yếu tố quan trọng giúp tối ưu cách điều khiển động cơ điện 1 chiều trong thực tế.

• Căn chỉnh trục đồng tâm với tải để tránh rung lắc, lệch tâm gây mòn bạc đạn và giảm tuổi thọ motor điện.
• Đảm bảo tải không bị kẹt cơ khí (kẹt băng tải, bánh răng, dây curoa quá căng) vì dễ làm dòng tăng đột ngột gây cháy MOSFET.
• Chọn nguồn cấp đúng điện áp định mức (12V, 24V, 48V…) nhằm đảm bảo hiệu quả khi áp dụng cách điều khiển động cơ điện 1 chiều bằng PWM.
• Không cấp điện trực tiếp ở tải nặng ngay khi khởi động, nên dùng tăng tốc mềm (ramp duty cycle) để hạn chế dòng khởi động quá lớn.
• Lắp diode flyback hoặc mạch bảo vệ xung ngược để triệt tiêu điện áp tự cảm khi motor dừng hoặc đảo chiều đột ngột.
• Thiết kế tản nhiệt tốt cho MOSFET và driver, ưu tiên dùng heatsink, keo tản nhiệt và quạt cưỡng bức nếu chạy liên tục công suất cao.
• Tách riêng nguồn điều khiển và nguồn công suất, tránh nhiễu làm sai lệch tín hiệu PWM và gây lỗi mạch điều khiển.
• Dùng dây dẫn đủ tiết diện, đấu nối chắc chắn, hạn chế tiếp xúc lỏng gây sụt áp, phát nhiệt và làm motor hoạt động không ổn định.
• Chống nhiễu EMI bằng tụ lọc và dây bọc chống nhiễu, đặc biệt quan trọng khi điều khiển PWM tần số cao.
• Thiết lập thời gian trễ (dead-time) khi đảo chiều bằng cầu H, tránh tình trạng chập mạch làm nổ MOSFET.
• Kiểm tra định kỳ chổi than và cổ góp (với motor DC chổi than), đảm bảo không mòn lệch gây tia lửa và nhiễu tín hiệu điều khiển.
• Lắp cầu chì hoặc cảm biến bảo vệ quá dòng, giúp hệ thống ngắt kịp thời khi motor bị quá tải hoặc kẹt trục.

Khi lựa chọn mua mô tơ điện, hãy kiểm tra kỹ chất lượng chổi than và cổ góp đối với các dòng động cơ có chổi than. Chổi than mòn không đều sẽ gây ra tia lửa điện mạnh làm nhiễu tín hiệu điều khiển PWM. Đối với các dòng motor điện pha 220v được chuyển đổi sang DC, việc kiểm tra độ cách điện của vỏ máy là cực kỳ quan trọng để đảm bảo an toàn cho người vận hành.

Câu hỏi thường gặp

Kết luận

Nắm vững cách điều khiển động cơ điện 1 chiều thông qua kỹ thuật PWM và mạch cầu H là nền tảng quan trọng trong tự động hóa. Việc kết hợp linh hoạt giữa phần cứng MOSFET công suất và thuật toán vi điều khiển giúp tối ưu hóa hiệu suất vận hành cho mọi loại động cơ điện.

Hãy luôn chú trọng đến các biện pháp bảo vệ hệ thống và lựa chọn linh kiện từ những đơn vị phân phối uy tín để đảm bảo sự bền bỉ cho công trình. Một hệ thống điều khiển tốt không chỉ giúp tiết kiệm năng lượng mà còn nâng cao giá trị sử dụng cho thiết bị của bạn.
