Motor giảm tốc tải nặng trục vuông góc K 30kW 40Hp

Motor giảm tốc tải nặng trục vuông góc K 30kW 40Hp là dòng thiết bị công nghiệp chuyên dụng, phục vụ cho những hệ thống truyền động yêu cầu công suất lớn, mô-men xoắn mạnh và độ ổn định cao. Với công suất 30kW (tương đương 40Hp), sản phẩm này có thể vận hành liên tục, mang đến hiệu suất truyền lực vượt trội, tối ưu không gian nhờ cấu trúc trục ra vuông góc.

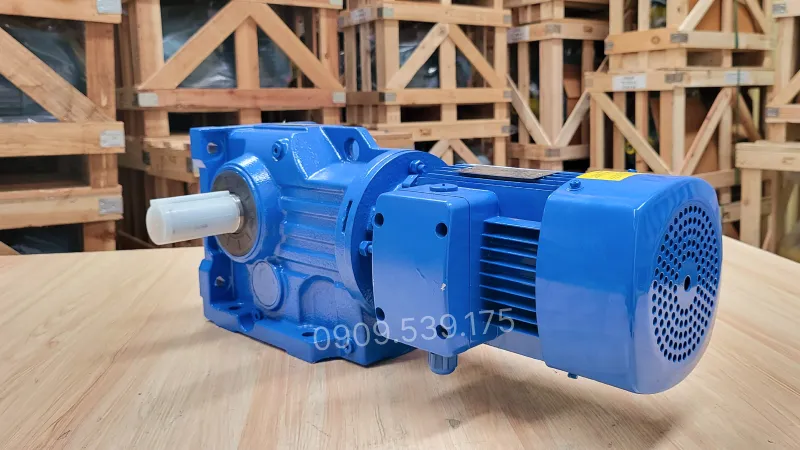

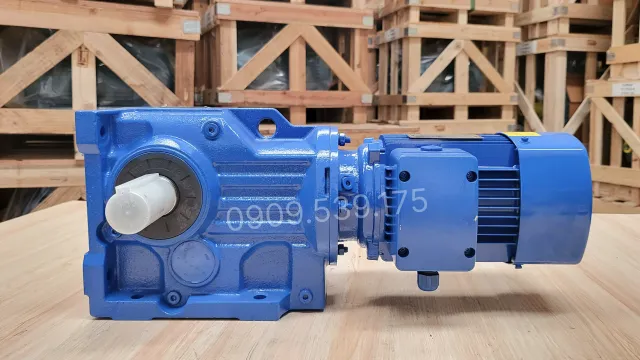

Thiết kế tổng quan sản phẩm motor giảm tốc tải nặng trục vuông góc K 30kW 40Hp

Thiết bị được bao phủ bằng lớp sơn tĩnh điện chống gỉ sét, chống ăn mòn, thích hợp sử dụng trong môi trường nhà xưởng khắc nghiệt có độ ẩm cao hoặc nhiều bụi bẩn. Phần vỏ motor làm từ gang đúc liền khối có khả năng chịu lực tốt, hạn chế biến dạng khi hoạt động với tải trọng lớn. Trục ra thiết kế vuông góc với trục vào giúp tiết kiệm diện tích, thuận tiện khi lắp vào nhiều mô hình máy móc phức tạp.

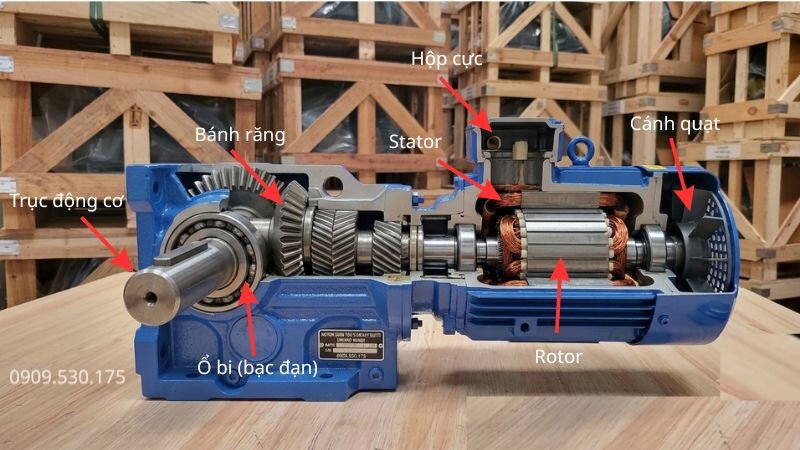

Cấu tạo của motor giảm tốc tải nặng trục vuông góc K 30kW 40Hp

Motor giảm tốc tải nặng được cấu thành từ hai bộ phận chính: động cơ điện (motor điện) và hộp giảm tốc (hộp số giảm tốc). Cụ thể, đó là sự kết hợp giữa động cơ điện 3 pha (motor điện 3 pha) công suất lớn và giảm tốc tải nặng trục vuông góc K. Hai thành phần này được lắp ráp liền khối, tạo nên một hệ thống truyền động mạnh mẽ, ổn định và phù hợp với nhiều ứng dụng công nghiệp nặng.

Cấu tạo chi tiết động cơ điện 3 pha 30kW 40Hp

• Vỏ động cơ (thân motor): Được chế tạo từ gang đúc hoặc hợp kim chất lượng cao, có độ cứng vững lớn, chịu va đập tốt và hỗ trợ tản nhiệt hiệu quả trong quá trình vận hành liên tục.
• Stator (phần tĩnh): Lõi thép kỹ thuật điện được ghép từ nhiều lá thép silic cách điện nhằm giảm tổn hao điện năng. Bên trong stator là các cuộn dây đồng 100% nguyên chất được quấn chính xác, tạo từ trường quay mạnh và ổn định.
• Rotor (phần quay): Rotor lồng sóc được đúc bằng nhôm hoặc đồng, kết nối trực tiếp với trục động cơ. Khi stator tạo từ trường quay, rotor sẽ chuyển động và sinh công cơ học.
• Trục động cơ: Gia công từ thép cường lực có độ chính xác cao, chịu tải tốt và truyền mô-men xoắn từ động cơ sang hộp giảm tốc một cách hiệu quả.
• Ổ bi (bạc đạn): Lắp tại hai đầu trục, giúp rotor quay ổn định, giảm ma sát và nâng cao tuổi thọ thiết bị.

Cấu tạo chi tiết hộp giảm tốc tải nặng trục vuông góc K 30kW 40Hp

• Vỏ hộp giảm tốc: Được đúc bằng gang chất lượng cao, có khả năng chịu tải lớn, chống rung động và bảo vệ toàn bộ hệ thống bánh răng bên trong.
• Cấp bánh răng côn xoắn: Là tầng truyền động đầu tiên, có nhiệm vụ chuyển hướng truyền động từ trục vào sang trục vuông góc 90 độ. Bánh răng được gia công chính xác bằng công nghệ hiện đại, giúp ăn khớp êm ái và giảm tiếng ồn.
• Cấp bánh răng nghiêng: Bố trí phía sau bộ bánh răng côn, đảm nhận chức năng giảm tốc và tăng mô-men xoắn. Thiết kế răng nghiêng giúp khả năng chịu tải cao hơn và vận hành ổn định hơn so với bánh răng thẳng.
• Ổ bi chịu tải: Bố trí tại các vị trí trục vào và trục ra nhằm giảm ma sát, tăng độ chính xác chuyển động và kéo dài tuổi thọ hộp số.
• Phớt chắn dầu: Lắp tại các đầu trục, ngăn ngừa rò rỉ dầu bôi trơn và hạn chế bụi bẩn xâm nhập vào bên trong hộp giảm tốc.

Thông số kỹ thuật motor giảm tốc tải nặng trục vuông góc K 30kW 40Hp

Dưới đây là các thông số và kích thước kỹ thuật quan trọng của sản phẩm

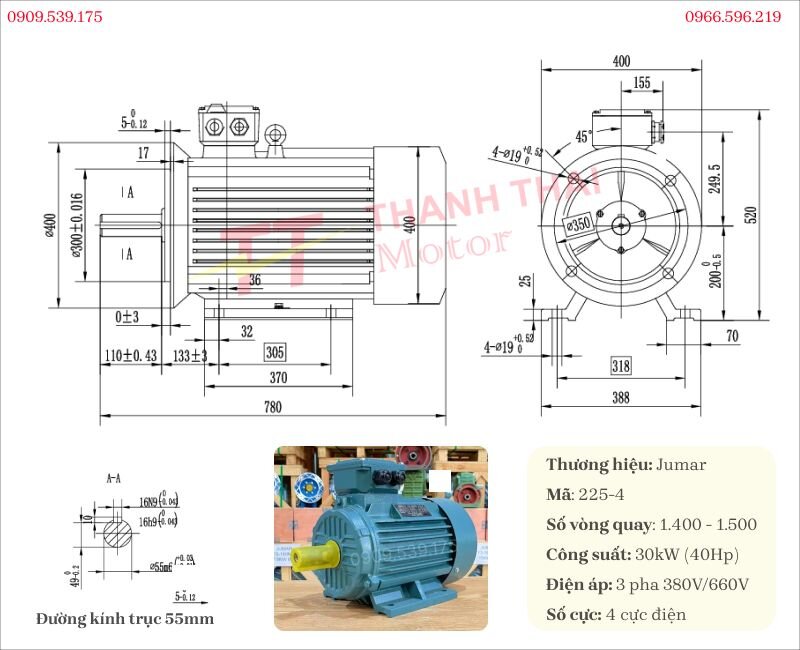

Thông số kỹ thuật động cơ điện 3 pha 30kW 40Hp

Bản thông số kỹ thuật chi tiết kích thước và các thông số lắp đặt quan trọng của động cơ điện 30kW 40Hp

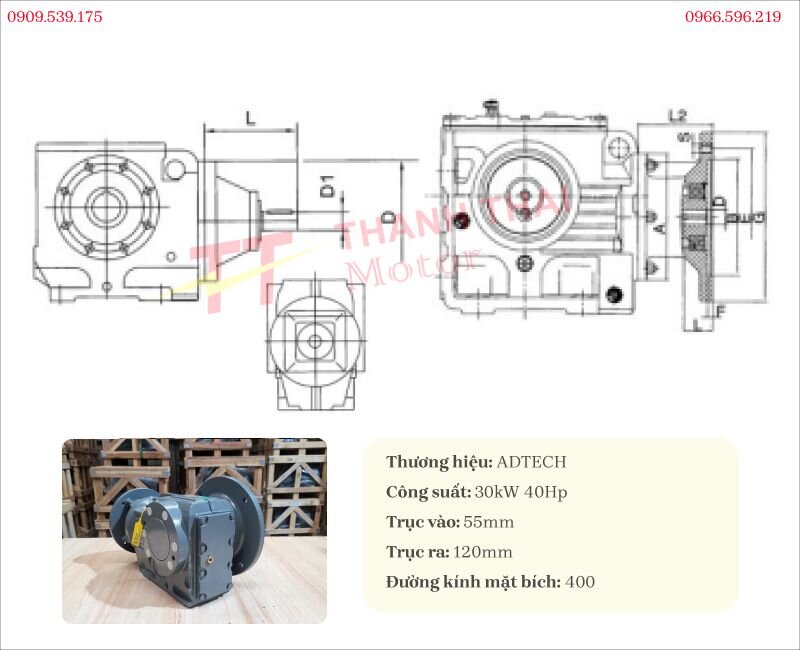

Thông số kỹ thuật hộp số giảm tốc tải nặng trục vuông góc K 30kW 40Hp

Bản vẽ kỹ thuật thể hiện chi tiết kích thước lắp đặt và các vị trí kết nối của hộp số giảm tốc vuông góc K 30kW

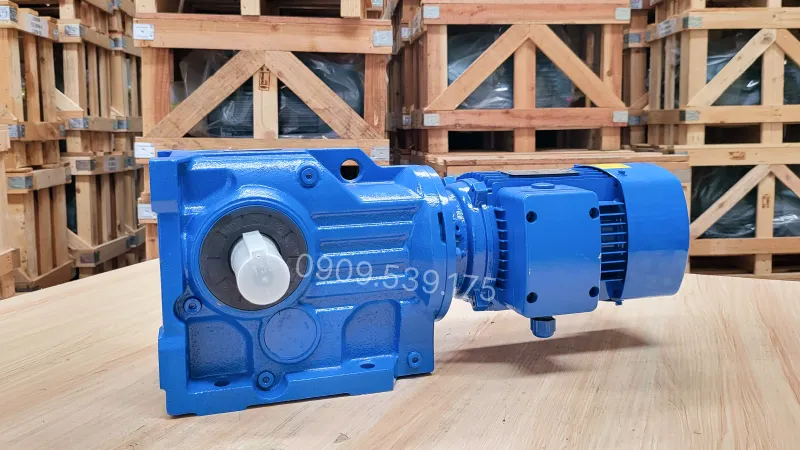

Ứng dụng của motor giảm tốc tải nặng trục vuông góc K 30kW 40Hp

Sản phẩm được tin dùng trong nhiều ngành công nghiệp nặng:

• Vận hành băng tải công suất lớn trong nhà máy thực phẩm, kho vận

• Các loại máy nghiền đá, máy trộn bê tông, máy cán thép, máy ép

• Hệ thống trục nâng, cầu trục trong nhà máy cơ khí

• Thiết bị xử lý rác, xử lý nước thải quy mô lớn

• Dây chuyền sản xuất tự động hóa quy mô lớn, yêu cầu công suất truyền động cao

Hướng dẫn lắp đặt motor giảm tốc tải nặng trục vuông góc K 30kW 40Hp

Để motor giảm tốc tải nặng trục vuông góc K 30kW 40Hp làm việc ổn định và đáp ứng yêu cầu truyền động trong môi trường công nghiệp, cần thực hiện lắp đặt theo đúng quy trình kỹ thuật.

• Bước 1: Chuẩn bị motor giảm tốc và vị trí lắp đặt. Kiểm tra độ phẳng của bệ máy, tình trạng trục đầu ra, mặt bích, bu lông và các chi tiết ghép nối, đảm bảo đầy đủ và không có dấu hiệu hư hỏng trước khi lắp.
• Bước 2: Đưa motor giảm tốc vào vị trí, căn chỉnh trục đầu ra đồng tâm với cơ cấu truyền động, sau đó siết chặt các bu lông cố định theo đúng tiêu chuẩn. Kiểm tra khả năng quay của trục để đảm bảo thiết bị vận hành êm, không phát sinh rung lắc hoặc sai lệch khi làm việc.

Thông qua video động cơ giảm của Thành Thái Motor, người xem sẽ dễ dàng theo dõi quy trình lắp đặt từ bước chuẩn bị, căn chỉnh đến hoàn thiện hệ thống. Nội dung được trình bày trực quan, giúp kỹ thuật viên và người sử dụng áp dụng đúng phương pháp lắp đặt. Xem nhiều hơn thông qua video tổng hợp.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
