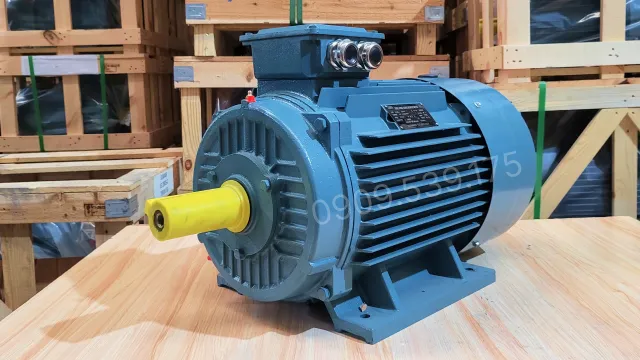

Động cơ điện 3 pha 30kW 40Hp

Động cơ điện 3 pha 30kW 40Hp là lựa chọn lý tưởng cho các ứng dụng công nghiệp yêu cầu công suất cao và hiệu suất ổn định. Với khả năng hoạt động mạnh mẽ, động cơ này thường được sử dụng trong các thiết bị như máy nén khí, bơm công nghiệp, quạt, băng tải và các dây chuyền sản xuất tự động. Thiết kế bền bỉ, tiết kiệm năng lượng và dễ dàng bảo trì, động cơ điện 3 pha (motor điện 3 pha) mang lại hiệu quả cao, giúp nâng cao năng suất và giảm thiểu chi phí vận hành cho các doanh nghiệp.

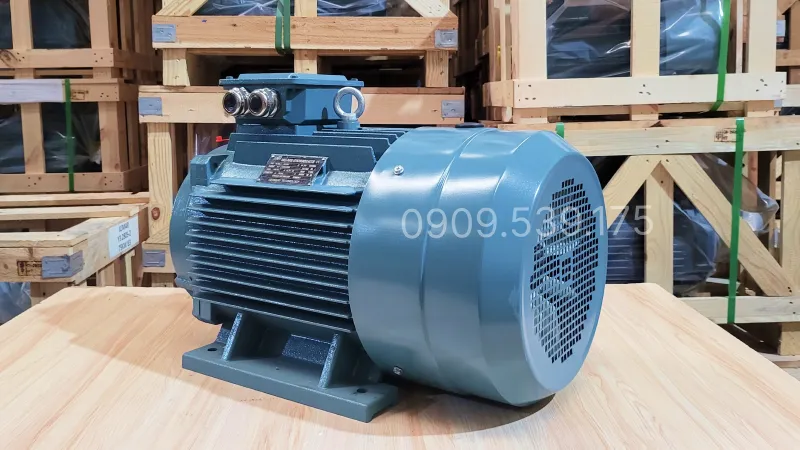

Thiết kế tổng quan về động cơ điện 3 pha 30kW 40Hp

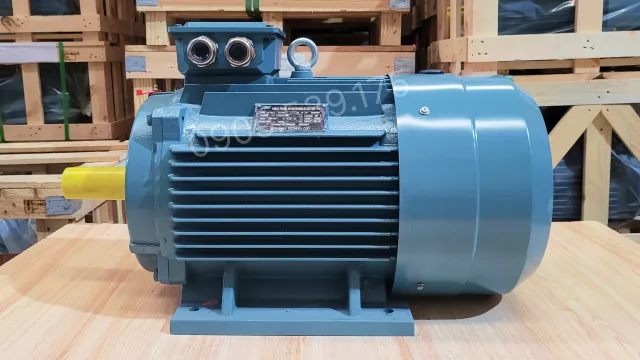

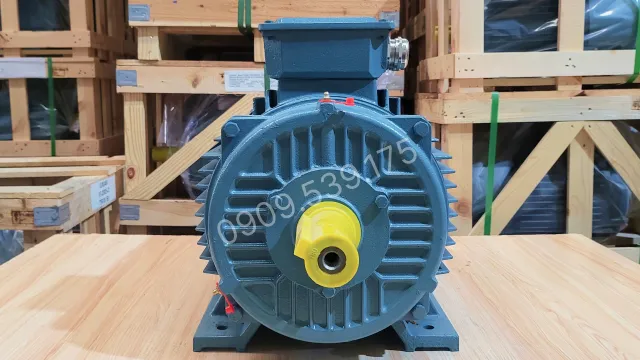

Motor điện 3 pha 30kW 40Hp nằm trong phân khúc sản phẩm động cơ điện 3 pha trên 3.7kW được thiết kế chắc chắn với cấu trúc liền khối, đảm bảo truyền động ổn định và giảm thiểu rung lắc trong suốt quá trình vận hành. Với kích thước hợp lý, động cơ dễ dàng lắp đặt trong các không gian công nghiệp yêu cầu công suất lớn.

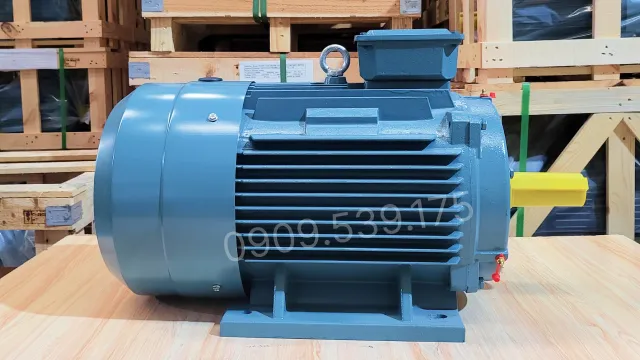

Ngoài ra, vỏ động cơ điện (motor điện) được chế tạo từ vật liệu gang hoặc nhôm chống gỉ, chịu lực tốt và bảo vệ các bộ phận bên trong khỏi tác động từ môi trường. Được trang bị hệ thống làm mát bằng quạt gió hoặc nước, động cơ này duy trì hiệu suất tối ưu và có tuổi thọ lâu dài, phù hợp cho các ứng dụng công nghiệp khắt khe.

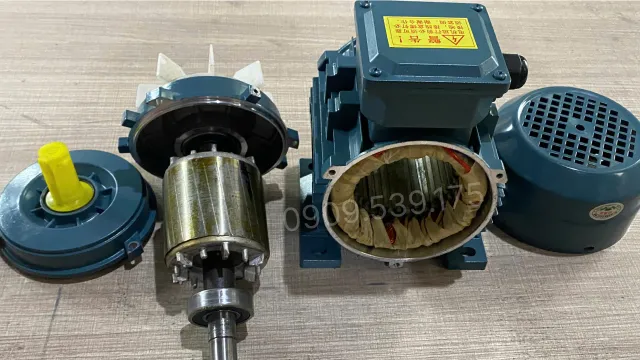

Cấu tạo bên trong động cơ điện 3 pha 30kW 40Hp

Để đáp ứng khả năng làm việc liên tục ở cường độ cao, các chi tiết cấu thành bên trong của động cơ 3 pha 30kW đều được chế tạo từ vật liệu cao cấp và kiểm định kỹ lưỡng:

• Stator: Khối từ trường tĩnh được ép từ hàng nghìn lá thép kỹ thuật điện tổn hao thấp. Hệ thống cuộn dây quấn bằng 100% đồng nguyên chất tiết diện lớn, được tẩm sấy vecni cách điện chân không đa lớp để chịu được nhiệt độ vận hành cao (chuẩn Class F).
• Rotor: Lõi lồng sóc đúc nguyên khối tích hợp các thanh dẫn bằng đồng hoặc nhôm tinh khiết. Rotor được cân bằng động vi tính chính xác, giúp trục quay mượt mà, không bị đảo tâm ở tốc độ cao.
• Vòng bi (Ổ bi): Cấu kiện chịu lực chủ chốt, sử dụng các loại vòng bi công nghiệp cao cấp (như SKF, NSK, FAG) để chịu được tải trọng xuyên tâm. Các nắp vòng bi thường có sẵn vú mỡ để bơm bổ sung định kỳ.

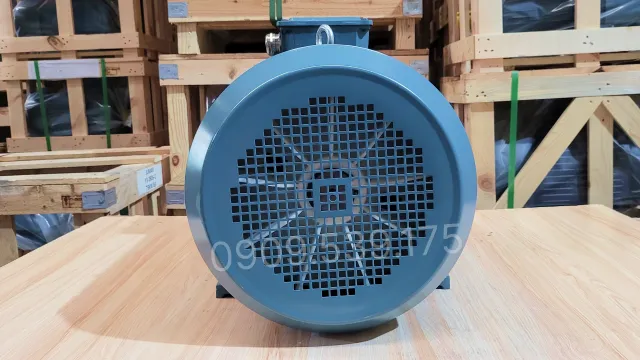

• Hệ thống làm mát: Sử dụng quạt làm mát ly tâm tiết diện lớn bằng nhựa tổng hợp hoặc hợp kim nhẹ, đặt trong một lồng ốp thép chắc chắn phía sau đuôi máy.

Động cơ điện 3 pha 30kW 40Hp có những loại nào?

Dòng máy 3 pha 30kW 40Hp được phân chia thành 4 phân khúc tốc độ nhằm đáp ứng chính xác yêu cầu về lực kéo và số vòng quay của từng hệ thống truyền động. Dưới đây là thông số và ứng dụng cụ thể:

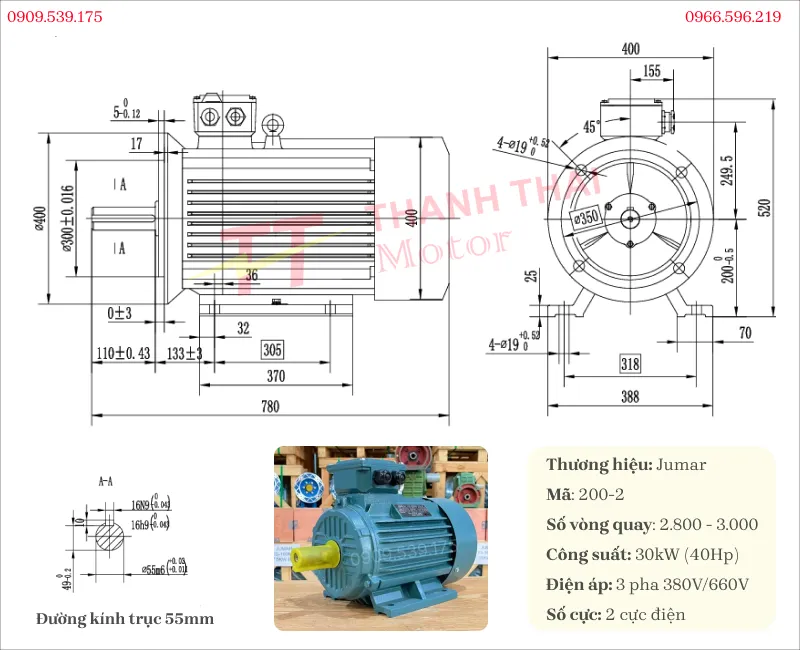

Motor 3 pha 30kW 40Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Là phân khúc ưu tiên tốc độ cực nhanh, thường phục vụ các hệ thống cần tạo áp suất hoặc lưu lượng luân chuyển lớn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống bơm cấp nước: Kéo đầu bơm ly tâm công suất lớn phục vụ trạm cấp nước sạch thành phố, trạm bơm phòng cháy chữa cháy (PCCC) cho các khu công nghiệp, tòa nhà cao tầng.
• Hệ thống xử lý môi trường: Cung cấp động năng cho máy thổi khí công nghiệp, sục khí tạo oxy cho các bể xử lý nước thải quy mô lớn.
• Quạt hút công nghiệp: Vận hành quạt hút ly tâm áp suất cao để hút khói, hút bụi mịn trong các nhà máy luyện kim, xi măng hoặc xưởng mộc.

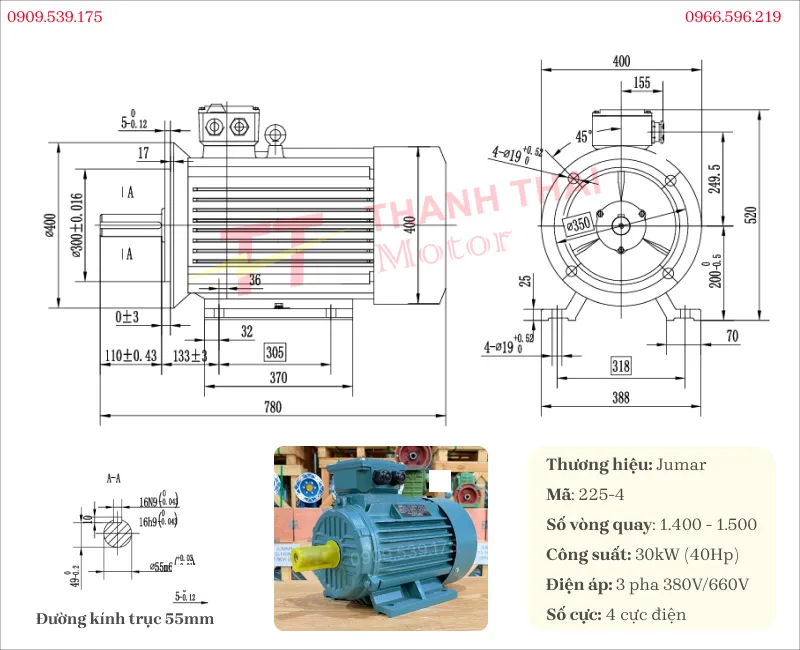

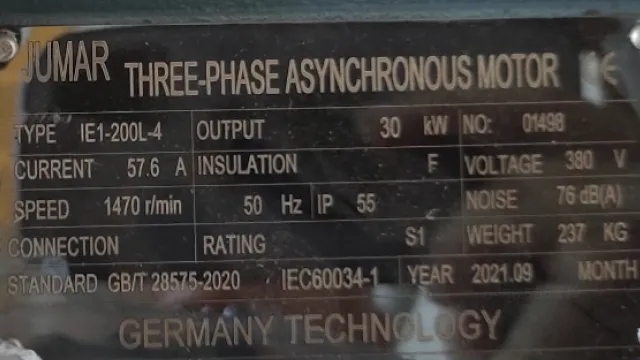

Motor 3 pha 30kW 40Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Là dòng thông dụng nhất với sự cân bằng tuyệt vời giữa vận tốc quay và mô-men xoắn, vận hành êm ái, độ bền cơ học cao.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Thiết bị nén khí & thủy lực: Kéo các đầu máy nén khí trục vít trong nhà máy sản xuất tự động hóa, dệt may; vận hành trạm bơm thủy lực trung tâm cho máy ép nhựa, máy đột dập.
• Hệ thống băng tải: Dẫn động các đường băng chuyền, băng tải phẳng vận chuyển hàng hóa, quặng, than đá tại các cảng biển và mỏ khai thác.
• Chế biến lâm sản: Vận hành máy băm gỗ, máy nghiền dăm bào trong các nhà máy sản xuất gỗ ép (MDF, ván ép).
• Nông nghiệp công nghệ cao: Ứng dụng trong dây chuyền xay xát lúa gạo công nghiệp, quạt sấy nông sản quy mô lớn.

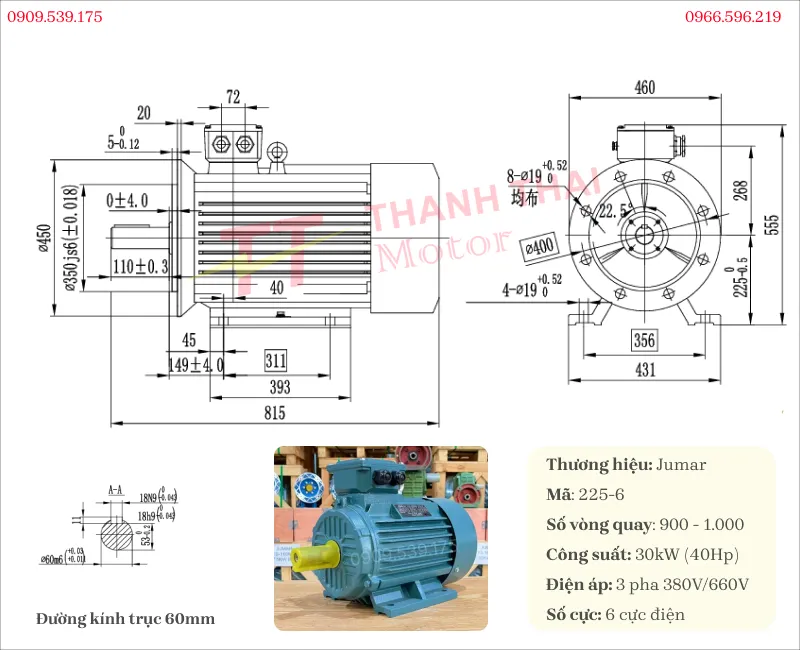

Motor 3 pha 30kW 40Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Dòng mô tơ này được tăng cường lượng dây đồng để tạo ra từ trường quay chậm, sinh ra lực kéo (mô-men xoắn) cực lớn, chuyên phục vụ các cơ cấu tải nặng liên tục.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trạm trộn bê tông & xi măng: Cung cấp lực kéo ghì mạnh, chống sụt tua khi bồn trộn nạp đầy cốt liệu đá/xi măng; kéo gầu tải vật liệu lên silo.
• Máy nghiền công nghiệp: Vận hành máy nghiền kẹp hàm, nghiền côn đập đá trong các mỏ khai thác khoáng sản; máy ép cám viên, ép viên nén mùn cưa.
• Băng tải dốc: Dùng cho hệ thống băng tải nghiêng tải trọng nặng, đưa vật liệu từ hầm mỏ lên mặt đất.
• Máy khuấy hóa chất: Vận hành cánh khuấy cho bồn phản ứng hóa chất, bồn pha trộn dung dịch đặc sệt dung tích hàng nghìn lít mà không làm gãy trục.

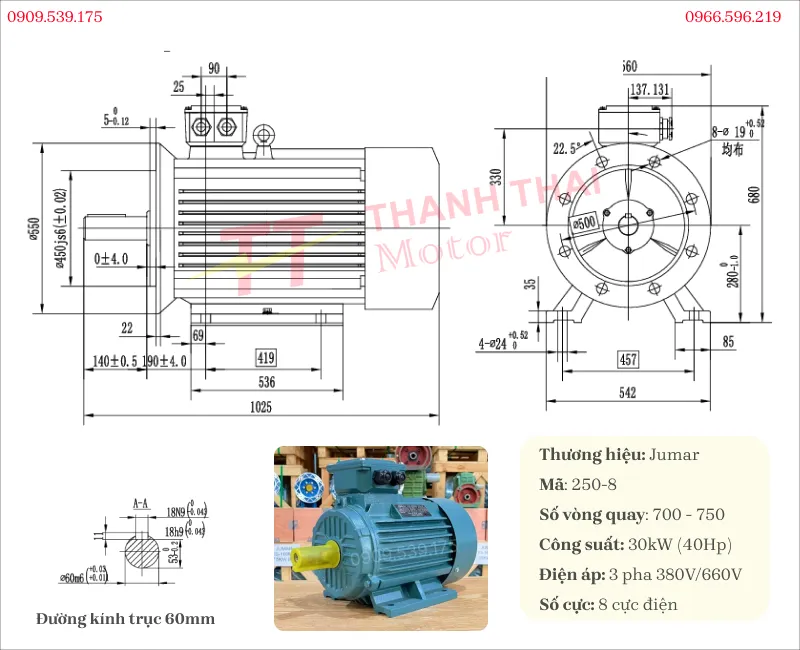

Motor 3 pha 30kW 40Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Sở hữu tốc độ quay cực kỳ chậm rãi nhưng lực mô-men xoắn ban đầu là lớn nhất. Thiết kế khung vỏ được phóng to để đảm bảo khởi động an toàn ngay cả khi đang ngậm tải rất nặng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Thiết bị nâng hạ hạng nặng: Lắp đặt cho cần trục, pa-lăng, tời kéo, cổng trục tại các bãi vớt tàu, cảng biển đòi hỏi nâng hạ hàng chục tấn thép cuộn/container tuyệt đối an toàn.
• Cơ khí chính xác tải lớn: Cung cấp động năng bền bỉ cho máy dập khuôn, máy ép phế liệu thủy lực, máy cán thép xà gồ, cán tôn công nghiệp.
• Máy băm xé phế liệu: Yêu cầu mô-men xoắn khổng lồ ở vận tốc cực chậm để xé rách lốp xe ô tô, nhựa cứng hoặc phế thải xây dựng.
• Máy nghiền bi: Ứng dụng để quay các lồng nghiền bi khổng lồ trong công nghiệp sản xuất xi măng, nghiền clinker.

Động cơ điện 3 pha 30kW 40Hp kết hợp hộp giảm tốc nào?

Việc phối ghép động cơ 30kW với hộp giảm tốc (hộp số giảm tốc) đòi hỏi sự chính xác cao về hệ số phục vụ (Service Factor) nhằm truyền tải trọn vẹn sức kéo khổng lồ mà không làm gãy trục hay mẻ răng.

• Hộp giảm tốc bánh răng tải nặng (Dòng R, S, K, F): Đây là phương án kết nối an toàn nhất. Thường sử dụng các size lớn như R97, R107 hoặc K97, K107 cho các hệ thống băng tải, gầu tải công nghiệp.
• Hộp giảm tốc cốt âm/trục vít loại lớn: Có thể kết hợp với các hộp số trục vít đứng size 135, 155 dùng trong các bồn khuấy công nghiệp.
• Truyền động phụ trợ: Khuyến cáo sử dụng khớp nối thủy lực, khớp nối răng hoặc hệ thống Puly rãnh C bản lớn (từ 3 đến 4 rãnh) để triệt tiêu sốc tải cơ học và bảo vệ cốt động cơ.

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở hộp cực động cơ điện

Sử dụng tua vít phù hợp để tháo 4 bu-lông cố định trên nắp hộp cực. Sau khi mở ra, bạn sẽ thấy các đầu cực đấu dây bên trong. Với motor điện 3 pha thông dụng, khu vực này thường có 6 đầu dây được ký hiệu rõ ràng để phục vụ đấu nối.

Bước 2: Xác định các cọc đấu và nguồn điện 380V

Các đầu dây trong hộp cực thường được bố trí thành hai hàng. Hàng phía dưới, mang ký hiệu U1, V1, W1, là vị trí dùng để cấp nguồn điện đầu vào.

Bước 3: Đấu nối nguồn 3 pha vào U1, V1, W1

Chuẩn bị 3 dây pha từ nguồn điện 380V và kết nối lần lượt vào các cọc U1, V1, W1 tương ứng. Cần đảm bảo đấu đúng vị trí để động cơ hoạt động ổn định.

Lưu ý an toàn quan trọng:

Các đầu cos phải được siết chặt để đảm bảo tiếp xúc điện tốt, tránh phát sinh tia lửa điện gây chập cháy. Không đấu nguồn vào hàng cực phía trên (U2, V2, W2) vì có thể làm hư hỏng cuộn dây động cơ.

Bước 4: Hoàn thiện và vận hành thử

Sau khi đấu dây xong, đậy kín nắp hộp cực và siết chặt bu-lông để bảo vệ thiết bị khỏi bụi và độ ẩm. Cấp điện để kiểm tra hoạt động. Nếu motor quay ngược chiều, chỉ cần ngắt nguồn và đổi chéo vị trí của hai trong ba dây pha để đảo chiều quay.

Việc thực hiện đúng kỹ thuật đấu nối không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn lâu dài. Các video động cơ điện từ Thành Thái Motor sẽ là nguồn tham khảo hữu ích cho người sử dụng trong quá trình thực hành.

Ngoài ra, bạn có thể truy cập video tổng hợp trong chuyên mục video động cơ điện để tham khảo thêm các nội dung giới thiệu sản phẩm, báo giá và hướng dẫn chi tiết do đội ngũ kỹ thuật thực hiện.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
