Động cơ điện 3 pha 37kW 50Hp

Động cơ điện 3 pha 37kW 50Hp nằm trong phân khúc sản phẩm động cơ điện 3 pha trên 3.7kW, là lựa chọn tối ưu cho các hệ thống công nghiệp yêu cầu công suất lớn, hoạt động ổn định và bền bỉ. Với thiết kế chắc chắn, khả năng truyền động mạnh mẽ và hiệu suất cao.

Động cơ điện (motor điện) này phù hợp cho các ứng dụng như máy bơm công nghiệp, máy nén khí, quạt ly tâm, băng tải nặng và dây chuyền sản xuất. Sản phẩm giúp tối ưu hiệu quả làm việc, giảm tiêu hao năng lượng và đáp ứng tốt các điều kiện vận hành liên tục trong môi trường công nghiệp khắt khe.

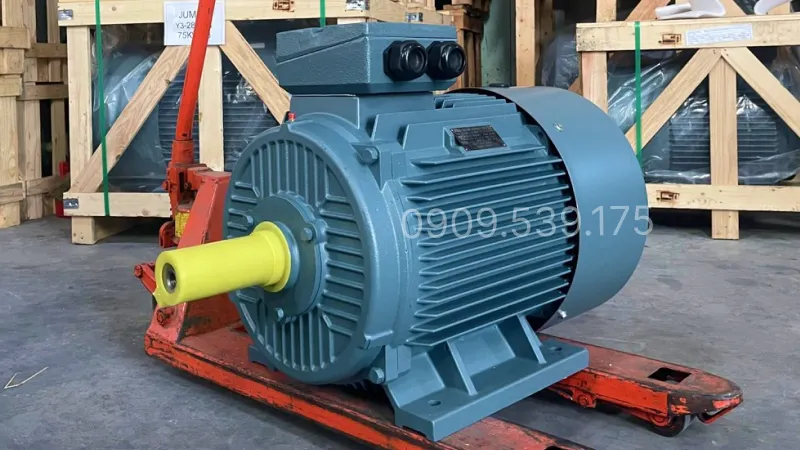

Động cơ điện 3 pha 37kW 50Hp có thiết kế tổng quan như thế nào?

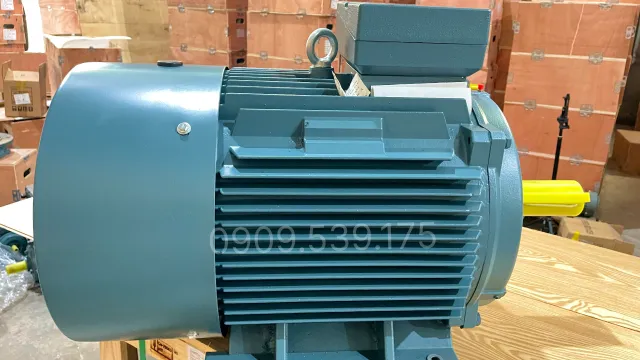

Động cơ điện 3 pha (motor điện 3 pha) sở hữu thiết kế vững chắc với kết cấu nguyên khối, giúp momen xoắn truyền động ổn định và hạn chế tối đa rung động trong quá trình hoạt động. Với kích thước tiêu chuẩn và hợp lý, thiết bị dễ dàng lắp đặt vào các hệ thống máy móc công suất lớn trong môi trường công nghiệp.

Bên cạnh đó, phần vỏ của động cơ điện (motor điện) được làm từ chất liệu gang hoặc nhôm có khả năng chống ăn mòn, chịu va đập tốt, góp phần bảo vệ linh kiện bên trong trước tác động của môi trường. Hệ thống làm mát tích hợp bằng quạt gió hoặc nước giúp động cơ vận hành ổn định, duy trì hiệu suất cao và kéo dài tuổi thọ, đáp ứng yêu cầu trong các dây chuyền sản xuất liên tục hoặc môi trường làm việc khắc nghiệt.

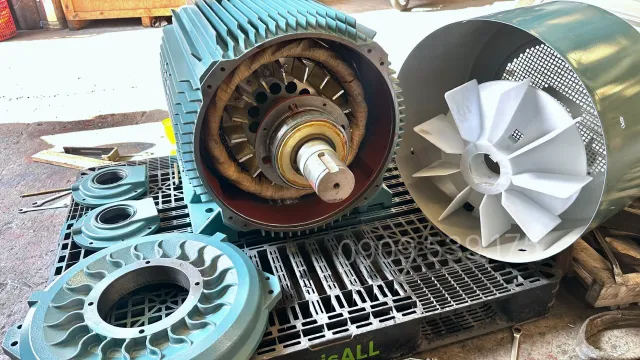

Cấu tạo bên trong

Để chịu tải được nguồn năng lượng khổng lồ và đảm bảo khả năng hoạt động liên tục, các chi tiết cấu thành bên trong của động cơ 3 pha 37kW đều được chế tạo từ vật liệu cao cấp và đạt chuẩn kỹ thuật khắt khe, bao gồm:

• Stator: Lõi từ được ép từ các lá thép kỹ thuật điện chất lượng cao. Cuộn dây quấn bằng 100% dây đồng nguyên chất tiết diện lớn, tẩm sấy vecni cách điện chân không 2-3 lớp để đảm bảo an toàn tuyệt đối, chịu nhiệt độ cao (Class F).
• Rotor: Khối thép đúc nguyên khối tích hợp lồng sóc đồng hoặc nhôm tinh khiết, cân bằng động bằng máy vi tính kỹ thuật cao giúp trục quay ổn định ở tốc độ định mức.
• Vòng bi (Ổ bi): Cấu kiện không thể thiếu cho máy lớn, thường sử dụng vòng bi đũa hoặc vòng bi cầu cao cấp (như SKF, NSK, FAG) để chịu tải trọng xuyên tâm lớn. Tích hợp sẵn vú mỡ để bơm bảo dưỡng định kỳ.

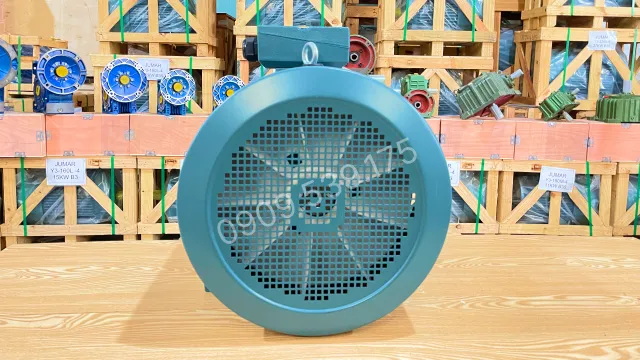

• Hệ thống làm mát: Quạt làm mát tiết diện lớn bằng nhựa chịu nhiệt hoặc hợp kim nhôm, kết hợp lồng bảo vệ bằng thép cứng cáp.

Động cơ điện 3 pha 37kW 50Hp có những loại nào?

Động cơ điện 3 pha 37kW 50Hp được sản xuất với nhiều số cực khác nhau nhằm đáp ứng đa dạng yêu cầu về tốc độ quay và mô-men xoắn trong các ứng dụng công nghiệp.

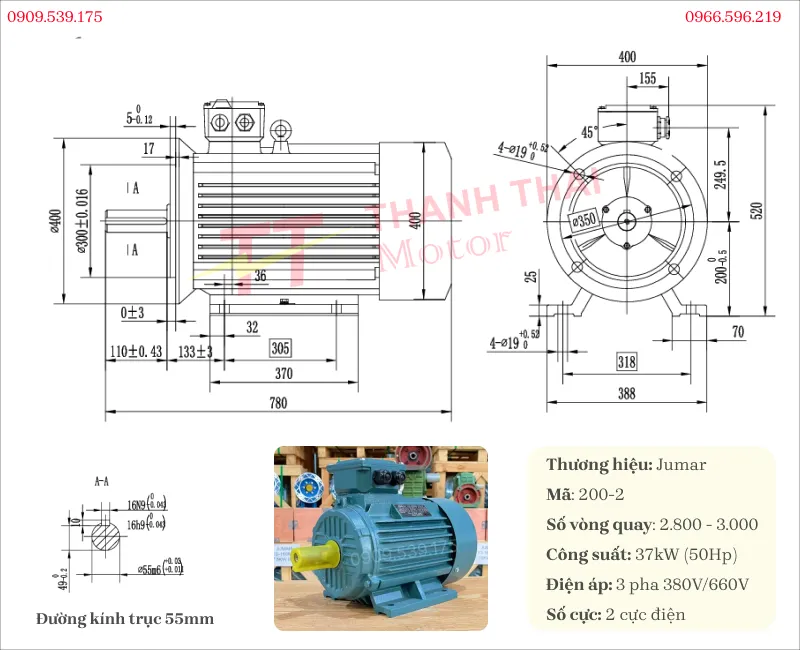

Motor 3 pha 37kW 50Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Đây là dòng motor tốc độ cao, phù hợp với các thiết bị yêu cầu vòng tua lớn, lưu lượng cao và khả năng vận hành liên tục.

Thông số kỹ thuật

Ứng dụng

• Máy bơm nước ly tâm công nghiệp: Tốc độ quay cao giúp tạo lưu lượng và áp lực nước lớn cho hệ thống cấp thoát nước và trạm bơm.
• Quạt hút ly tâm, quạt thông gió công suất lớn: Đáp ứng nhu cầu lưu thông không khí, hút bụi và xử lý khí thải trong nhà xưởng.
• Máy cắt kim loại, máy mài và thiết bị gia công cơ khí: Vòng tua lớn giúp nâng cao năng suất và chất lượng gia công.
• Máy nén khí công nghiệp: Đảm bảo hiệu suất vận hành ổn định và liên tục.

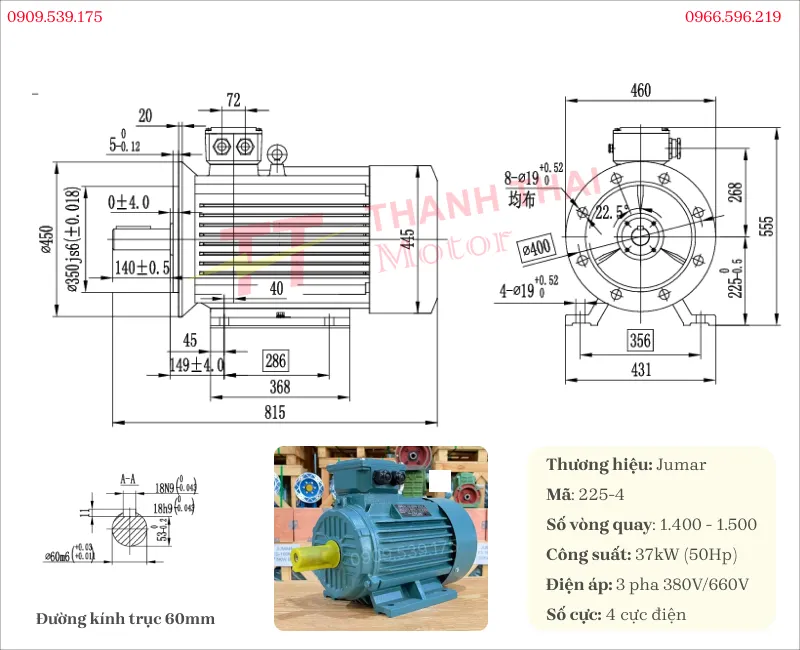

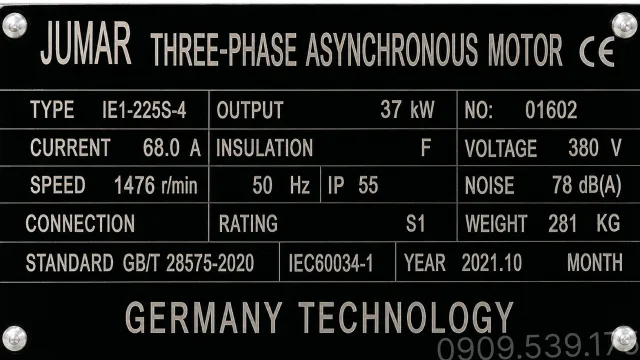

 Motor 3 pha 37kW 50Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

.Đây là dòng motor được sử dụng phổ biến nhất nhờ khả năng cân bằng giữa tốc độ quay và mô-men xoắn, phù hợp với đa số máy móc và dây chuyền sản xuất công nghiệp.

Thông số kỹ thuật

Ứng dụng

• Băng tải, băng chuyền công nghiệp: Đảm bảo khả năng vận chuyển hàng hóa ổn định, liên tục và hiệu quả.
• Máy nghiền đá, nghiền gỗ, nghiền nguyên liệu: Cung cấp mô-men xoắn đủ lớn để vận hành dưới tải trọng cao.
• Máy trộn bê tông, máy trộn thức ăn chăn nuôi, máy khuấy công nghiệp: Giúp quá trình trộn diễn ra đồng đều và ổn định.
• Máy nén khí, máy ép công nghiệp: Đáp ứng yêu cầu vận hành liên tục với độ bền và độ ổn định cao.

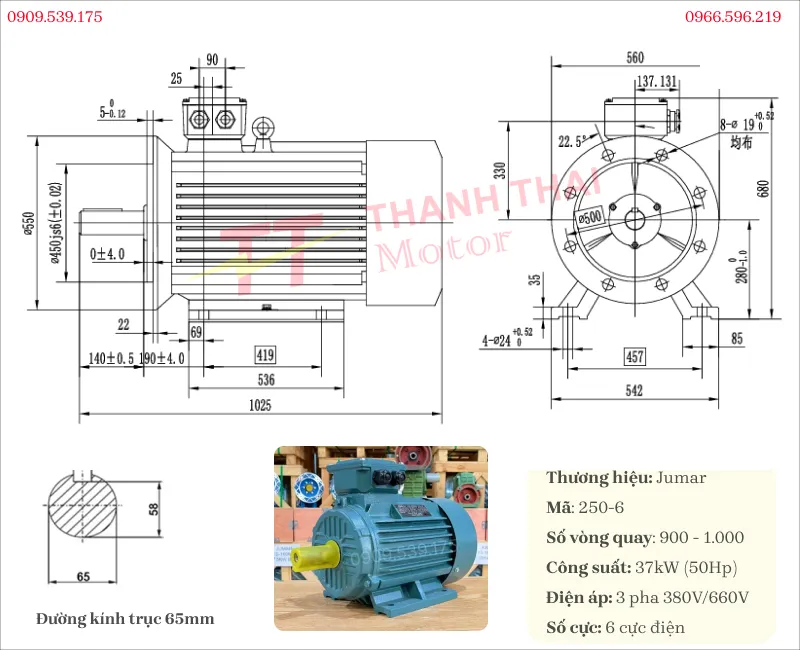

Motor 3 pha 37kW 50Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Đây là dòng mô tơ được chế tạo với số lượng cuộn dây nhiều hơn, tạo ra lực từ trường quay chậm nhưng sức kéo (mô-men xoắn) cực kỳ khủng khiếp, chuyên trị các loại tải ghì nặng liên tục.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trạm trộn bê tông: Kéo guồng trộn bê tông tươi khối lượng lớn, yêu cầu động cơ không bị sụt vòng tua khi nạp đá và xi măng.
• Máy nghiền đá, nghiền quặng: Đảm bảo lực đập vỡ vật liệu cứng liên tục trong các mỏ khai khoáng.
• Băng tải dốc: Hệ thống băng chuyền tải than hoặc đất đá từ hầm mỏ lên cao với góc nghiêng lớn.
• Máy khuấy công nghiệp: Khuấy hóa chất đặc, khuấy bột giấy trong các bồn chứa dung tích hàng chục nghìn lít.

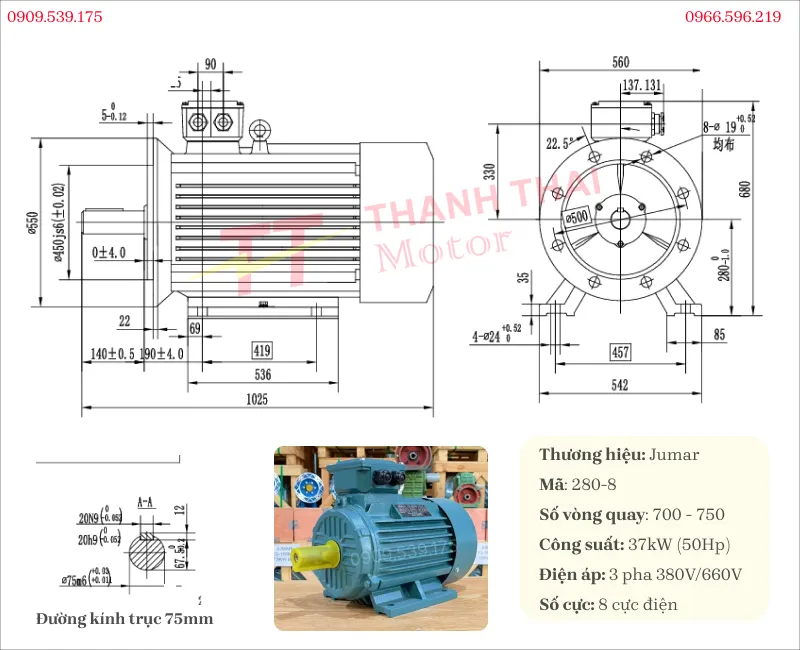

Motor 3 pha 37kW 50Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Tốc độ quay cực kỳ chậm rãi. Toàn bộ thiết kế cơ khí từ đường kính cốt trục đến kích thước khung vỏ đều được phóng to tối đa để tối ưu hóa lực mô-men xoắn ban đầu, giúp máy khởi động được ngay cả khi đang ngậm tải nặng nhất.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Cần trục, cổng trục, pa-lăng cảng biển: Dùng cho tời nâng hạ container hoặc các khối sắt thép hàng chục tấn, đảm bảo nâng lên hạ xuống từ tốn, tuyệt đối an toàn và không bị tuột tải.
• Máy ép thủy lực, máy cán thép: Cung cấp động năng mạnh mẽ và lỳ lợm cho các dây chuyền cán thép tấm, cán nguội cơ khí.
• Máy băm lốp phế liệu, băm rác công nghiệp: Yêu cầu sức vặn xoắn khổng lồ ở vận tốc chậm để xé rách các vật liệu dai và cứng.

Động cơ điện 3 pha 37kW 50Hp kết hợp hộp giảm tốc nào?

Việc đồng bộ động cơ 37kW với hộp giảm tốc (hộp số giảm tốc) là bài toán kỹ thuật quan trọng để truyền tải trọn vẹn lực kéo cơ học. Vì công suất và kích thước cốt trục rất lớn (65mm, 75mm…), việc lựa chọn hộp giảm tốc đòi hỏi sự chính xác tuyệt đối về hệ số an toàn:

• Hộp giảm tốc bánh răng trụ tải nặng (Dòng tải nặng R, S, K, F): Là sự kết hợp hoàn hảo nhất. Thường sử dụng các size lớn như R107, R137 hoặc K107, K127 cho các hệ thống băng tải mỏ.
• Hộp giảm tốc trục vít dạng đứng/bánh răng côn: Dùng trong các hệ thống khuấy trộn lớn (size hộp số 155, 175, 200).
• Truyền động phụ trợ: Bắt buộc dùng khớp nối răng, khớp nối thủy lực hoặc Puly rãnh C đôi/ba để đảm bảo truyền tải không bị trượt và bảo vệ cốt động cơ khi kẹt tải.

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Tháo nắp hộp cực của động cơ điện

Sử dụng tua vít phù hợp để tháo các bu-lông cố định trên nắp hộp cực. Sau khi mở nắp, bạn sẽ thấy các đầu cực đấu dây bên trong. Đối với motor điện 3 pha thông dụng, khu vực này thường có 6 đầu dây được đánh dấu ký hiệu rõ ràng.

Bước 2: Xác định các cọc đấu nối và nguồn điện 380V

Các đầu dây trong hộp cực thường được bố trí thành hai hàng. Hàng phía dưới, ký hiệu U1, V1, W1, là vị trí dùng để kết nối nguồn điện đầu vào.

Bước 3: Đấu nối nguồn 3 pha vào U1, V1, W1

Chuẩn bị 3 dây pha từ nguồn điện 380V và tiến hành đấu lần lượt vào các cọc U1, V1, W1. Đảm bảo đấu đúng vị trí để motor hoạt động ổn định.

Lưu ý an toàn quan trọng:

Các đầu cos cần được siết chặt để đảm bảo tiếp xúc điện tốt, hạn chế phát sinh tia lửa điện gây chập cháy. Không đấu nguồn vào hàng cực phía trên (U2, V2, W2) để tránh làm hư hỏng cuộn dây động cơ.

Bước 4: Đóng nắp và vận hành thử

Sau khi hoàn tất đấu nối, đậy kín nắp hộp cực và siết chặt bu-lông để bảo vệ thiết bị khỏi bụi và độ ẩm. Cấp điện để kiểm tra hoạt động. Nếu motor quay ngược chiều, chỉ cần ngắt nguồn và đổi chéo vị trí của hai trong ba dây pha để đảo chiều quay.

Việc tuân thủ đúng quy trình đấu nối không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn trong quá trình sử dụng. Các video động cơ điện từ Thành Thái Motor sẽ là nguồn tham khảo hữu ích cho người dùng trong thực tế.

Ngoài ra, để tìm hiểu thêm về sản phẩm, báo giá và hướng dẫn chi tiết, bạn có thể tham khảo video tổng hợp trong chuyên mục video động cơ điện – nơi cung cấp nội dung thực tế do đội ngũ kỹ thuật trực tiếp thực hiện.
