Motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp

Motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp là thiết bị truyền động chuyên dụng, được thiết kế để đáp ứng các yêu cầu vận hành với công suất cao và độ ổn định vượt trội. Với mức công suất 22kW (tương đương 30Hp), sản phẩm mang đến khả năng truyền mô-men xoắn lớn, vận hành bền bỉ và hiệu quả trong các hệ thống máy móc công nghiệp. Điểm nổi bật là thiết kế trục ra vuông góc, giúp tối ưu hóa không gian lắp đặt.

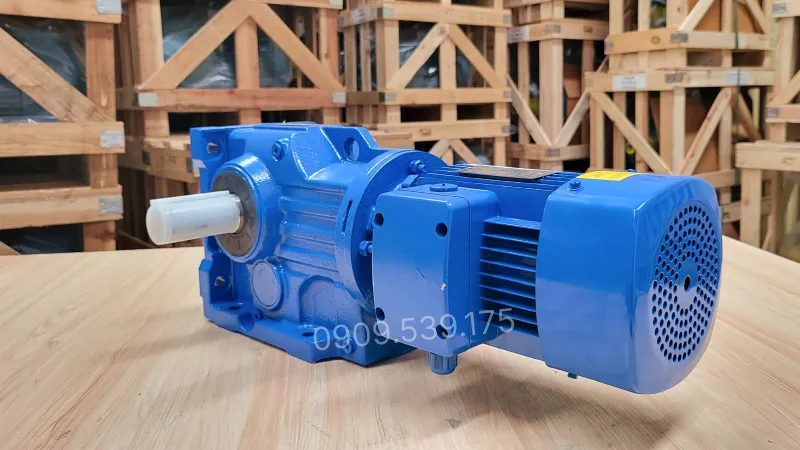

Thiết kế tổng quan motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp

Toàn bộ giảm tốc tải nặng trục vuông góc K được phủ lớp sơn tĩnh điện chống gỉ sét, phù hợp với môi trường làm việc có độ ẩm cao, bụi bẩn hoặc hóa chất nhẹ. Vỏ máy bằng gang đúc nguyên khối tạo độ cứng cáp, tăng khả năng chịu lực và chống va đập mạnh. Thiết kế trục đầu ra vuông góc với trục đầu vào mang lại lợi thế lớn trong việc sắp xếp hệ thống, đặc biệt là những nơi có không gian hẹp hoặc yêu cầu bố trí linh hoạt.

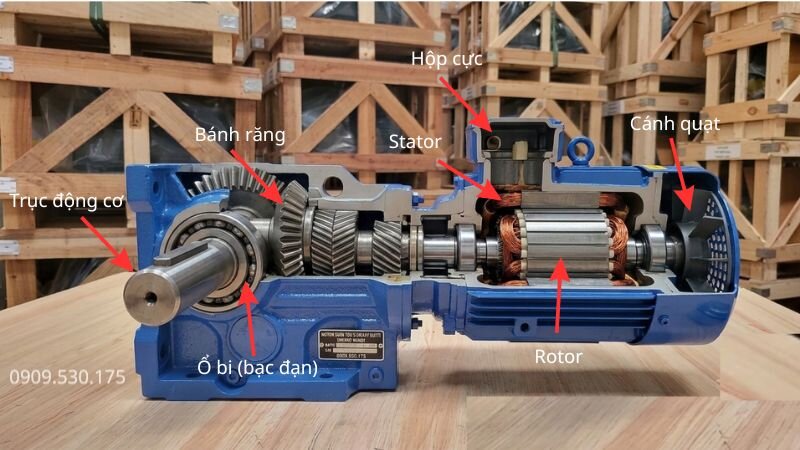

Cấu tạo motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp

Motor giảm tốc tải nặng gồm hai thành phần chính là: động cơ điện (motor điện) và hộp giảm tốc (hộp số giảm tốc). Cụ thể hơn là: động cơ điện 3 pha (motor điện 3 pha) và giảm tốc tải nặng trục vuông góc K. Hai bộ phận này được kết nối trực tiếp để tạo thành một tổ hợp truyền động mạnh mẽ.

Cấu tạo chi tiết động cơ điện 3 pha 22kW 30Hp

• Khung vỏ động cơ: Được sản xuất từ gang đúc nguyên khối có độ cứng cao, giúp bảo vệ các chi tiết bên trong khỏi tác động cơ học và tăng khả năng tản nhiệt khi làm việc trong thời gian dài.
• Lõi thép stator: Sử dụng thép silic kỹ thuật điện có độ từ thẩm cao, được ghép thành nhiều lớp nhằm hạn chế tổn hao năng lượng và nâng cao hiệu suất hoạt động của động cơ.
• Rotor: Là bộ phận chuyển đổi năng lượng điện thành chuyển động quay. Rotor được cân bằng động chính xác giúp động cơ vận hành êm và hạn chế rung lắc.
• Trục truyền động: Gia công từ thép hợp kim có độ bền cơ học cao, chịu được tải trọng lớn và đảm bảo khả năng truyền mô-men xoắn ổn định đến hộp giảm tốc.
• Bạc đạn: Được lắp ở hai đầu trục nhằm hỗ trợ chuyển động quay chính xác, giảm ma sát và tăng độ bền cho toàn bộ hệ thống.

Chi tiết cấu tạo hộp giảm tốc tải nặng trục vuông góc K 22kW 30Hp

• Thân hộp giảm tốc: Được đúc từ gang cầu hoặc gang xám chất lượng cao, có khả năng chịu tải trọng lớn, chống biến dạng và bảo vệ cụm truyền động bên trong.
• Bộ bánh răng côn xoắn: Đây là bộ phận đặc trưng của dòng hộp số K, giúp đổi hướng chuyển động giữa trục vào và trục ra theo góc 90 độ, đồng thời duy trì hiệu suất truyền động cao.
• Hệ thống bánh răng nghiêng nhiều cấp: Các bánh răng được gia công bằng thép hợp kim, xử lý nhiệt bề mặt nhằm tăng độ cứng và khả năng chịu mài mòn. Cấu tạo răng nghiêng giúp truyền tải êm ái và giảm tiếng ồn khi vận hành.
• Trục vào và trục ra: Được chế tạo từ thép cường lực, gia công chính xác nhằm đảm bảo độ đồng tâm cao và khả năng chịu mô-men xoắn lớn trong điều kiện làm việc liên tục.

Thông số kỹ thuật motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp

Dưới đây là các thông số và kích thước kỹ thuật quan trọng của sản phẩm

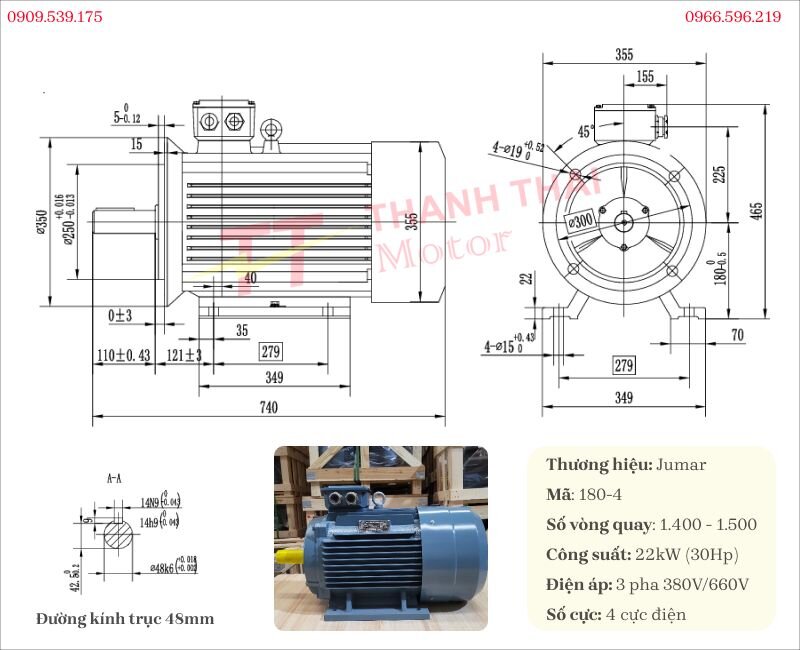

Thông số kỹ thuật động cơ điện 3 pha 22kW 30Hp

Bản thông số kỹ thuật chi tiết kích thước và các thông số lắp đặt quan trọng của động cơ điện 22kW 30Hp

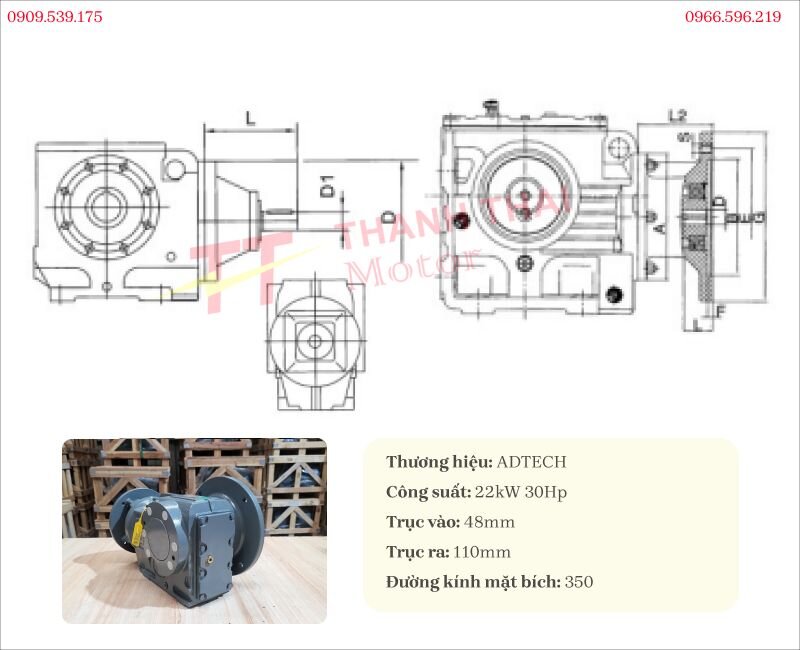

Thông số kỹ thuật hộp số giảm tốc tải nặng trục vuông góc K 22kW 30Hp

Bản vẽ kỹ thuật thể hiện chi tiết kích thước lắp đặt

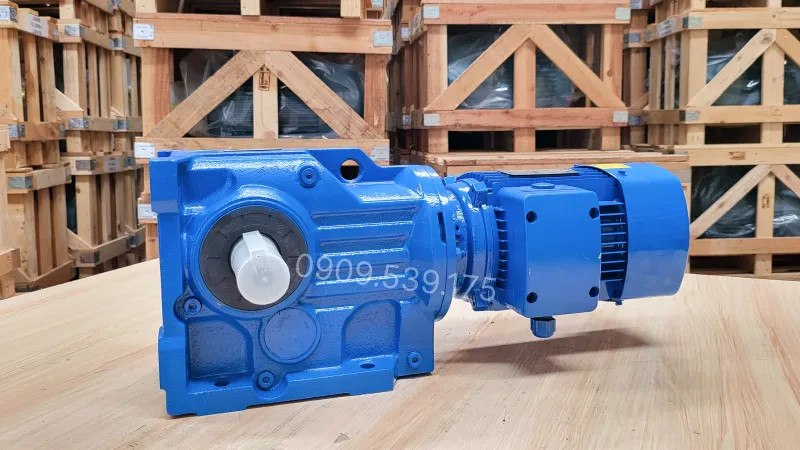

Ứng dụng motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp

Motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp là sản phẩm lý tưởng cho các ngành công nghiệp cần mô-men xoắn lớn và độ bền cao, như:

• Băng tải tải nặng trong các nhà máy sản xuất, phân phối, logistics

• Máy trộn, máy nghiền công suất lớn trong ngành thực phẩm, hóa chất, xây dựng

• Hệ thống cẩu hàng, nâng hạ trong xưởng cơ khí, xưởng lắp ráp

• Thiết bị xử lý nước thải công nghiệp quy mô lớn

• Dây chuyền sản xuất tự động trong nhà máy, khu công nghiệp lớn

Hướng dẫn lắp đặt motor giảm tốc tải nặng trục vuông góc K 22kW 40Hp

Để motor giảm tốc tải nặng trục vuông góc K 22kW 40Hp vận hành ổn định và đáp ứng yêu cầu làm việc liên tục trong môi trường công nghiệp, cần thực hiện lắp đặt đúng theo quy trình kỹ thuật.

• Bước 1: Chuẩn bị đầy đủ motor giảm tốc, bệ máy và các phụ kiện lắp đặt. Kiểm tra trục đầu ra, mặt bích, chân đế, bu lông và các chi tiết liên kết, đảm bảo bề mặt lắp ghép sạch sẽ, không bị biến dạng hoặc hư hỏng.
• Bước 2: Đặt motor giảm tốc vào đúng vị trí, căn chỉnh đồng tâm giữa trục đầu ra và thiết bị truyền động. Sau đó siết chặt toàn bộ bu lông cố định, quay thử trục để kiểm tra độ trơn tru, hạn chế rung động và đảm bảo hệ thống sẵn sàng đưa vào vận hành.

Thông qua video động cơ giảm tốc tải nặng trục vuông góc K 22kW 40Hp của Thành Thái Motor, người xem có thể theo dõi toàn bộ quá trình lắp đặt từ khâu chuẩn bị đến hoàn thiện. Nội dung được trình bày ngắn gọn, trực quan, hỗ trợ kỹ thuật viên và người sử dụng thực hiện đúng các thao tác lắp ráp, góp phần nâng cao hiệu quả truyền động và tăng độ bền cho thiết bị. Để tìm hiểu thêm nhiều phương pháp lắp đặt khác, người dùng có thể tham khảo các video tổng hợp tại Thành Thái Motor.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
