Motor giảm tốc 3 pha 3kW 4Hp

Motor giảm tốc 3 pha 3kW 4Hp (mô tơ giảm tốc 3 pha 3kW 4Hp) là loại động cơ giảm tốc (motor giảm tốc) có khả nặng truyền động công suất lớn được tích hợp giữa động cơ điện 3 pha (motor điện 3 pha) và hộp giảm tốc (hộp số giảm tốc) liền trục. Với khả năng làm việc ổn định trong môi trường khắc nghiệt, động cơ giảm tốc 3 pha (motor giảm tốc 3 pha) này là lựa chọn lý tưởng cho các hệ thống cơ khí, sản xuất, vận hành liên tục trong nhà máy, dây chuyền tự động hóa và công trình công nghiệp.

Tổng quan thiết kế motor giảm tốc 3 pha 3kW 4Hp

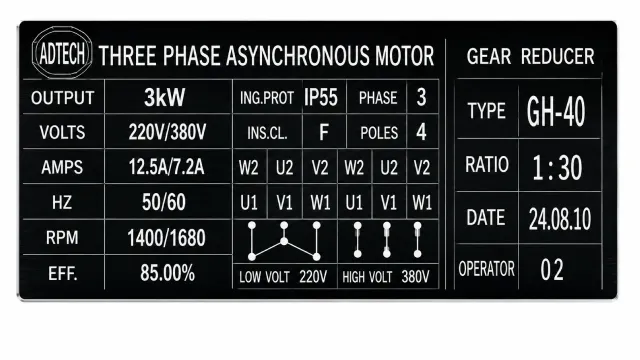

Motor giảm tốc 3 pha 3kW 4Hp có thiết kế liền khối giữa phần động cơ điện (motor điện) và hộp giảm tốc, phủ sơn tĩnh điện chống gỉ, giúp bảo vệ thiết bị khỏi bụi bẩn và ẩm ướt. Vỏ motor làm bằng nhôm hoặc gang đúc chắc chắn, kết hợp tem nhôm in thông số rõ ràng.

Motor điện 3 pha 3kW 4Hp (động cơ điện 3 pha 3kW 4Hp):

• Chức năng: Đây là bộ phận trung tâm đóng vai trò chuyển đổi điện năng từ lưới điện 3 pha thành cơ năng, tạo ra lực quay tốc độ cao tại trục rotor.
• Thiết kế: Phần vỏ ngoài thường được đúc nguyên khối từ gang hoặc hợp kim nhôm chịu lực, trang bị các khía tản nhiệt dọc thân máy giúp làm mát nhanh chóng. Hộp cực điện được thiết kế kín nước, chống bụi. Bên trong sử dụng lõi dây đồng nguyên chất 100% giúp tối ưu hóa từ trường, đảm bảo máy chạy mát và không bị hao hụt công suất.

Hộp số giảm tốc:

• Chức năng: Làm nhiệm vụ tiếp nhận tốc độ vòng quay cao từ motor điện, sau đó thông qua hệ thống bánh răng để giảm tốc độ đầu ra (vòng/phút) và gia tăng tối đa mô-men xoắn (lực kéo) để tải nặng.
• Thiết kế: Sở hữu lớp vỏ bảo vệ bằng gang đúc vô cùng dày dặn, chịu được va đập mạnh trong môi trường công nghiệp.

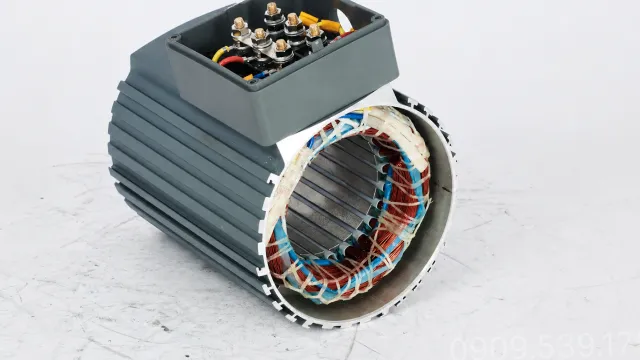

Cấu tạo chi tiết bên trong mô tơ 3 pha 4 ngựa

Motor giảm tốc 3 pha 3kW 4Hp thuộc phân khúc động cơ giảm tốc từ 1.1kW đến 3.7kW được cấu thành từ 2 bộ phận chính sau:

• Stator: Gồm lõi thép kỹ thuật ghép lớp, quấn dây đồng 100% cho khả năng sinh từ ổn định, hiệu suất cao.
• Rotor: Được cân bằng động hoàn hảo, giảm độ rung lắc, tăng tuổi thọ cho toàn bộ thiết bị truyền động.
• Hệ thống bánh răng: Gồm các cấp bánh răng trụ hoặc răng nghiêng ăn khớp với nhau. Toàn bộ bánh răng được chế tạo từ thép hợp kim chịu tải, qua xử lý nhiệt luyện đạt độ cứng tiêu chuẩn giúp chịu được ma sát lớn.
• Vòng bi (Bạc đạn) và phớt chắn dầu: Hệ thống vòng bi công nghiệp chịu tải trọng hướng kính lớn, đảm bảo trục quay êm. Phớt chắn dầu chịu nhiệt ở hai đầu ngăn cản tạp chất bên ngoài xâm nhập và giữ cho dầu bánh răng luôn ở mức ổn định.

Phân loại motor giảm tốc 3 pha 3kW 4Hp

Theo kiểu dáng lắp đặt, động cơ giảm tốc 3 pha 3kW 4Hp được phân thành 2 loại sau:

Motor giảm tốc 3 pha 3kW 4Hp chân đế (GH)

Thông số kỹ thuật:

Ứng dụng:

• Ứng dụng trong các dây chuyền đóng gói, máy trộn bột, máy sục khí ao hồ nuôi tôm, và hệ thống ép/chế biến nông sản.
• Truyền động cho hệ thống băng tải, băng chuyền hàng hóa tải trọng lớn trong nhà máy logistics, khai khoáng.
• Cung cấp lực kéo cho máy nghiền đá, máy cán mỏng, máy ép phế liệu trong ngành công nghiệp nặng.
• Tích hợp vào hệ thống tời kéo, cầu trục nâng hạ vật liệu xây dựng tại công trường.
• Lắp ráp cho máy trộn thức ăn chăn nuôi quy mô công nghiệp, máy trộn bê tông.

Motor giảm tốc 3 pha 3kW 4Hp mặt bích (GV)

Thông số kỹ thuật:

Ứng dụng:

• Lắp đặt từ trên xuống cho bồn khuấy hóa chất, máy khuấy sơn hoặc dung dịch thực phẩm.
• Cung cấp lực kéo cho máy bơm nước công nghiệp và các cánh khuấy trong hệ thống xử lý nước thải.
• Tích hợp vào hệ thống gạt bùn, cánh khuấy tạo bọt tại các trạm xử lý nước thải công nghiệp.
• Vận hành hệ thống quạt guồng nước, máy sục khí oxy công suất lớn trong nuôi trồng thủy sản.
• Dùng cho các hệ thống băng tải đứng, máy đóng gói hoặc chiết rót tự động dạng tháp.

Hướng dẫn đấu dây motor giảm tốc 3 pha

Việc đấu nối điện chính xác là yếu tố tiên quyết để motor hoạt động an toàn, tránh tình trạng chập cháy hoặc sụt áp. Dưới đây là các bước cơ bản nhất để đấu dây cho dòng động cơ 3 pha công suất 3kW này.

• Bước 1: Mở nắp hộp điện. Sử dụng tua vít tháo các ốc bảo vệ để mở nắp hộp cực (hộp điện) nằm trên thân motor giảm tốc.
• Bước 2: Đấu kết nối dây nguồn. Lấy 3 sợi dây của nguồn điện 3 pha đấu lần lượt vào 3 cọc tiếp điểm có ký hiệu: U1, V1 và W1. Lưu ý cực kỳ quan trọng: Tuyệt đối KHÔNG đấu dây nguồn vào các cọc U1, V2, W2 (hoặc các cọc hàng bên dưới không đúng chuẩn). Việc đấu sai vị trí sẽ dẫn đến tình trạng sai điện áp (lên 660V), gây chập cháy và hỏng hóc động cơ ngay lập tức.
• Bước 3: Cấp nguồn và vận hành. Kiểm tra lại các tiếp điểm để đảm bảo tính an toàn và độ chắc chắn. Tiến hành cấp nguồn điện 3 pha cho động cơ để bắt đầu vận hành.

Motor giảm tốc 3 pha 3kW 4Hp chính là giải pháp tối ưu về cả hiệu năng mạnh mẽ, khả năng tiết kiệm điện lẫn chi phí bảo trì. Để tham khảo thêm nhiều lựa chọn và nắm bắt xu hướng thiết bị mới nhất, mời quý khách xem qua video tổng hợp các dòng máy công nghiệp, hoặc theo dõi video động cơ giảm tốc để được xem trực quan nhất về từng dòng mô tơ tại Thành Thái Motor.
