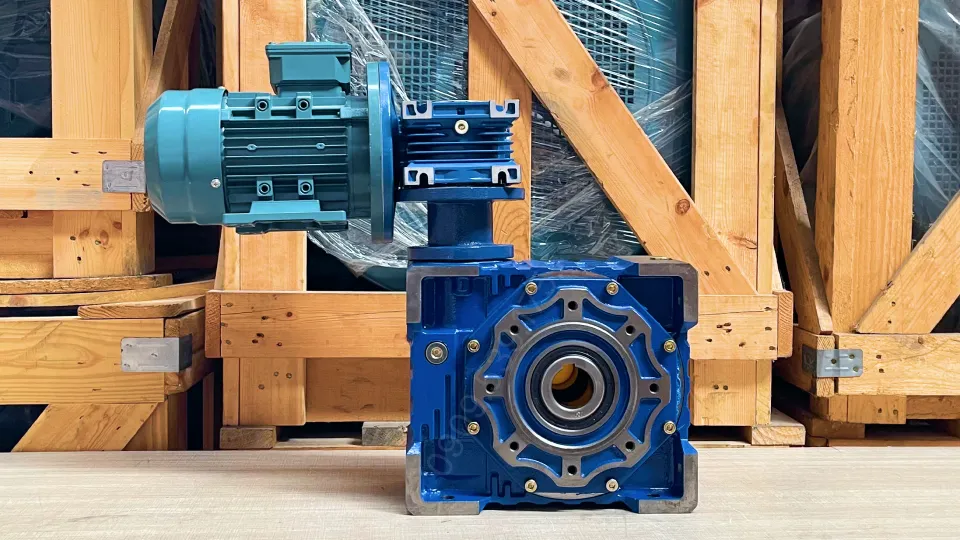

Motor giảm tốc 2 cấp NMRV 63 – 110

Motor giảm tốc 2 cấp NMRV 63 – 110 dòng động cơ giảm tốc (motor giảm tốc) được kết hợp từ động cơ điện (motor điện) cụ thể là dòng động cơ điện 3 pha (motor điện 3 pha) với hộp giảm tốc (hộp số giảm tốc) cụ thể là dòng hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) được chế tạo từ gang hoặc nhôm cao cấp chất lượng cao mang lại khả năng khả năng vượt trội và độ bền cao có khả năng chống oxy hóa và chống ăn mòn. Hệ thống tản nhiệt tốt giúp máy móc hoạt động tốt trong thời gian dài mà không bị nóng. Hiệu suất ổn định trong môi trường sản xuất khắc nghiệt.

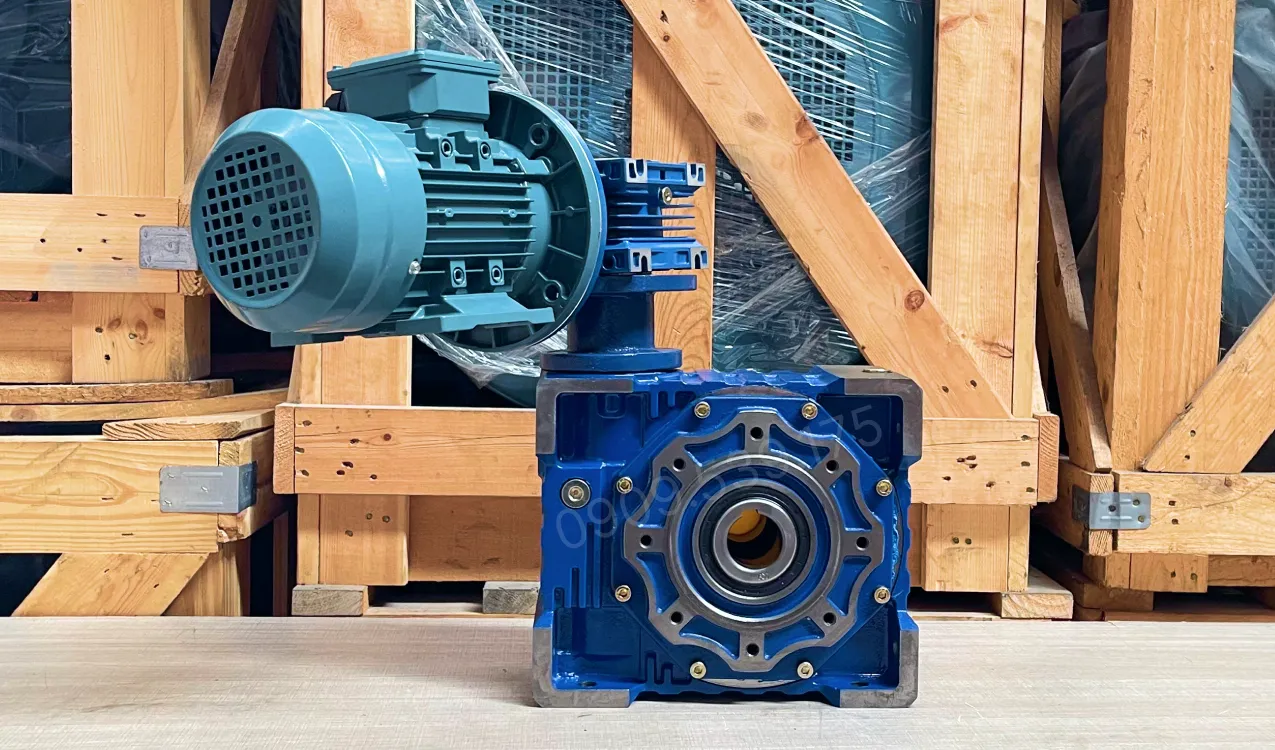

Tổng quan về motor giảm tốc 2 cấp NMRV 63 – 110

Khối động cơ điện

• Vật liệu: Vỏ nhôm đúc áp lực dập gân sóng gia cường hoặc vỏ gang tiêu chuẩn. Hộp cực điện bo kín bằng gioăng cao su định hình, đạt cấp bảo vệ chống bụi và nước IP55.
• Đặc tính: Thiết kế cuộn dây tối ưu hóa dòng không tải, giúp động cơ chạy êm, sinh nhiệt thấp và chịu được tần suất bật – tắt (on – off) liên tục ở dải tải trung bình.

Hộp giảm tốc 2 cấp (NMRV 63 và NMRV 110)

• Chức năng: Ghép nối nối tiếp hộp sơ cấp vỏ nhôm NMRV 63 vào hộp thứ cấp vỏ gang kích thước tầm trung NMRV 110. Hệ thống chuyển hướng trục vuông góc 90 độ và nhân tỷ số truyền lên cực đại để cho tốc độ đầu ra siêu chậm.
• Đặc tính: Sự kết hợp mã hiệu 63 – 110 mang lại kết cấu gọn gàng, tiết kiệm không gian hơn các dòng 130 và 150 nhưng vẫn đảm bảo mô-men xoắn đầu ra lớn. Cơ cấu có khả năng tự hãm cơ học cao, chống trôi tải khi ngắt nguồn.

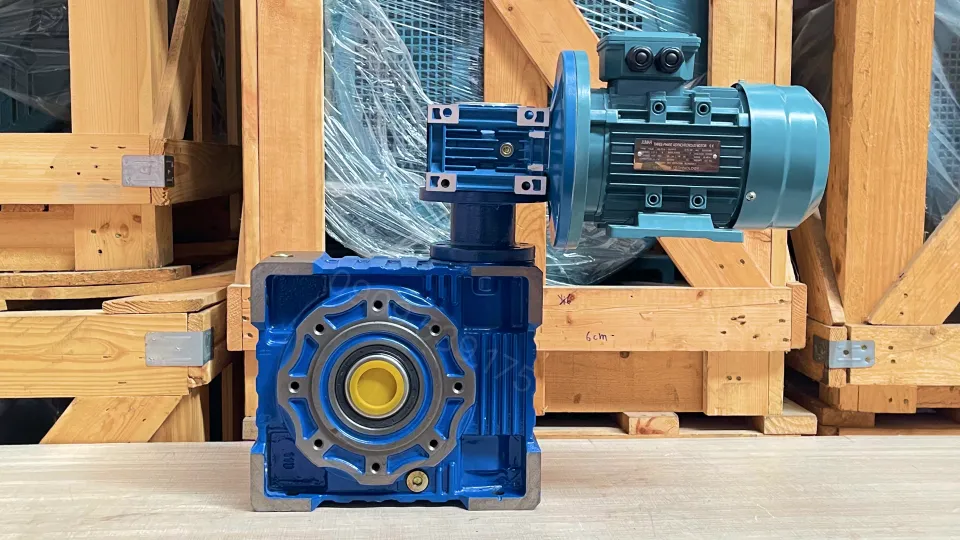

Cấu tạo motor giảm tốc 2 cấp NMRV 63 – 110

Motor giảm tốc 2 cấp NMRV 63 – 110 được lắp từ các động cơ điện có công suất khác nhau như (động cơ điện 3 pha 0.55kW 0.75Hp, động cơ điện 3 pha 0.75kW 1Hp, động cơ điện 3 pha 1.1kW 1.5Hp, động cơ điện 3 pha 1.5kW 2Hp) kết hợp với hộp giảm tốc 2 cấp NMRV (hộp số giảm tốc 2 cấp NMRV)

Cấu tạo của động cơ điện:

• Stator: Được thiết kế từ dây đồng nguyên chất lớp vỏ dày dặn và có độ bền cao
• Rotor: Được cấu tạo từ nhiều thép lá mỏng nhẹ giúp tăng khả năng hoạt động khi rotor quay nhờ lực vào từ trường tạo ra.

Cấu tạo của hộp giảm tốc NMRV:

• Cấp 1: Hộp giảm tốc NMRV 63 bố trí vòng bi ở hai đầu trục giúp giảm ma sát và giữ trục quay ổn định khi chịu tải.
• Cấp 2: Hộp giảm tốc NMRV 110 sử dụng thép hợp kim chịu lực, bề mặt được tôi và mài kiểm soát sai số chặt chẽ để duy trì độ bền khi làm việc liên tục.

Thông số kỹ thuật motor giảm tốc 2 cấp NMRV 63 – 110

Motor giảm tốc 2 cấp NMRV 63 – 110 là bộ truyền động sử dụng hai hộp giảm tốc NMRV lắp ghép nối tiếp, mang lại khả năng giảm tốc hiệu quả và tạo ra mô-men xoắn lớn ở đầu ra. Với kết cấu nhỏ gọn, thiết bị giúp tối ưu không gian lắp đặt đồng thời đảm bảo quá trình truyền động diễn ra ổn định và liên tục.

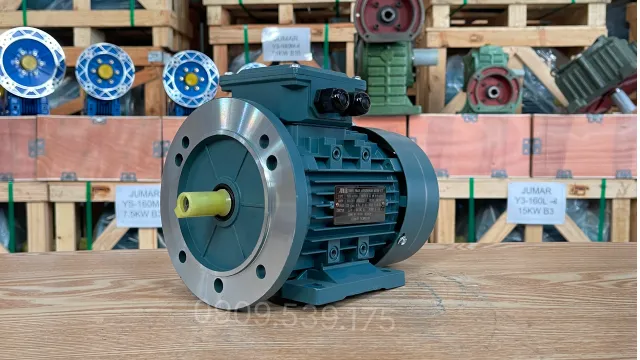

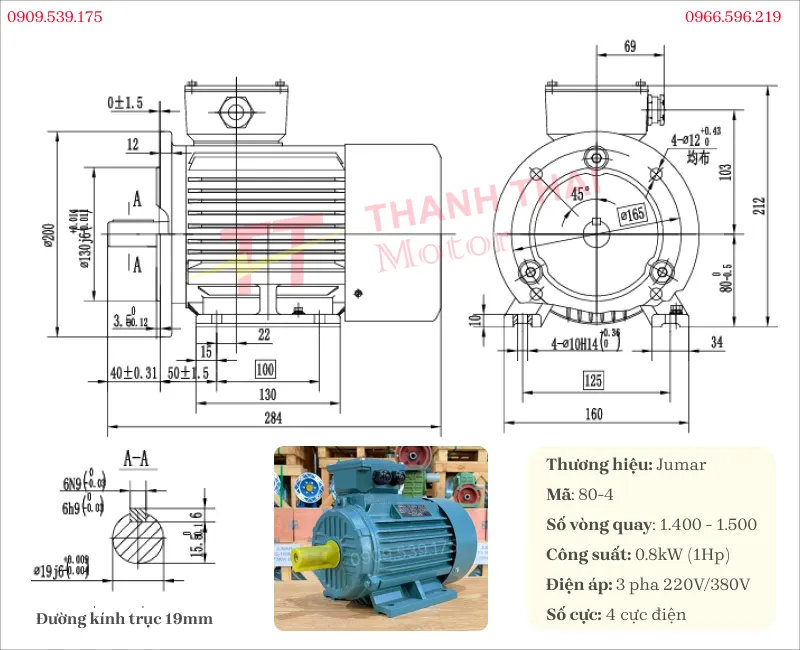

Thông số kỹ thuật động cơ điện 3 pha 0.8kW 1Hp

Động cơ điện 3 pha 1.5kW 2Hp được thiết kế theo tiêu chuẩn IEC, đảm bảo khả năng hoạt động liên tục và ổn định trong nhiều điều kiện làm việc khác nhau. Kiểu lắp mặt bích giúp việc kết nối với hệ thống truyền động trở nên nhanh chóng và thuận tiện.

Thông số kỹ thuật hộp số NMRV 63

Hộp số NMRV 75 đóng vai trò là cấp giảm tốc thứ nhất, giúp giảm tốc độ quay ban đầu và truyền công suất ổn định đến cấp giảm tốc tiếp theo.

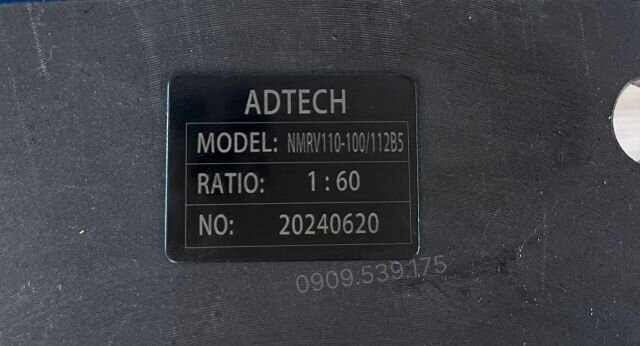

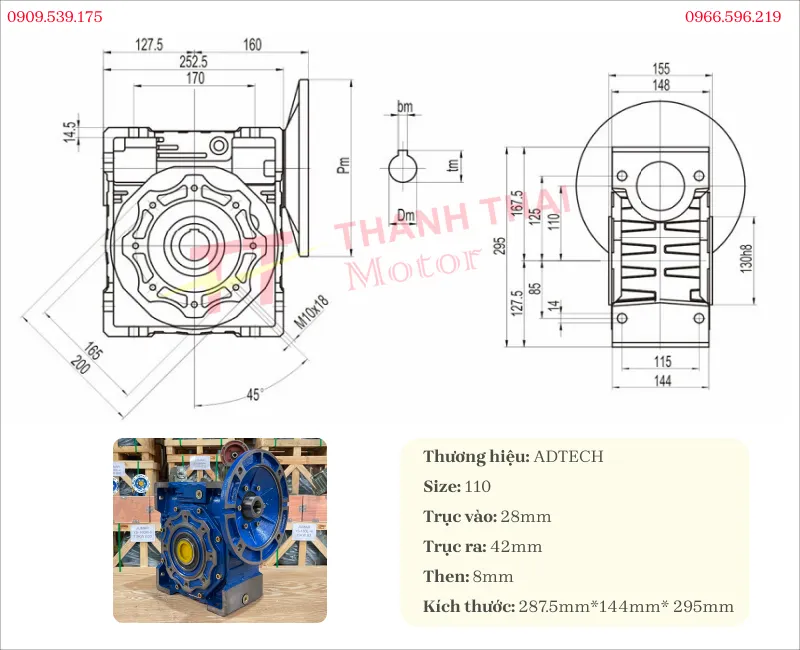

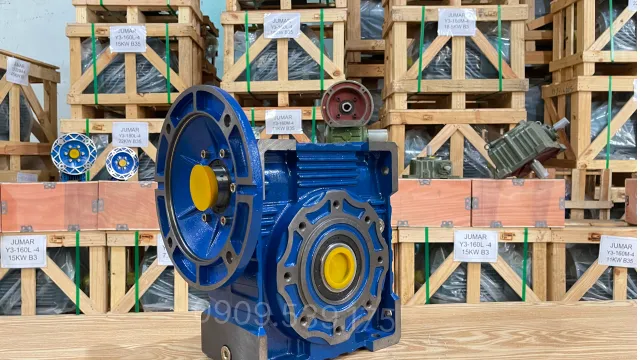

Thông số kỹ thuật hộp số NMRV 110

Hộp số NMRV 130 là cấp giảm tốc thứ hai, giúp gia tăng đáng kể mô-men xoắn đầu ra, phù hợp với các hệ thống yêu cầu tốc độ thấp và lực kéo lớn.

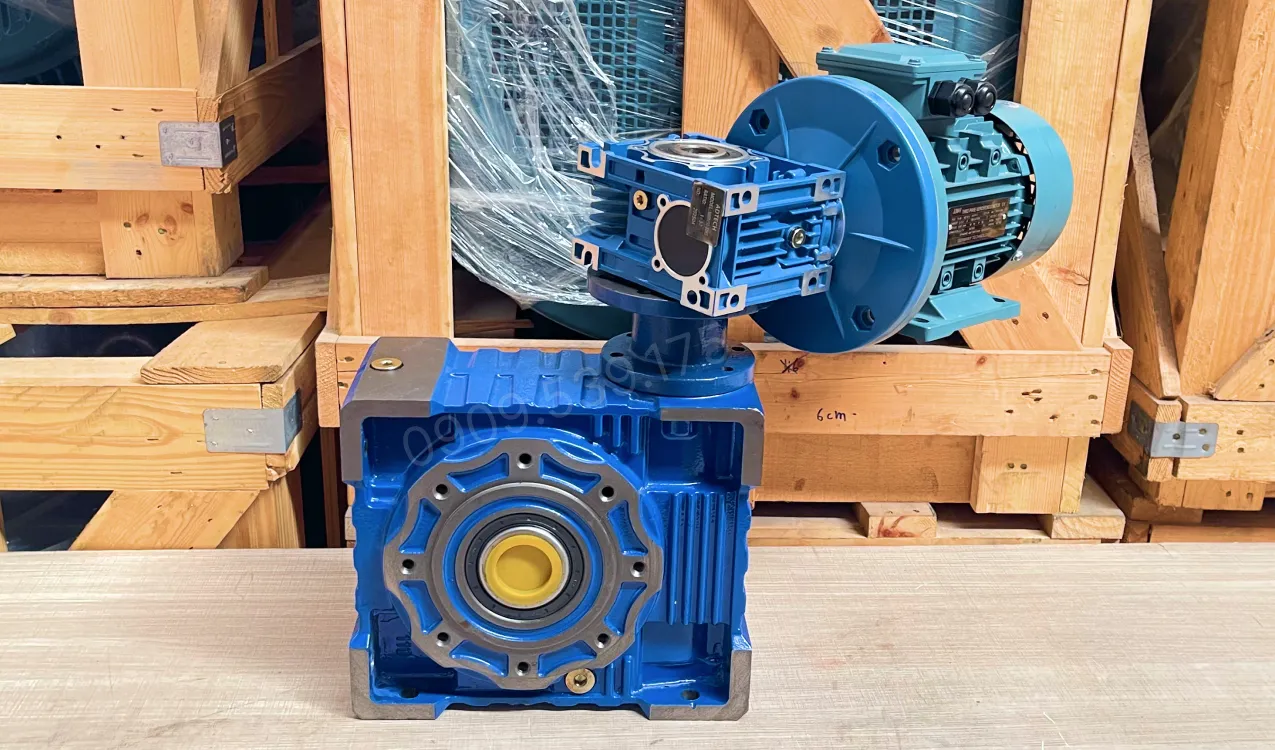

Ứng dụng motor giảm tốc 2 cấp NMRV 63 – 110

Thiết bị đặc biệt phù hợp cho các hệ thống cần tốc độ chậm nhưng phải duy trì lực kéo ổn định và vận hành liên tục trong thời gian dài.

• Băng tải và băng chuyền tốc độ thấp: Điều khiển tốc độ ổn định, phù hợp dây chuyền đóng gói, phân loại và vận chuyển hàng hóa.
• Máy khuấy – máy trộn công nghiệp: Cung cấp tốc độ chậm nhưng đều, giúp quá trình đảo trộn nguyên liệu diễn ra liên tục và không bị giật.
• Hệ thống cuộn – nhả vật liệu: Đáp ứng tốt các máy cuộn màng, cuộn dây, cuộn giấy nhờ lực kéo mạnh và điều tốc chậm chính xác.
• Thiết bị cấp liệu dạng vít tải: Truyền lực ổn định, đảm bảo dòng vật liệu di chuyển đều, hạn chế tắc nghẽn trong các dây chuyền chế biến.

Hướng dẫn lắp motor điện với 2 NMRV

• Bước 1: Bắt ốc để kết nối motor điện với hộp giảm tốc nhỏ trước cho chắc chắn.
• Bước 2: Đóng nhẹ trục khớp nối trung gian vào vị trí trục ra của hộp giảm tốc nhỏ.
• Bước 3: Lắp hộp giảm tốc lớn vào sao cho phần trục vào của nó ngậm chặt lấy trục khớp nối trung gian.
• Bước 4: Siết toàn bộ ốc vít để cố định hai hộp giảm tốc lại dính liền nhau.

Chú ý: Trục phải thẳng băng, nhớ lau sạch các chi tiết và siết ốc đều các bên.
