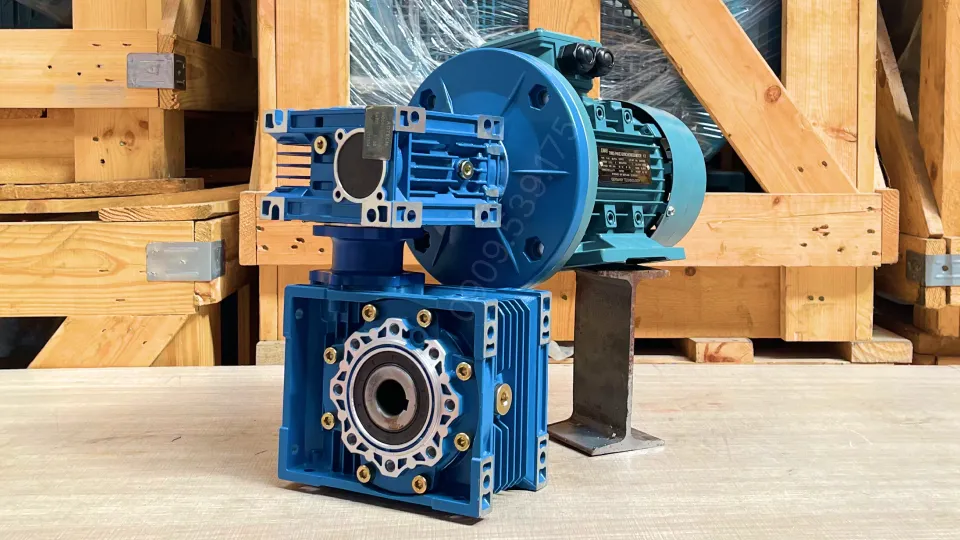

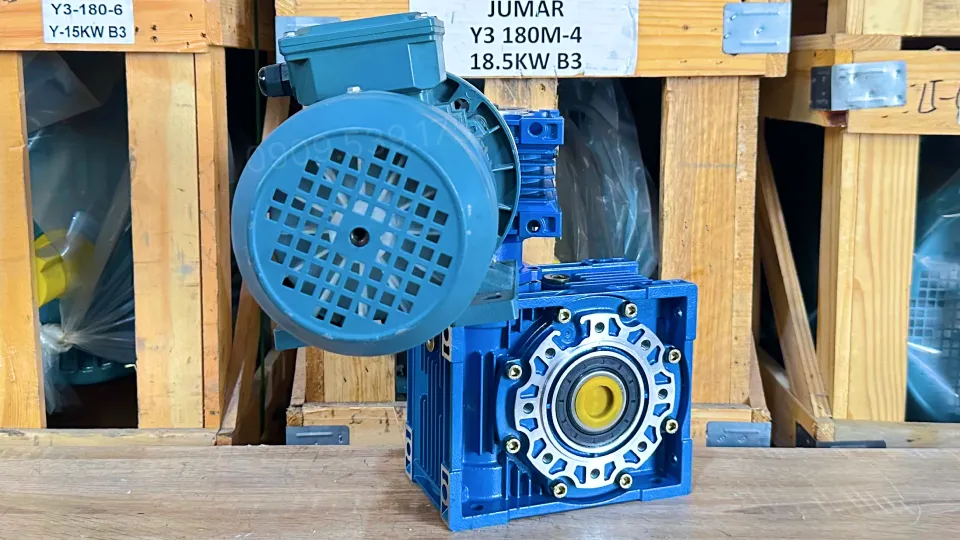

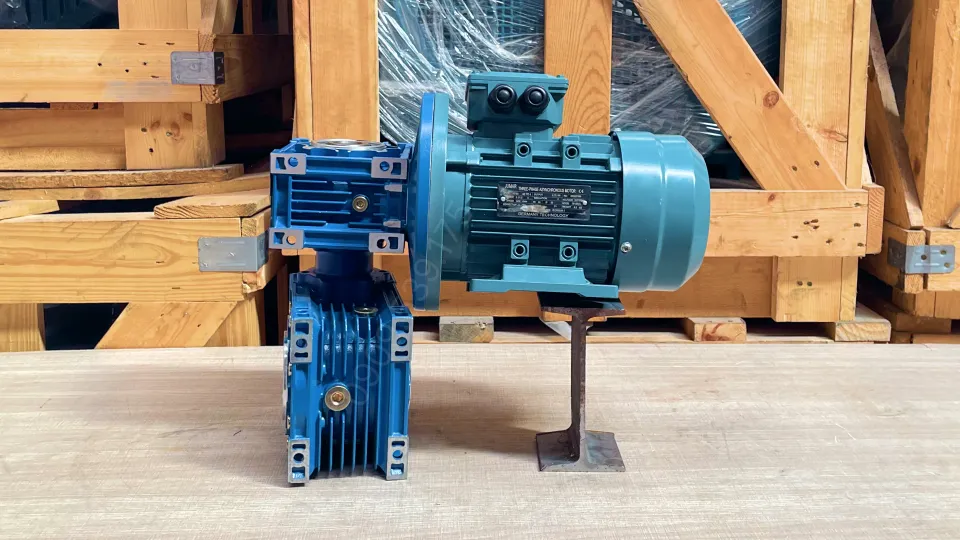

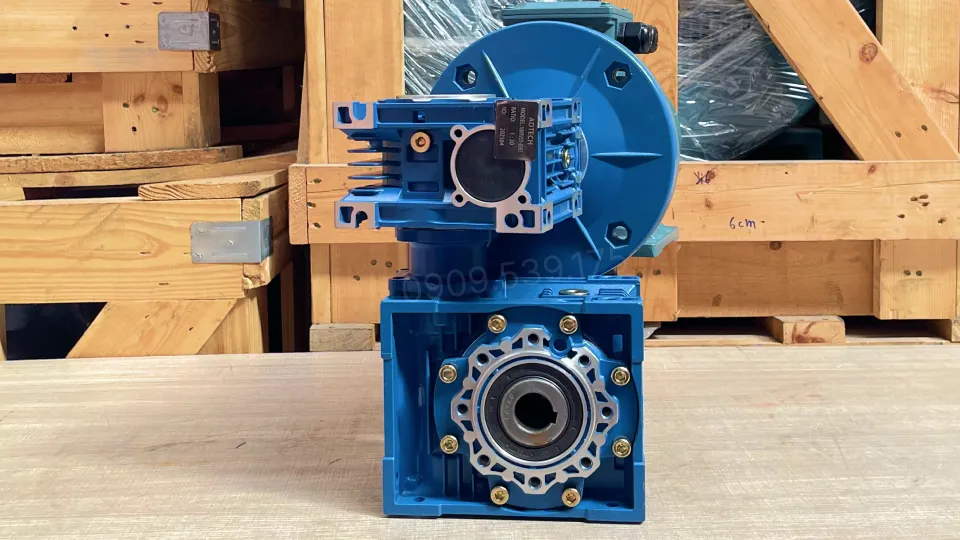

Motor giảm tốc 2 cấp NMRV 50 – 75

Motor giảm tốc 2 cấp NMRV 50 – 75 là dòng động cơ giảm tốc (motor giảm tốc) được kết hợp từ động cơ điện (motor điện) cụ thể là dòng động cơ điện 3 pha (motor điện 3 pha) với hộp giảm tốc (hộp số giảm tốc) cụ thể là dòng hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp). Thiết bị được thiết kế với mặt bích tiêu chuẩn quốc tế, giúp lắp ráp nhanh, dễ dàng thay thế, thuận tiện cho việc mở rộng hoặc nâng cấp hệ thống.

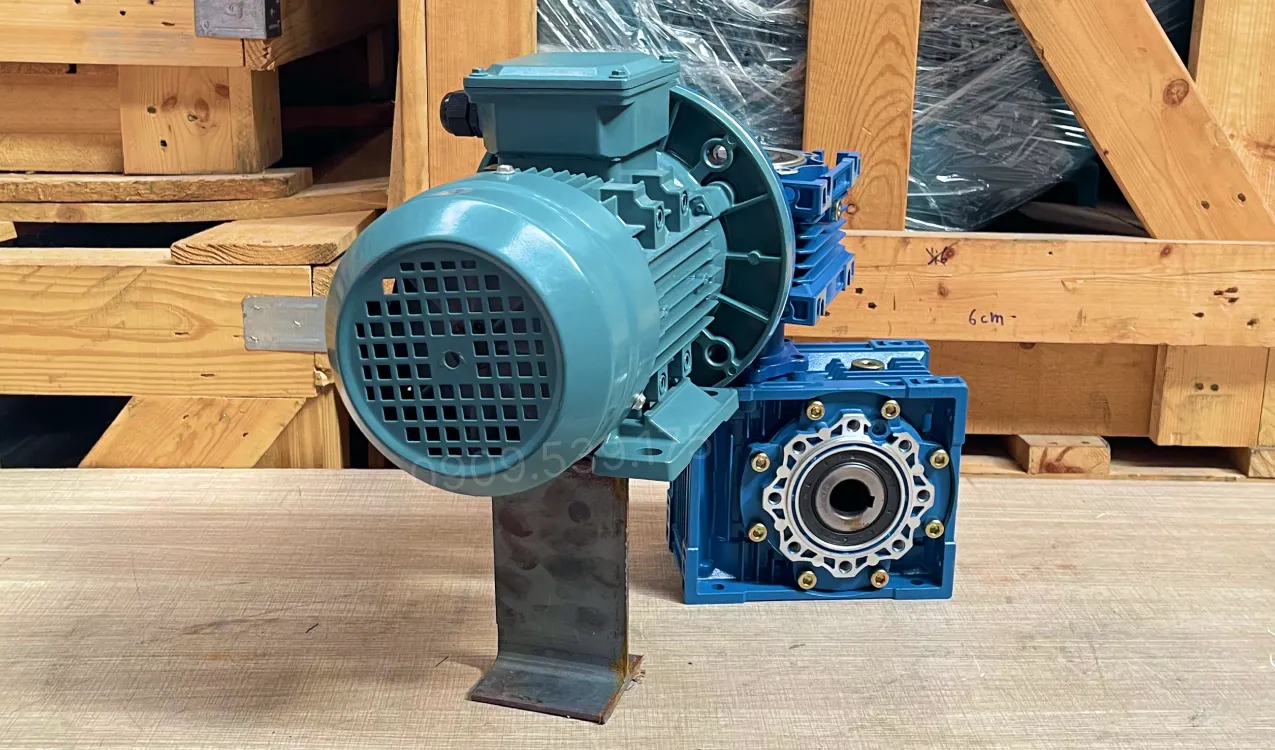

Tổng quan motor giảm tốc 2 cấp NMRV 50 – 75

Khối động cơ điện

• Vật liệu: Thân vỏ đúc hoàn toàn từ hợp kim nhôm trọng lượng nhẹ, tích hợp các khe rãnh tản nhiệt tối ưu hóa luồng khí đối lưu. Hộp cực điện định hình kín khít bằng gioăng cao su chịu nhiệt, đạt chuẩn bảo vệ IP55 kháng bụi và tia nước tốt.
• Đặc tính: Tương thích với các dòng motor công suất nhỏ, dòng khởi động thấp, vận hành êm ái và ít sinh nhiệt điện từ, giúp bảo vệ an toàn cho các tầng nhông số siêu nhỏ của cấp sơ cấp.

Hộp giảm tốc 2 cấp (NMRV 50 + NMRV 75)

• Chức năng: Ghép nối tiếp hộp số nhỏ NMRV 50 vào hộp số trung tâm NMRV 75 theo mô hình modular. Hệ thống bẻ hướng truyền động một góc vuông 90 độ, tạo ra dải tỷ số truyền cực đại cho vận tốc đầu ra tiệm cận về 0 nhưng mô-men kéo lớn.
• Đặc tính: Cả hai cấp số 50 và 75 đều sử dụng vỏ hợp kim nhôm áp lực nguyên khối, mang lại tổng thể cấu trúc siêu nhẹ, thẩm mỹ cao và dễ dàng gá lắp treo trên vách máy đứng. Cơ cấu trục vít mang lại khả năng tự hãm tĩnh cao, giữ cố định tải khi ngắt nguồn.

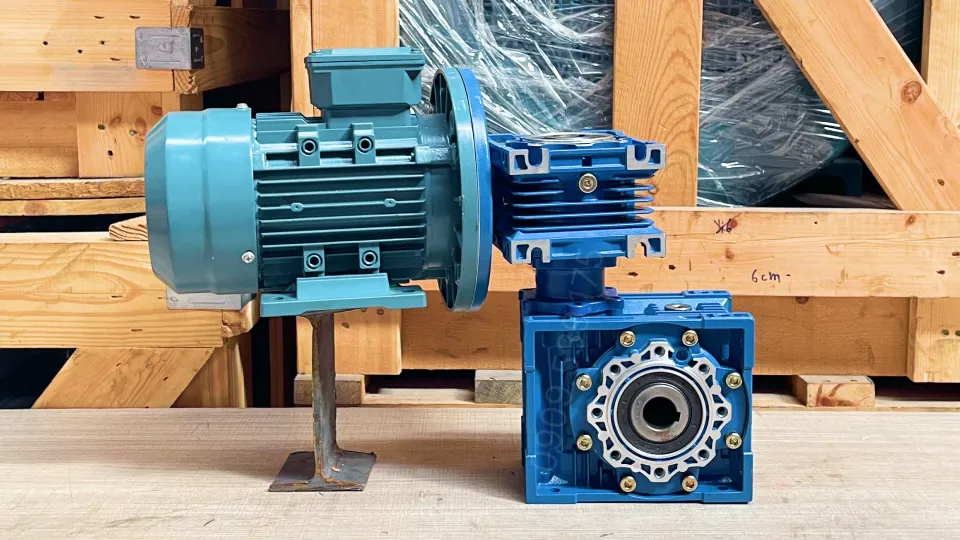

Cấu tạo motor giảm tốc 2 cấp NMRV 50 – 75

Motor giảm tốc NMRV 50 – 75 được lắp ghép từ động cơ điện 3 pha 0.55kW 0.75Hp với hộp giảm tốc 2 cấp NMRV (hộp số giảm tốc 2 cấp NMRV) được gia công chuẩn xác. Hệ thống bao gồm các thành phần quan trọng sau:

Cấu tạo động cơ điện:

• Stator: Được đúc từ đồng nguyên khối, là phần bên trong của động cơ.
• Rotor: Là phần được cấu tạo bằng lá thép mỏng nhẹ, rotor quay được là nhờ vào tác động của stator tạo ra.

Cấu tạo hộp giảm tốc:

• Cấp 1 là hộp giảm tốc NMRV 50 có thiết kế với kiểu dáng chắc chắn, hiện đại, phù hợp cho các môi trường làm việc công nghiệp liên tục.
• Cấp 2 là hộp giảm tốc NMRV 75 có thiết kế vỏ ngoài được làm bằng gang hoặc nhôm nguyên khối.

Thông số kỹ thuật motor giảm tốc 2 cấp NMRV 50 – 75

Motor giảm tốc 2 cấp NMRV 50 – 75 là bộ truyền động gồm hai cấp giảm tốc dạng trục vít – bánh vít, giúp mở rộng tỷ số truyền và tăng khả năng tạo mô-men xoắn ở đầu ra. Nhờ cấu trúc ghép nối hợp lý, thiết bị vận hành ổn định, hạn chế rung ồn và phù hợp với các hệ thống yêu cầu tốc độ thấp, tải ổn định.

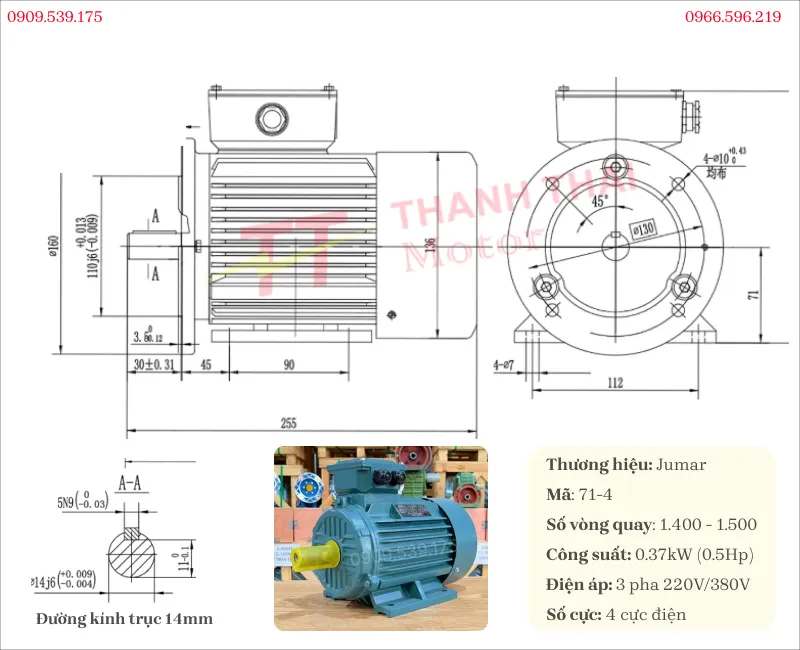

Thông số kỹ thuật động cơ điện 3 pha 0.37kW 0.5Hp

Động cơ điện 3 pha 0.37kW 0.5Hp được thiết kế theo hướng nhỏ gọn, dễ lắp đặt và đảm bảo hiệu suất làm việc ổn định trong thời gian dài. Cấp bảo vệ IP55 giúp tăng khả năng chống bụi và chống ẩm, phù hợp với nhiều môi trường công nghiệp.

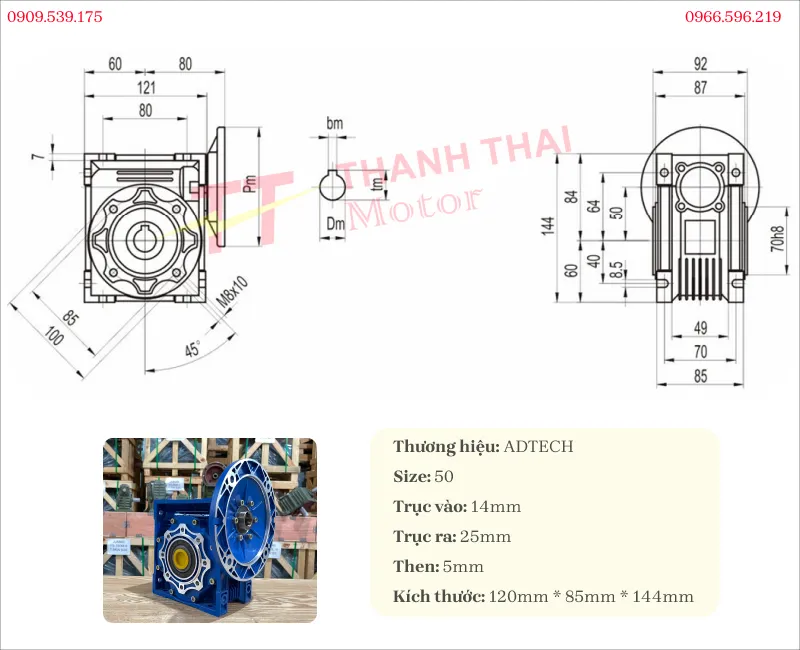

Thông số kỹ thuật hộp số NMRV 50

Hộp số NMRV 50 đóng vai trò cấp giảm tốc đầu tiên, giúp giảm tốc độ quay từ động cơ và truyền ổn định sang cấp giảm tốc tiếp theo trong hệ thống hai cấp.

Thông số kỹ thuật hộp số NMRV 75

Hộp số NMRV 75 là cấp giảm tốc thứ hai, giúp hoàn thiện quá trình giảm tốc, tăng mô-men xoắn và đảm bảo hiệu suất truyền động ổn định cho toàn bộ hệ thống.

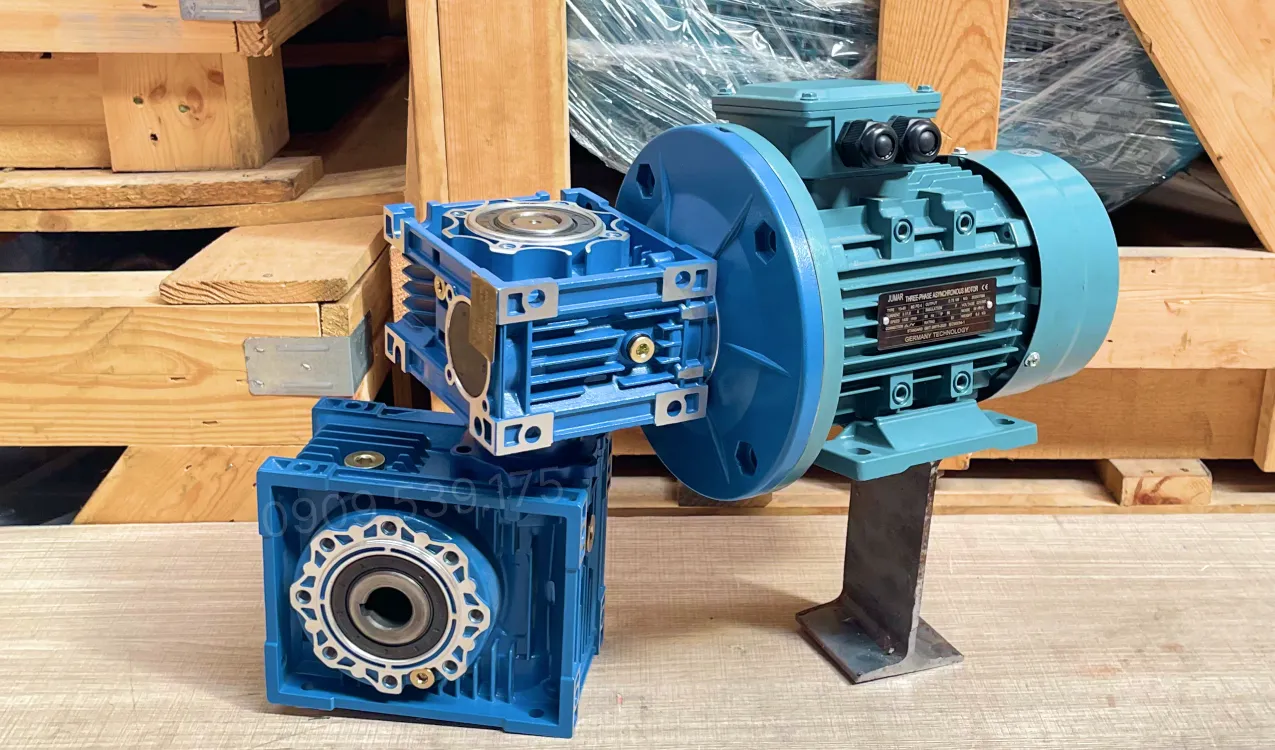

Ứng dụng motor giảm tốc 2 cấp NMRV 50 – 75

Motor giảm tốc NMRV 50 – 75 được ứng dụng rộng rãi trong các dây chuyền sản xuất yêu cầu tốc độ thấp nhưng mô-men xoắn lớn. Một số ứng dụng phổ biến:

• Băng tải công nghiệp, băng chuyền trong nhà máy sản xuất.
• Máy trộn, máy khuấy, máy nghiền trong ngành thực phẩm, nông sản và vật liệu.
• Hệ thống kéo – cuộn như máy cuộn màng, cuộn vải, cuộn dây.
• Máy cắt vải, máy chế biến gỗ, thiết bị gia công cơ khí.
• Dây chuyền tự động hóa hoạt động liên tục, yêu cầu độ ổn định và độ chính xác cao.

Hướng dẫn lắp motor điện với 2 NMRV

• Bước 1: Bắt motor điện sát vào hộp giảm tốc thứ nhất rồi vặn chặt các con ốc lại.
• Bước 2: Gắn trục khớp nối trung gian nằm gọn vào bên trong lỗ trục ra của hộp giảm tốc vừa lắp.
• Bước 3: Cho phần trục vào của hộp giảm tốc còn lại ngàm khớp với đầu trục khớp nối trung gian đang hở ra.
• Bước 4: Vặn các con ốc để chốt hai cái hộp giảm tốc dính chặt thành một khối liền.

Chú ý: Căn thẳng trục, chùi vệ sinh sạch sẽ chỗ lắp và siết ốc từ từ cho đều nhau.

Motor giảm tốc 2 cấp NMRV 50 – 75 là giải pháp truyền động phù hợp cho các hệ thống cần tốc độ thấp, mô-men xoắn lớn và vận hành ổn định. Quý khách có thể tham khảo video động cơ giảm tốc để hiểu rõ hơn về sản phẩm hoặc xem video tổng hợp của Thành Thái Motor để cập nhật thêm nhiều dòng thiết bị. Liên hệ ngay để được tư vấn model phù hợp và nhận báo giá mới nhất.
