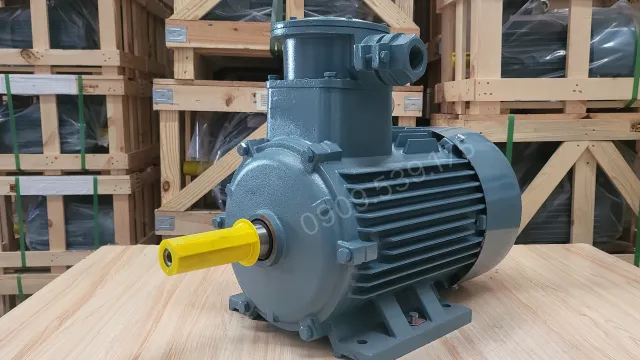

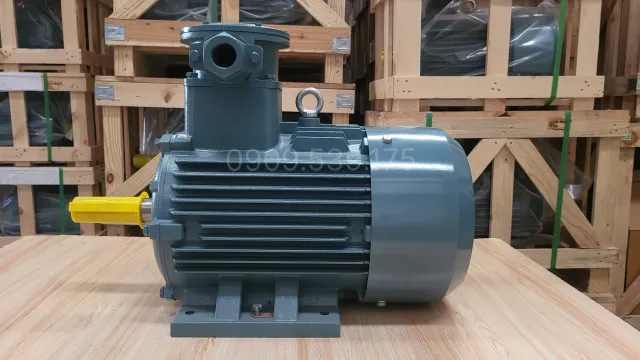

Động cơ phòng nổ 22kW 30Hp

Động cơ phòng nổ 22kW 30Hp có khả năng chuyển đổi hiệu quả điện năng thành cơ năng, giúp vận hành máy móc ở hiệu suất tối đa trong môi trường có nguy cơ cháy nổ cao. Đây là giải pháp đáng tin cậy được sử dụng phổ biến trong công nghiệp nhờ tính an toàn vượt trội và độ bền cao. Thành Thái Motor là nơi chuyên phân phối uy tín các dòng động cơ phòng nổ (motor chống cháy nổ/motor phòng nổ) chất lượng, hoạt động ổn định và an toàn cho khách hàng.

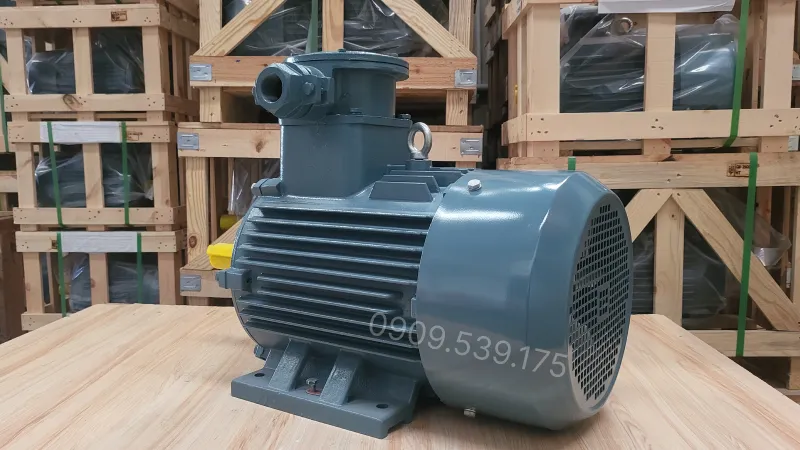

Thiết kế tổng quan về động cơ phòng nổ 22kW 30Hp

Thiết kế tổng quan các sản phẩm động cơ phòng nổ trên 3.7kW, cụ thể là động cơ phòng nổ 22kW 30Hp, được thiết kế với phần vỏ ngoài bằng gang dày, chắc chắn, có khả năng chịu lực và bảo vệ linh kiện bên trong khỏi va đập mạnh. Dây điện sử dụng bên trong có tiết diện lớn và khả năng chịu nhiệt cao, giúp động cơ điện (motor điện) hoạt động bền bỉ trong môi trường khắc nghiệt.

Đặc biệt, trong trường hợp xảy ra sự cố điện như chập mạch, động cơ vẫn đảm bảo không phát sinh tia lửa hoặc cháy nổ, đáp ứng tốt các tiêu chuẩn an toàn nghiêm ngặt trong môi trường dễ cháy như hầm mỏ, kho hóa chất, hoặc khu vực chứa khí dễ bắt lửa.

Cấu tạo bên trong động cơ phòng nổ 22kW 30Hp

Để duy trì hiệu suất hoạt động liên tục ở mức 22kW và đảm bảo an toàn tuyệt đối trong môi trường hóa chất, khí gas, các chi tiết bên trong của động cơ đều phải đạt chứng nhận phòng nổ (Ex d):

• Stator: Khối từ trường tĩnh ép từ các lá thép kỹ thuật có tổn hao từ thấp. Cuộn dây đồng nguyên chất được phủ lớp cách điện dày, tẩm sấy vecni chân không đa lớp (Class F hoặc Class H) để chịu nhiệt độ cao và ngăn chặn tuyệt đối hiện tượng phóng điện.
• Rotor: Lõi quay lồng sóc đúc nguyên khối vững chãi, được gia công bề mặt cực kỳ nhẵn mịn và cân bằng động vi tính nhằm triệt tiêu hoàn toàn sự cọ xát cơ học gây phát sinh tia lửa bên trong buồng máy.
• Vòng bi (Ổ bi): Lắp ráp bằng các vòng bi chịu tải lớn từ những thương hiệu hàng đầu thế giới (SKF, NSK, FAG). Hệ thống vòng bi được tích hợp phớt làm kín đa lớp và dùng mỡ bôi trơn không cháy nổ để ngăn bụi bẩn, khí gas lọt vào cốt trục.

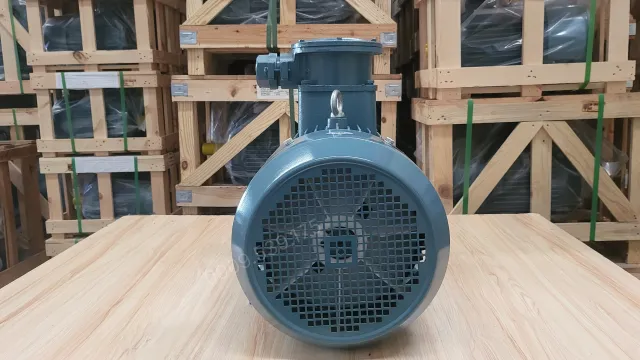

• Hệ thống làm mát: Cánh quạt tản nhiệt ly tâm bắt buộc phải làm từ nhựa chống tĩnh điện (anti-static) hoặc vật liệu hợp kim nhôm chuyên dụng để không sinh tia lửa tĩnh điện khi ma sát với không khí.

Động cơ điện phòng nổ 22kW 30Hp có những loại nào?

Dòng sản phẩm động cơ phòng nổ 22kW 30Hp được sản xuất với 4 phân khúc tốc độ vòng quay khác nhau, giúp các kỹ sư dễ dàng tương thích với đặc thù truyền động của từng cỗ máy công nghiệp. Dưới đây là thông số kỹ thuật chuẩn cho từng loại:

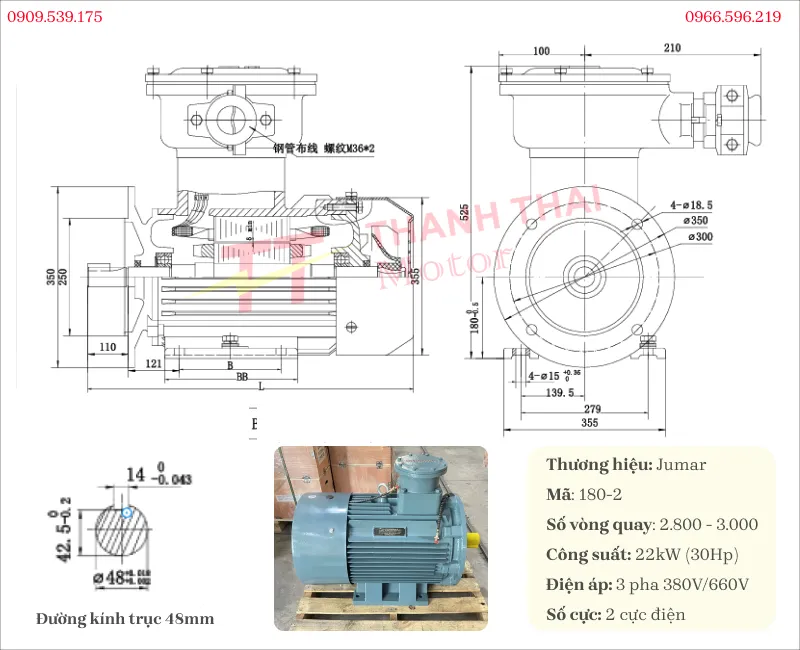

Motor phòng nổ 22kW 30Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Là phân khúc cung cấp tốc độ quay nhanh nhất, chuyên dùng cho các thiết bị cần tạo ra lưu lượng gió hoặc áp suất chất lỏng khổng lồ.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống bơm dầu khí: Kéo máy bơm ly tâm công suất lớn tại các trạm chiết nạp, đường ống dẫn xăng dầu hoặc trạm bơm cứu hỏa nội bộ của kho cảng.
• Thông gió phòng nổ: Vận hành quạt hút ly tâm áp suất cao để xả khí độc, cấp gió tươi cho hầm mỏ khai thác than sâu.
• Hệ thống nén khí ly tâm: Dùng cho máy nén khí ly tâm tốc độ cao trong các nhà máy sản xuất hóa chất, nhựa.

Motor phòng nổ 22kW 30Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Là dòng mô tơ tiêu chuẩn và phổ biến nhất, mang lại sự cân bằng hoàn hảo giữa vận tốc quay êm ái và mô-men xoắn mạnh mẽ, cho độ bền bỉ rất cao.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Khí nén công nghiệp: Chạy trạm máy nén khí trục vít cung cấp năng lượng cho hệ thống tự động hóa trong các phân xưởng có môi trường dễ cháy.
• Băng tải khoáng sản: Truyền động cho hệ thống băng tải cao su cốt thép vận chuyển than đá, quặng sắt từ khu vực khai thác.
• Máy nghiền, máy băm: Ứng dụng trong môi trường có rủi ro nổ bụi cao của nhà máy sản xuất viên nén mùn cưa, nghiền bột hóa chất.

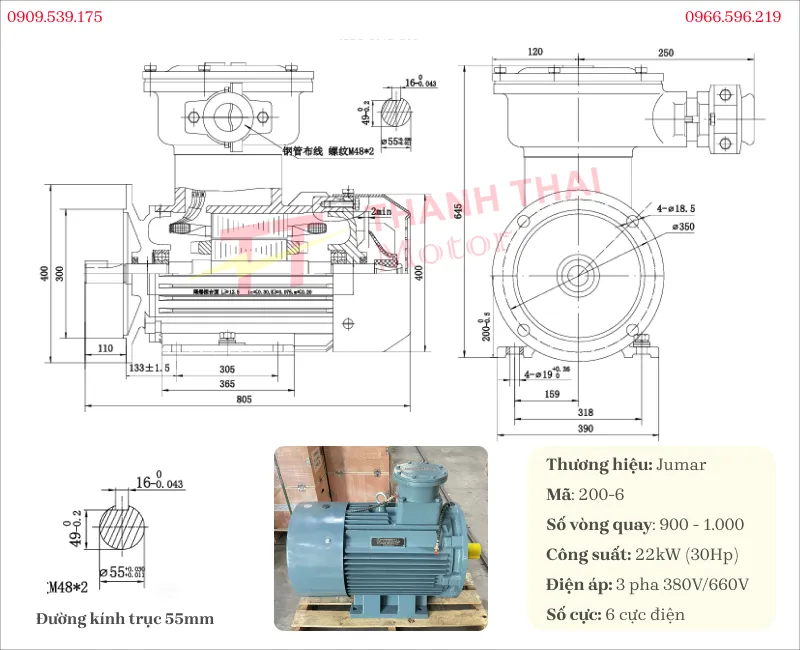

Motor phòng nổ 22kW 30Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Được chế tạo với mã khung lớn hơn để chứa lượng dây đồng quấn nhiều cực, sinh ra lực mô-men xoắn mạnh mẽ, chuyên gánh các tải ì nặng liên tục.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống khuấy bồn hóa chất: Cung cấp động năng mạnh mẽ để quay cánh khuấy trong các bồn phản ứng dung môi, sơn công nghiệp, keo hóa chất dung tích lớn.
• Gầu tải, xích tải mỏ quặng: Kéo hệ thống gầu nâng đưa đá, quặng trong các hầm lò dốc, ẩm ướt và chứa nhiều khí gas.
• Máy trộn, nhào liệu: Vận hành các lồng trộn liệu yêu cầu lực kéo ghì liên tục, đảm bảo không sụt tua khi nạp đầy nguyên liệu.

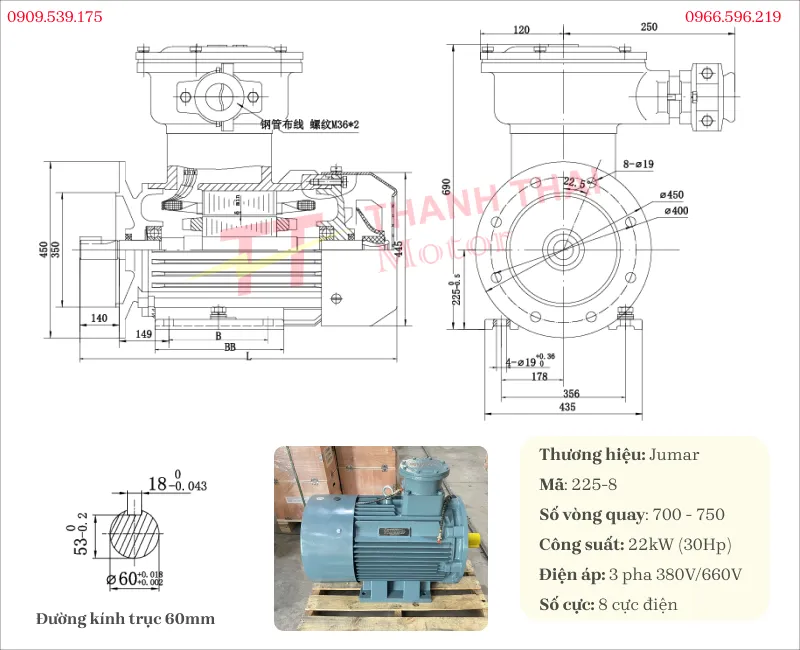

Motor phòng nổ 22kW 30Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Sở hữu tốc độ quay cực kỳ chậm, chuyển hóa trọn vẹn 22kW thành sức vặn xoắn ban đầu lớn nhất. Khung vỏ máy được thiết kế to (mã 225S) để có thể ngậm tải an toàn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Tời kéo, cần trục an toàn cao: Ứng dụng cho tời neo giàn khoan, pa-lăng phòng nổ tại kho chứa vũ khí, vật liệu nổ quân sự.
• Máy cơ khí ép, dập: Kéo các máy ép phế liệu thủy lực trong môi trường hóa chất cần vòng tua chậm và lực ép lớn.
• Bồn sấy, lò quay nung: Vận hành các lò sấy hóa chất, thùng quay xử lý rác thải đòi hỏi chuyển động cực kỳ chậm rãi và tuyệt đối không phát sinh tia lửa điện.

Động cơ phòng nổ 22kW 30Hp kết hợp hộp giảm tốc nào?

Việc phối ghép động cơ phòng nổ 22kW với thiết bị truyền động yêu cầu tính toán hệ số an toàn cực kỳ khắt khe để đảm bảo hộp giảm tốc (hộp số giảm tốc) không bị phá vỡ dưới lực kéo của động cơ 30Hp.

• Hộp giảm tốc tải nặng (Dòng R, K, F): Đây là phương án tiêu chuẩn. Thường sử dụng các mã hộp số lớn như R87, R97 hoặc K87, K97 ngâm dầu hoàn toàn để kéo các hệ thống băng tải mỏ.
• Hộp giảm tốc cốt âm/trục vít: Có thể ghép với các hộp giảm tốc trục vít dạng đứng (như WPA, WPS size 135 hoặc 155) dùng trong cơ cấu nâng hạ hoặc bồn khuấy trộn.
• Khớp nối truyền động: Bắt buộc phải sử dụng khớp nối thủy lực (Hydraulic coupling) hoặc khớp nối đĩa thép tiêu chuẩn phòng nổ ATEX để khởi động êm ái, triệt tiêu sốc tải cơ học và ngăn chặn phát sinh tia lửa do ma sát.

Hướng dẫn cách đấu điện cho động cơ phòng nổ

Dưới đây là các bước thao tác thực tế, ngắn gọn và an toàn để bạn dễ dàng thực hiện:

Bước 1: Đọc thông số thiết bị

Trước khi bắt tay vào làm, hãy xem kỹ đoạn đầu của video động cơ điện để nắm rõ các thông số kỹ thuật của motor.

Bước 2: Mở nắp hộp cực

Dùng dụng cụ cơ khí vặn lỏng các bu-lông và lấy phần nắp bảo vệ (có in chữ “EX” màu đỏ) ra khỏi máy.

Bước 3: Xác định vị trí đấu dây

Bên trong hộp cực sẽ lộ ra các cọc đồng. Bạn cần nhìn kỹ và tìm đúng 3 cọc mang ký hiệu U, V và W.

Bước 4: Kết nối nguồn điện

Lấy 3 dây pha từ nguồn điện (có thể dùng kẹp màu đỏ, vàng, xanh dương để dễ phân biệt) đấu trực tiếp vào 3 cọc U, V, W vừa tìm được.

Bước 5: Hoàn thành

Bạn đã thao tác xong phần đấu dây cơ bản. Nếu cần tìm hiểu sơ đồ nối điện phức tạp hơn hoặc các dòng máy khác, hãy tham khảo các video tổng hợp về kỹ thuật trên kênh Thành Thái Motor.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.

Liên hệ mua hàng

• Gọi hotline: 0909.539.175
• Zalo: 0902.530.445
• Zalo OA: Thành Thái Motor
• Email: codienthanhthai@gmail.com

Với khả năng chịu tải tốt, cấu tạo bền bỉ và đảm bảo an toàn cháy nổ, động cơ phòng nổ 22kW 30Hp là giải pháp tối ưu cho nhiều ngành công nghiệp nặng và môi trường nguy hiểm. Khi kết hợp với hộp giảm tốc phù hợp, sản phẩm giúp tối ưu hóa hiệu suất làm việc mà vẫn đảm bảo tiêu chuẩn an toàn cao nhất. Thành Thái Motor là địa chỉ phân phối đáng tin cậy nếu bạn đang tìm kiếm động cơ phòng nổ chất lượng cao, giá hợp lý và dịch vụ chuyên nghiệp.
