Động cơ phòng nổ 15kW 20Hp

Với động cơ phòng nổ 15kW 20Hp, điện năng được chuyển đổi hiệu quả thành cơ năng, giúp máy móc vận hành mạnh mẽ và ổn định. Nhờ tích hợp các tính năng an toàn vượt trội, loại động cơ điện (motor điện) này được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp cũng như dân dụng. Hãy cùng Thành Thái Motor khám phá chi tiết sản phẩm này nhé!

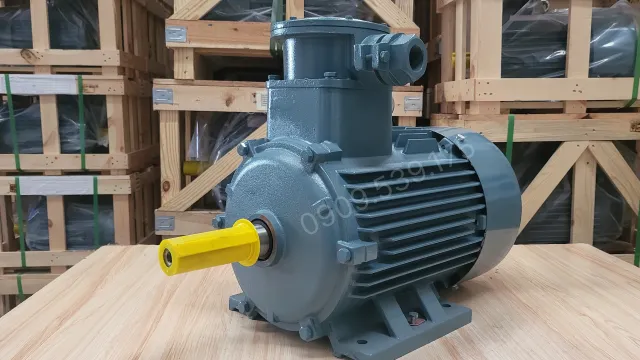

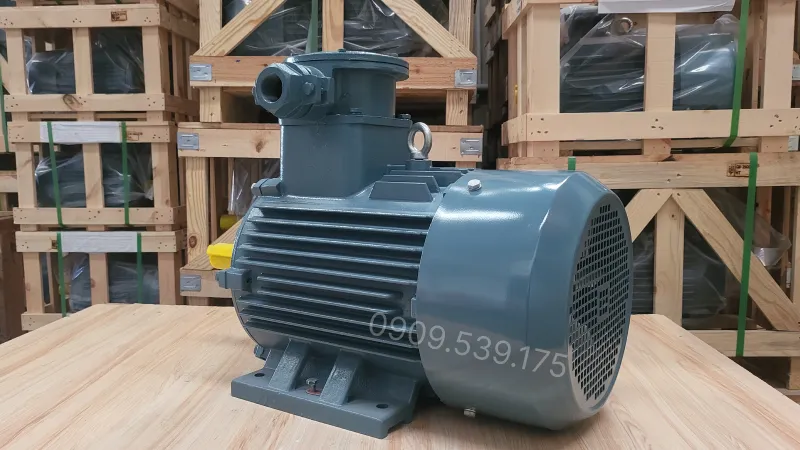

Thiết kế tổng quan về động cơ phòng nổ 15kW 20Hp

Động cơ phòng nổ (motor chống cháy nổ/motor phòng nổ) này là dòng động cơ phòng nổ trên 3.7kW, được thiết kế chuyên dụng cho môi trường dễ cháy nổ. Phần vỏ ngoài được đúc từ gang dày, chắc chắn, có khả năng chịu va đập mạnh và bảo vệ an toàn cho các linh kiện bên trong.

Dây điện bên trong có tiết diện lớn hơn so với động cơ thông thường, giúp chịu được dòng điện cao và nhiệt độ khắc nghiệt. Thiết kế hiện đại đạt tiêu chuẩn phòng nổ, giúp động cơ vận hành ổn định trong các khu vực như hầm mỏ, kho xăng dầu, nhà máy hóa chất…

Cấu tạo bên trong động cơ phòng nổ 15kW 20Hp

Để duy trì hiệu suất hoạt động liên tục ở mức 15kW và đảm bảo an toàn tuyệt đối trong môi trường hóa chất hay khí gas, các chi tiết bên trong của động cơ đều phải đạt chứng nhận phòng nổ.

• Stator: Khối từ trường tĩnh ép từ các lá thép kỹ thuật có tổn hao từ thấp. Cuộn dây đồng nguyên chất được phủ lớp cách điện dày, tẩm sấy vecni chân không đa lớp chuẩn Class F để chịu nhiệt độ cao và ngăn chặn tuyệt đối hiện tượng phóng điện.
• Rotor: Lõi quay lồng sóc đúc nguyên khối vững chãi, được gia công bề mặt cực kỳ nhẵn mịn và cân bằng động vi tính nhằm triệt tiêu hoàn toàn sự cọ xát cơ học gây phát sinh tia lửa bên trong buồng máy.
• Vòng bi hay còn gọi là ổ bi: Lắp ráp bằng các vòng bi chịu tải lớn từ những thương hiệu hàng đầu thế giới. Hệ thống vòng bi được tích hợp phớt làm kín đa lớp và dùng mỡ bôi trơn không cháy nổ để ngăn bụi bẩn, khí gas lọt vào cốt trục.
• Hệ thống làm mát: Cánh quạt tản nhiệt ly tâm bắt buộc phải làm từ nhựa chống tĩnh điện hoặc vật liệu hợp kim nhôm chuyên dụng để không sinh tia lửa tĩnh điện khi ma sát với không khí.

Động cơ điện phòng nổ 15kW 20Hp có những loại nào?

Dòng sản phẩm động cơ phòng nổ 15kW 20Hp được sản xuất với 4 phân khúc tốc độ vòng quay khác nhau, giúp các kỹ sư dễ dàng tương thích với đặc thù truyền động của từng cỗ máy công nghiệp. Dưới đây là thông số kỹ thuật chuẩn cho từng loại:

Bản vẽ và thông số kỹ thuật của động cơ phòng nổ 15kW 20Hp 8 cực

Dòng này tập trung vào tốc độ cao, phù hợp cho các thiết bị cần lưu lượng lớn trong thời gian ngắn.

Thông số kỹ thuật:

Ứng dụng:

• Thiết bị vận hành máy nén khí ly tâm trong các dây chuyền khí gas công nghiệp nhằm đảm bảo lưu lượng vận chuyển ổn định.
• Sản phẩm hỗ trợ các loại bơm dầu diesel hoạt động trong điều kiện kho bãi dễ cháy nổ mà không gây phát sinh nhiệt lượng cao.
• Động cơ tham gia vào hệ thống thông gió tăng áp giúp lưu thông khí nhanh chóng cho kho chứa dung môi hóa chất nhằm giải phóng độc hại tức thì.

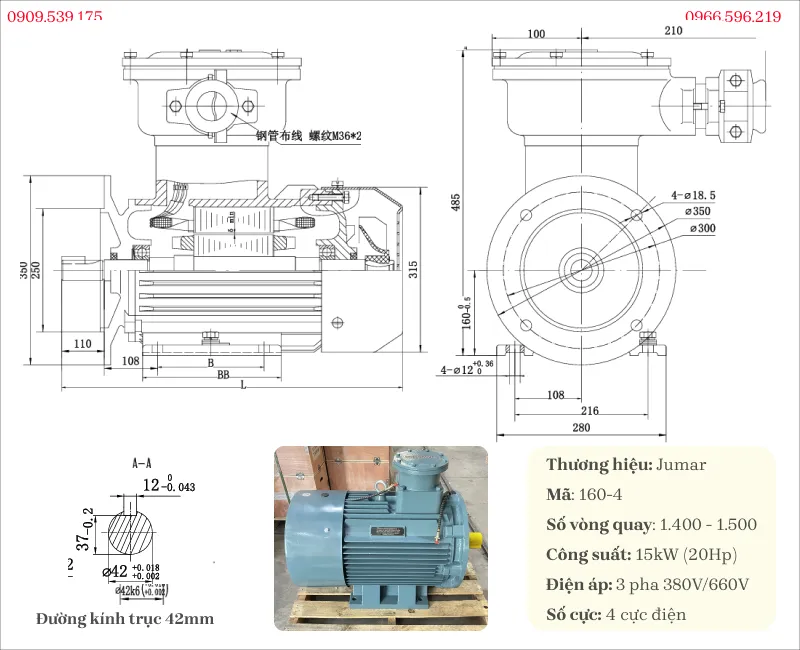

Motor phòng nổ 15kW 20Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Đây là tốc độ quay tiêu chuẩn, mang lại sự cân bằng tối ưu giữa mô men xoắn và độ bền cơ học cho thiết bị.

Thông số kỹ thuật:

Ứng dụng:

• Sản phẩm dẫn động băng tải vận chuyển vật liệu liên tục trong hầm lò mà không lo ngại sự cố chập điện.
• Động cơ dùng cho máy khuấy trộn sơn trong môi trường có nồng độ hơi dung môi cao cần độ an toàn cháy nổ tuyệt đối.
• Thiết bị vận hành máy ép nhựa trong phân xưởng sản xuất để duy trì áp lực ép ổn định suốt ca làm việc.

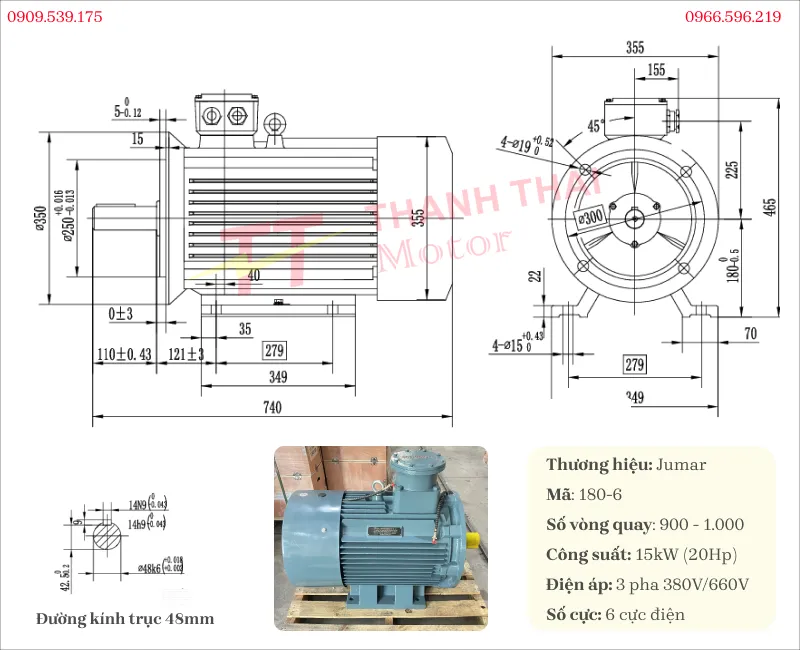

Motor phòng nổ 15kW 20Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Dòng này được thiết kế để tạo lực xoắn cực mạnh, phục vụ các thiết bị có tải trọng lớn và quán tính cao.

Thông số kỹ thuật:

Ứng dụng:

• Máy nghiền quặng hoạt động với tải trọng lớn trong môi trường bụi than dễ cháy nổ.
• Băng tải xích tải nặng vận chuyển quặng thô từ khu vực khai thác ra bãi tập kết.
• Gầu nâng vật liệu thô lên cao tại các trạm trộn vật liệu xây dựng.
• Máy trộn bê tông hoặc vật liệu xây dựng hoạt động liên tục trong khu vực có nồng độ bụi nổ cao.

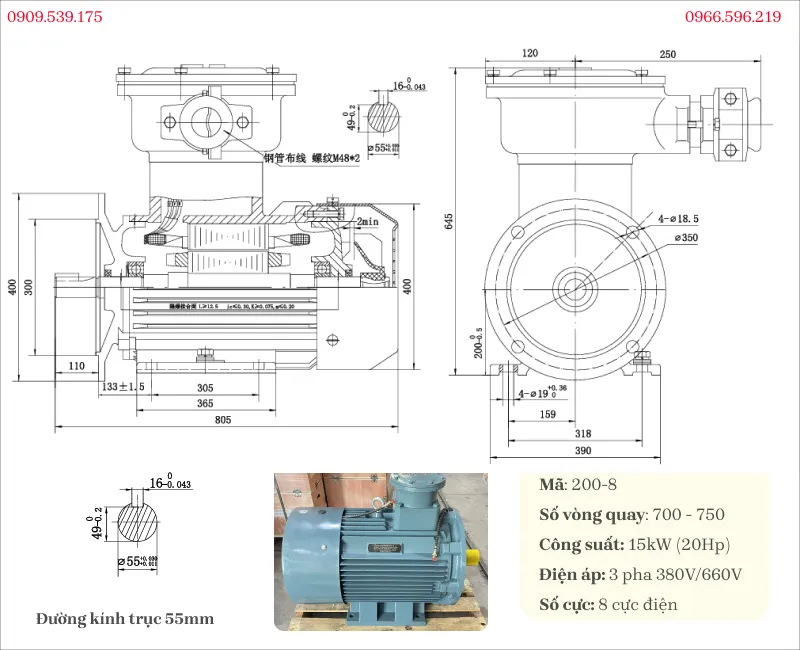

Motor phòng nổ 15kW 20Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Tốc độ chậm nhất, cung cấp mô men xoắn khởi động lớn nhất, tối ưu cho các chuyển động yêu cầu sự chính xác và lực đẩy khỏe.

Thông số kỹ thuật:

Ứng dụng:

• Hệ thống tời kéo hàng hóa tại cảng giúp di chuyển vật tư tải trọng lớn với tốc độ kiểm soát tốt.
• Cơ cấu nâng hạ trong kho vũ khí yêu cầu tính an toàn cao và sự chậm rãi trong từng thao tác.
• Lò quay nung vật liệu trong môi trường gas công nghiệp giúp vật liệu chín đều nhờ tốc độ quay chậm và lực kéo khỏe.

Động cơ phòng nổ 15kW 20Hp kết hợp hộp giảm tốc nào

Việc phối ghép động cơ phòng nổ 15kW với thiết bị truyền động yêu cầu tính toán hệ số an toàn cực kỳ khắt khe để đảm bảo hộp giảm tốc (hộp số giảm tốc) không bị phá vỡ dưới lực kéo của động cơ 20Hp.

• Hộp giảm tốc tải nặng bánh răng: Đây là phương án tiêu chuẩn. Thường sử dụng các mã hộp số lớn như R77, R87 hoặc K77, K87 ngâm dầu hoàn toàn để kéo các hệ thống băng tải mỏ.
• Hộp giảm tốc cốt âm trục vít: Có thể ghép với các hộp giảm tốc trục vít dạng đứng mã WPA, WPS size 135 hoặc 155 dùng trong cơ cấu nâng hạ hoặc bồn khuấy trộn.
• Khớp nối truyền động: Bắt buộc phải sử dụng khớp nối thủy lực hoặc khớp nối đĩa thép tiêu chuẩn phòng nổ để khởi động êm ái, triệt tiêu sốc tải cơ học và ngăn chặn phát sinh tia lửa do ma sát.

Hướng dẫn cách đấu điện cho động cơ phòng nổ

Để quá trình đấu dây diễn ra an toàn và chính xác, bạn có thể thực hiện theo quy trình 5 bước cơ bản sau đây:

Bước 1: Nắm bắt thông số thiết bị

Hãy theo dõi phần đầu của video động cơ điện để ghi nhận và hiểu rõ các thông số kỹ thuật của máy trước khi tiến hành thao tác.

Bước 2: Mở nắp hộp cực

Sử dụng dụng cụ mở ốc chuyên dụng để tháo các bu-lông. Nhấc phần nắp bảo vệ hộp cực (dấu hiệu nhận biết là chữ “EX” màu đỏ in trên nắp) ra ngoài.

Bước 3: Xác định vị trí các cọc đồng

Quan sát bên trong hộp cực vừa mở. Bạn cần tìm và phân biệt chính xác 3 cọc tiếp điểm có ghi ký hiệu U, V và W.

Bước 4: Tiến hành cấp nguồn

Lấy 3 sợi cáp từ nguồn điện (có thể nhận diện qua kẹp dây màu đỏ, vàng, xanh dương) và đấu nối trực tiếp vào 3 cọc U, V, W tương ứng.

Bước 5: Hoàn tất thao tác

Đến đây bạn đã hoàn thành việc đấu nối cơ bản. Nếu muốn tìm hiểu sơ đồ đấu dây cho các dòng máy phức tạp hơn, bạn có thể tìm xem các video tổng hợp hướng dẫn kỹ thuật do Thành Thái Motor cung cấp.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.

Liên hệ mua hàng

• Gọi hotline: 0909.539.175
• Zalo: 0902.530.445
• Zalo OA: Thành Thái Motor
• Email: codienthanhthai@gmail.com

Việc lựa chọn đúng loại thiết bị kết hợp với động cơ phòng nổ không chỉ nâng cao hiệu quả vận hành mà còn đảm bảo an toàn tối đa cho con người và tài sản. Động cơ phòng nổ 15kW 20HP là giải pháp đáng tin cậy cho những môi trường có nguy cơ cháy nổ cao, đặc biệt trong các ngành công nghiệp nặng và hóa chất. Liên hệ ngay Thành Thái Motor để được tư vấn chi tiết nhất!
