Động cơ điện 3 pha 45kW 60Hp

Động cơ điện 3 pha 45kW 60Hp thuộc phân khúc sản phẩm động cơ điện 3 pha trên 3.7kW có công suất lớn, phù hợp cho các hệ thống máy móc cần truyền động mạnh mẽ và hoạt động liên tục trong môi trường công nghiệp. Với thiết kế chắc chắn, khả năng vận hành ổn định và tuổi thọ cao, động cơ này thường được sử dụng trong các dây chuyền sản xuất, hệ thống bơm công nghiệp, quạt hút công suất lớn, và máy ép. Đây là giải pháp hiệu quả, giúp tối ưu hóa hiệu suất làm việc và tiết kiệm chi phí vận hành cho doanh nghiệp.

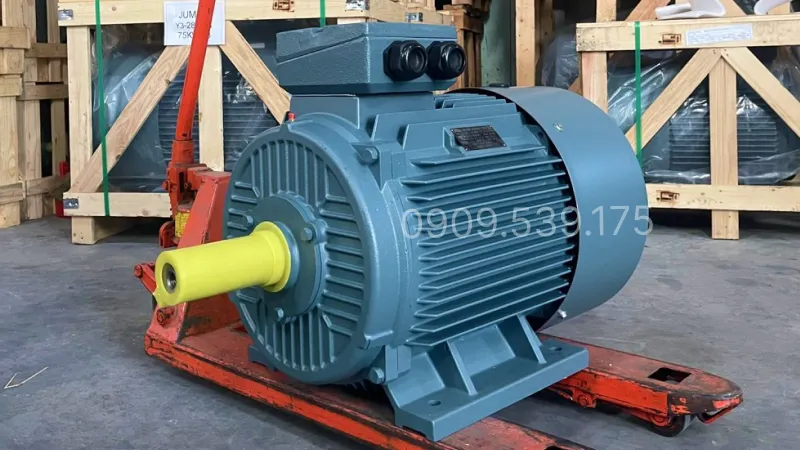

Thiết kế tổng quan về động cơ điện 3 pha 45kW 60Hp

Động cơ điện 3 pha (motor điện 3 pha) được thiết kế chắc chắn, phù hợp cho môi trường công nghiệp nặng. Phía sau động cơ tích hợp cánh quạt tản nhiệt giúp làm mát hiệu quả, kết hợp với nắp chụp (nắp sampo) bảo vệ an toàn cho người sử dụng. Trục motor làm từ inox nguyên chất, chống gỉ sét tốt trong môi trường ẩm ướt hoặc ăn mòn cao. Phần vỏ của động cơ điện (motor điện) được chế tạo từ gang hoặc nhôm đúc, phủ sơn tĩnh điện chống oxy hóa, đi kèm các gân tản nhiệt giúp tăng độ bền và đảm bảo hiệu suất ổn định trong quá trình vận hành liên tục.

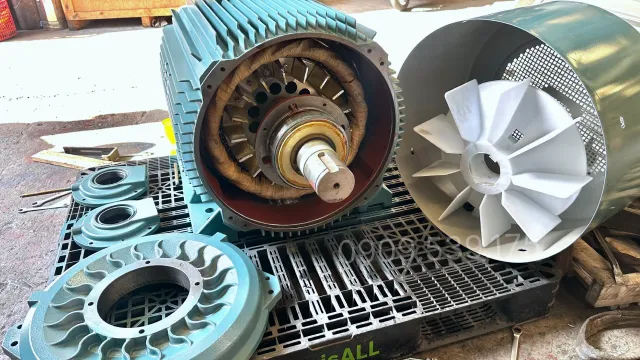

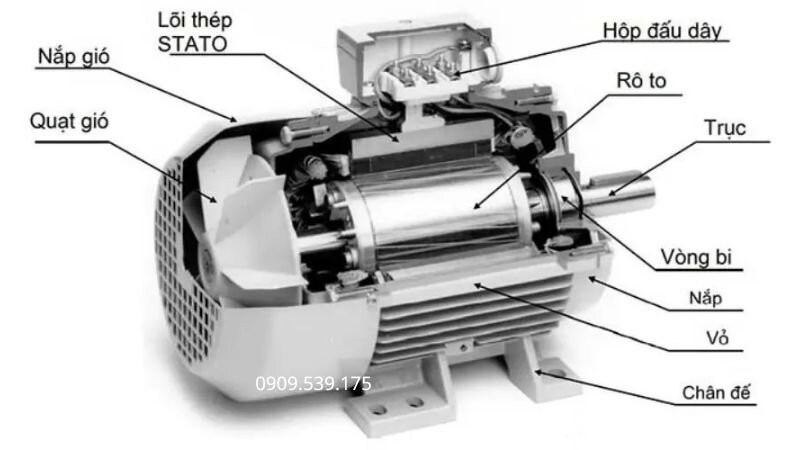

Cấu tạo bên trong của motor điện 3 pha 45kW 60Hp

Cấu tạo bên trong động cơ điện 3 pha 45kW 60Hp gồm các bộ phận chính sau:

• Stator: Là tập hợp các tấm thép kỹ thuật điện rất mỏng ghép lại với nhau vào khung, bên trong có xẻ rãnh hoặc làm bằng khối thép đúc. Phần dây sẽ được quấn đi qua các rãnh khe của stator.
• Rotor: Là phần quay của motor điện, nó được ghép lại bằng nhiều thanh kim loại để tạo thành dạng cái lồng có hình trụ ngay ngắn. Rotor của động cơ là rotor lồng sóc được tạo thành từ nhiều thanh kim loại song song cùng và các dây quấn.
• Cuộn dây: Motor 3 pha có ba cuộn dây được gắn trên stator. Ba cuộn dây này được đặt ở 120 độ đối xứng với nhau để tạo ra hệ thống 3 pha.
• Hệ thống làm mát: Một động cơ điện cũng có thể có hệ thống làm mát để giải nhiệt và đảm bảo hoạt động ổn định.

Motor điện 3 pha 45kW 60Hp có những loại nào?

Động cơ điện 3 pha 60Hp được sản xuất với nhiều số cực khác nhau nhằm đáp ứng đa dạng nhu cầu về tốc độ quay và mô-men xoắn trong các ứng dụng công nghiệp.

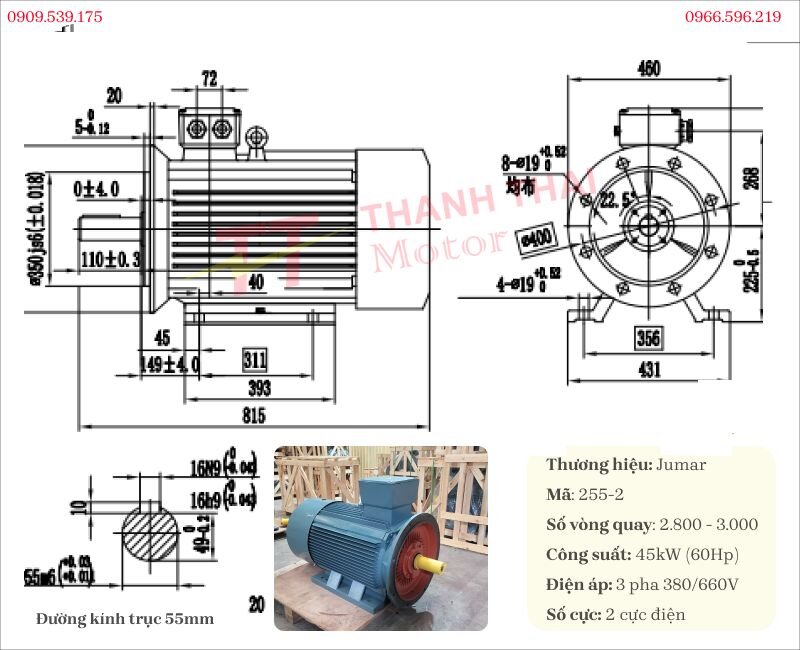

Động cơ điện 3 pha 45kW 60Hp 2cực (2poles) (2800-3000 vòng/phút)

Đây là dòng motor tốc độ cao, phù hợp với các thiết bị yêu cầu vòng tua lớn, giúp nâng cao năng suất và hiệu quả vận hành.

Thông số kỹ thuật

Ứng dụng

• Máy bơm nước ly tâm công nghiệp: Tốc độ quay cao giúp tạo lưu lượng và áp lực nước lớn, phù hợp cho hệ thống cấp thoát nước và trạm bơm công nghiệp.
• Quạt hút ly tâm, quạt thông gió công suất lớn: Đáp ứng nhu cầu tạo lưu lượng gió mạnh trong các hệ thống thông gió, hút bụi và xử lý khí thải.
• Máy cắt, máy mài và thiết bị gia công cơ khí: Vòng tua cao giúp nâng cao hiệu suất cắt gọt, gia công vật liệu nhanh chóng và chính xác.
• Máy nén khí và hệ thống truyền động tốc độ cao: Đảm bảo khả năng vận hành ổn định, liên tục trong môi trường công nghiệp.

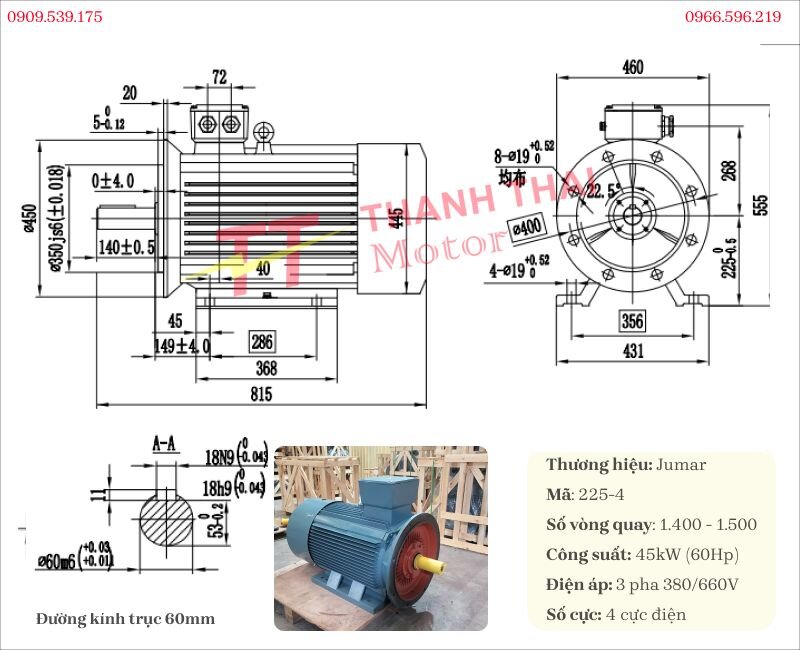

Motor điện 3 pha 45kW 60Hp 4 cực (4poles) (1,400-1.500 vòng/phút)

Đây là dòng motor được sử dụng phổ biến nhất nhờ khả năng cân bằng giữa tốc độ quay và mô-men xoắn, phù hợp với hầu hết các thiết bị công nghiệp từ tải trung bình đến tải nặng.

Thông số kỹ thuật

Ứng dụng

• Băng tải, băng chuyền sản xuất: Tốc độ ổn định giúp vận chuyển hàng hóa liên tục, hạn chế rung lắc và hao mòn cơ khí.
• Máy nghiền đá, nghiền gỗ, nghiền nguyên liệu: Cung cấp lực kéo đủ lớn để vận hành hiệu quả dưới tải trọng cao.
• Máy trộn bê tông, máy trộn thức ăn chăn nuôi, máy trộn công nghiệp: Đảm bảo khả năng khuấy trộn ổn định và đồng đều.
• Máy nén khí, máy ép công nghiệp: Hoạt động bền bỉ trong điều kiện tải liên tục, yêu cầu độ ổn định cao.

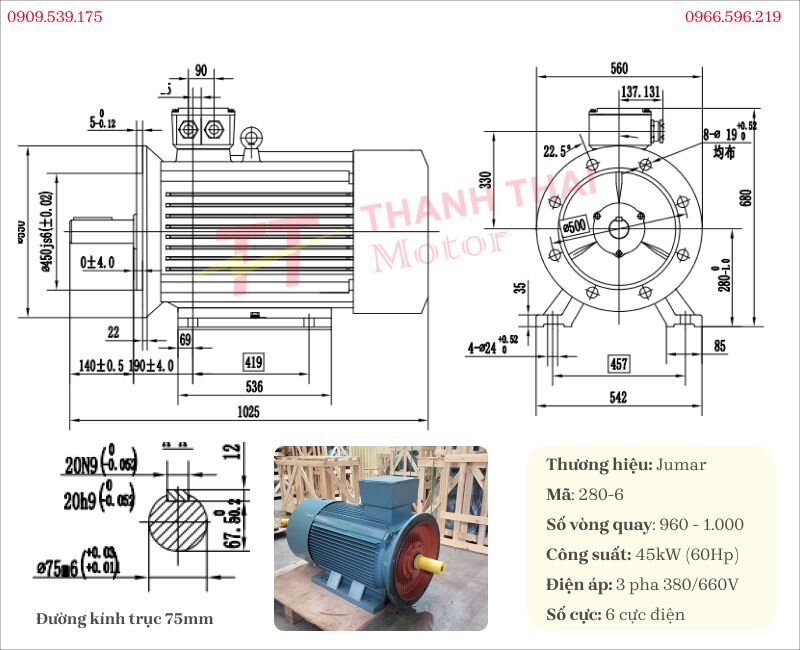

Mô tơ điện 3 pha 45kW 60Hp 6 cực (6poles) (900-1.000 vòng/phút)

Nhờ tốc độ quay thấp và mô-men xoắn lớn, dòng motor 6 cực phù hợp với các thiết bị tải nặng, yêu cầu lực kéo cao và vận hành ổn định trong thời gian dài.

Thông số kỹ thuật

Ứng dụng

• Máy nghiền đá, nghiền quặng, nghiền gỗ công suất lớn: Cung cấp mô-men xoắn mạnh giúp xử lý vật liệu có độ cứng và tải trọng cao.
• Máy trộn bê tông, máy khuấy hóa chất, máy trộn nguyên liệu: Đảm bảo khả năng vận hành ổn định khi làm việc với khối lượng vật liệu lớn.
• Băng tải tải nặng trong ngành khai khoáng, xi măng và vật liệu xây dựng: Duy trì lực kéo ổn định, hạn chế tình trạng quá tải khi khởi động.

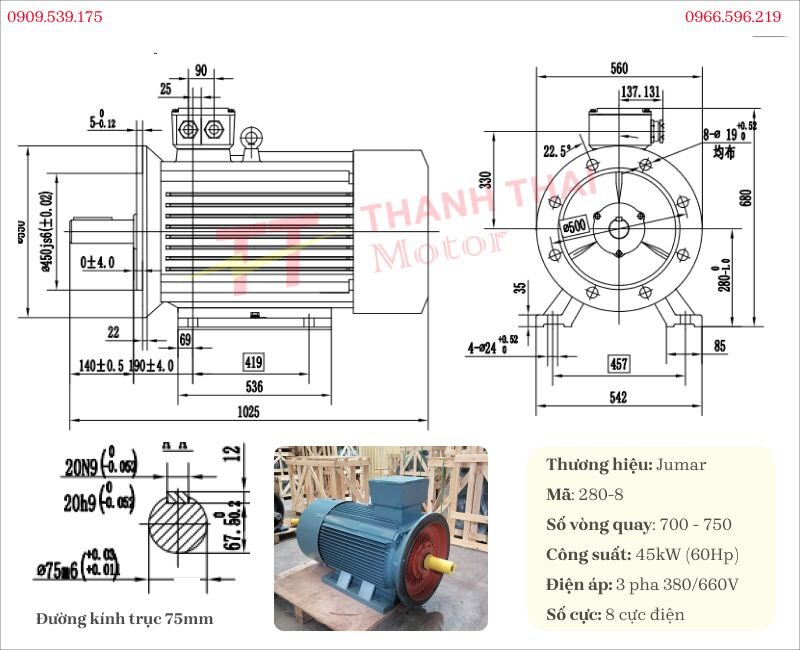

Động cơ điện 45kW 60Hp 3 pha 8 cực (8poles) (700 – 750 vòng/phút)

Lực kéo lớn nhất trong 4 loại nhưng tốc độ quay rất chậm. Thường có kích thước xác máy to và nặng hơn nhiều so với các dòng khác cùng công suất 5Hp.

Thông số kỹ thuật

Ứng dụng

• Ngành giấy và chế biến gỗ: Được sử dụng trong các hệ thống máy cắt, máy nghiền, máy ép gỗ, thiết bị cấp liệu và băng tải vận chuyển nguyên vật liệu, giúp dây chuyền sản xuất vận hành ổn định, liên tục.
• Ngành luyện kim và gia công cơ khí: Ứng dụng cho các thiết bị như máy cán thép, máy dập ép, máy tạo hình kim loại và hệ thống truyền động công suất lớn, đáp ứng yêu cầu tải nặng và môi trường làm việc khắc nghiệt.
• Ngành sản xuất công nghiệp đa lĩnh vực: Phù hợp với nhiều loại máy móc trong dây chuyền tự động hóa, hỗ trợ truyền động hiệu quả, nâng cao năng suất và duy trì khả năng vận hành bền bỉ trong thời gian dài.

Động cơ điện 3 pha 45kW 60Hp có thể kết hợp với sản phẩm nào?

Động cơ điện 3 pha 45kW 60Hp có thể kết hợp linh hoạt với hộp giảm tốc (hộp số giảm tốc) để tạo thành động cơ giảm tốc (motor giảm tốc) công suất lớn, giúp tăng mô-men xoắn đầu ra đáng kể và giảm tốc độ quay phù hợp với từng ứng dụng.

Cụ thể hơn là động cơ điện 3 pha 45kW 60Hp có thể kết hợp với các sản phẩm dưới đây:

• Động cơ điện 3 pha 45kW 60Hp kết hợp với hộp giảm tốc tải nặng trục vuông góc K 45kW 60Hp sẽ tạo thành một motor giảm tốc tải nặng trục vuông góc K 45kW 60Hp
• Động cơ điện 3 pha 45kW 60Hp kết hợp với hộp giảm tốc tải nặng trục song song F 45kW 60Hp sẽ tạo thành một motor giảm tốc tải nặng trục song song F 45kW 60Hp
• Motor quạt thổi 45kW 60Hp
• Puly trục 60mm
• Khớp nối trục 60mm

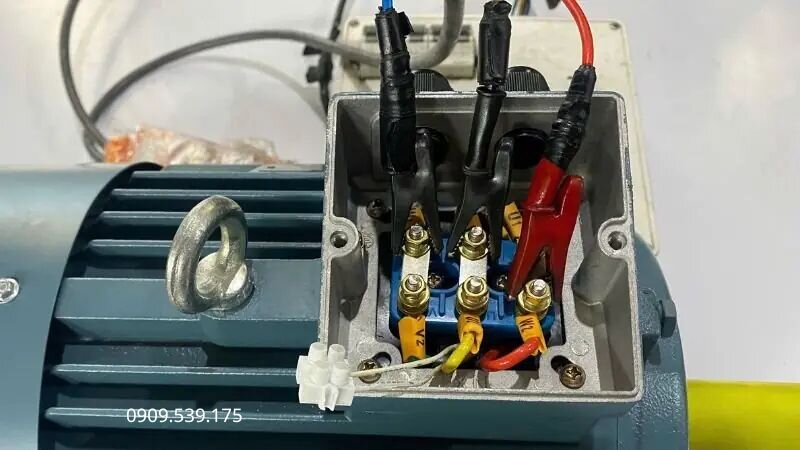

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Tháo nắp hộp cực của motor điện

Sử dụng dụng cụ chuyên dụng để tháo các bulong cố định trên hộp đấu dây. Khi mở nắp, người dùng sẽ thấy các đầu dây điện được bố trí bên trong, thông thường motor 3 pha sẽ có 6 đầu nối giúp thực hiện các kiểu đấu sao hoặc tam giác tùy theo yêu cầu sử dụng.

Bước 2: Kiểm tra và nhận diện đầu dây motor

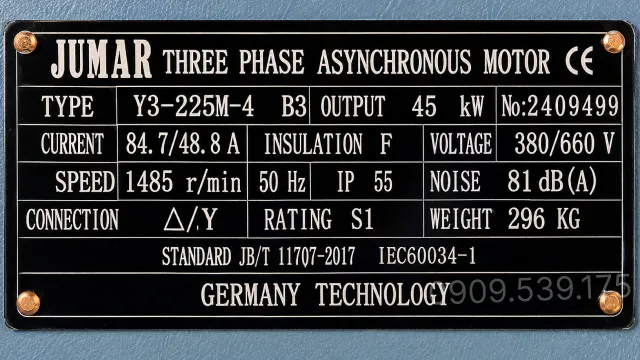

Dựa vào tem thông số hoặc sơ đồ đấu nối trên thân động cơ để xác định vị trí từng đầu cực. Các đầu dây thường có ký hiệu U1, V1, W1, U2, V2, W2 nhằm hỗ trợ quá trình kết nối chính xác và tránh nhầm lẫn khi lắp đặt.

Bước 3: Kết nối dây điện theo sơ đồ hướng dẫn

Tiến hành đưa các dây nguồn 3 pha vào đúng vị trí trên cầu đấu của motor. Sau khi hoàn tất việc đấu nối, cần cố định chắc chắn các điểm tiếp xúc, đảm bảo dòng điện truyền tải ổn định và hạn chế tình trạng nóng mối nối trong quá trình hoạt động.

Những điều cần lưu ý khi đấu dây motor 3 pha

• Luôn đối chiếu sơ đồ kỹ thuật trước khi thực hiện đấu nối.
• Đảm bảo nguồn điện đã được ngắt hoàn toàn để tránh nguy cơ mất an toàn.
• Kiểm tra độ chắc chắn của các đầu nối trước khi cho động cơ vận hành.

Video hướng dẫn đấu dây động cơ điện 3 pha đơn giản giúp người dùng hiểu rõ cách nhận biết đầu dây, thực hiện kết nối đúng chuẩn và kiểm tra sau khi lắp đặt. Nội dung video động cơ điện hướng dẫn trực quan từ Thành Thái Motor hỗ trợ quá trình thi công dễ dàng hơn, giúp động cơ vận hành ổn định, an toàn và nâng cao tuổi thọ thiết bị. Xem nhiều hơn thông qua video tổng hợp tại Thành Thái Motor.
