Động cơ điện 3 pha 315kW 420Hp

Động cơ điện 3 pha 315kW 420Hp là dòng motor công suất lớn, được thiết kế để đáp ứng nhu cầu vận hành mạnh mẽ và liên tục trong các hệ thống công nghiệp nặng. Với mô-men xoắn cao, khả năng chịu tải lớn và hiệu suất ổn định, sản phẩm động cơ điện 3 pha (motor điện 3 pha) này là lựa chọn lý tưởng cho các dây chuyền sản xuất hiện đại, hệ thống truyền động công suất cao hay thiết bị khai thác. Đây là giải pháp tối ưu cho doanh nghiệp cần đảm bảo hiệu quả và độ bền bỉ trong quá trình sử dụng.

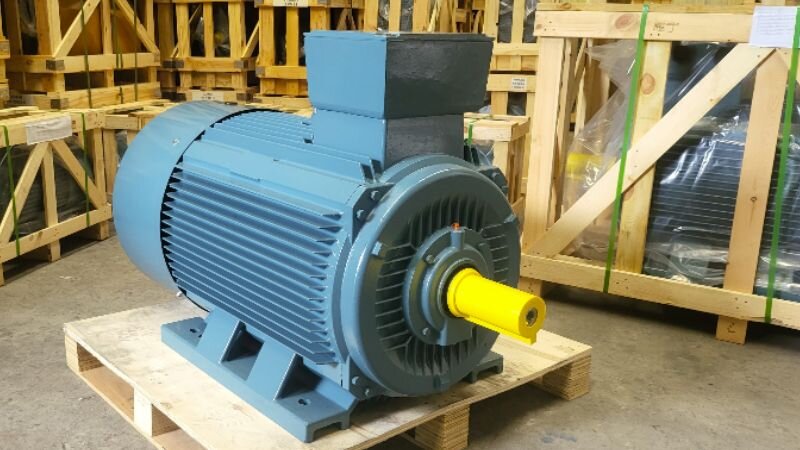

Thiết kế tổng quan về động cơ điện 3 pha 315kW 420Hp

Motor điện 3 pha 315kW 420Hp được thiết kế với cấu trúc bền vững, phù hợp cho môi trường làm việc công nghiệp khắc nghiệt. Phần vỏ động cơ điện (motor điện) được làm bằng gang đúc chắc chắn, giúp bảo vệ tốt các linh kiện bên trong và tăng khả năng tản nhiệt. Động cơ được quấn bằng 100% dây đồng nguyên chất, đảm bảo khả năng dẫn điện tốt, giảm thất thoát năng lượng và tăng tuổi thọ thiết bị.

Sản phẩm có thiết kế chân đế hoặc mặt bích tùy theo yêu cầu lắp đặt, dễ tích hợp với các hệ thống truyền động hiện đại. Kích thước lớn, trọng lượng và cấu hình được chuẩn hóa theo tiêu chuẩn IEC, giúp việc thay thế và bảo trì thuận tiện. Ngoài ra, động cơ còn tích hợp quạt làm mát phía sau giúp duy trì nhiệt độ ổn định khi hoạt động liên tục ở tải nặng.

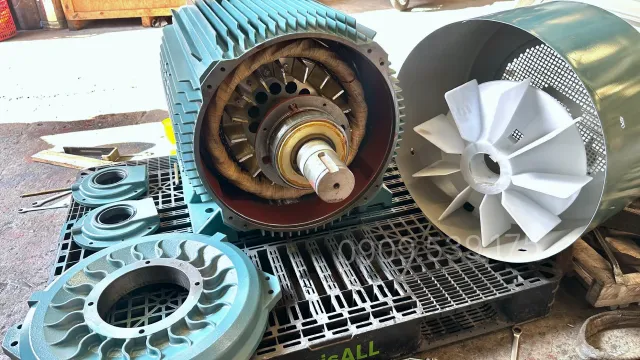

Cấu tạo bên trong động cơ

Cấu tạo bên trong của động cơ điện 3 pha 315kW 420Hp thuộc phân khúc động cơ điện 3 pha trên 3.7kW bao gồm hai thành phần chính:

• Stator: Là bộ phận đứng yên, đóng vai trò tạo ra từ trường quay thông qua hệ thống các cuộn dây được quấn bằng đồng. Khi cấp điện, stator phát sinh từ trường, tạo điều kiện cho động cơ hoạt động.
• Rotor: Nằm bên trong stator, rotor là phần chuyển động của động cơ, được cấu tạo từ các lá thép mỏng xếp lớp và ép chặt thành hình trụ. Rotor phản ứng với từ trường từ stator để tạo ra chuyển động quay.
• Lõi thép rotor: Cũng được làm từ các lá thép kỹ thuật điện, có xẻ rãnh ở mặt ngoài. Lõi này được ép chặt và cố định trên trục quay của động cơ.
• Thanh dẫn rotor: Thay vì dây quấn bằng đồng, các thanh dẫn bằng nhôm hoặc đồng được đúc trực tiếp vào các rãnh của lõi thép.
• Trục động cơ: Chế tạo bằng thép cường độ cao, là nơi truyền lực xoắn ra bên ngoài cho các máy móc tải (máy bơm, quạt công nghiệp, băng tải…).
• Vòng bi (Bạc đạn): Đỡ trục động cơ ở hai đầu, giúp rotor quay trơn tru với ma sát tối thiểu. Động cơ 315kW đòi hỏi vòng bi chịu lực và tốc độ cao.

Phân loại động cơ điện 3 pha 315kW 420Hp

Để đáp ứng nhu cầu sử dụng đa dạng trong công nghiệp, chúng ta sẽ đi phân loại động cơ điện 3 pha theo nhiều tiêu chí như kiểu lắp đặt, tốc độ vòng tua, và điện áp, kích thước.

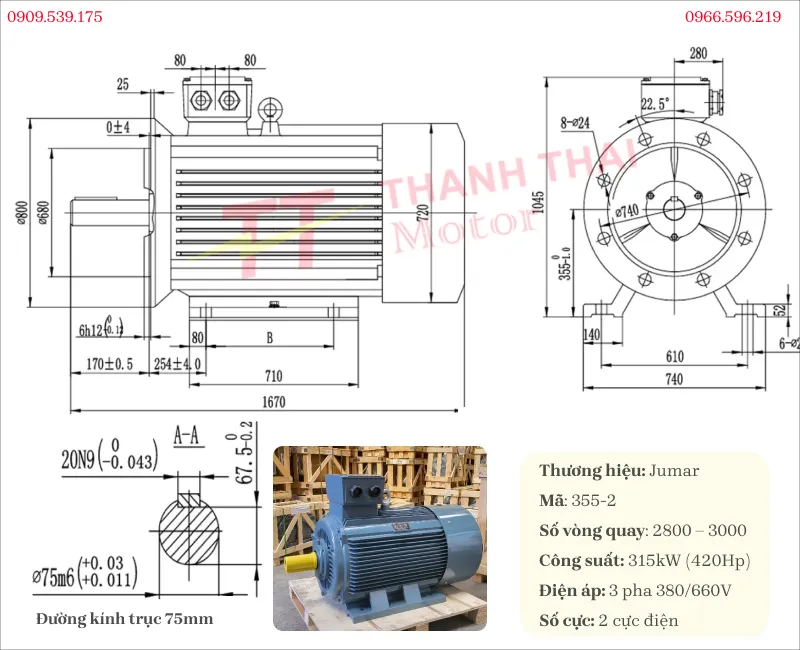

Động cơ 3 pha 315kW 420Hp 2 cực điện (2800 – 3000 vòng/phút)

Sở hữu tốc độ quay rất cao, đáp ứng hiệu quả các hệ thống công nghiệp quy mô lớn yêu cầu công suất mạnh và khả năng vận hành liên tục.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống bơm áp lực cao: Cấp nước cho các tòa nhà cao tầng, bơm cứu hỏa/PCCC, bơm tuần hoàn lò hơi, hoặc các trạm bơm cấp nước quy mô lớn của thành phố.
• Quạt công nghiệp công suất lớn: Làm quạt thổi lò hơi, quạt hút bụi/khí thải cho các nhà máy luyện kim, nhà máy xi măng, hoặc quạt hút công nghiệp nặng.
• Ngành khai thác mỏ và xây dựng: Vận hành các hệ thống máy nghiền đá, nghiền quặng, máy ép cọc, và các dây chuyền sản xuất vật liệu xây dựng đòi hỏi lực quay mạnh mẽ.

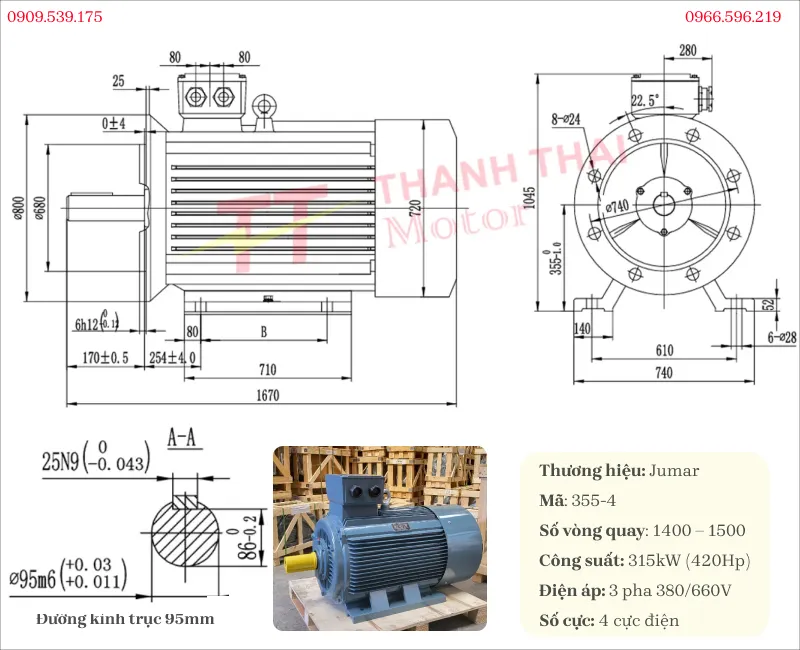

Motor điện 3 pha 315kW 420Hp 4 cực điện (1400 – 1500 vòng/phút)

Lựa chọn phổ biến cho các hệ thống công nghiệp nặng nhờ khả năng cân bằng tốt giữa tốc độ quay, mô-men xoắn và hiệu suất vận hành liên tục.

Thông số kỹ thuật

Ứng dụng:

• Ngành khai thác và vật liệu xây dựng: Vận hành các trạm nghiền đá, máy nghiền bi, băng tải cỡ lớn chở than hoặc quặng trong hầm mỏ.
• Ngành môi trường và xử lý nước: Kéo các hệ thống máy bơm nước công suất lớn (cấp nước đô thị hoặc thủy lợi) và máy thổi khí công suất cao cho nuôi trồng thủy sản hoặc xử lý nước thải.
• Ngành công nghiệp chế biến: Cấp nguồn cho các hệ thống máy nén khí trục vít cỡ lớn, máy ép thủy lực, hoặc hệ thống quạt hút/thổi lò hơi công nghiệp.

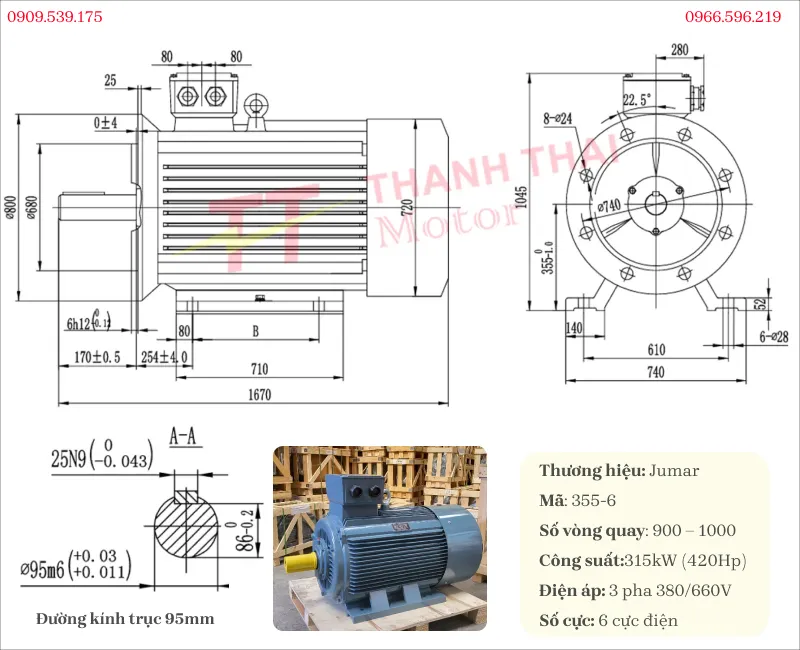

Motor 3 pha 315kW 420Hp 6 cực điện (900 – 1.000 vòng/phút)

Được thiết kế cho các ứng dụng tải nặng yêu cầu mô-men xoắn lớn, khả năng chịu tải cao và vận hành ổn định liên tục trong môi trường công nghiệp khắc nghiệt.

Thông số kỹ thuật

Ứng dụng:

• Ngành khai thác mỏ và luyện kim: Chuyên kéo các hệ thống băng tải than/đá dài hàng km, máy kẹp hàm, máy nghiền bi, và máy cán thép công suất lớn.
• Công nghiệp vật liệu xây dựng & xi măng: Vận hành máy nghiền đá sơ cấp, máy trộn bê tông loại lớn (tại các trạm trộn), và các máy đầm đất, ép định hình vật liệu.
• Hệ thống bơm và quạt công nghiệp: Dùng cho các trạm bơm nước thủy lợi, bơm cấp thoát nước cho các tòa nhà cao tầng, hoặc hệ thống quạt hút/thổi thông gió tại các đường hầm và hầm mỏ.

Việc lựa chọn đúng công suất và kiểu lắp đặt sẽ giúp động cơ vận hành ổn định, tiết kiệm điện năng và nâng cao tuổi thọ thiết bị. Nếu bạn đang tìm kiếm giải pháp phù hợp cho hệ thống bơm, quạt công nghiệp hoặc dây chuyền sản xuất tải nặng, hãy liên hệ hotline 0909.539.175 để được Thành Thái Motor tư vấn nhanh chóng và chính xác.

Động cơ điện 3 pha 315kW 420Hp có thể kết hợp với hộp giảm tốc nào?

Động cơ điện 3 pha 315kW 420Hp có thể kết hợp với hộp giảm tốc (hộp số giảm tốc) để tạo thành động cơ giảm tốc (motor giảm tốc) công suất lớn, phù hợp với các ứng dụng yêu cầu mô-men xoắn cao và tốc độ quay chậm.

• Hộp giảm tốc tải nặng: trục song song F

Ngoài ra, còn có thể kết hợp được với:

• Puly trục 95mm
• Khớp nối trục 95mm

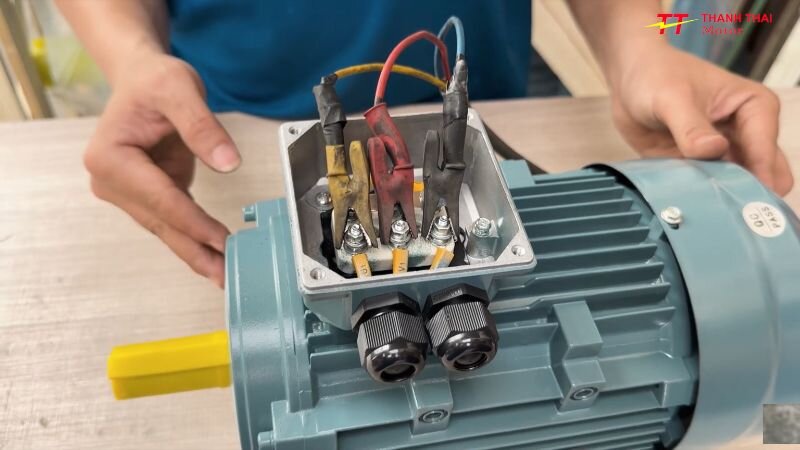

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở nắp hộp cực

• Dùng tua vít bốn chấu nới lỏng và tháo rời 4 con ốc ở 4 góc của nắp hộp điện (nằm ở phía trên thân mô tơ). Sau khi tháo, bạn sẽ thấy bên trong có 6 đầu cực đợi sẵn, được chia làm 2 hàng và đang được nối sẵn bằng các thanh cầu liên kết (ở đây động cơ đang được đấu sẵn theo sơ đồ hình Sao hoặc Tam Giác tùy dòng, video giữ nguyên cấu hình cầu nối này).

Bước 2: Xác định vị trí đấu dây

• Quan sát kỹ ký hiệu dập nổi hoặc in trên tấm bảng điện. Hàng cực phía dưới (hoặc phía mút dây ra) sẽ có 3 cọc cắm có ký hiệu lần lượt từ trái sang phải là: U1 – V1 – W1.

Bước 3: Đấu nối 3 pha nguồn

• Dùng kìm hoặc tay để cố định 3 đầu dây của nguồn điện 3 pha $380text{ V}$ (trong video sử dụng dây có đầu kẹp cáp màu Vàng, Đỏ, Đen để test).
• Kẹp/bắt chặt dây thứ nhất vào cọc U1.
• Kẹp/bắt chặt dây thứ hai vào cọc V1.
• Kẹp/bắt chặt dây thứ ba vào cọc W1.
• Lưu ý: Việc thứ tự màu dây nguồn đấu vào U1, V1, W1 chỉ quyết định chiều quay thuận hay ngược của mô tơ. Nếu sau khi thử mà motor quay ngược hướng bạn muốn, chỉ cần đảo vị trí 2 trong 3 dây nguồn này cho nhau.

Bước 4: Cấp điện vận hành chạy thử

• Đảm bảo các đầu kẹp cách điện tốt, không chạm chập vào vỏ motor hoặc chạm nhau.
• Bật aptomat cấp nguồn: Trục động cơ (phần bọc nhựa màu vàng ở đầu trục) bắt đầu quay đều, mượt mà và không có tiếng rít lạ.

Nếu quý khách cần tìm hiểu thêm về động cơ điện 3 pha 315kW 420Hp hoặc các dòng động cơ công nghiệp công suất lớn khác, hãy liên hệ Thành Thái Motor để được tư vấn kỹ thuật chi tiết. Ngoài ra, quý khách có thể truy cập chuyên mục video tổng hợp để tham khảo nhiều sản phẩm thực tế hoặc xem video động cơ điện với đầy đủ thông tin về cấu tạo, kích thước, cách đấu nối và ứng dụng vận hành, giúp lựa chọn đúng thiết bị phù hợp với nhu cầu sử dụng và nhận báo giá nhanh chóng.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
