Động cơ điện 3 pha 355kW 470Hp

Động cơ điện 3 pha 355kW 470Hp là dòng motor công suất cực lớn, được thiết kế chuyên dụng cho các hệ thống truyền động công nghiệp nặng và liên tục. Sản phẩm không chỉ nổi bật ở hiệu suất vận hành cao mà còn được ưa chuộng nhờ độ ổn định, tiết kiệm năng lượng và khả năng thích nghi với các môi trường làm việc khắc nghiệt. Với khả năng kết hợp cùng hộp giảm tốc (hộp số giảm tốc) hoặc các thiết bị cơ khí công suất lớn, đây là lựa chọn lý tưởng cho nhà máy, khu công nghiệp và dây chuyền sản xuất quy mô lớn.

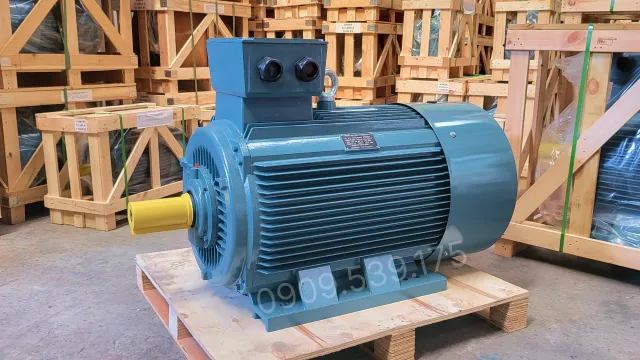

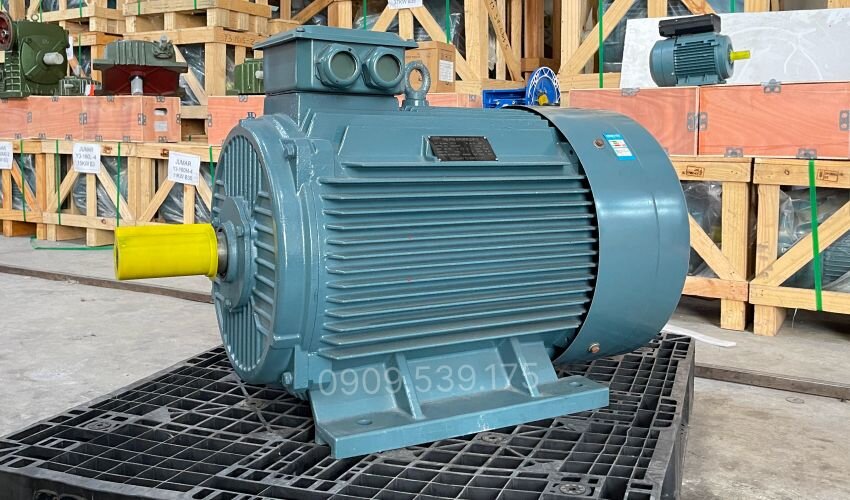

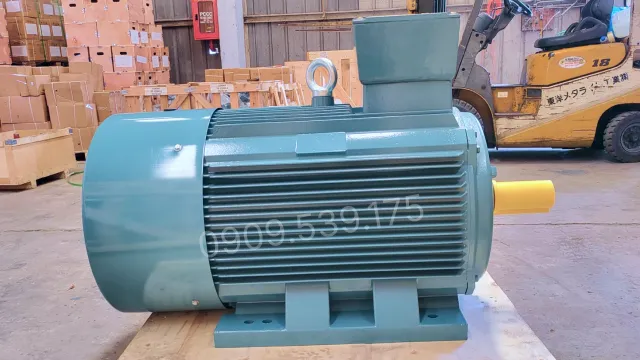

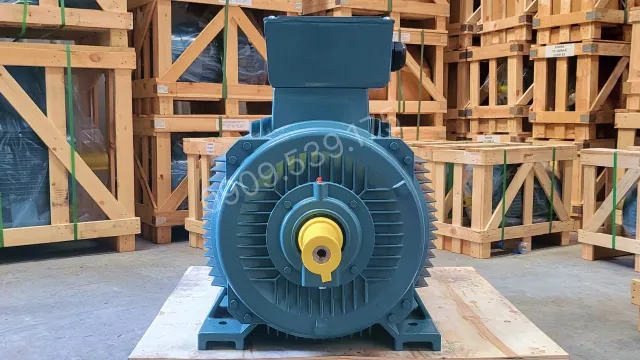

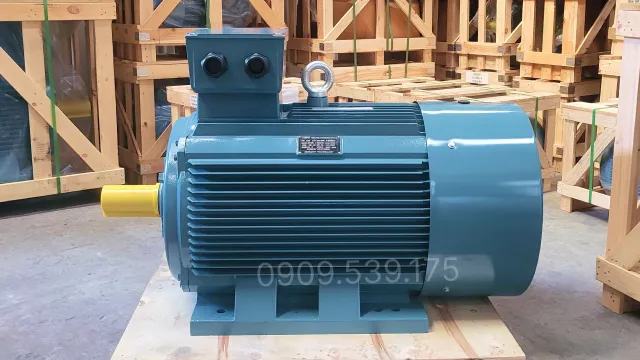

Thiết kế tổng quan động cơ điện 3 pha 355kW 470Hp

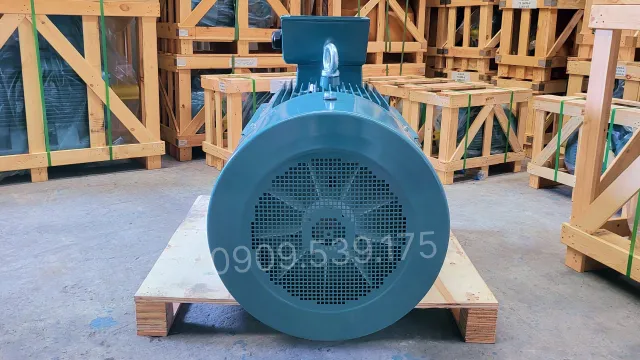

Động cơ điện 3 pha (motor điện 3 pha) là dòng motor công suất lớn được thiết kế riêng biệt cho các hệ thống sản xuất công nghiệp nặng đòi hỏi hiệu suất cao và độ bền ổn định, sản phẩm sở hữu lớp vỏ ngoài bằng gang đúc nguyên khối, có khả năng chịu lực và chịu nhiệt tốt, giúp bảo vệ các linh kiện bên trong khỏi va đập và điều kiện môi trường khắc nghiệt. Phía sau thân động cơ điện (motor điện) được tích hợp quạt gió làm mát kết hợp với các khe tản nhiệt chạy dọc theo thân máy, đảm bảo quá trình vận hành liên tục mà không lo quá nhiệt.

Trục motor được gia công từ thép hợp kim hoặc inox nguyên khối, có độ cứng và khả năng chống mài mòn cao, phù hợp sử dụng trong môi trường công nghiệp nặng. Ngoài ra, hệ thống bạc đạn và vòng bi cao cấp được trang bị bên trong giúp động cơ vận hành êm ái, giảm rung và kéo dài tuổi thọ.

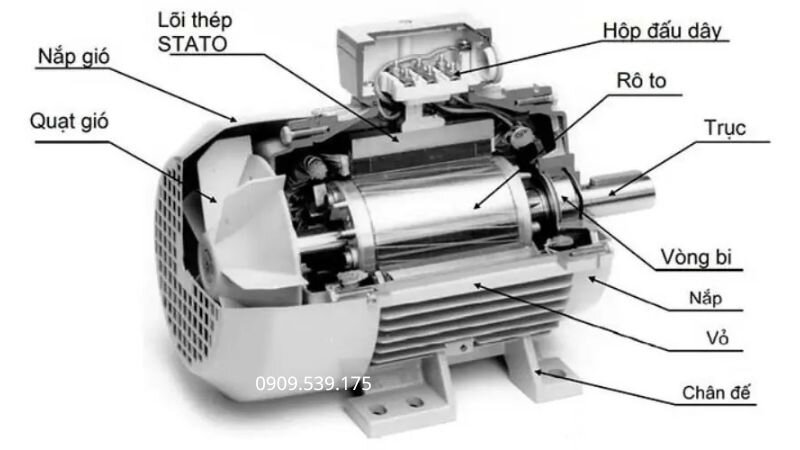

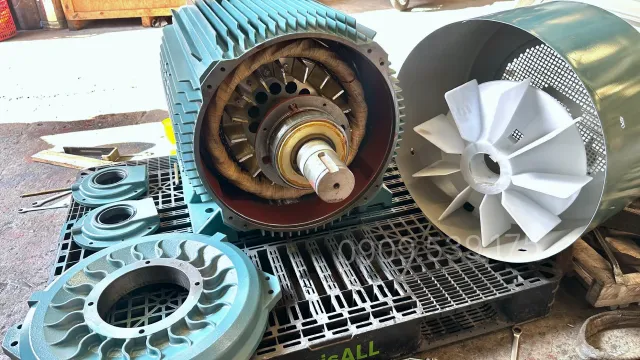

Cấu tạo bên trong động cơ điện

Động cơ điện 3 pha 355kW 470Hp có thiết kế kỹ thuật phức tạp nhưng tối ưu cho hiệu suất cao và độ bền trong môi trường công nghiệp nặng. Cấu tạo bên trong chủ yếu gồm hai bộ phận chính:

• Stator: Đây là phần cố định của motor điện, chứa các cuộn dây đồng được bố trí bên trong lõi thép từ tính. Khi cấp điện, stator tạo ra từ trường xoay chiều để dẫn động rotor quay theo.
• Rotor: Nằm ở trung tâm động cơ, rotor tiếp nhận năng lượng từ trường do stator sinh ra và biến đổi thành chuyển động cơ học trên trục động cơ.
• Vỏ motor: Kết cấu bên ngoài có độ cứng cao, giúp bảo vệ các linh kiện quan trọng khỏi va đập, bụi bẩn và hơi ẩm. Đồng thời, bề mặt vỏ được thiết kế để tăng khả năng trao đổi nhiệt với môi trường.
• Ổ bi: Là chi tiết trung gian giữa trục quay và thân động cơ, giúp rotor vận hành nhẹ nhàng, chính xác và hạn chế hao mòn trong thời gian dài sử dụng.
• Cánh quạt giải nhiệt: Bộ phận hỗ trợ làm mát bằng phương pháp đối lưu không khí. Khi rotor quay, quạt sẽ liên tục đẩy luồng khí qua thân motor để giảm nhiệt độ phát sinh trong quá trình vận hành.

Động cơ điện 3 pha 355kW 470Hp gồm các loại nào?

Theo tốc độ vòng tua thì dòng động cơ điện 3 pha 355kW 470Hp được chia thành 4 loại sau:

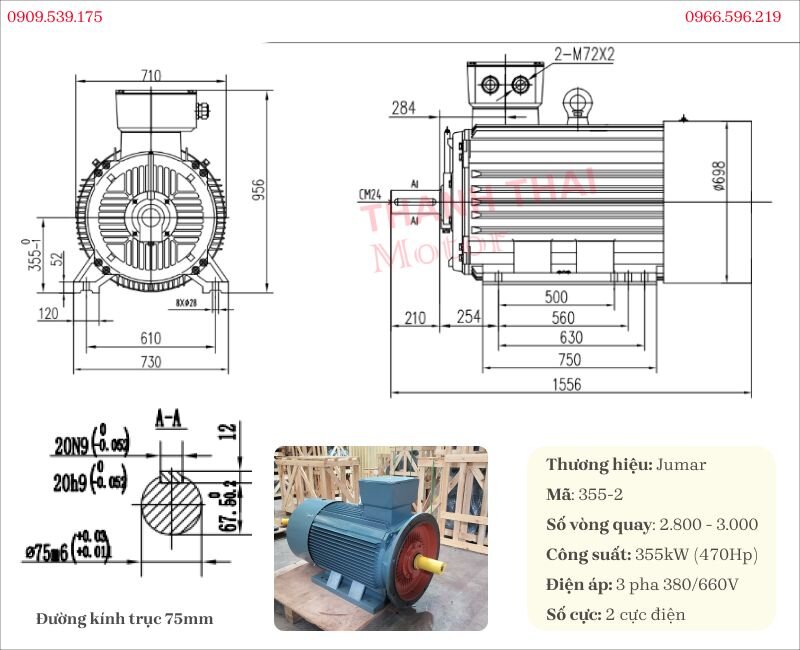

Động cơ điện 355kW 470Hp 3 pha 2 cực (2poles) (2.800-3.000 vòng/phút)

Tốc độ vòng quay cực cao nhưng mô-men xoắn ban đầu thấp. Lực ghì tải trực tiếp không mạnh bằng các dòng tua chậm.

Ứng dụng

• Hệ thống bơm công nghiệp công suất lớn: Vận hành bơm cấp nước, bơm phòng cháy chữa cháy, bơm thủy lợi, bơm tuần hoàn trong nhà máy và trạm xử lý nước.
• Quạt công nghiệp lưu lượng lớn: Truyền động cho quạt hút bụi, quạt lò hơi, quạt thông gió và hệ thống xử lý khí trong các nhà máy xi măng, thép và nhiệt điện.
• Băng tải tải nặng: Ứng dụng trong dây chuyền khai thác khoáng sản, sản xuất xi măng, cảng biển, nhà máy chế biến vật liệu xây dựng và logistics.

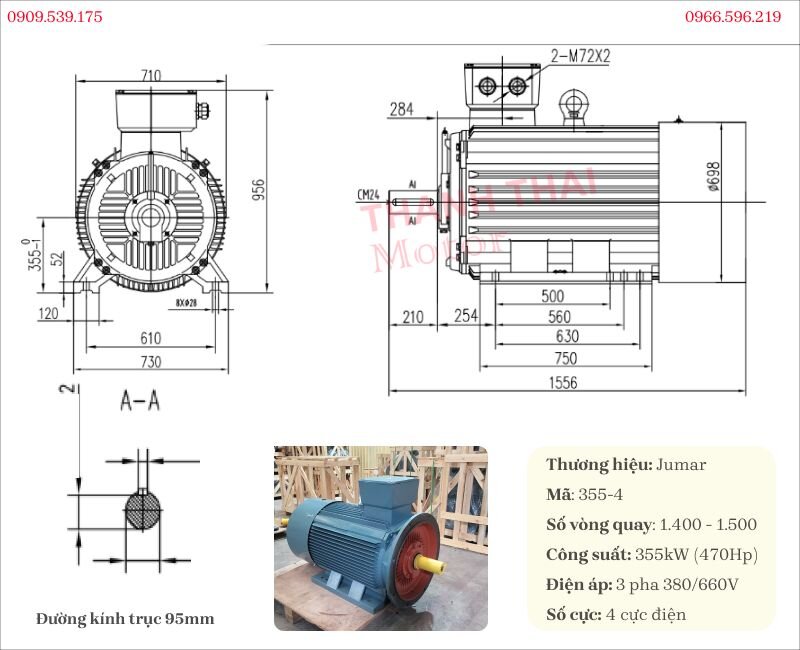

Motor điện 355kW 470Hp 3 pha 4 cực (4poles) (1.400 – 1.500 vòng/phút)

Động cơ điện 3 pha 355kW 470Hp được chia thành nhiều nhóm khác nhau dựa trên mục đích sử dụng và đặc tính kỹ thuật, nhằm phù hợp với đa dạng nhu cầu trong ngành công nghiệp hiện nay.

Thông số kỹ thuật

Ứng dụng:

• Máy nén khí công nghiệp: Cung cấp nguồn động lực cho các hệ thống khí nén công suất lớn phục vụ sản xuất liên tục trong nhà máy.
• Máy nghiền và máy trộn công nghiệp: Sử dụng trong ngành xi măng, khai khoáng, thức ăn chăn nuôi và chế biến nguyên liệu với yêu cầu tải trọng lớn.
• Hệ thống hộp giảm tốc công suất cao: Kết hợp với hộp giảm tốc để dẫn động máy khuấy, máy ép, máy cán thép, máy nâng hạ và các thiết bị cơ khí công nghiệp nặng.

Mô Tơ điện 355kW 470Hp 3 pha 6 cực (6poles) (900 – 1.000 vòng/phút)

Lực kéo (mô-men xoắn) cực kỳ mạnh mẽ ngay từ khi khởi động. Chịu được tải nặng và các môi trường làm việc khắc nghiệt.

Thông số kỹ thuật

Ứng dụng:

• Ngành dầu khí và năng lượng: Vận hành các thiết bị bơm, quạt, máy nén và hệ thống truyền động trong nhà máy điện, nhà máy lọc hóa dầu.
• Nhà máy sản xuất thép và xi măng: Được sử dụng cho các dây chuyền sản xuất yêu cầu công suất lớn, hoạt động liên tục 24/7 và độ tin cậy cao.

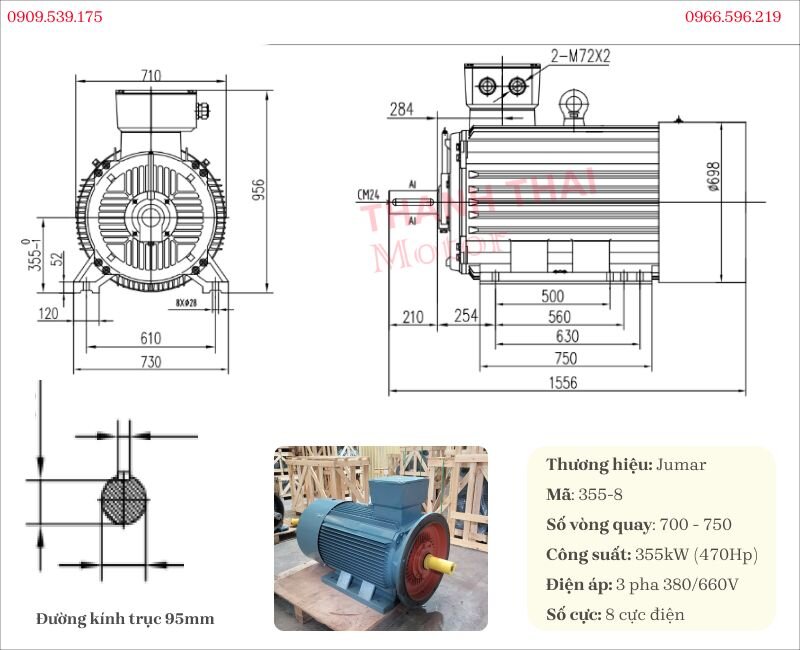

Động cơ điện 355kW 470Hp 8 cực (8poles) (700 – 750 vòng/phút)

Lực kéo lớn nhất trong 4 loại nhưng tốc độ quay rất chậm. Thường có kích thước xác máy to và nặng hơn nhiều so với các dòng khác cùng công suất 5Hp.

Thông số kỹ thuật

Ứng dụng:

• Máy nghiền công nghiệp: Dẫn động các loại máy nghiền đá, nghiền quặng, nghiền than, nghiền xi măng và các thiết bị xử lý vật liệu có tải trọng lớn.
• Băng tải công suất lớn: Sử dụng trong ngành khai thác khoáng sản, xi măng, cảng biển và nhà máy sản xuất vật liệu xây dựng, nơi yêu cầu lực kéo cao và vận hành liên tục.
• Máy khuấy và bồn trộn công nghiệp: Phù hợp cho các hệ thống khuấy hóa chất, xử lý nước thải, sản xuất thực phẩm, sơn và các ngành công nghiệp chế biến.

Nếu chưa xác định được ứng dụng của mình thuộc nhóm tải nào, quý khách hãy gọi ngay hotline 0909.539.175 để được đội ngũ kỹ thuật tư vấn và lựa chọn giải pháp phù hợp nhất.

Động cơ điện 3 pha 355kW 470Hp kết hợp được với những hộp giảm tốc nào?

Motor 3 pha 355kW 470Hp có thể kết hợp với nhiều loại hộp giảm tốc khác nhau như:

• Hộp giảm tốc trục vít: Các dòng WPS, WPX, WPO,  WPA, WPDS,  WPDX,  WPD0, WPDA size 120 và hộp số NMRV 110, 130.
• Hộp giảm tốc tải nặng: Dòng trục thẳng R, trục vuông góc S, trục song song F.

Ngoài ra, còn có thể kết hợp được với:

• Puly và khớp nối: Trục 75mm, 95mm.
• Thắng từ: Thắng từ 355kW 470Hp.

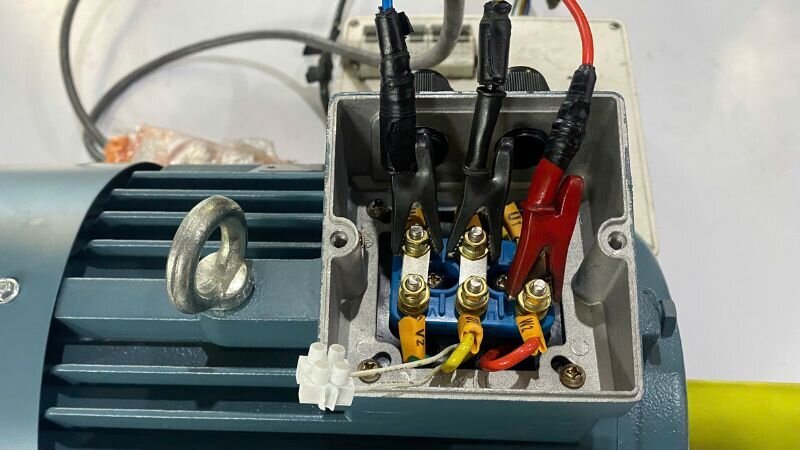

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Mở hộp đấu dây của động cơ

Trước tiên, sử dụng dụng cụ phù hợp để tháo các bu lông hoặc vít cố định trên nắp hộp đấu dây. Sau khi mở nắp, bên trong sẽ xuất hiện cụm đầu cực của động cơ. Hầu hết các motor điện 3 pha đều được bố trí sẵn 6 đầu dây ra, có ký hiệu nhận biết rõ ràng để thuận tiện cho việc đấu nối.

Bước 2: Xác định vị trí các đầu cực nguồn

Kiểm tra sơ đồ đấu dây hoặc ký hiệu được in bên trong hộp cực. Thông thường, ba đầu cực dùng để nhận nguồn điện sẽ được ký hiệu là U1, V1 và W1. Đây là các điểm kết nối chính giữa nguồn điện 3 pha và cuộn dây động cơ.

Bước 3: Đấu nguồn điện 3 pha vào động cơ

Chuẩn bị ba dây pha từ nguồn điện 380V và kết nối lần lượt vào các cọc U1, V1, W1. Sau khi lắp đặt đầu cốt, cần siết chặt đai ốc để đảm bảo mối nối chắc chắn, hạn chế phát sinh nhiệt và tránh hiện tượng đánh lửa khi động cơ hoạt động.

Lưu ý kỹ thuật:

• Kiểm tra kỹ độ chắc chắn của các đầu nối trước khi cấp điện.
• Không đấu nhầm dây nguồn vào các cọc còn lại của cuộn dây nếu không đúng sơ đồ đấu nối.
• Đảm bảo nguồn điện đã được ngắt hoàn toàn trong quá trình thao tác.

Bước 4: Hoàn thiện lắp đặt và kiểm tra chiều quay

Sau khi đấu dây xong, tiến hành lắp lại nắp hộp cực và siết chặt các vít cố định. Cấp nguồn cho động cơ chạy thử để kiểm tra hoạt động và hướng quay của trục.

Nếu chiều quay không đúng yêu cầu sử dụng, hãy ngắt nguồn điện và đổi vị trí bất kỳ hai dây pha trong ba dây nguồn. Khi cấp điện trở lại, động cơ sẽ quay theo chiều ngược lại.

Bước 5: Theo dõi hoạt động ban đầu

Trong những phút đầu vận hành, nên kiểm tra tiếng ồn, độ rung và nhiệt độ của động cơ. Nếu motor hoạt động êm, không phát sinh mùi khét hoặc rung lắc bất thường thì quá trình đấu nối đã được thực hiện đúng kỹ thuật và thiết bị có thể đưa vào sử dụng.

Video hướng dẫn đấu dây động cơ điện 3 pha đơn giản thực hiện đấu dây đúng kỹ thuật dựa vào video động cơ điện không chỉ giúp động cơ vận hành ổn định mà còn góp phần nâng cao tuổi thọ thiết bị và đảm bảo an toàn cho người sử dụng. Thành Thái Motor luôn xây dựng các video tổng hợp hướng dẫn chi tiết, trực quan nhằm hỗ trợ khách hàng dễ dàng lắp đặt và khai thác hiệu quả các dòng motor điện trong thực tế.
