Động cơ điện 3 pha 280kW 380Hp

Động cơ điện 3 pha 280kW 380Hp là dòng motor công suất lớn chuyên dùng trong các hệ thống máy móc công nghiệp yêu cầu hiệu suất cao và vận hành liên tục. Sản phẩm mang lại lực kéo mạnh mẽ, khả năng chịu tải tốt và độ bền vượt trội. Nhờ thiết kế tối ưu và vật liệu cao cấp, thiết bị này trở thành lựa chọn lý tưởng trong các nhà máy sản xuất hiện đại, nơi cần sự ổn định và hiệu quả dài lâu. Hãy cùng Thành Thái Motor tìm hiểu rõ hơn về mẫu động cơ mạnh mẽ này nhé!

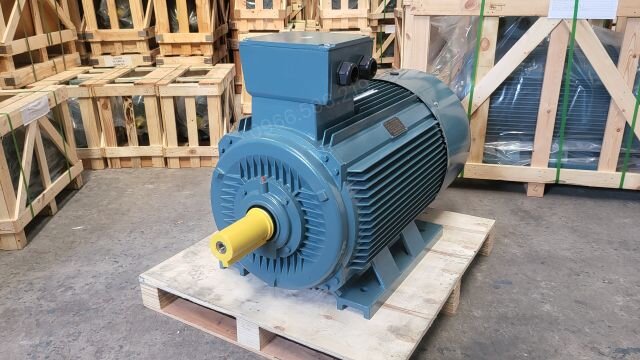

Thiết kế tổng quan động cơ điện 3 pha 280kW 380Hp

Động cơ điện 3 pha (motor điện 3 pha) được chế tạo với kết cấu cứng cáp, phù hợp cho hoạt động trong môi trường công nghiệp nặng và điều kiện vận hành khắt khe. Phần vỏ của động cơ điện (motor điện) thường được đúc từ gang hoặc hợp kim chất lượng cao, giúp tăng khả năng chịu lực, chống va đập và nâng cao tuổi thọ thiết bị.

Bên ngoài được phủ lớp sơn tĩnh điện có khả năng chống ăn mòn, giữ được độ bền màu và bảo vệ motor khỏi tác động của thời tiết hay hóa chất. Hệ thống làm mát bằng quạt gió phía sau giúp duy trì nhiệt độ ổn định trong quá trình hoạt động liên tục. Trục motor làm từ thép không gỉ, có độ chính xác cao, đảm bảo truyền động ổn định và giảm thiểu rung lắc.

Toàn bộ cuộn dây trong động cơ được quấn bằng 100% dây đồng nguyên chất, mang lại hiệu suất truyền tải điện tốt, hạn chế tổn thất năng lượng và tăng độ bền cho thiết bị. Thiết kế này giúp motor vận hành mạnh mẽ, ổn định và phù hợp với các hệ thống máy móc yêu cầu công suất lớn.

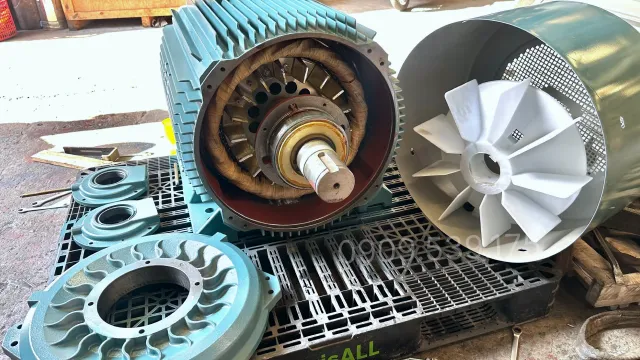

Cấu tạo bên trong động cơ điện 3 pha 280kW 380Hp

Động cơ điện 3 pha 280kW 380Hp được thiết kế với hai bộ phận chính bên trong, đóng vai trò then chốt trong việc duy trì hiệu suất vận hành ổn định và bền bỉ, đáp ứng tốt yêu cầu của các hệ thống công nghiệp quy mô lớn.

• Stator: Là bộ phận đứng yên của động cơ điện, gồm lõi thép kỹ thuật điện và hệ thống dây quấn. Khi được cấp nguồn, stator tạo ra từ trường quay để truyền năng lượng đến rotor.
• Rotor: Được lắp trên trục động cơ và quay bên trong stator. Rotor nhận tác động từ trường điện từ, từ đó sinh ra mô-men xoắn phục vụ cho quá trình truyền động.
• Thân vỏ động cơ: Đóng vai trò bảo vệ các bộ phận bên trong khỏi tác động của môi trường bên ngoài như bụi, nước và va đập. Thiết kế vỏ còn hỗ trợ tản nhiệt hiệu quả khi motor hoạt động.
• Vòng bi: Là chi tiết giúp đỡ và định vị trục quay, giảm ma sát trong quá trình vận hành, đồng thời nâng cao độ ổn định và tuổi thọ cho động cơ.
• Quạt làm mát: Được gắn trên trục rotor, có nhiệm vụ tạo luồng gió lưu thông qua các khe tản nhiệt, giúp duy trì nhiệt độ ổn định và bảo vệ motor khỏi tình trạng quá nhiệt.

Phân loại động cơ điện 3 pha 280kW 380Hp gồm bao nhiêu cực?

Theo tốc độ vòng tua thì dòng động cơ điện 3 pha 280kW 380Hp được chia thành 4 loại sau:

Động cơ điện 280kW 380Hp 3 pha 2 cực (poles) (2.800-3.000 vòng/phút)

Tốc độ quay lớn giúp động cơ đạt vòng tua cao, tuy nhiên mô-men khởi động tương đối thấp nên khả năng kéo tải nặng ngay từ lúc bắt đầu chưa thực sự nổi bật.

Thông số kỹ thuật

Ứng dụng

• Hệ thống máy bơm công suất cao: Thích hợp cho các cụm bơm nước sinh hoạt quy mô lớn, bơm tăng áp, bơm tưới tiêu nông nghiệp, bơm thoát nước và các hệ thống tuần hoàn chất lỏng trong khu công nghiệp.
• Hệ thống quạt công nghiệp cỡ lớn: Được sử dụng để dẫn động quạt làm mát, quạt hút khói, quạt cấp khí và các hệ thống thông gió phục vụ nhà xưởng, khu sản xuất và lò công nghiệp.
• Dây chuyền băng tải công nghiệp: Phù hợp cho hoạt động vận chuyển nguyên liệu, than đá, quặng, cát đá và hàng hóa khối lượng lớn trong các nhà máy sản xuất, kho bãi và trung tâm logistics.

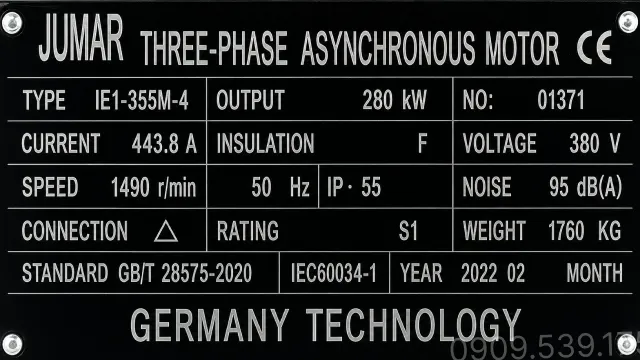

Motor điện 280kW 380Hp 3 pha 4 cực (poles) (1.400 – 1.500 vòng/phút)

Động cơ hoạt động với số vòng quay cao nhưng lực xoắn ở giai đoạn khởi động không lớn, do đó khả năng chịu tải trực tiếp thấp hơn các dòng motor tốc độ chậm.

Thông số kỹ thuật

Ứng dụng:

• Máy nghiền và thiết bị chế biến vật liệu: Cung cấp nguồn động lực cho các hệ thống nghiền đá, nghiền khoáng sản, nghiền nguyên liệu trong ngành xi măng, khai thác và vật liệu xây dựng.
• Thiết bị nâng hạ tải trọng lớn: Ứng dụng trong cầu trục, tời kéo, băng nâng và các hệ thống vận chuyển hàng hóa đòi hỏi khả năng làm việc liên tục và ổn định.

Mô tơ điện 280kW 380Hp 3 pha 6 cực (poles) (900 – 1.000 vòng/phút)

Lực kéo (mô-men xoắn) cực kỳ mạnh mẽ ngay từ khi khởi động. Chịu được tải nặng và các môi trường làm việc khắc nghiệt.

Thông số kỹ thuật

Ứng dụng:

• Ngành khai thác và chế biến khoáng sản: Được sử dụng để truyền động cho băng tải, máy nghiền, máy sàng và các thiết bị cơ khí có tải trọng lớn, yêu cầu vận hành ổn định trong môi trường khắc nghiệt.
• Nhà máy hóa chất và phân bón: Phù hợp cho hệ thống khuấy trộn, máy nén khí, bơm hóa chất và các dây chuyền sản xuất liên tục đòi hỏi độ bền và hiệu suất cao.
• Ngành giấy và chế biến gỗ: Vận hành các thiết bị cắt, ép, nghiền và hệ thống băng chuyền trong các nhà máy sản xuất giấy, ván ép và chế biến lâm sản.

Động cơ điện 280kW 380Hp 8 cực (poles) (700 – 750 vòng/phút)

Lực kéo lớn nhất trong 4 loại nhưng tốc độ quay rất chậm. Thường có kích thước xác máy to và nặng hơn nhiều so với các dòng khác cùng công suất 5Hp.

Thông số kỹ thuật

Ứng dụng:

• Hệ thống cấp thoát nước công nghiệp: Được ứng dụng trong các trạm bơm nước sạch, xử lý nước thải và các công trình hạ tầng kỹ thuật quy mô lớn cần nguồn động lực mạnh mẽ.
• Cảng biển và trung tâm logistics: Truyền động cho các thiết bị nâng hạ, băng tải vận chuyển hàng hóa và hệ thống cơ giới hoạt động liên tục với cường độ cao.

Để lựa chọn đúng động cơ và hộp giảm tốc cho ứng dụng của mình, quý khách vui lòng liên hệ 0909.539.175 để được đội ngũ chuyên môn hỗ trợ nhanh chóng

Động cơ điện 3 pha 280kW 380Hp kết hợp được với những hộp số giảm tốc nào?

Motor điện 3 pha 280kw 380hp có thể kết hợp với nhiều loại hộp giảm tốc khác nhau như:

• Hộp giảm tốc trục vít: Các dòng WPS, WPX, WPO,  WPA, WPDS,  WPDX,  WPD0, WPDA size 120 và hộp số NMRV 110, 130.
• Hộp giảm tốc tải nặng: Dòng trục thẳng R, trục vuông góc S, trục song song F.

Ngoài ra, còn có thể kết hợp được với:

• Puly và khớp nối: Trục 75mm, 95mm.
• Thắng từ: Thắng từ 280kW 380Hp.

Hướng dẫn đấu nối động cơ điện 3 pha

Bước 1: Tháo nắp hộp cực của động cơ

Sử dụng tua vít hoặc cờ lê phù hợp để mở nắp hộp đấu dây trên motor. Sau khi tháo nắp, bạn sẽ thấy các cọc đấu dây được bố trí bên trong. Đa số động cơ điện 3 pha được thiết kế với 6 đầu dây ra, đi kèm ký hiệu giúp nhận diện và đấu nối dễ dàng

.Bước 2: Kiểm tra ký hiệu các đầu dây

Quan sát sơ đồ đấu nối được dán trên nắp hộp cực hoặc thân động cơ. Các đầu dây thường được đánh dấu U1, V1, W1 và U2, V2, W2. Việc xác định đúng vị trí các đầu cực giúp quá trình đấu điện chính xác và an toàn hơn

.Bước 3: Kết nối nguồn điện vào động cơ

Đưa ba dây pha từ nguồn điện 3 pha vào các cọc đấu tương ứng theo sơ đồ kỹ thuật. Sau khi lắp đầu cốt vào các cực đấu dây, tiến hành siết chặt các đai ốc cố định để đảm bảo tiếp xúc điện tốt, hạn chế rung lắc và tăng độ an toàn trong quá trình vận hành.

Lưu ý kỹ thuật:

• Kiểm tra kỹ độ chắc chắn của các đầu nối trước khi cấp điện.
• Không đấu nhầm dây nguồn vào các cọc còn lại của cuộn dây nếu không đúng sơ đồ đấu nối.
• Đảm bảo nguồn điện đã được ngắt hoàn toàn trong quá trình thao tác trành trường hợp gây chay nổ .

Video hướng dẫn đấu dây động cơ điện 3 pha đơn giản hướng dẫn khách hàng thao tác đấu dây chính xác không chỉ đảm bảo động cơ vận hành ổn định mà còn hạn chế các rủi ro về điện và chi phí bảo trì. Với hệ thống video động cơ điện hướng dẫn chi tiết, Thành Thái Motor mang đến nguồn tài liệu trực quan giúp khách hàng dễ dàng thực hiện các công việc lắp đặt và vận hành motor điện trong thực tế. Xem nhiều hơn thồng qua video tổng hợp tai Thành Thái Motor.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
