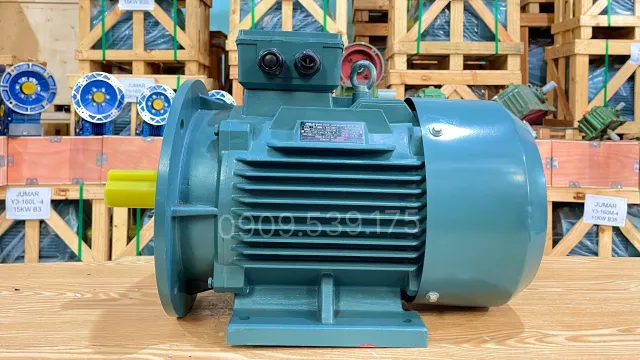

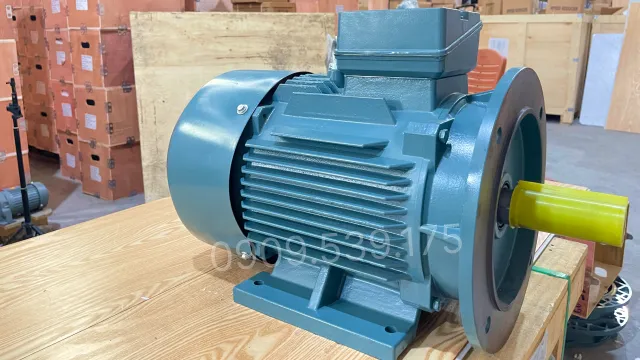

Động cơ điện 3 pha 15kW 20Hp

Động cơ điện 3 pha 15kW 20Hp là một trong những dòng sản phẩm thuộc phân khúc động cơ điện 3 pha trên 3.7kW hoạt động mạnh mẽ, được thiết kế để đáp ứng nhu cầu sử dụng trong các ngành công nghiệp nặng và các dây chuyền sản xuất yêu cầu công suất lớn.

Với công suất 15kW (20Hp), động cơ này cung cấp hiệu suất làm việc ổn định, mạnh mẽ và tiết kiệm năng lượng. Động cơ được sản xuất với công nghệ tiên tiến của Đức, không chỉ tiết kiệm điện mà còn có độ bền cao, chịu được điều kiện làm việc khắc nghiệt và đảm bảo tính an toàn trong suốt quá trình vận hành.

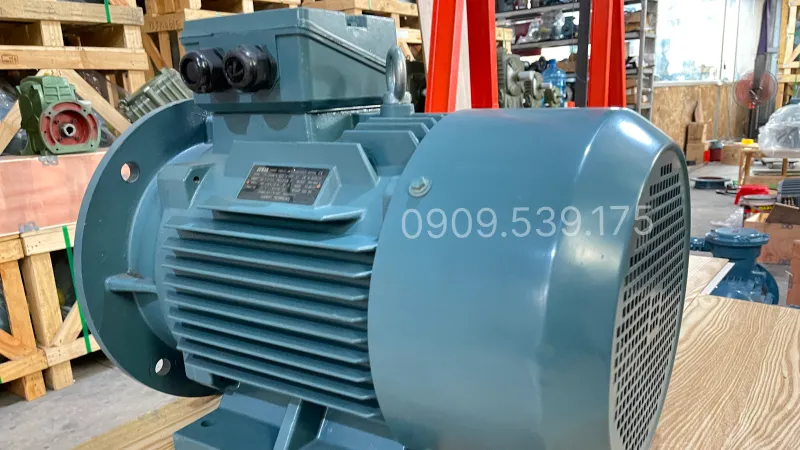

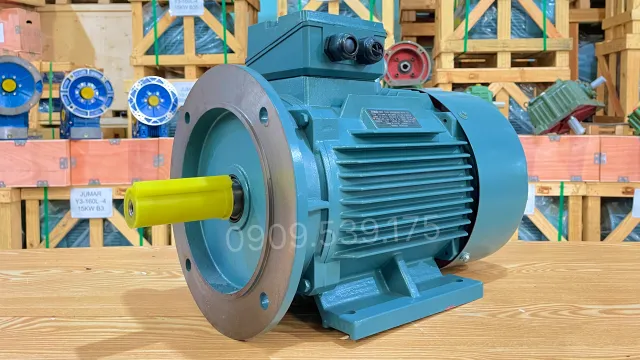

Tổng quan thiết kế của động cơ điện 3 pha 15kW 20Hp

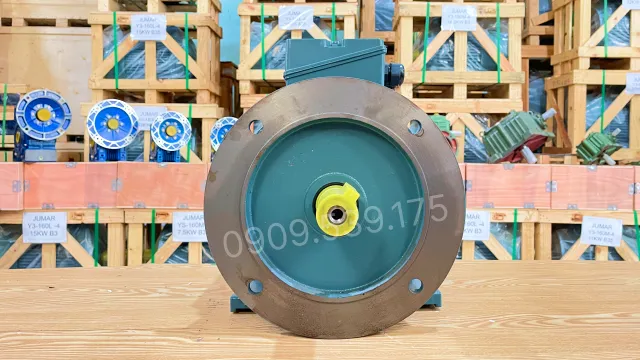

Động cơ điện 3 pha (motor điện 3 pha) có cấu tạo bền bỉ, được thiết kế để đảm bảo khả năng chịu tải tối ưu trong công nghiệp. Vỏ của động cơ điện (motor điện) thường được chế tạo từ nhôm hoặc gang đúc nguyên khối, giúp tản nhiệt nhanh chóng, chống ăn mòn.

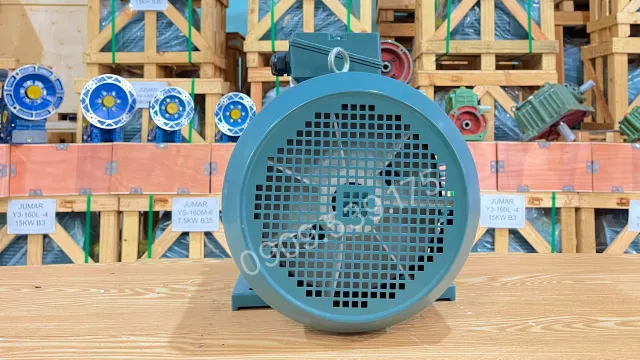

Với lớp sơn tĩnh điện màu xanh sẫm đặc trưng, động cơ này không chỉ bảo vệ khỏi oxy hóa mà còn tạo tính thẩm mỹ cho sản phẩm. Quạt làm mát được tích hợp phía sau động cơ, giúp duy trì nhiệt độ ổn định trong suốt quá trình vận hành liên tục.

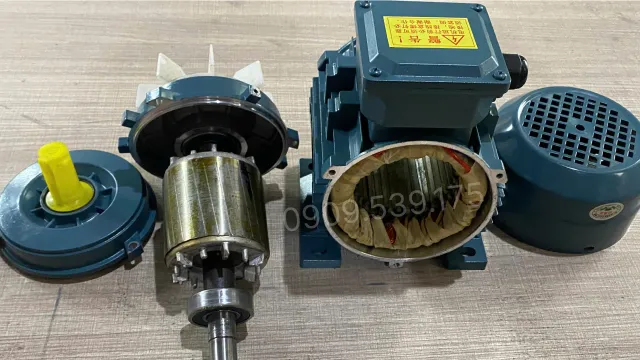

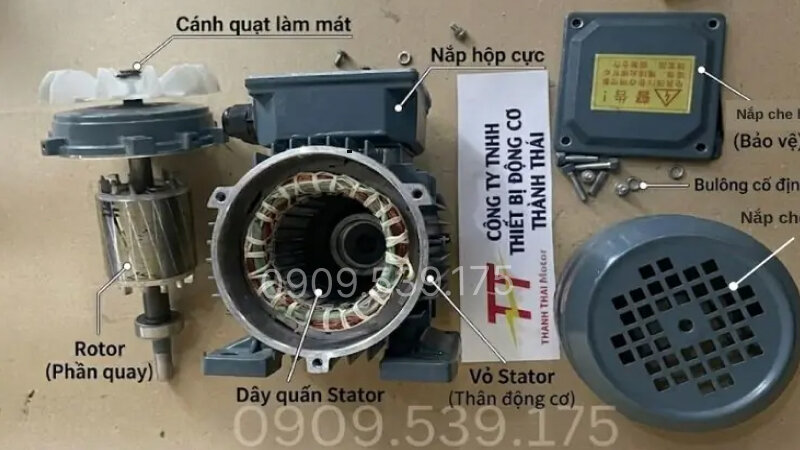

Cấu tạo bên trong động cơ điện 3 pha 15kW 20Hp

Để duy trì khả năng làm việc bền bỉ và liên tục dưới mức công suất 15kW, mọi chi tiết cấu thành bên trong mô tơ đều được lựa chọn từ những vật liệu kỹ thuật khắt khe nhất:

• Stator: Khối tĩnh từ được ép chặt từ hàng nghìn lá thép kỹ thuật điện tổn hao cực thấp. Cuộn dây quấn bên trong sử dụng 100% dây đồng nguyên chất, được tẩm sấy vecni cách điện chân không (Class F) giúp chịu nhiệt độ lên tới 155°C mà không bị phóng điện.
• Rotor: Khối lồng sóc đúc bằng thép, tích hợp các thanh dẫn hợp kim nhôm tinh khiết. Rotor được đưa qua hệ thống máy cân bằng động kỹ thuật số để loại bỏ hoàn toàn sự mất cân bằng khối lượng, giúp trục quay cực êm.
• Vòng bi (Ổ bi): Nằm cố định ở hai nắp bích trước và sau để định tâm trục quay. Thường sử dụng các nhãn hiệu vòng bi công nghiệp chịu ma sát cao và tải trọng lớn, có phớt chắn bụi và mỡ bò chịu nhiệt chuyên dụng.
• Hệ thống làm mát: Quạt làm mát ly tâm tiết diện lớn bằng nhựa chịu lực hoặc hợp kim, gắn phía đuôi trục quay và được bảo vệ an toàn bởi lớp ốp thép đục lỗ thoát khí.

Động cơ điện 3 pha 15kW 20Hp có những loại nào?

Dòng máy 3 pha 15kW 20Hp được chia thành 4 phân khúc tốc độ đặc trưng nhằm tương thích với hộp số và đáp ứng chính xác nhu cầu truyền tải của từng loại máy móc. Dưới đây là thông số kỹ thuật chi tiết theo đúng chuẩn cho từng loại:

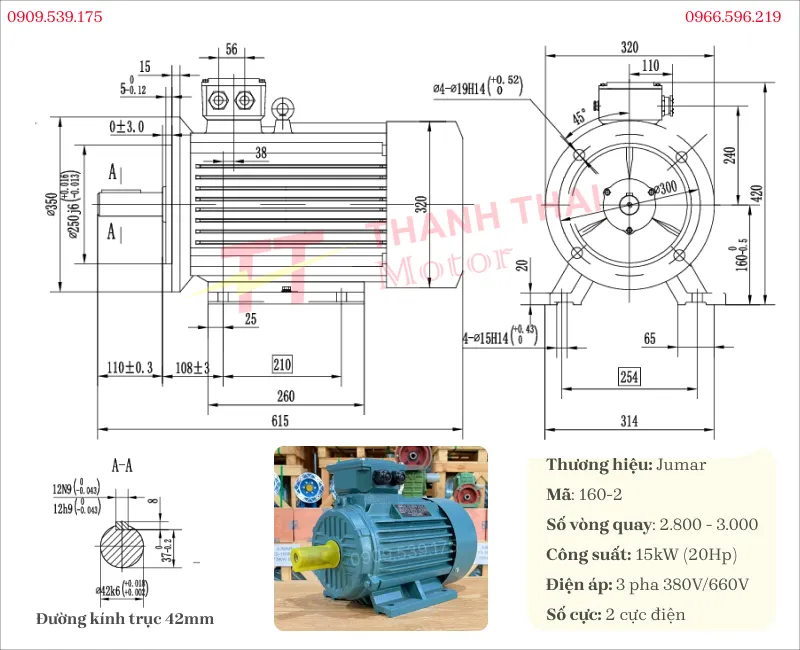

Motor 3 pha 15kW 20Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Là phân khúc ưu tiên tốc độ cực nhanh, chuyên dùng để chế tạo các thiết bị cần vòng tua lớn nhằm sinh áp lực và lưu lượng chất lỏng, chất khí cực mạnh.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Trạm bơm ly tâm: Kéo các đầu bơm nước lưu lượng lớn phục vụ trạm cấp nước sạch thành phố, tưới tiêu trang trại hoặc bơm tuần hoàn tháp giải nhiệt (cooling tower).
• Hệ thống quạt hút cao áp: Vận hành quạt hút khói hành lang, quạt thổi khí oxy công suất lớn cho hệ thống xử lý nước thải công nghiệp.
• Máy cưa, cắt cơ khí: Cung cấp tốc độ vòng tua lớn cho các máy cưa gỗ công nghiệp lớn, máy cắt sắt thép phế liệu.

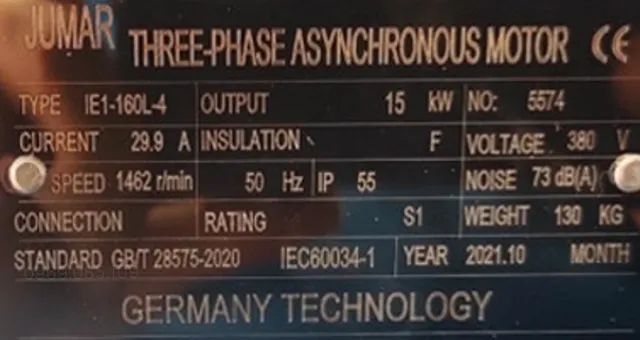

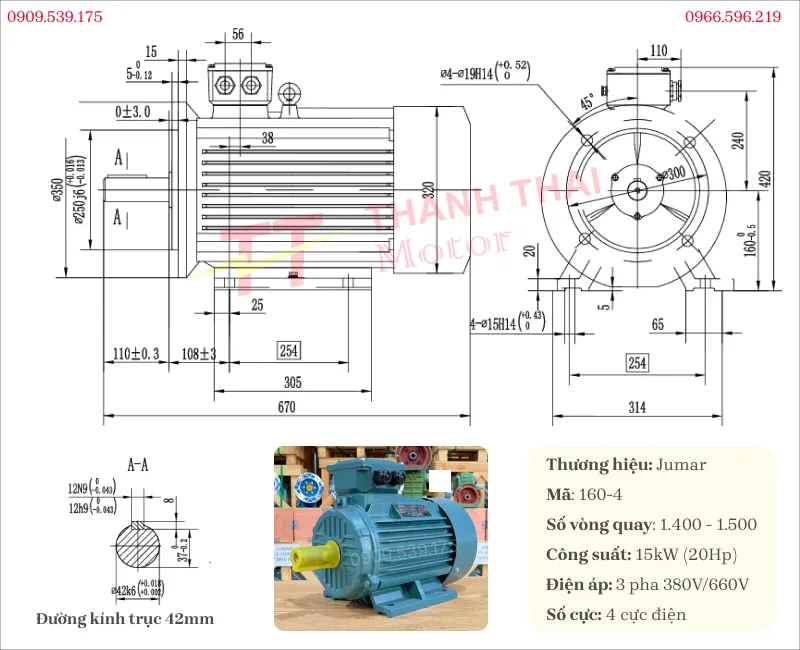

Motor 3 pha 15kW 20Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Là dòng thông dụng nhất trên thị trường, mang lại sự cân bằng hoàn hảo giữa vận tốc quay êm ái và mô-men xoắn, máy chạy rất bền và ít sinh nhiệt cục bộ.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Thiết bị khí nén: Kéo đầu máy nén khí trục vít công suất 20Hp, cung cấp khí nén ổn định cho các nhà máy dệt may, cơ khí.
• Hệ thống băng tải công nghiệp: Dẫn động các hệ thống băng chuyền phân loại hàng hóa, băng tải PVC, băng tải con lăn tại nhà máy xi măng, cám, phân bón.
• Máy đùn, máy chế biến thực phẩm: Vận hành máy đùn nhựa tái chế, máy ép cám viên công suất lớn hoặc máy băm nghiền thức ăn chăn nuôi.

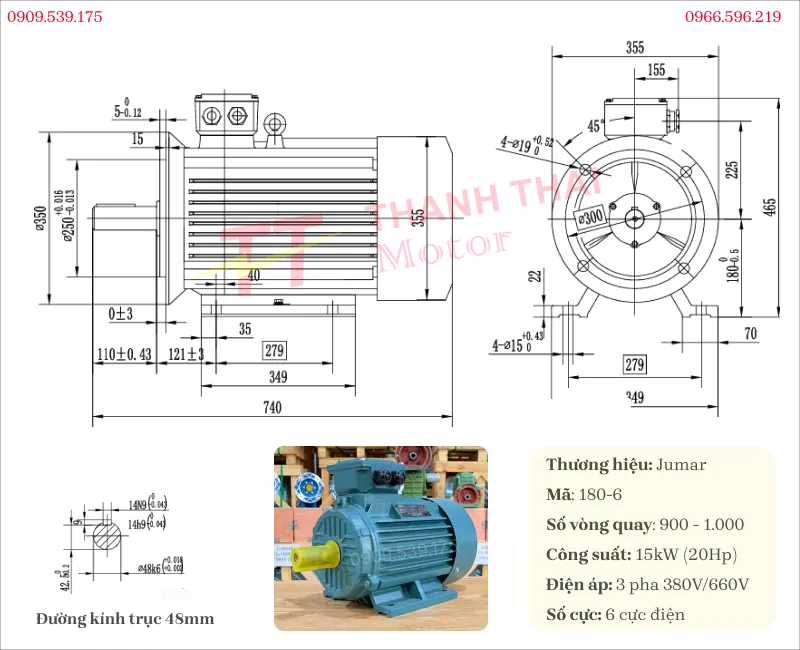

Motor 3 pha 15kW 20Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Được thiết kế với lượng cuộn dây nhiều hơn nhằm hạ tốc độ quay, dòng 6 cực sinh ra lực kéo (mô-men xoắn) cực lớn để giải quyết các bài toán tải ghì nặng liên tục.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Máy băm nghiền thô: Vận hành máy băm dăm gỗ, máy nghiền đá kẹp hàm vừa và nhỏ mà không bị sụt tua khi nạp liệu liên tục.
• Trạm trộn bê tông, gầu tải: Kéo bồn trộn bê tông dung tích lớn, kéo hệ thống gầu nâng đưa xi măng, đá sỏi lên silo cao.
• Máy khuấy công nghiệp: Cung cấp động lực cho cánh khuấy tại các bồn chứa hóa chất đặc sệt, bồn khuấy sơn hoặc phân bón khối lượng hàng nghìn lít.

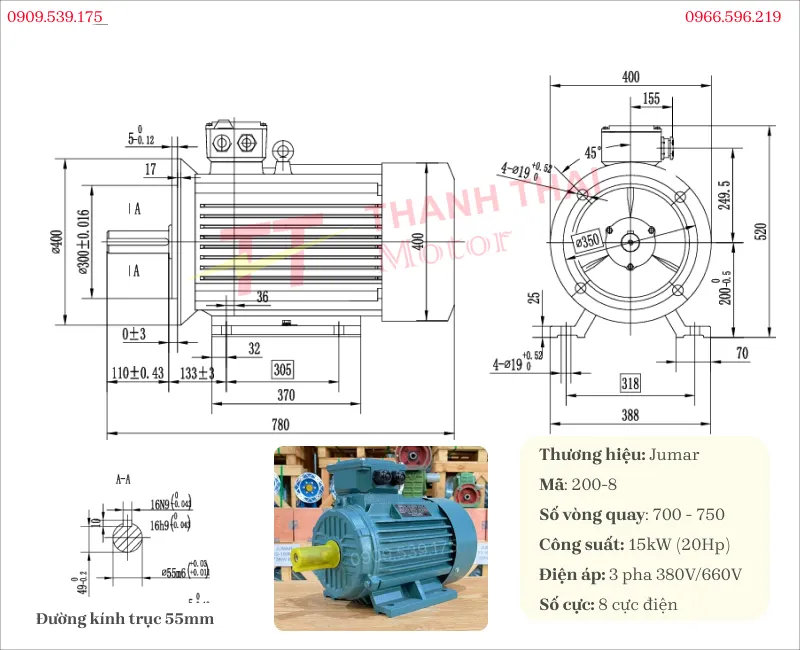

Motor 3 pha 15kW 20Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Tốc độ quay cực chậm nhưng lực kéo ban đầu là lớn nhất. Mã khung máy được phóng to (mã 200L) để ngậm tải nặng ngay từ lúc vừa khởi động mà không làm cháy cuộn dây.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống tời kéo: Vận hành các cơ cấu cần trục, tời cáp nâng hạ vật liệu xây dựng đòi hỏi sự chậm rãi và an toàn tuyệt đối.
• Cơ cấu xoay: Kéo bàn xoay gia công kim loại tải trọng lớn, cần quay siêu chậm để cắt gọt chính xác.
• Đảo trộn tải nặng: Lắp đặt trong máy nhào đất sét sản xuất gạch nung, bồn đảo quặng mỏ.

Động cơ điện 3 pha 15kW 20Hp kết hợp hộp giảm tốc nào?

Với công suất lớn và cốt trục đa dạng (42mm, 48mm, 55mm), việc lựa chọn hộp giảm tốc (hộp số giảm tốc) phù hợp với động cơ 15kW yêu cầu hệ số an toàn (Service Factor) cao để tránh hiện tượng gãy trục mẻ răng.

• Hộp giảm tốc bánh răng tải nặng (Dòng R, S, K, F): Là phương án kết nối bền bỉ và an toàn nhất. Thường sử dụng các size lớn như R77, R87 hoặc K77, K87 để kéo băng tải, gầu tải công nghiệp.
• Hộp giảm tốc trục vít vỏ gang: Tương thích với các mã WPA, WPS, WPX size lớn (như size 135, 155 hoặc 175) để chịu được sức kéo mạnh mẽ của cốt trục 42mm trở lên.
• Hộp giảm tốc cốt âm vỏ nhôm (NMRV): Có thể kết hợp với NMRV size 130 hoặc 150 dành cho không gian chật hẹp, yêu cầu tản nhiệt nhanh và tính thẩm mỹ cao.
• Truyền động qua Puly, Khớp nối: Khuyến cáo dùng Puly bản C kép (nhiều rãnh) hoặc khớp nối cứng chịu lực lớn để hấp thụ lực sốc cơ học khi kẹt tải.

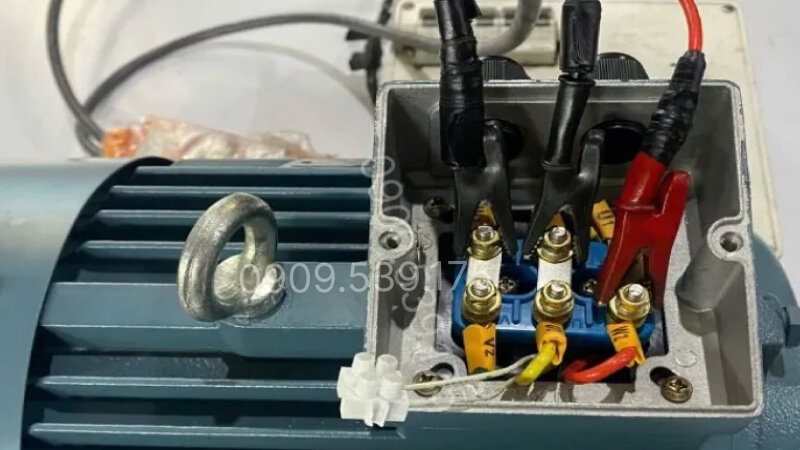

Hướng dẫn đấu nối động cơ điện 3 pha

Trước khi bắt đầu, bạn nên tham khảo các video động cơ điện để nắm rõ cấu tạo và vị trí các cọc đấu, từ đó thao tác chính xác và an toàn hơn.

Bước 1: Tháo nắp hộp cực của động cơ điện

Sử dụng tua vít phù hợp để tháo 4 bu-lông cố định trên nắp hộp cực. Khi mở nắp ra, bạn sẽ thấy hệ thống các đầu cực bên trong. Với motor 3 pha thông dụng, khu vực này thường có 6 đầu dây được ký hiệu rõ ràng.

Bước 2: Nhận diện các cọc đấu và nguồn điện 380V

Các đầu dây được bố trí thành hai hàng. Hàng phía dưới, ký hiệu U1, V1, W1, là vị trí dùng để cấp nguồn điện đầu vào cho động cơ.

Bước 3: Đấu nối nguồn 3 pha vào U1, V1, W1

Chuẩn bị 3 dây pha từ nguồn điện 380V và tiến hành đấu lần lượt vào các cọc U1, V1, W1. Đảm bảo đấu đúng vị trí để động cơ vận hành ổn định.

Lưu ý an toàn quan trọng:

Các đầu cos phải được siết chặt để đảm bảo tiếp xúc điện tốt, hạn chế phát sinh tia lửa điện gây chập cháy. Không đấu nguồn vào hàng cực phía trên (U2, V2, W2) vì có thể làm hư hỏng cuộn dây động cơ.

Bước 4: Hoàn thiện và vận hành thử

Sau khi đấu nối xong, đậy kín nắp hộp cực và siết chặt bu-lông để bảo vệ thiết bị khỏi bụi và độ ẩm. Cấp điện để kiểm tra hoạt động. Nếu motor quay ngược chiều mong muốn, chỉ cần ngắt nguồn và đổi chéo vị trí của hai trong ba dây pha là có thể đảo chiều quay.

Việc thực hiện đúng quy trình không chỉ giúp hệ thống hoạt động ổn định mà còn đảm bảo an toàn trong suốt quá trình sử dụng. Các video động cơ điện từ Thành Thái Motor sẽ là nguồn tài liệu hữu ích để bạn tham khảo thực tế.

Để tìm hiểu thêm về sản phẩm, báo giá và các hướng dẫn chi tiết, bạn có thể truy cập video tổng hợp trong chuyên mục video động cơ điện – nơi cung cấp đầy đủ nội dung do đội ngũ kỹ thuật trực tiếp thực hiện.
