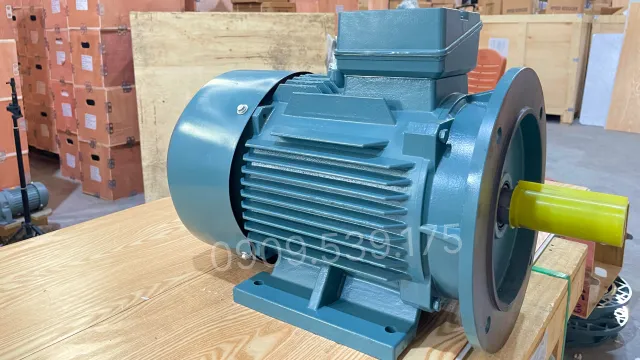

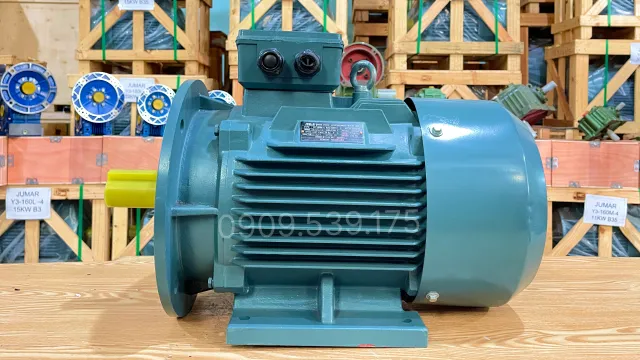

Động cơ điện 3 pha 11kW 15Hp

Động cơ điện 3 pha 11kW 15Hp là dòng động cơ điện 3 pha trên 3.7kW công suất lớn, được thiết kế chuyên dụng cho các hệ thống sản xuất công nghiệp có tải trọng cao. Với khả năng hoạt động mạnh mẽ, ổn định và tuổi thọ lâu dài, sản phẩm này phù hợp để lắp đặt trong các dây chuyền sản xuất tự động, máy nghiền, máy ép công nghiệp hoặc hệ thống bơm công suất lớn. Đây là lựa chọn tối ưu cho những đơn vị cần motor vận hành liên tục với hiệu suất cao và độ bền vượt trội.

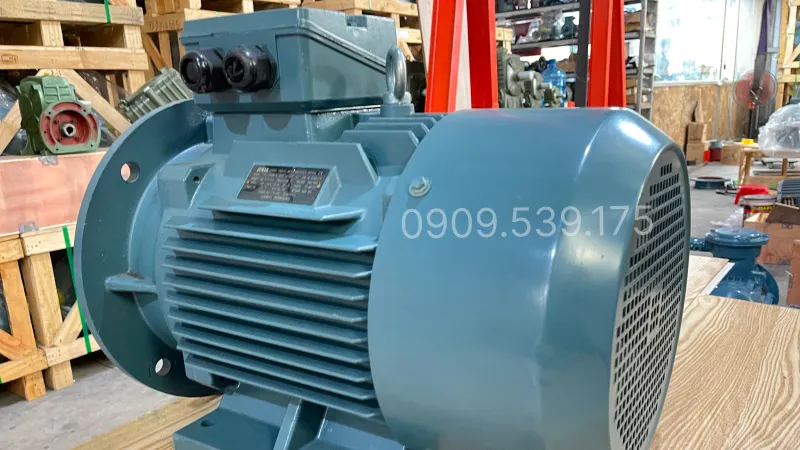

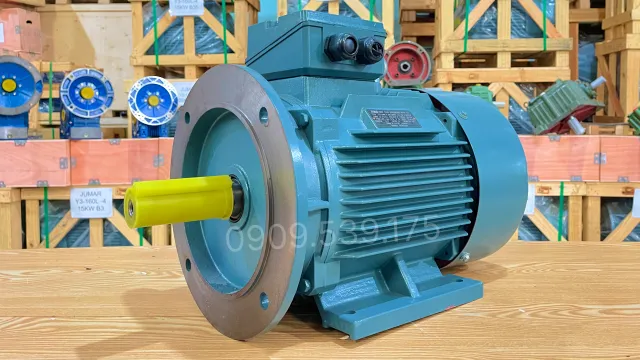

Thiết kế tổng quan của động cơ điện 3 pha 11kW 15Hp

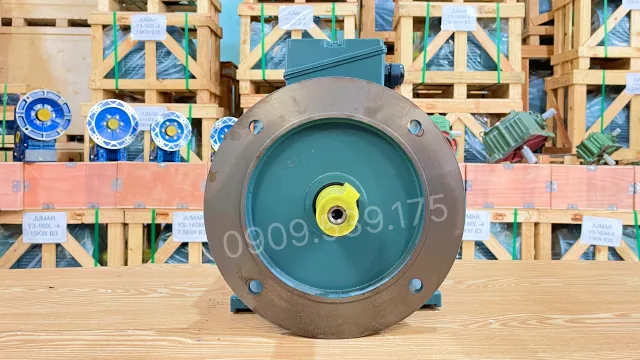

Động cơ điện 3 pha (motor điện 3 pha) được thiết kế chắc chắn, phù hợp với môi trường công nghiệp khắc nghiệt. Vỏ ngoài của động cơ điện (motor điện) được làm từ gang hoặc nhôm nguyên khối, và được phủ một lớp sơn tĩnh điện, giúp chống ăn mòn và tản nhiệt hiệu quả. Kết cấu dạng chân đế (kiểu B3), mặt bích (kiểu B5) hoặc kết hợp cả hai (kiểu B35) giúp linh hoạt trong lắp đặt. Trục motor làm từ thép không gỉ, chịu lực tốt. Toàn bộ phần cuộn dây bên trong được quấn bằng dây đồng 100%, đảm bảo hiệu suất truyền động cao và vận hành ổn định lâu dài.

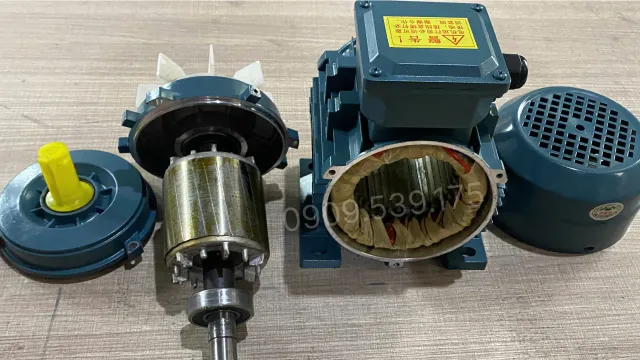

Cấu tạo bên trong động cơ điện 3 pha 11kW 15Hp

Để gánh vác khối lượng công việc lớn và hoạt động ổn định ở mức công suất 15 mã lực, mọi thành phần cấu tạo bên trong máy đều phải đạt độ chính xác và chất lượng vật liệu khắt khe:

• Stator: Khối ứng từ cố định được ép chặt từ các lá thép kỹ thuật định hướng từ tính. Bên trong các rãnh là hệ thống cuộn dây điện từ quấn bằng 100% dây đồng nguyên chất, tẩm sấy lớp vecni cách điện cao cấp (Class F) để chống phóng điện ở nhiệt độ cao.
• Rotor: Lõi lồng sóc quay bằng thép hợp kim đúc tích hợp các thanh dẫn hướng. Rotor được tiện CNC và cân bằng động bằng công nghệ kỹ thuật số nhằm triệt tiêu hoàn toàn sự rung lắc và độ lệch tâm ly tâm khi quay nhanh.
• Vòng bi (Ổ bi): Lắp ghép ở hai đầu trục cốt (mặt bích trước và sau), sử dụng các dòng vòng bi công nghiệp chịu ma sát cao, tích hợp mỡ bôi trơn chuyên dụng giúp trục quay mượt mà, tĩnh lặng.

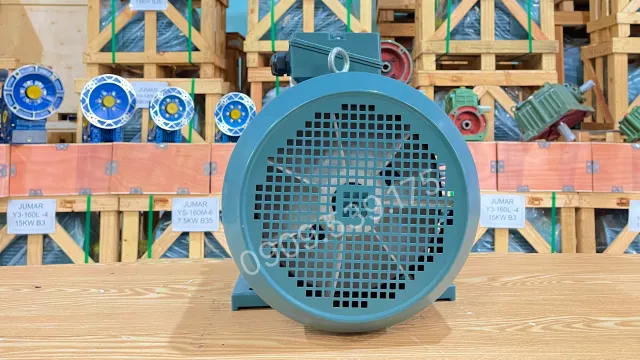

• Hệ thống làm mát: Sử dụng cánh quạt ly tâm bằng nhựa tổng hợp hoặc nhôm nhẹ, gắn đồng trục phía đuôi máy để liên tục hút không khí luân chuyển dọc theo các gân vỏ gang.

Động cơ điện 3 pha 11kW 15Hp có những loại nào?

Dòng sản phẩm 3 pha 11kW 15Hp được phân chia thành 4 dải tốc độ cốt lõi, giúp người thiết kế dễ dàng chọn lựa thiết bị phù hợp nhất với đặc thù của từng loại máy móc truyền động. Dưới đây là thông số kỹ thuật chuẩn:

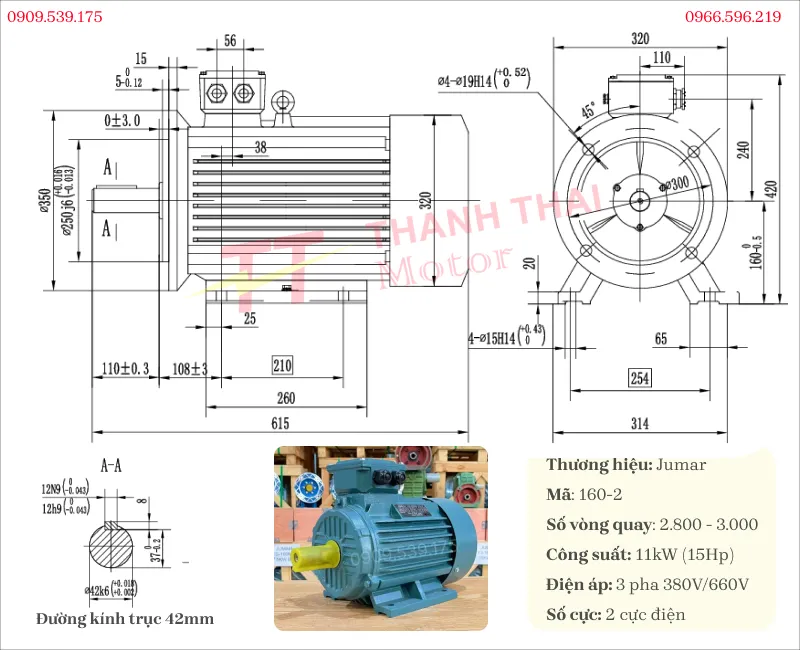

Motor 3 pha 11kW 15Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Là phân khúc ưu tiên cho tốc độ quay cực nhanh, chuyên phục vụ cho các hệ thống máy móc cần tạo ra lưu lượng gió lớn hoặc áp suất chất lỏng cao.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống bơm nước: Dẫn động các đầu bơm ly tâm công suất 15Hp cấp nước sinh hoạt khu dân cư, trạm bơm phòng cháy chữa cháy hoặc bơm tưới tiêu trang trại lớn.
• Quạt công nghiệp: Kéo quạt hút bụi ly tâm nhà xưởng, quạt thông gió hầm lò hoặc máy thổi khí sục oxy công suất lớn.
• Gia công cắt gọt: Ứng dụng trong máy mài công nghiệp, máy cưa cắt kim loại cần tốc độ mài mòn và cắt gọt cực nhanh.

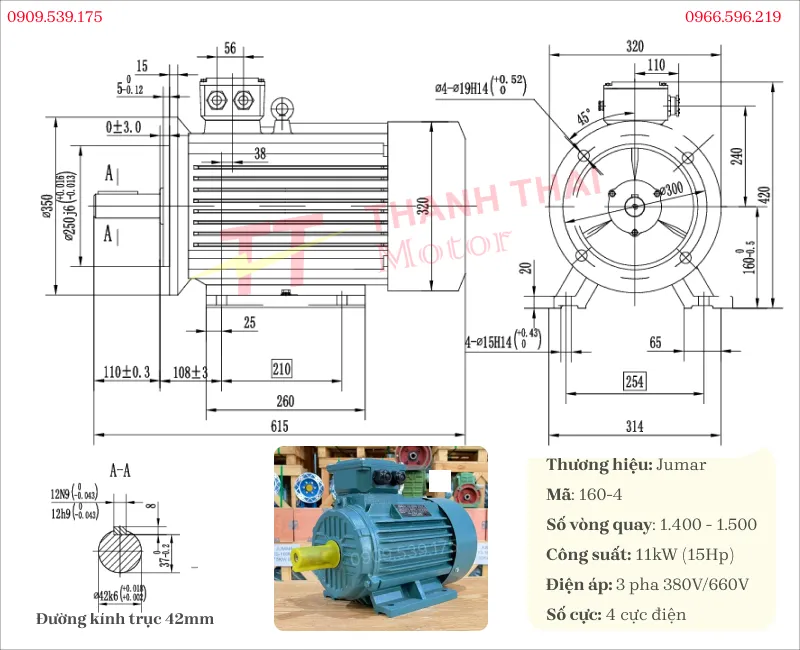

Motor 3 pha 11kW 15Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Đây là dòng mô tơ tiêu chuẩn, cân bằng hài hòa giữa số vòng quay êm ái và lực mô-men xoắn mạnh mẽ, là dải tốc độ được tiêu thụ nhiều nhất.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Truyền động băng tải: Cung cấp động năng cho các hệ thống băng chuyền phân loại hàng hóa, băng tải chuyển phát nhanh hoặc tải vật liệu nhà máy.
• Thiết bị khí nén: Kéo đầu nén khí trục vít, đầu nén khí piston cỡ lớn dùng trong các phân xưởng cơ khí, dệt may.
• Chế biến thực phẩm và nông sản: Vận hành máy ép viên thức ăn chăn nuôi, máy xay xát lúa gạo công nghiệp, máy đùn nhựa hoặc đùn thực phẩm.

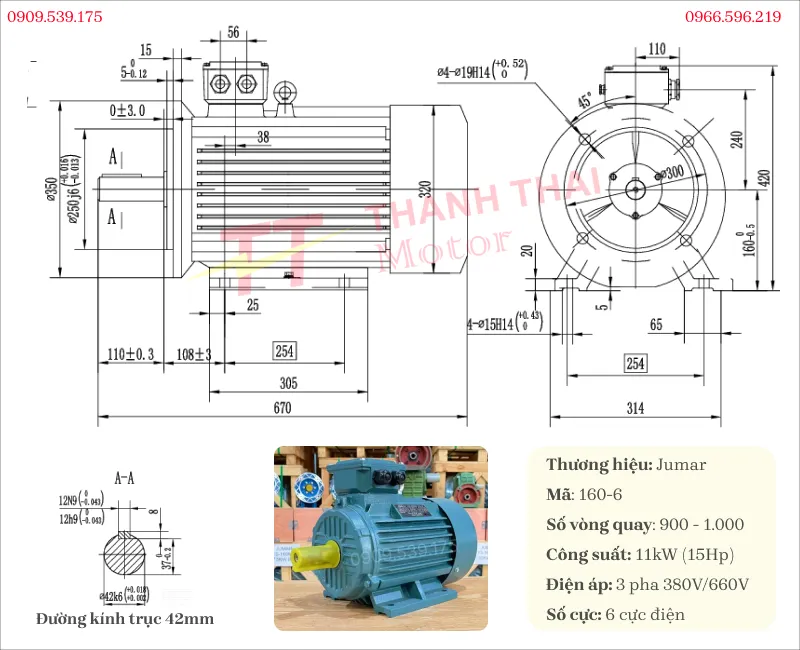

Motor 3 pha 11kW 15Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Với lượng dây đồng quấn nhiều cực hơn để giảm vòng tua, dòng 6 cực sinh ra lực kéo ghì (mô-men xoắn) cực lớn, chuyên trị các cơ cấu tải nặng.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống khuấy trộn: Kéo cánh khuấy các bồn hóa chất đặc sệt, bồn khuấy sơn hoặc máy nhào trộn bột công nghiệp.
• Vít tải, gầu tải: Đưa các vật liệu có độ dính, độ ma sát cao như xi măng, tro bay hoặc bùn lắng di chuyển lên cao.
• Máy băm nghiền: Ứng dụng trong máy băm dăm gỗ khối lượng vừa, máy nghiền kẹp hàm xử lý đất đá, phế liệu.

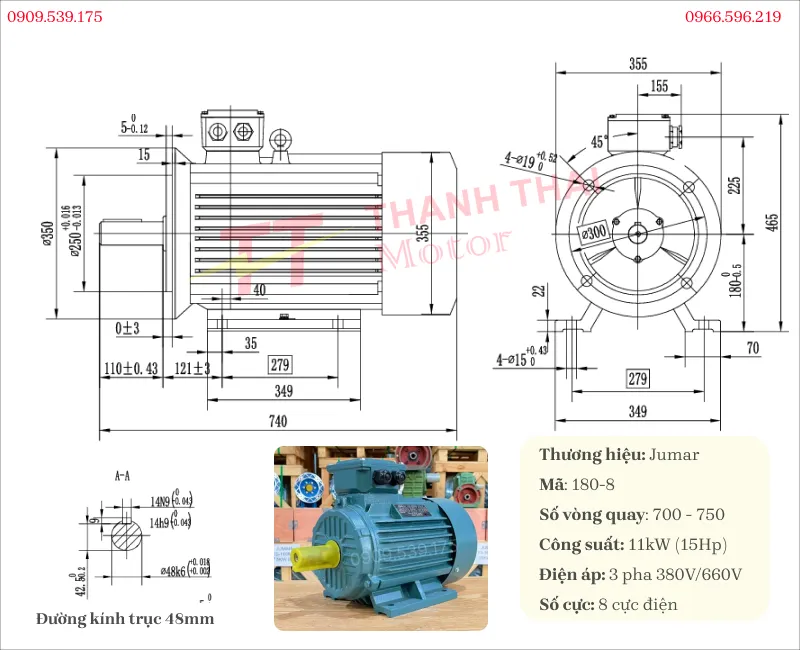

Motor 3 pha 11kW 15Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Tốc độ quay cực chậm rãi để chuyển hóa toàn bộ năng lượng thành sức vặn xoắn ban đầu lớn nhất. Khung vỏ máy to hơn hẳn (mã 180) giúp ngậm tải an toàn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Thiết bị nâng hạ: Vận hành tời kéo cáp, cần trục nhà xưởng, tời thang máy chở hàng đòi hỏi di chuyển từ tốn, an toàn và phanh giữ chắc chắn.
• Máy móc định hình kim loại: Kéo các máy cán xà gồ, máy dập tôn hoặc máy ép phế liệu thủy lực.
• Bồn xoay chậm: Ứng dụng để quay các bồn đảo quặng mỏ, máy sấy thùng quay di chuyển tốc độ siêu chậm.

Động cơ điện 3 pha 11kW 15Hp kết hợp hộp giảm tốc nào?

Với đặc thù công suất 11kW và cốt trục tiêu chuẩn lớn (42mm, 48mm), việc phối ghép với thiết bị hộp giảm tốc (hộp số giảm tốc) cần ưu tiên lựa chọn các dòng chịu tải tốt để tối ưu hóa sức kéo mà không gây hư hại bánh răng.

• Hộp giảm tốc bánh răng tải nặng (Dòng R, S, K, F): Là phương án truyền động cơ học an toàn nhất. Khuyên dùng các size hộp số như R77, R87 hoặc K77, K87 cho các hệ thống băng tải, gầu nâng cường độ cao.
• Hộp giảm tốc trục vít vỏ gang: Phù hợp kết hợp với các mã WPA, WPS, WPX size 135 hoặc size 155, thường dùng cho tời kéo hoặc các máy móc cơ khí truyền thống.
• Hộp giảm tốc vỏ nhôm (trục vít NMRV): Có thể kết nối linh hoạt với NMRV size 110 hoặc size 130 dành cho không gian lắp ráp cần sự tinh gọn, thẩm mỹ và chống gỉ sét.
• Phương án truyền động khác: Sử dụng dây curoa kết nối qua Puly bản B nhiều rãnh hoặc bản C, nhông xích tải nặng hoặc khớp nối trục mặt bích (khớp nối mềm).

Hướng dẫn đấu nối động cơ điện 3 pha

Trước khi tiến hành, bạn nên tham khảo các video động cơ điện để hiểu rõ cấu tạo và vị trí các cọc đấu, giúp thao tác chính xác và hạn chế sai sót.

Bước 1: Tháo nắp hộp cực của động cơ điện

Sử dụng tua vít phù hợp để tháo 4 bu-lông cố định trên nắp hộp cực. Sau khi mở nắp, bạn sẽ thấy các đầu cực đấu dây bên trong. Với motor 3 pha thông dụng, khu vực này thường có 6 đầu dây được ký hiệu rõ ràng.

Bước 2: Nhận diện các cọc đấu nối và nguồn điện 380V

Các đầu dây trong hộp cực được bố trí thành hai hàng. Hàng phía dưới, ký hiệu U1, V1, W1, là nơi kết nối nguồn điện đầu vào.

Bước 3: Đấu nối nguồn 3 pha vào U1, V1, W1

Chuẩn bị 3 dây pha từ nguồn điện 380V và lần lượt đấu vào các cọc U1, V1, W1. Cần đảm bảo đấu đúng vị trí để động cơ vận hành ổn định.

Lưu ý an toàn quan trọng:

Các đầu cos phải được siết chặt để đảm bảo tiếp xúc điện tốt, tránh phát sinh tia lửa điện gây chập cháy. Không đấu nguồn vào hàng cực phía trên (U2, V2, W2) vì có thể làm hư hỏng cuộn dây động cơ.

Bước 4: Đóng nắp và vận hành thử

Sau khi hoàn tất đấu nối, đậy kín nắp hộp cực và siết chặt bu-lông để bảo vệ thiết bị khỏi bụi và độ ẩm. Cấp điện để kiểm tra hoạt động. Nếu motor quay ngược chiều mong muốn, chỉ cần ngắt nguồn và đổi chéo vị trí của hai trong ba dây pha để đảo chiều quay.

Việc thực hiện đúng quy trình không chỉ giúp hệ thống vận hành ổn định mà còn đảm bảo an toàn lâu dài. Các video động cơ điện từ Thành Thái Motor sẽ là tài liệu tham khảo hữu ích cho người dùng trong quá trình sử dụng thực tế.

Ngoài ra, bạn có thể truy cập video tổng hợp trong chuyên mục video động cơ điện để xem thêm các nội dung hướng dẫn, giới thiệu sản phẩm và báo giá được thực hiện trực tiếp bởi đội ngũ kỹ thuật.
