Khi thiết kế hệ thống truyền động, việc lựa chọn giữa hộp giảm tốc (hộp số giảm tốc) quyết định trực tiếp đến tốc độ đầu ra và lực kéo của máy móc. Bài viết này Thành Thái Motor sẽ so sánh hộp giảm tốc 1 cấp và 2 cấp chi tiết về cấu tạo, ưu nhược điểm và thông số vận hành để giúp bạn chọn đúng thiết bị cho nhu cầu sản xuất thực tế.
Tổng quan về hộp giảm tốc 1 cấp và 2 cấp
Việc phân cấp hộp số dựa trên số lượng cặp bánh răng ăn khớp bên trong thiết bị để thực hiện quá trình giảm tốc độ từ trục động cơ.
Hộp giảm tốc 1 cấp là gì?
Hộp giảm tốc 1 cấp (hộp số giảm tốc 1 cấp) là thiết bị truyền động sử dụng một cặp bánh răng ăn khớp để giảm tốc độ quay và tăng mô-men xoắn từ động cơ đến máy công tác. Toàn bộ quá trình truyền động chỉ diễn ra qua một cấp giảm tốc duy nhất, giúp kết cấu đơn giản, gọn nhẹ và dễ bảo trì. Nhờ thiết kế này, hộp giảm tốc 1 cấp thường được sử dụng trong các ứng dụng có tỷ số truyền thấp đến trung bình, yêu cầu hiệu suất cao và không cần giảm tốc quá lớn.

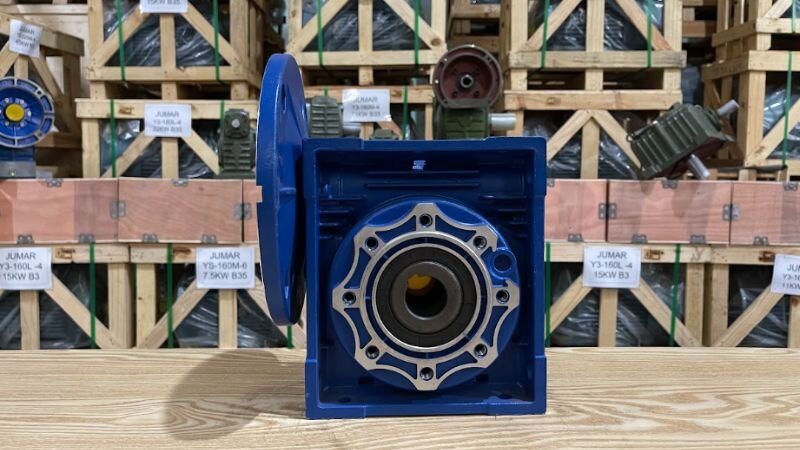

Tổng quan về dòng hộp giảm tốc 1 cấp
Hộp giảm tốc 2 cấp là gì?
Hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) là thiết bị truyền động sử dụng hai cấp bánh răng ăn khớp liên tiếp để giảm tốc độ quay và tăng mô-men xoắn đầu ra. Tốc độ từ động cơ sẽ được giảm qua cấp bánh răng thứ nhất, sau đó tiếp tục giảm qua cấp bánh răng thứ hai trước khi truyền đến tải. Nhờ khả năng tạo ra tỷ số truyền lớn và mô-men xoắn cao, hộp giảm tốc 2 cấp thường được ứng dụng trong các hệ thống tải nặng như băng tải công nghiệp, máy nghiền, máy trộn và các dây chuyền sản xuất công suất lớn.

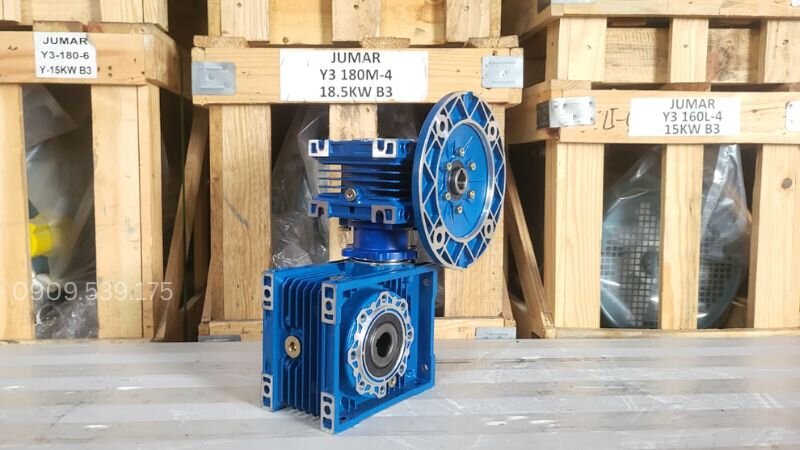

Tổng quan về dòng hộp giảm tốc 2 cấp
Đặc điểm cấu tạo cơ bản của hộp giảm tốc 1 cấp và 2 cấp
Sự khác biệt về số lượng cặp bánh răng dẫn đến sự thay đổi rõ rệt trong cấu tạo vật lý của hai dòng thiết bị này.
Cấu tạo hộp giảm tốc 1 cấp
Cấu tạo bao gồm 1 trục đầu vào, 1 trục đầu ra và 1 cặp bánh răng (có thể là bánh răng thẳng, bánh răng nghiêng hoặc trục vít – bánh vít). Vì cấu trúc đơn giản, dòng bộ giảm tốc motor loại 1 cấp thường có kích thước rất nhỏ gọn, vỏ máy mỏng và chiếm ít không gian lắp đặt.
Cấu tạo hộp giảm tốc 2 cấp
Cấu tạo phức tạp hơn, bao gồm 1 trục đầu vào, 1 trục trung gian và 1 trục đầu ra, đi kèm 2 cặp bánh răng. Do có thêm trục trung gian và hệ thống ổ đỡ vòng bi đi kèm, các dòng bộ giảm tốc loại 2 cấp có vỏ máy to hơn, trọng lượng nặng hơn và buồng chứa dầu bôi trơn cũng lớn hơn.

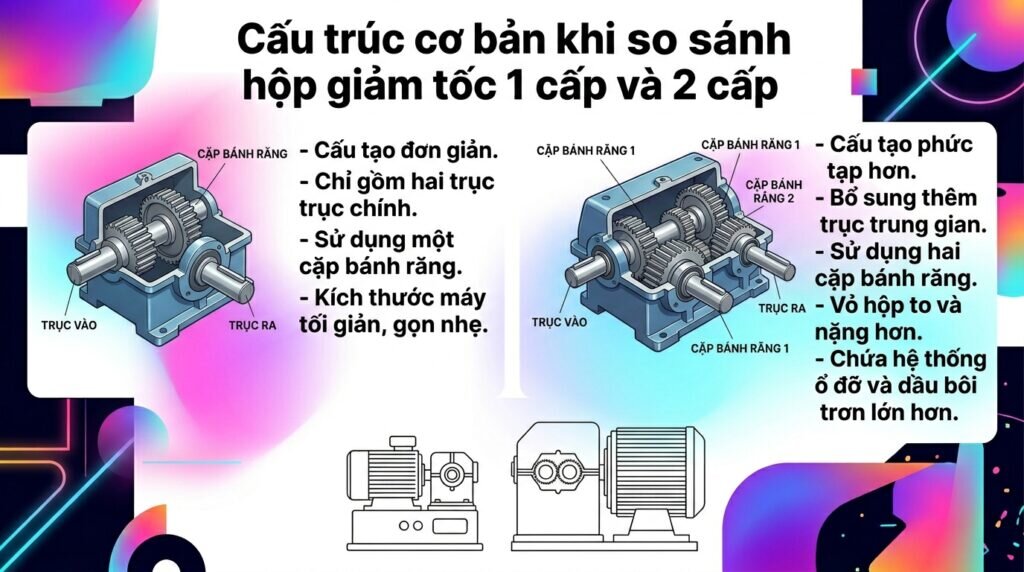

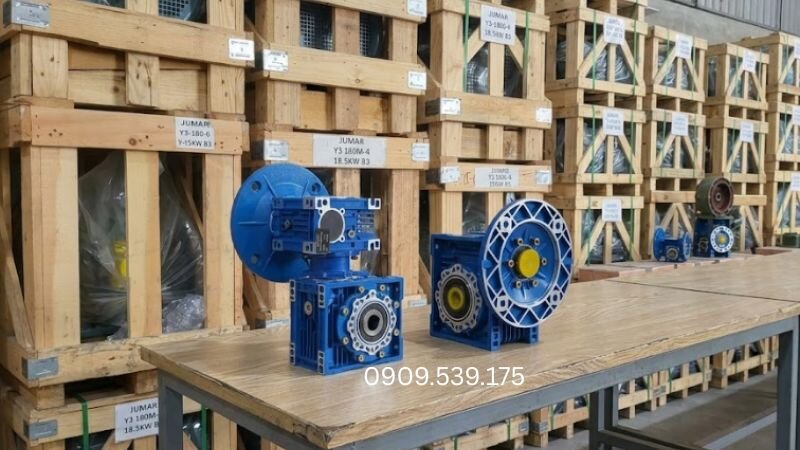

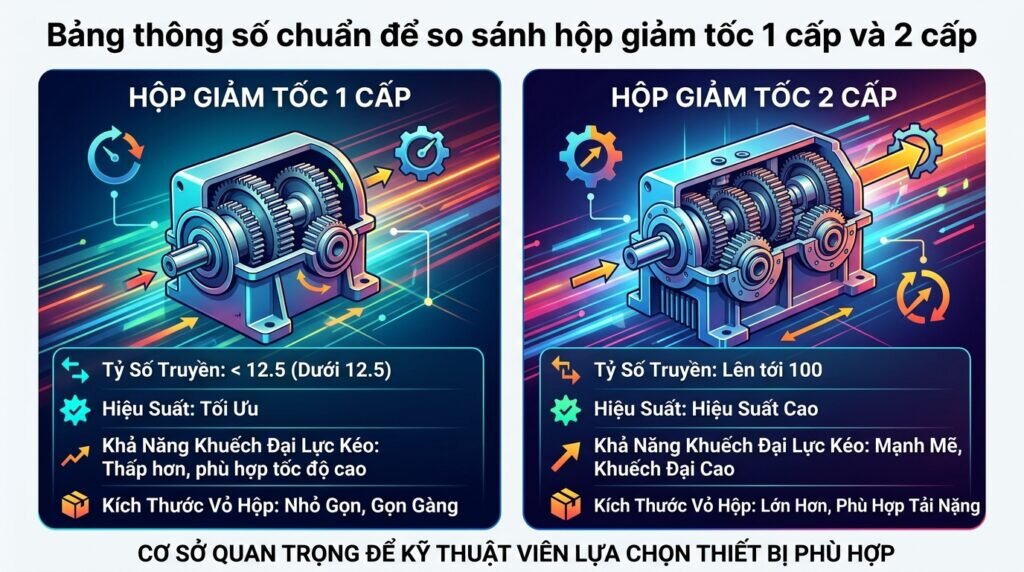

Loại 1 cấp nhỏ gọn với 2 trục chính (vào/ra); loại 2 cấp có cấu trúc to nặng hơn do bổ sung thêm trục trung gian.
Ưu điểm và nhược điểm của hộp giảm tốc 1 cấp và 2 cấp
Mỗi loại kết cấu truyền động đều sở hữu những lợi thế và hạn chế riêng về mặt cơ học mà người dùng cần nắm rõ.
Ưu nhược điểm hộp giảm tốc 1 cấp
Ưu điểm:
Thiết kế đơn giản, kích thước nhỏ gọn nên rất thuận tiện cho việc lắp đặt và bảo dưỡng.
Hiệu suất truyền động cao, thường đạt từ 95-98%, giúp giảm tổn thất năng lượng trong quá trình vận hành.
Giá thành đầu tư tương đối thấp, phù hợp với nhiều doanh nghiệp và dễ tìm thấy trên thị trường.
Kết cấu ít chi tiết nên độ tin cậy cao, chi phí sửa chữa và thay thế linh kiện không quá tốn kém.
Hoạt động ổn định trong các ứng dụng tải nhẹ đến trung bình như băng tải, quạt công nghiệp hoặc máy khuấy nhỏ.
Nhược điểm:
Tỷ số truyền không lớn, khả năng giảm tốc bị giới hạn so với các dòng hộp giảm tốc nhiều cấp.
Mô-men xoắn đầu ra không quá cao nên khó đáp ứng các hệ thống tải nặng hoặc yêu cầu lực kéo lớn.
Khi cần giảm tốc sâu, người dùng phải kết hợp thêm các cấp truyền động khác làm tăng chi phí hệ thống.
Phạm vi ứng dụng hẹp hơn so với hộp giảm tốc 2 cấp hoặc 3 cấp, chủ yếu phù hợp với các thiết bị công suất nhỏ và trung bình.
Ưu nhược điểm hộp giảm tốc 2 cấp
Ưu điểm:
Tỷ số truyền lớn, thường đạt từ 1:20 đến 1:100 hoặc cao hơn tùy thiết kế, phù hợp với các hệ thống cần giảm tốc mạnh.
Khả năng tạo mô-men xoắn đầu ra rất lớn, đáp ứng tốt các ứng dụng tải nặng như băng tải, máy nghiền, máy trộn và cầu trục.
Hoạt động ổn định khi làm việc liên tục dưới tải trọng cao.
Là lựa chọn phổ biến trong các ngành công nghiệp nặng nhờ khả năng truyền lực mạnh và độ bền cao.
Nhược điểm:
Kích thước và trọng lượng lớn hơn hộp giảm tốc 1 cấp, đòi hỏi không gian lắp đặt rộng hơn.
Hiệu suất truyền động giảm nhẹ, thường dao động từ 90-94% do năng lượng bị tổn hao qua hai cấp bánh răng.
Kết cấu phức tạp hơn nên việc tháo lắp, bảo dưỡng và thay thế linh kiện tốn nhiều thời gian hơn.
Chi phí đầu tư ban đầu và chi phí sửa chữa thường cao hơn so với các dòng hộp giảm tốc 1 cấp.

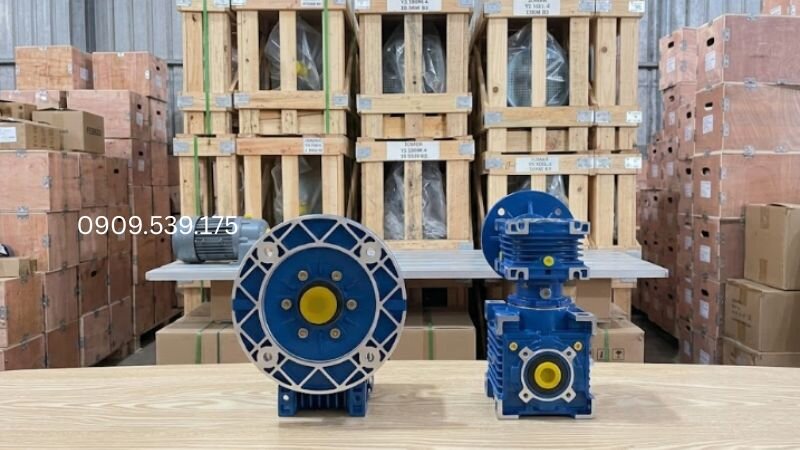

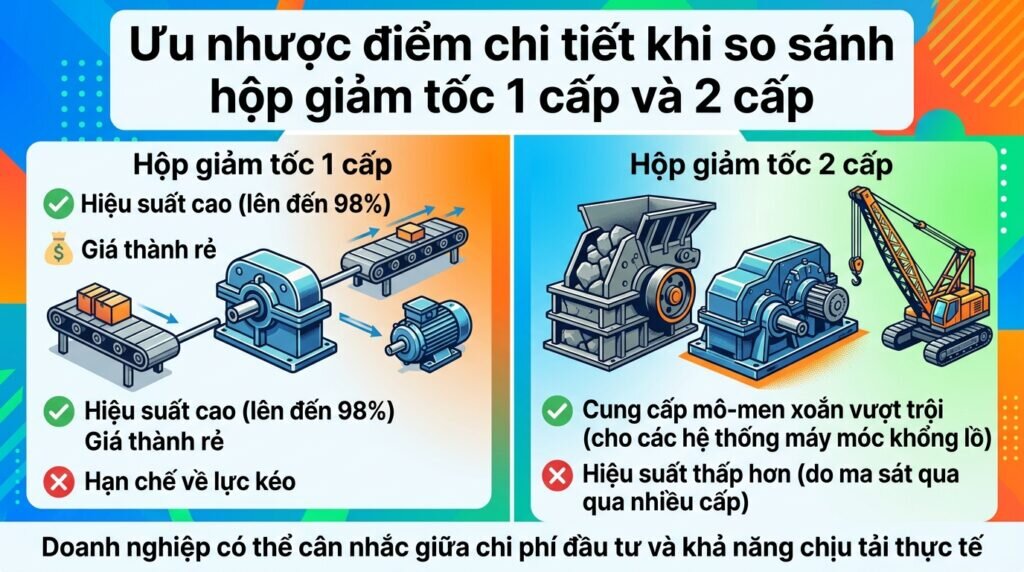

Ưu nhược điểm của dòng hộp giảm tốc 1 cấp và hộp giảm tốc 2 cấp.
Bảng so sánh hộp giảm tốc 1 cấp và 2 cấp
Để giúp người dùng dễ dàng lựa chọn loại hộp giảm tốc cơ khí phù hợp với nhu cầu sử dụng, dưới đây là bảng so sánh chi tiết giữa hộp giảm tốc 1 cấp và hộp giảm tốc 2 cấp dựa trên các tiêu chí quan trọng như tỷ số truyền, mô-men xoắn, hiệu suất và phạm vi ứng dụng thực tế.
Tiêu chí
Hộp giảm tốc 1 cấp
Hộp giảm tốc 2 cấp
Tỷ số truyền
Nhỏ (Thường i < 10, tối đa khoảng 12.5 đối với bánh răng trụ)
Lớn (Từ i = 10 đến 100, dải tốc độ mở rộng và linh hoạt hơn)
Mo-men xoắn đầu ra
Thấp đến trung bình (chỉ đáp ứng lực kéo cơ bản, tải đều)
Rất cao (khuếch đại lực kéo lên nhiều lần, chịu được tải nặng và giật cục)
Hiệu suất cơ học
Cao (95% – 98%, ít tổn hao năng lượng do chỉ có 1 bước ăn khớp)
Trung bình (90% – 94%, tổn hao nhiệt và ma sát qua 2 bước ăn khớp lớn hơn)
Kích thước và trọng lượng
Gọn, nhẹ (chiếm ít không gian lắp đặt, dễ dàng di chuyển)
To, cồng kềnh, nặng (cần không gian lớn, vỏ hộp dày để chứa nhiều chi tiết)

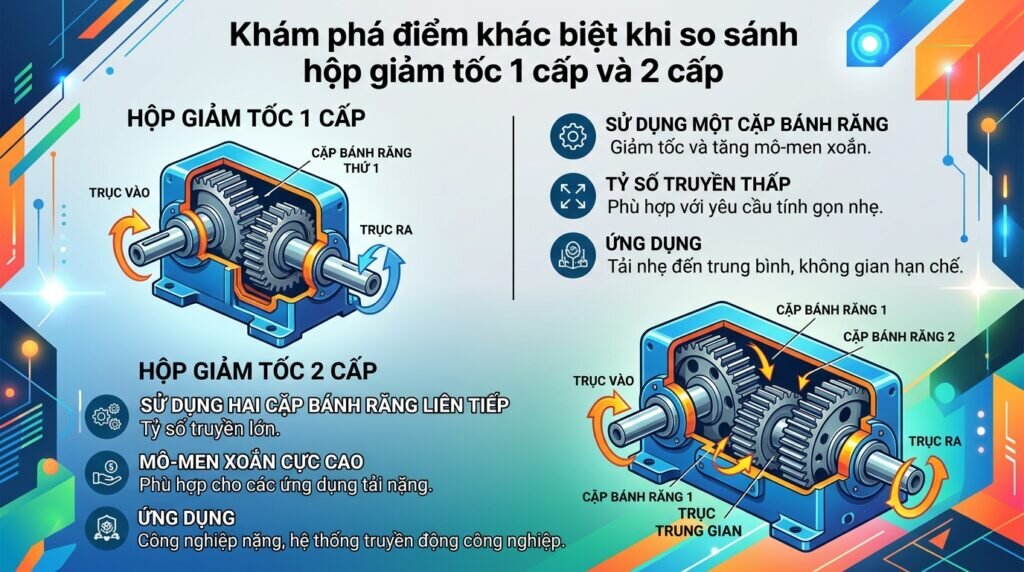

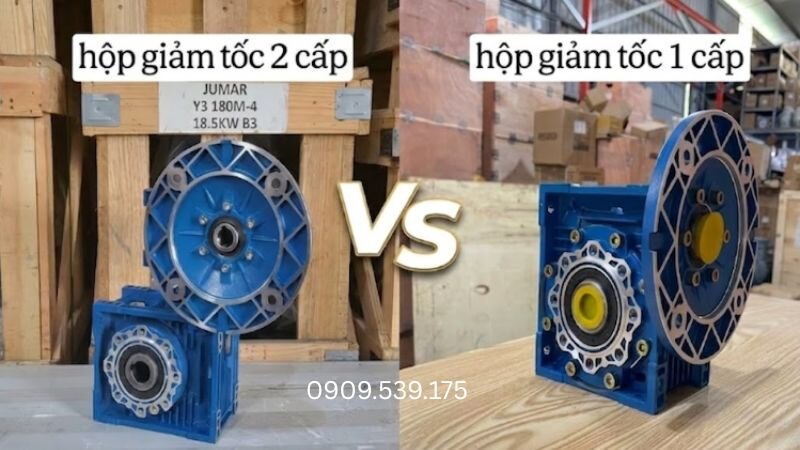

Hình ảnh so sánh hộp giảm tốc 1 cấp và 2 cấp.
Tiêu chí lựa chọn giữa hộp số 1 cấp và 2 cấp
Việc lựa chọn hộp giảm tốc 1 cấp hay 2 cấp không nên chỉ dựa vào giá thành mà cần căn cứ vào yêu cầu vận hành thực tế của hệ thống. Dưới đây là những tiêu chí quan trọng giúp kỹ thuật viên và chủ đầu tư đưa ra quyết định phù hợp:
Tốc độ đầu ra yêu cầu: Nếu hệ thống cần tốc độ quay tương đối cao và tỷ số truyền nhỏ, hộp giảm tốc 1 cấp là lựa chọn phù hợp. Ngược lại, khi cần giảm tốc sâu để đạt tốc độ đầu ra rất thấp và mô-men xoắn lớn, nên sử dụng hộp giảm tốc 2 cấp.
Không gian lắp đặt: Hộp giảm tốc 1 cấp có kết cấu nhỏ gọn, thuận tiện cho các vị trí lắp đặt hạn chế về diện tích. Trong khi đó, hộp giảm tốc 2 cấp thường có kích thước lớn hơn và cần nhiều không gian bố trí hơn.
Ngân sách đầu tư: Với các hệ thống tải nhẹ hoặc yêu cầu kỹ thuật không quá cao, hộp giảm tốc 1 cấp sẽ giúp tiết kiệm chi phí đầu tư ban đầu. Đây cũng là lựa chọn phổ biến cho các dự án có ngân sách hạn chế.
Tải trọng và lực kéo: Đối với các thiết bị làm việc nặng như máy nghiền, băng tải công suất lớn, máy trộn hoặc hệ thống nâng hạ, hộp giảm tốc 2 cấp sẽ mang lại mô-men xoắn lớn hơn, giúp hệ thống vận hành ổn định và hạn chế hư hỏng bánh răng khi chịu tải liên tục.

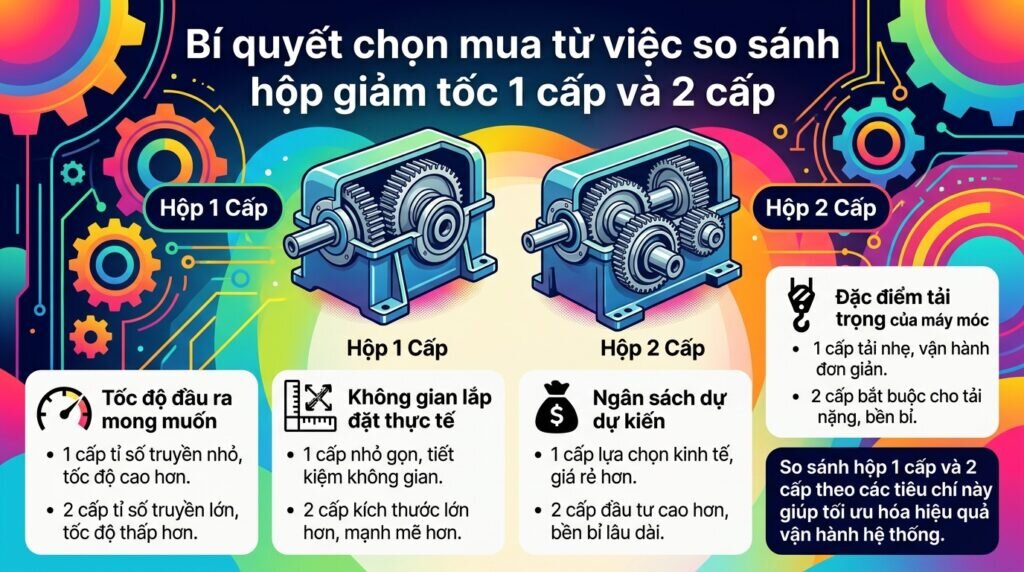

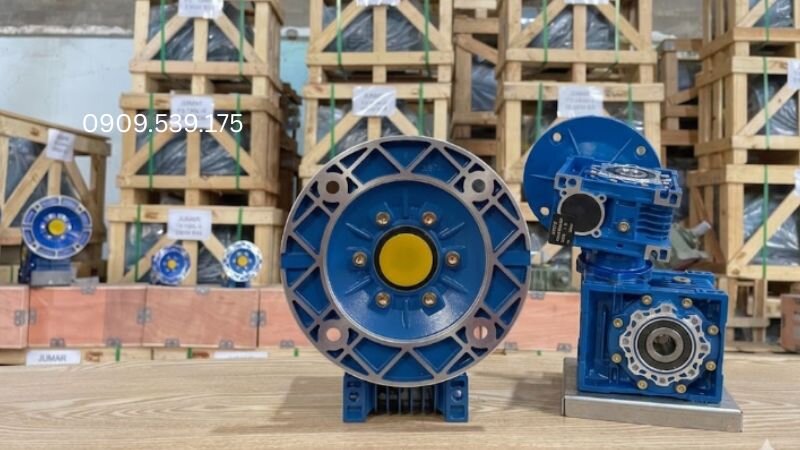

Các tiêu chí lựa chọn giữa hộp số 1 cấp và hộp số 2 cấp
Ứng dụng thực tế trong công nghiệp
Dựa vào đặc tính về tốc độ và mô-men xoắn, bộ giảm tốc cơ khí này được phân bổ cho các nhóm ngành ứng dụng khác nhau:
Ứng dụng của hộp giảm tốc 1 cấp: Thường được sử dụng cho các thiết bị yêu cầu tốc độ đầu ra tương đối cao và tải trọng không quá lớn như băng tải PVC, quạt công nghiệp, máy đóng gói hoặc các hệ thống vận chuyển hàng hóa nhẹ. Nhờ thiết kế nhỏ gọn và hiệu suất cao, loại hộp giảm tốc này rất phổ biến trong các dây chuyền sản xuất tự động.
Ứng dụng của hộp giảm tốc 2 cấp: Phù hợp với các hệ thống cần mô-men xoắn lớn và làm việc dưới tải trọng nặng như cẩu trục, tời nâng, máy nghiền đá, máy nghiền gỗ, máy trộn bê tông, băng tải công suất lớn và các dây chuyền khai thác vật liệu. Các dòng hộp số giảm tốc 2 cấp thường được sử dụng trong nhà máy xi măng, ngành khai khoáng, sản xuất vật liệu xây dựng và các ngành công nghiệp nặng yêu cầu độ bền cao và khả năng làm việc liên tục.

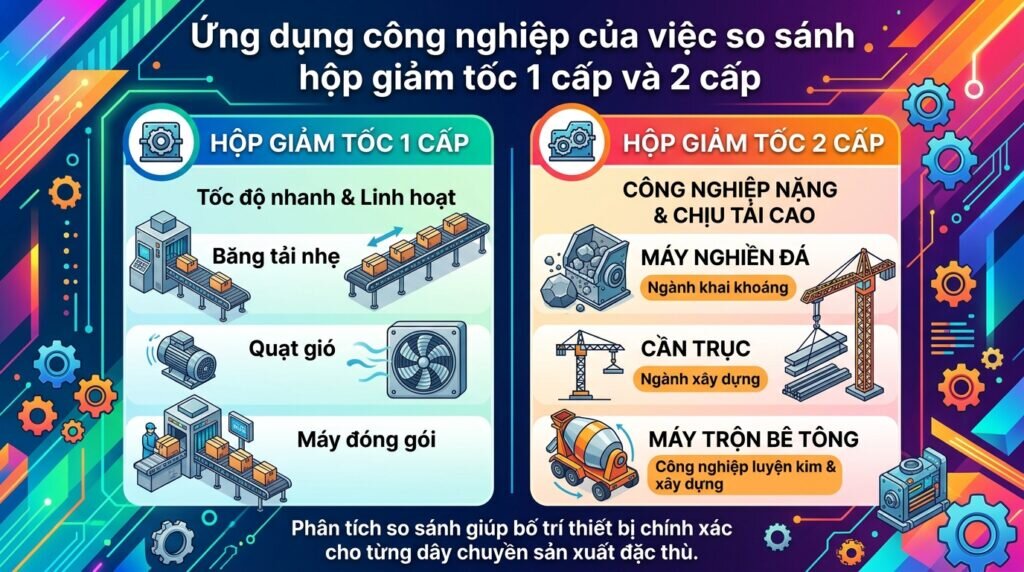

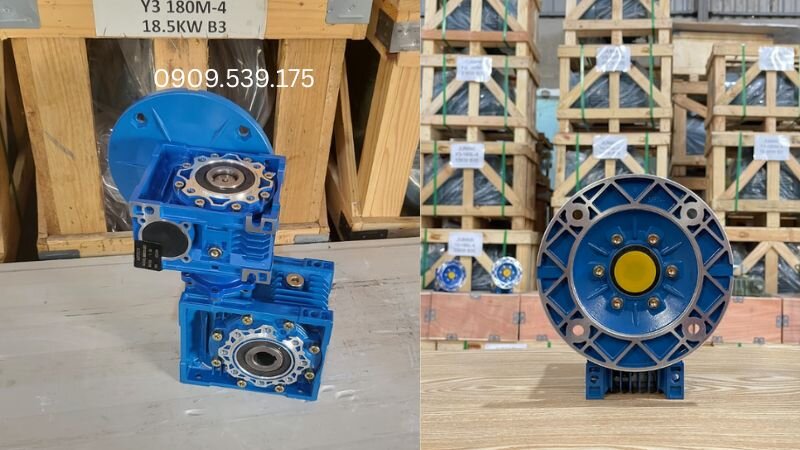

Ứng dụng nổi bật thực tế trong công nghiệp
Câu hỏi thường gặp
Sự khác biệt cơ bản nhất về cấu tạo giữa hộp giảm tốc 1 cấp và 2 cấp là gì?
Hộp 1 cấp có 1 cặp bánh răng và 2 trục (vào, ra). Hộp 2 cấp có 2 cặp bánh răng và 3 trục (thêm trục trung gian), nên có kích thước to và nặng hơn.
Tại sao hộp giảm tốc 1 cấp lại có hiệu suất cơ học cao hơn so với loại 2 cấp?
Do hộp 1 cấp chỉ truyền động qua 1 lần ăn khớp bánh răng nên ít ma sát, cho hiệu suất cao (95% - 98%). Hộp 2 cấp truyền động qua 2 lần ăn khớp, ma sát nhiều hơn nên hiệu suất giảm (90% - 94%).
Khi hệ thống yêu cầu lực kéo (mô-men xoắn) cực kỳ lớn, nên chọn loại nào và tại sao?
Bắt buộc chọn hộp 2 cấp. Vì thiết bị này tạo ra tỷ số truyền lớn (từ 10 đến 100), cho mô-men xoắn đầu ra cực cao để đáp ứng các hệ thống tải nặng mà không gây mẻ bánh răng.
Không gian lắp ráp ảnh hưởng thế nào đến việc chọn mua thiết bị?
Nếu không gian chật hẹp, hộp 1 cấp là lựa chọn bắt buộc vì thiết kế gọn nhẹ. Hộp 2 cấp chỉ phù hợp với không gian rộng rãi do cấu trúc cồng kềnh, tốn diện tích hơn.
Ứng dụng thực tế đặc trưng của hai dòng thiết bị này là gì?
Loại 1 cấp (tốc độ nhanh, tải nhẹ): Băng tải phân loại, quạt gió công nghiệp, loại 2 cấp (tốc độ chậm, tải nặng): Cẩu trục, tời nâng, máy nghiền đá, máy trộn bê tông.
Kết luận
Sự khác biệt giữa hộp giảm tốc 1 cấp và 2 cấp nằm ở số lượng cặp bánh răng, quyết định trực tiếp đến tỷ số truyền và mô-men xoắn. Nếu hệ thống cần quay nhanh và tải nhẹ, hãy dùng loại 1 cấp. Nếu hệ thống cần quay chậm, lực kéo mạnh, loại 2 cấp là lựa chọn bắt buộc. Việc tính toán đúng thông số trước khi lắp đặt sẽ giúp thiết bị vận hành ổn định và giảm thiểu chi phí bảo trì. Ngoài ra, nếu bạn muốn mua hộp giảm tốc thì hãy liên hệ ngay với Thành Thái Motor để được tư vấn và báo giá chi tiết nhất!
