Băng tải dốc đóng vai trò trung tâm trong các dây chuyền vận chuyển vật liệu lên cao tại các mỏ khoáng sản, nhà máy xi măng hay kho bãi. Thiết bị này đòi hỏi một hệ thống truyền động cực kỳ mạnh mẽ và ổn định. Việc chọn hộp giảm tốc cho băng tải dốc đúng tiêu chuẩn kỹ thuật sẽ giúp doanh nghiệp tối ưu hiệu suất, ngăn chặn rủi ro cơ khí và bảo vệ hệ thống vận hành lâu dài.

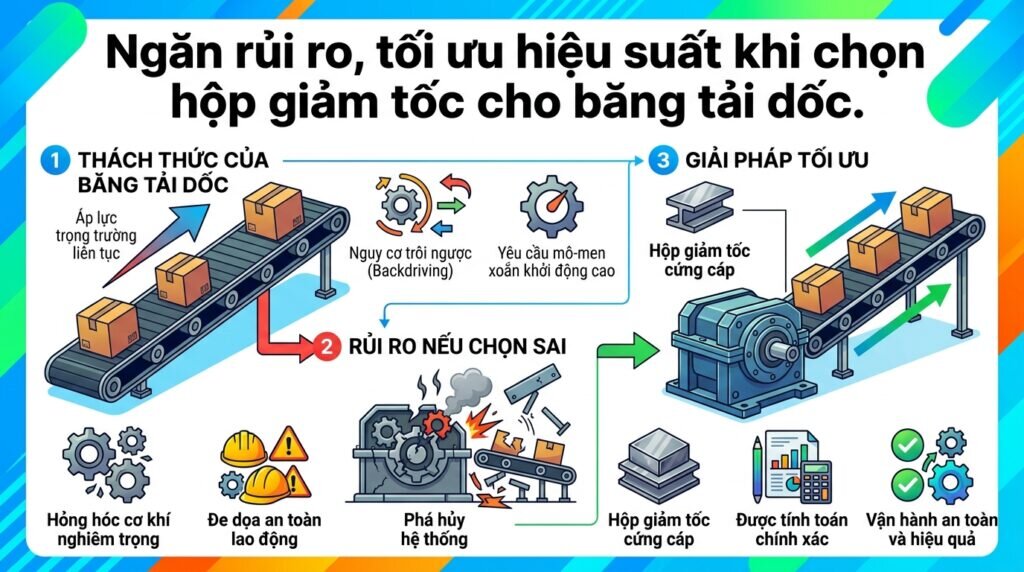

Tầm quan trọng của việc chọn hộp giảm tốc cho băng tải dốc
Khác với băng tải chạy trên mặt phẳng, hệ thống băng tải nghiêng làm việc dưới áp lực liên tục của trọng trường. Sự tính toán sai lệch về thiết bị truyền động có thể gây ra những hậu quả nghiêm trọng cho hệ thống cơ điện.
Lực cản trọng lực và tải trọng kéo ngược
Trọng trường tạo ra sức ghì liên tục lên toàn bộ khối lượng vật liệu đang di chuyển trên khung sườn. Khối lượng hàng hóa trên băng tải sinh ra một lực kéo dội thẳng về phía trục đầu ra của bộ giảm tốc motor. Nếu động cơ ngừng hoạt động đột ngột, lực kéo này sẽ làm toàn bộ dây đai băng tải trôi tự do xuống dưới với tốc độ cao.
Tình trạng này gây nguy hiểm trực tiếp cho tính mạng người lao động và làm vỡ nát hệ thống. Do đó, thiết bị truyền động phải có kết cấu cứng cáp để chịu lực tải ngược và khóa chặt trục ngay khi có sự cố.
Yêu cầu khắt khe về mô-men xoắn khởi động
Giai đoạn khởi động là thời điểm hệ thống tiêu thụ mức năng lượng cao nhất và chịu lực vặn xoắn lớn nhất. Để hệ thống bắt đầu di chuyển từ trạng thái đứng im, hộp giảm tốc (hộp số giảm tốc) phải tạo ra một mức mô-men xoắn khởi động vượt trội nhằm thắng sức ỳ tĩnh của toàn bộ dàn cơ khí và khối lượng vật liệu. Nếu lực kéo ban đầu không đạt chuẩn, động cơ điện (motor điện) sẽ bị ghì chặt, sinh nhiệt cục bộ rất nhanh và dẫn đến cháy cuộn dây stator.

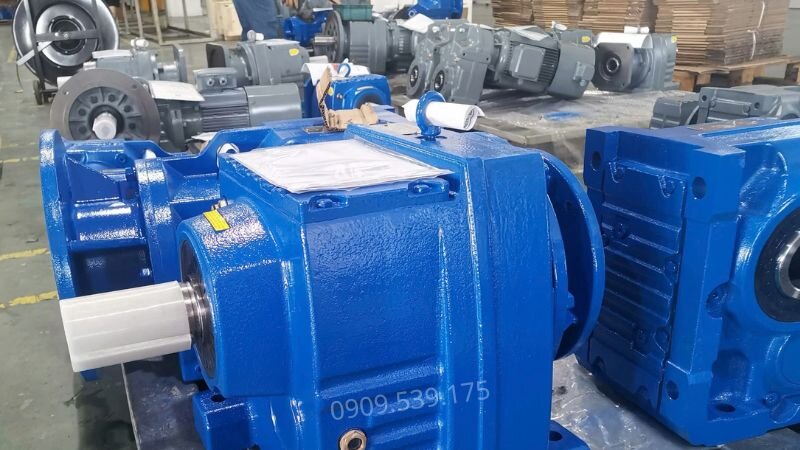

Chọn hộp giảm tốc cho băng tải dốc phù hợp tải trọng và lực cản

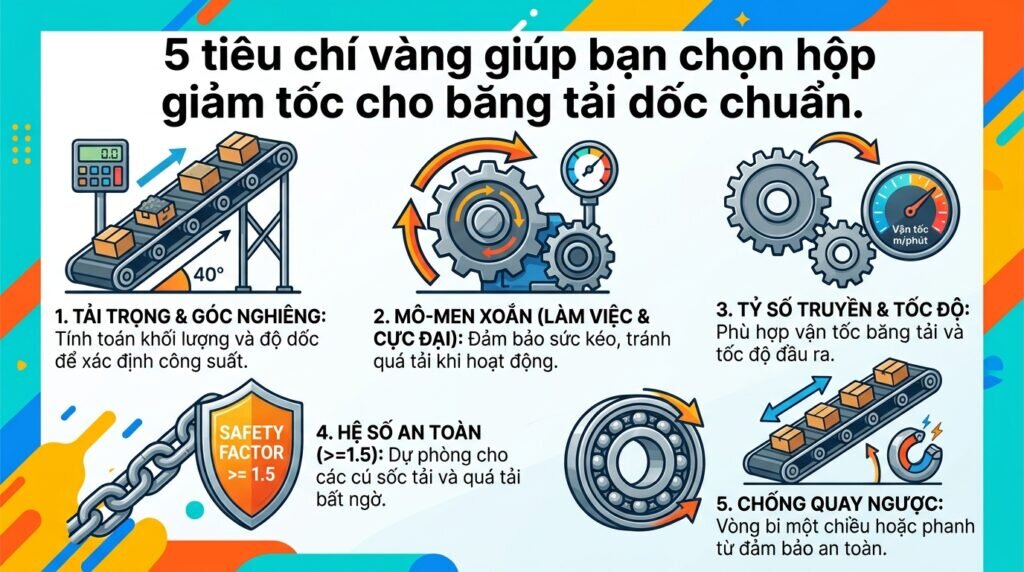

5 Tiêu chí khi chọn hộp giảm tốc cho băng tải dốc
Để đảm bảo an toàn và tiết kiệm năng lượng, cần đánh giá cẩn thận 5 yếu tố quan trọng dưới đây, giúp chọn hộp giảm tốc cho băng tải dốc phù hợp:
Tính toán tải trọng và góc nghiêng của băng tải
Tải trọng và góc dốc là hai thông số định hình mức công suất cần thiết của hệ thống động cơ điện.
Tải trọng vật liệu: Tổng khối lượng của hàng hóa, đất đá, hoặc nông sản nằm trên mặt băng tải tại một thời điểm nhất định.
Tải trọng tĩnh: Khối lượng hao phí sinh ra từ dây cao su băng tải.
Góc nghiêng: Góc thang nâng càng lớn, lực cản trọng trường càng mạnh. Các hệ thống có góc nghiêng trên 15 độ đòi hỏi khung vỏ hộp số phải cực kỳ dày dặn.
Xác định mô men xoắn yêu cầu
Mô-men xoắn quyết định trực tiếp đến sức kéo. Dựa trên tổng tải trọng, góc dốc và đường kính con lăn băng tải chủ động, bạn cần tính ra lực kéo tiếp tuyến (N). Từ đó, quy đổi ra mô-men xoắn đầu ra (Nm) tối thiểu mà hộp giảm tốc phải đáp ứng được.
Mô-men xoắn làm việc: Lực xoay liên tục cần thiết để duy trì tốc độ ổn định cho băng tải trong suốt ca làm việc.
Mô-men xoắn cực đại: Giới hạn chịu đựng tối đa của các nhông truyền bên trong hộp số nhằm xử lý các xung lực bất ngờ khi cấp liệu xuống mặt băng.
Lựa chọn tỷ số truyền và tốc độ đầu ra
Tốc độ di chuyển của dây băng tải (thường tính bằng m/phút) sẽ quyết định số vòng quay của trục đầu ra (vòng/phút). Từ số vòng quay đầu ra mong muốn và tốc độ của motor điện, bạn sẽ chọn được tỷ số truyền (i) tương ứng.
Tốc độ vòng quay động cơ: Các hệ thống công nghiệp thường sử dụng động cơ điện 4 cực (tốc độ quay xấp xỉ 1450 vòng/phút).
Tỷ số truyền (Ratio): Thông số này giúp hạ tốc độ vòng quay và khuếch đại lực kéo. Tỷ số truyền càng cao, trục ra quay càng chậm nhưng sức kéo lên dốc càng khỏe.
Vận tốc dài băng tải: Được thiết lập dựa trên số vòng quay ngõ ra và chu vi con lăn băng tải, thường duy trì ở mức an toàn từ 1m/s đến 2.5m/s.

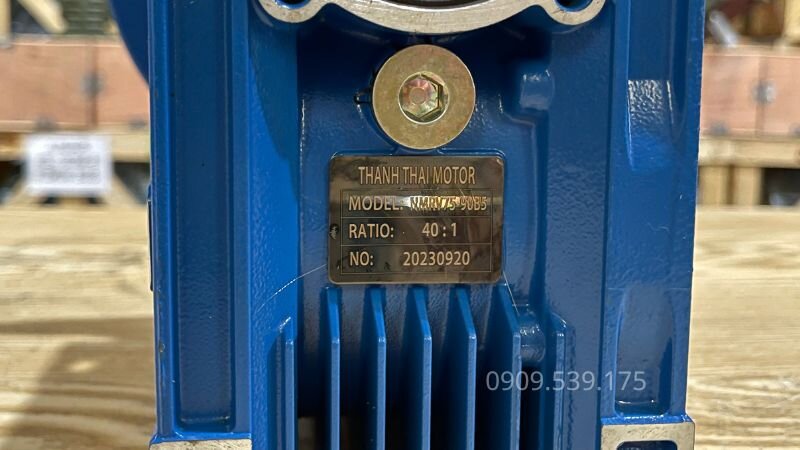

Lựa chọn tỷ số truyền phù hợp cho hệ thống băng tải dốc
Áp dụng hệ số an toàn phù hợp
Trong truyền động tải nặng, hệ số an toàn (Service Factor – f.s) là mức dự phòng công suất để chịu sốc tải, đóng vai trò như một màng lọc bảo vệ các chi tiết cơ khí bên trong khỏi hiện tượng gãy mẻ.
Hoạt động nhẹ (Hệ số 1.25 – 1.5): Áp dụng cho các hệ thống băng tải chạy dưới 8 tiếng/ngày, cấp liệu đồng đều, ít va đập.
Hoạt động nặng (Hệ số 1.75 – 2.0 trở lên): Tiêu chuẩn bắt buộc cho dây chuyền làm việc 24/7, tải trọng biến thiên liên tục, hoặc vật liệu rơi đập mạnh (như trạm nghiền đá, xi măng).
Tích hợp cơ cấu cơ khí chống quay ngược
Tính năng chống quay ngược bảo vệ hệ thống khỏi sự cố trôi dốc nguy hiểm.
Vòng bi một chiều (Backstop): Linh kiện cơ khí lắp thẳng vào cụm trục vào của hộp số. Trục cốt chỉ có thể quay theo một hướng tiến lên. Khi có lực dội ngược, các con lăn bên trong backstop tự động nêm chặt, khóa cứng hệ thống ngay lập tức.
Motor phanh từ: Cụm bố thắng bằng từ tính lắp ở phần đuôi motor điện. Ngay khi hệ thống ngắt điện, lò xo sẽ ép chặt đĩa phanh để giữ toàn bộ dây đai đứng im.

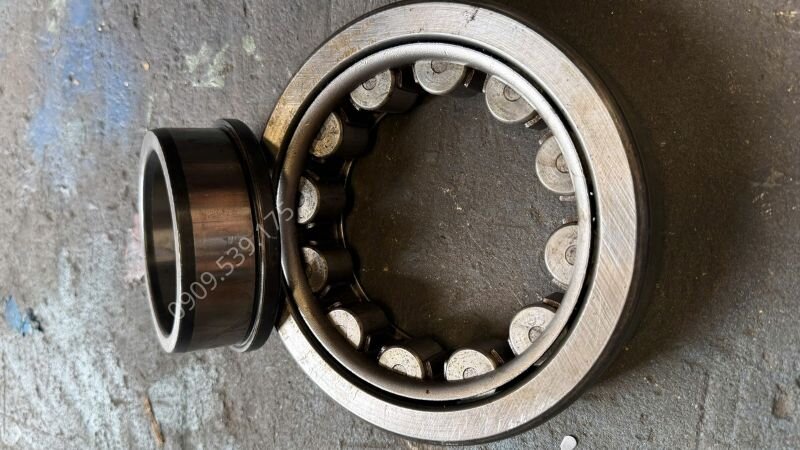

Vòng bi một chiều chống quay ngược
Ví dụ ứng dụng thực tế
Giả sử: Bạn cần thiết kế một băng tải vận chuyển bao xi măng với tổng tải trọng trên băng tải là 800kg, góc dốc 25 độ, tốc độ di chuyển 20 m/phút, đường kính con lăn băng tải là 0.3 mét. Hệ thống chạy 16 tiếng/ngày.
Tư vấn chọn thiết bị:
Lực kéo: Góc 25 độ và tải nặng đòi hỏi mô-men xoắn đầu ra rất lớn để thắng trọng lực.
An toàn: Rủi ro bao xi măng tuột dốc là rất cao.
Giải pháp đề xuất: Chọn hộp giảm tốc tải nặng trục vuông góc K. Thiết kế bánh răng côn xoắn giúp chịu sốc tải cực tốt. Bắt buộc lắp ghép cùng động cơ điện 3 pha (motor điện 3 pha) có tích hợp phanh từ (thắng từ) và áp dụng hệ số an toàn f.s = 1.75. Cấu hình này giúp hệ thống khởi động mượt mà và khóa cứng lập tức nếu điện lưới bị ngắt đột ngột.

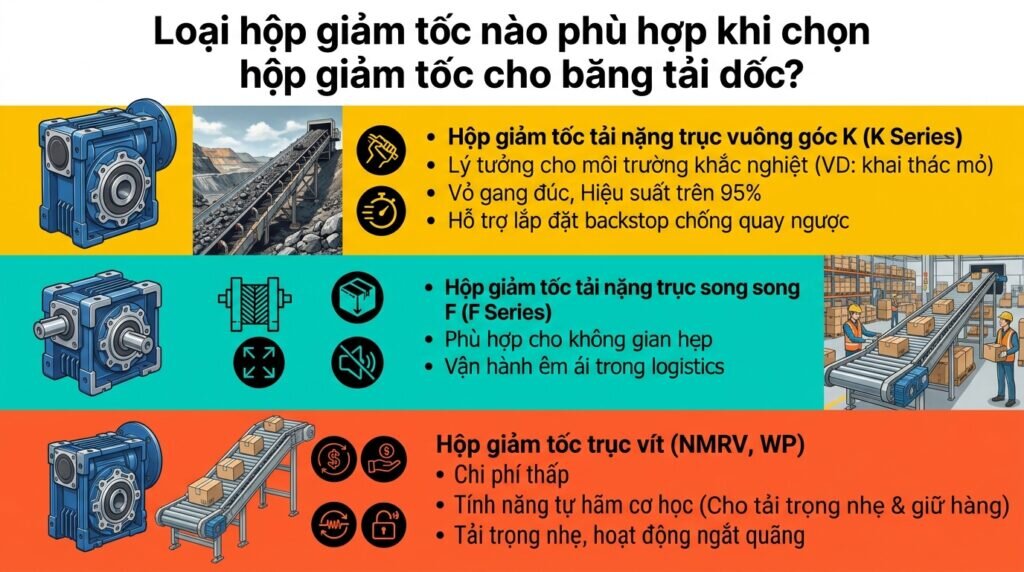

Phân loại hộp giảm tốc phù hợp cho hệ thống băng tải dốc
Tùy thuộc vào quy mô và ngân sách, bạn có thể tham khảo 3 dòng hộp giảm tốc chủ lực được ứng dụng nhiều nhất hiện nay:
Hộp giảm tốc tải nặng trục vuông góc K
Dòng K Series – hộp giảm tốc tải nặng trục vuông góc K là thiết bị truyền động dành cho các dây chuyền có điều kiện làm việc khắc nghiệt nhất.
Cấu tạo chịu lực: Vỏ hộp số đúc bằng gang nguyên khối. Cụm bánh răng côn xoắn gia công từ thép hợp kim chịu mài mòn cao, chống chịu tốt các cú sốc tải liên tục.
Hiệu suất vượt trội: Thiết kế truyền động đạt hiệu suất trên 95%, giúp tối ưu hóa chi phí điện năng tiêu thụ cho nhà máy.
Ứng dụng thực tế: Là lựa chọn tối ưu và an toàn nhất cho băng tải dốc ngành khai thác mỏ, xi măng, trạm trộn bê tông nhờ khả năng gá lắp cơ cấu backstop rất thuận tiện.

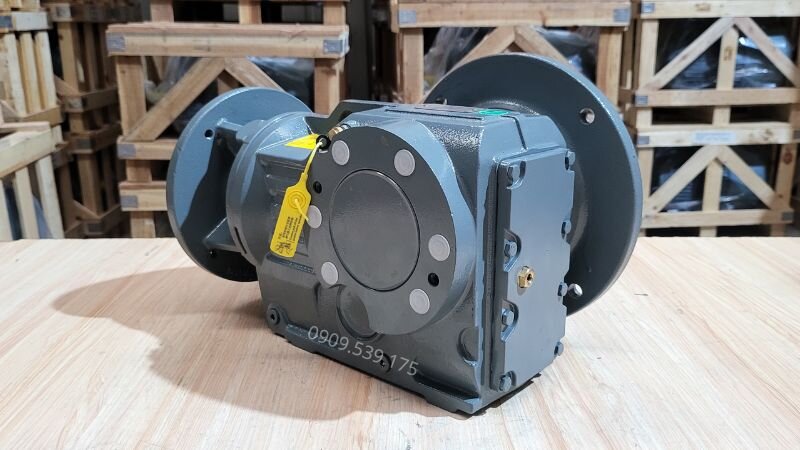

Hộp số tải nặng trục vuông góc K cho hệ thống băng tải dốc
Tối ưu không gian: Hộp giảm tốc tải nặng trục song song F được thiết kế trục ngõ ra và ngõ vào song song tạo nên kiểu dáng mỏng dẹp. Có thể xỏ trục trực tiếp vào con lăn băng tải và treo hộp số dọc theo khung sườn băng tải.
Vận hành êm ái: Cơ cấu bánh răng trụ răng nghiêng cao cấp giúp máy hoạt động mượt mà, giảm thiểu tiếng ồn và độ rung lắc khi chạy ở cường độ cao.
Ứng dụng thực tế: Phù hợp cho các hệ thống băng tải dốc phân loại logistic, dây chuyền đóng gói bao bì, hoặc vận chuyển nguyên liệu thực phẩm.

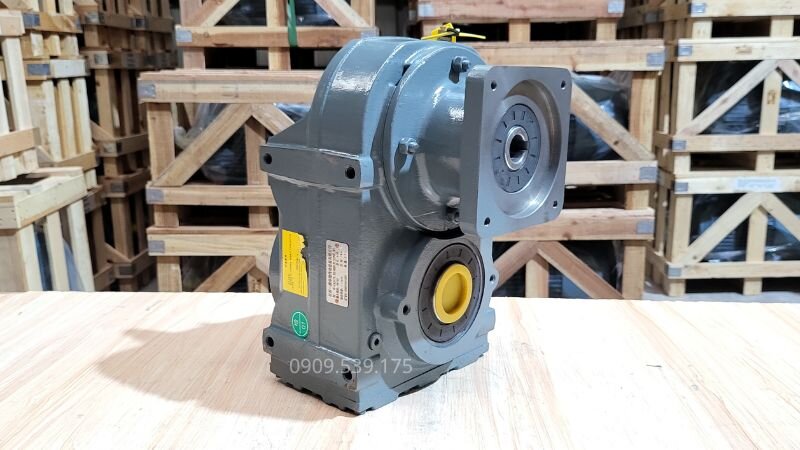

Hộp số tải nặng trục song song F cho hệ thống băng tải dốc
Hộp giảm tốc trục vít bánh vít
Dòng hộp giảm tốc trục vít (như NMRV vỏ nhôm, WP vỏ gang) sở hữu cơ cấu truyền động cơ bản với chi phí đầu tư ban đầu thấp.
Tính năng tự hãm cơ học: Ở các cấu hình có tỷ số truyền cao (từ 1/60 trở lên), góc xoắn của trục vít tạo ra tính năng tự khóa. Thiết bị có thể chống trôi ngược mà không cần dùng đến phanh phụ trợ.
Tính linh hoạt: Kích thước gọn nhẹ, cốt âm tiện lợi, cho phép kỹ sư xoay chuyển đa dạng tư thế lắp đặt.
Hạn chế: Hiệu suất tản nhiệt của dòng trục vít khá thấp. Do đó, kỹ sư chỉ nên ứng dụng thiết bị này cho các băng tải dốc có tải trọng rất nhẹ và chu kỳ hoạt động ngắt quãng.

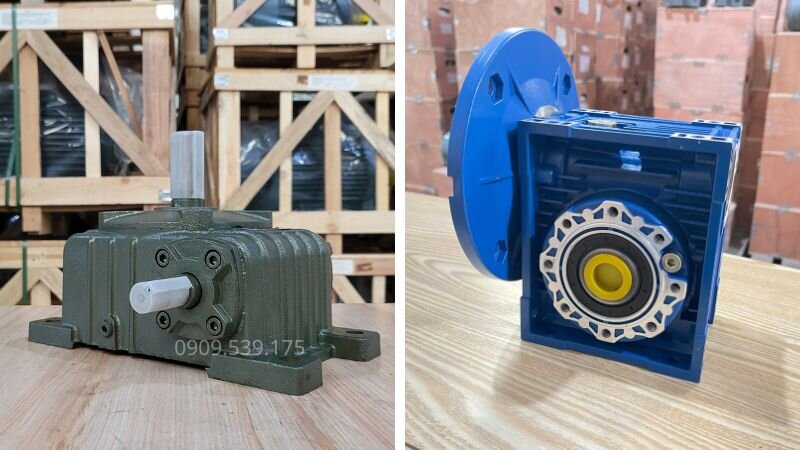

Hộp giảm tốc trục vít bánh vít cho hệ thống băng tải dốc

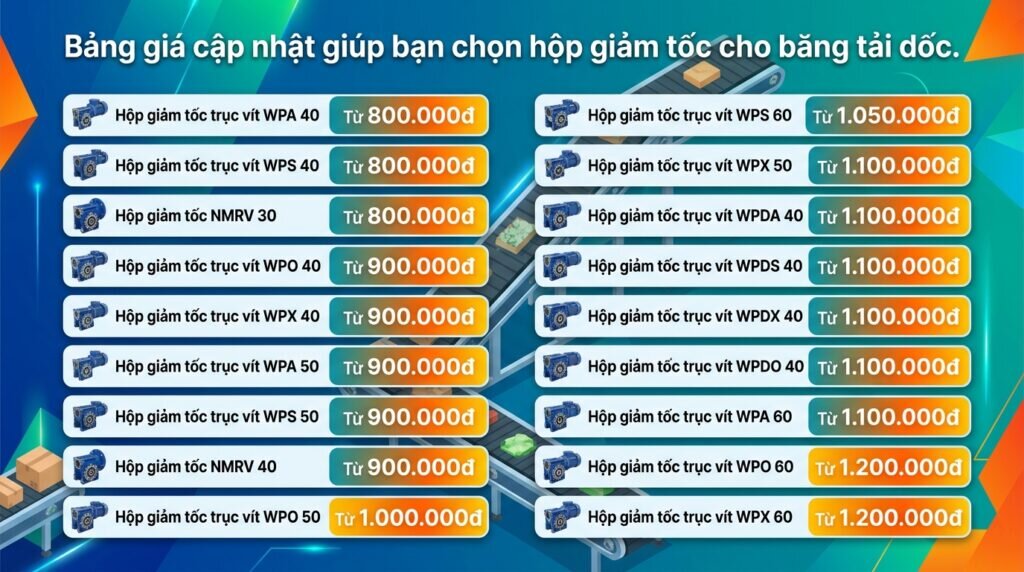

Bảng giá hộp giảm tốc mới nhất tháng 10/2026 tại Thành Thái Motor
Dưới đây là bảng giá hộp giảm tốc mới nhất tháng 10/2026 tại Thành Thái Motor được cập nhật thường xuyên, giúp khách hàng dễ dàng tham khảo mức giá, lựa chọn sản phẩm phù hợp và tối ưu chi phí đầu tư.
Băng tải dốc nên dùng biến tần hay khởi động trực tiếp?
Nên sử dụng biến tần (Inverter) để điều khiển motor. Biến tần giúp băng tải khởi động mềm, tăng tốc từ từ, giúp hộp giảm tốc không bị sốc cơ khí và giảm thiểu rách dây băng.
Hộp số bị nóng bất thường khi kéo băng tải dốc là do đâu?
Nguyên nhân có thể do việc chọn sai hệ số an toàn (f.s quá thấp) khiến hộp số bị quá tải liên tục, hoặc do thiếu dầu bôi trơn. Cần dừng máy kiểm tra lập tức để tránh cháy động cơ.
Tính năng nào bắt buộc phải có khi chọn hộp giảm tốc cho băng tải dốc?
Tính năng quan trọng nhất là chống quay ngược. Bạn bắt buộc phải chọn hộp giảm tốc cho băng tải dốc có trang bị vòng bi một chiều (backstop) hoặc sử dụng cụm phanh từ để đảm bảo an toàn.
Loại thiết bị nào tốt nhất khi chọn hộp giảm tốc cho băng tải dốc tải trọng nặng?
Hộp giảm tốc bánh răng côn xoắn là giải pháp hoàn hảo nhất khi chọn hộp giảm tốc cho băng tải dốc tải nặng, nhờ kết cấu vỏ gang và khả năng chịu lực va đập vượt trội.
Hệ số an toàn (Service Factor) tiêu chuẩn khi chọn hộp giảm tốc cho băng tải dốc là bao nhiêu?
Do lực ghì của trọng trường rất lớn, bạn phải áp dụng hệ số an toàn tối thiểu từ 1.5 trở lên khi chọn hộp giảm tốc cho băng tải dốc nhằm bảo vệ các bánh răng không bị gãy vỡ.
Kết luận
Việc chọn hộp giảm tốc cho băng tải dốc đòi hỏi sự cẩn trọng cao độ trong khâu tính toán góc nghiêng, mô-men xoắn và giải pháp chống trôi ngược. Đầu tư vào một bộ truyền động đúng chuẩn kỹ thuật không chỉ kéo dài tuổi thọ hệ thống mà còn là bảo chứng an toàn cho người vận hành.
