Trong các hệ thống truyền động công nghiệp nặng, thiết bị truyền động 3 cấp đóng vai trò vô cùng quan trọng nhờ khả năng tối ưu hóa tốc độ và truyền tải mô-men xoắn cực lớn. Tuy nhiên, hiệu suất và tuổi thọ của thiết bị phụ thuộc phần lớn vào quy trình định vị cơ khí ban đầu. Bài viết dưới đây sẽ hướng dẫn chi tiết cách lắp hộp giảm tốc 3 cấp đúng tiêu chuẩn, giúp hệ thống của bạn vận hành êm ái, an toàn và tránh được các sự cố hư hỏng không đáng có.

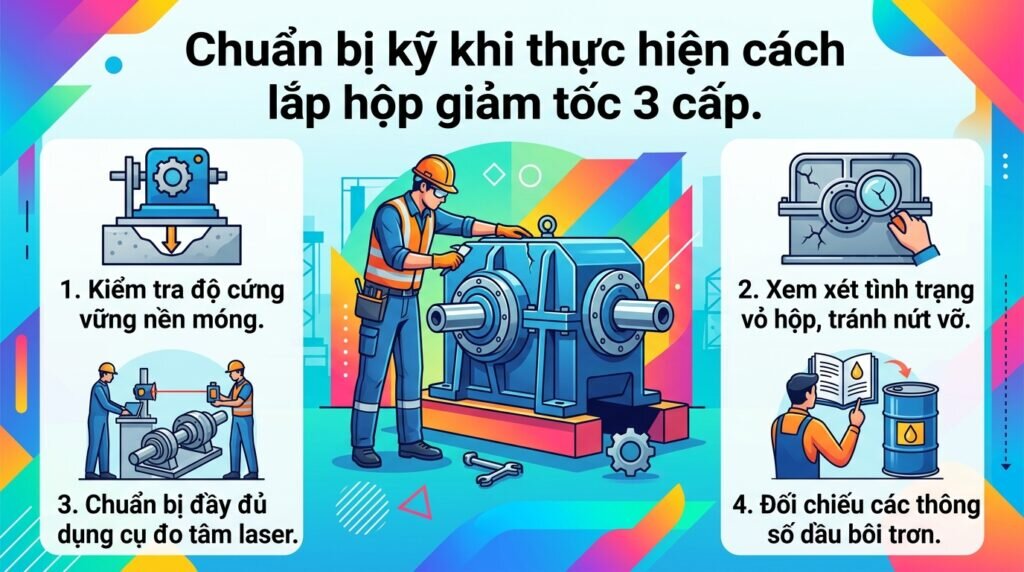

Kiểm tra chuẩn bị trước khi lắp đặt
Trước khi bắt tay vào quy trình lắp ráp, cần thực hiện đầy đủ bước kiểm tra ban đầu để đảm bảo quá trình cố định hộp giảm tốc (hộp số giảm tốc).
Kiểm tra vị trí lắp đặt và nền móng: Nền móng hoặc bệ máy là nơi chịu tải trực tiếp của hộp số giảm tốc trong quá trình vận hành. Cần đảm bảo bề mặt phẳng, khô ráo và tránh nguồn nhiệt trực tiếp. Bệ bê tông hoặc khung thép phải đủ độ cứng để giảm rung và hạn chế biến dạng.
Kiểm tra tình trạng hộp giảm tốc trước khi sử dụng: Trước khi lắp cần kiểm tra tổng thể bộ giảm tốc để phát hiện nứt vỡ hay rò rỉ dầu, quay thử trục để kiểm tra độ trơn, nếu có hiện tượng kẹt hoặc nặng bất thường thì cần dừng kiểm tra lại ngay.
Chuẩn bị dụng cụ căn chỉnh và đo kiểm: Chuẩn bị đầy đủ dụng cụ như đồng hồ so hoặc thiết bị cân tâm laser, căn đệm inox, cờ lê lực và dụng cụ siết tiêu chuẩn. Việc này giúp đảm bảo quá trình lắp đặt hộp giảm tốc đạt độ chính xác cao và an toàn.
Kiểm tra dầu bôi trơn và thông số kỹ thuật: Đối chiếu thông số của bộ giảm tốc motor với hệ số truyền động về công suất, tốc độ và tỷ số truyền. Đồng thời kiểm tra mức dầu để đảm bảo đúng loại dầu tiêu chuẩn và đúng mức quy định để hộp số giảm tốc vận hành ổn định.

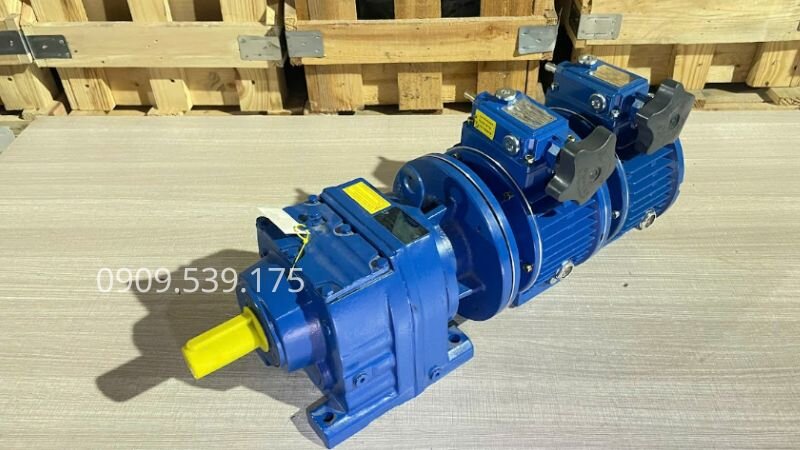

Cách lắp hộp giảm tốc 3 cấp với quy trình kiểm tra an toàn thiết bị

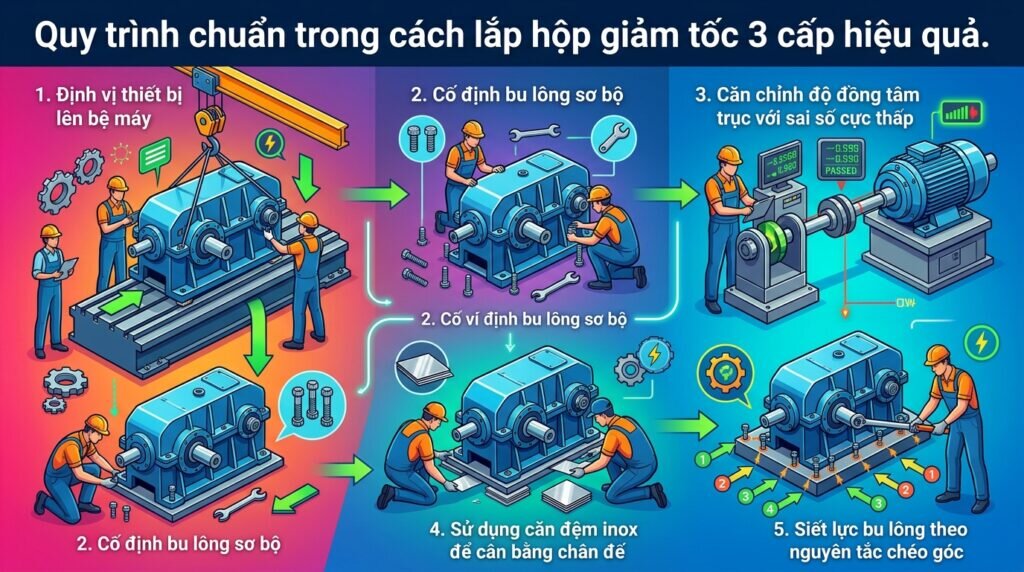

Cách lắp hộp giảm tốc 3 cấp đúng kỹ thuật
Quy trình lắp đặt hệ thống 3 cấp đòi hỏi tính tỉ mỉ và độ chính xác cao hơn rất nhiều so với các dòng 1 cấp hay 2 cấp do mô-men xoắn đầu ra của nó vô cùng lớn.
Bước 1: Định vị hộp giảm tốc lên bệ máy. Dùng pa lăng, xe nâng hoặc thiết bị nâng để đưa bộ giảm tốc vào đúng vị trí bệ máy. Hạ thiết bị từ từ để tránh va đập vào chân đế. Sau đó dùng thước nivo kiểm tra sơ bộ độ cân bằng theo cả phương ngang và dọc.
Bước 2: Cố định chân đế và siết sơ bộ bu lông. Đưa bu lông nền vào đúng vị trí và siết nhẹ để giữ cố định tạm thời. Ở giai đoạn này chỉ cần giữ ổn định hộp giảm tốc, chưa siết chặt hoàn toàn để còn không gian điều chỉnh căn chỉnh trục.
Bước 3: Căn chỉnh độ đồng tâm giữa các trục: Sử dụng đồng hồ so hoặc thiết bị laser để đo độ lệch giữa trục motor, hộp số giảm tốc và máy tải. Độ lệch phải nằm trong giới hạn cho phép (thường < 0.05mm). Căn chỉnh chính xác giúp giảm mài mòn, tránh gãy trục và bảo vệ ổ bi.
Bước 4: Sử dụng căn đệm để cân bằng chân đế. Nếu phát hiện sai lệch độ cao hoặc độ nghiêng, sử dụng shim inox để cân chỉnh lại chân đế. Việc này giúp loại bỏ tình trạng lệch tải, tránh hiện tượng chân bập bênh.
Bước 5: Siết lực bu lông theo tiêu chuẩn kỹ thuật. Sau khi căn chỉnh hoàn tất, tiến hành siết chặt bu lông theo nguyên tắc chéo góc và tăng lực từ từ. Nên sử dụng cờ lê lực để đảm bảo đúng mô-men siết theo khuyến cáo, giúp cố định chắc chắn.

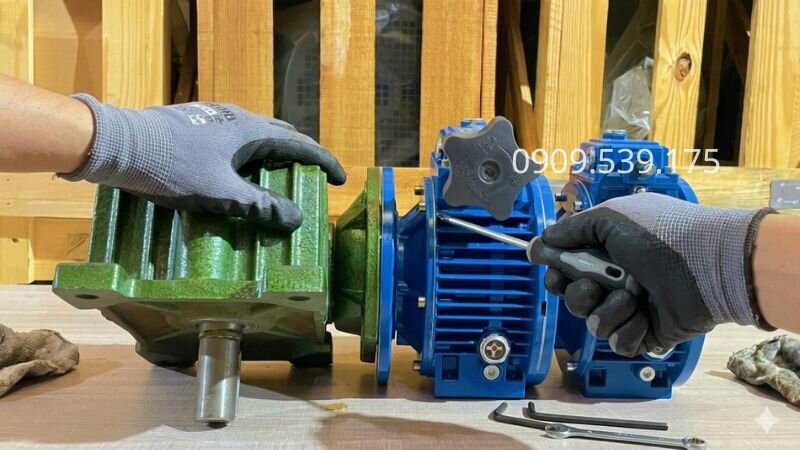

Cách lắp hộp giảm tốc 3 cấp đảm bảo vận hành ổn định lâu dài

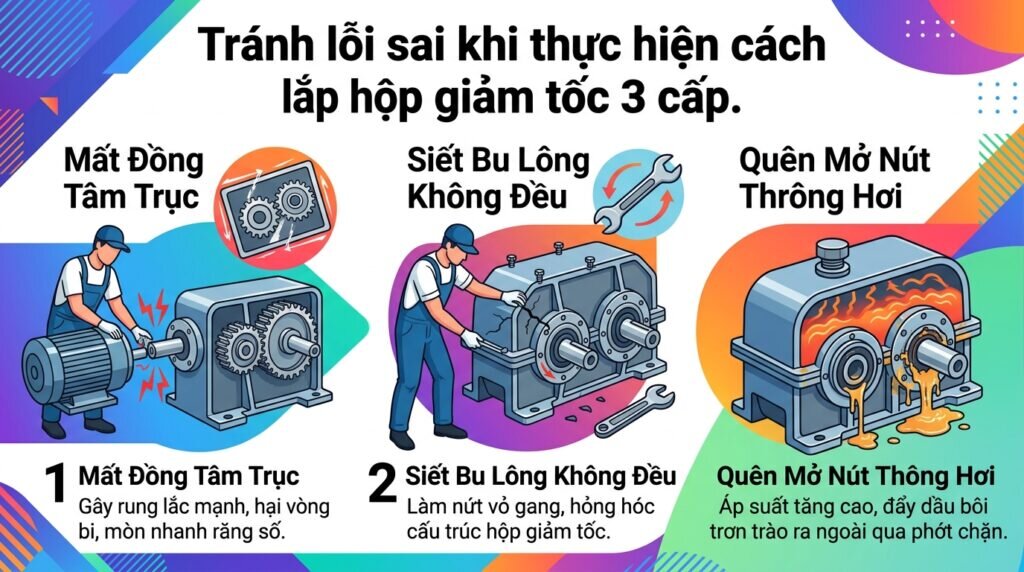

Những lỗi thường gặp khi lắp hộp giảm tốc 3 cấp
Trong thực tế, việc lắp đặt sai quy trình thường dẫn đến những hệ quả nghiêm trọng, làm giảm tuổi thọ của cả hệ thống truyền động:
Lỗi mất đồng tâm trục: Đây là lỗi phổ biến nhất. Biểu hiện là khi chạy thử, máy bị rung lắc dữ dội, khớp nối phát ra tiếng kêu và sinh nhiệt rất cao ở cụm vòng bi. Nếu không khắc phục, trục quay có thể bị gãy đôi sau một thời gian ngắn.
Siết bu lông không đều hoặc sai lực: Việc siết quá chặt hoặc quá lỏng tại các vị trí liên kết có thể tạo ra ứng suất không đồng đều trên thân thiết bị, dẫn đến hiện tượng lệch chân đế, mất cân bằng khi vận hành và trong một số trường hợp còn làm nứt vỏ gang của hộp giảm tốc khi làm việc dưới tải trọng lớn.
Quên mở nút thông hơi: Trong quá trình vận hành, nhiệt độ bên trong hộp tăng lên làm áp suất không khí tăng theo. Nếu nút thông hơi bị nghẹt hoặc chưa được thay thế (vẫn dùng nút bịt kín khi vận chuyển), áp suất cao sẽ đẩy dầu bôi trơn trào ra ngoài qua các phớt chặn dầu.

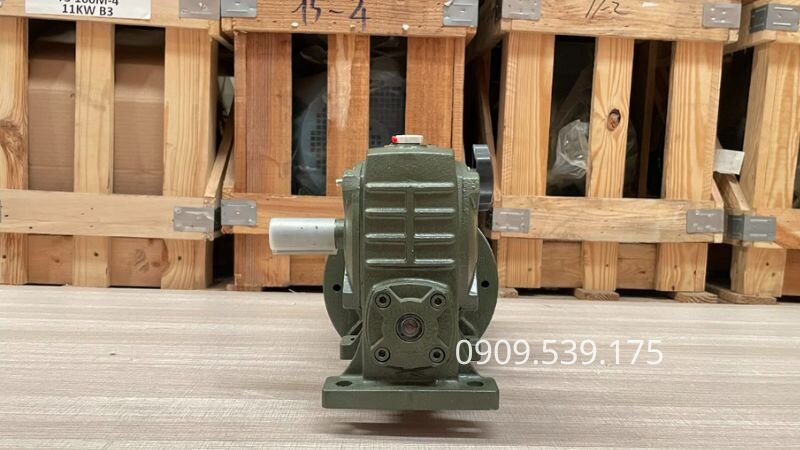

Kiểm tra vị trí cấp dầu trên vỏ hộp giảm tốc công nghiệp

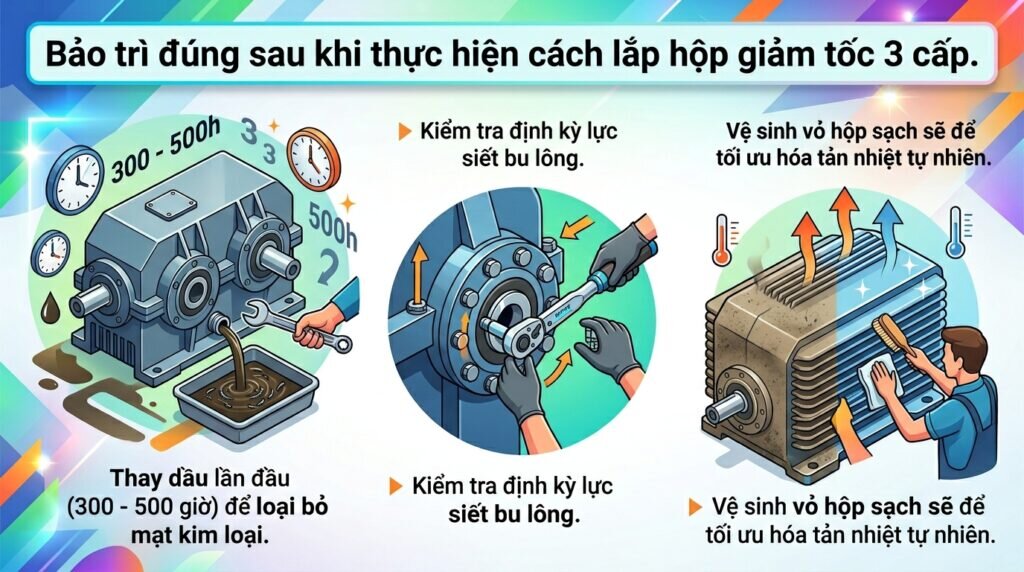

Kinh nghiệm bảo trì hộp giảm tốc sau lắp đặt
Sau khi hoàn thành việc lắp đặt và chạy thử không tải ổn định, quy trình bảo dưỡng định kỳ sẽ quyết định độ bền lâu dài của thiết bị:
Thay dầu lần đầu tiên: Sau khoảng 300 – 500 giờ vận hành đầu tiên, bạn cần xả bỏ hoàn toàn lượng dầu cũ bên trong. Lượng dầu này thường chứa các mạt kim loại nhỏ sinh ra trong quá trình bánh răng chạy rốt-đa (chạy rà). Hãy tẩy rửa sạch và châm dầu mới đúng chủng loại.
Kiểm tra định kỳ: Cứ sau mỗi 2000 – 3000 giờ làm việc, cần kiểm tra lại mức dầu, độ rơ của trục và kiểm tra lại lực siết của bu lông chân đế xem có bị lỏng ra do rung động hay không.
Vệ sinh thiết bị: Giữ cho bề mặt vỏ hộp luôn sạch sẽ, không bám bùn đất, bụi bẩn dày đặc để quá trình tản nhiệt tự nhiên của vỏ máy đạt hiệu quả tốt nhất.

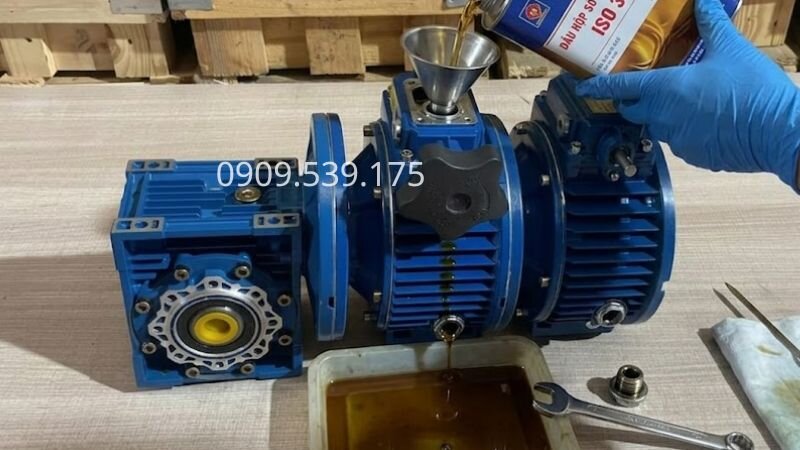

Bảo dưỡng hộp giảm tốc 3 pha sau thời gian dài lắp đặt
Câu hỏi thường gặp
Làm sao để biết hộp giảm tốc 3 cấp đã được lắp đúng kỹ thuật?
Hệ thống sau khi lắp đặt đúng sẽ vận hành ổn định, ít rung lắc, không phát ra tiếng ồn bất thường và nhiệt độ cụm ổ bi luôn nằm trong giới hạn an toàn.
Điều gì xảy ra nếu hộp giảm tốc bị lệch tải khi vận hành?
Lệch tải có thể làm tăng rung động, mài mòn không đều các chi tiết cơ khí, giảm tuổi thọ ổ bi và gây hư hỏng hệ thống truyền động.
Vì sao hộp giảm tốc 3 cấp thường được dùng cho tải nặng?
Do thiết kế nhiều cấp truyền động giúp tạo mô-men xoắn lớn, phù hợp với các hệ thống cần lực kéo mạnh và tốc độ quay thấp.
Có nên đặt hộp giảm tốc gần nguồn nhiệt cao không?
Không nên. Nhiệt độ môi trường quá cao có thể ảnh hưởng đến khả năng tản nhiệt và làm giảm tuổi thọ dầu bôi trơn.
Điều gì xảy ra nếu chọn sai tỷ số truyền cho hộp giảm tốc?
Sai tỷ số truyền có thể khiến tốc độ đầu ra không phù hợp, làm giảm hiệu suất vận hành hoặc gây quá tải cho hệ thống.
Kết luận
Tóm lại, lắp đặt đúng kỹ thuật giúp hộp giảm tốc 3 cấp (hộp số giảm tốc 3 cấp) vận hành ổn định, giảm rung và tăng tuổi thọ thiết bị. Tuân thủ đúng quy trình sẽ giúp hệ thống hoạt động hiệu quả và hạn chế tối đa sự cố trong quá trình sử dụng. Liên hệ Thành Thái Motor để được tư vấn giải pháp phù hợp và hỗ trợ kỹ thuật nhanh chóng.
