Trong quá trình lắp đặt và bảo dưỡng các hộp giảm tốc (hộp số giảm tốc), việc xác định chính xác các đầu trục là vô cùng quan trọng. Nếu lắp đặt sai hướng, hộp giảm tốc không những không hoạt động được mà còn có nguy cơ gây hư hỏng nặng. Bài viết này sẽ hướng dẫn bạn những cách phân biệt đầu vào đầu ra hộp giảm tốc một cách chính xác và nhanh chóng nhất.

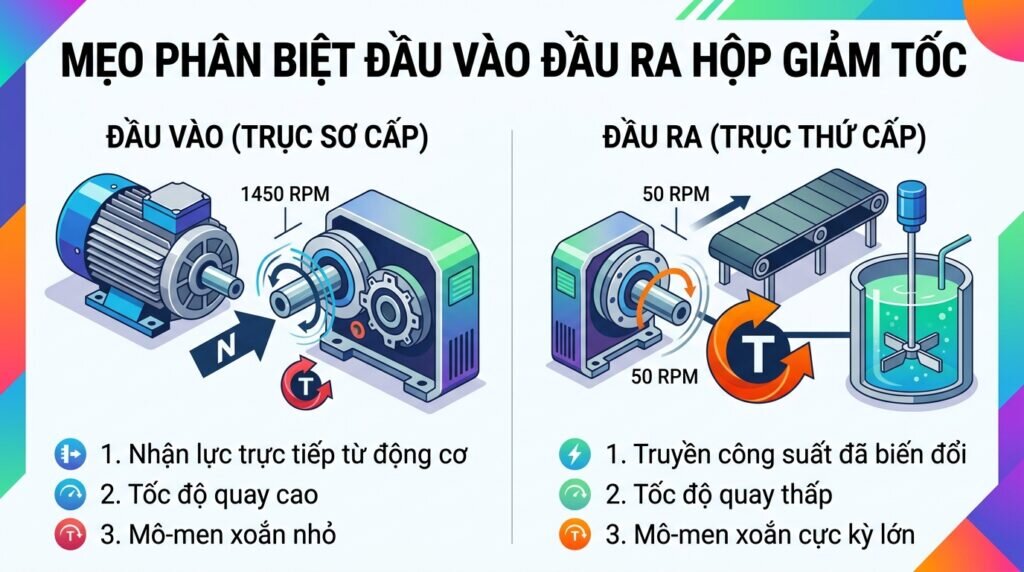

Mọi bộ giảm tốc cơ khí đều hoạt động dựa trên nguyên lý biến đổi tốc độ quay cao từ nguồn động lực thành tốc độ quay thấp hơn ở lối ra, đồng thời làm tăng mô-men xoắn. Do đó, cấu tạo của hai đầu trục này hoàn toàn khác nhau.

Đầu vào (hay còn gọi là trục chủ động, trục sơ cấp) là nơi tiếp nhận lực quay trực tiếp từ động cơ. Bộ phận này thường chịu tốc độ vòng quay rất cao (ví dụ từ motor điện 4 cực là khoảng 1450 vòng/phút) nhưng mô-men xoắn ở giai đoạn này lại nhỏ.

Đầu ra (trục bị động, trục thứ cấp) là nơi truyền công suất đã được biến đổi sang cho các máy công tác như băng tải, cánh khuấy, hay xích tải. Tại đây, tốc độ vòng quay đã được giảm đi nhiều lần tùy thuộc vào tỉ số truyền, nhưng lực kéo (mô-men xoắn) lại được phóng đại lên rất lớn.

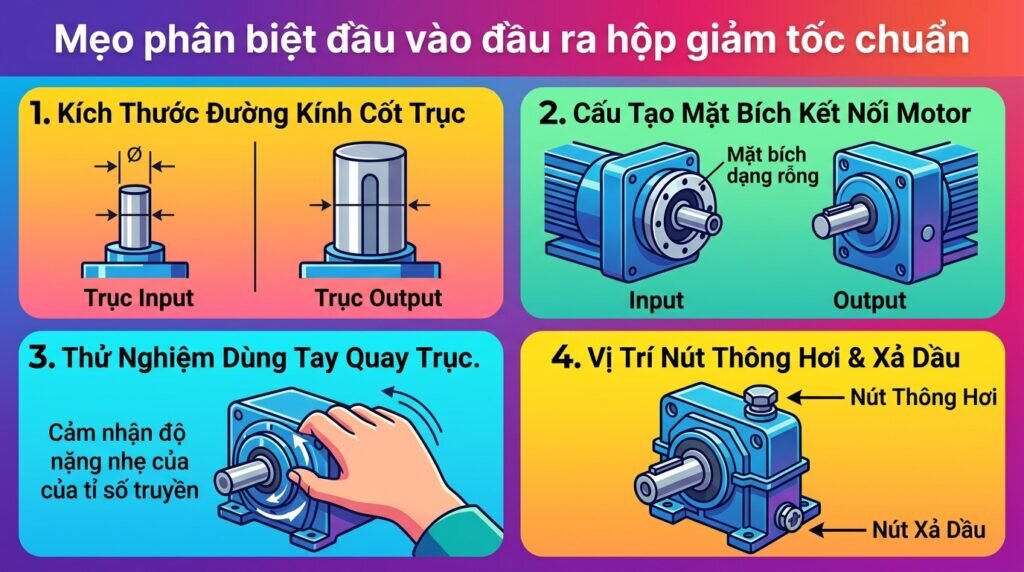

Để tránh nhầm lẫn khi lắp đặt hộp số giảm tốc, bạn có thể áp dụng 4 phương pháp kiểm tra thực tế dưới đây:

Đây là cách trực quan và dễ dàng nhất bằng mắt thường. Do đầu ra phải chịu mô-men xoắn và lực vặn xoắn rất lớn để kéo máy công tác, trục đầu ra luôn có đường kính lớn hơn và nhìn dày dặn, chắc chắn hơn. Ngược lại, trục đầu vào có tốc độ cao nhưng đường kính trục (cốt trục) bao giờ cũng nhỏ hơn rõ rệt.

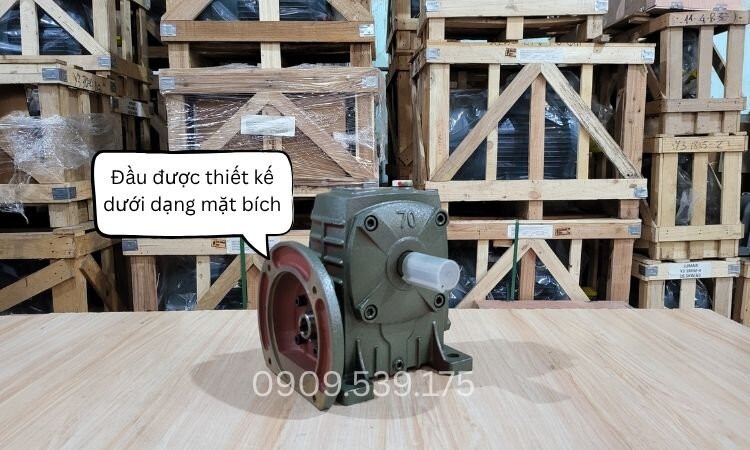

Đối với dòng hộp số giảm tốc motor, đầu vào thường được thiết kế dạng mặt bích (mặt loa) rỗng kèm theo rãnh then hoặc trục âm để ốp vừa khít với mặt bích của động cơ điện (motor điện). Trong khi đó, đầu ra thường là trục đặc nhô hẳn ra ngoài hoặc dạng trục rỗng lớn có then để kết nối trực tiếp vào trục của máy sản xuất.

Nếu bộ hộp số giảm tốc chưa được kết nối vào nguồn điện, bạn có thể dùng tay để thử nghiệm:

Thử quay trục nhỏ (trục vào): Bạn sẽ thấy quay rất nhẹ nhàng và trục lớn (trục ra) chuyển động rất chậm.
Thử quay trục lớn (trục ra): Bạn sẽ thấy cực kỳ nặng, thậm chí không thể quay nổi bằng tay (đặc biệt là ở các dòng có tỉ số truyền cao hoặc dạng trục vít).
Nếu quay trục vào được nhiều vòng mà trục ra mới nhích được 1 vòng, thì trục bạn đang chủ động tác động chính là đầu vào.

Một mẹo nhỏ trên các hộp giảm tốc là quan sát vị trí các nút dầu. Theo nguyên lý bôi trơn, nút thông hơi luôn nằm ở vị trí cao nhất của hộp khi lắp đặt đúng chuẩn, và vị trí này thường được bố trí gần với các cụm bánh răng chịu tốc độ cao (phía đầu vào) để thoát nhiệt tốt hơn. Ngược lại, nút xả dầu nằm ở đáy thấp nhất. Dù không phải là tiêu chuẩn tuyệt đối cho mọi sản phẩm, nhưng vị trí kết cấu vỏ hộp quanh trục vào thường nhỏ gọn hơn so với phần vỏ phình to chứa bánh răng lớn ở trục ra.

Mỗi dòng hộp giảm tốc đều có những đặc điểm nhận diện riêng về hình dáng, vị trí trục, kết cấu vỏ và phương thức lắp đặt. Việc nắm rõ các dấu hiệu nhận biết này sẽ giúp người dùng dễ dàng phân biệt từng loại hộp số giảm tốc, từ đó lựa chọn đúng sản phẩm phù hợp với nhu cầu sử dụng và thay thế thiết bị khi cần thiết.

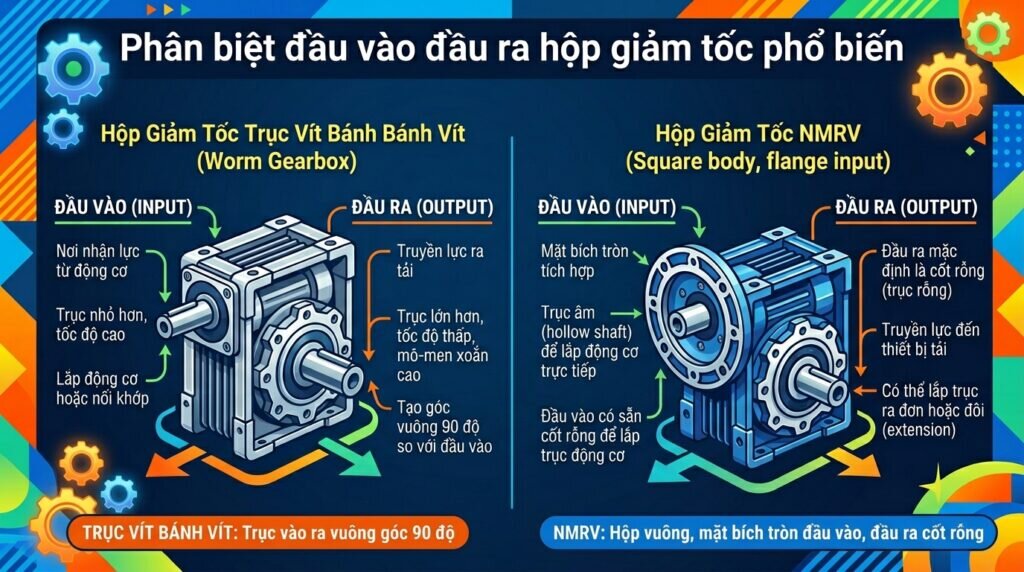

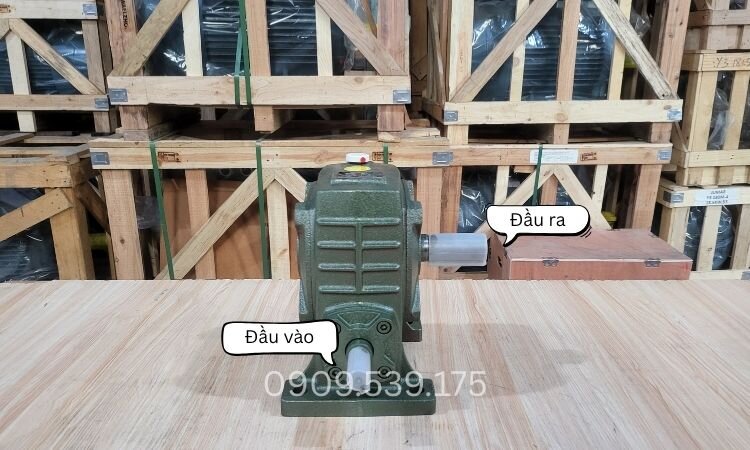

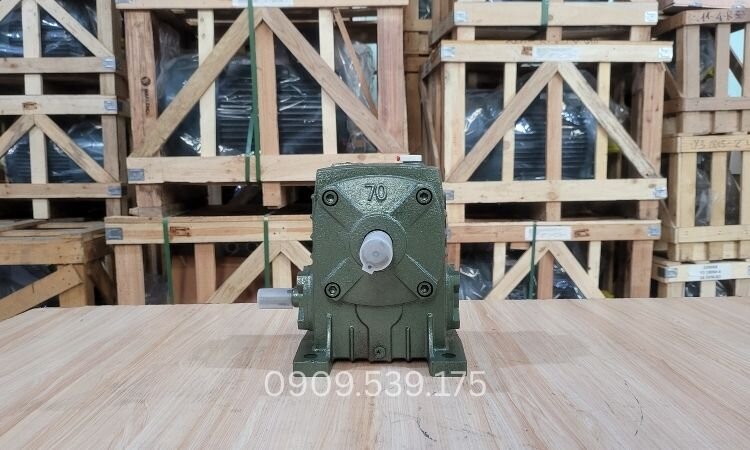

Đối với dòng hộp giảm tốc trục vít, đầu vào và đầu ra nằm vuông góc với nhau 90 độ. Trục vào (trục vít) là một trục nhỏ, dài, thường nhô ra hai bên hoặc một bên tùy loại. Trục ra (bánh vít) nằm vuông góc, có kích thước lớn hơn nhiều và thường có khoảng cách từ tâm trục đến chân đế lớn hơn.

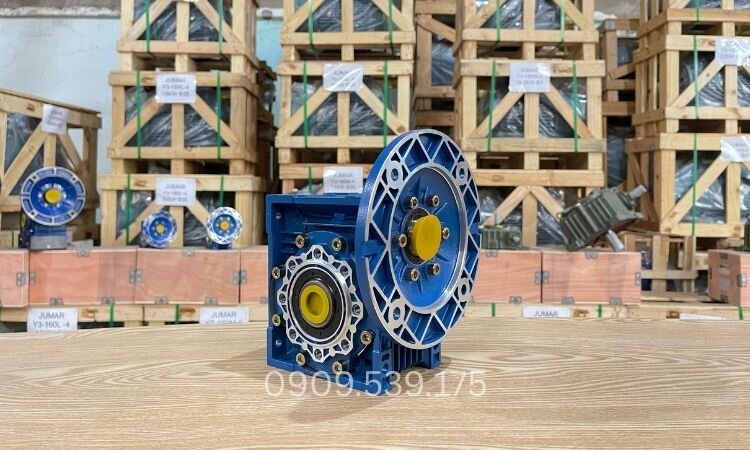

Hộp giảm tốc NMRV là dòng cực kỳ phổ biến hiện nay. Đầu vào của dòng NMRV hầu hết là mặt bích tròn (mặt loa) trục âm để người dùng lắp thẳng vào dòng động cơ điện chuẩn IEC. Đầu ra của nó mặc định là trục rỗng xuyên tâm, cho phép tùy chọn lắp trục đặc đơn hoặc trục đặc kép tùy theo nhu cầu sử dụng.

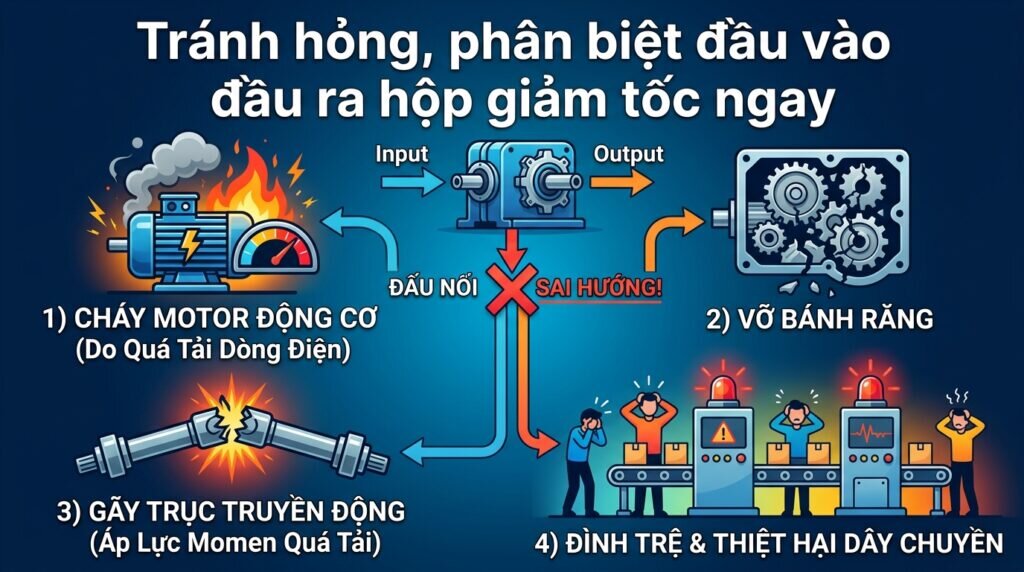

Việc đấu nối sai hướng giữa hộp số giảm tốc động cơ và máy công tác sẽ dẫn đến những hậu quả nghiêm trọng:

Cháy motor: Nếu bạn cấp nguồn của động cơ vào trục ra (trục lớn), động cơ sẽ phải sinh ra một lực cực kỳ lớn để thắng được hệ thống bánh răng tăng tốc bên trong. Điều này làm dòng điện tăng vọt và gây cháy cuộn dây motor ngay lập tức.
Vỡ bánh răng, gãy trục: Nếu dùng một nguồn lực mạnh cưỡng bức quay ngược từ đầu ra với tốc độ cao, các răng của bánh răng nhỏ ở đầu vào sẽ bị quá tải momen và vỡ vụn.
Hỏng hệ thống sản xuất: Toàn bộ dây chuyền sẽ bị đảo lộn hoàn toàn về công suất và tốc độ, gây tổn thất lớn về chi phí sửa chữa.

Do đó, các đơn vị cung cấp hộp giảm tốc luôn khuyến cáo người dùng phải kiểm tra kỹ bản vẽ kỹ thuật hoặc ký hiệu IN / OUT trên nhãn máy trước khi vận hành.

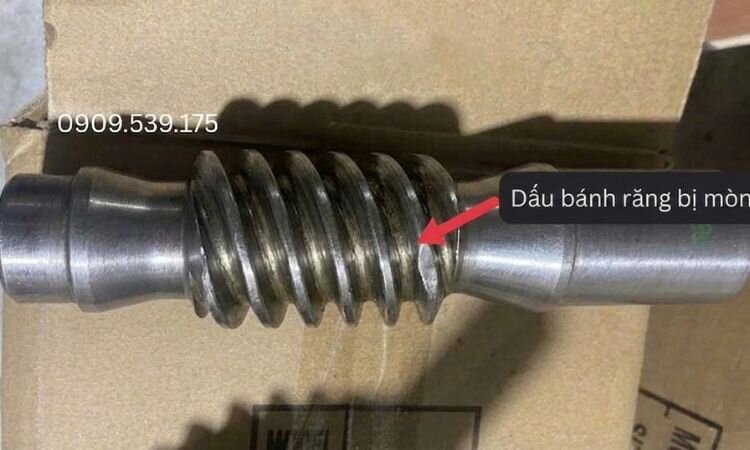

Bánh răng bị mòn khi lắp ngược dầu vào và đầu ra

Chỉ được nếu đó là loại thiết kế chuyên dụng (như dòng NMRV vỏ nhôm). Các dòng hộp số gang thông thường nếu lắp sai tư thế chuẩn sẽ làm dầu bôi trơn bị tràn ra ngoài qua nút thông hơi hoặc không bôi trơn tới bánh răng phía trên.

Không tự ý thay đổi. Hộp thiết kế chạy dầu lỏng nếu thay bằng mỡ bò sẽ không thể len lỏi vào các khe bánh răng ở tốc độ cao, dẫn đến cháy và vỡ hộp số.

Nhiệt độ làm việc bình thường có thể lên tới 60°C - 80°C. Tuy nhiên, nếu sờ vào thấy bỏng rát (trên 90°C) hoặc có mùi khét thì cần dừng máy để kiểm tra ngay.

Thông thường là sau 50 đến 100 giờ hoạt động đầu tiên để loại bỏ hết các mạt kim loại sinh ra do quá trình chạy rà bánh răng.

Do các phớt chặn dầu mới còn khít và các bề mặt bánh răng chưa qua giai đoạn chạy rà (chạy nốt-đa). Sau một thời gian chạy có tải, hộp sẽ quay nhẹ hơn.

Việc phân biệt đầu vào và đầu ra của hộp số giảm tốc không hề khó nếu bạn nắm vững các nguyên lý về kích thước cốt trục và dạng mặt bích kết nối. Hãy luôn dành ra ít thời gian để kiểm tra kỹ lưỡng thiết bị trước khi đấu nối cố định vào hệ thống. Việc lắp đặt chính xác không chỉ đảm bảo an toàn cho người lao động mà còn giúp tăng tối đa tuổi thọ vận hành cho cả hệ thống máy móc của bạn.
